魔法师

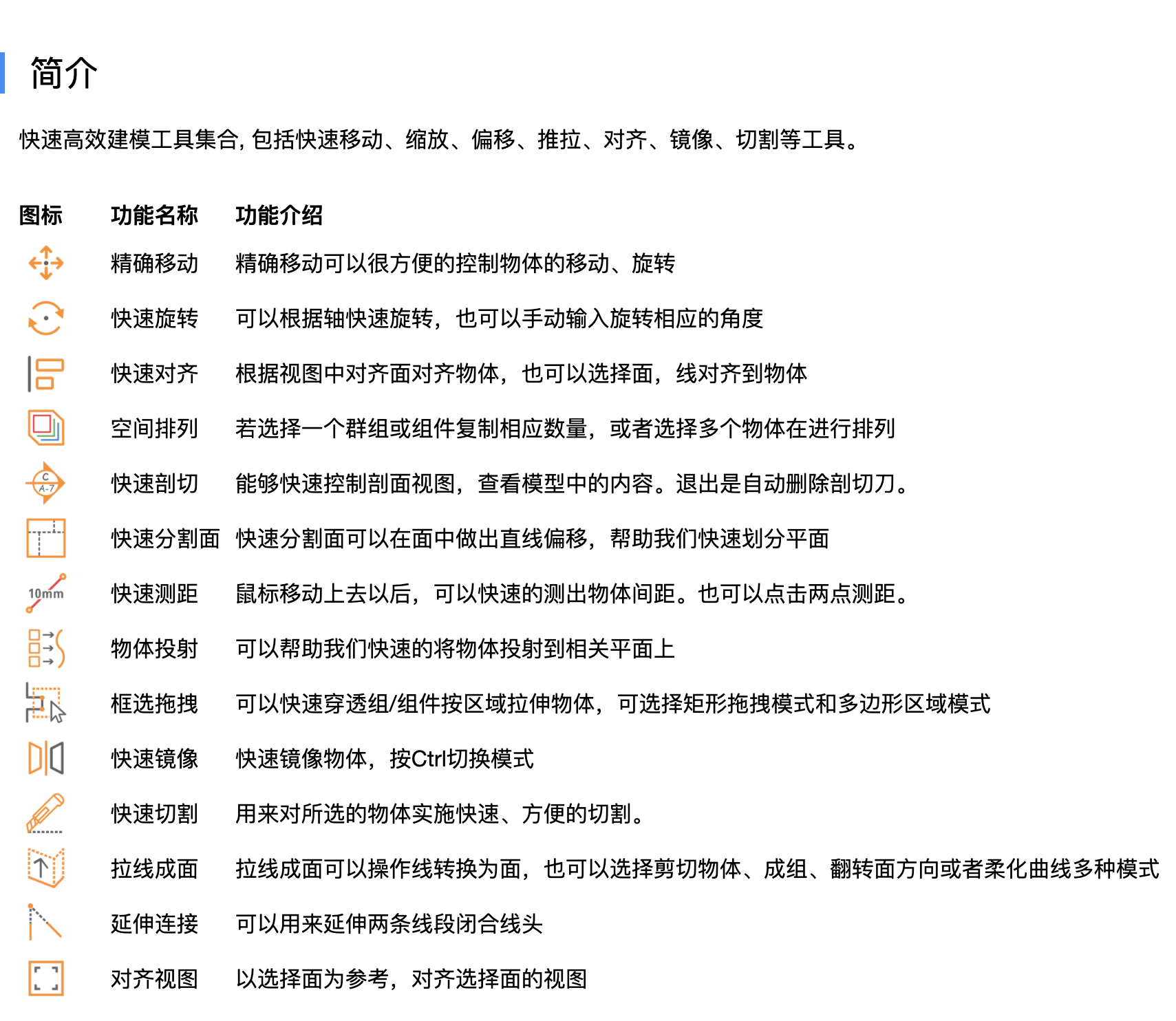

介绍 Introduction

截屏2021-09-13 上午10.03.49

作者:AND

插件名称:魔法师

插件版本:最新版本

SketchUp 兼容性:v2018~最新

兼容操作系统:Mac OS X, Windows

信息说明 Information Description

move_2a9d64291f86e25b3c95a14103db6a60

精确移动
移动面板下面的长度框可以填写需要移动的长度,下面的键组 可以设定按照xyz各轴进行移动,中间的小圆点可以回到坐标轴原点。按住Ctrl会复制一个新的模型,按住shift顺时针 逆时针旋转时,方向改变(原来顺时针会变为逆时针,逆时针会变为顺时针)

快速旋转

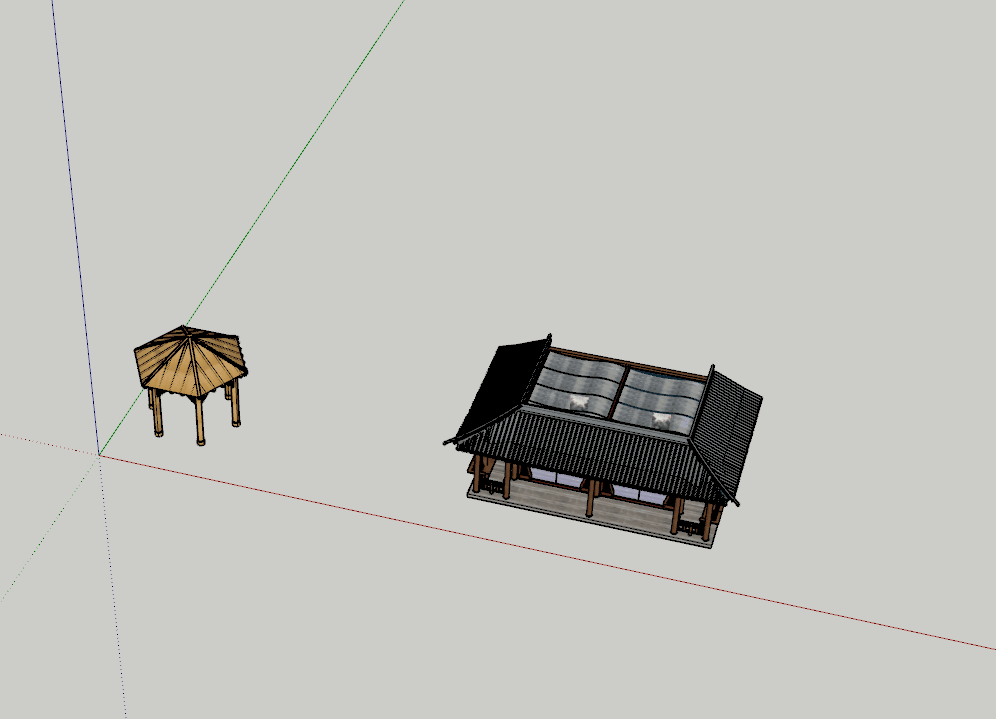

选中一个群组并激活快速旋转按钮后,会有三个颜色的坐标轴,分别为红绿蓝,红色代表X轴,绿色代表Y轴,蓝色代表Z轴。把鼠标箭头放置在坐标轴附近会出现一-个弧形方向箭头, 代表以某个坐标轴旋转,红色即为沿着X轴旋转,绿色即为按照Y轴旋转,蓝色即为按照Z轴旋转。确定好方向后,即可在右下角输入旋转角度数值。选定轴后点击键盘上的ctrl键,再次点击轴即可进行复制。

rotate_b2227e579fb85f34b88e166b70eb18d7
align_31fc69751accd418658ccf7ca6cda8b8

快速对齐

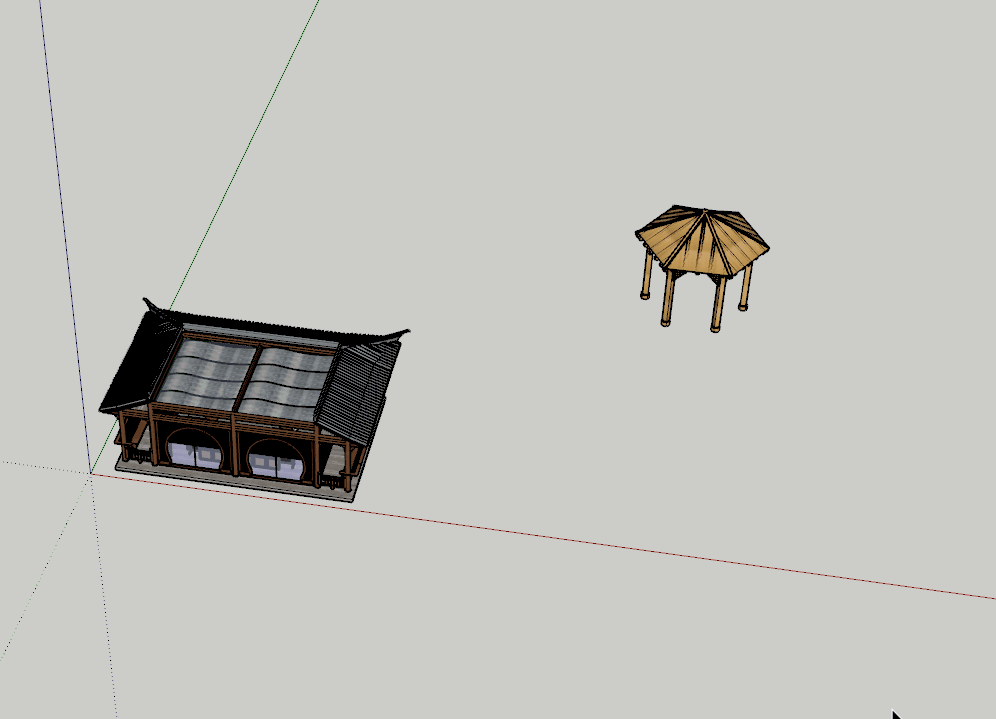

激活快速对齐按钮后,点击选中想要对齐的物体,然后点击想要对齐的平面/线条,即可使物体迅速对齐选中的物体。点击键盘上的ctr键,就可以在对齐的位置复制-一个新的模型。

空间排列

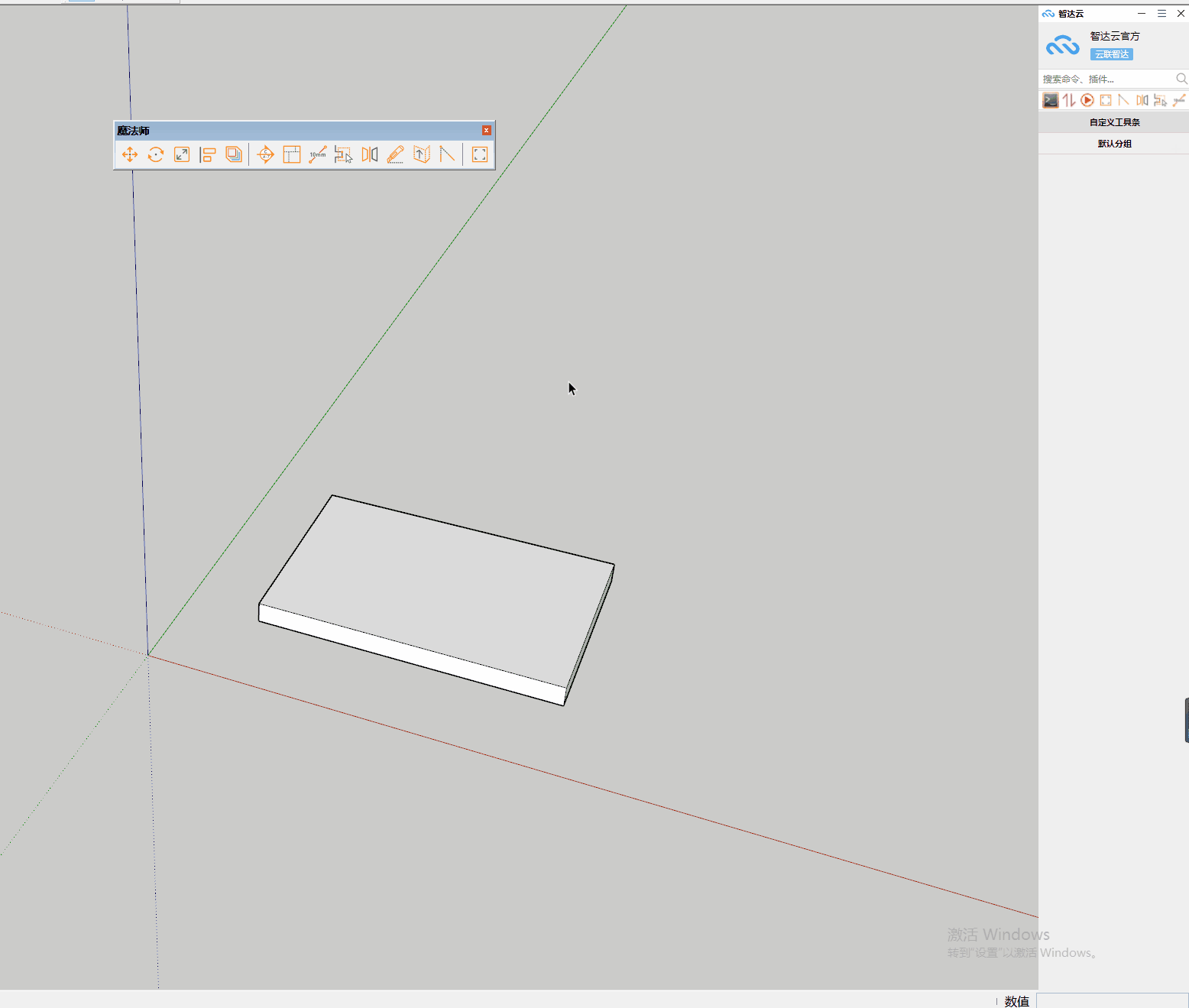

空间快速排列可以使我们迅速生成以参考模型为准的一系列类似图形。如果选中单个模型点击空间排列按钮后会弹出提示框,要求我们输入要复制的模型数,这个时候我们输入数量点击好即可进行复制排列。

Animation_b32492223eca3b026f27ccefa7115a0e
sectionplane_844d86b82f69d0bb22fbd8e2039e333d

快速剖切

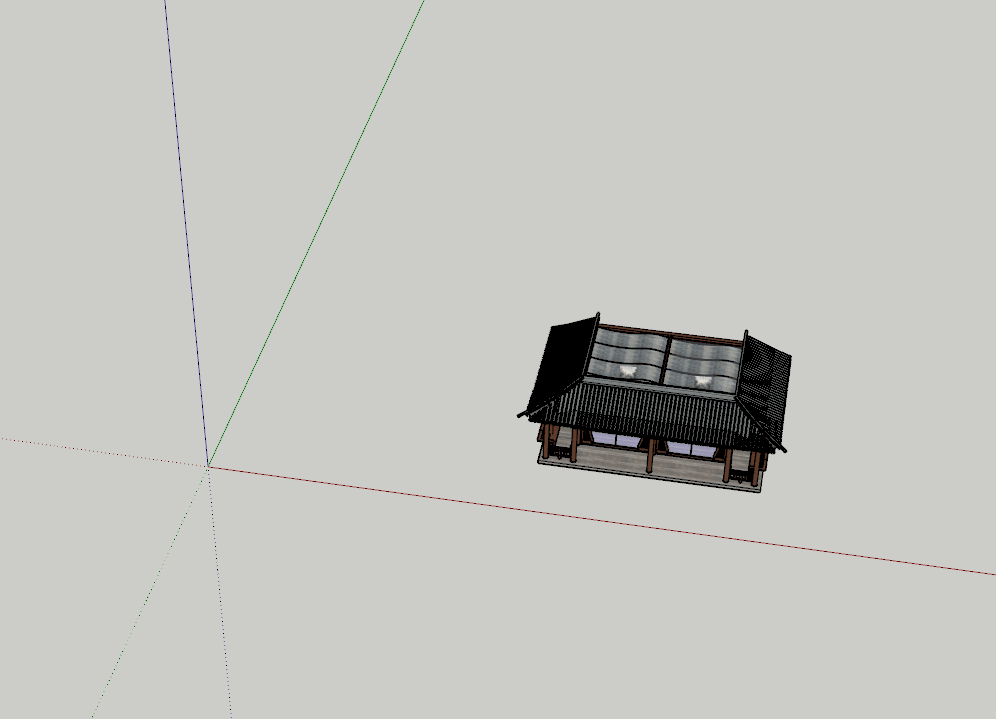

点击激活快速剖切按钮后会弹出一个快速剖切面版,可以在面板上控制沿XY/Z轴进行快速剖切。还可以调整是否需要剖切面,剖面线的填充以及剖面线的宽度。

快速分割面
激活快速分割面按钮后,点击选择想要分割平面的某条边线,作为参考线,点选后。拖拽到想要剖切位置,(或者 在右下角输入数值或函数,精确控制)即可将该平面分割开来。需注意:该功能无法在曲面上使用。快速分割面还有一一个隐藏功能,分割完成后先不要退出,使用*或/来进行该平面的分割。使用/输入需 要数量之后会根据参考线和分割线中间的平面按照输入数量进行平均分割。

facedivide_4bb22de534772390f4f3336c50083c89
ranging_ef320ca1e2691011bb5e78eaad7c9d65

快速测距

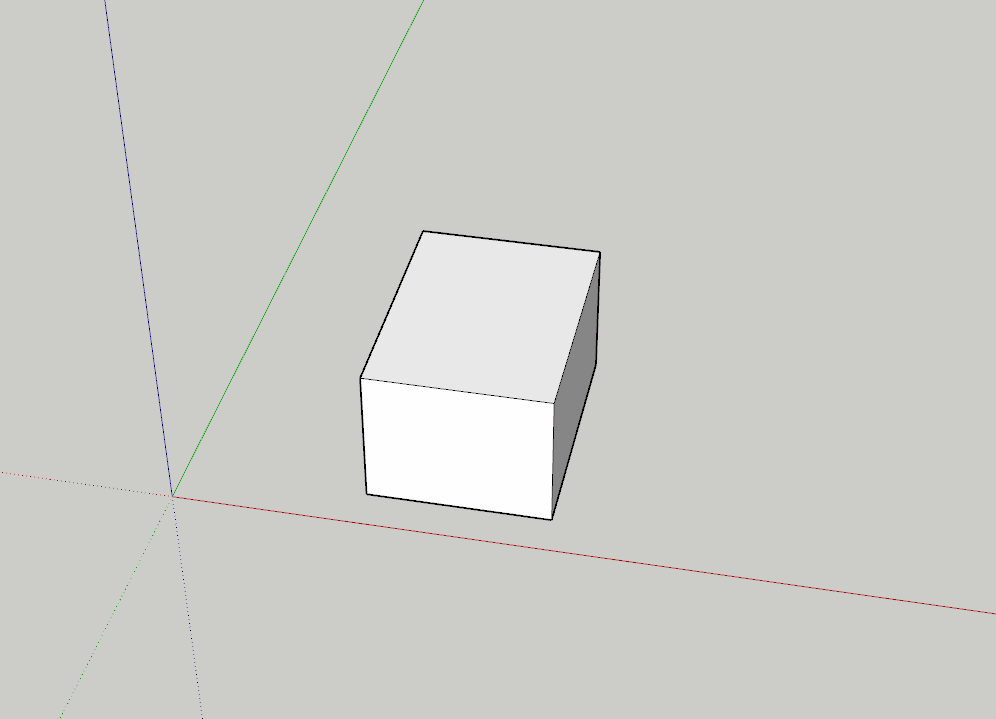

激活快速测距按钮后,鼠标指针会变为- -把小量尺, 把出现的小量尺放在需要测量起点和终点。小量尺的右下角会自动显示测量结果。两点之间的测距,并产生-条虚线作为参考线(点击shift, 可以锁定量尺方向为x轴,y轴, z轴)

物体投射

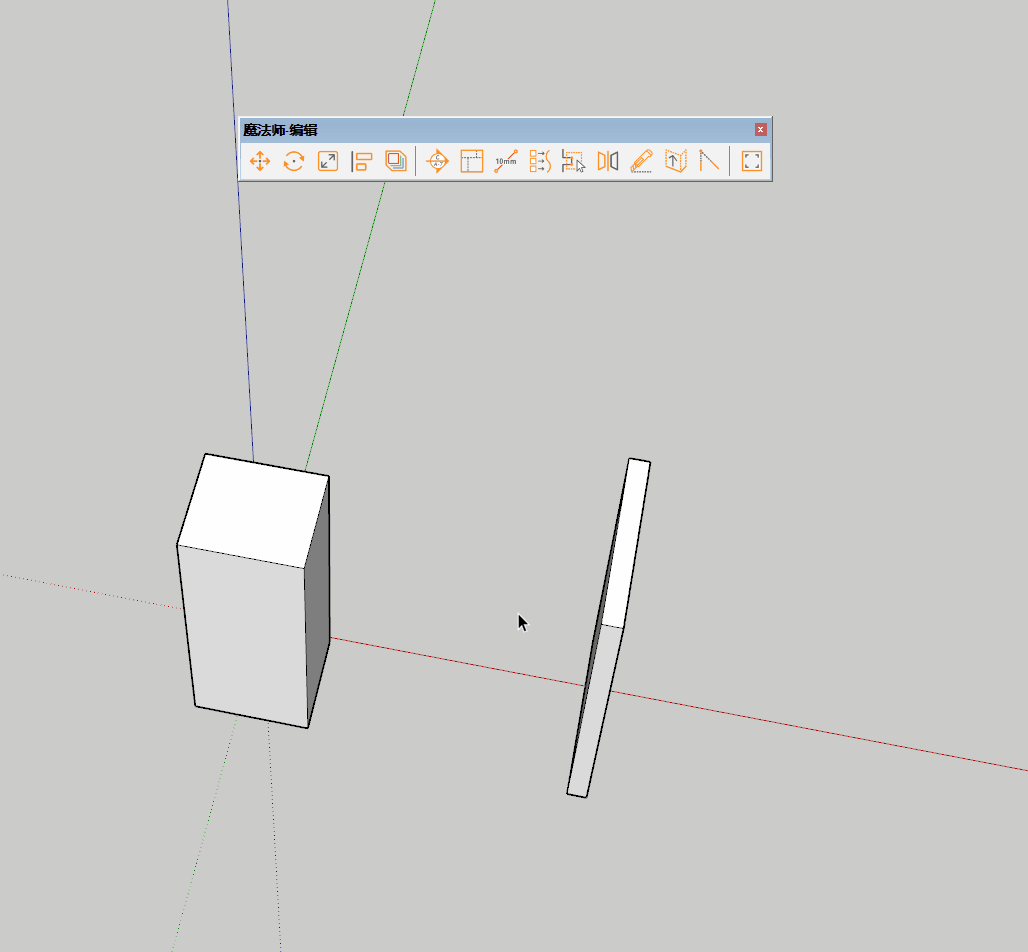

选中要移动的模型,然后激活物体投射按钮,点击模型上某个参考点,然后选择需要投影到的位置,即可把模型放置到需要的位置。

Animation_6cb397b35c424304a7200c6c95926fad
selectthrough_7059a1b97fe7b2084aaa2e5607e6265f

框选拖拽

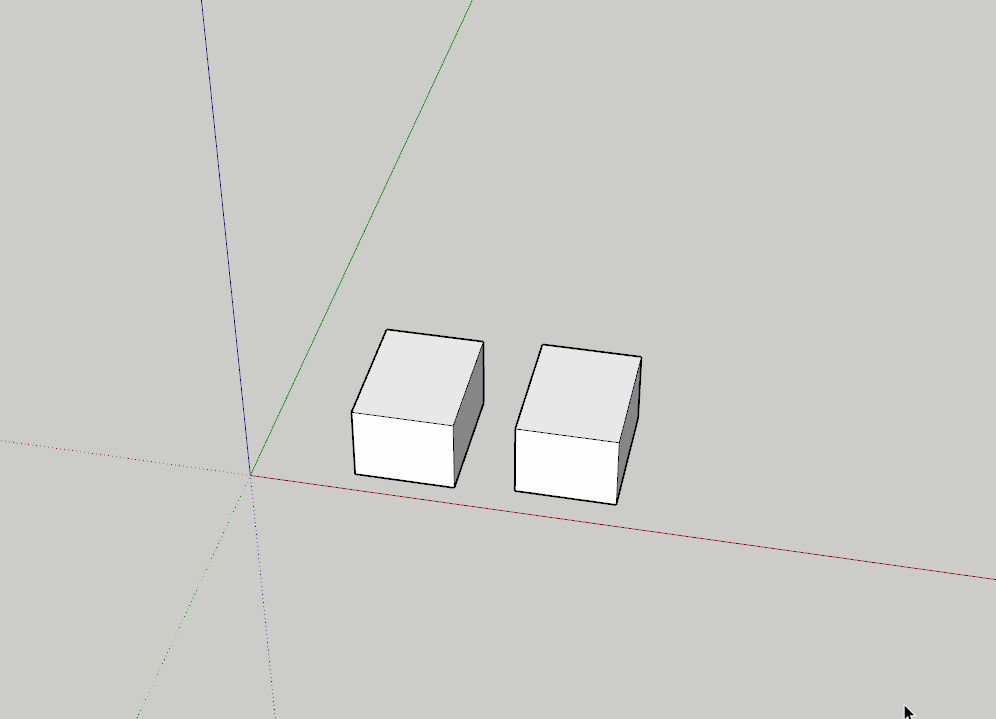

在使用框选拖拽的时候有两种选择,一种是使用前先选中范围围,然后点击框选拖拽,这个时候拖拽框的备选区(红色虚线构成的框)只包含选中模型就算拖拽框(由红色半透明线条组成)画的比较大也不会影响到备选区外面的模型。选中模型后我们绘制出起点,找到需要拖拽的方向单击鼠标即可完成拖拽。

快速镜像

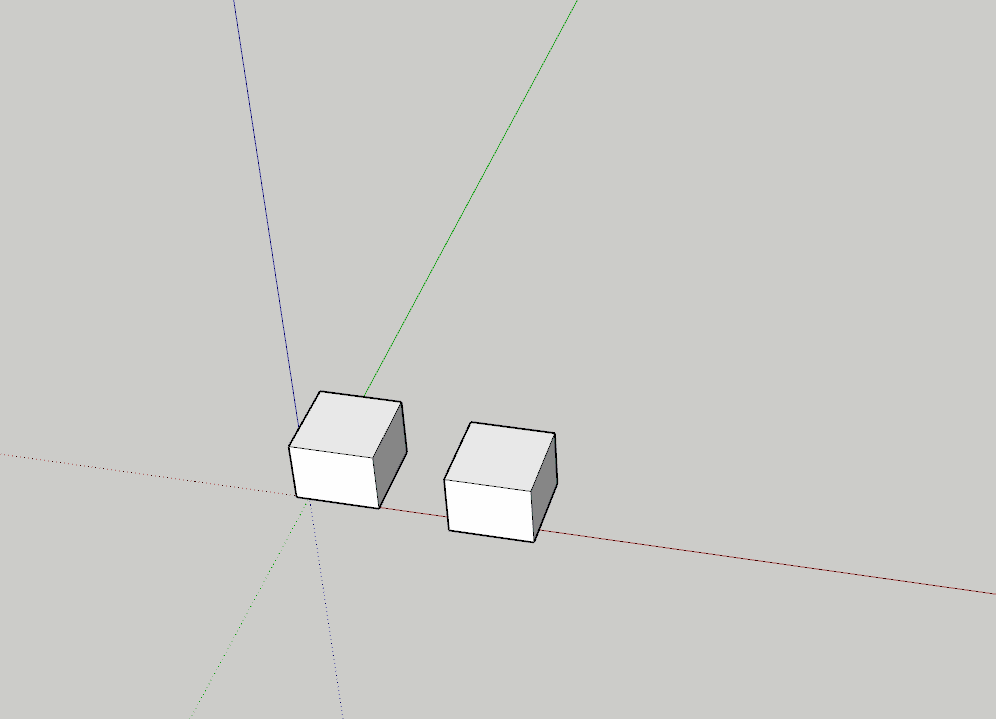

选择需要的镜像的群组,激活快速镜像按钮。可以以面为镜像生成物体。或以选中线作为法线的平面生成镜像物体。方向键上以z轴为法线的平面作为镜面,同理:左以x轴作为法线的平面作为镜面同理:右以y轴作为法线的平面作为镜面。

mirror_3ce98b286d7f1fe3c597451939414b94
Animation_4ba2dbe0baf3823c234ac7fb6d1db6f8

快速切割

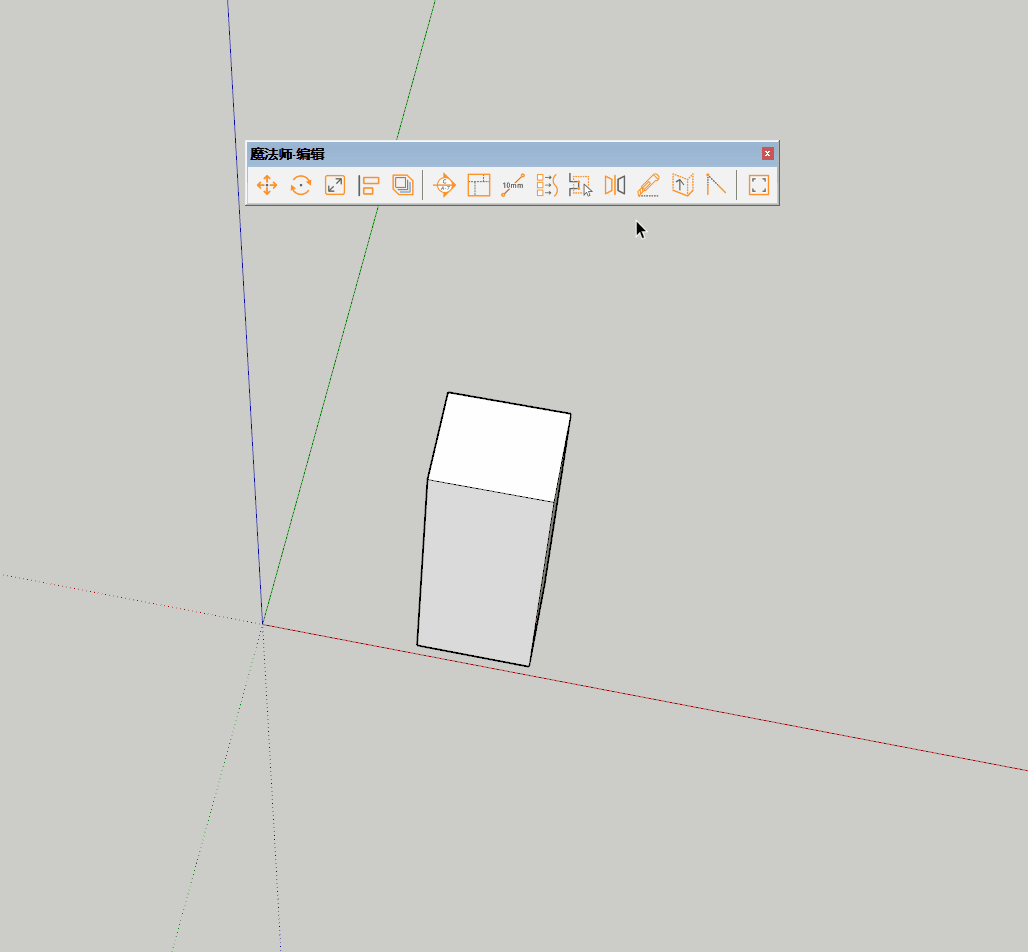

点击快速切割后,左上角会弹出-个面板,在面板可以选择切割方式,是否删除、封面,是否锁定轴。

拉线成面

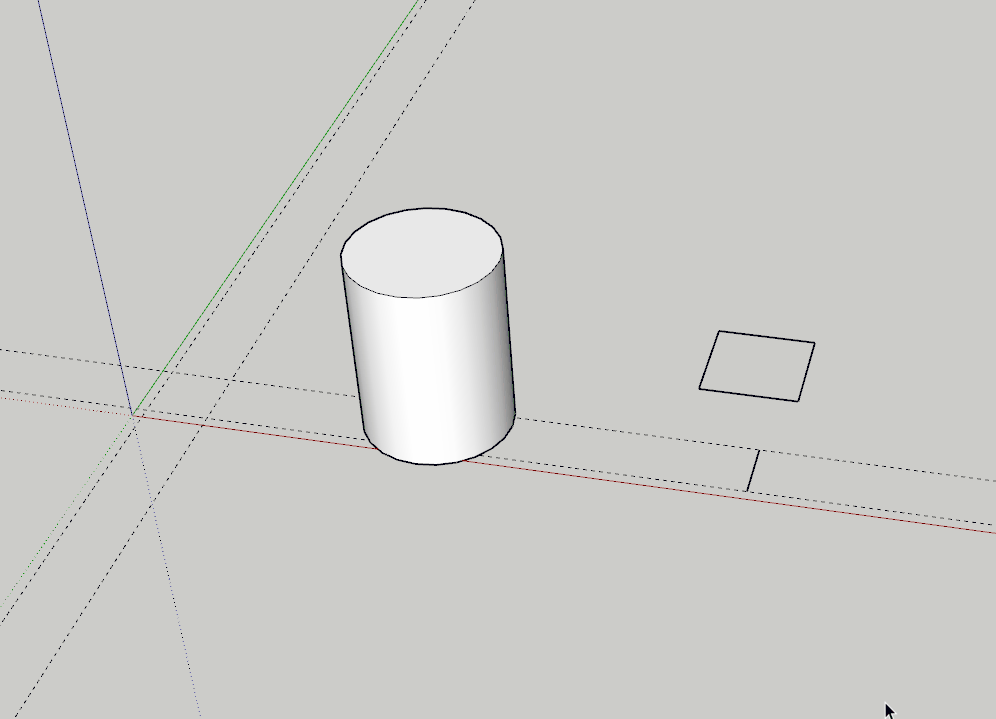

点击激活拉线成面工具,拖动至需拉取的平面上或直线,鼠标沿着想要生成平面的方向移动,即可生成所需平面。

ExtudeEdges_9ce1851637b9858b360e0695a98a57c3
connect_9624dcacfd5f47c57832d819b0419217

延伸连接

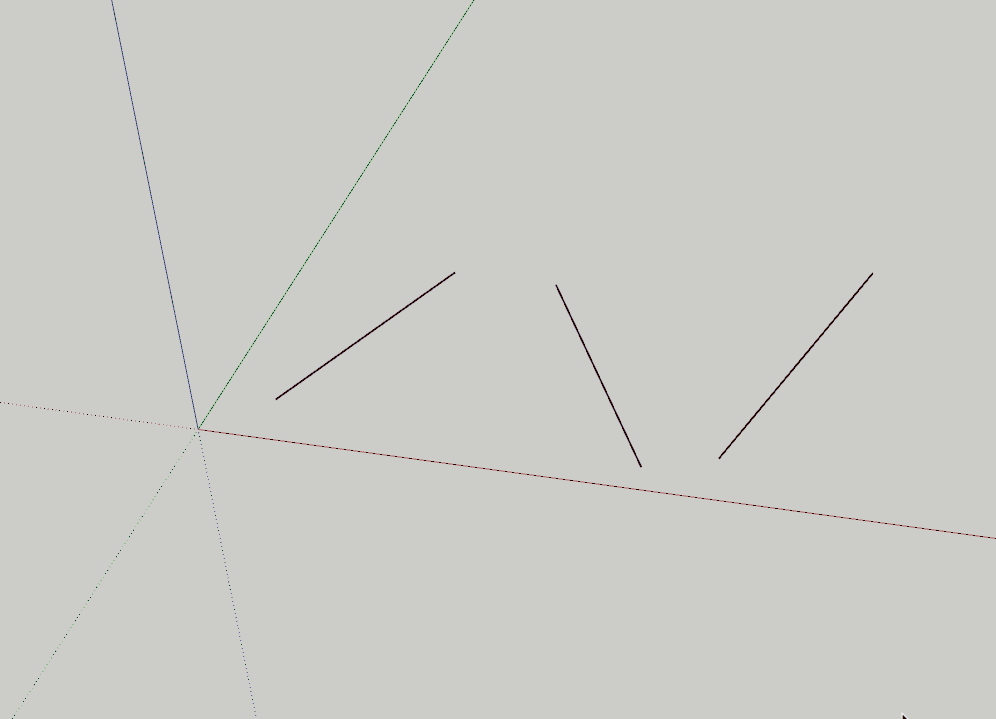

点击选择想要相交的两条线,(平行线无法相交, 两线不共面也无法相交)点选一 条直线后,按住ctrl, 点选另-条直线, 会同时选中两条直线,点击延伸连接后,可将两直线延伸并连接于它们的交点。

对齐视图

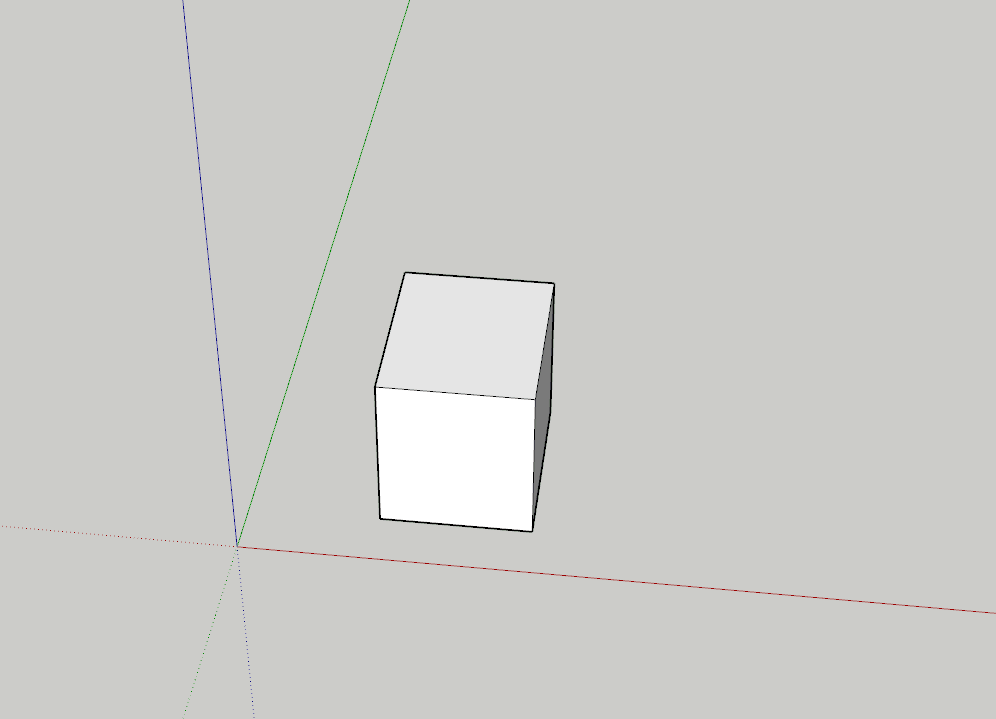

激活对齐视图后,点击想要正视的某个面,即可切换到该面的正视图角度。

AutoView_f09e692d260a1341099566a29623b662
