介绍 Introduction

信息说明

关键特性
1. 免费的
2. 适用于组、组件和动态组件
3. 兼容2D和3D实体
4. 深层次选择——选择嵌套的实体，而不深入到每个组/组件
5. 在正常替换中，保留替换的图层、材质和比例
6. 在“按比例拟合”中，自动重新绘制相同比例的组中的动态组件
7. 在“粘贴到位”中，在每个选定实体的级别上粘贴替换项的副本

用法

1. 激活工具

-单击“工具1（替换）”或按快捷键（例如Alt+R）。
-你的光标变成一个吸管图标。将鼠标悬停在任何实体上，可以看到绿色高亮显示、实体名称、选择/替换模式和其他信息。

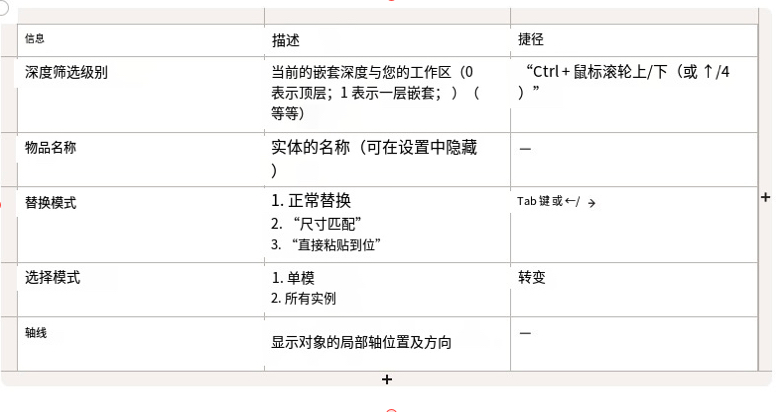

-参考屏幕上的图例或键绑定和模式说明。

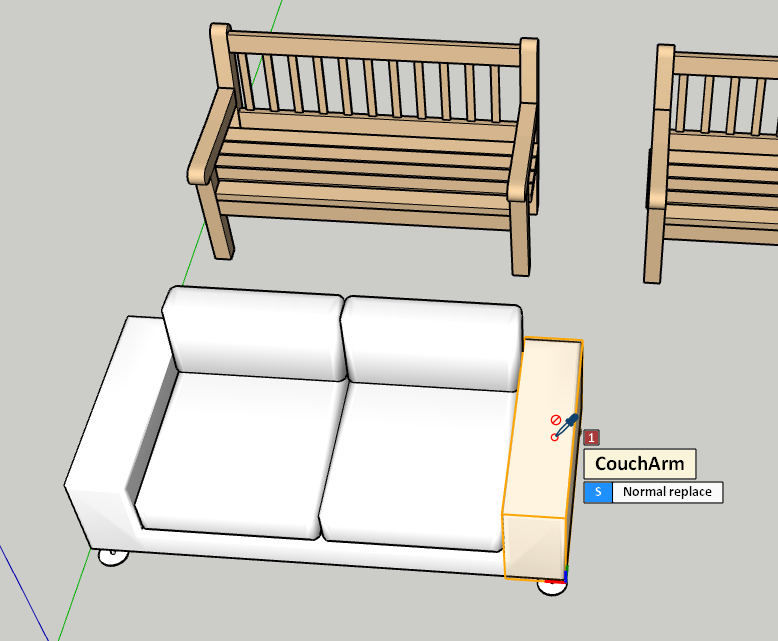

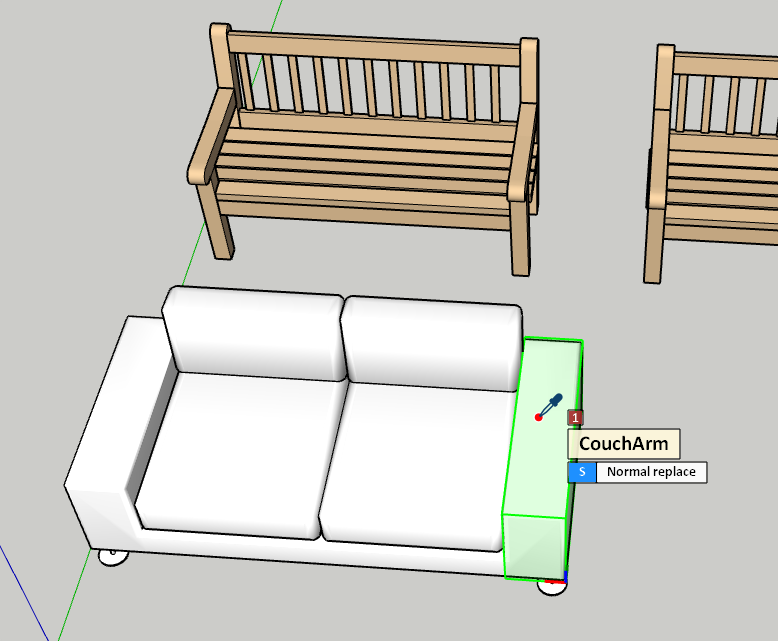

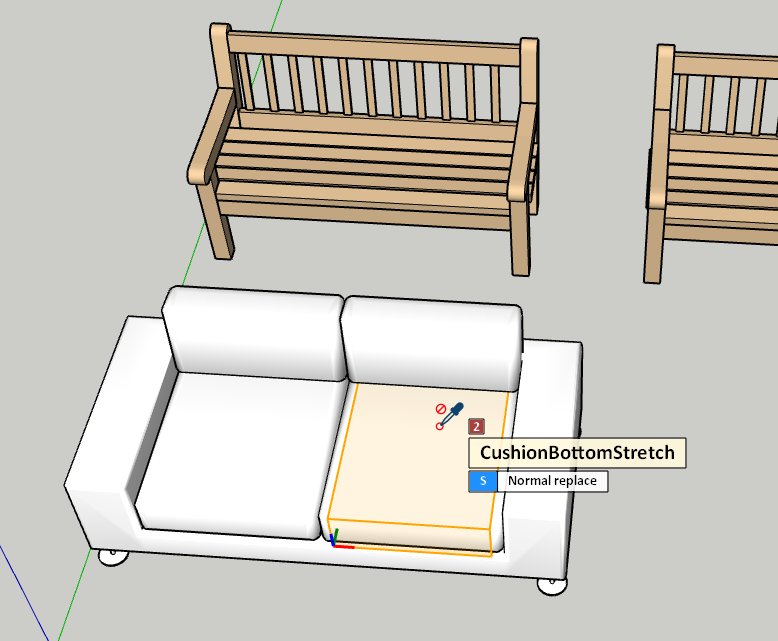

—您可以使用深度选择级别功能选择不在当前工作区内的对象。在这里了解有关深度选择级别的更多信息。

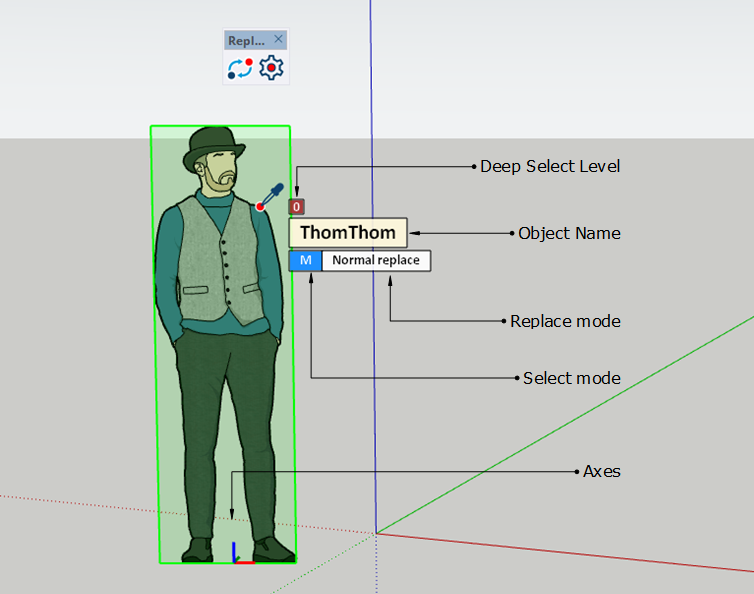

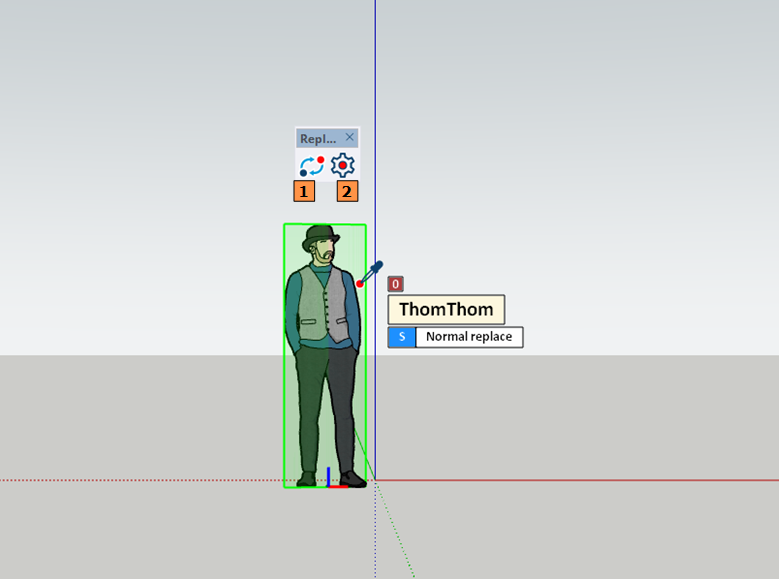

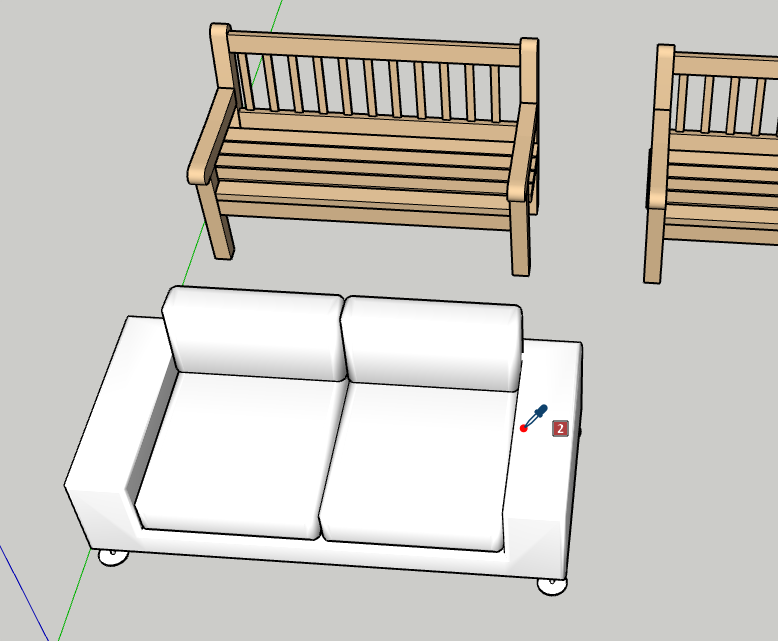

工具1吸管光标和信息覆盖

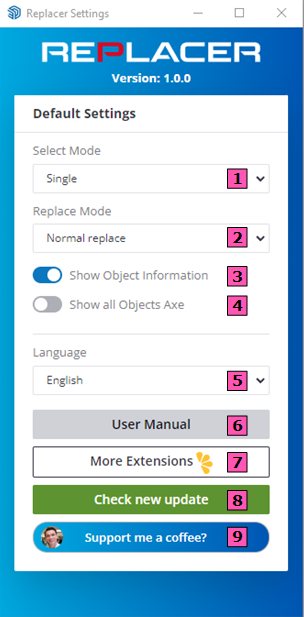

•点击“工具 2”以打开设置面板并调整默认设置。

2. 预选择目标时进行替换
如果您已经选择了一个或多个实体，只需：

1. 激活代用品。
2. 单击您的替换实体（它将以绿色突出显示）。

该插件将根据活动替换模式替换所有预选目标。

2.1正常更换
以相同的比例、材质和层替换每个选定的实体。

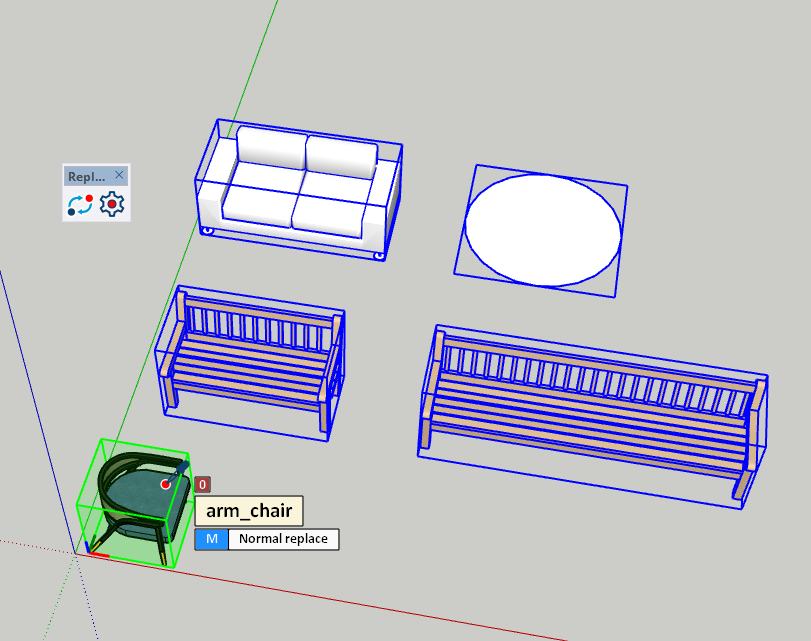

预先选定的目标

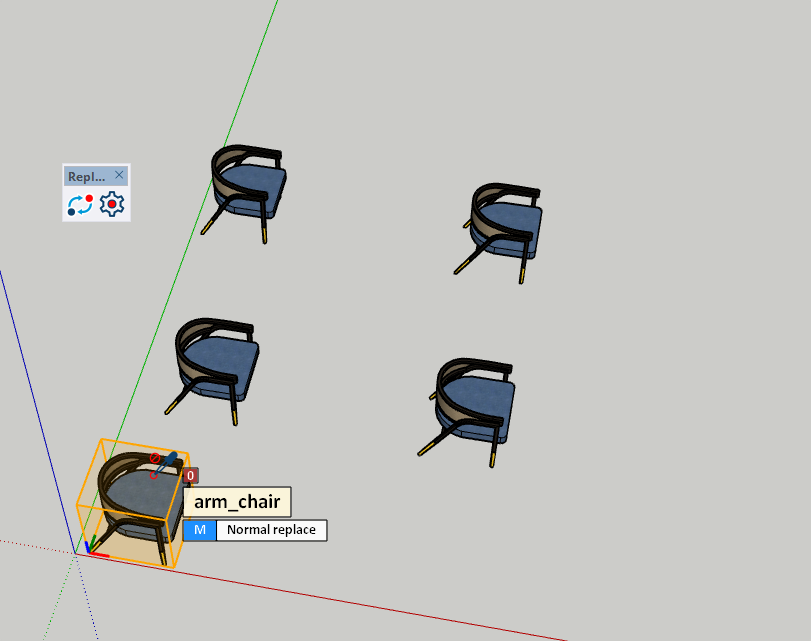

正常替换结果

2.2 适配调整会替换每个目标对象，但会将替换对象的大小调整至与目标对象相匹配。替换对象的材质和层结构会保留下来。

自动调整尺寸模式

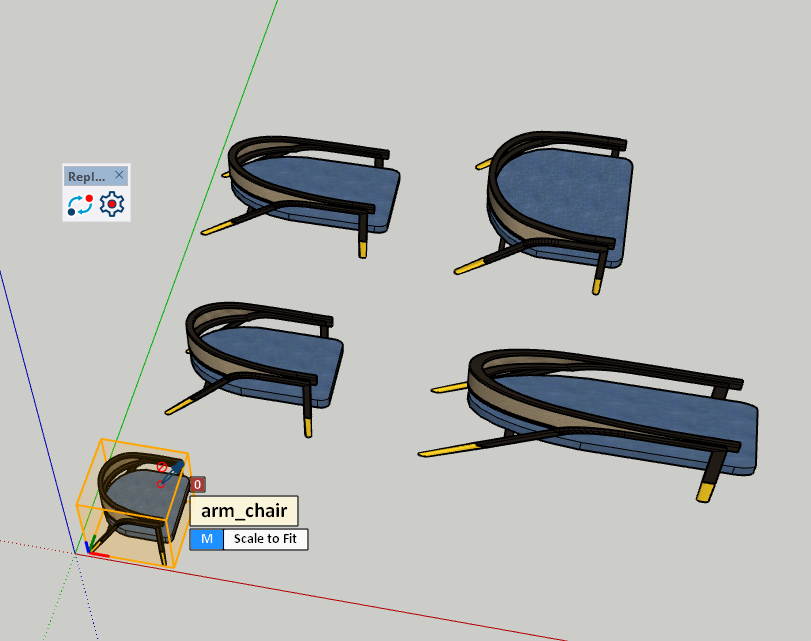

自动调整的尺寸

动态组件附加项：如果您的替换项是动态组件，那么“自动调整大小以适应”功能会自动将每个新的实例调整至其新的尺寸，并共享相同的定义，从而最大程度地减少“创建独特实例”和“名称更改”操作。

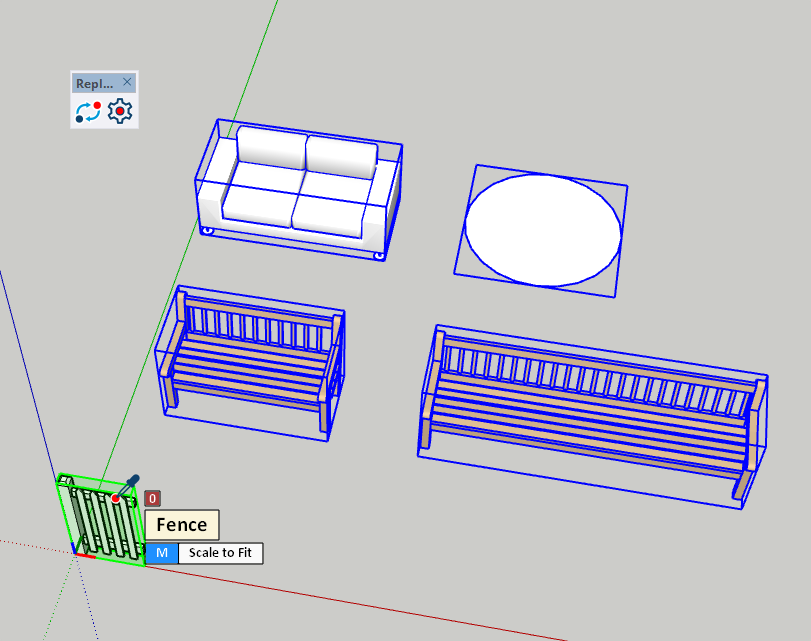

DC 防护网是样本

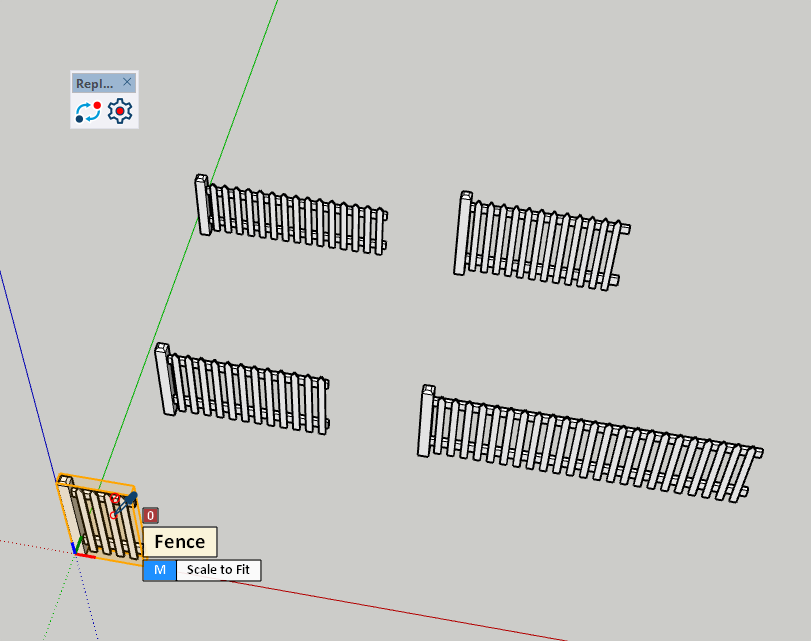

DC 防护栏重绘

注意：在“粘贴至当前位置”模式下不支持预选操作；

3. 在没有预选择目标时进行替换
如果没有预先选择，工作流程将翻转：

1. 激活代用品。
2. 首先单击替换实体（它将以橙色高亮显示）。
3. 单击需要替换的目标。

行为取决于你的选择模式（单个与所有实例）和替换模式：

3.1选择更换实体

—单击一次选择（橙色高亮显示）。
—再次单击（或按“Esc”），取消选择。

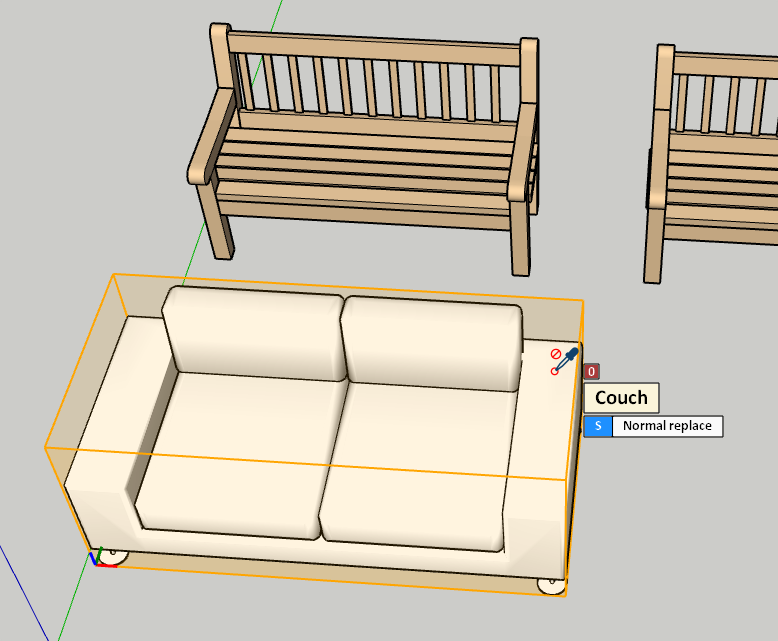

选择替换品

3.2更换目标器
一旦选择了替换实体，只需单击另一个对象来交换它。根据选择模式是设置为Single还是All Instances，替换将适用于一个或多个目标，并且确切的行为将根据活动的Replace模式而变化。下面，我将详细解释每种替换场景。

3.3正常更换
保留更换的尺度，材料和层。

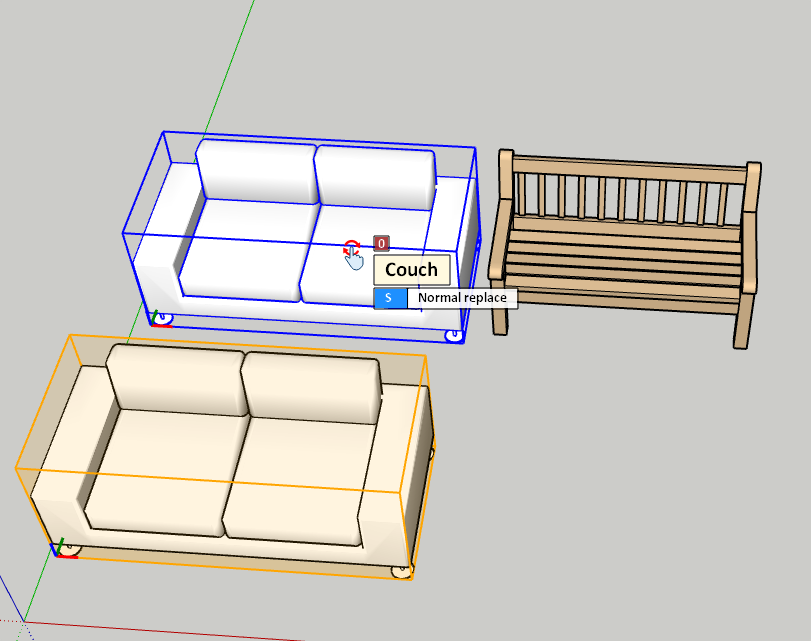

单模模式(S)：只替换一个单击的目标。

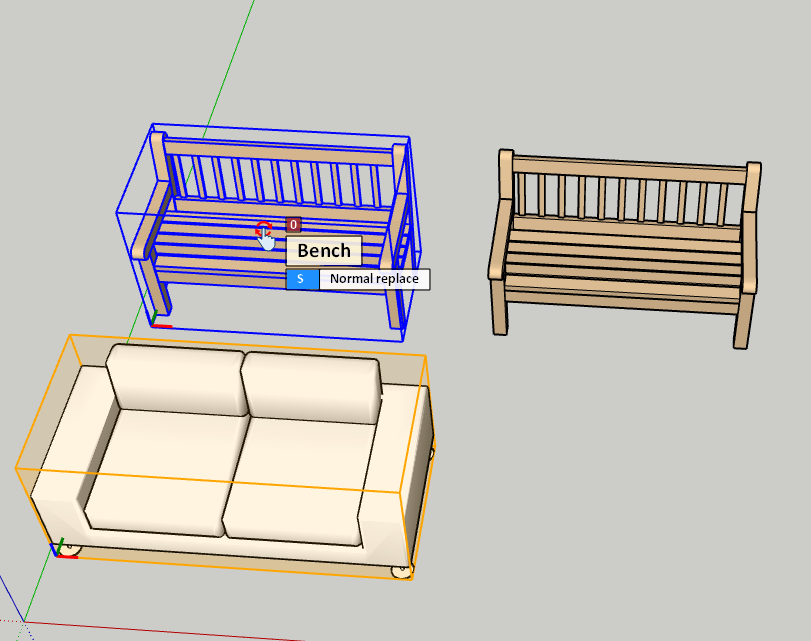

单模

在更换之后

所有实例（M）：在模型中替换该目标的所有实例。

“所有实例模式”

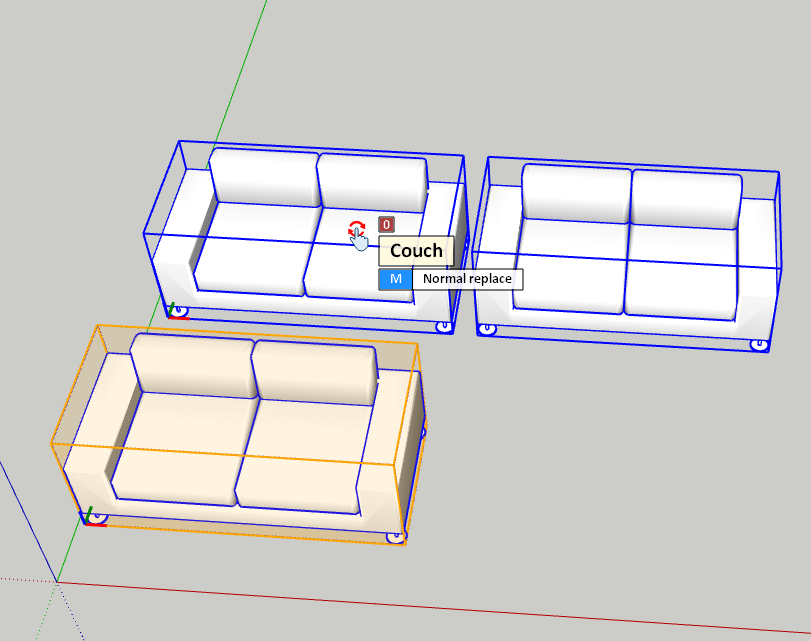

在更换之后

注意：替换模式可通过按住 Shift 键来切换。

3.4按比例拟合
缩放替换到每个目标的尺寸，保留材料/层，自动重绘dc。

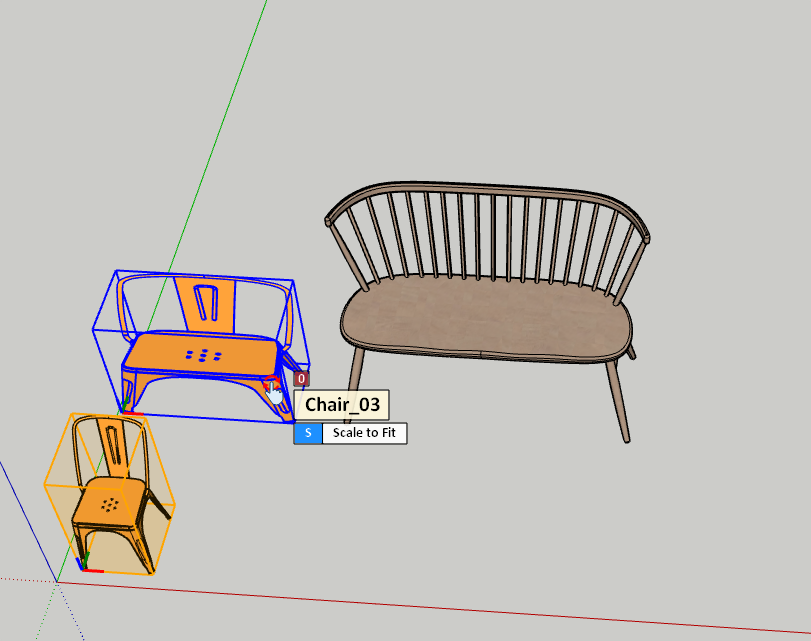

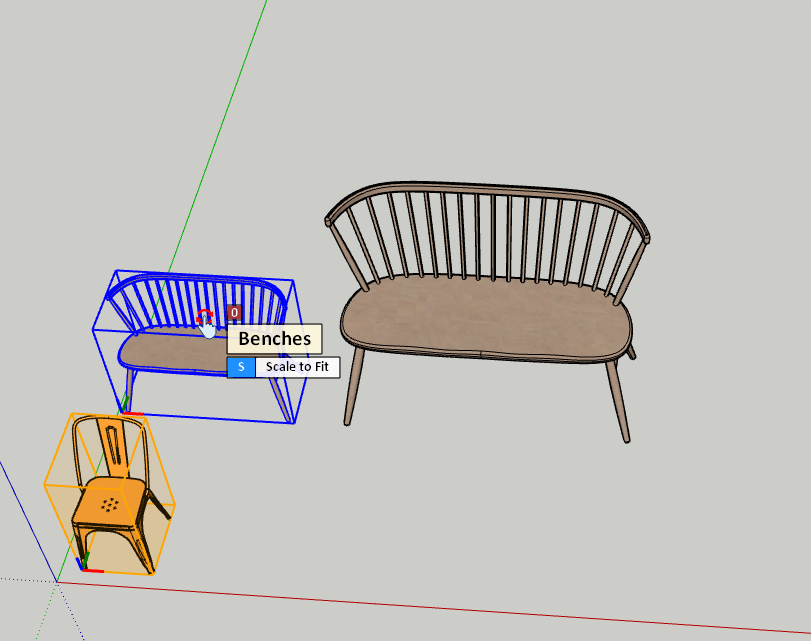

-单模(S)：只有被点击的实体将被替换，新的替换将被缩放以匹配该实体的尺寸。

在更换之后

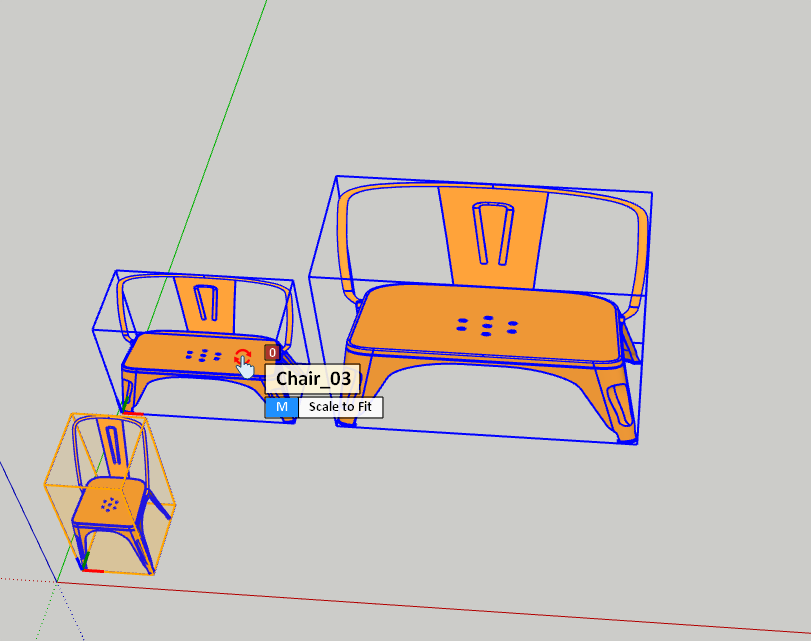

All Instances (M)：模型中所选实体的每一个实例都将被替换，并且每个新的替换将被缩放以匹配其对应目标的尺寸。

在更换之后

特别说明：如果您在“缩放以适应”模式下进行替换操作，动态组件将会自动调整为新的尺寸（具有相同尺寸的动态组件将共享相同的名称，从而减少了像标准重新绘制那样需要重新命名的必要性）。

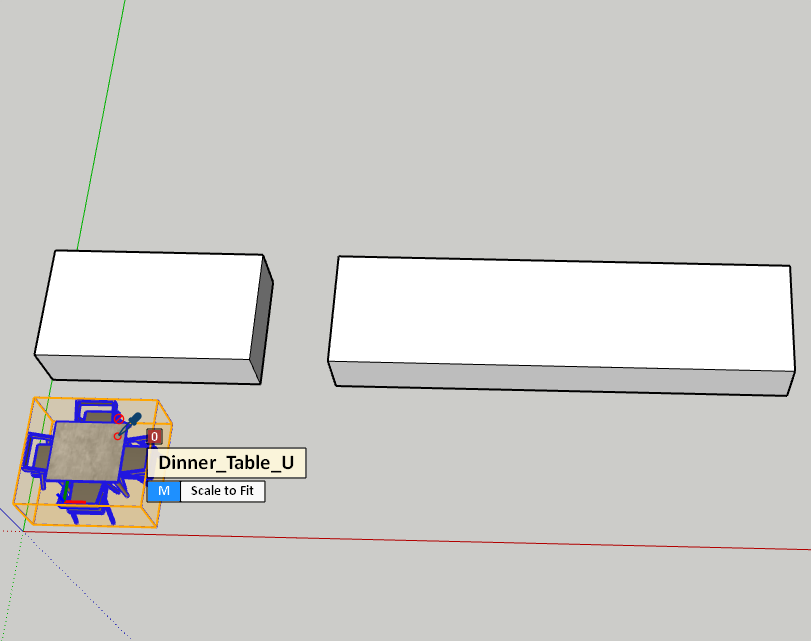

将“餐桌”这一元素从两个不同的对象中移除在“自动调整大小”模式下的缩放设置。

“DC餐桌”界面进行了重新设计，并自动添加了相关内容。沿着桌子的长度方向还摆放了额外的椅子。

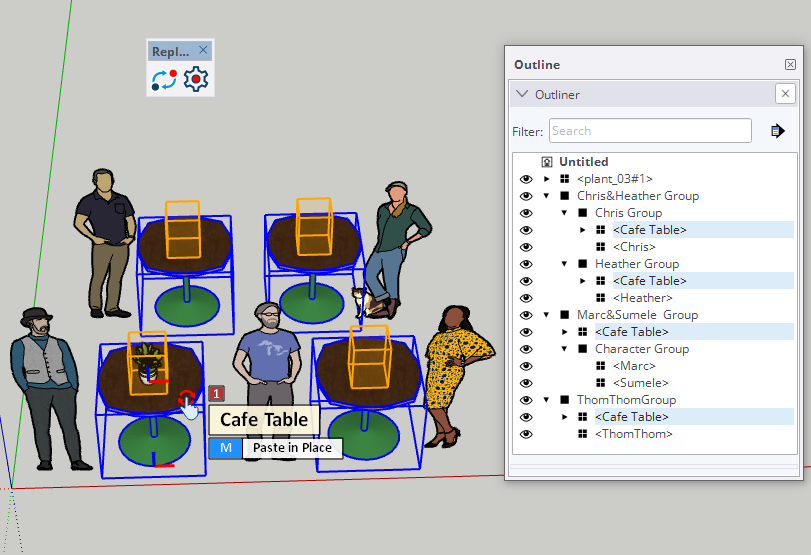

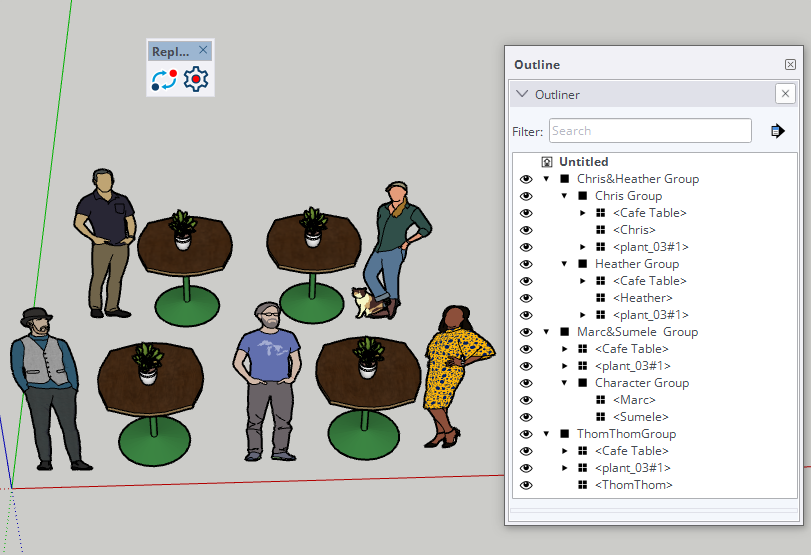

3.5粘贴到位
此模式将在位置上创建替换实体的新副本，该位置与替换实体和选定目标的当前位置完全匹配。如果选择的目标嵌套在其他实体中（即在不同的深层），则新的替换也将放置在相同的嵌套层中。
它的工作原理就像SketchUp的原生“粘贴”功能，可以让你将一个实体粘贴到另一个实体上，同时保持其原始位置。

下面的例子应该有助于阐明这个过程：

3.5.1单模+粘贴到位

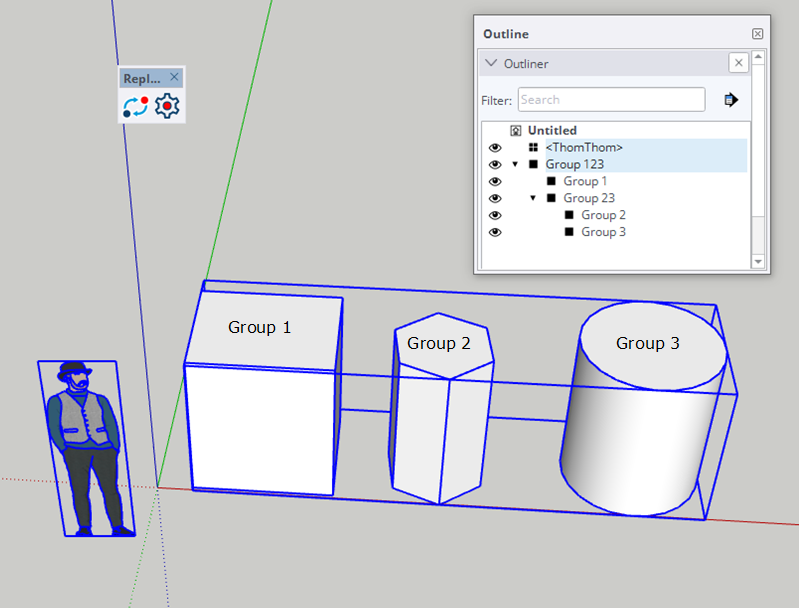

在下面的图表中，我们有：

- 0级：ThomThom，123组
-第1级：第1组+第23组
-第2级：第2组+第3组

假设我们想要将ThomThom与第二组和第三组一起放到第2层，同时保留ThomThom的原始世界空间位置，如下图所示：

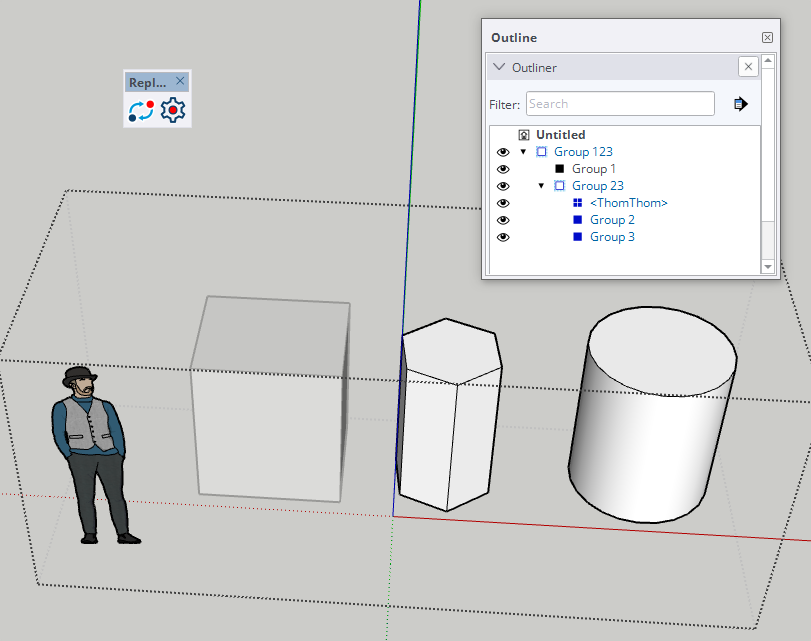

预期结果

-标准SketchUp“粘贴到位”工作流程：
1. 选择ThomThom→Ctrl + X（剪切）
2. 双击进入群组23→编辑→原位粘贴
3. 退出所有组以返回顶级工作区

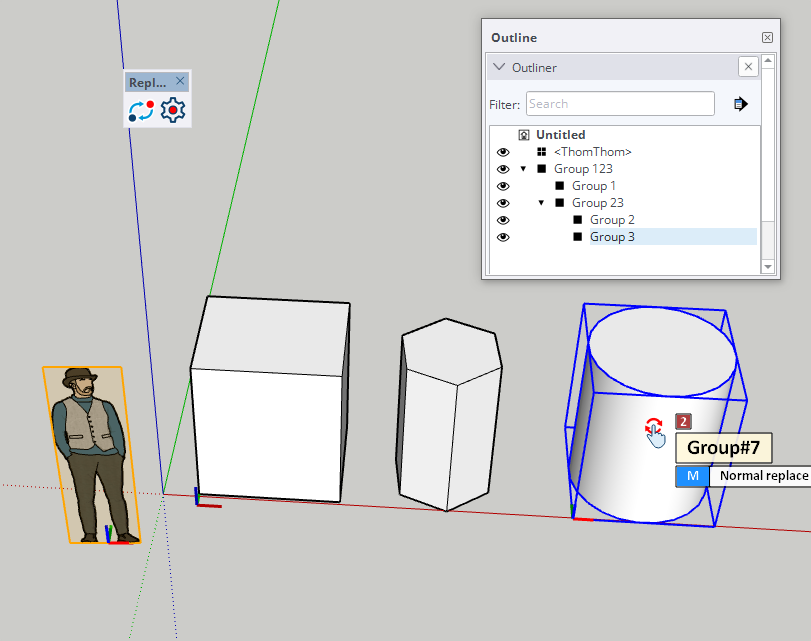

-使用NT Replacer：
1. 选择ThomThom→使用Ctrl +鼠标滚轮向上直到深度2级
2. 单击目标槽
