阿壳SU转CAD制图工具

插件库索引 ｜ 老学员获取优惠 ｜ 咨询插件顾问

介绍 Introduction

下载和试用购买教学

作者：阿壳

插件名称：阿壳助手

插件版本：最新版本

SketchUp 兼容性:v2018～最新

AutoCAD：2014版本及以上

信息说明 Information Description

导出连续线段
阿壳制图导出是可以不用打开SU操作的,全部操作都集成在CAD中。而且阿壳制图导出的施工图和模型是1：1的，不会出现比例和尺寸问题,也解决了使用SU直接导出出现烦人的连续断线,导致在CAD中使用不方便的情况.插件导出结果都是连续线段。便于选择和修改
640 (1)

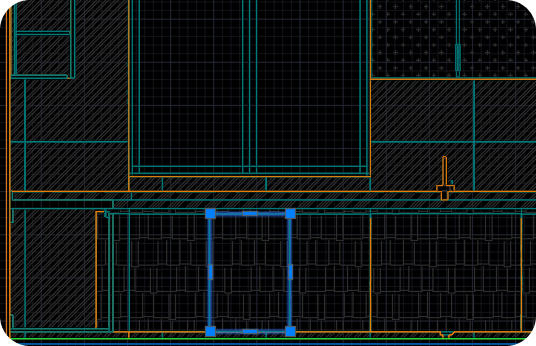

复杂造型导出
为了提升导出的效率，复杂曲面造型都是用矩形来表示。可以根据需要通过快捷键，重新导出复杂曲面。
640
导出成块
相同组件会成同一个块，让编辑更高效
640 (2)
导出带有平面参照
如果你有平面布置图，导出时将自动带着平面参照一起导出。后期深化更方便。
640 (3)
导出更快
相比su中直接导出剖面，动辄30秒的导出时间。插件导出平均时间在5秒左右，简单模型更是1秒内完成一张图的导出。右图为真实演示效果，带填充导出，仅需1秒。
640 (1)

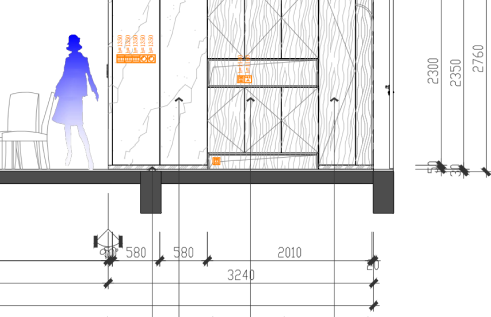

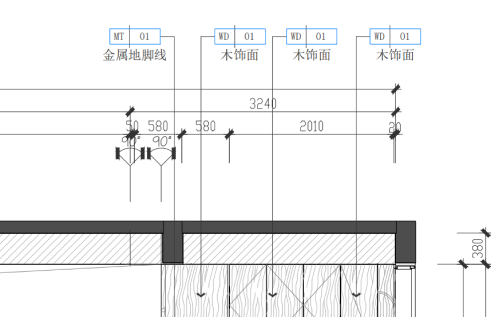

整数化
右图中是一个柜体的细节分割设计。导出后尺寸没有归到5或者10的倍数。经过软件的纠正，可以自动规整到10的倍数。
导出的结果中，会有大量的相等的尺寸，可以通过快捷键EQ，实现相等。
640 (5)
640 (4)
自动对齐
垂直误差，自动拉齐,水平误差，自定对齐.
640 (6)
640 (7)
导出CAD自定义高度剖切面
做全屋定制的图纸,往往需要进行多个不同高度的剖切平面出图,其中我们使用阿壳CAD助手在界面中输入平剖的高度框,通过三视图功能直接导出多个平面剖切图,从SketchUp模型导出CAD更加便捷.

视频介绍 Video introduction

购买链接 Purchase link

阿壳专业版/月版

¥55 / 月
  • 阿壳月版
  • 立面/三视图导出
  • 尺寸标注
  • 自定义图层/填充
  • CAD与SU同步
  • 自动排版
  • 后续功能免费更新
我买购买

阿壳专业版/年版

¥549 / 年
  • 阿壳年版
  • 立面/三视图导出
  • 尺寸标注
  • 自定义图层/填充
  • CAD与SU同步
  • 自动排版
  • 后续功能免费更新
我买购买

阿壳专业版/终身版

¥1899 / 终身
  • 阿壳终身版
  • 立面/三视图导出
  • 尺寸标注
  • 自定义图层/填充
  • CAD与SU同步
  • 自动排版
  • 后续功能免费更新
我买购买
