把精力留给设计
圆角台面的半径是多少？柜门圆角能否继续修改？把模型交给深化人员或加工方时，能否读取这些几何参数，直接影响下一步怎样核对和编辑。
SU云图纸系统新增原生曲线导出支持：投影后仍为圆形的圆弧、圆，可在 DXF 中保留 ARC／CIRCLE 实体，让 CAD 继续读取和编辑圆弧属性。
版本提示：本文圆弧功能需 1.0.81 或更新版本，获取方式请咨询客服。本文不表示官网现有下载包已同步更新。
适合需要在 SketchUp 与 CAD 之间衔接柜体、台面、室内深化图纸的设计师。
01 / 原生圆弧
圆角有半径，深化有依据
把圆心、半径与起止角带进 CAD。
圆角台面、水槽开孔、柜门转角等轮廓，在满足圆弧投影条件时输出为原生 ARC；完整圆输出为 CIRCLE。在支持这些实体的 CAD 软件中，可以查看圆心、半径、起止角及弧长，继续完成尺寸核对、修剪或深化编辑。

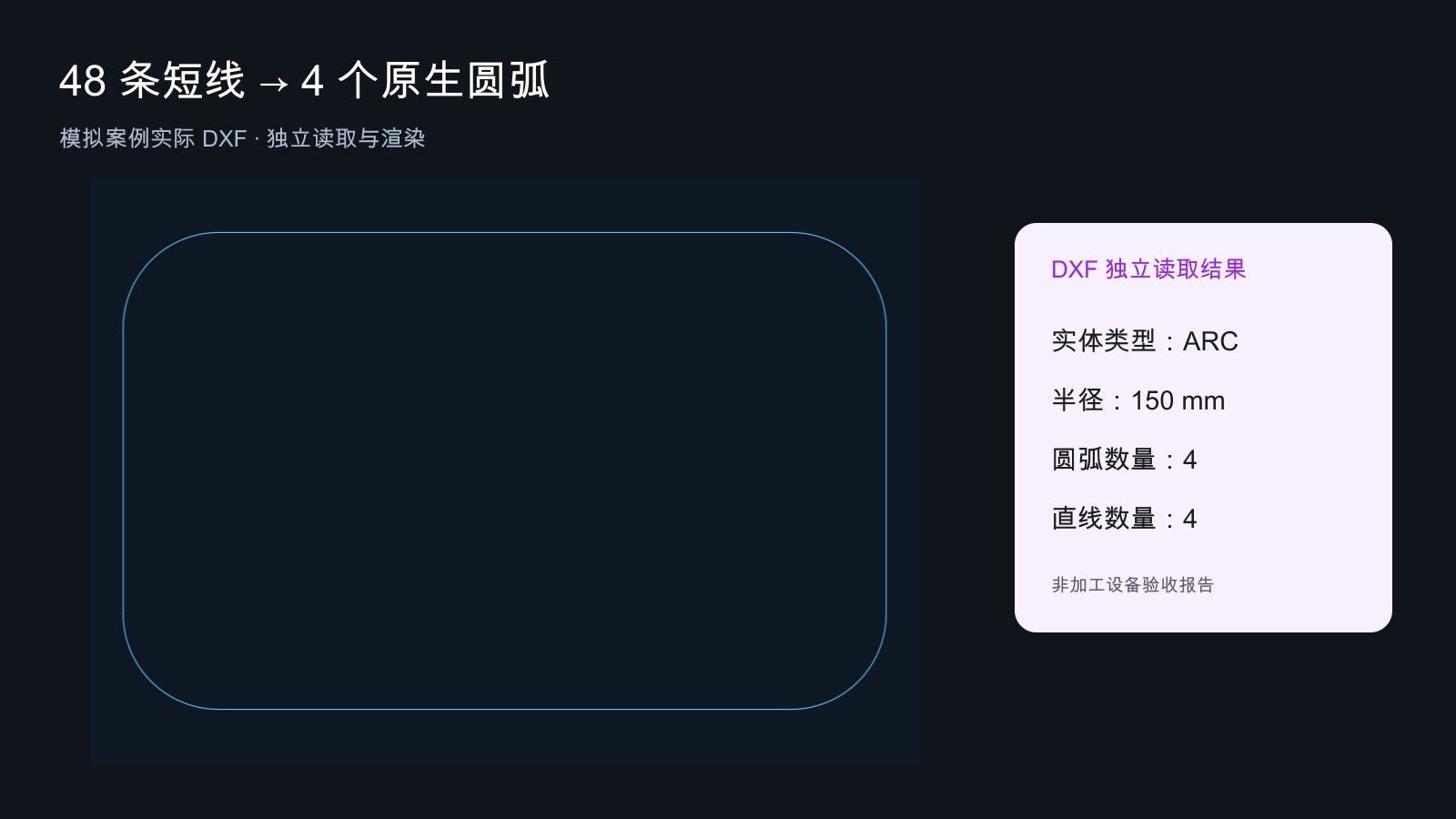

在本次模拟案例中，48 条圆角短线恢复为 4 个 R150 圆弧，同时保留 4 条直边。下图由实际生成的 DXF 独立读取后渲染，展示的是导出实体的检查结果。
模拟案例实际 DXF：4 个 ARC＋4 条直线，半径约 150 mm。
02 / 不同视图
正视、斜视、透视，保留对应曲线
根据实际投影结果选择可编辑实体。
正视或其他保持圆形的投影使用圆弧、圆；斜视或非等比缩放形成的椭圆使用 ELLIPSE；透视变形的曲线使用有理 SPLINE，保留相应控制参数。
对于已打散的短线，插件只在同一群组实例、图层和线条样式内保守识别连续圆弧。分叉、断口或不满足条件的路径保持原样，避免把设计中的折线误当成圆弧。
03 / 图纸整理
曲线之外，图层和标注也一起衔接
方便在 CAD 中按构件和图层继续整理。
CAD 输出支持按模型群组组织块结构，并根据 SketchUp 标记生成对应图层、继承标记颜色。模型中的尺寸标注与文字说明也可进入导出流程，便于接着分类编辑与检查。
同一项目有平面、立面和局部视图时，可先把场景组织成布局图纸，再导出 CAD；需要阅读、沟通和交底时，也可以输出 PDF。两种文件服务于不同交付环节。
04 / 生产对接
先核对几何，再进入加工流程
可读取的圆弧属性，为生产沟通提供依据。
从需要实际尺寸的正交视图开始，检查导出单位、比例、半径、轮廓闭合性和连接点，再与加工方确认设备支持的实体类型及导入要求。透视图适合展示，不作为直接加工依据。
原生圆弧支持帮助你减少重新描弧和猜测半径的环节，但不代替加工方的工艺审图、刀路生成或设备验收。把尺寸和几何核对清楚，再进入生产。
从模型出图，也兼顾线上沟通
除了 CAD 与 PDF，SU云图纸系统还提供场景出图、多场景排版、图纸预览、云端同步与分享，帮助把模型表达、图纸整理和项目沟通接在同一套工作流程中。
从你最常做的圆角构件开始
让下一张 CAD，带着可编辑圆弧交付
进入 SU云图纸系统详情页，查看功能与当前套餐。需要圆弧功能的 1.0.81 或更新版本，请联系优象设计客服获取，并结合自己的典型模型核对导出结果；经常需要整套出图，可进一步了解 VIP 方案。
