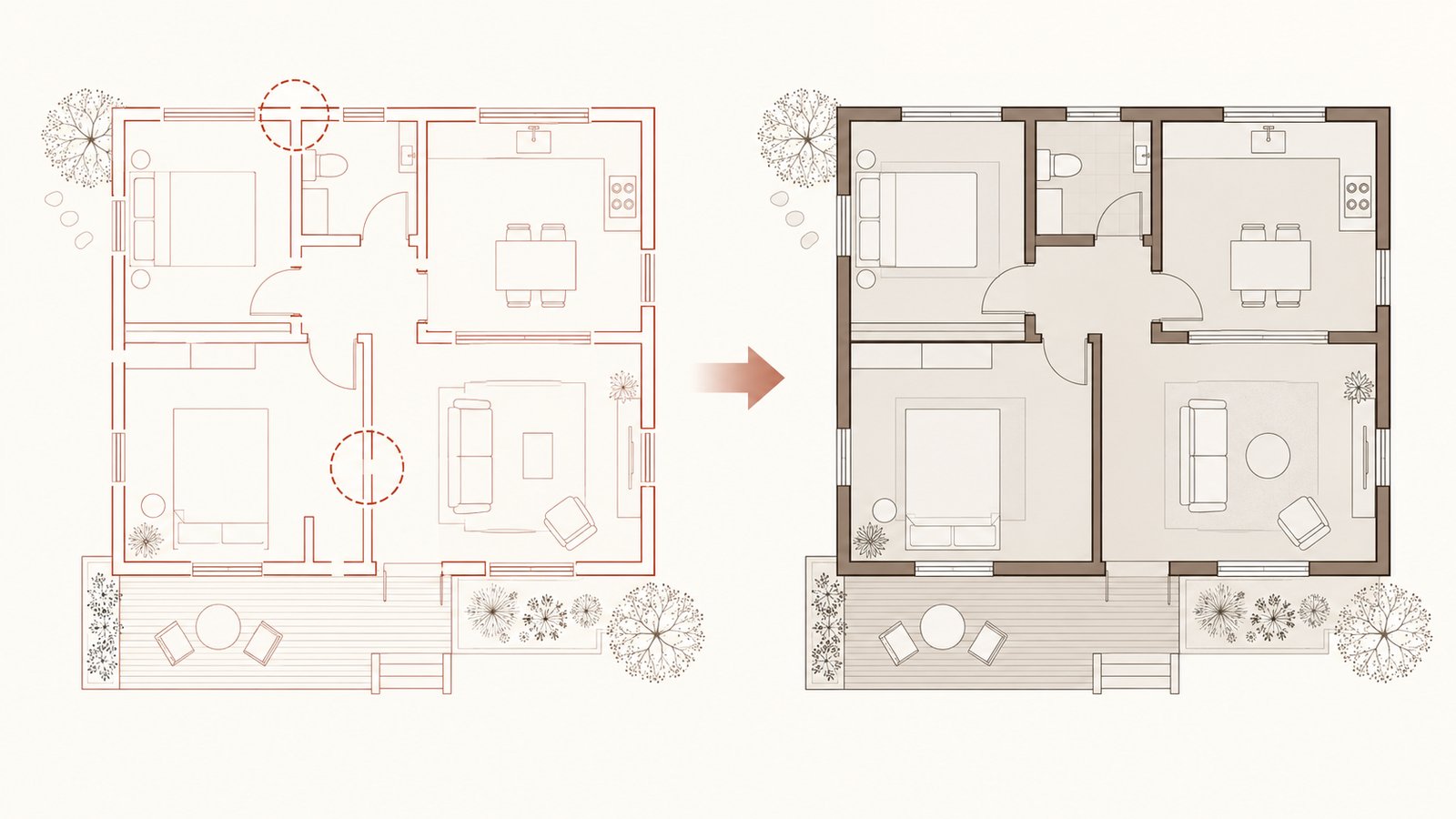

修复断点并为线稿封面
选中群组或组件,依次处理端点、T 形接口与可闭合轮廓
对选中的群组或组件,插件先按约 1mm 容差尝试吸附邻近悬空端点,并分割适合的 T 形接口,再让 SketchUp 在可闭合边线上生成面。适合整理 CAD 导入的平面线稿;超过容差、重叠或拓扑复杂的区域仍需人工检查。处理嵌套群组时会展开内部层级,建议先保存模型副本。
- 保存副本:先另存 SketchUp 模型。插件会修改所选群组或组件内部几何,并可能展开嵌套子群组。
- 选择线稿:选中要处理的 CAD 导入群组或组件;当前发布入口的“快速封面”要求此选择,单独选择边线不会启动修复并封面流程。
- 执行命令:使用“扩展程序/插件 → 快速封面”、工具栏按钮或选中对象的右键“快速封面”。插件尝试端点吸附、T 形分割和新建面,完成后显示各项数量。
- 复核结果:检查新面范围、方向、线段连接以及嵌套层级变化。仍有未封面的区域可在核对后再次执行;过大间隙或复杂交叉需要手动修线。
- 撤销:如结果不符合预期,立即使用 SketchUp 撤销(macOS ⌘Z、Windows Ctrl+Z)恢复本次操作。当前发布版本没有可见的“诊断分析”菜单,不能按旧页面文字寻找该入口。
- 中文名
- 快速封面
- English
- Yooox Quick Cover
- 版本
- 1.0.17
- 作者
- Yooox(优象)
- 兼容版本
- SketchUp 2024–2026
- 操作系统
- Windows, macOS
