快速创建部件

使用自动装配功能几乎可以立即创建大部分的部件。

创建部件的原型

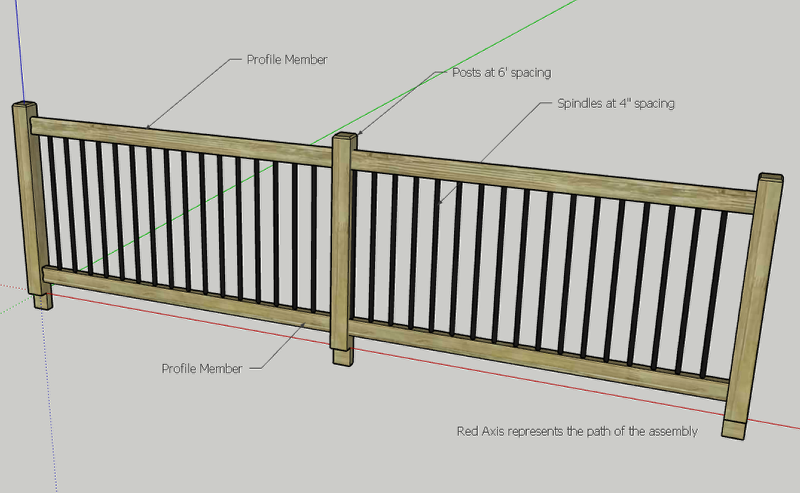

首先，沿模型的红轴创建部件原型。红轴用于表示装配的路径。
原型应仅由组件和构件组成。必须在红轴方向上平行绘制构件。
如果要创建沿路径重复的“填充”组件部分，请确保在原型中以相等间距创建至少3个组件副本。如果没有等间距的3个副本，则组件部件将仅在生成时放置在组件的开头或末尾。

选择部件原型和使用自动装配

选择之前，请勿将部件组合在一起。确保可以单独选择每个组件或构件。

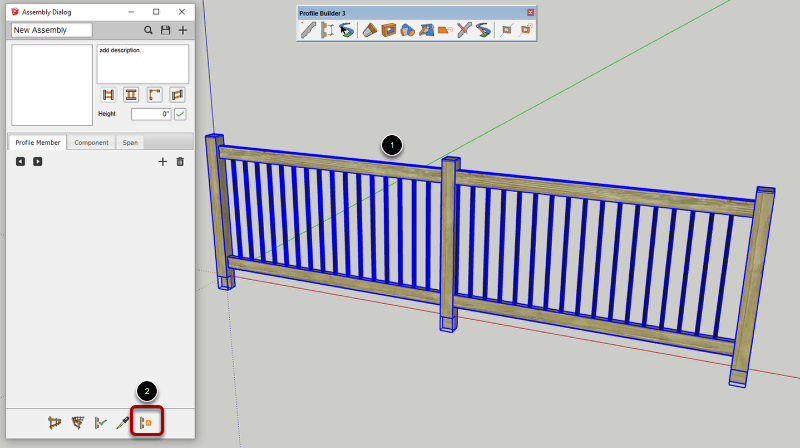

1.使用SketchUp选择工具选择原型中的所有零件。
2.单击"部件对话框"中的“从选择集中生成自动部件”按钮。
选定的零件将自动组合到一个部件中，并自动计算偏移！

对自动装配的部件进行最终调整

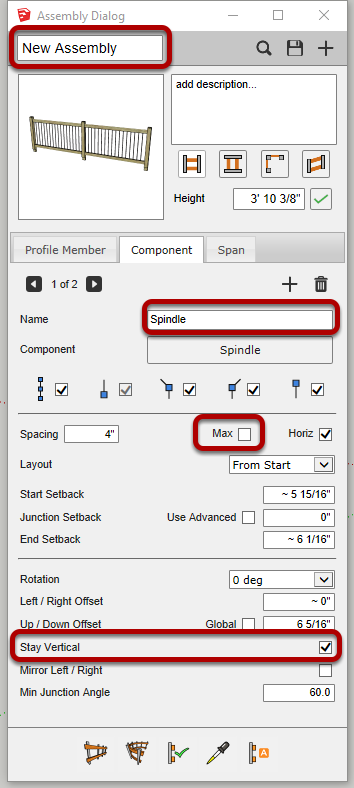

创建自动装配部件后，建议为所装配的零件指定有意义的名称。对于组件，您可能需要将间距参数更改为“最大”或调整“保持垂直”复选框。
