介绍 Introduction
作者：3skeng
插件名称：3skeng 2020 Steelwork (钢构工具)
插件版本：最新版本
兼容操作系统：Mac OS X, Windows
语言：English
信息说明 Information Description
3skeng Steelwork 设计的结构分析
最新版本的 3skeng Steelwork 允许您根据桁架的中心线设计桁架，并使用 3skeng List 分析模型的质量（例如“松动”连接）。使用“IFC 结构分析视图”导出，您可以直接传输设计的结构分析模型，而不会丢失 BIM 流程中的任何语义。
访问分析模型并控制质量

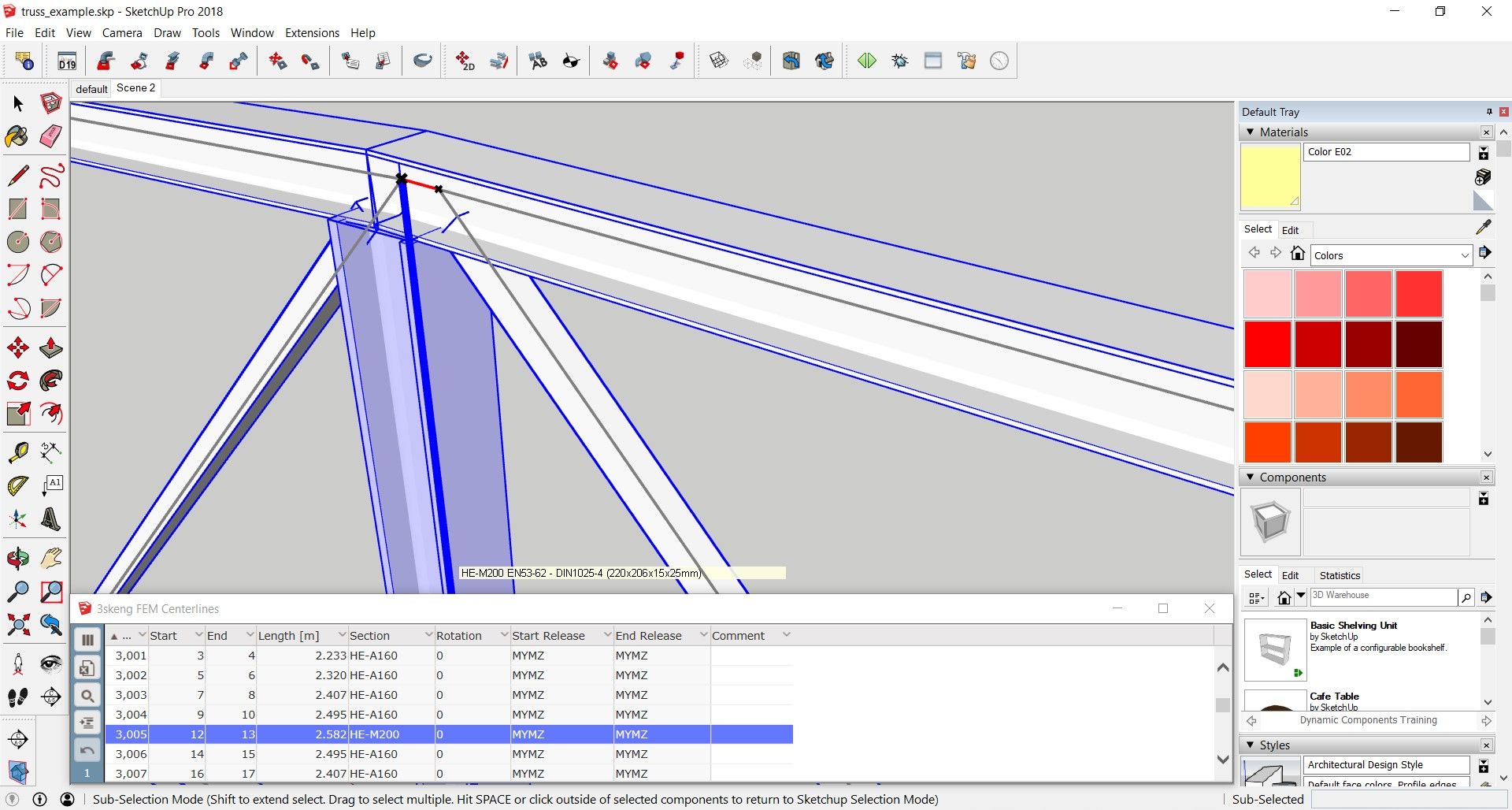

结构分析模型将从绘图中的 3sken Steelwork 实体导出，其中心线和节点及其结构属性将显示。此外，还会进行自动设计检查。模型中与静态考虑不一致的所有部分都会突出显示。检查您的模型，查找并解决结构设计的问题。
通过开放式 BIM 实现互操作性和高效的结构设计
将您的 SketchUp 3skeng 模型与结构分析连接起来。开放文件格式 IFC 允许将 3skeng Steelwork 结构的结构分析模型传输到任何支持“IFC 结构分析视图”模型视图定义的结构分析应用程序。
3skeng 和 Dlubal RFEM / RSTAB
“IFC 结构分析视图”文件经过格式化，可优化导入到Dlubal RFEM 或 RSTAB中。数据交换保持了对象的“智能”：这意味着在 RFEM 中，一根柱子或一根梁被替换为类似的对象，而不仅仅是一组线。3skeng Steelwork 中包含的有关横截面和释放的信息也会被传输。
视频介绍 Video introduction
使用 SketchUp 和 3skeng 以及 Dlubal RFEM 进行结构分析的工作流程

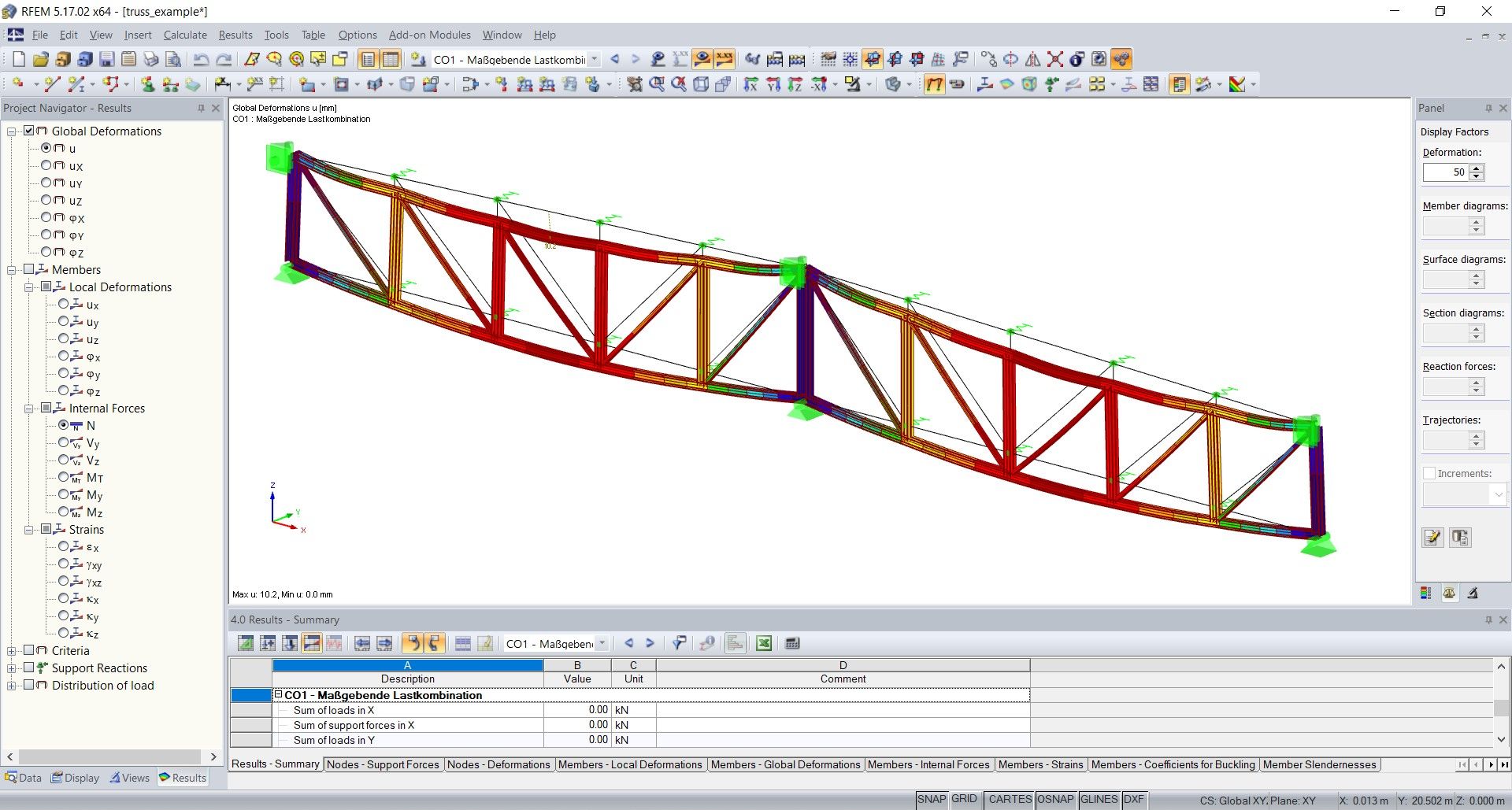

以下视频概述了 SketchUp 模型与 3skeng Steelwork 设计、设计质量控制、3skeng IFC 导出、Dlubal RFEM导入、载荷分配和第一批结果的工作流程静态分析。
购买链接 Purchase link
3skeng 2022 Steelwork 钢构工具
3skeng 2022 Steelwork 钢构工具 -英文版-
