【优象小课堂第61期】
拱形天花建模
本期小课堂教大家如何绘制拱形天花模型
▼
第1步

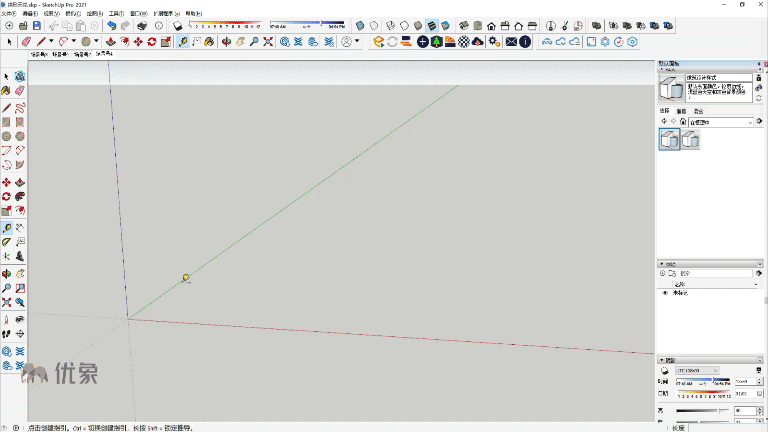

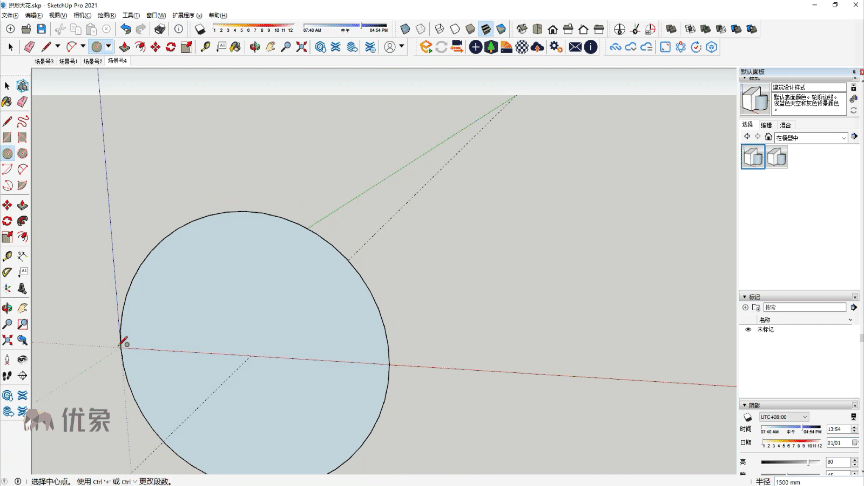

首先把在SU里画一条参考线，以参考线为圆心半径画1500mm的圆。
▼
第2步
用直线工具分割成为半圆后，可以选择边线调整线段数量达到平滑线条。
▼
第3步

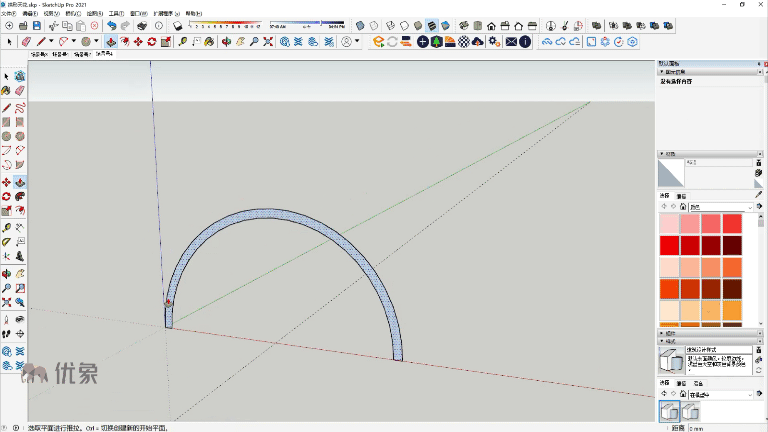

使用偏移工具，单击选中边线，向内偏移100mm后，删除多余边线。
▼
第4步
使用推拉工具，推移3000mm，然后将模型全选成组。
▼
第5步

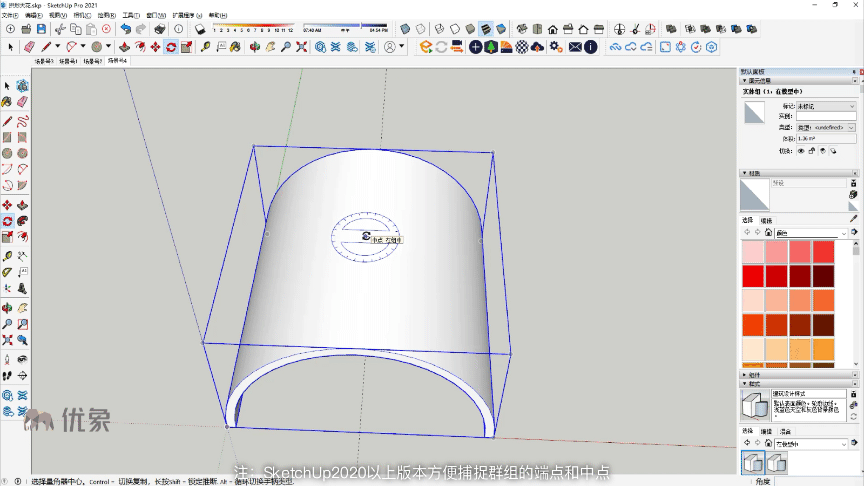

选择群组模型的中点旋转复制90°（注：SketchUp以上版本方便捕捉群组点端点和中点）
▼
第6步

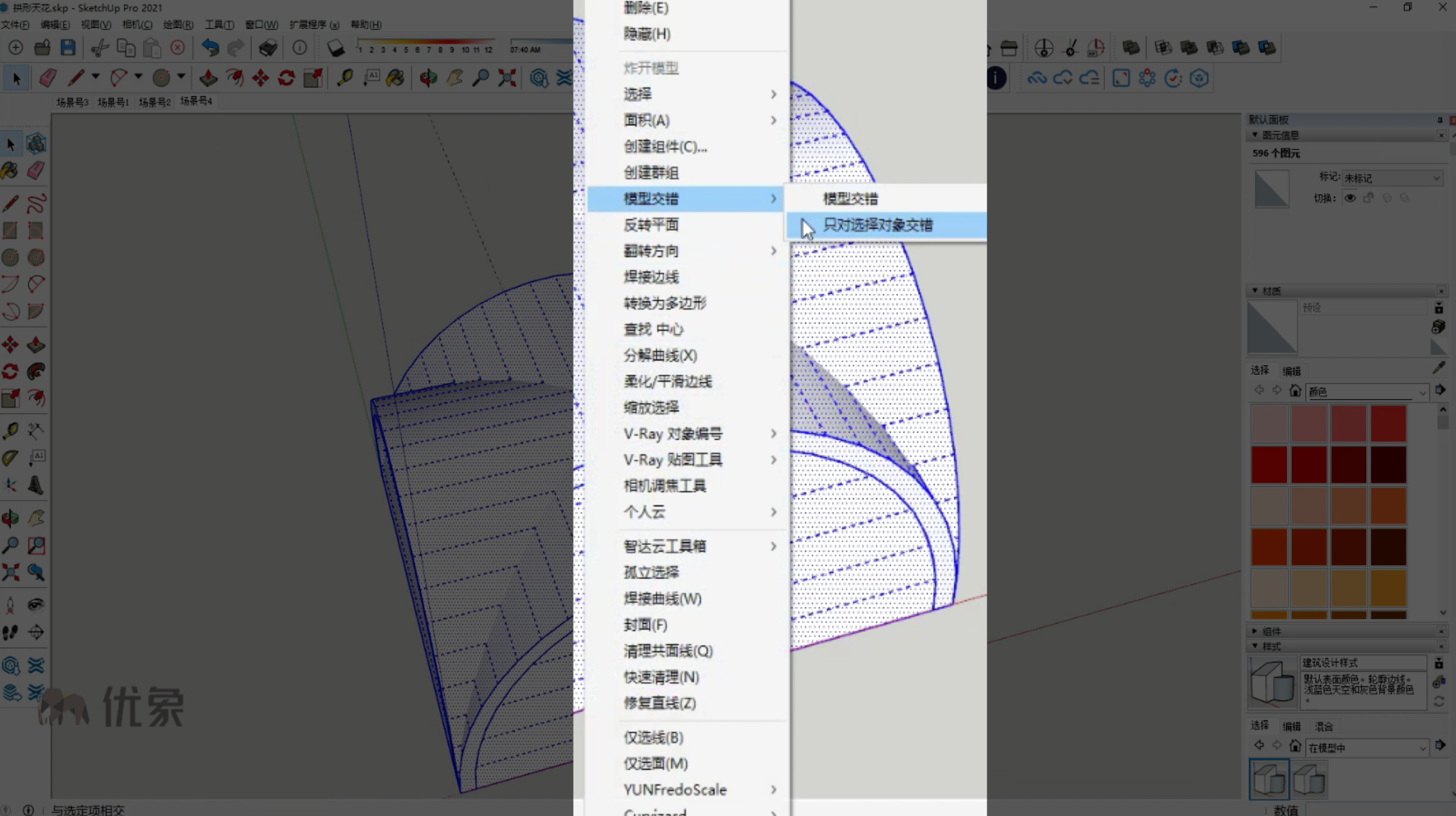

将两个模型炸开后，全选模型，右键菜单找到模型交错点击<只对选择模型交错>
▼
第7步

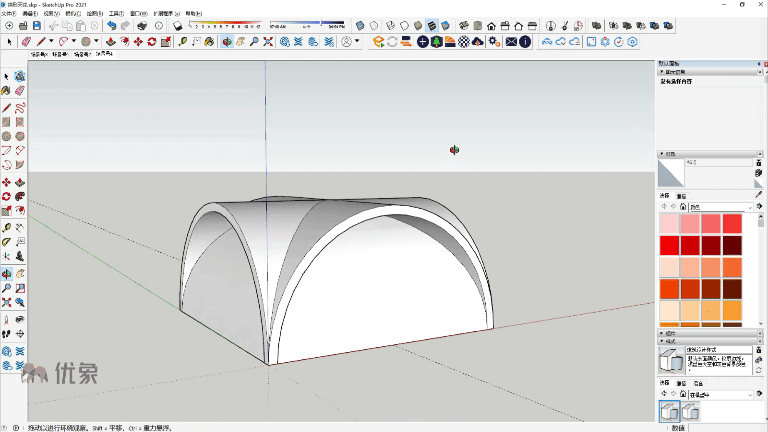

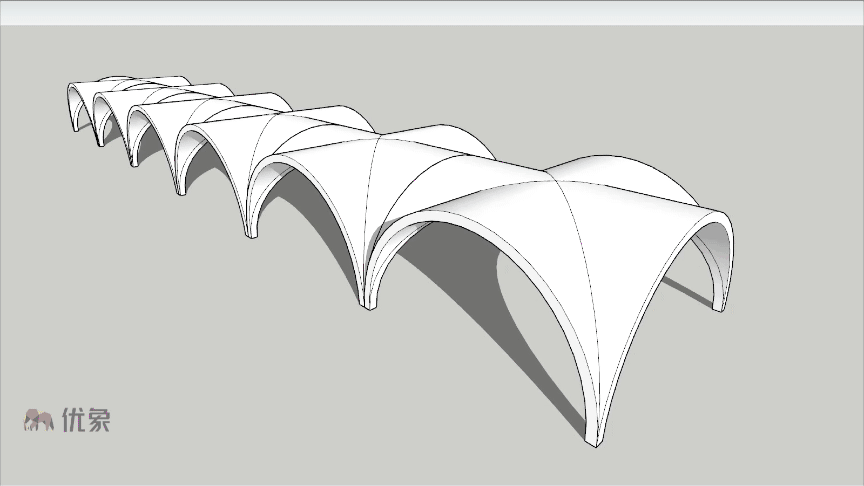

再把多余的面和线删除，最后将模型成组，这样我们的拱形天花模型就绘制完成了。
▼
