LayOut学员作品:用SketchUp+LayOut做水塔施工图

LayOut学员作品

SketchUp+LayOut做水塔施工图

SketchUp模型完成之后,通过LayOut可以快速输出各种的施工图纸。

小编这次分享一下优象的学员案例,他能够把LayOut应用到了自己的工作中。

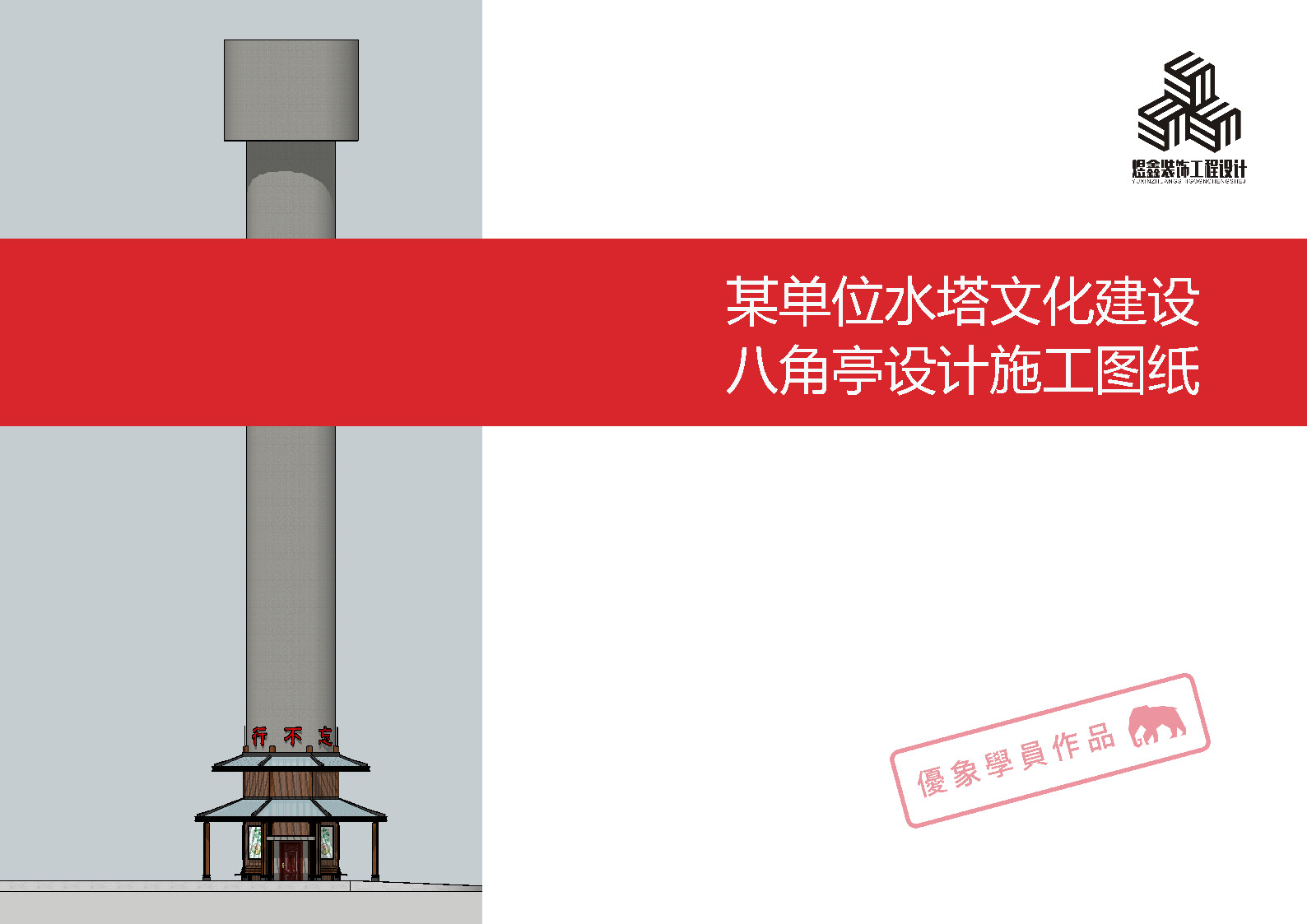

施工图_页面_01

某单位水塔文化建设 八角亭设计施工图纸 (优象学员:往昔)

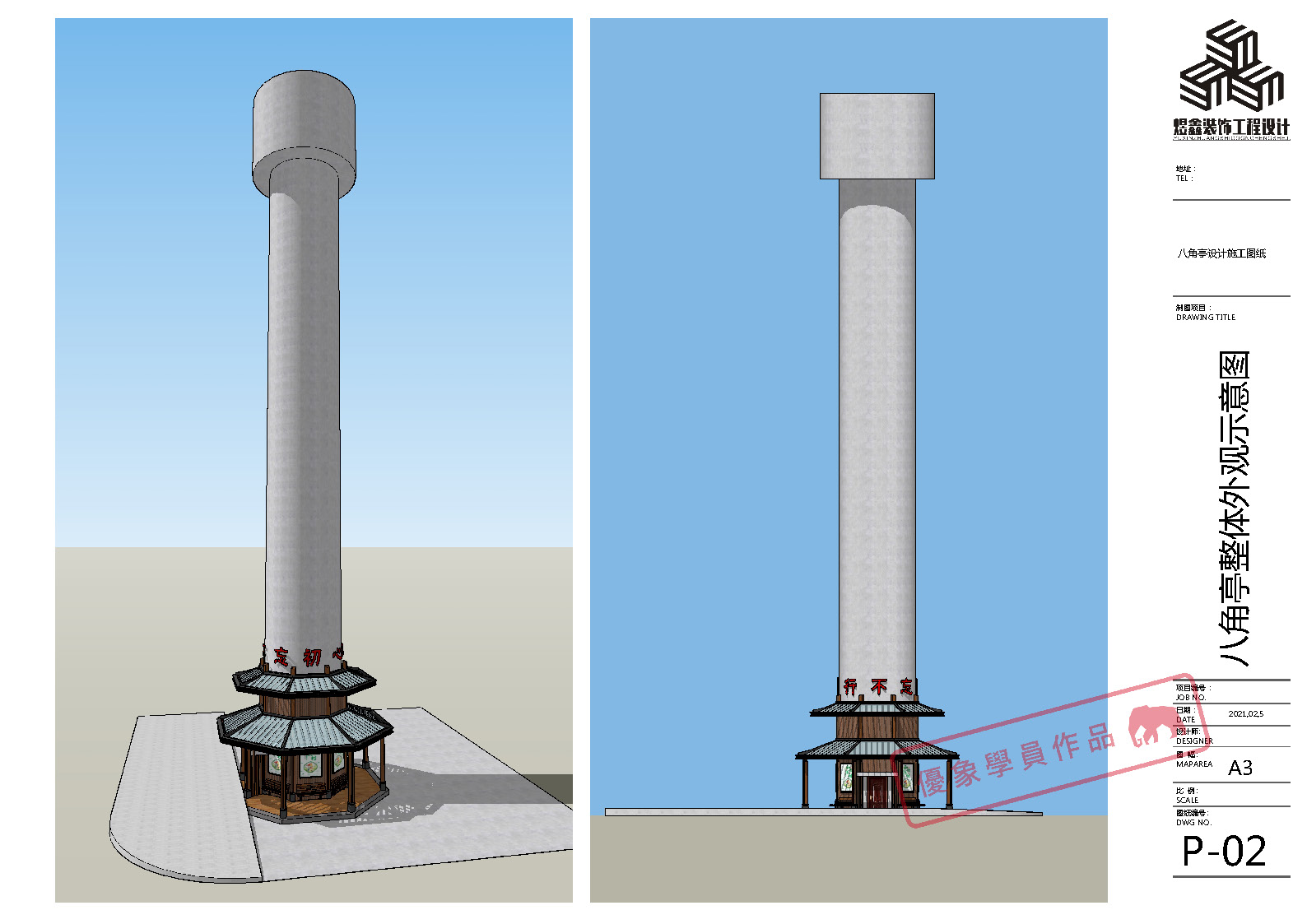

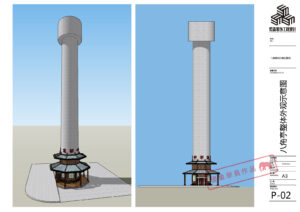

施工图_页面_03

SketchUp是一款很好的设计建模软件,我们快速还原出结构模型,并在表面进行方案设计。

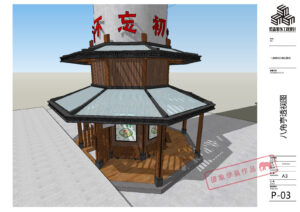

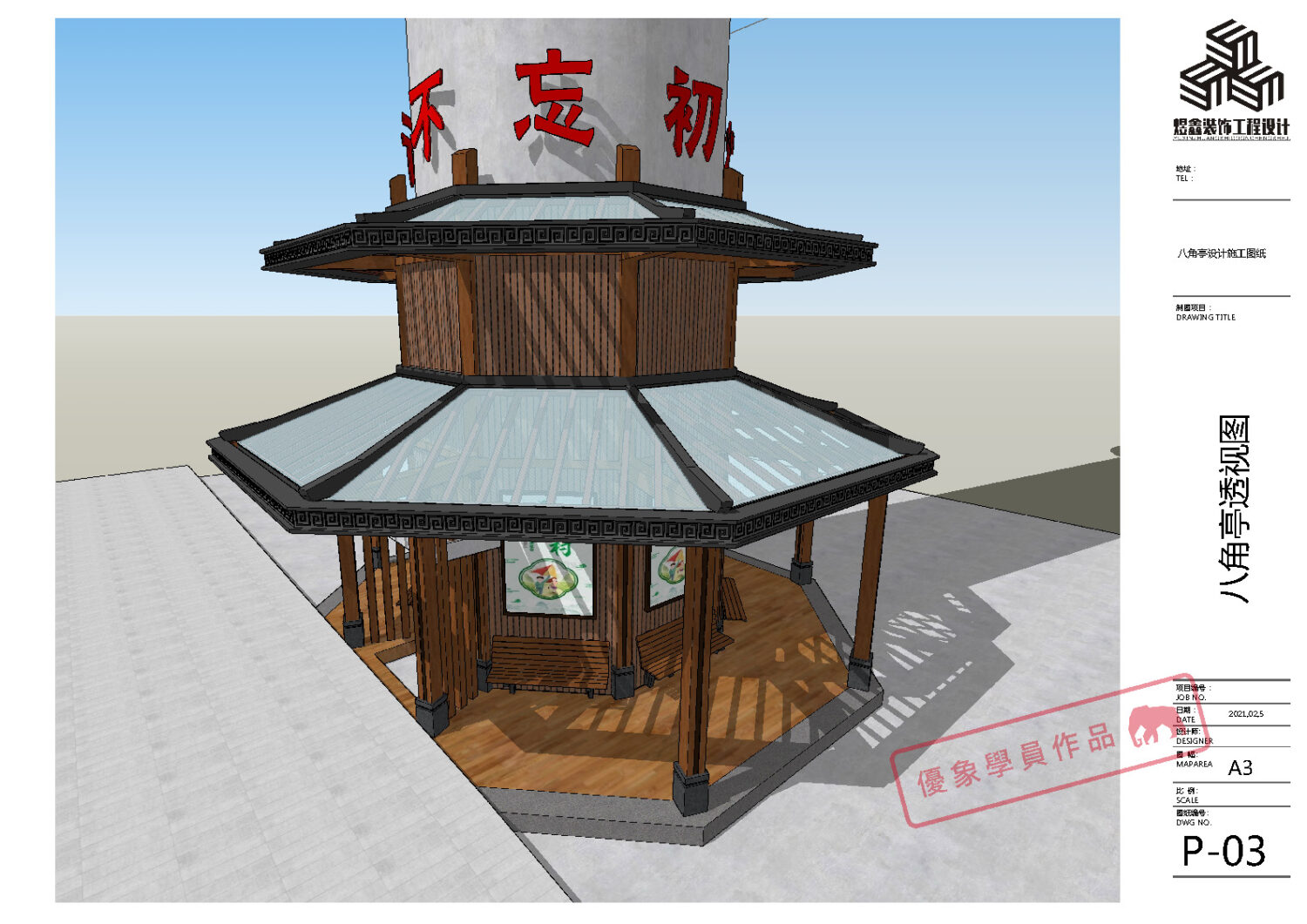

施工图_页面_04

完成之后,我们通过模型进行内部沟通,商意细节部分,并可以马上进行修改。

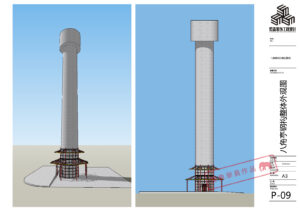

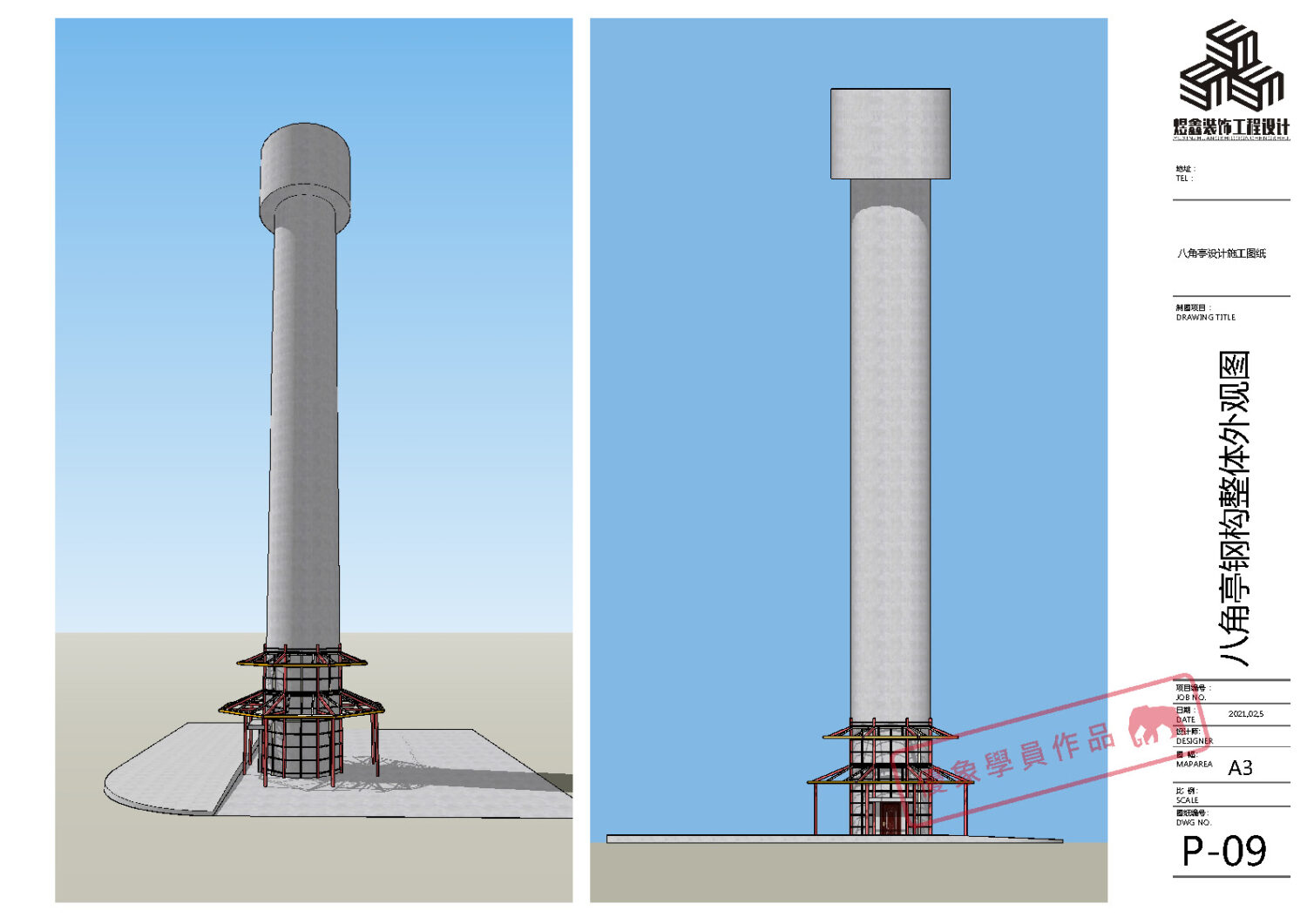

施工图_页面_10

我们对建模需要做一定的规范,对模型进行管理和区分图层(标记),方便我们进行模型内部的结构分析。

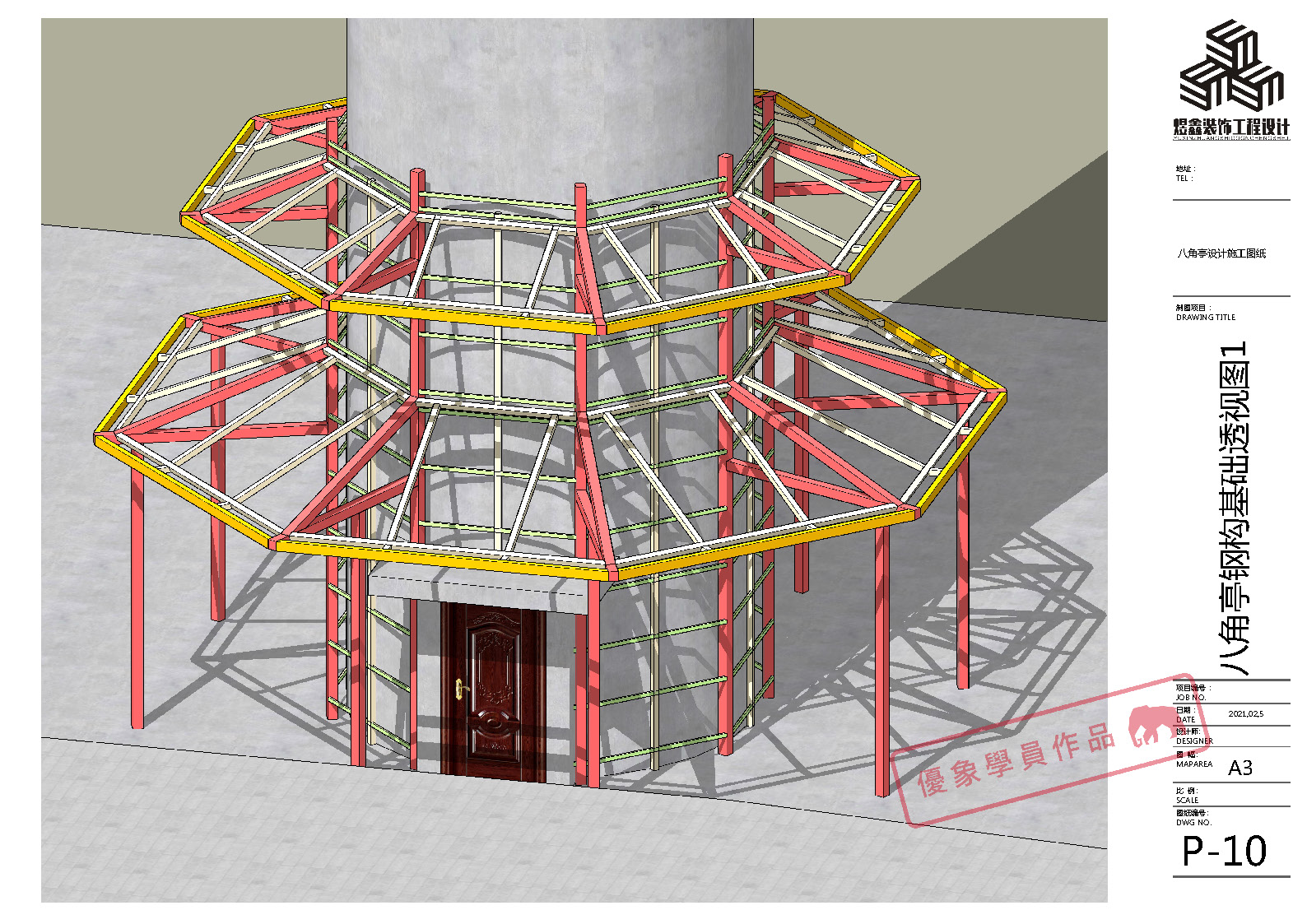

施工图_页面_11

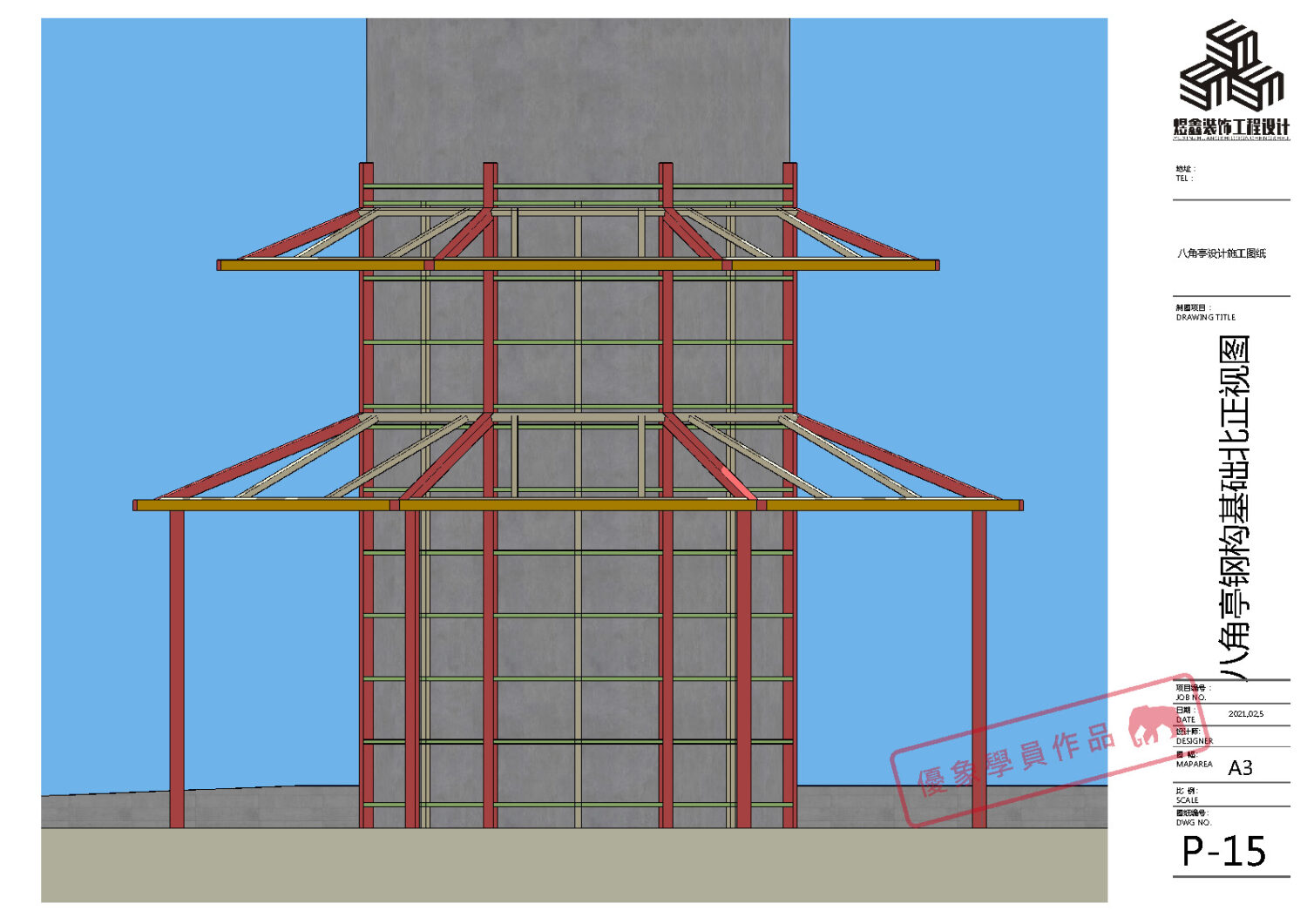

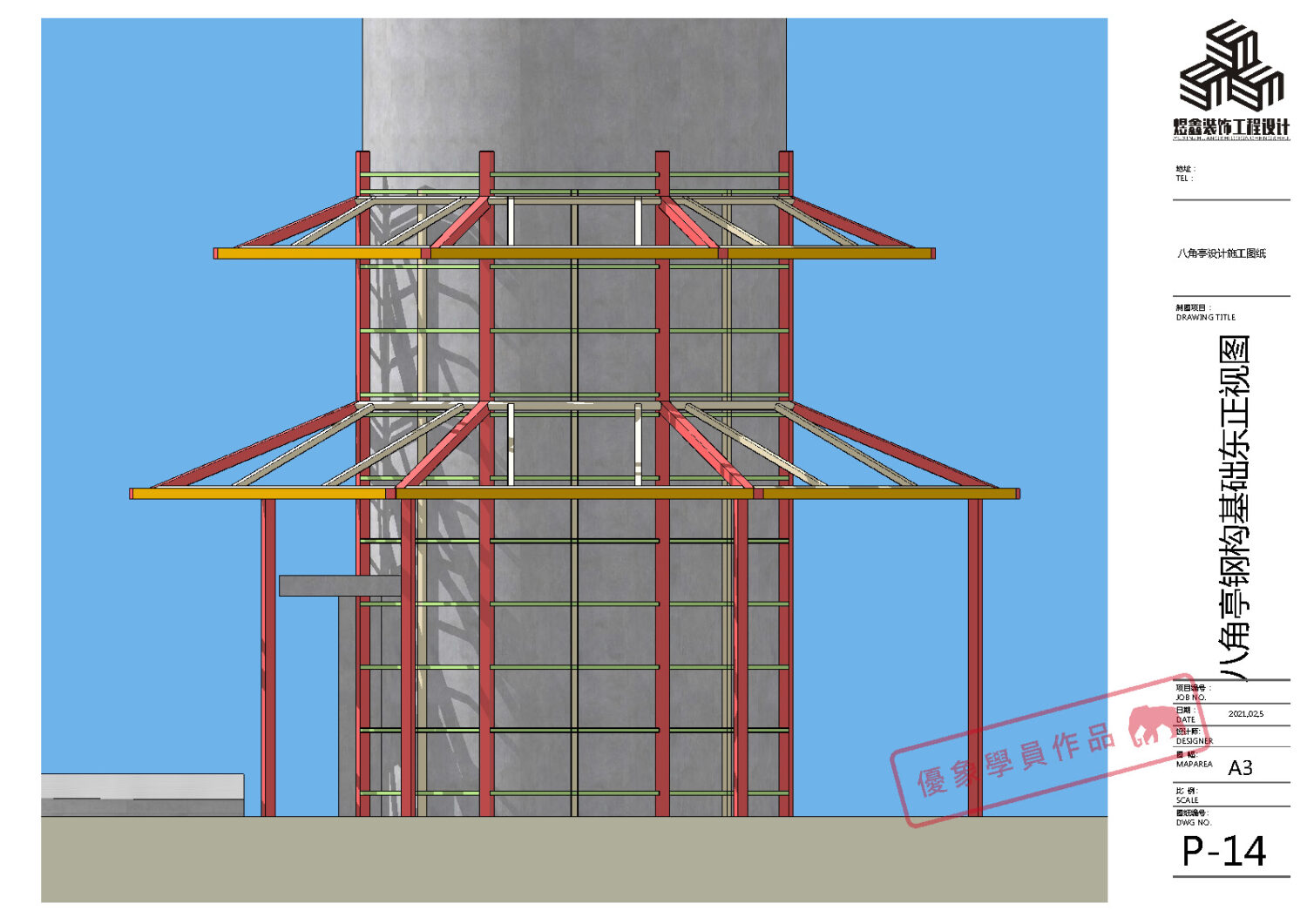

在整个建模过程中,把钢结构也绘制出出来,提供了后期材料算量的可能性。并让钢结构施工部分参与进来。

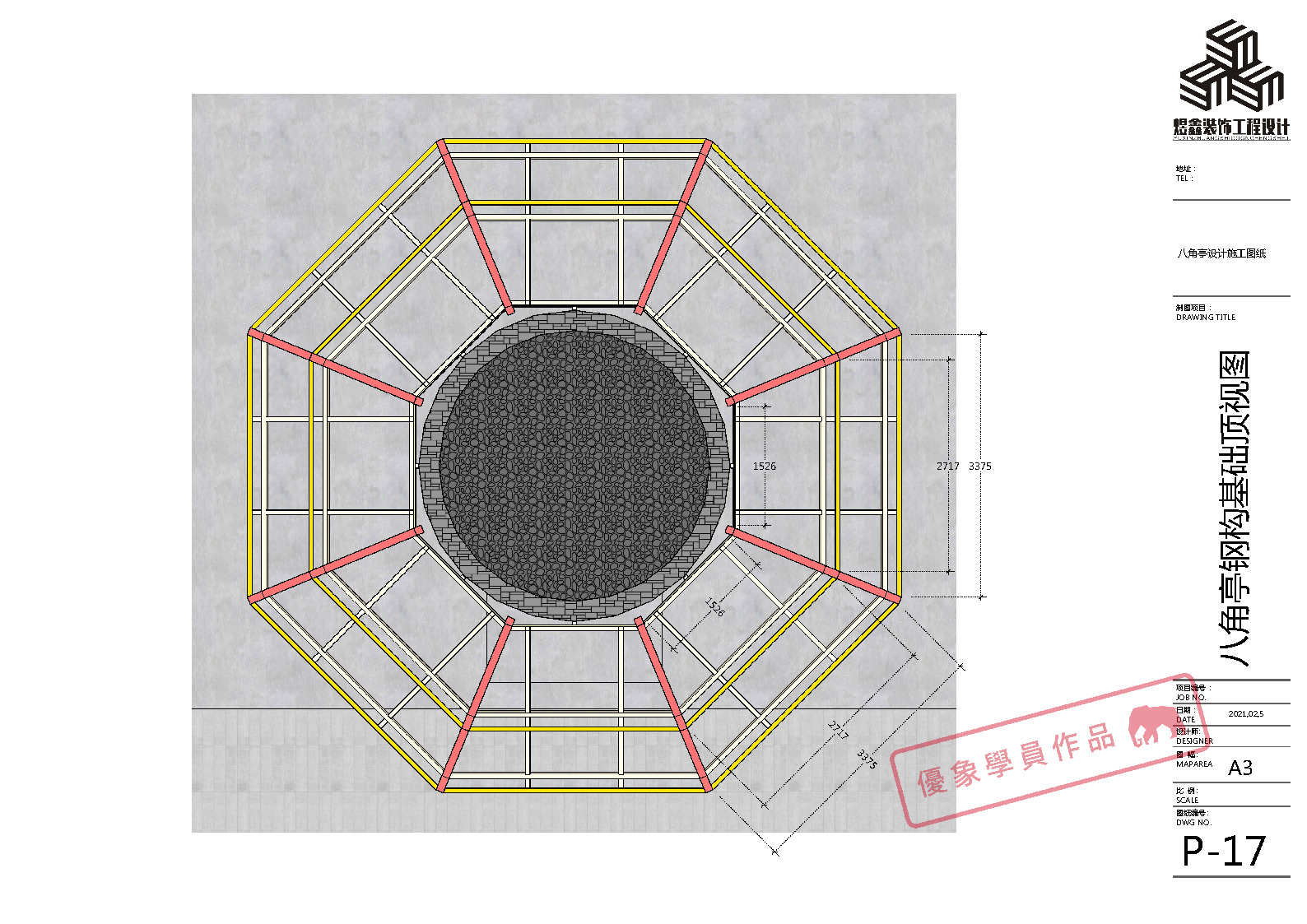

施工图_页面_18

模型做好之后,我们跳过了CAD出图部分,直接使用LayOut进行出图,做出对应的标注尺寸。

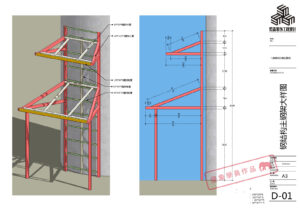

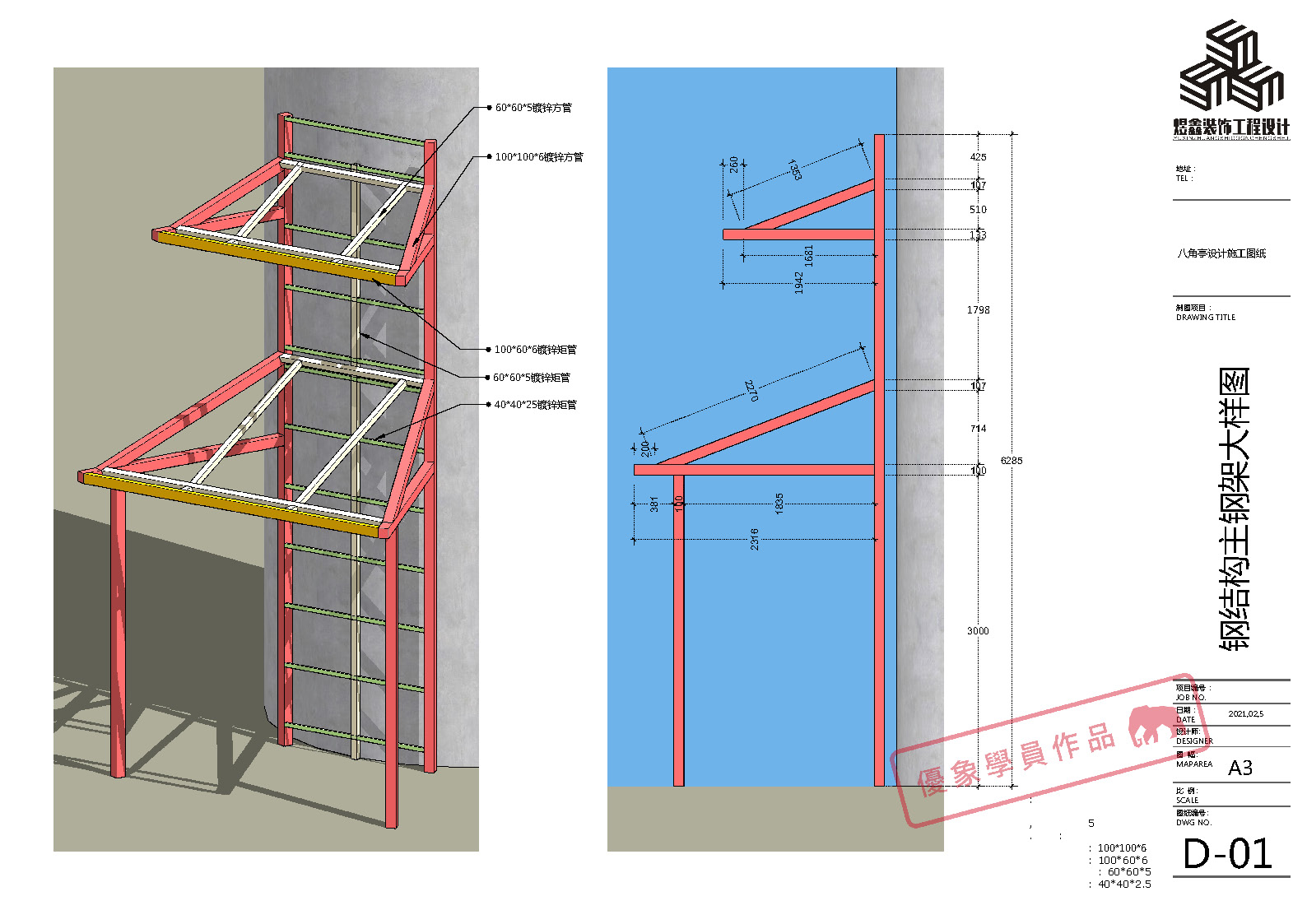

施工图_页面_19

以及做相关的三维图纸说明,特别是钢结构部分,标注材质是自动化识别出文字的。

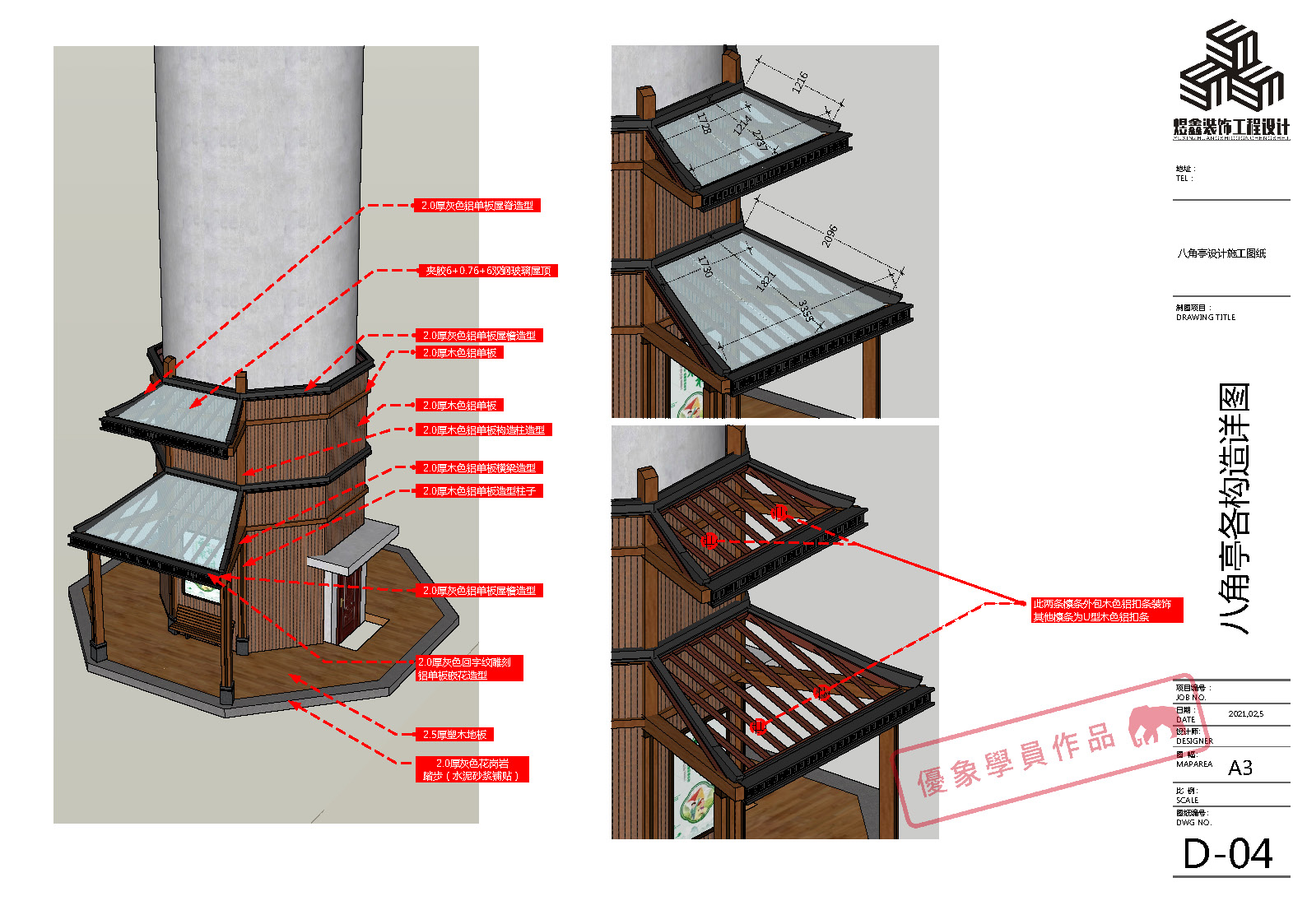

施工图_页面_22

三维图纸的信息标注相对二维的CAD更加容易读图,相对位置也很好理解。

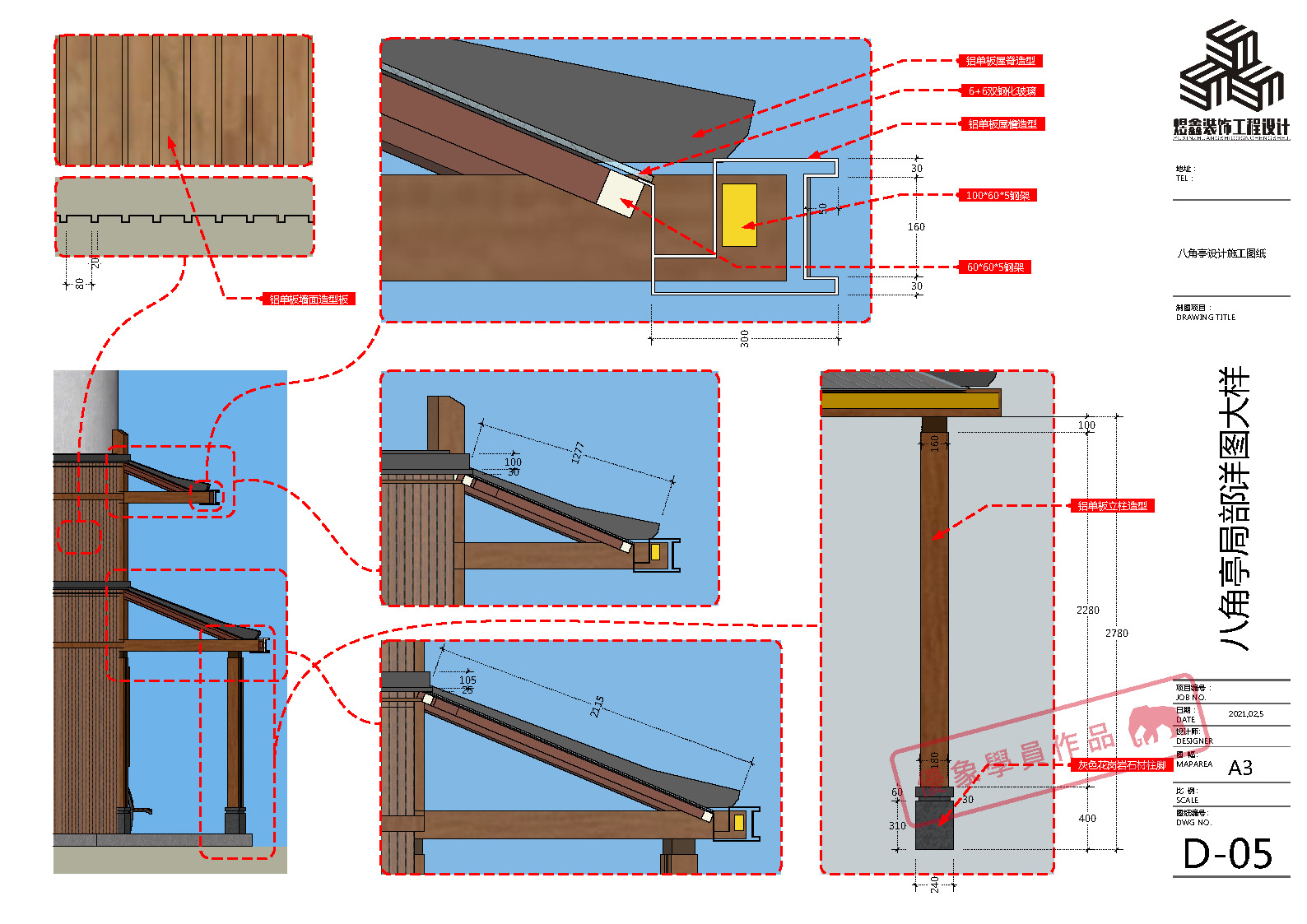

施工图_页面_23

做这样的放大节点图在LayOut是很简单快速的事情,让人一眼就可以看懂。

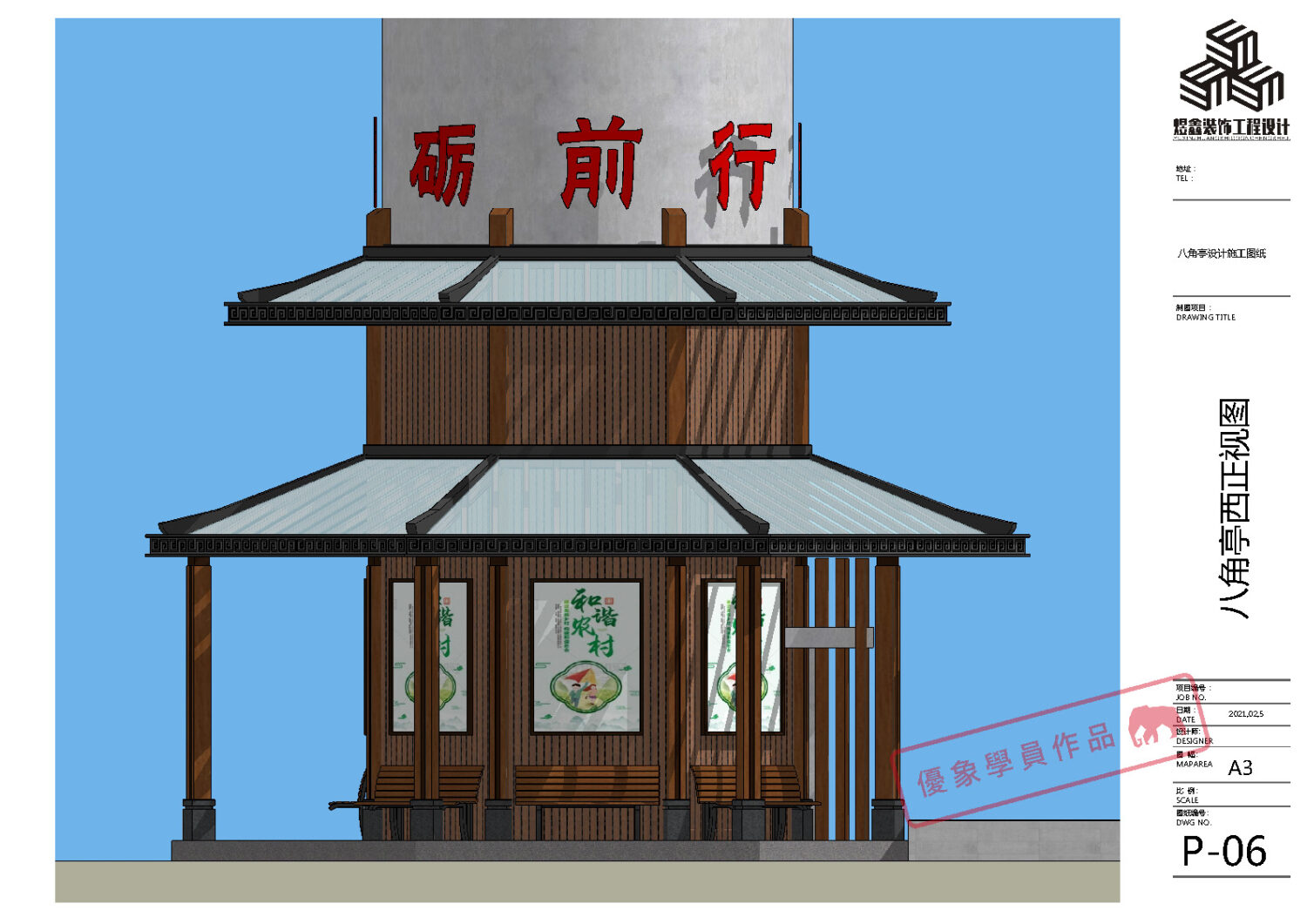

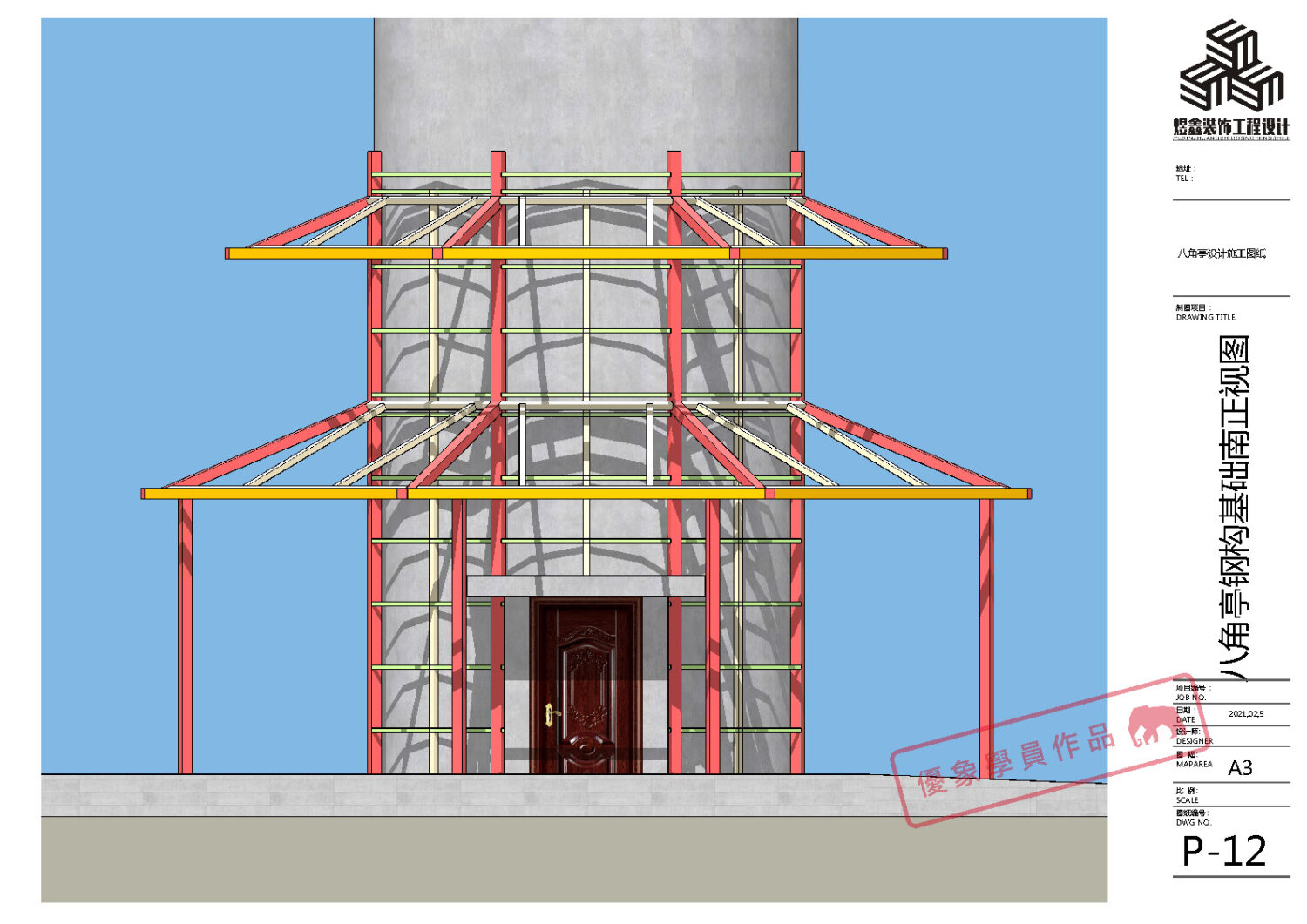

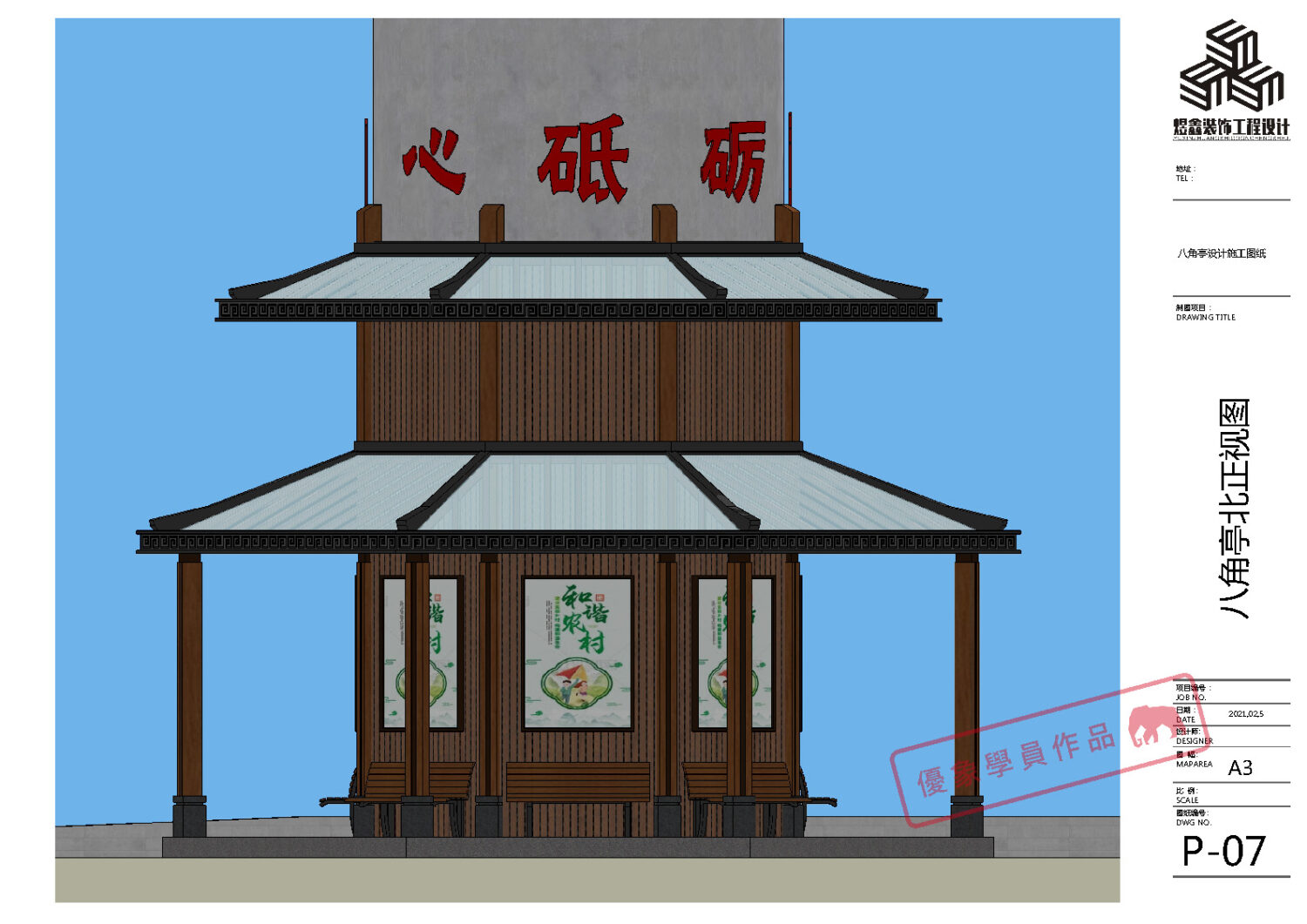

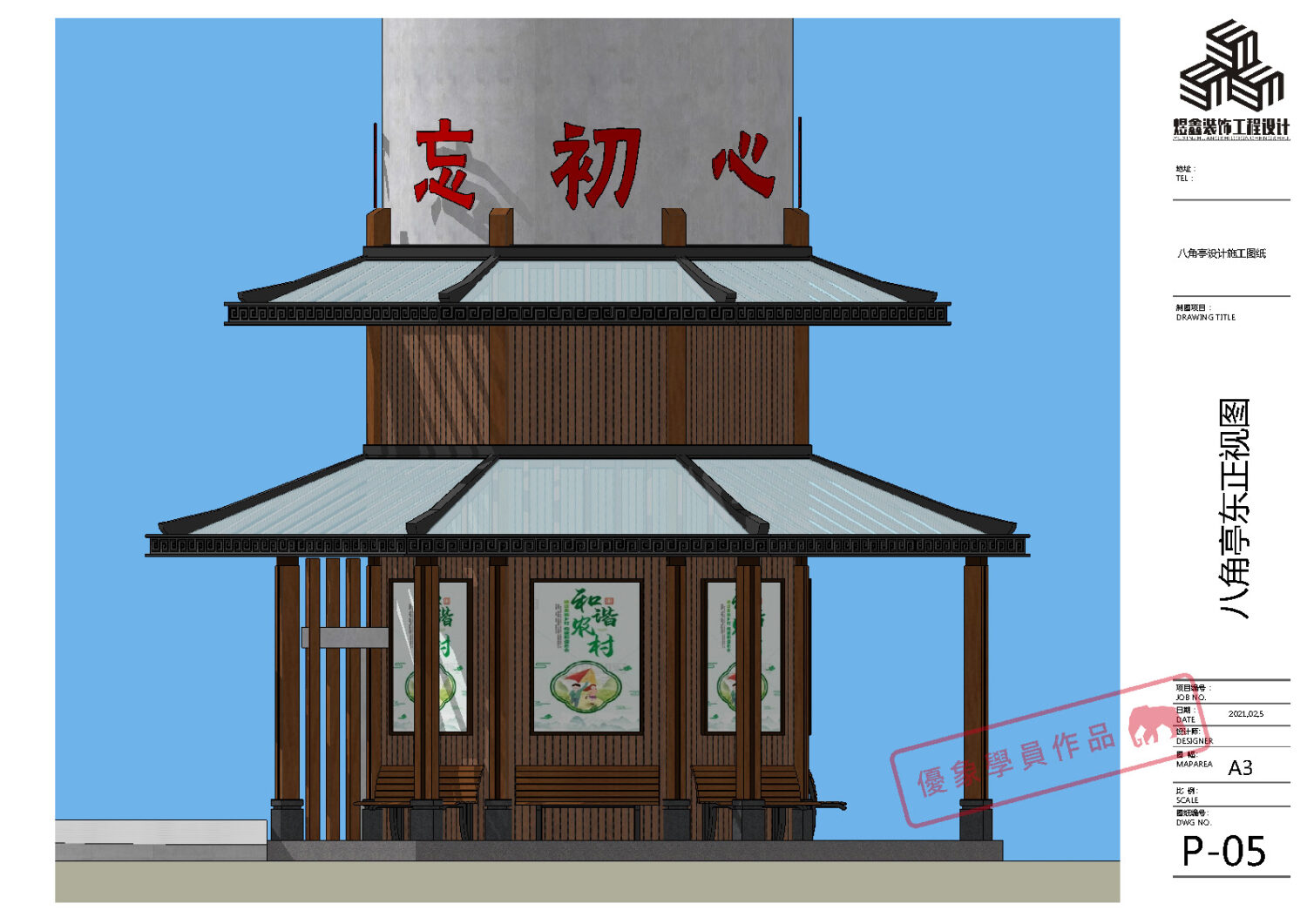

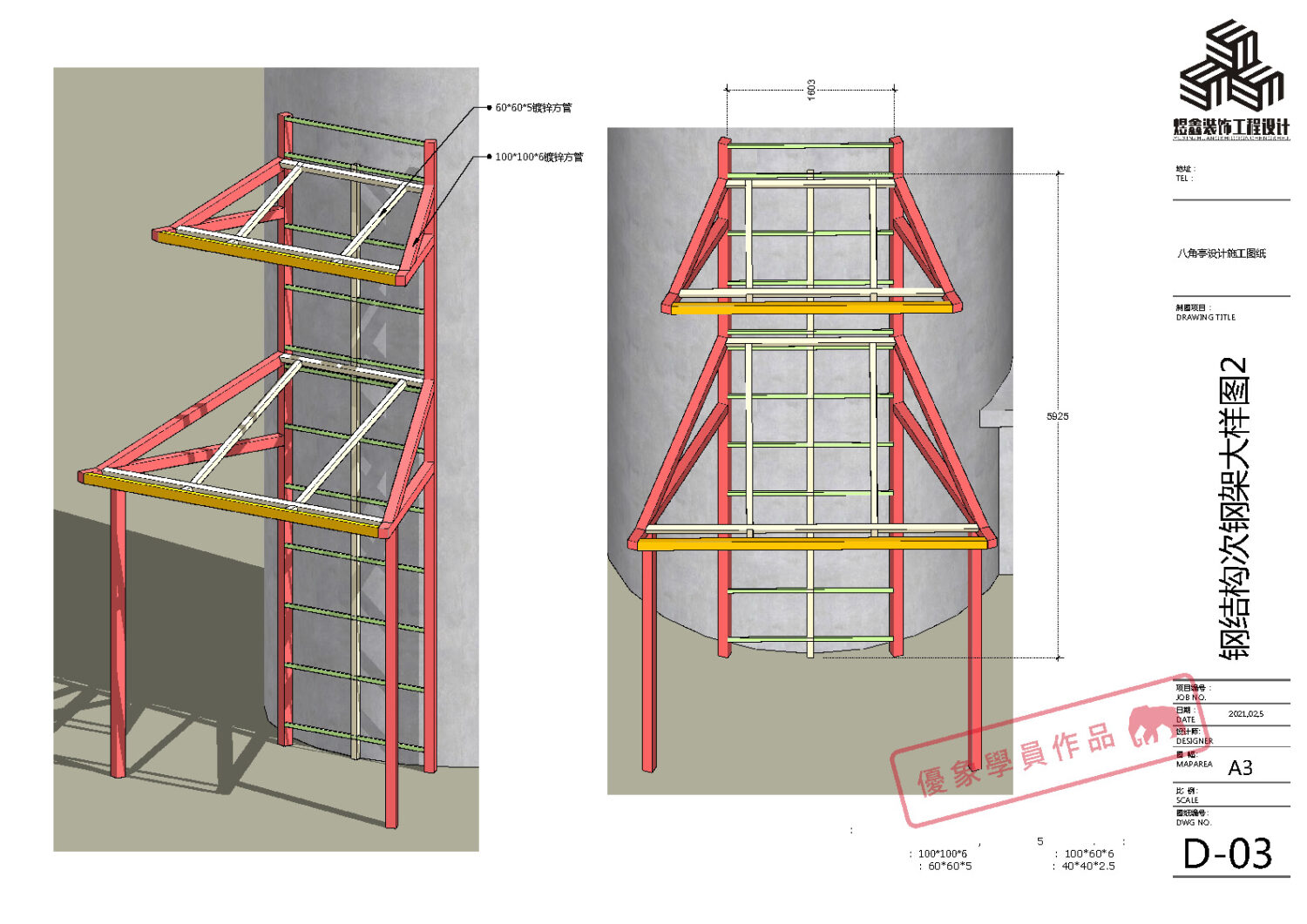

以下是案例的完整图纸内容

以下LayOut彩色施工图的更多学习资料,有兴趣的同学可以进行了解:
