VertexTools2用户手册-用户界面

原文链接    翻译:优象   未经许可不可转载

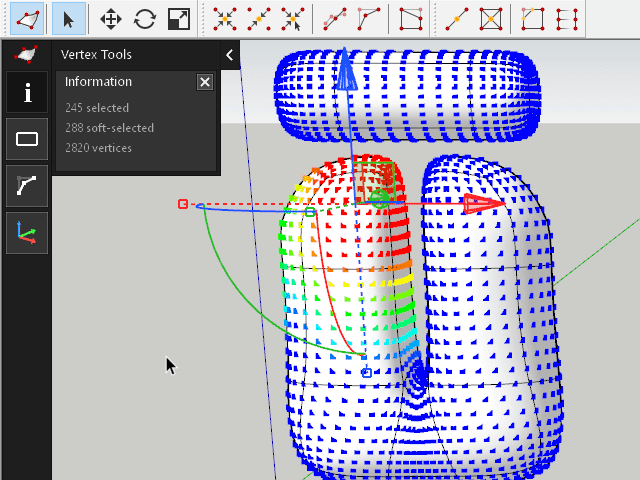

用户界面

顶点工具的菜单位于SketchUp的工具菜单下。顶点编辑模式可以从其子菜单中激活。这些菜单显示了Vertex Tools中的大多数功能,允许您分配快捷键以加快工作流程。

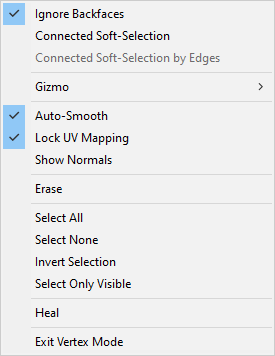

上下文菜单

在顶点编辑期间,可以使用自定义上下文菜单。它可以访问取决于活动顶点编辑工具的功能和首选项。

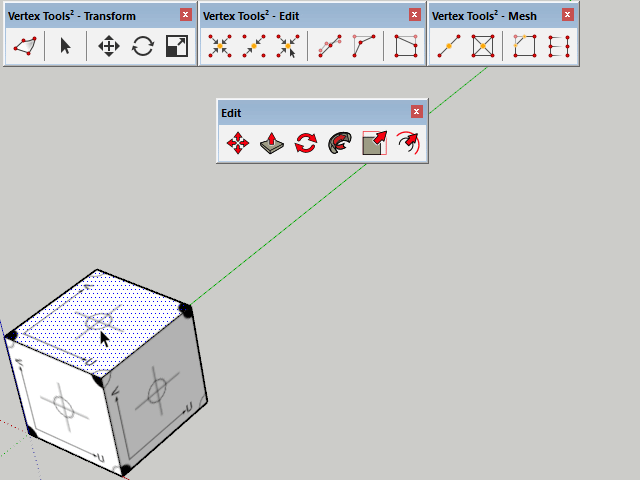

工具栏

可通过以下方式访问:
菜单栏»查看»工具栏

转换工具栏

变换工具栏是“顶点工具”的主要工具栏。该工具栏可打开/关闭“顶点模式”,并包含基本的移动,旋转和缩放。


编辑工具栏

“编辑”工具栏提供了一整套用于处理现有顶点的工具。

  • 合并均值
  • 合并封闭顶点
  • 合并到点
  • 制作平面
  • 放松
  • 滑动

网格工具栏

网格工具栏提供了创建新顶点,几何图形的工具。

  • 插入顶点
  • 斜角

侧板

编辑顶点时,会出现一组面板,其中包含各种可用工具的信息和选项。每个面板可以折叠以节省屏幕空间。
边栏及其面板可以停靠在SketchUp视口的左侧或右侧。它不能分离并移动到其他地方。


信息面板

信息面板显示顶点总数以及选择的顶点总数的概述。

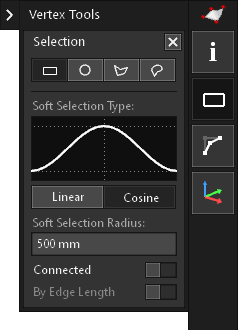

选择面板

选择面板使您可以操纵当前的选择和选择模式。

选择工具的矩形,圆形,多边形和手绘选择形状之间进行选择。
软选择类型:在线性或余弦衰减 之间进行选择,以进行软选择。
软选择半径:设置软选择半径
连接的:切换软选择是否只影响连接的几何体。
按边长:切换软选择是否仅应影响到与选定顶点之间的边长距离的连接几何体。


放松面板

放松轴

选择“放松”操作可以在哪些轴上移动顶点。
放松边界:切换是否应使用“松弛”操作影响网格边界处的顶点。


Gizmo面板

提供用于机械手Gizmo的选项。这些选项也可以在Gizmo的上下文菜单中找到。
对准:选择Gizmo如何在视口中自行对齐。
方向锁定:切换在使用Rotation-Gizmo时Gizmo是否应该重新定向自身。
可见:切换机械手Gizmo的可见性。


工具栏

在顶点模式下,调用“选择”,“移动”,“旋转”或“缩放”的快捷方式将激活这些工具的“顶点工具”版本,而不是本机工具。
使用这些工具的菜单和工具栏按钮时,也可以使用。集成是无缝的。
