VertexTools2用户手册-选择中

原文链接    翻译:优象   未经许可不可转载

选择工具

可通过以下方式访问:
菜单栏»工具»顶点工具²»选择…
工具栏»顶点工具²-变换»选择

激活最后使用的选择形状工具。正常选择修改适用于所有选择形状:
添加到选择:按住Ctrl(Windows)或⌥ Option(macOS)。
从选择中删除:按住Ctrl+ ⇧ Shift(Windows)或⌥ Option(macOS)。
切换选择:按住⇧ Shift

选择类型

顶点选​​择工具具有多种选择类型的选择,以允许根据情况进行精确选择。


 矩形选择

菜单栏»工具»顶点工具²»选择»选择矩形
顶点模式»边栏»选择»矩形选择
按住鼠标左键创建一个矩形选择区域,或单击一个顶点以添加单个顶点。

循环选择

菜单栏»工具»顶点工具²»选择»选择圆
顶点模式»边栏»选择»圆选择
按住鼠标左键可创建一个圆形选择区域,或单击一个顶点以添加单个顶点。

 多边形选择

菜单栏»工具»顶点工具²»选择»选择多边形
顶点模式»边栏»选择»多边形选择
单击以将点添加到多边形选择。双击以完成多边形。

徒手选择

菜单栏»工具»顶点工具²»选择»选择手绘
顶点模式»边栏»选择»徒手选择
在移动光标的同时按住鼠标左键以创建手绘选择形状。

软选择

可通过以下方式访问:
顶点模式»边栏»选择»软选择半径
顶点模式» VCB

在选择工具处于活动状态时,通过在VCB中输入距离来设置软选择。距选定顶点此距离之内的顶点也会受到修改几何的工具的影响。离选择越远,受影响的程度就越小。这可以通过对红色,橙色,黄色,绿色和蓝色的顶点进行颜色编码来说明,其中红色为100%,蓝色为0%。


软选择形状

可通过以下方式访问:
菜单栏»工具»顶点工具²»选择…»线性/余弦软选择
顶点模式»边栏»选择»线性/余弦
软选择半径有两种类型的衰减。线性衰减会影响顶点与它们与选定对象之间的距离成正比。余弦衰减使用余弦曲线影响顶点。


连通几何

可通过以下方式访问:
菜单栏»工具»顶点工具²»选择…»连接的软选择
顶点模式»上下文菜单»连接的软选择
顶点模式»边栏»选择»已连接
默认情况下,软选择会影响当前上下文中的所有几何图形。这意味着,如果一个实体中的实体都在同一实体集合中并且半径足够大以覆盖两个实体,则选择它们可能会影响另一个实体。
要限制软选择仅影响连接的几何体的网格,请切换此选项。

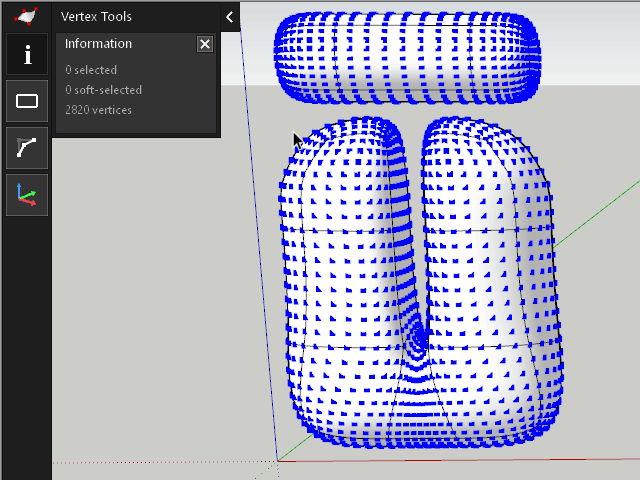

(请参见下面的屏幕截图示例)

通过边长连接

可通过以下方式访问:
菜单栏»工具»顶点工具²»选择…»通过边连接软选择
顶点模式»上下文菜单»通过边连接的软选择
顶点模式»边栏»选择»按边长
有时,您甚至可能希望通过遵循网格的形状来限制软选择以更严格地扩展。例如,如果您选择U形网格的一个尖端,但又不想影响U形的另一端。


忽略背面

可通过以下方式访问:
菜单栏»工具»顶点工具²»选择…»忽略背面
顶点模式»上下文菜单»忽略背面
从上下文菜单中启用此选项,以防止选择附着在指向远离相机的面上的顶点。垂直于相机的脸部被视为可见。
请观看此视频,以获取更多说明和使用此功能的示例: youtube.com


注意:当线框模式或X射线模式处于活动状态时,此选项无效。

注意:这与仅选择可见顶点不同。仍将选择连接到指向相机但被其他对象遮挡的面的顶点。


修改选择

选择仅可见

可通过以下方式访问:
菜单栏»工具»顶点工具²»选择…»仅选择可见
顶点模式»上下文菜单»仅选择可见
如果只想滤除摄像机可见的选定顶点,请使用此功能。如果您选择的顶点很多,这是一个缓慢的功能,可能需要一段时间。

全选

可通过以下方式访问:
菜单栏»工具»顶点工具²»选择…»全选
顶点模式»上下文菜单»全选
选择当前上下文中的所有顶点。

不选择

可通过以下方式访问:
菜单栏»工具»顶点工具²»选择…»不选择
顶点模式»上下文菜单»不选择
取消选择任何选定的顶点。

反选选择

可通过以下方式访问:
菜单栏»工具»顶点工具²»选择…»反转选择
顶点模式»上下文菜单»反转选择
反转选择,以便取消选择所有已选择的内容,反之亦然。
