SketchUp施工图高效出图课
SketchUp＋云图纸系统插件，完成从模型到施工图的全流程
课程围绕 SketchUp＋云图纸系统插件展开：在 SketchUp 中组织模型和场景，完成尺寸、文字与剖切表达，再通过云图纸系统插件进行图纸排版、PDF / CAD 输出与云端交付。从平面、立面到柜子图纸，整个出图流程都使用这套组合完成。
一处修改，全套图纸一键同步
告别 CAD 多文件反复改、反复导
传统做法里，一张平面图改了，立面、节点、说明常常要手工逐张检查，漏改就容易出错。SU云图纸系统把图纸集中到同一个项目里管理，更新后可统一同步与版本留痕，减少“改一处、漏三处”的返工风险，特别适合方案频繁迭代的工装、家装和展陈项目。
一个 SketchUp 模型，同步导出 PDF 与 CAD 图纸
三维彩色出图、CAD 自动分层，继承 SU 标注与文字，让模型到图纸的衔接更顺畅。
云图纸是一款面向 SketchUp 的图纸输出插件，支持将同一个模型无缝同步导出为 PDF 和 CAD 图纸，满足方案展示、图纸编辑与交付需求。
PDF 可展示带有尺寸标注和文字说明的三维彩色图纸，直观呈现定制家具的材质、结构与细节；CAD 导出保留完整线条，自动区分图层与颜色，并继承 SU 中的标注和文字，减少重复整理，方便后续编辑与深化设计。
PDF 可展示带有尺寸标注和文字说明的三维彩色图纸，直观呈现定制家具的材质、结构与细节；CAD 导出保留完整线条，自动区分图层与颜色，并继承 SU 中的标注和文字，减少重复整理，方便后续编辑与深化设计。

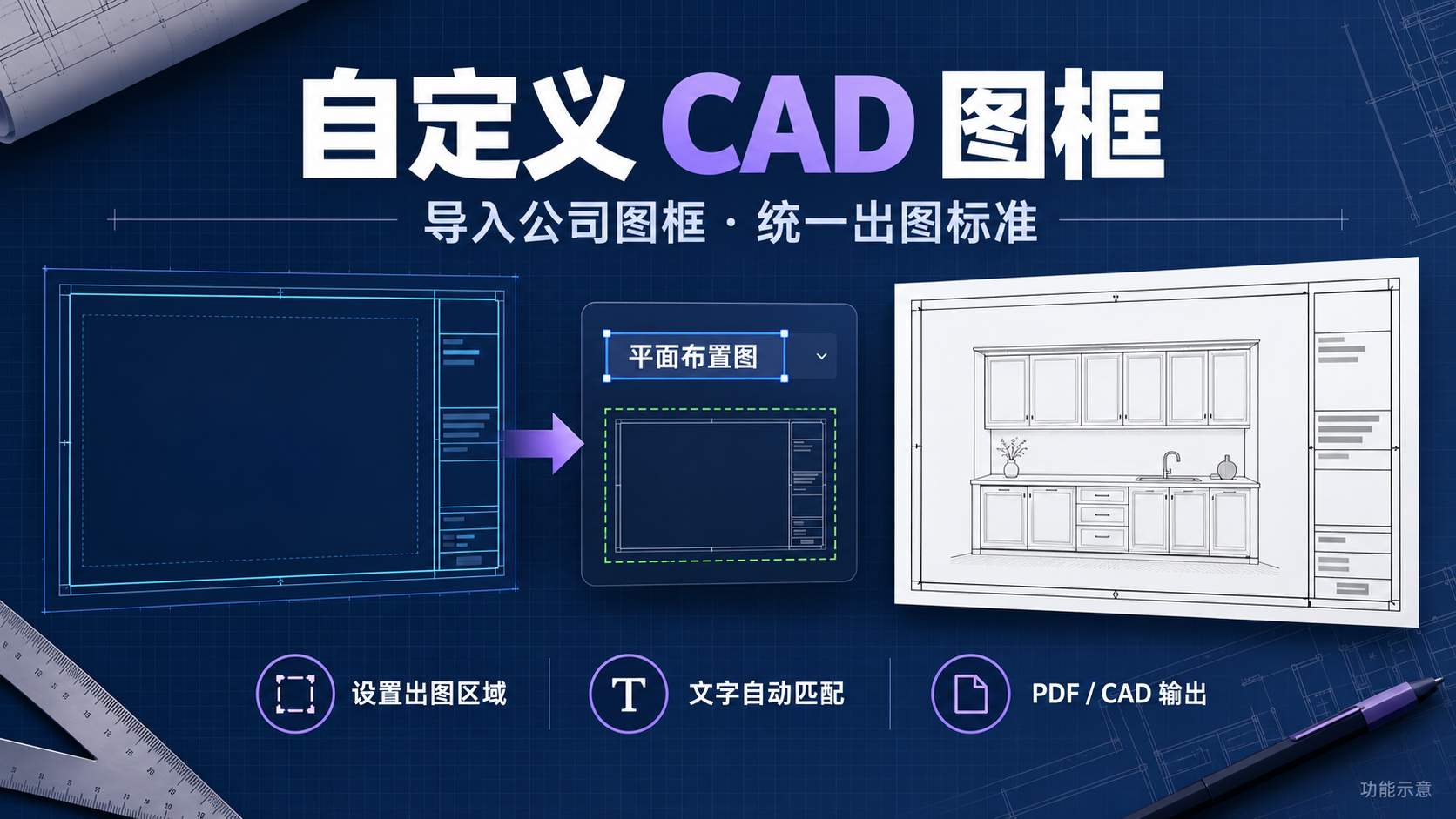

导入自定义 CAD 图框，沿用公司出图标准
保留图框线条与文字，设置出图区域，让整套图纸使用统一标准。
已有公司的 CAD 图框，不必在出图时重新绘制。可将 DXF 图框导入云图纸系统；DWG 可经本机转换后导入，也可先另存为 DXF。
在内置 CAD 预览中选择整张图框边界与放图位置，让平面、立面、剖切及布局内容按指定区域输出。
图框文字可修改为固定内容，也可绑定当前图纸名称、场景名称、项目名称、日期、图号和比例。选中文字即可调整大小、位置与对齐，多行说明可设置换行宽度，减少逐张填写与排版的重复工作。
适合已有企业图框标准的设计公司、工作室和协作团队，让家装、工装及定制柜子图纸沿用统一的交付样式。
在内置 CAD 预览中选择整张图框边界与放图位置，让平面、立面、剖切及布局内容按指定区域输出。
图框文字可修改为固定内容，也可绑定当前图纸名称、场景名称、项目名称、日期、图号和比例。选中文字即可调整大小、位置与对齐，多行说明可设置换行宽度，减少逐张填写与排版的重复工作。
适合已有企业图框标准的设计公司、工作室和协作团队，让家装、工装及定制柜子图纸沿用统一的交付样式。
手机就能看图，现场沟通不再靠“口述”
施工队、甲方、监理都能随时查看最新图
在 SketchUp 中完成模型与图纸表达，通过云图纸系统插件组织图纸并生成分享入口。现场人员用手机即可查看图纸，沟通直接对着同一项目进行，减少反复传文件和版本确认。
图纸、模型、分享链接一体化
不再“图纸在A盘，模型在B盘，链接在群里”
模型、图纸和分享入口分散管理时，团队成员需要四处寻找资料。使用 SketchUp＋云图纸系统插件，可以在项目中组织模型与图纸，并集中管理云端查看和分享入口，让项目交付更有条理。
2D/3D联动模块
从“看不懂空间”到“图模一体理解”
图纸与3D模型一键切换，平面-立面-节点-空间关系快速定位，交底更直观。
跨地域协作更轻松
总部、分公司、工地同看一套图
传统模式下跨城市协作常靠邮件/网盘反复传文件，版本错位很常见。云图纸用在线项目为中心，设计、深化、采购、施工都可以同步获取同一套图纸信息，尤其适合连锁门店、异地项目、总包分包协同场景。
项目交付更专业，客户感知更好
从“发文件”升级为“交付系统”
传统交付往往是把 DWG/PDF 打包发给客户，体验一般。云图纸可提供标准化项目视图与分享方式，让客户更容易理解设计成果和施工内容，提升专业形象，适合需要品牌化交付的设计公司和工作室。
2D图纸与3D模型一键联动查看
SU云图纸 + 3D模型浏览，彻底打通“看图”和“看空间”
课程使用 SketchUp＋云图纸系统插件完成模型到图纸的出图流程，再结合3D模型浏览进行交付查看。在同一项目语境下对照平面、立面、剖切与三维空间：看图纸时对照模型定位，看模型时查看相应图纸信息，让设计、深化与现场沟通更直观。
SketchUp 3D 水电施工模型
施工监理云端直接浏览
告别纸质图纸！可视化交底，大幅提升现场沟通效率。可直接在 SketchUp 内添加标注与文字说明，扫码即可快速浏览模型！
SketchUp施工图效率插件
从方案整理、标注、剖切到图纸输出
专为标注、材料说明、剖切表达等施工图工作设计，帮助设计师在 SketchUp 中更高效完成从模型到出图的流程。它可以让你：快速完成标注、统一整理材料说明、提升剖切与图纸表达效率、减少重复手动整理工作、让施工图输出更清晰、更标准、更高效适合需要用 SketchUp 完成方案深化、施工图表达、材料标注和图纸整理的设计师使用。

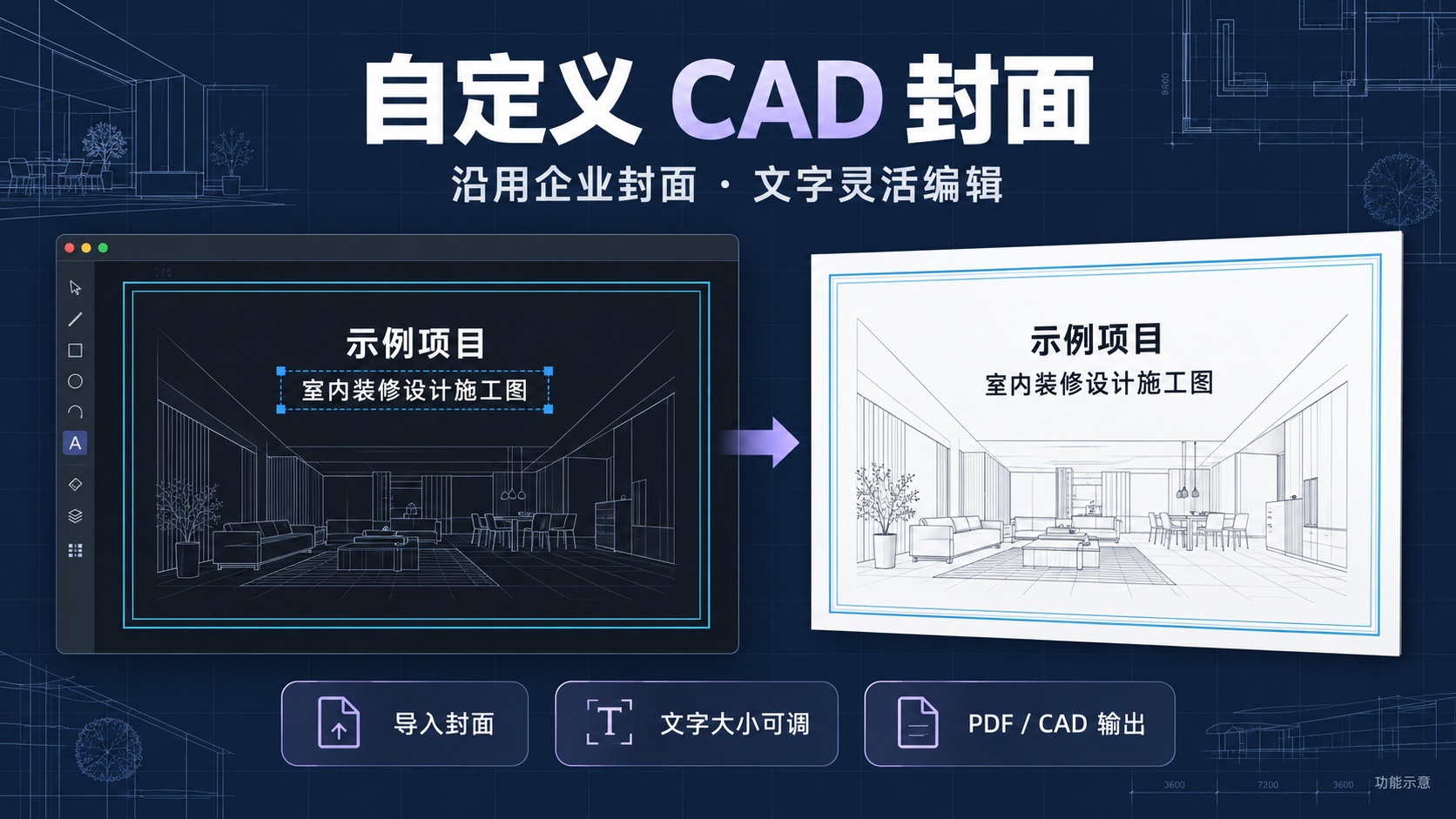

SketchUp 云图纸封面图制作
图片封面、图片＋信息、自定义 CAD 封面，按项目交付需要选择。
封面图现支持三种方式：图片封面可直接使用已设计好的封面图片；图片＋信息可配合项目文字快速制作；自定义 CAD 封面可导入现有 DXF 封面，也可使用经本机转换的 DWG 封面，沿用公司的线条、Logo 和文字版式。
导入后，在 CAD 预览中选择封面范围，直接点击文字修改内容或绑定项目名称等变量，并调整文字大小、位置、对齐和多行说明。封面与普通图框分别设置，可配合 PDF / CAD 图纸输出，让封面、目录和各类图纸形成统一的交付风格。
CAD 图框与封面的导入、文字大小调整需使用支持该功能的新版云图纸系统，版本及获取方式请咨询客服。
导入后，在 CAD 预览中选择封面范围，直接点击文字修改内容或绑定项目名称等变量，并调整文字大小、位置、对齐和多行说明。封面与普通图框分别设置，可配合 PDF / CAD 图纸输出，让封面、目录和各类图纸形成统一的交付风格。
CAD 图框与封面的导入、文字大小调整需使用支持该功能的新版云图纸系统，版本及获取方式请咨询客服。
插座点位图
还在 CAD 里一个个手动添加图块吗？
无需 CAD 手动添加图块，SketchUp 即可制作。依托模型 1:1 还原点位，参数标注、尺寸出图一站式完成，点位更准、效率更高。
天花吊顶图
SketchUp模型完成后,如何快速绘制天花吊顶图
不用反复切换软件,直接在 SketchUp 里完成天花标注和材料说明,配合标签文本插件，一键快速修改标注内容.
模型即图纸，灯具图一键搞定
全程 SketchUp 操作，自动标注，修改便捷
摒弃 CAD 中转流程，SketchUp 依托模型自动完成灯具标注、尺寸及标签制作，高效又精准。
SketchUp 直出全套立面施工图
依托模型生成立面，精准剖切标注，免 CAD 转换高效出图
借助优象流程，可由平面图生成立面模型，精准剖切并完成标注与材质说明，全程使用 SketchUp 出全套立面施工图，无需跳转 CAD，交付更高效。
全屋定制图纸
模型做好,定制图纸精确可落地
基于一套统一的模型即图纸的流程,我们解决了快速批量出柜子多视图多剖切面的流程问题,柜子模型做好之后提供了快速完成尺寸标注、材料信息等说明,无需通过CAD用最直接的方式输出图纸!
水路点图系统
快速标注水位信息，模型与图纸同步更新，高效汇总数据表。
开关面板系统
灯具连线图需要表达灯具与开关之间的对应关系。在 SketchUp 中放置相应类型的开关模型，结合模型图例、尺寸和文字说明，再通过云图纸系统插件组织出图场景、排版与输出，完成灯具连线图的表达。
