W Coffee从模型到落地的全流程介绍

用草图大师出LayOut施工图的真实案例

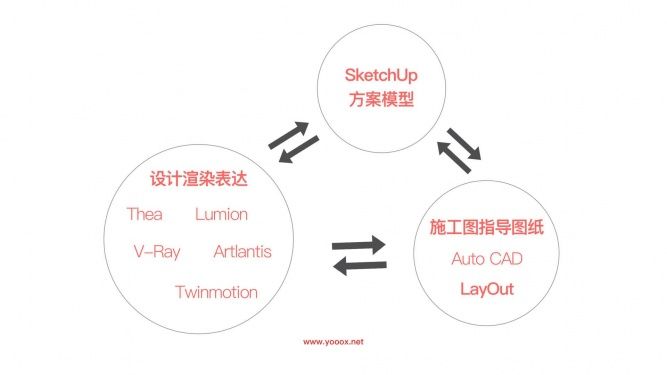

下面案例我们采用SketchUp+VFS+LayOut的工作流程来解决设计问题

  • 痛点：为了项目能够高质量实施落地，最大程度上从整个设计项目的全生命周得到更好的控制，传统的CAD绘图方法已经不能够满足我们的工作需要。我们需要另辟蹊径，寻需找解决方案。
  • 优化流程：其中比较突出的问题在于施工图纸，我们在施工图纸的绘制上做出了全新的变革，使用了SketchUp+LayOut绘制施工图。
  • LayOut：并不是说我们对LayOut使用熟悉，无论是CAD还是LayOut都只是一个工具，我们强调的是各个软件工作流程的合理运用。
  • 项目特点：全案采用SketchUp模型作为方案推敲和设计，并利用模型结合LayOut出全套施工图纸。
  • 用到的软件：
          CAD：制作原始结构图和平面布置图。
          SketchUp：用于制作方案模型。
          LayOut：用于制作施工图纸。
          Excle：搭配LayOut制作图纸信息。
          VFS3.4：用于制作渲染效果图。

完工效果照片

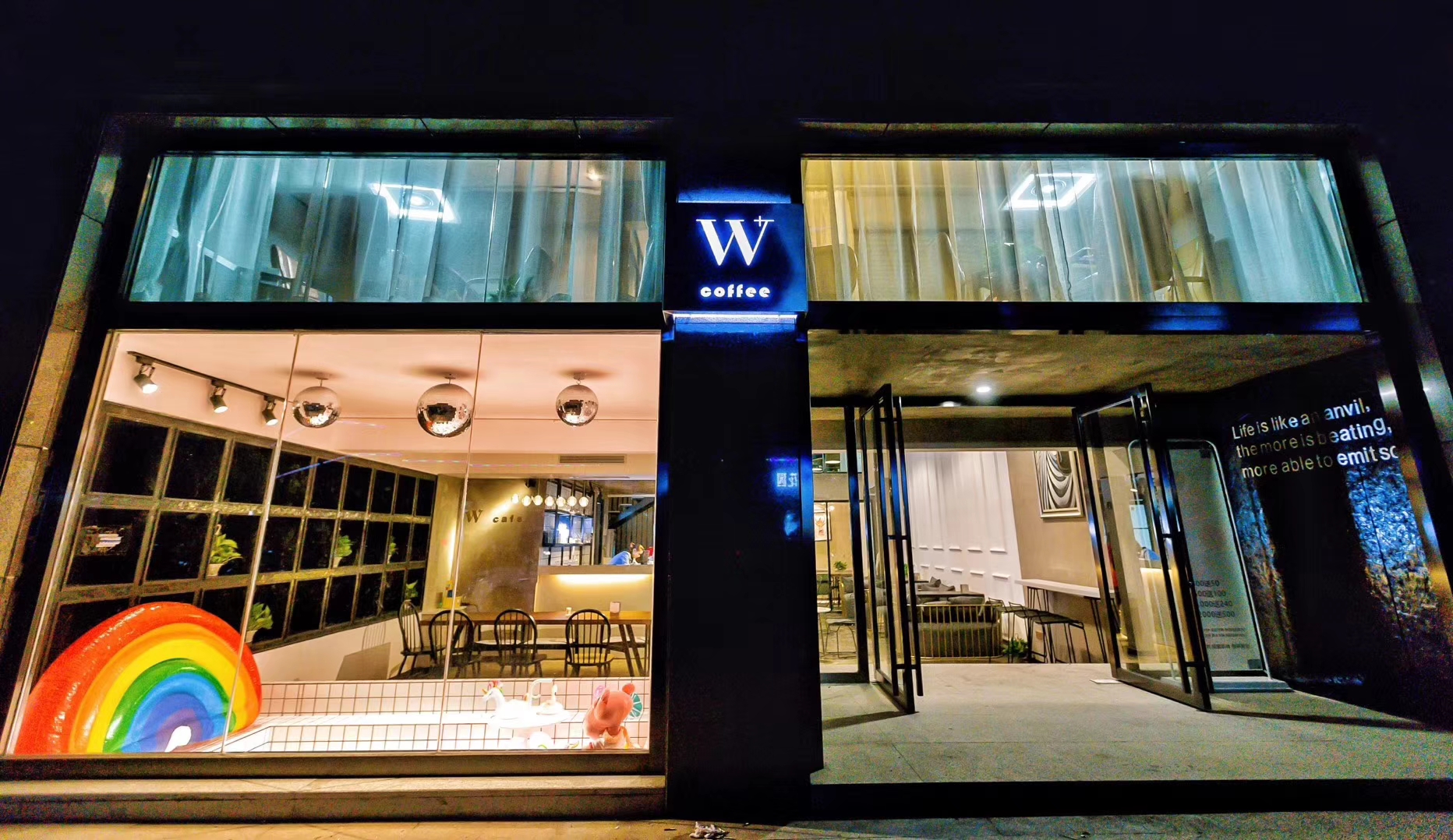

62ABA89CDB121B

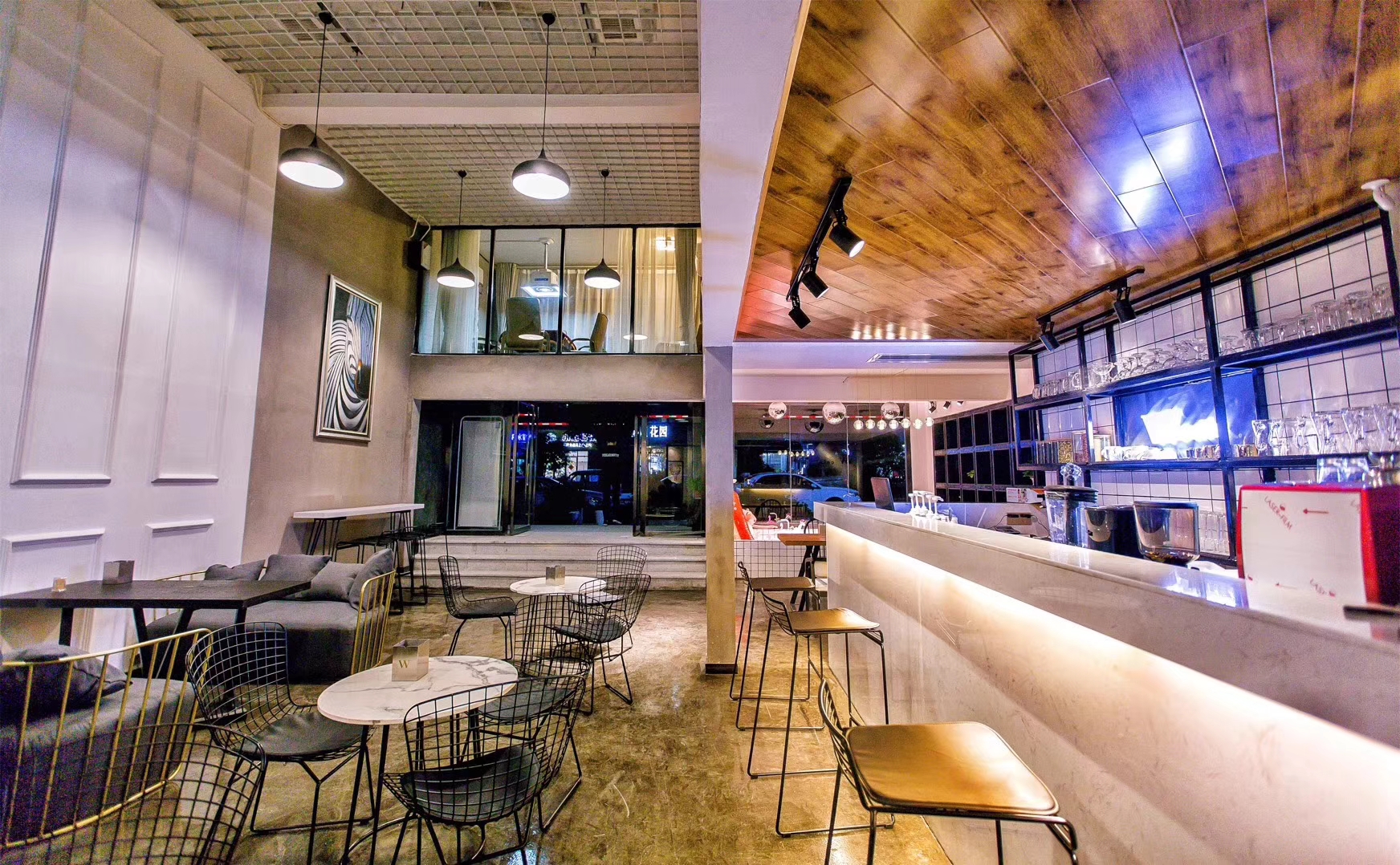

BA3D7723121AF1
EFF858C62FFFD5

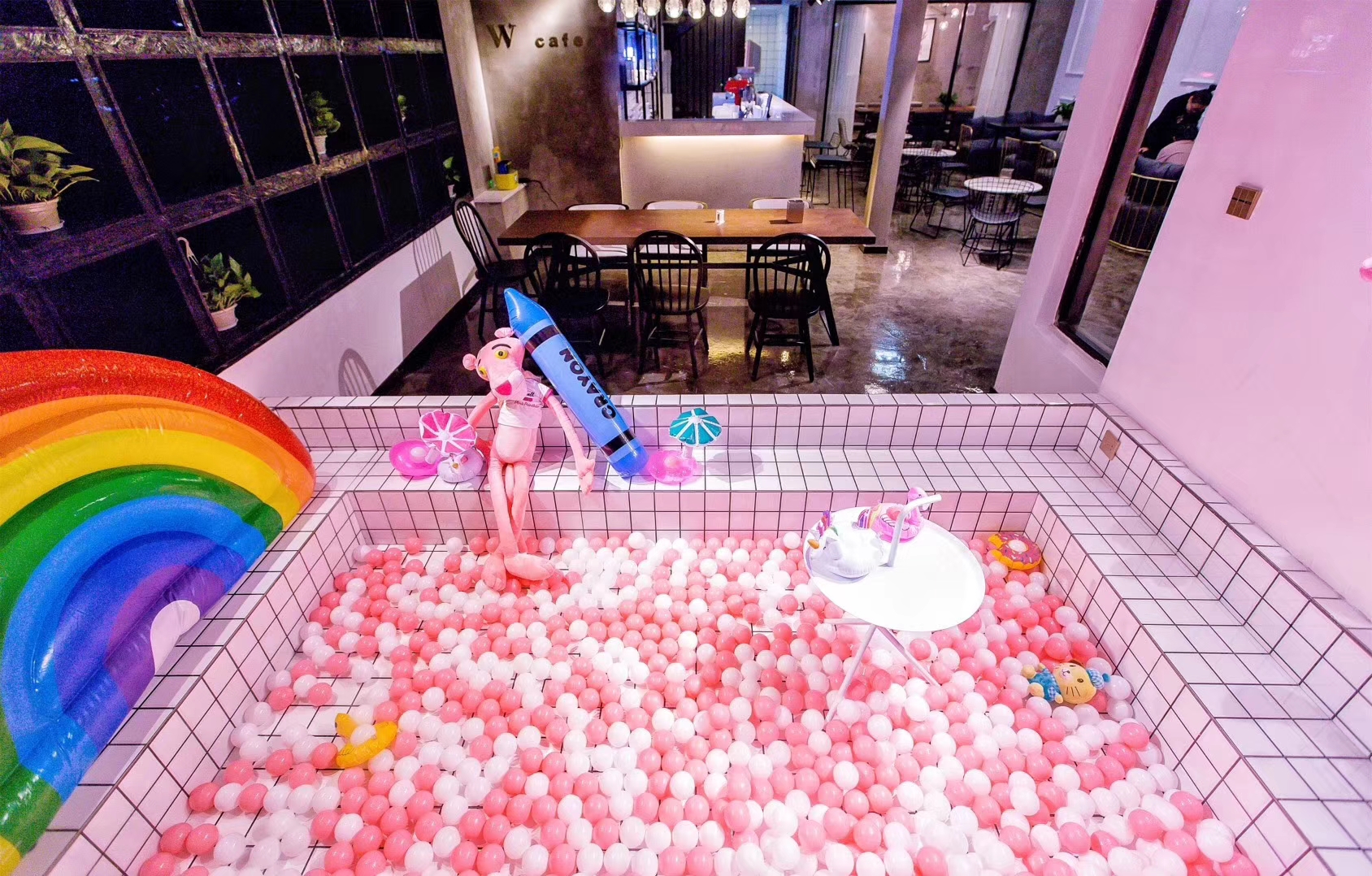

DC125CA2551341

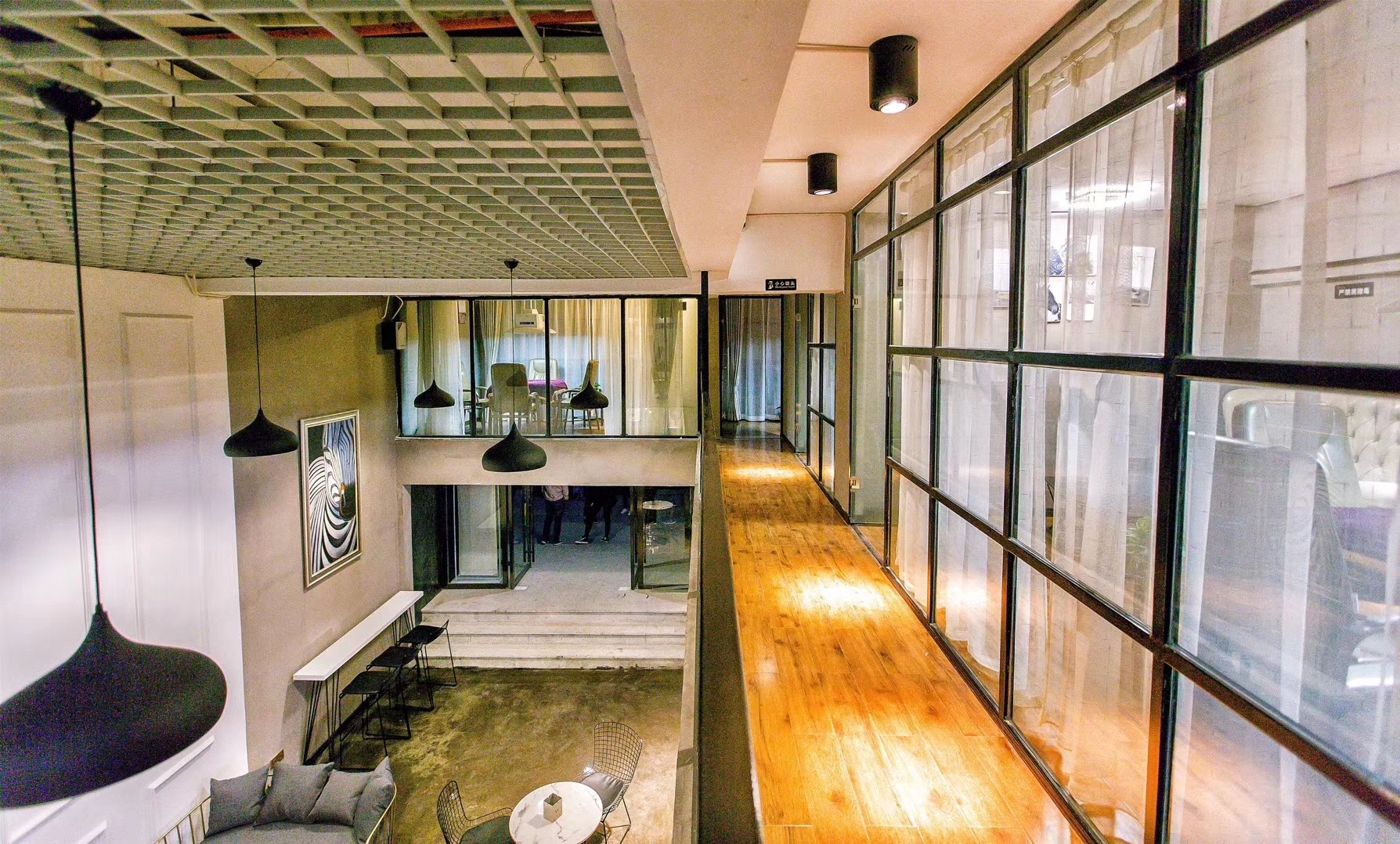

0A723135A15F3A

SketchUp模型

设计意向3

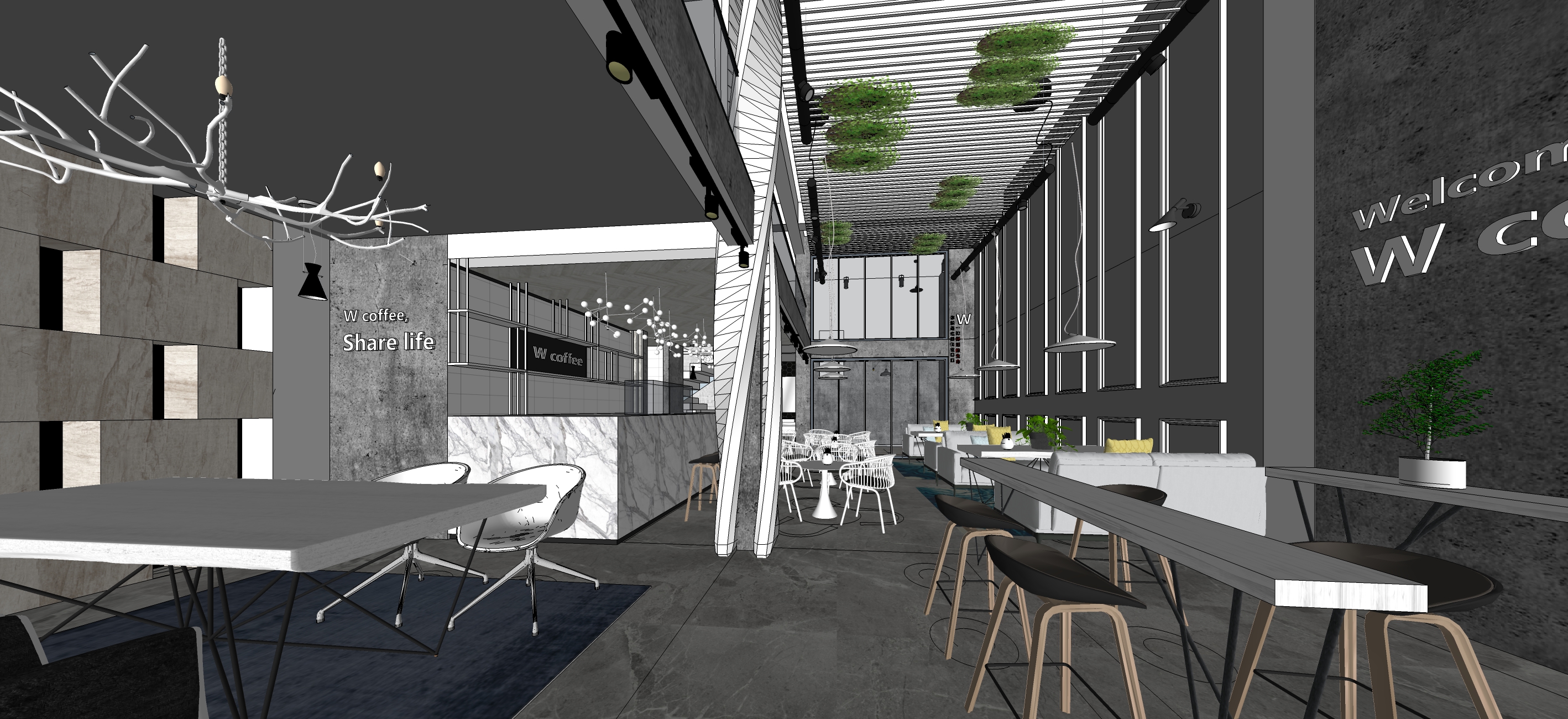

设计意向2

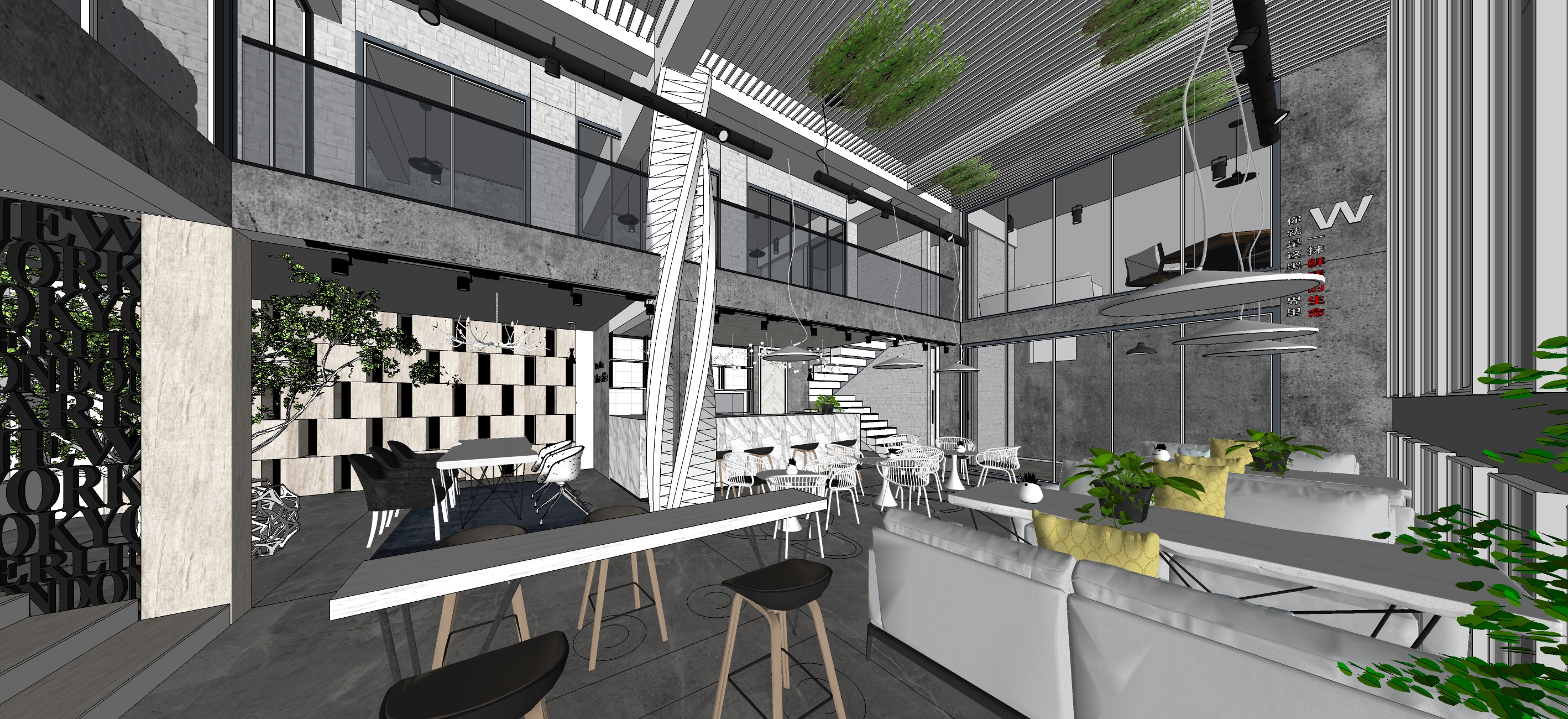

设计意向1

VFS3.4渲染的效果

效果图
效果图2

LayOut施工图

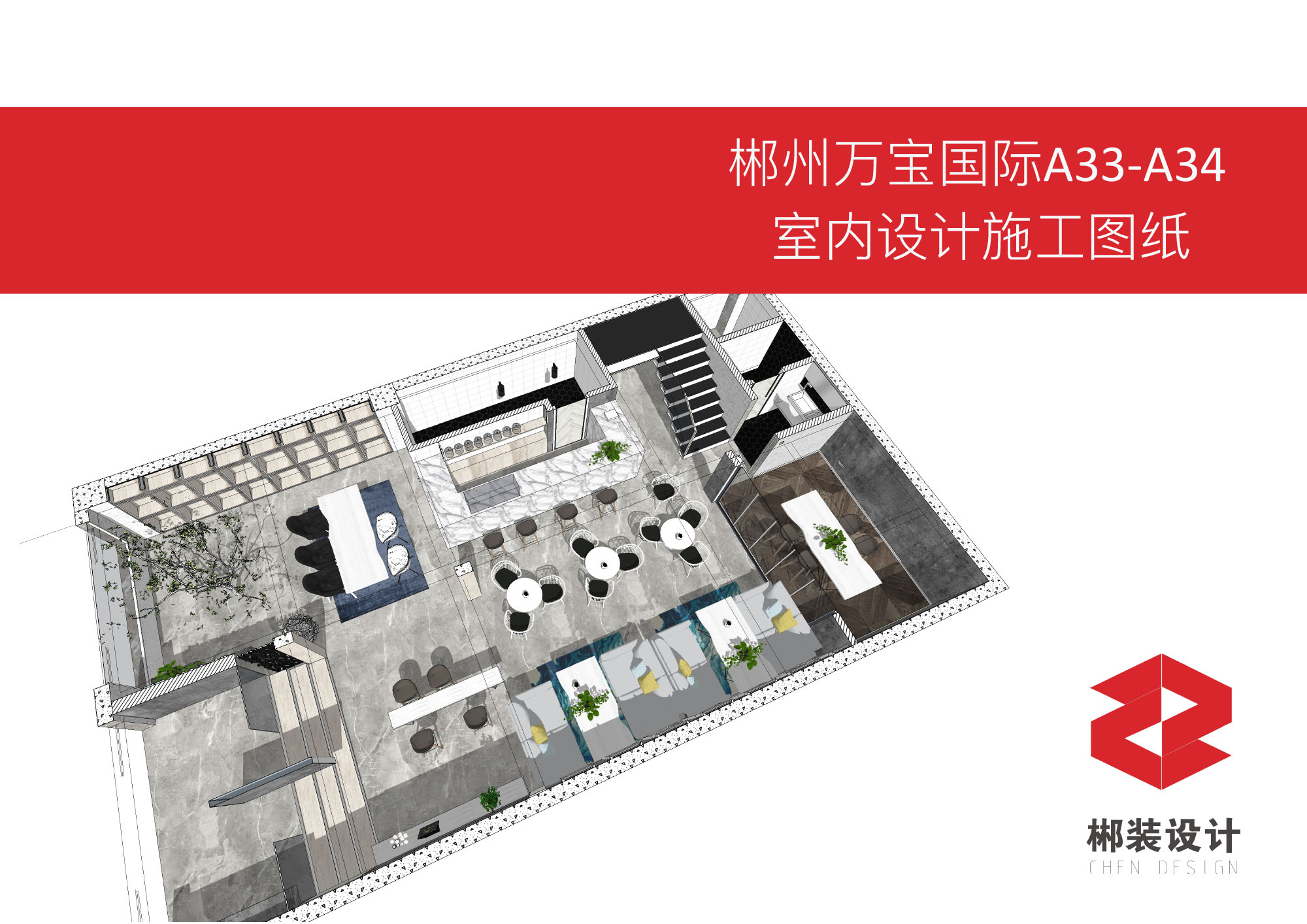

1F-施工图-1-拷贝

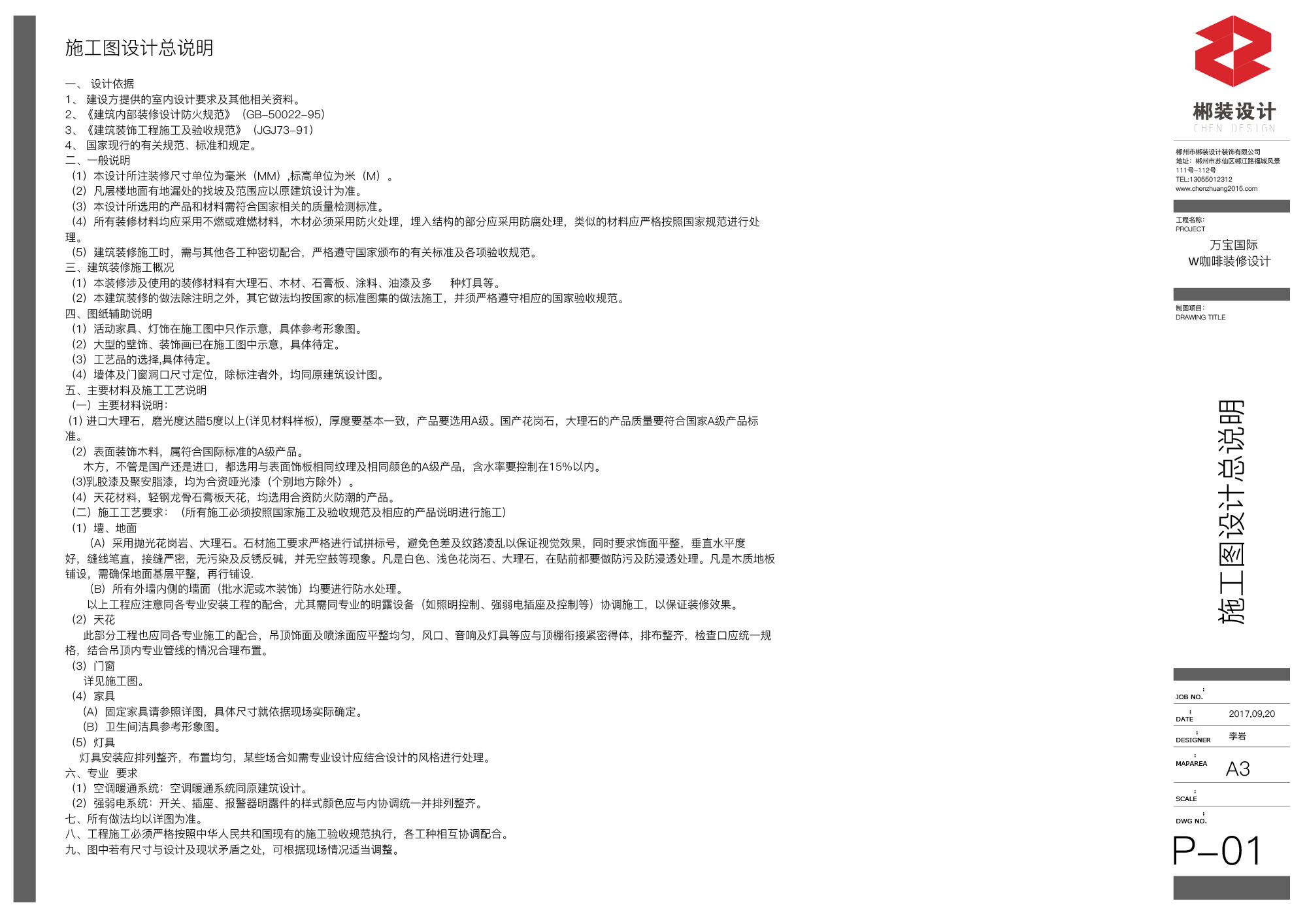

1F-施工图-3 拷贝

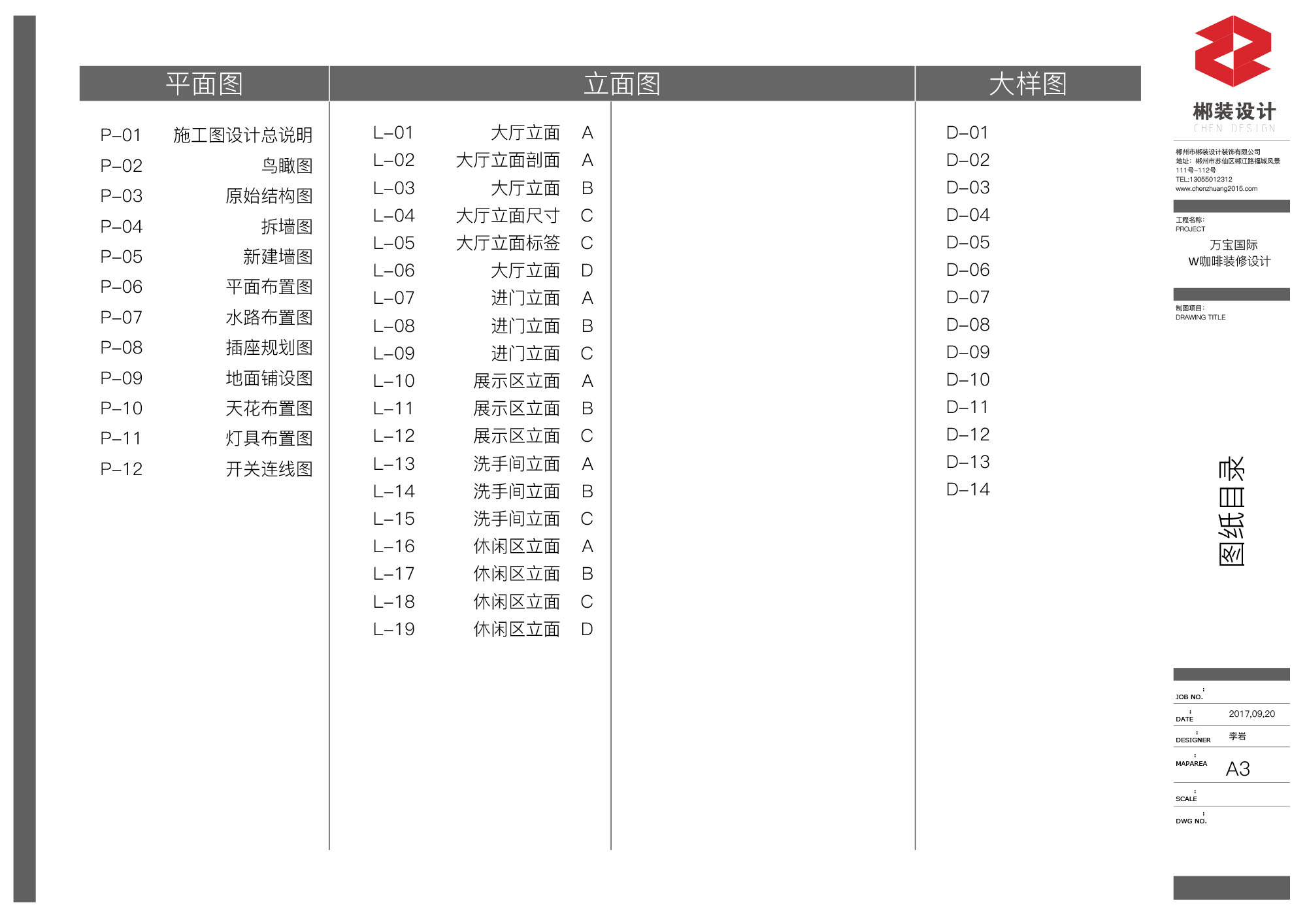

1F-施工图-2 拷贝

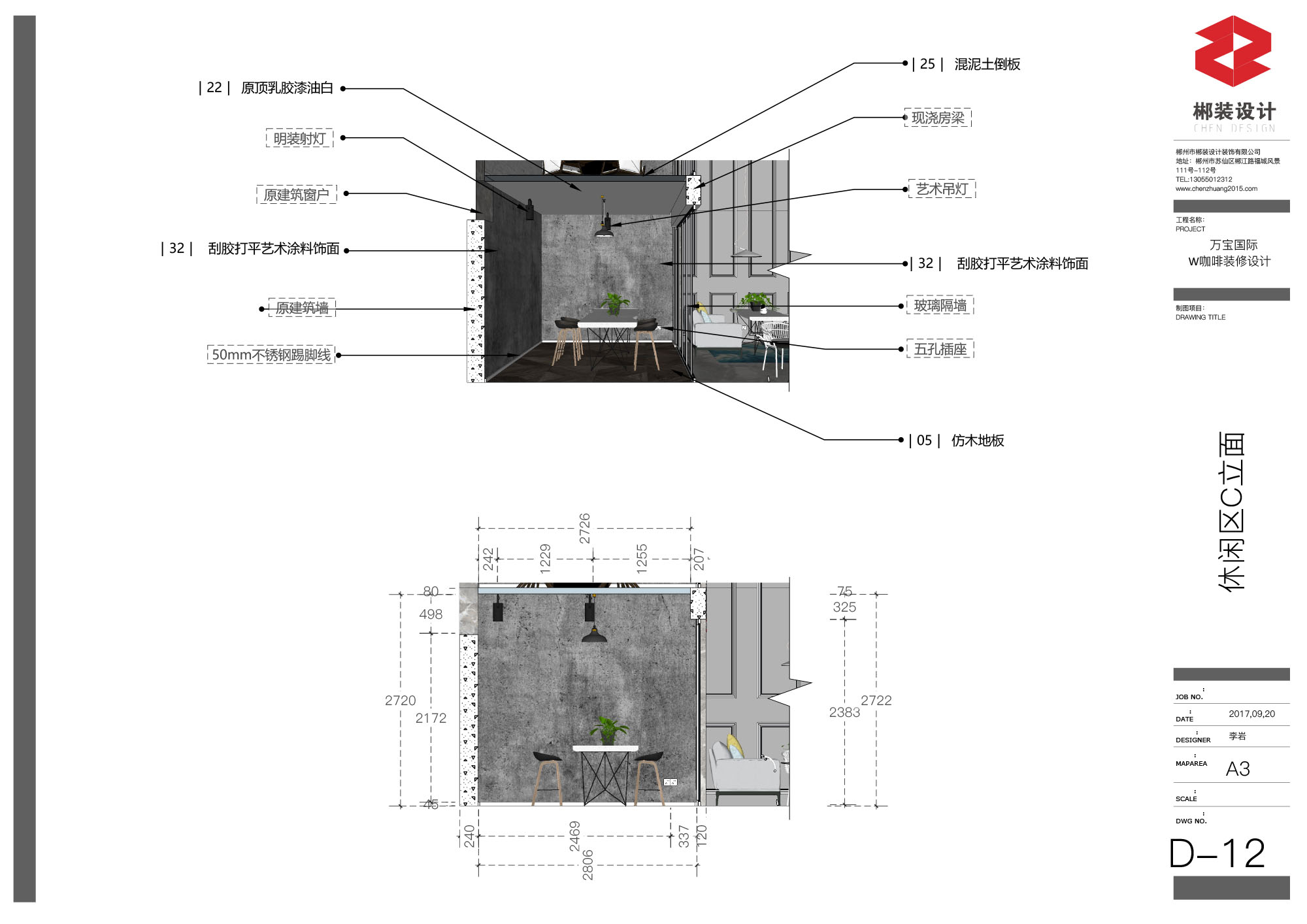

1F-施工图-32 拷贝

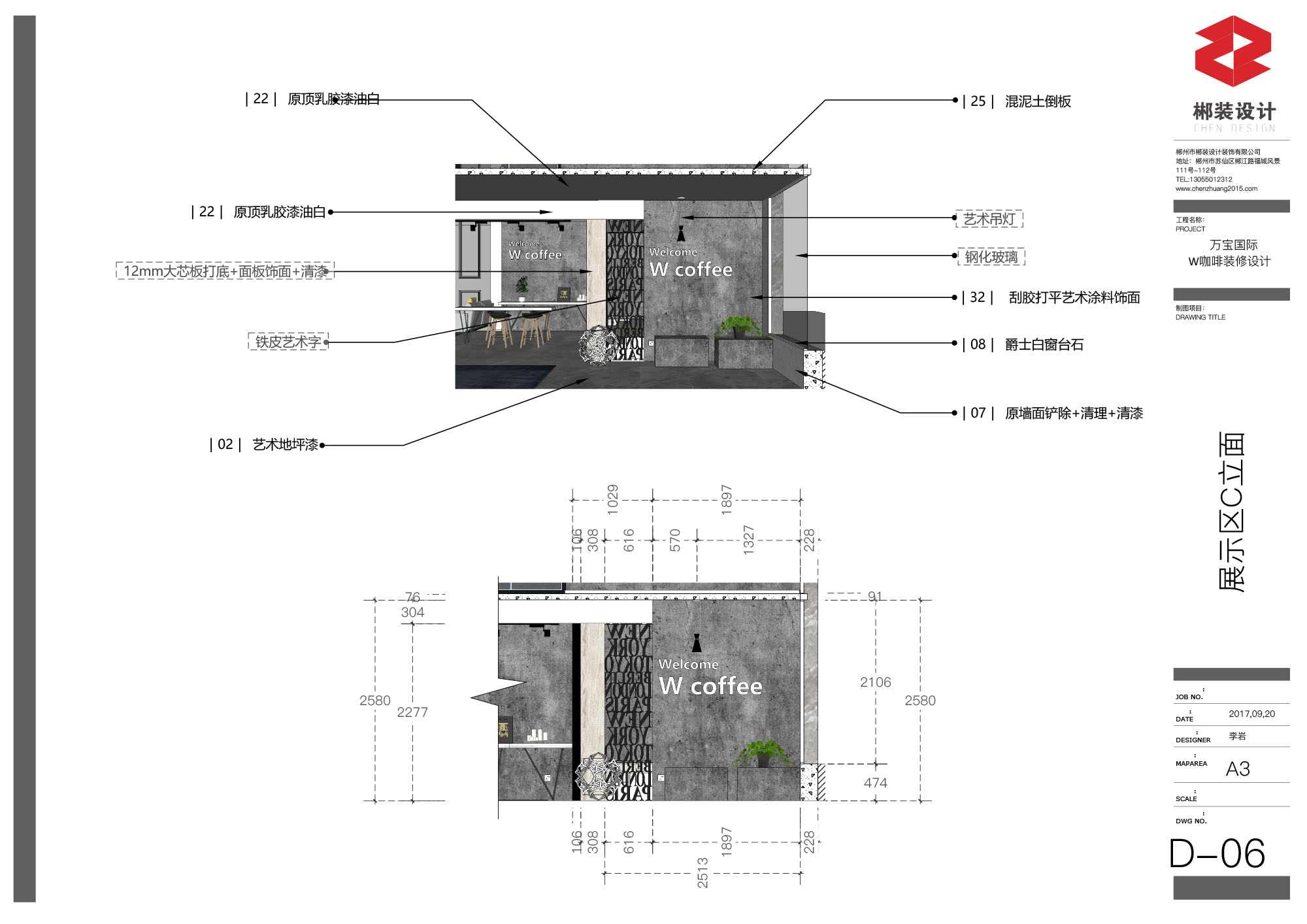

1F-施工图-26 拷贝

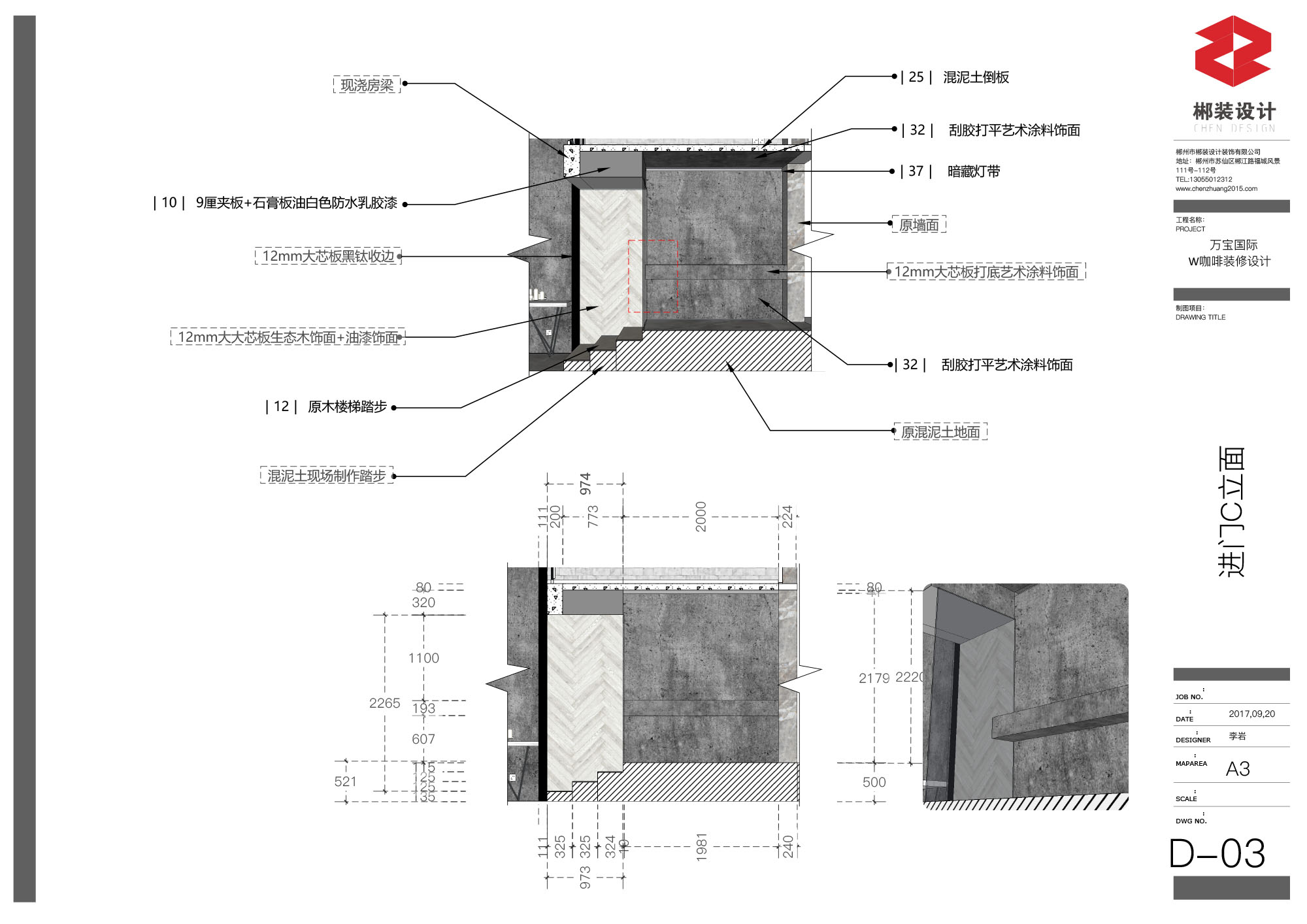

1F-施工图-23 拷贝

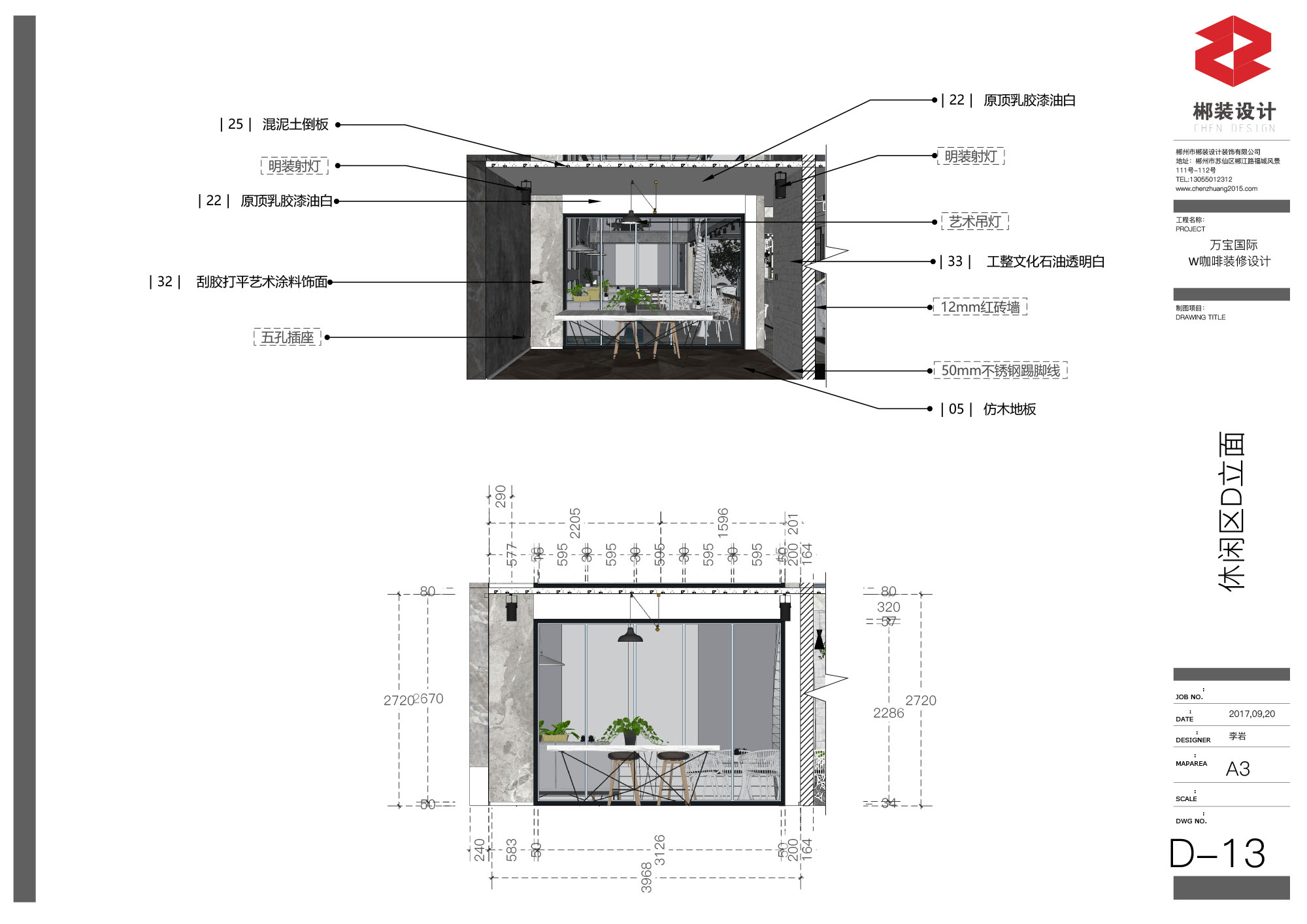

1F-施工图-33 拷贝

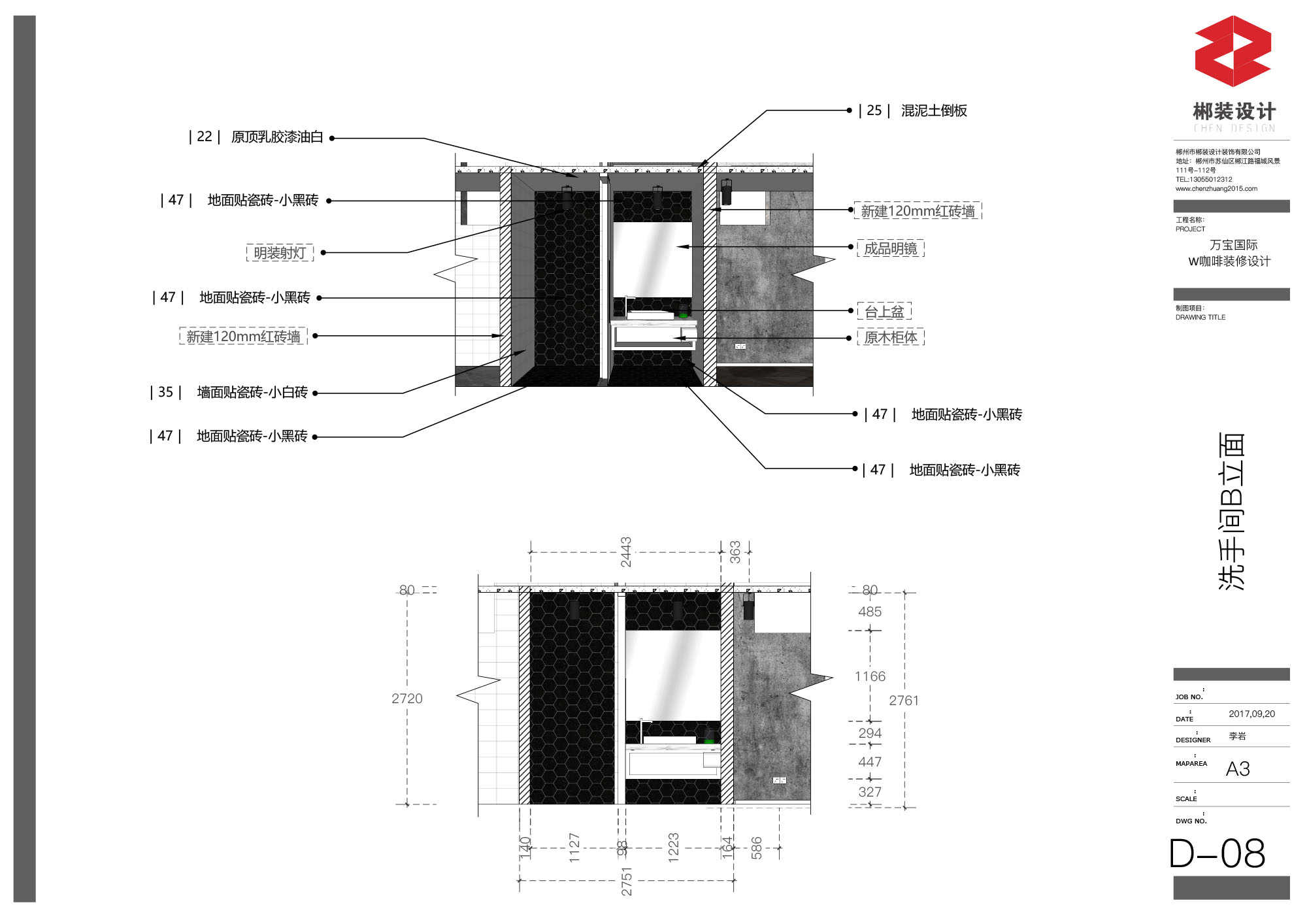

1F-施工图-28 拷贝

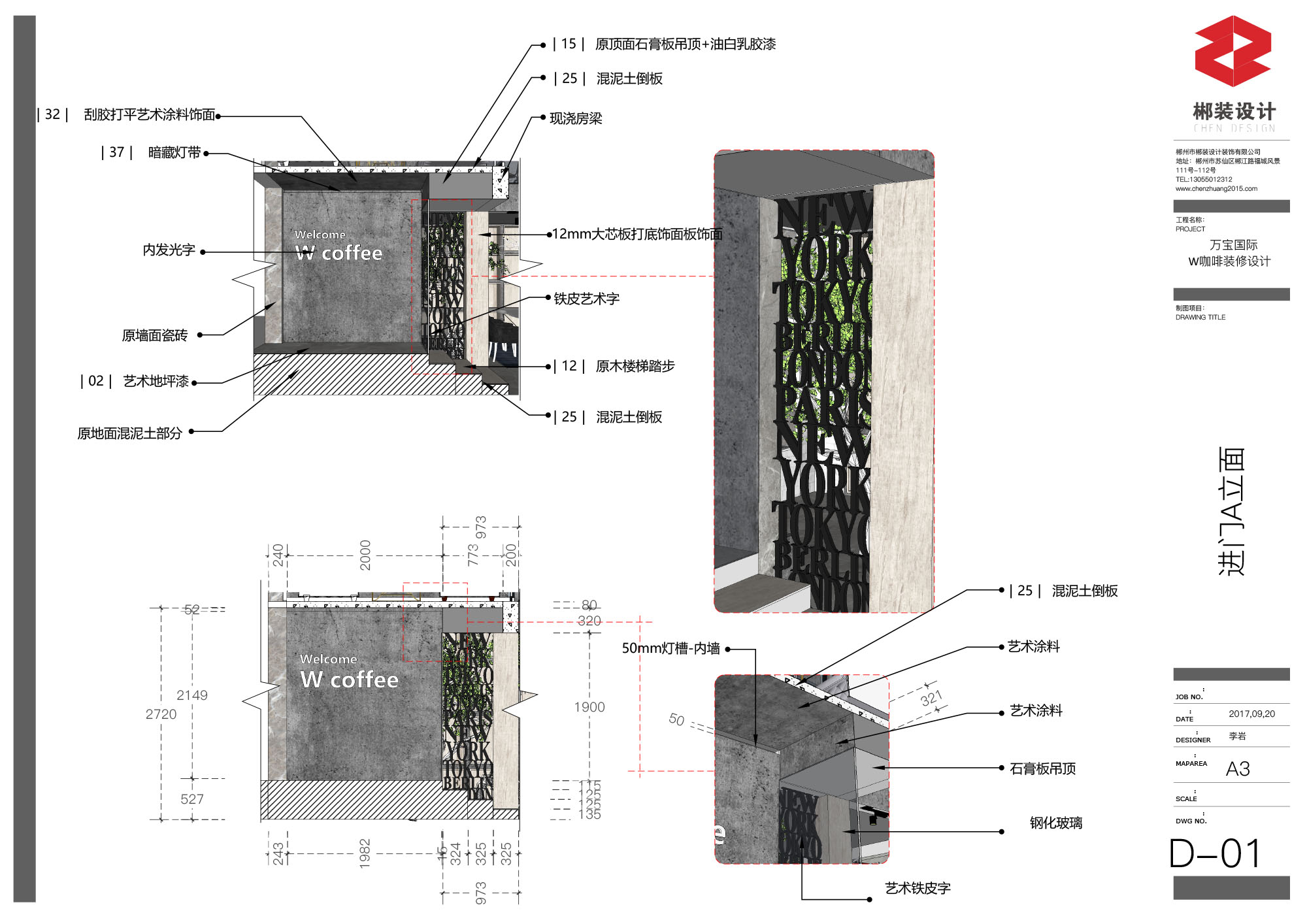

1F-施工图-21 拷贝

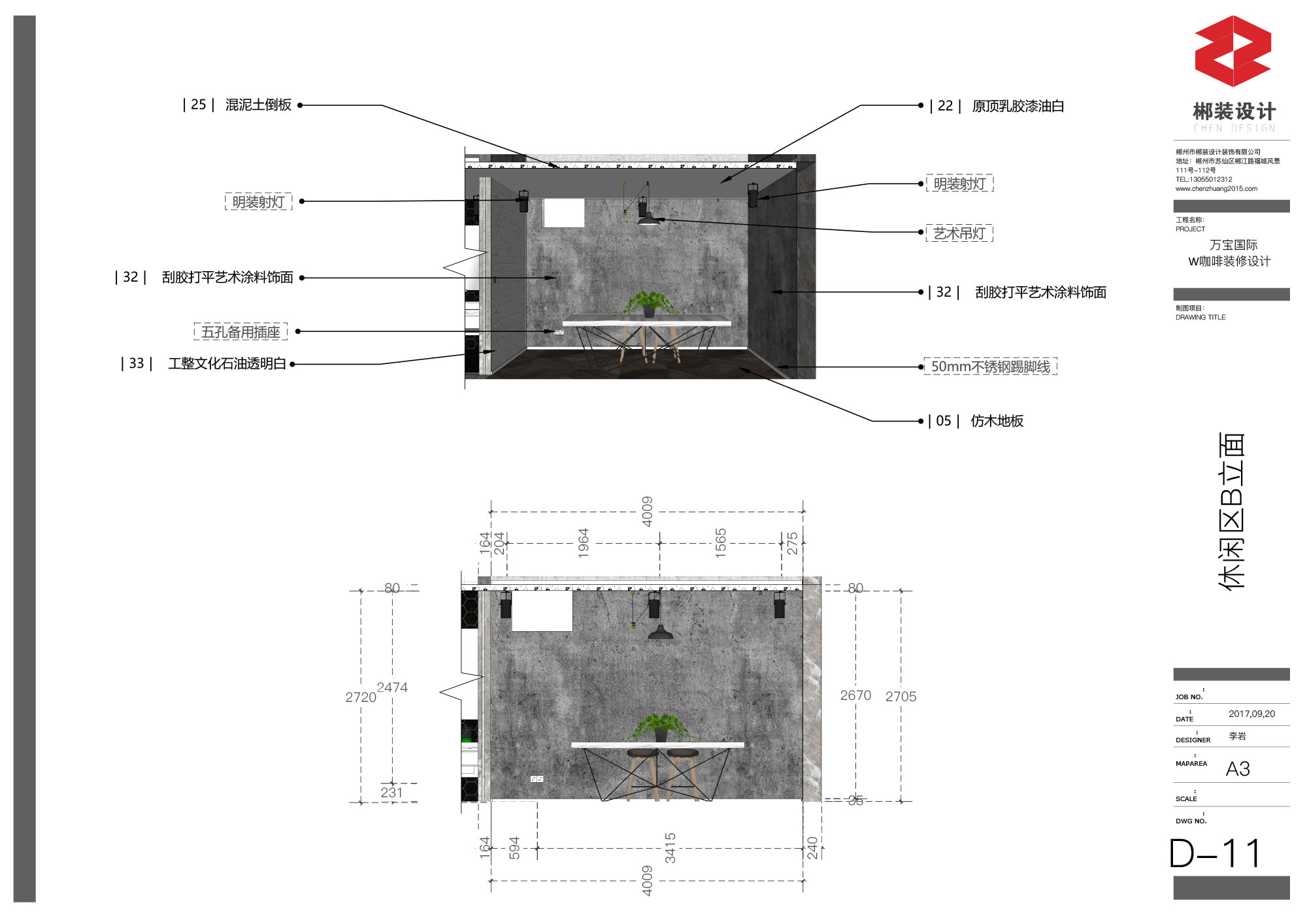

1F-施工图-31 拷贝

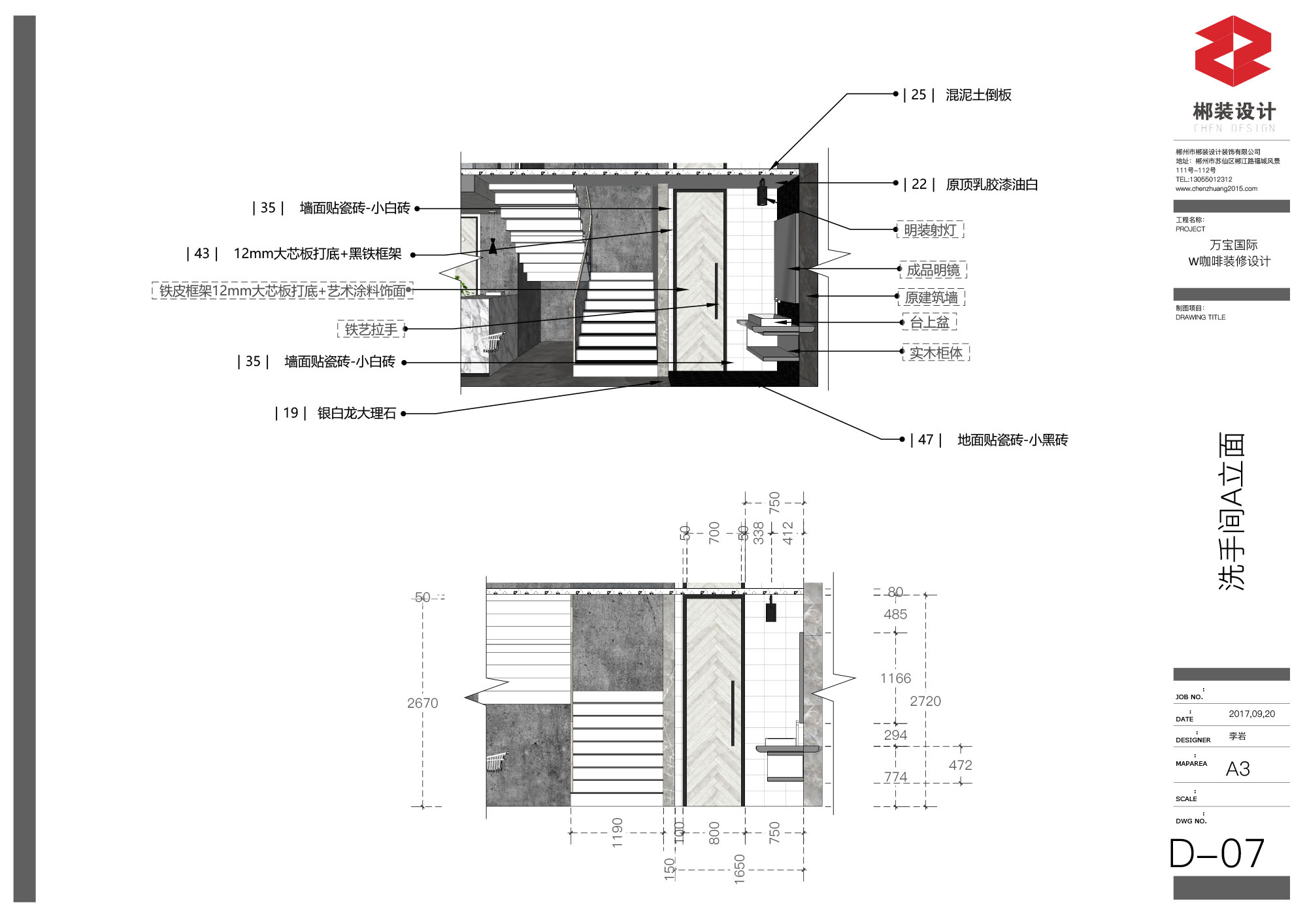

1F-施工图-27 拷贝

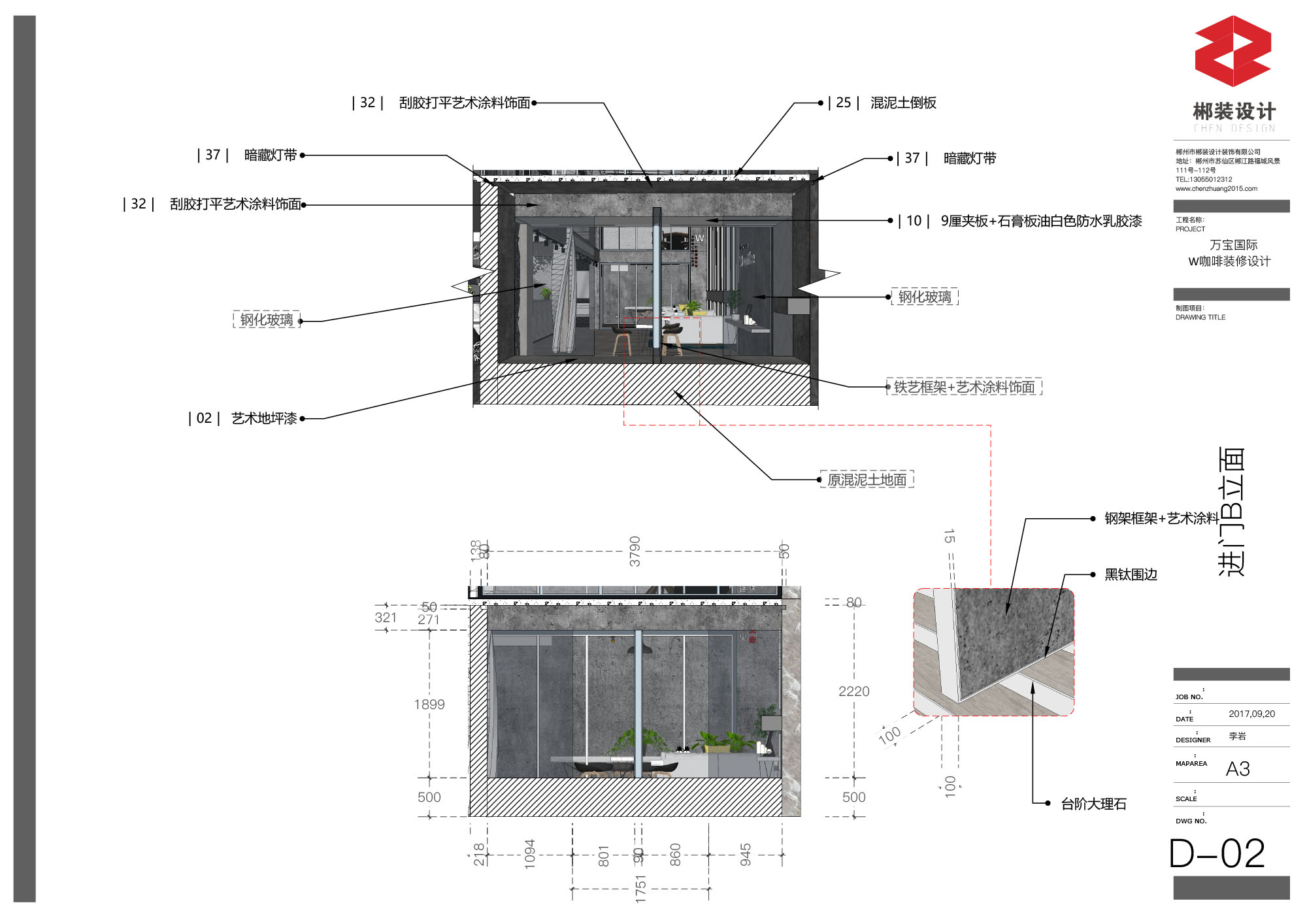

1F-施工图-22 拷贝
1F-施工图-30 拷贝

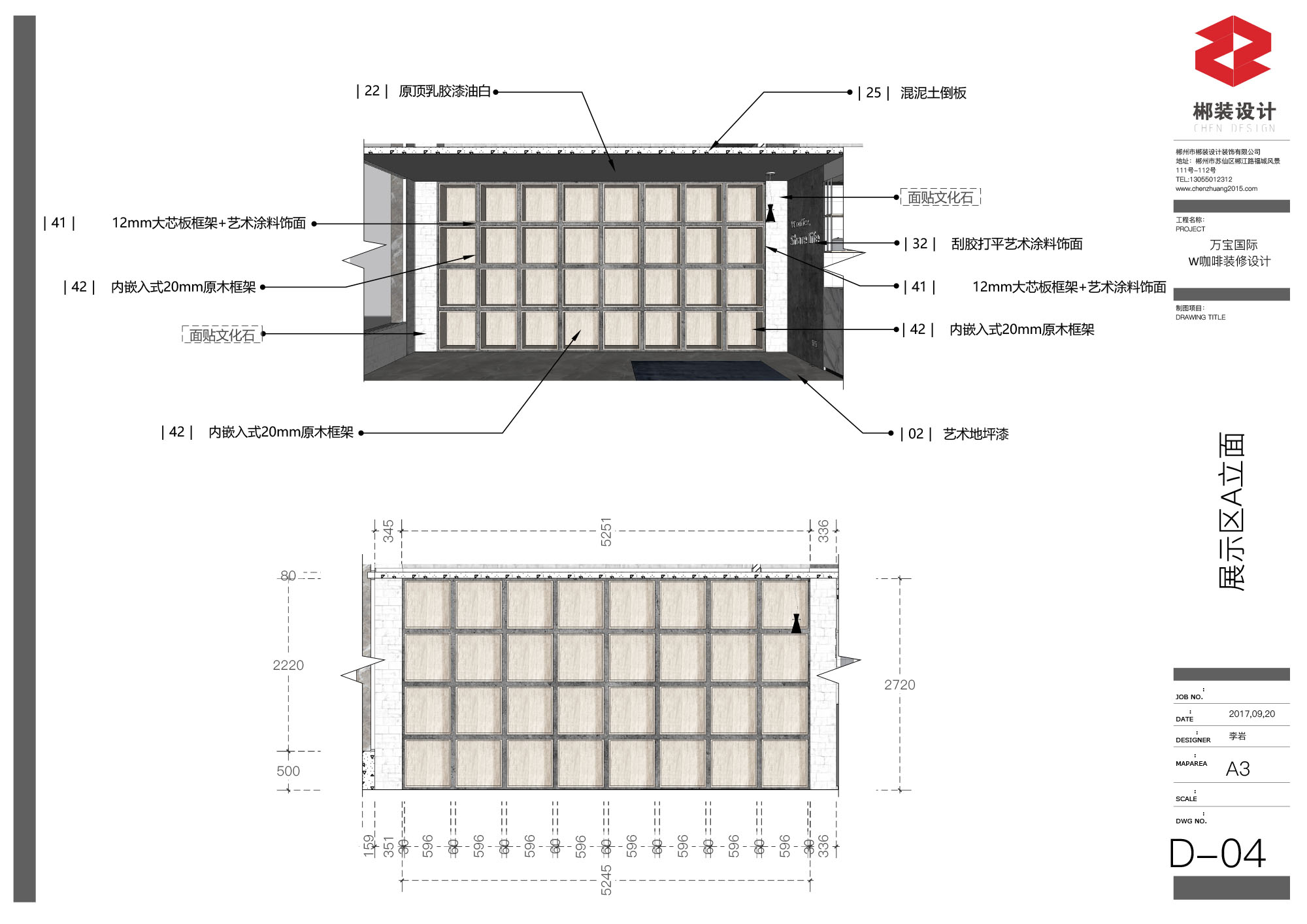

1F-施工图-24 拷贝

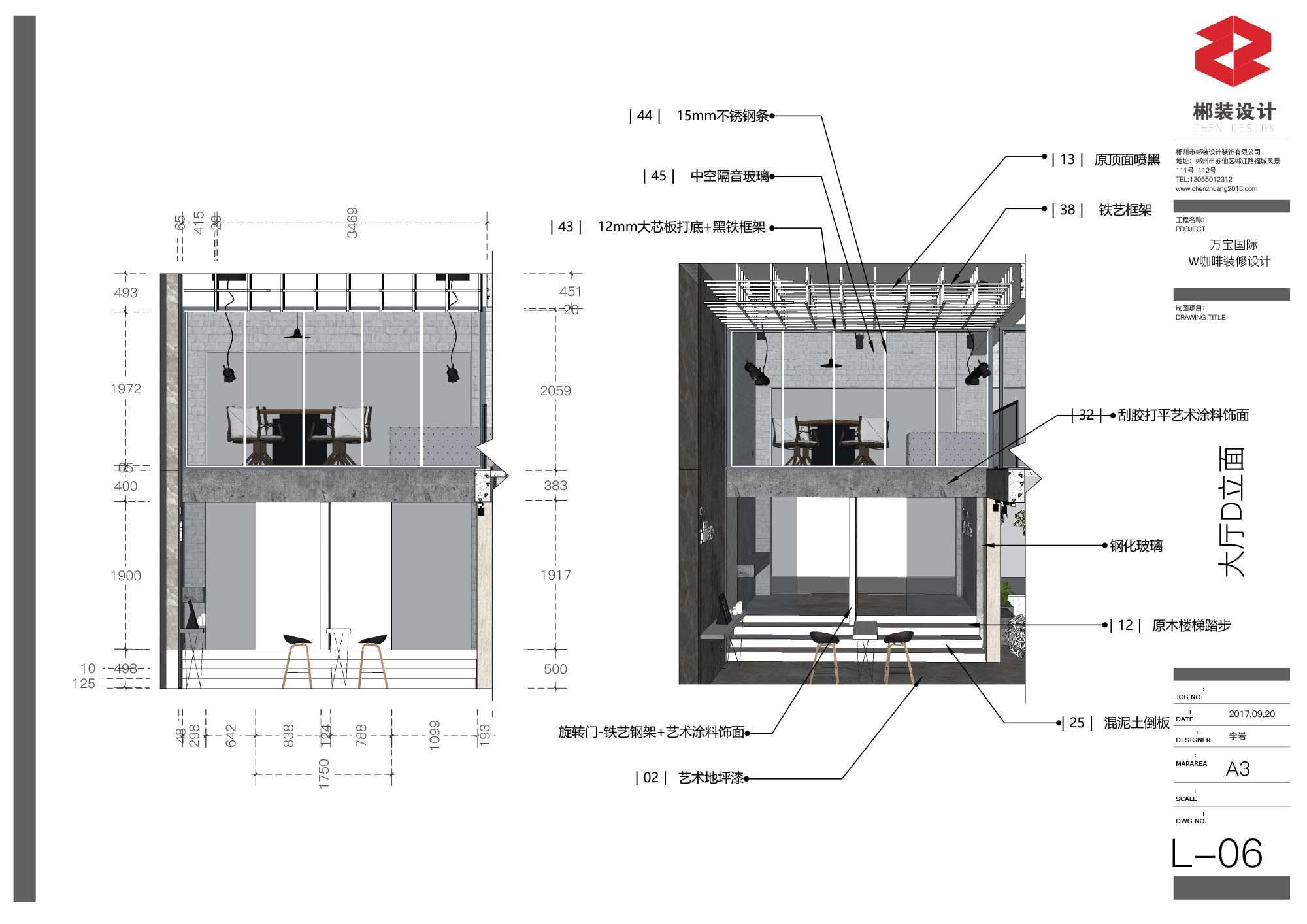

1F-施工图-20 拷贝
1F-施工图-29 拷贝
1F-施工图-25 拷贝

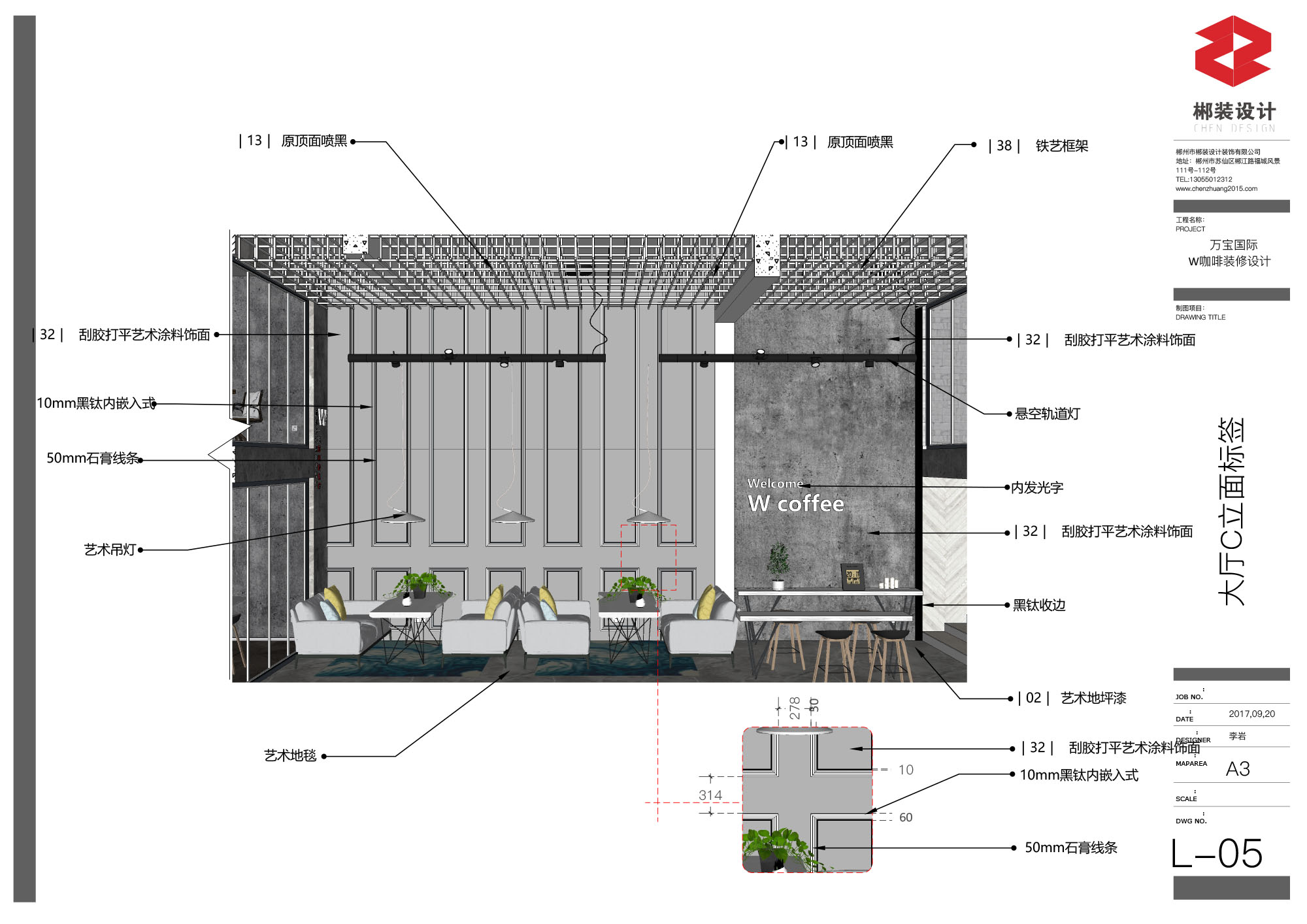

1F-施工图-19 拷贝

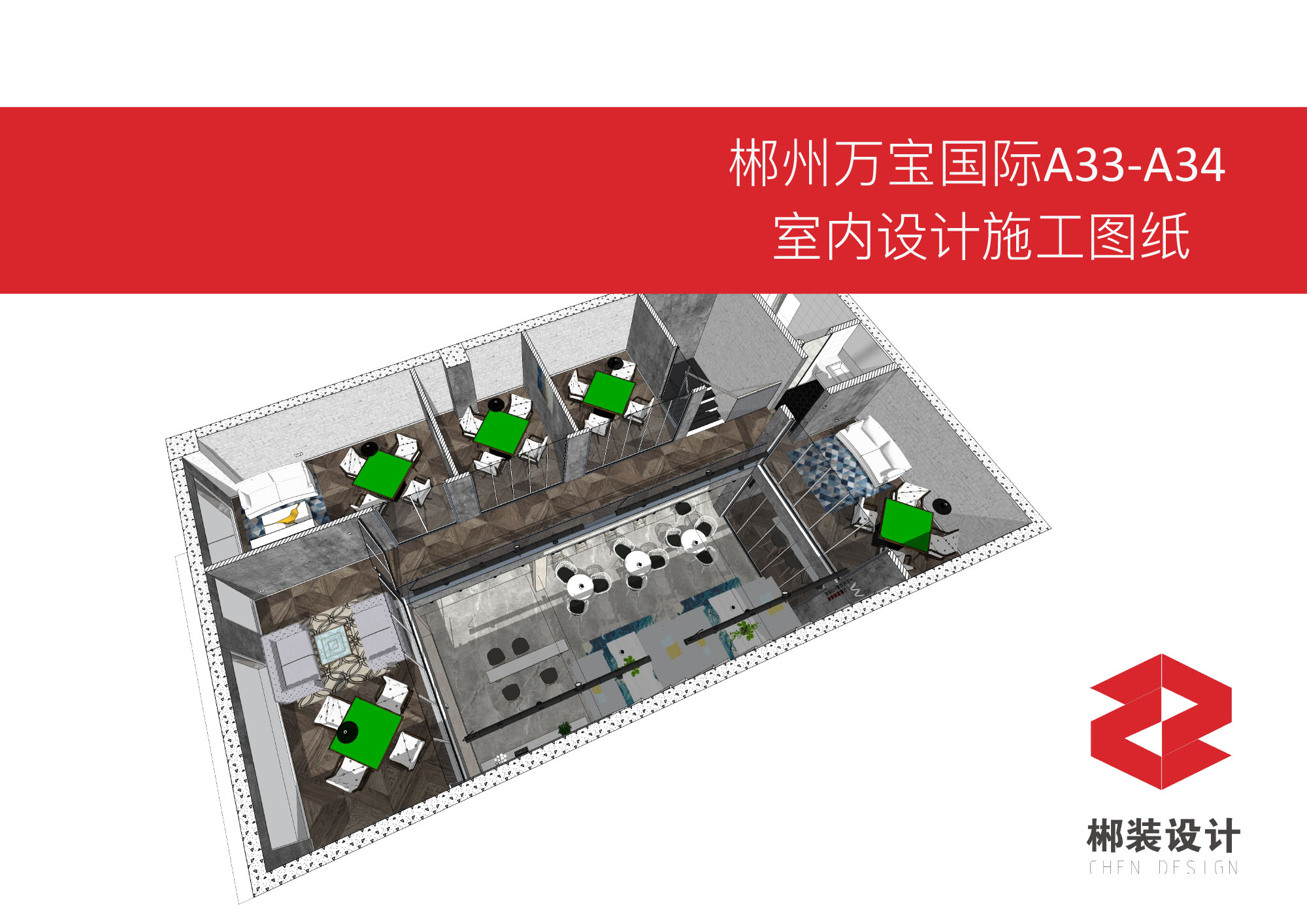

2F-施工图平面-1 拷贝

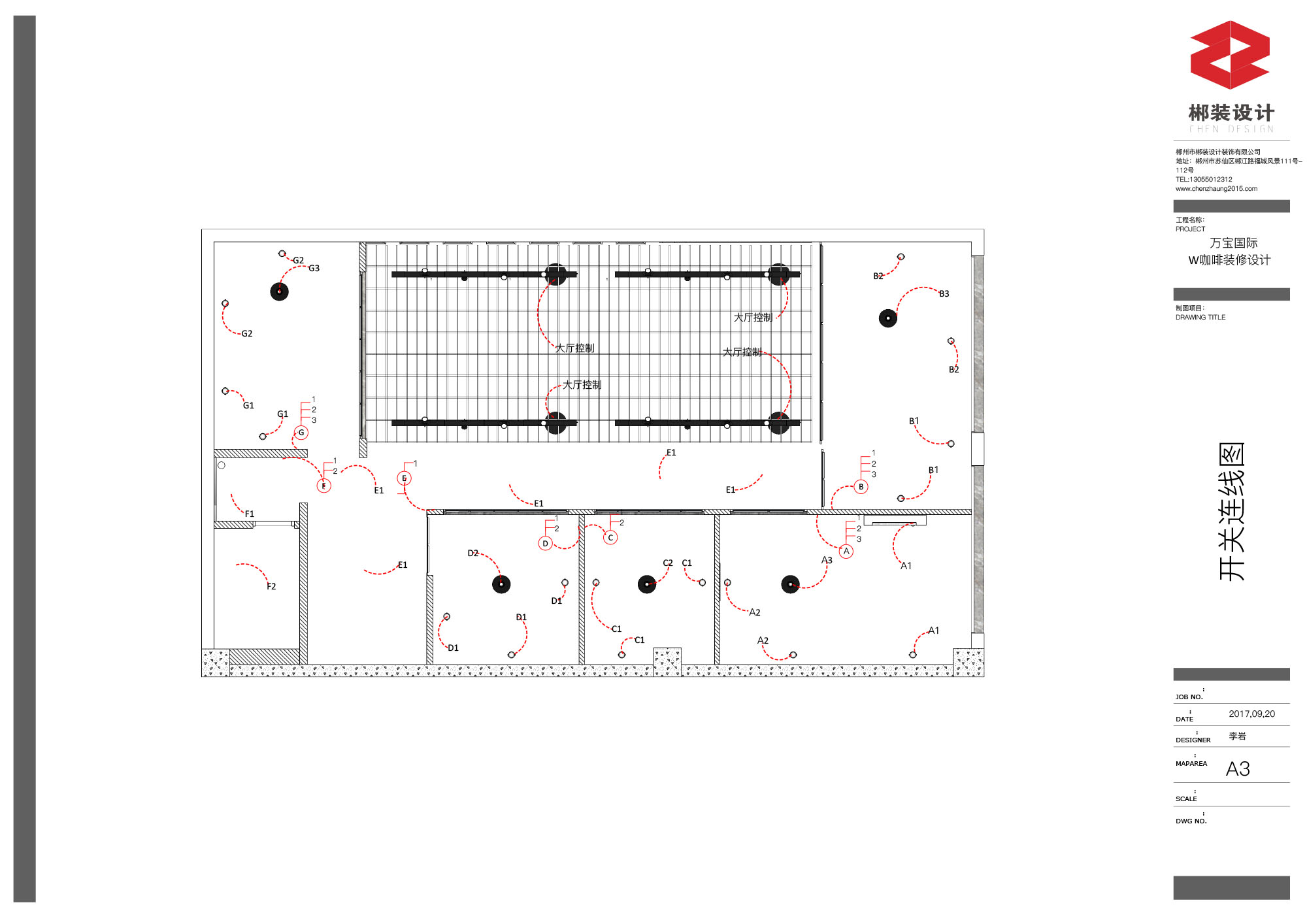

2F-施工图平面-14 拷贝
2F-施工图平面-9 拷贝
2F-施工图平面-4 拷贝

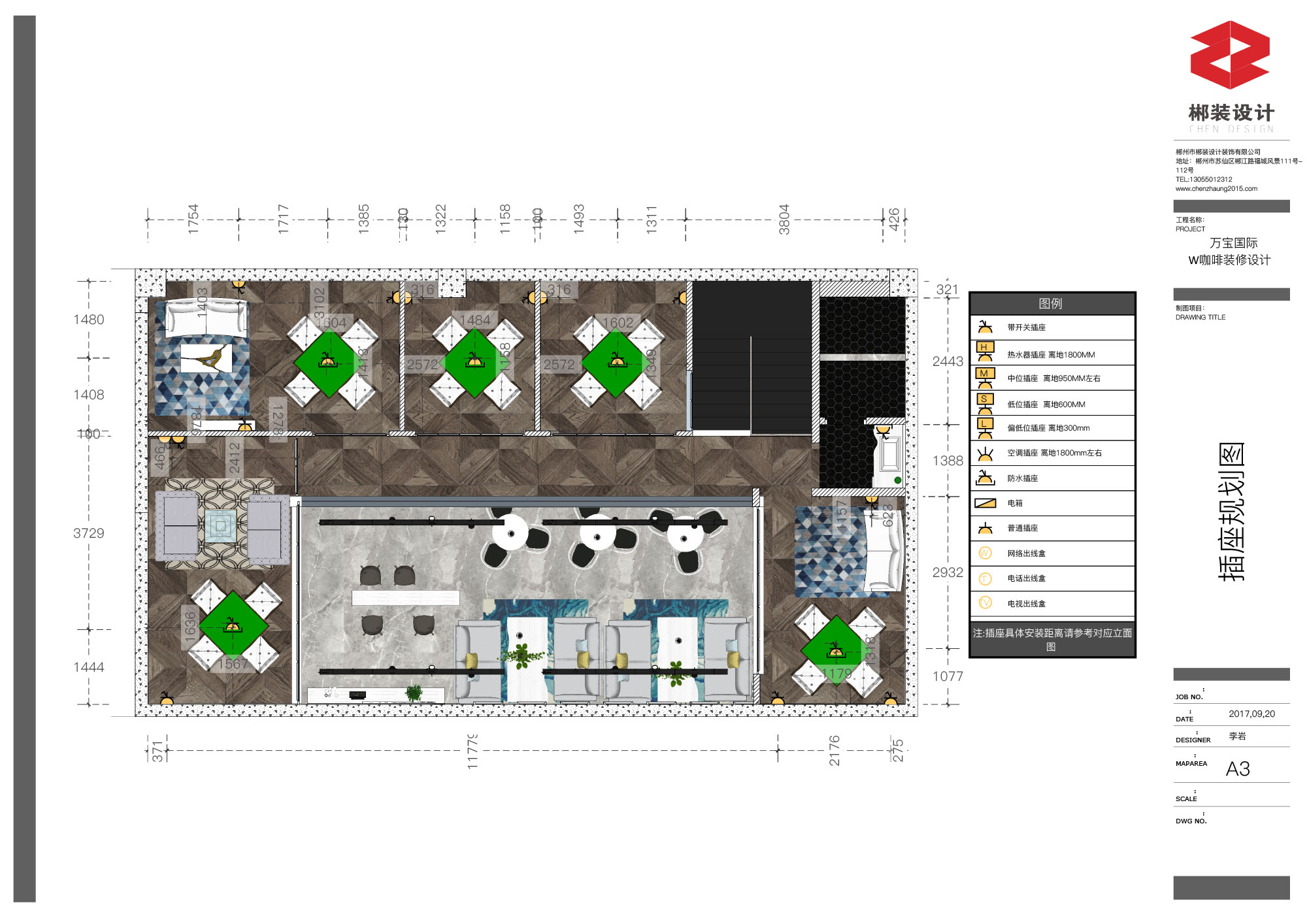

2F-施工图平面-10 拷贝

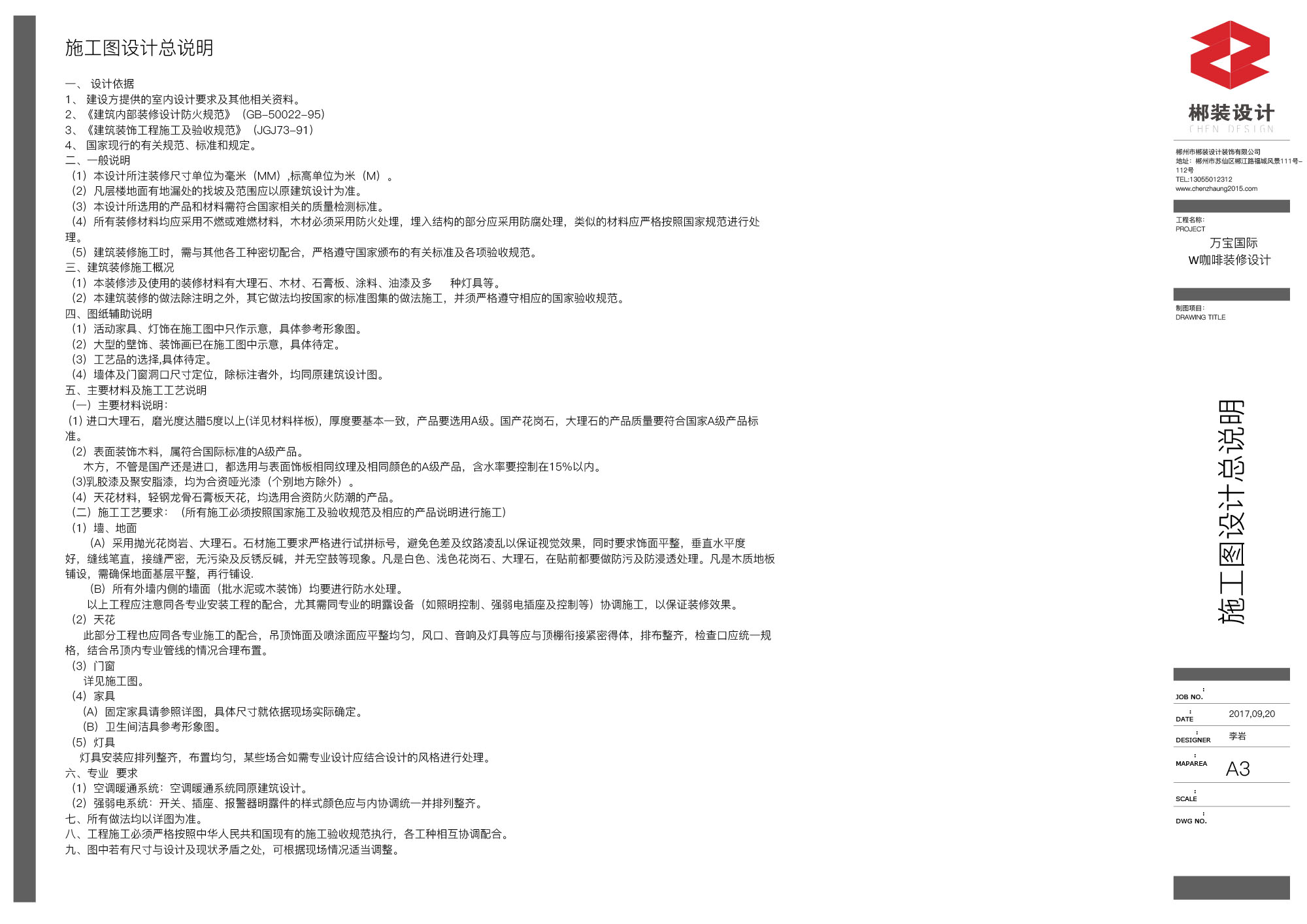

2F-施工图平面-3 拷贝

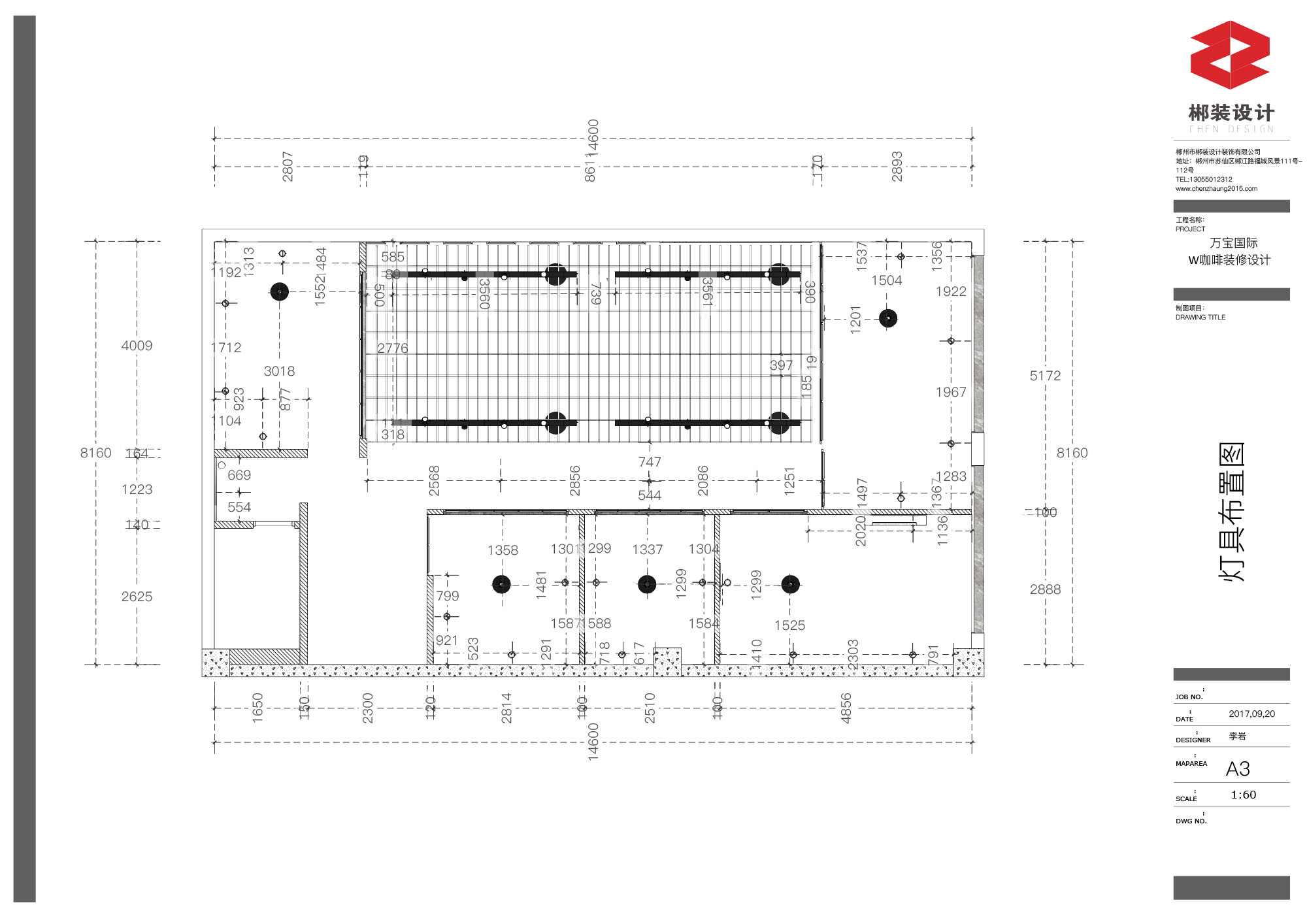

2F-施工图平面-13 拷贝

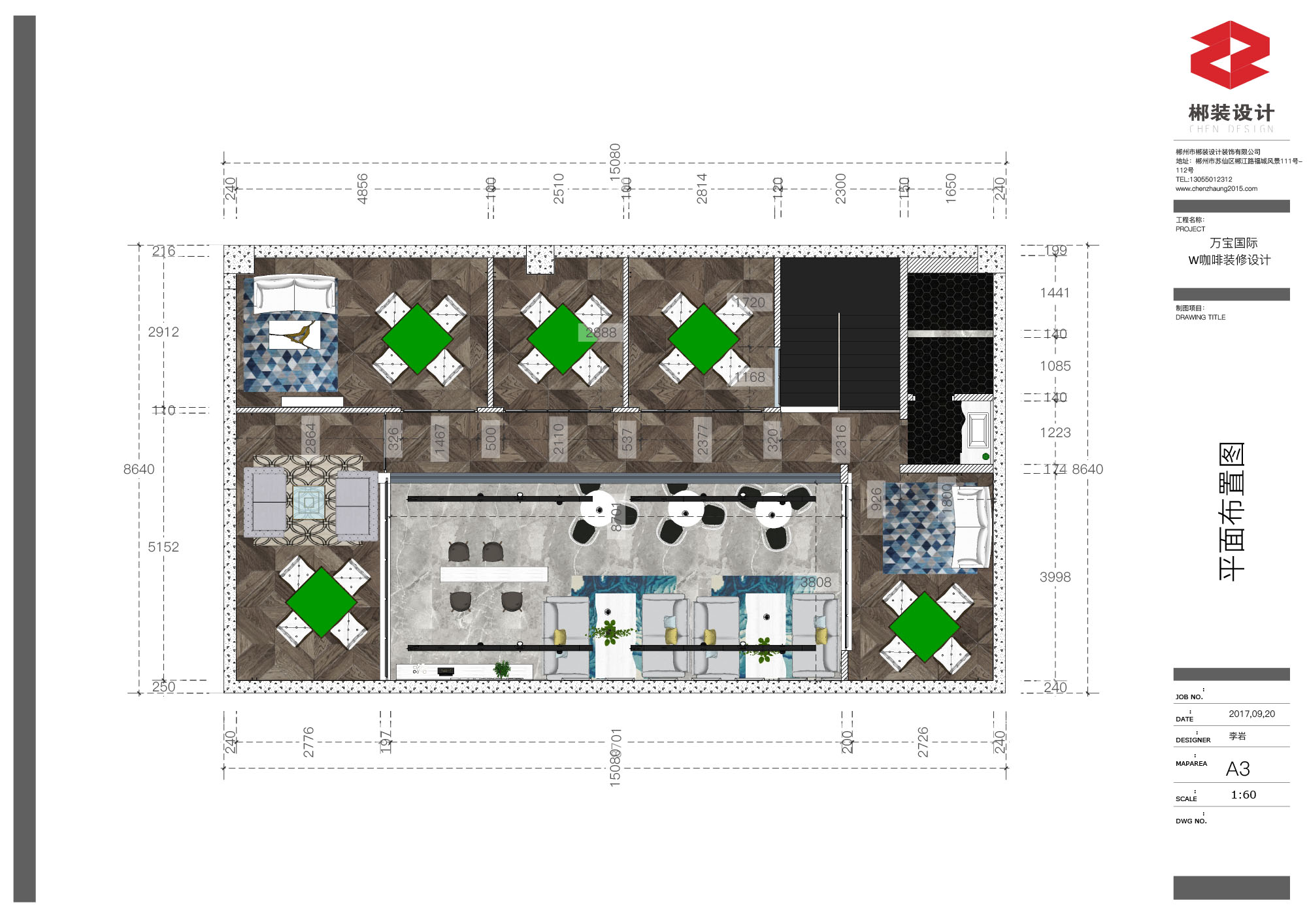

2F-施工图平面-8 拷贝

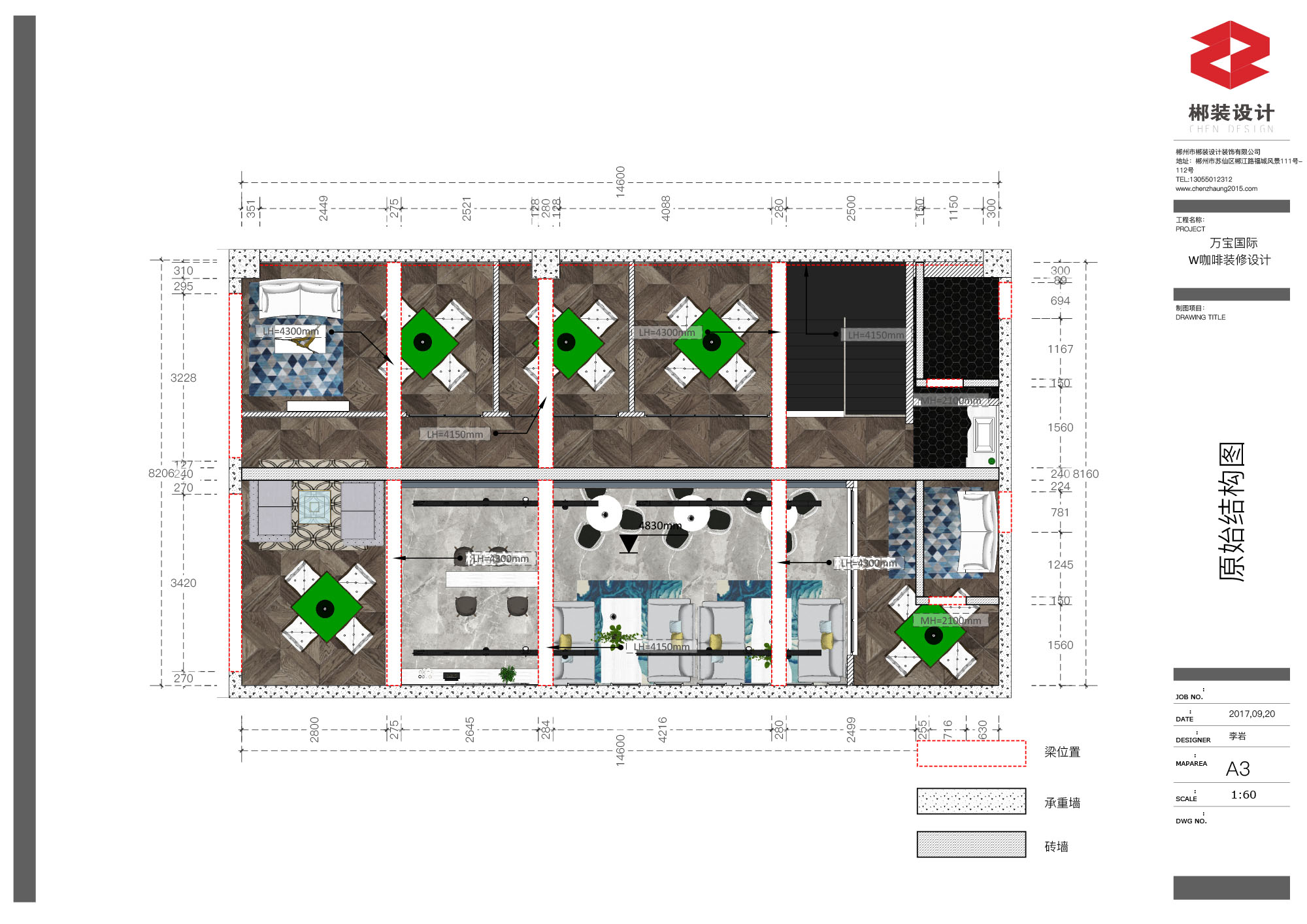

2F-施工图平面-5 拷贝
2F-施工图平面-12 拷贝

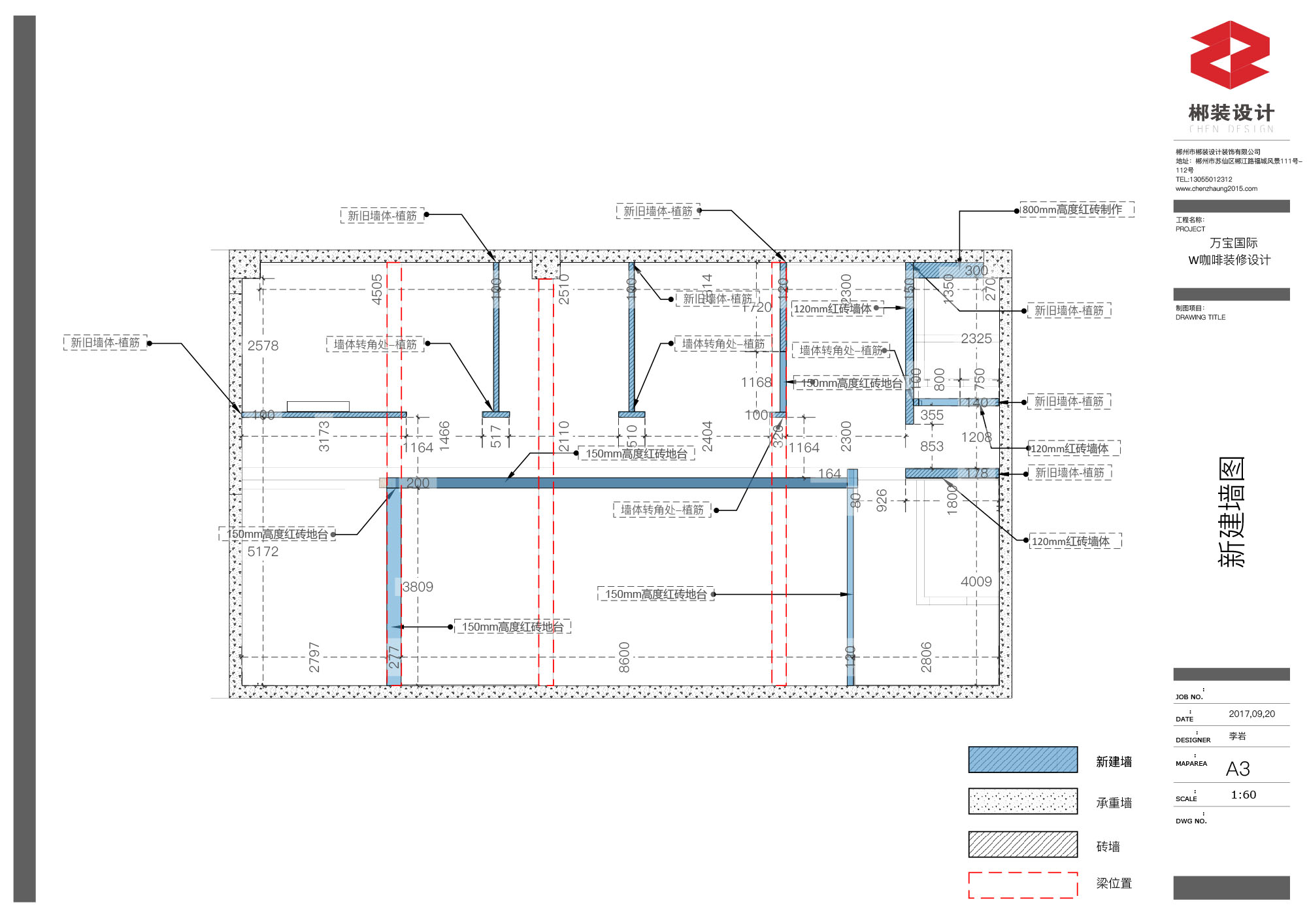

2F-施工图平面-7 拷贝

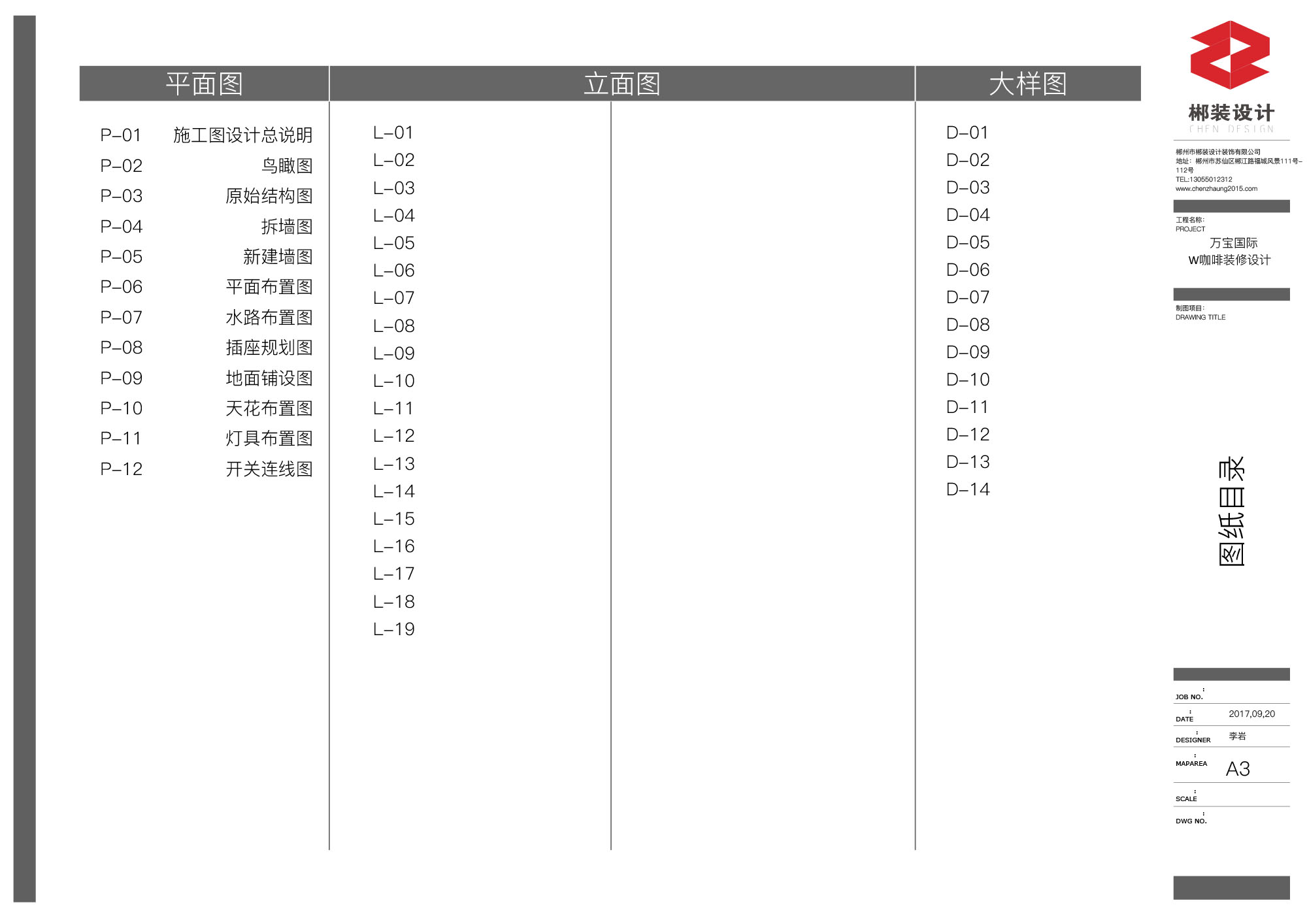

2F-施工图平面-2 拷贝

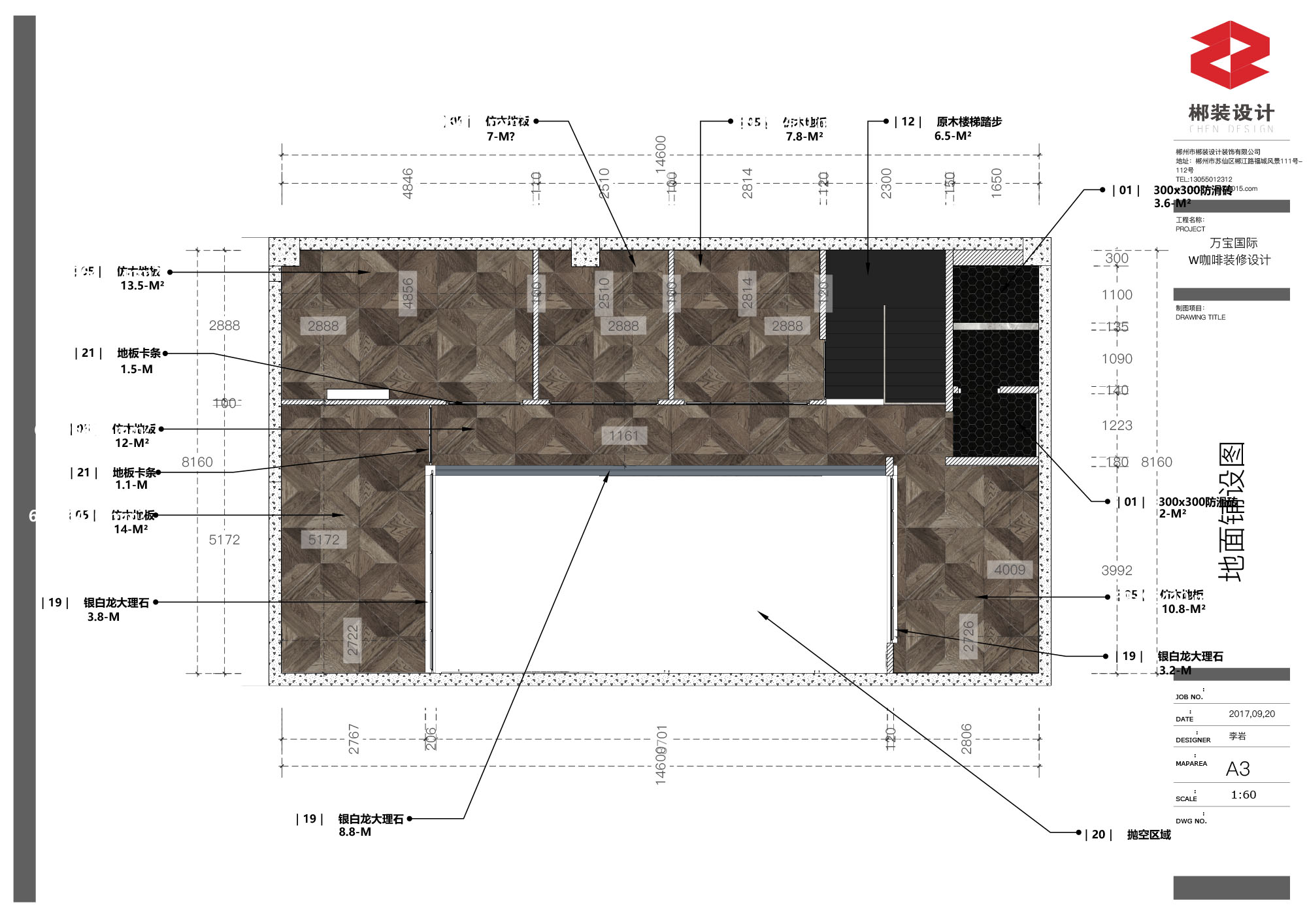

2F-施工图平面-11 拷贝
2F-施工图平面-6 拷贝

更多LayOut施工图案例，可以登录：http://www.yooox.com/zp/
