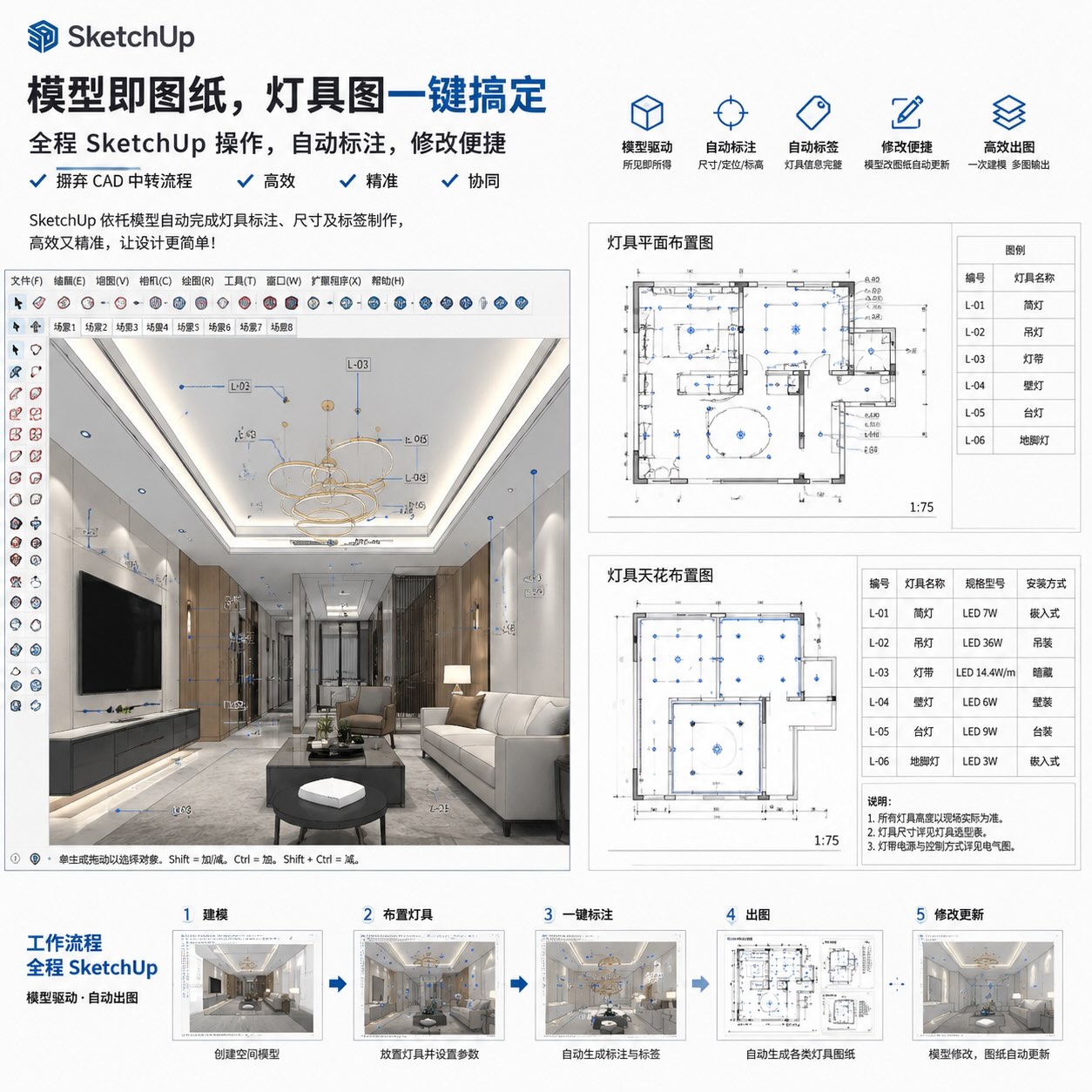

灯具与墙体标注
针对灯具、墙体的专用标注入口
工具栏中的灯具墙体标注可启动专用工具，依据当前模型与选择生成尺寸表达。实际结果取决于灯具布局和几何关系，生成后应核对文字位置及遗漏项。
连续建立尺寸链
按点位顺序标注，减少重复启动工具
标注工具支持连续指定点位与偏移，快速标注工具会收集可见边线的命中点并创建多段尺寸；复杂剖切和遮挡关系仍需检查，不能保证任意场景都自动完整识别。
设置与刷新标注
修改样式后按需更新已有标注
在标注设置中调整文字、引线和其他样式参数，再对需要的标注执行刷新。刷新会重新计算插件生成的标注，建议先备份模型并检查场景中的特殊手工改动。

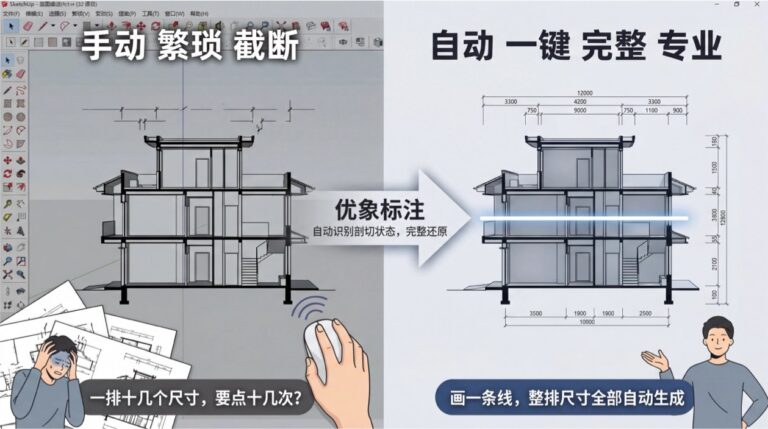

快速标注工具
面向平面与立面中的可见几何
快速标注通过选取起点、终点、偏移位置，寻找范围内的可见边线交点并建立尺寸。可按工具提示切换总尺寸；边线被遮挡或模型层级复杂时，先检查预览再确认。
合并选中标注
把相邻尺寸整理为需要的链条
选中由插件创建的标注后，可使用“合并标注”命令整理尺寸表达。合并依赖选择和几何关系，并非所有零散尺寸都能自动归并；完成后核对总尺寸与分段。
按标注调整几何位置
以选中的尺寸关系引导调整
“按标注调整位置”提供交互式调整工具。输入目标尺寸或拖动时应先确认选中的几何和标注，再检查模型是否按预期移动；建议保存副本，必要时撤销。
场景与标注样式管理
让出图设置更容易核对
设置面板和“编辑标注场景”命令提供样式及场景管理。不同场景中的显示结果要分别检查，不应假设修改一个设置就会自动同步所有场景。
设置引线起始点
选中单条标注后使用右键菜单
对符合条件的单条插件标注，右键菜单提供“设置标注引线起始点”入口。调整后检查引线与文字是否遮挡构件，复杂视图可再次微调。
删除选中标注
只清理当前选中的插件标注
“删除选中标注”命令按当前选择处理，另有“删除所有标注”入口。执行前确认范围；若误删可立即使用 SketchUp 撤销。
- 在 SketchUp 2024–2026 桌面版安装插件并重启，保存当前模型。从“扩展程序/插件 → 优象标注增强”或工具栏选择“创建标注”“快速标注”或“灯具墙体标注”。复杂模型建议先在副本中试用。
- 普通连续标注按视图提示依次点击第一点、第二点和偏移位置，再继续点下一个点形成尺寸链。按 Alt/Option 可切换合并模式；Esc 通常回退上一步，连续退出按工具状态提示操作。不要在预览尚未确认时切换场景。
- 快速标注先指定范围起止与偏移，确认预览中的命中点和遮挡边线。若拾取到错误层级，调整视角或缩小范围后重试；完成后核对分段尺寸和可选总尺寸。
- 需要调整已创建的标注时，先选中目标，再使用“合并标注”“按标注调整位置”或右键的引线起始点命令。进行几何调整前保存模型副本，完成后检查组件位置、标注数值和文字朝向。
- 在“标注设置”中调整文字与样式参数，按需刷新已有插件标注；使用“编辑标注场景”时逐个场景核对结果。删除时区分“删除选中标注”和“删除所有标注”，误操作可立即用 SketchUp 撤销。
- 如果没有生成标注，确认当前模型中有可拾取的可见几何、选择范围正确，并查看 SketchUp 状态栏及 Ruby 控制台错误信息。复杂剖切、遮挡或非插件标注可能需要手动补充。
与本插件相关的应用介绍、教程与案例
常见问答
支持什么版本的SketchUp?
支持SketchUp2023到最新版本
插件支持绑定几个电脑?
插件使用账号密码进行登录,跟随账户走,允许同时登录一台电脑在线
