如何在 SketchUp 中绘制管道？
要么你想：
- 拉管
- 创建管
- 生成线 2 管
- 将线转换为管道
- 沿路径管道
- 从线中绘制管道
- 制作管型材
- 从边缘构造管道
- 做管道
...简单地说，你需要划一个管道。有几种方法可以完成基本操作，例如在 3D SketchUp 空间中绘制管道。第一步，我们需要选择我们将要使用的工具。
您可以使用以下方法绘制管道：
- 原生 SketchUp 工具
- 基本插件 - 仅绘图
- 高级插件 - 绘图、编辑、报告
创建管道的 3D 模型时，哪些管道尺寸和参数很重要？
您需要注意：
- 外径 - 例如。用于建筑设计
- 内径 - 例如。用于管道
- 室壁厚度
- 长度
- 圆分割
取决于指定管道以不同的方式测量。在某些情况下，它是外径 (OD) 和壁厚，而在其他情况下，它是内径 (ID)，代表内部截面和壁厚。这些管道尺寸描述材料，长度参数与设计元素严格相关。因此，在您的 3d SketchUp 模型中，您只能有一种类型的管杆尺寸，但每一种都可以有不同的长度。有关圆分割设置的更多信息，您可以在此处找到： SketchUp 圆弧曲线圆解释. 简而言之，此参数会使您的模型更不精确或更精确，但同时它会占用您的计算机资源或多或少。如果您只需要设计的一般视图，或者您的模型有许多管道和其他复杂的对象，请使用较小的值，例如。整圈12段。另一方面，如果您要进行一些精确的对象连接、实体对像操作或只是想让它看起来平滑和漂亮……请使用 90 段。
了解您将来是否有可能需要更改管道直径可能很重要。例如，有时在设计过程中，您需要决定更改项目中所有管道的壁厚。如果您只使用本机工具，这种情况会增加您的工作时间。相同的场景与管道分段有关。如果您的项目变得越来越大，那么在 SketchUp 中处理该文件的过程中也会变慢。简单的解决方案是更改所有绘制管道的圆弧分段值。这只有在您决定使用可以编辑圆分割参数的 SketchUp 管道扩展时才有可能。
如何使用原生 SketchUp 工具绘制管道？
要在 3D 中绘制管道对象，请按照以下步骤操作：

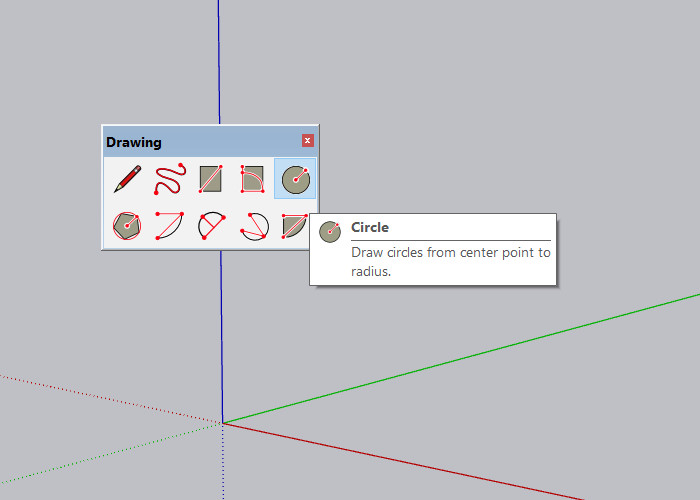

- 激活圆形工具

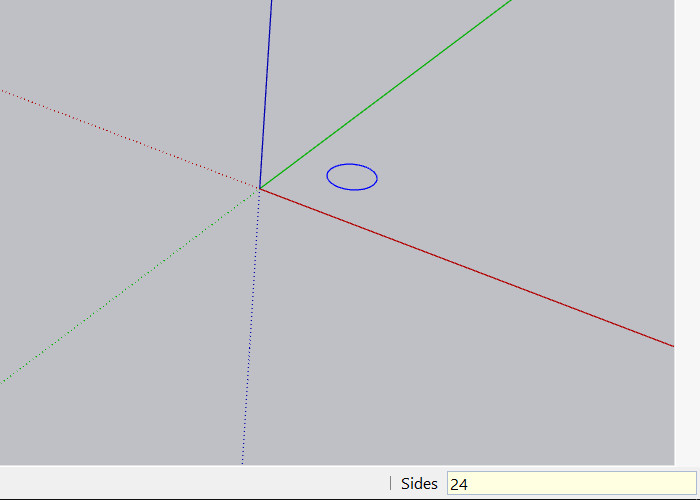

- 激活圆工具后，您可以设置圆的边（分割）
- 使用鼠标或键盘设置管道的半径（外径的一半）
- 要绘制内圆，您可以使用偏移工具

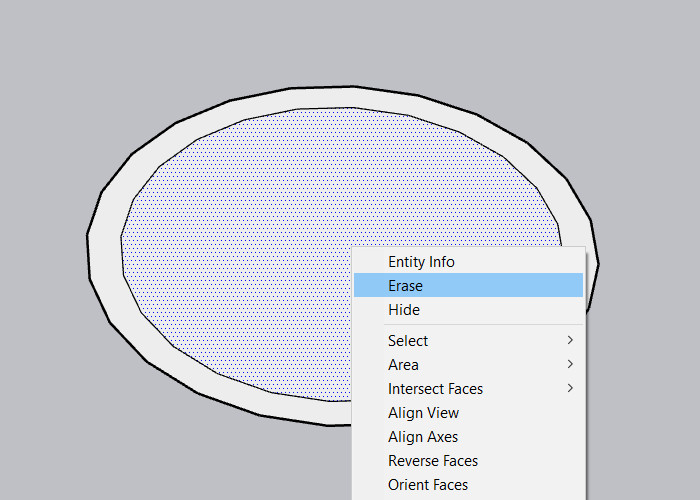

- 删除在中间创建的面

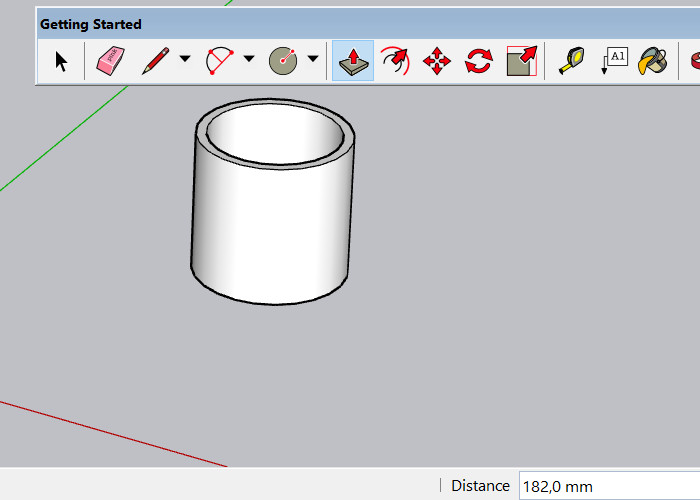

- 使用 PushPull 工具设置管道长度
- 最后一步是从创建的几何体创建组

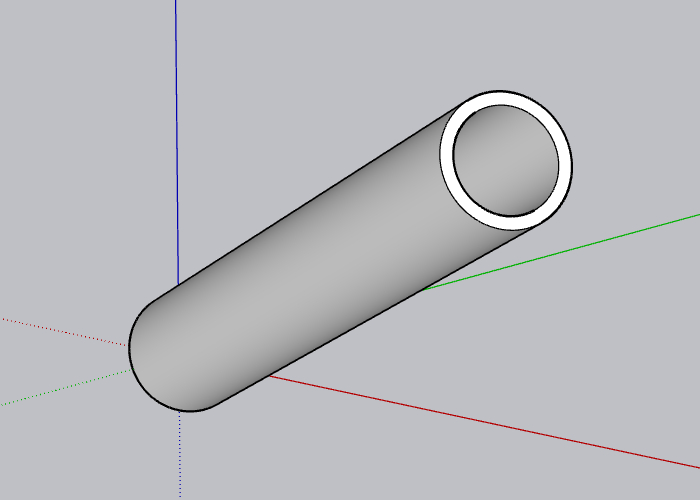

使用原生工具在 SketchUp 中绘制管道。
优点：
- 没有额外的程序
- 容易做
- 免费
缺点：
- 漫长而缓慢的过程
- 很难在 3d 空间中定位管道对象
- 无法编辑管道尺寸
- 无法编辑圆弧段
如何使用 SketchUp 扩展程序绘制管道？

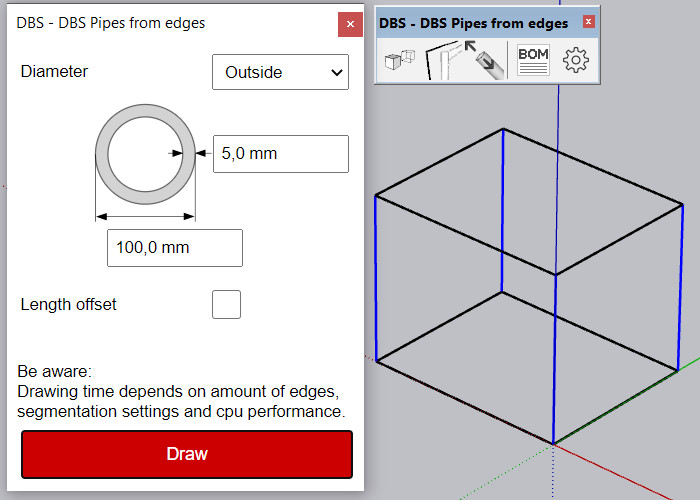

为了提高效率，您可以使用 SketchUp extension Pipes from edges。它根据选定的边创建管道。在 3d 空间中绘制代表管道中间线的形状后，您可以单击一下即可生成所有需要的管道。
您可以轻松设置管道直径并选择测量外径还是内径。在扩展的设置中，您可以设置分段参数。
另外两个有用的函数是：
- 长度改变工具

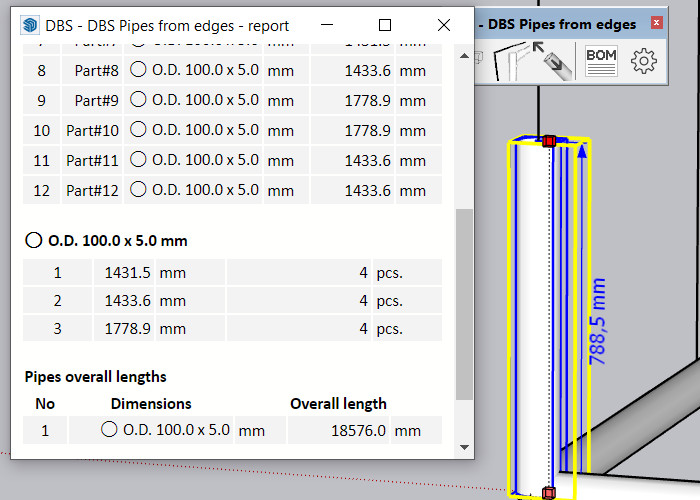

- 报告
使用高级 SketchUp 管道扩展绘制管道
您可以在这个 SketchUp 高级管道扩展 中找到上述所有功能和许多附加功能 。
许多其他有价值的功能包括：
- 管道尺寸版
- 管道分割版
- 对齐工具
- 拉伸和管道剖面切割
- 斜接接头
