【LayOut学员作品】塔斯汀中国汉堡施工图纸

LayOut学员作品

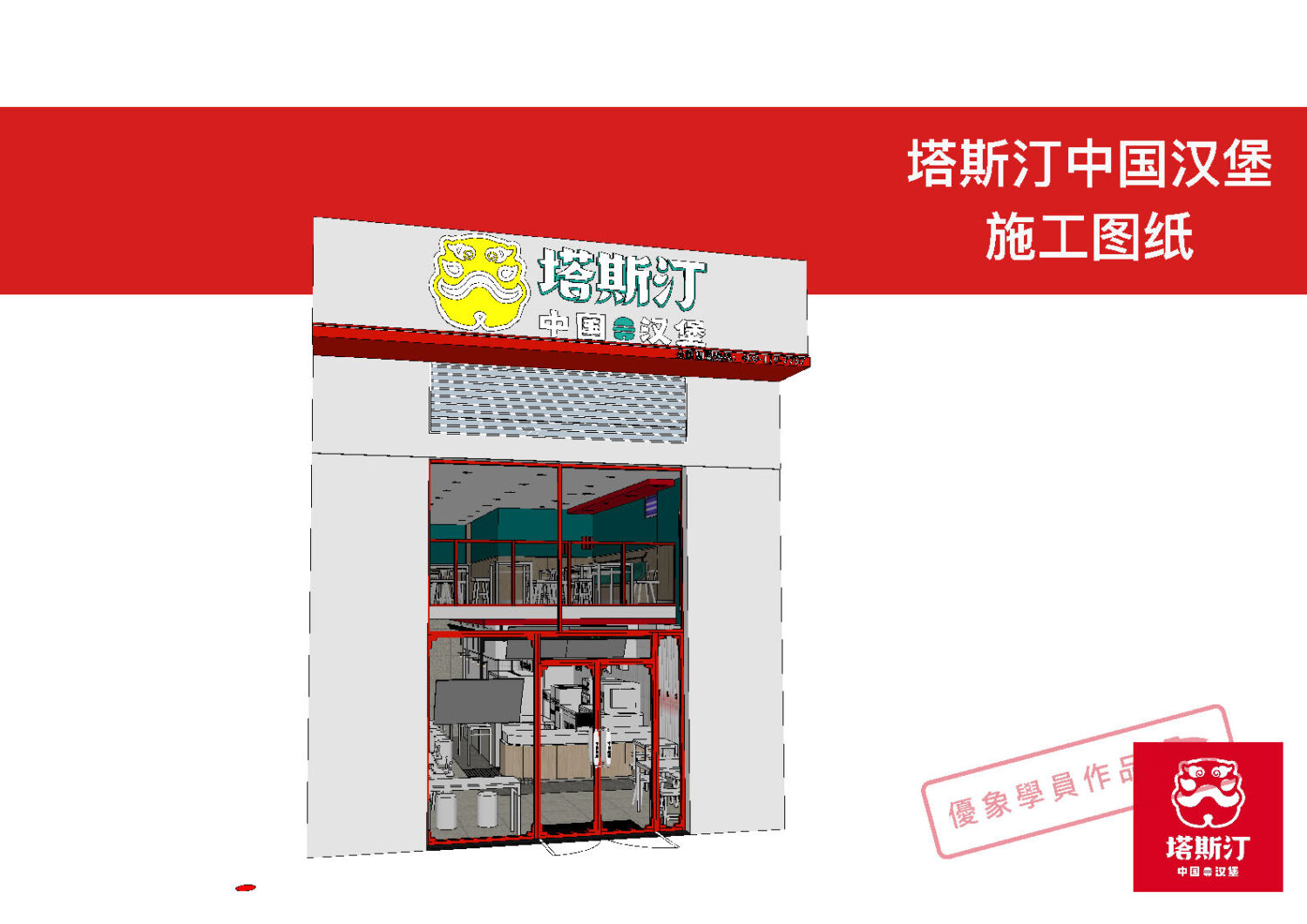

塔斯汀中国汉堡施工图纸

拥有1000多家门店的餐饮品牌

是如何使用LayOut技术解决出图速度和标准？

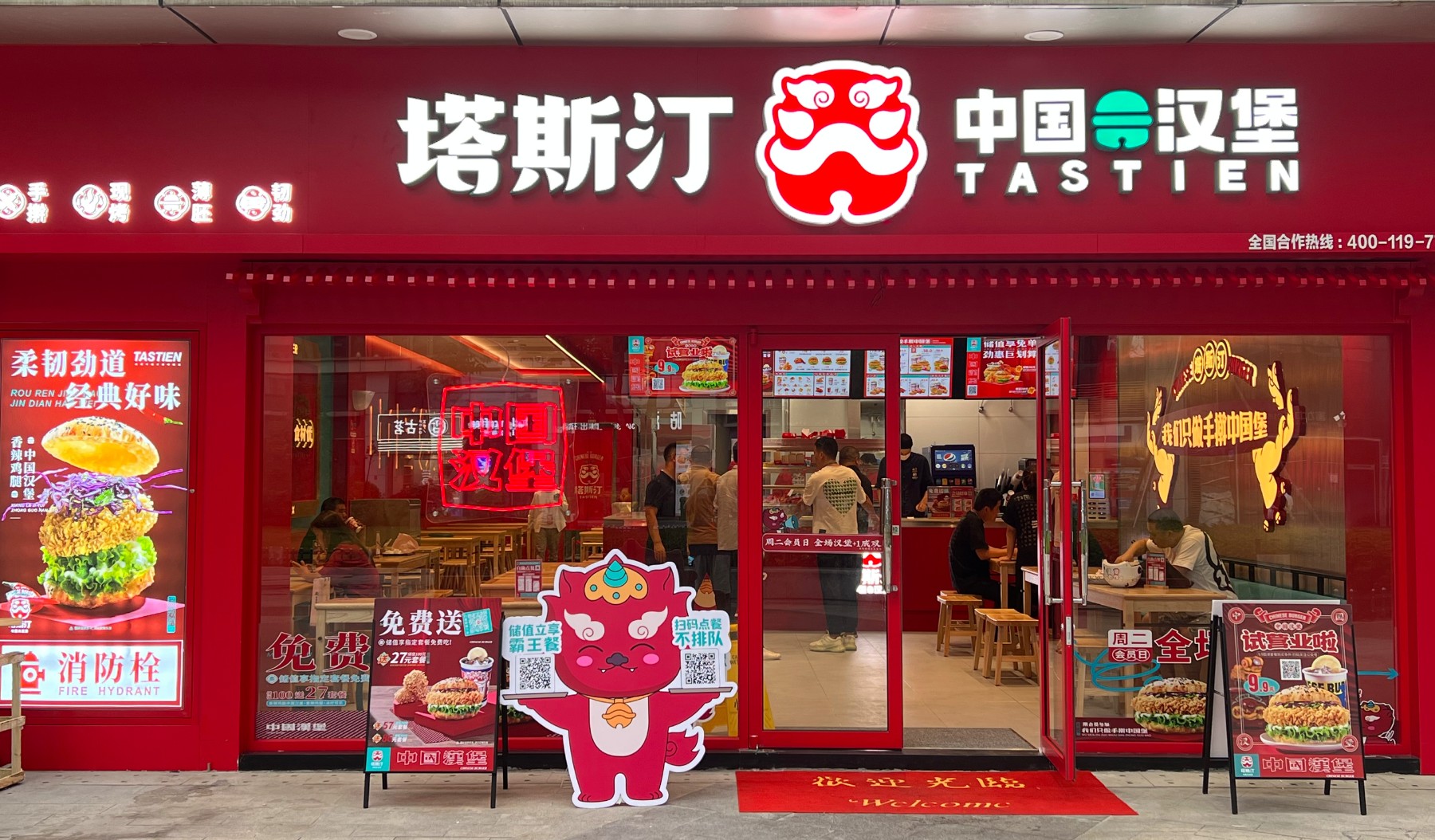

塔斯汀是主营中国汉堡的餐饮连锁品，

门店超过1000+，

覆盖全国19省份140地市。

0 (2)

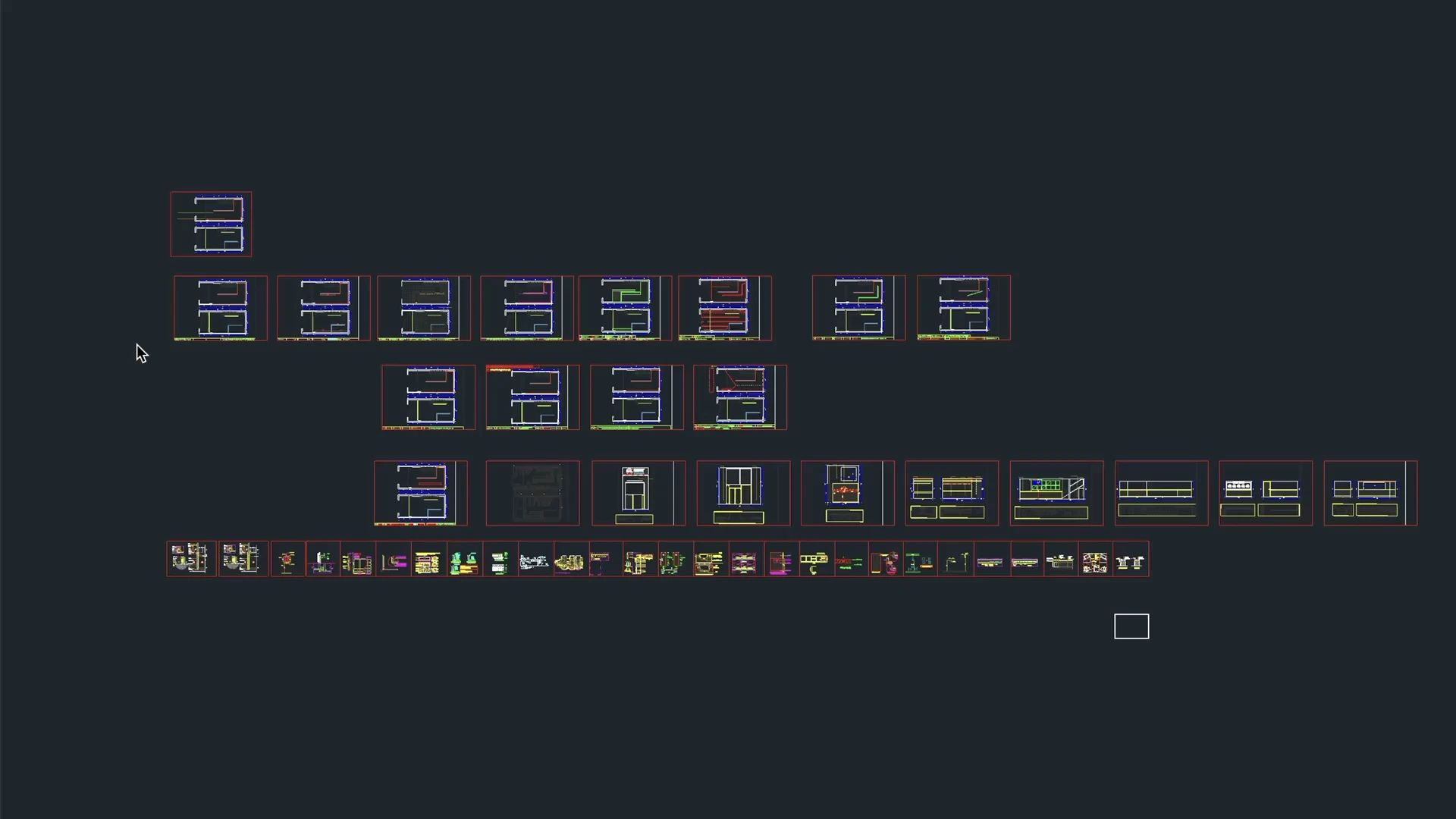

CAD流程切换到LayOut工作流程

设计团队面对每天多个的新增店面的设计任务，

 使用传统的设计流程无法满足团队产出要求，

无疑给团队带来很大的压力。

0 (3)

团队从以前的CAD流程切换到LayOut工作流程

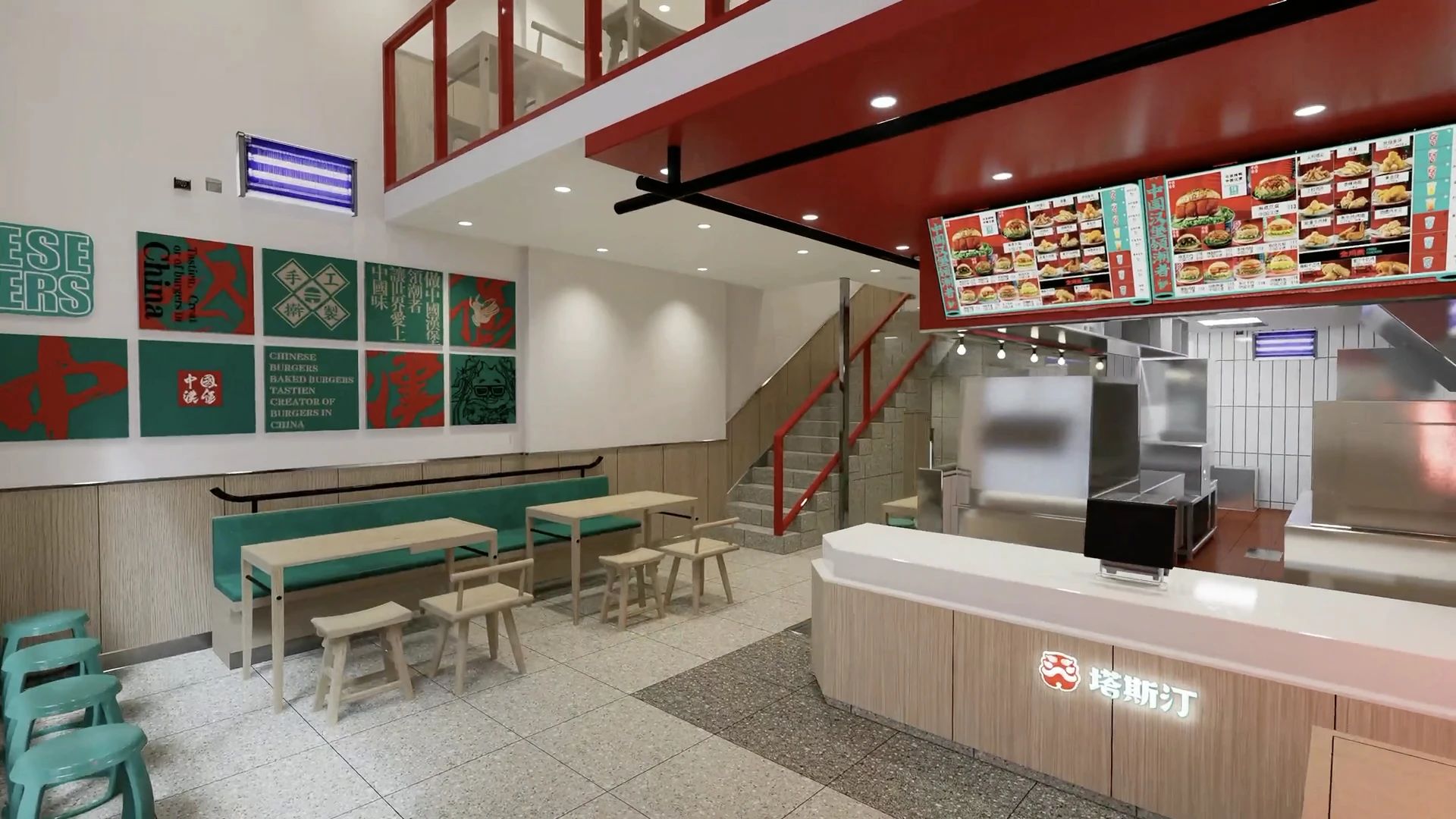

结合参数化建模、动态组件、可视化渲染等技术，快速解决从设计到出图落地的全生命周期的设计流程，不但可以系统设计，在设计建模的同时已经可以进行出图，这套技术已经得到广泛应用。

0 (4)

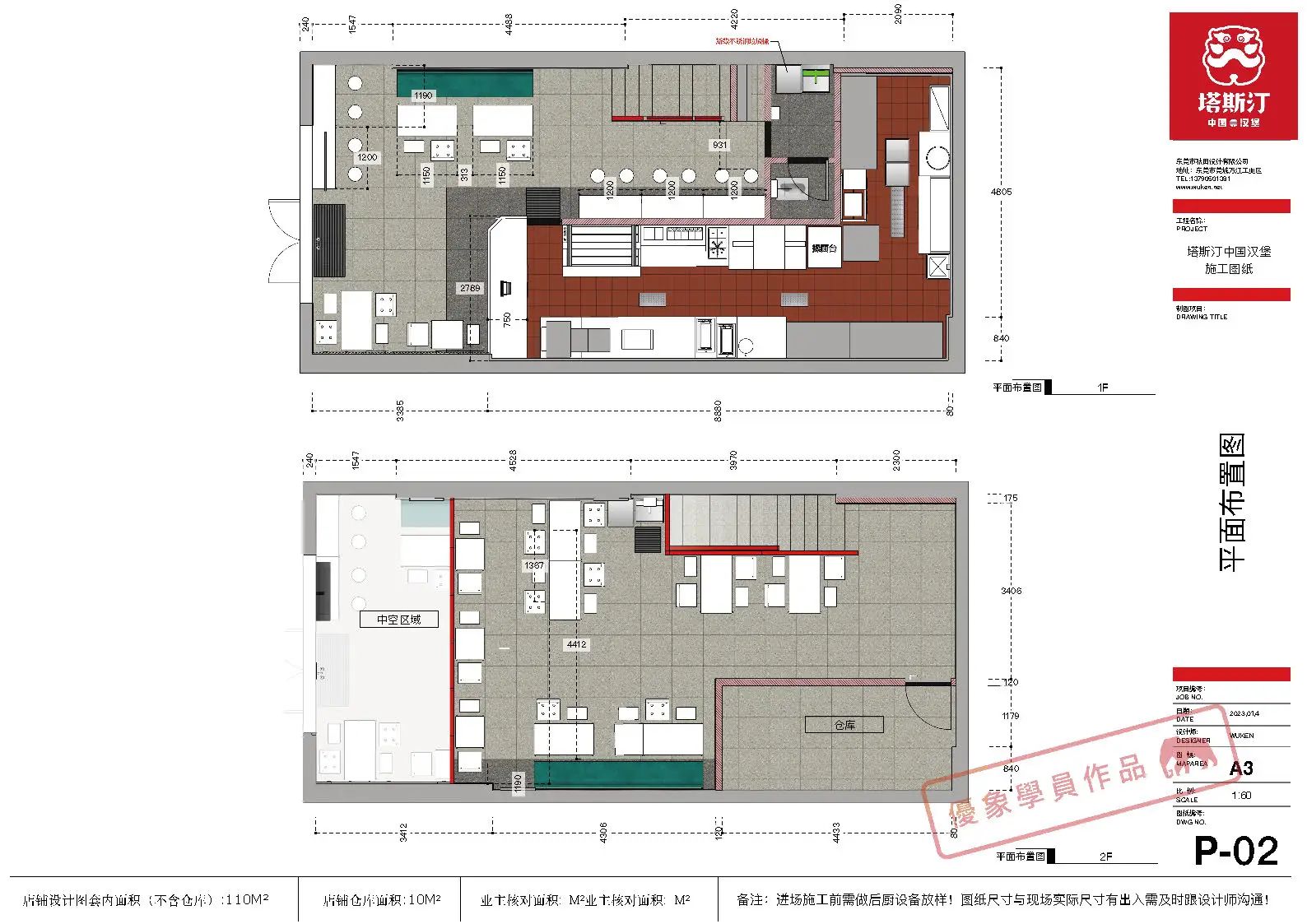

所有图纸基于模型进行输出，

通过模型的剖切显示，

我们不但可以出平面图

0 (5)

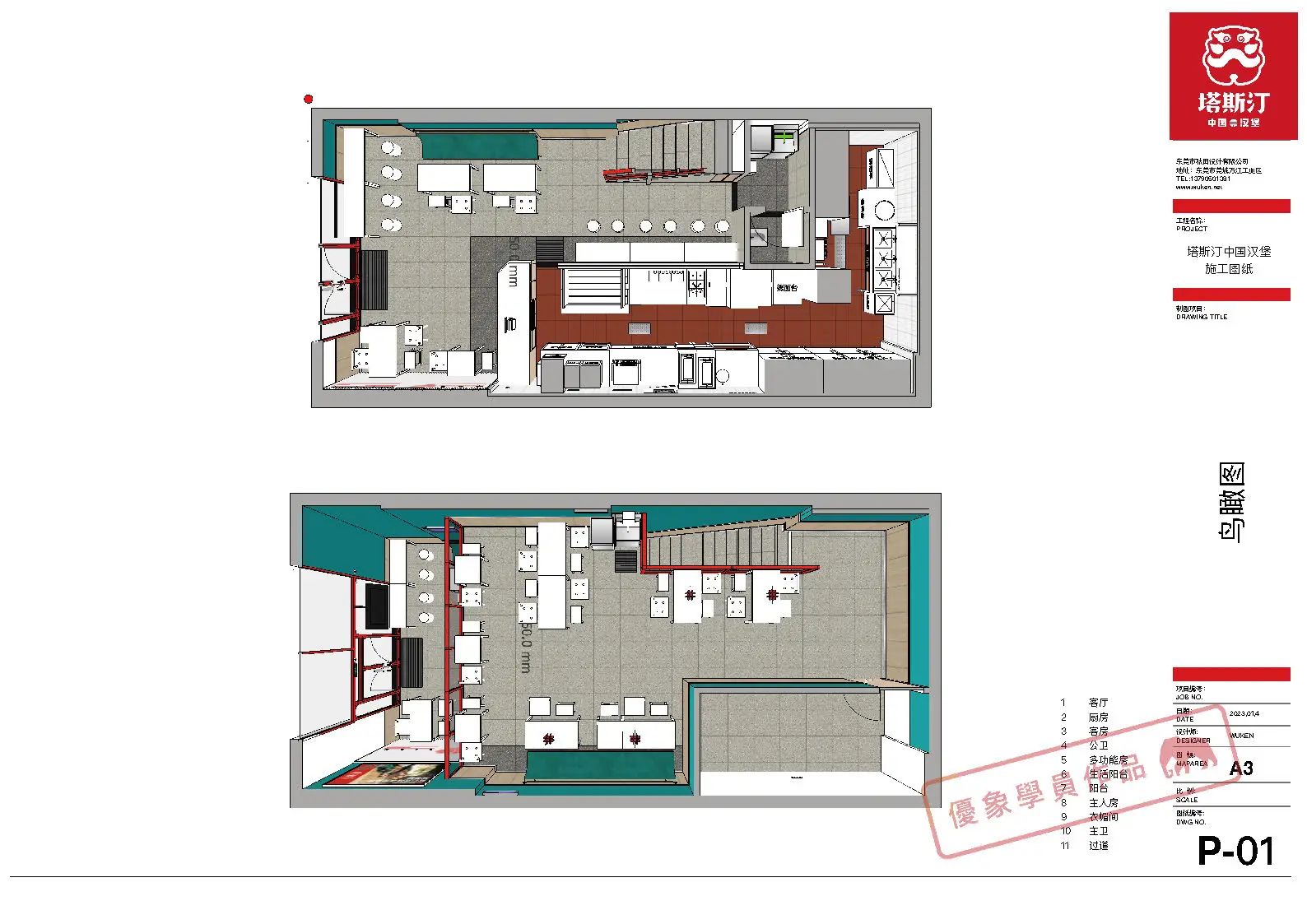

还有更加立体的三维鸟瞰图

更清楚的了解空间结构关系

0 (6)

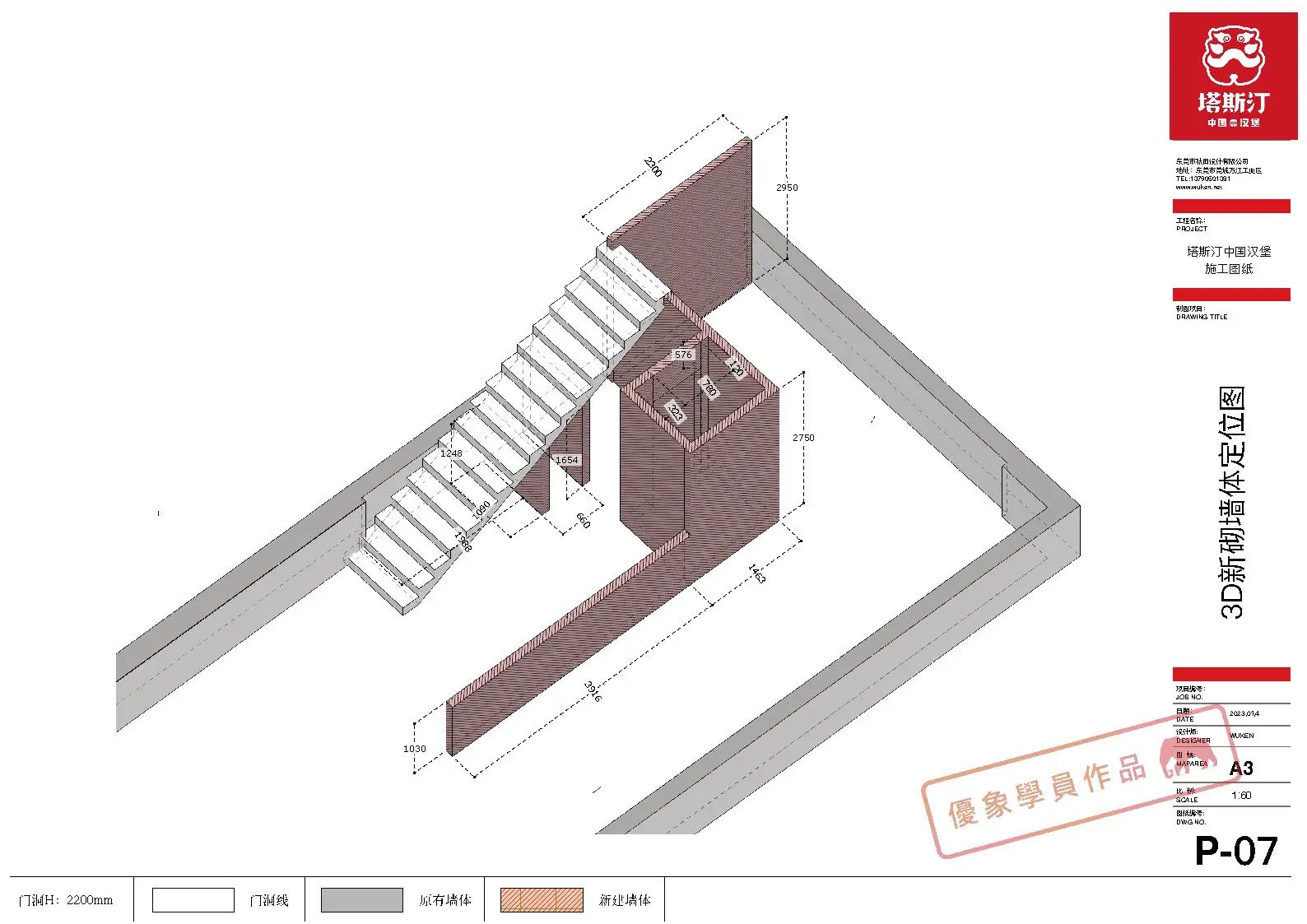

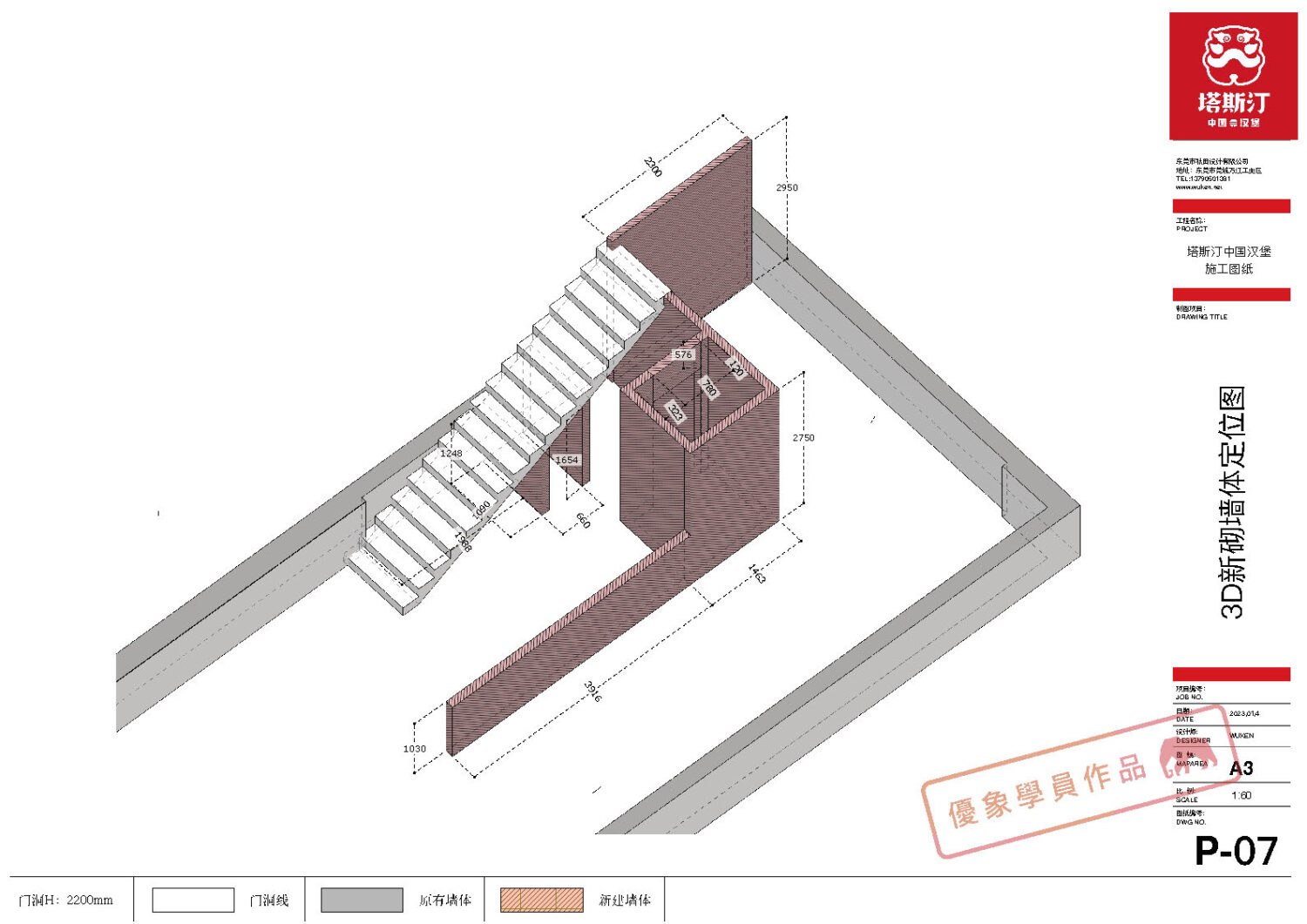

除了常规的新砌墙体定位图外，

借助三维模型的优势，

我们另外出了一个三维的新砌墙体定位图

0 (7)
0 (8)

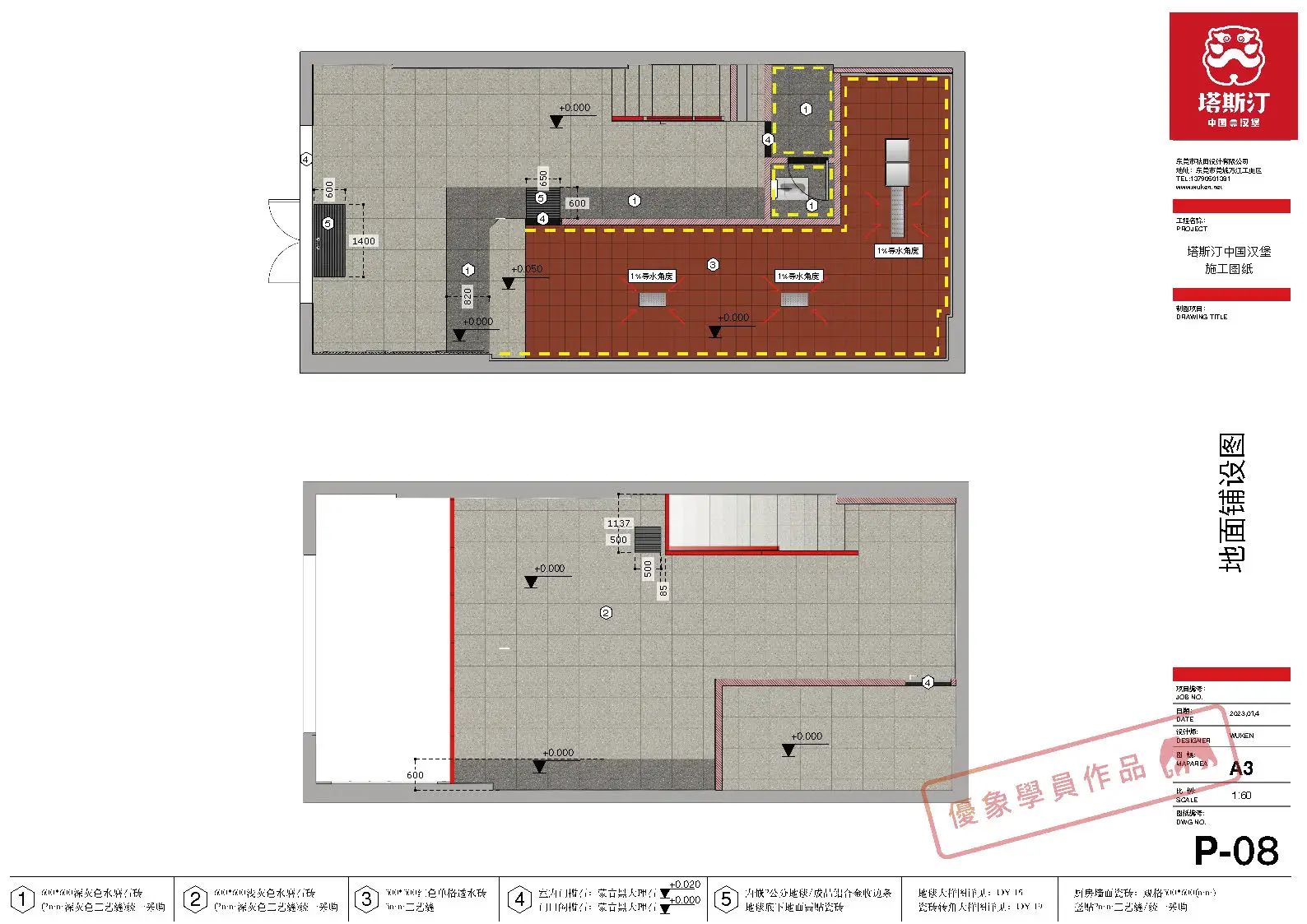

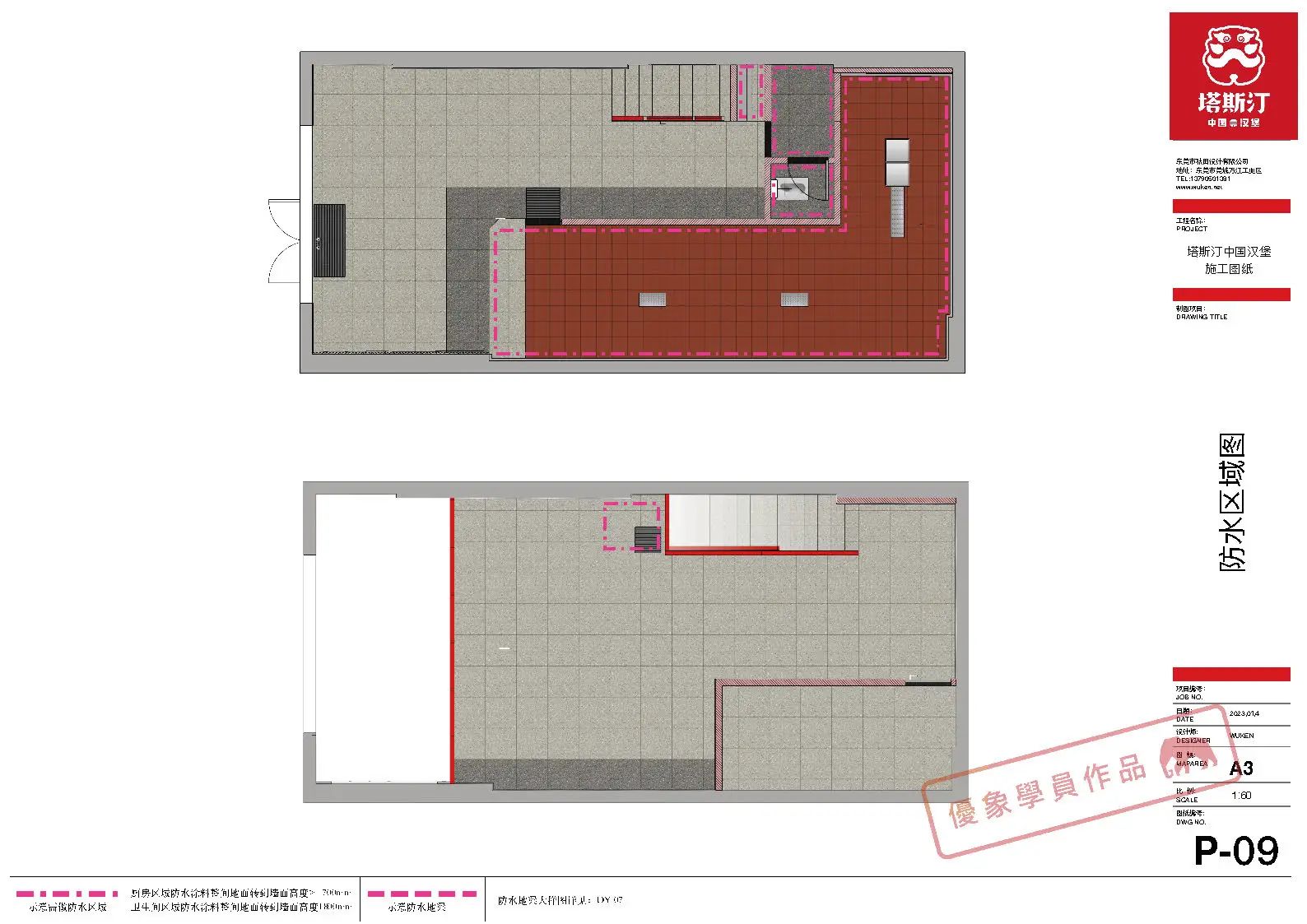

隐藏掉不需要的内容，地面铺设图就直接出来

0 (9)
0 (10)

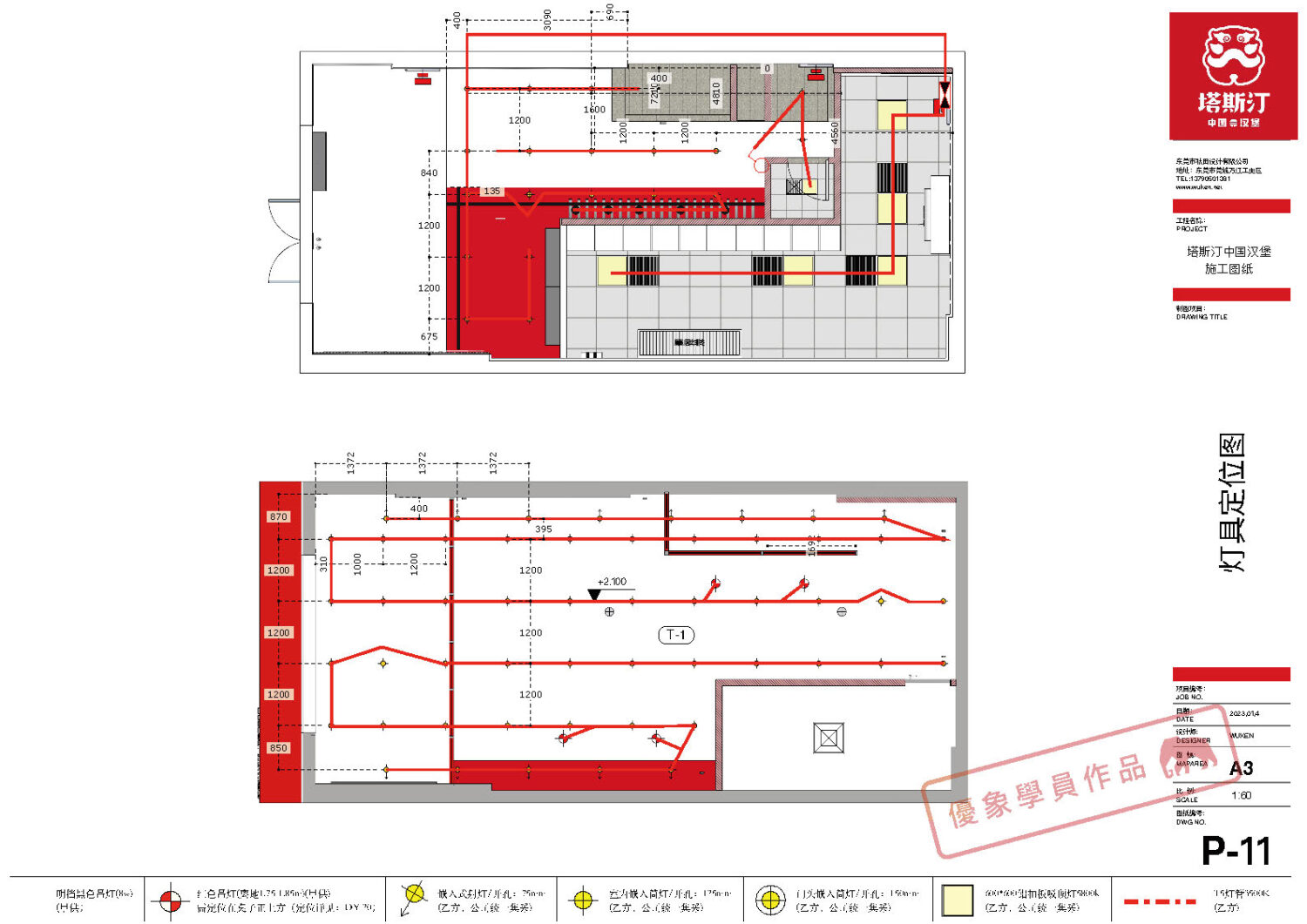

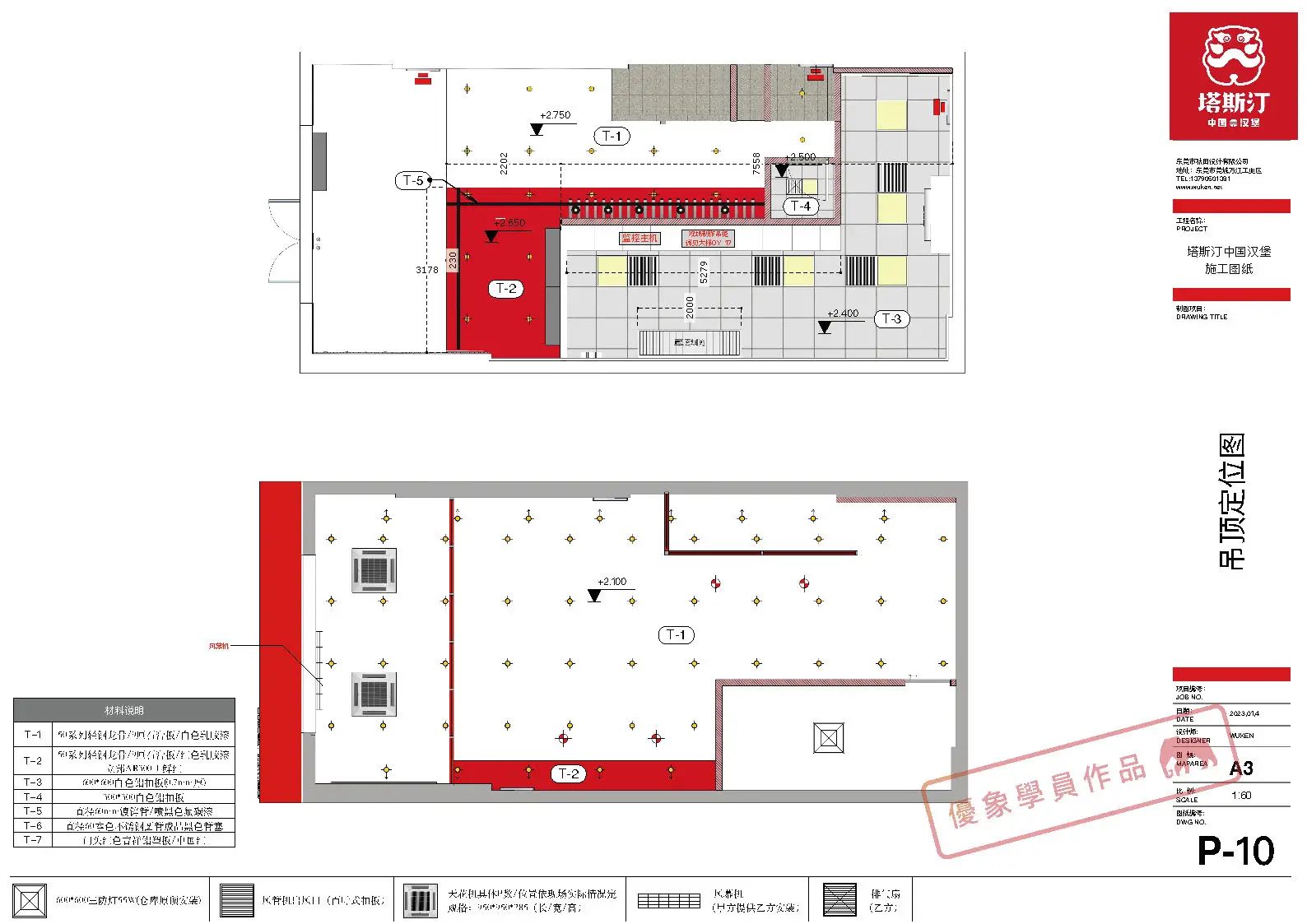

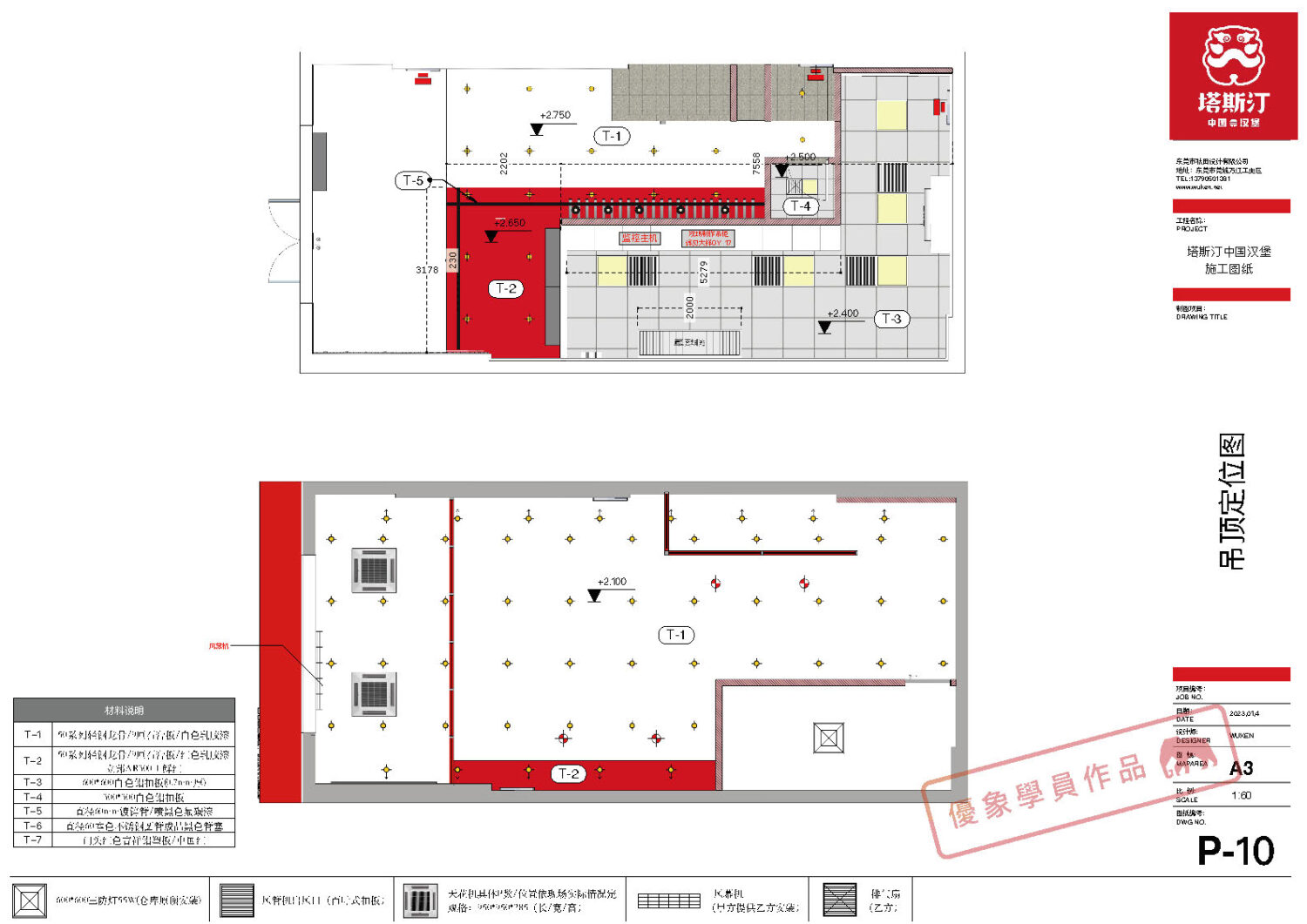

因为模型中包含了所有灯具模型，

我们直接通过模型输出吊顶图，

灯具连线图

0 (11)
0 (12)

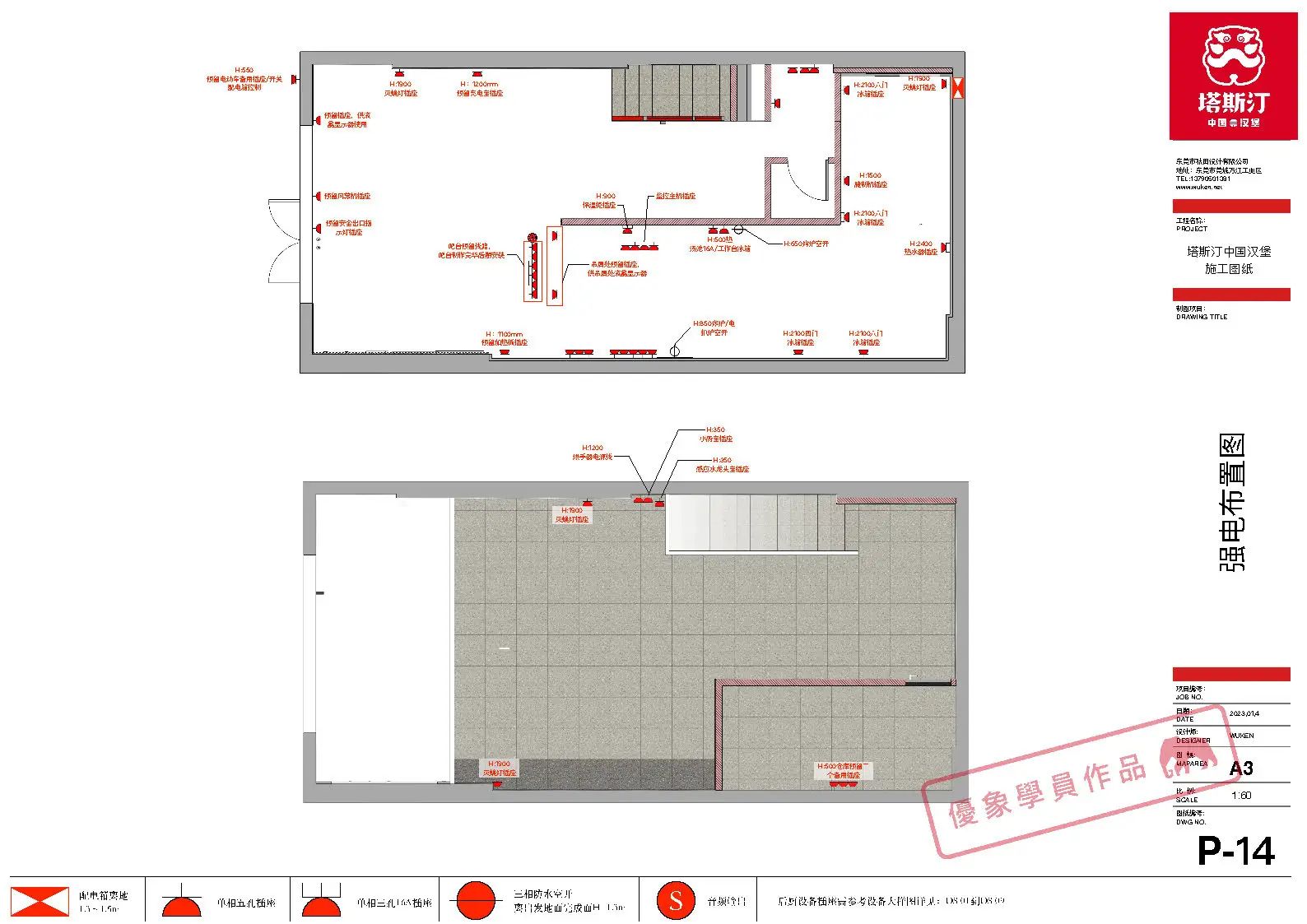

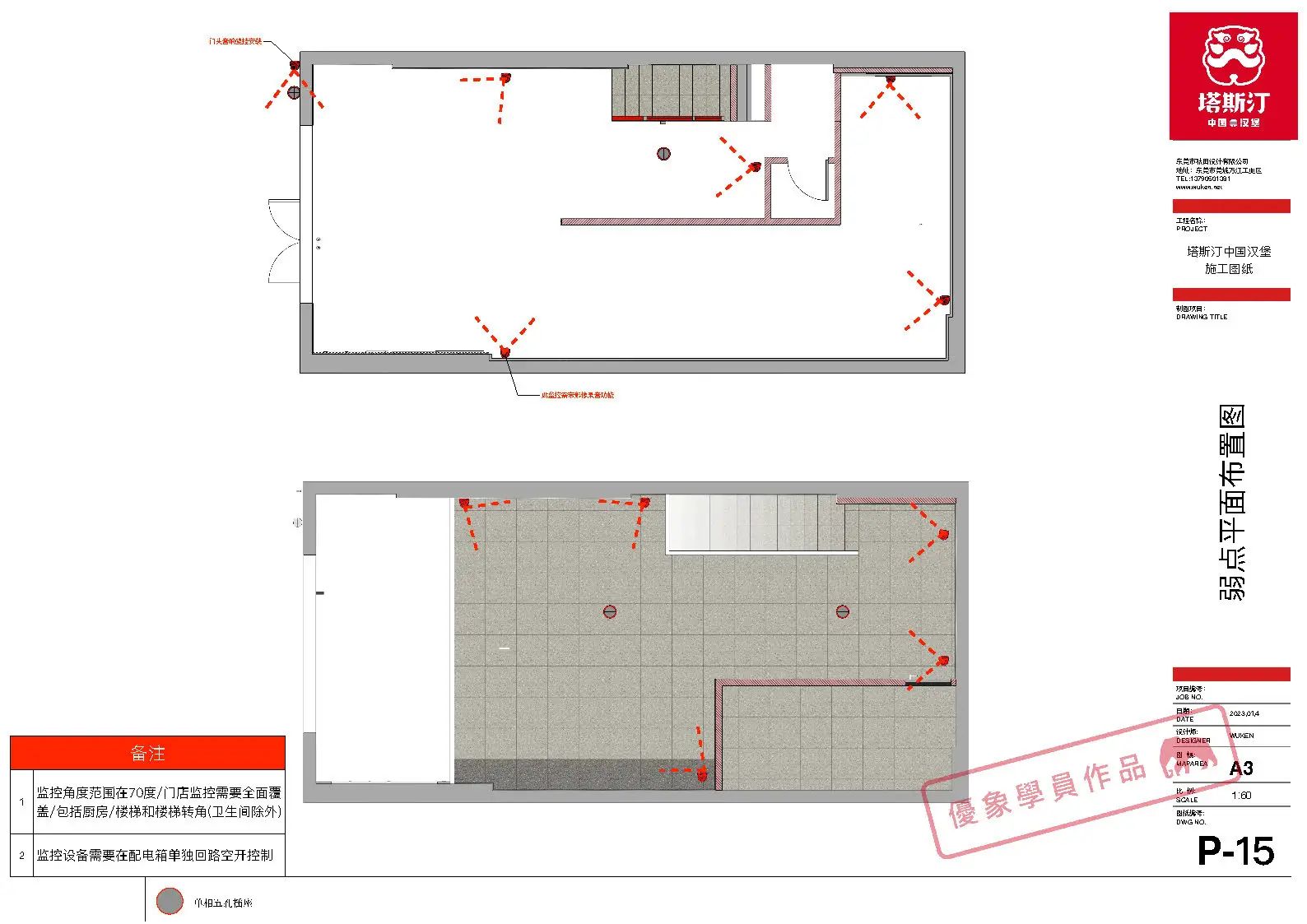

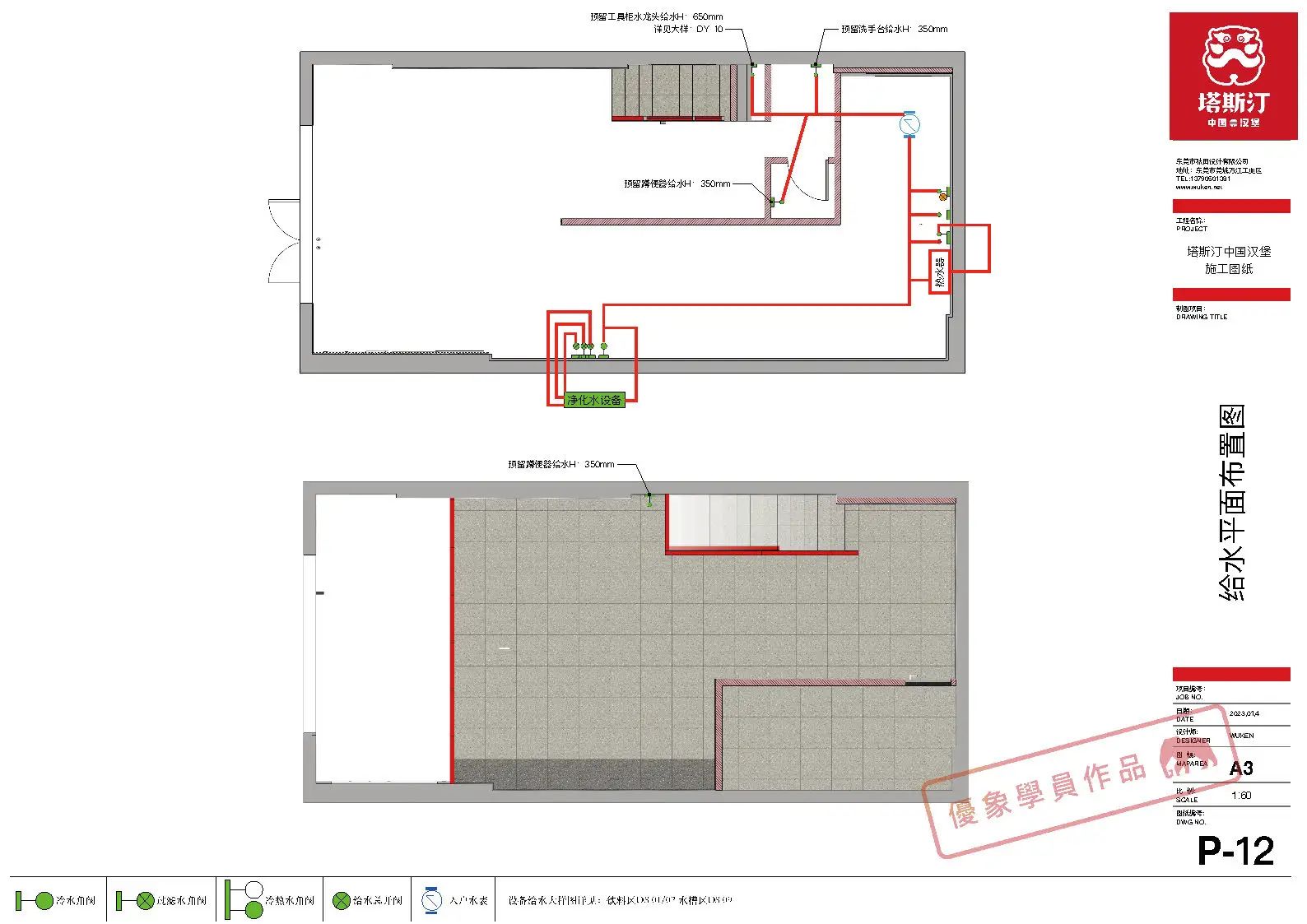

还有给水平面布置图，这个图里面的所有给水口都是和模型联动的。我们在放置模型的时候就自带了这样的模型图块，根据出图需要显示出对应的图块。好处有很多，我们不需要考虑给水口的数量和位置，只需要保证我们的设备设计是合理，就该出什么样的点位。

0 (13)

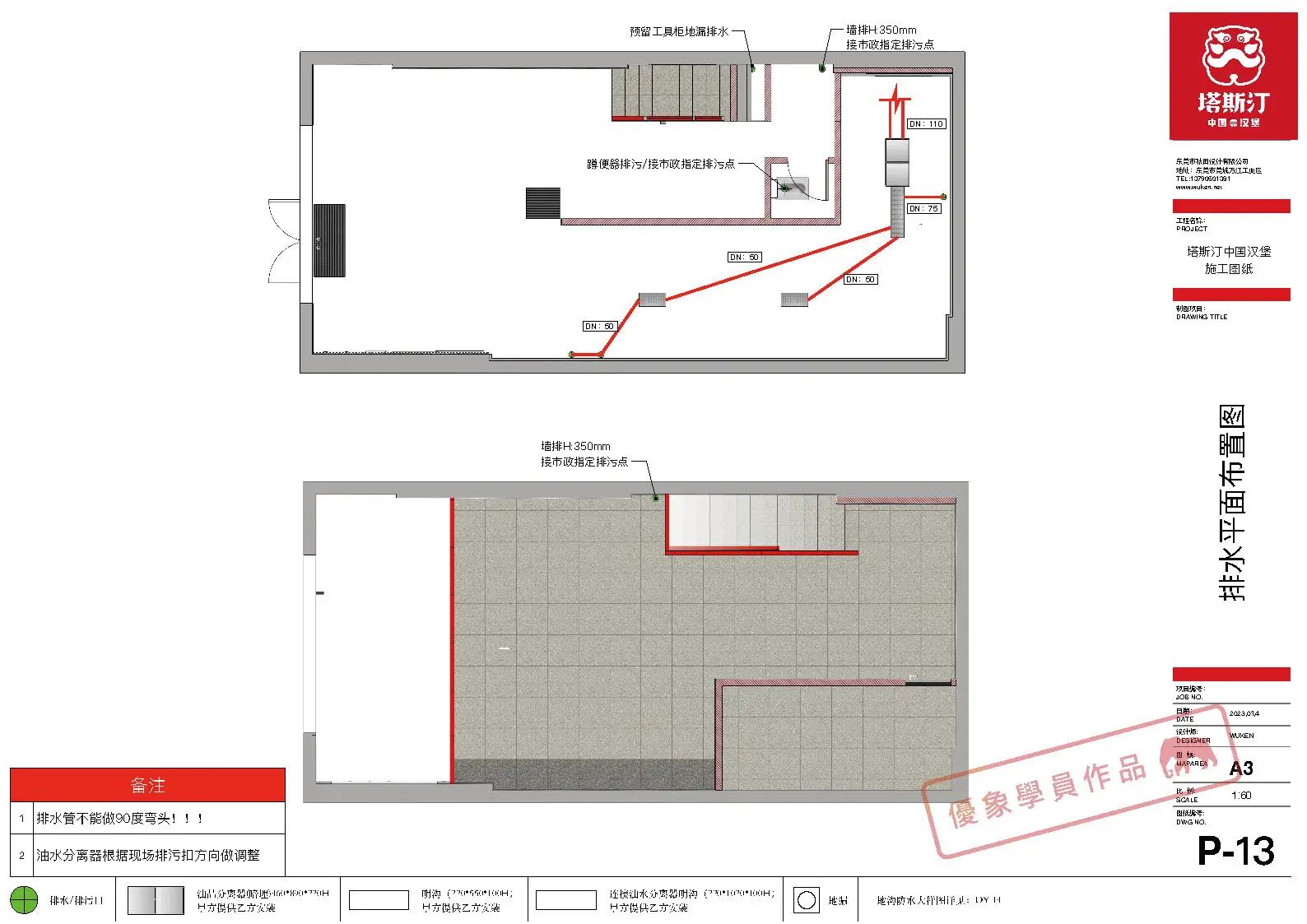

0 (14)
0 (15)
0 (16)
0 (17)

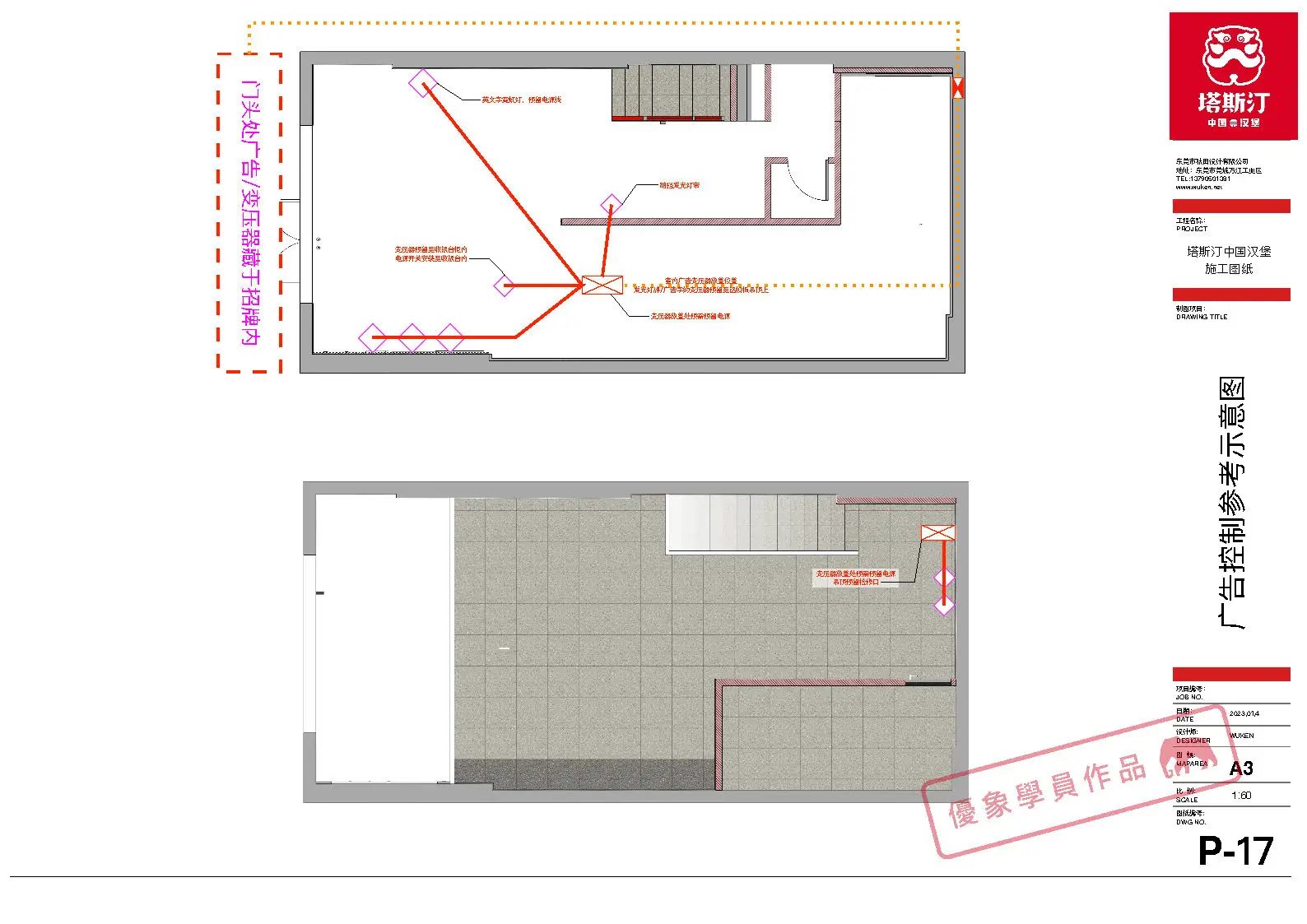

0 (18)

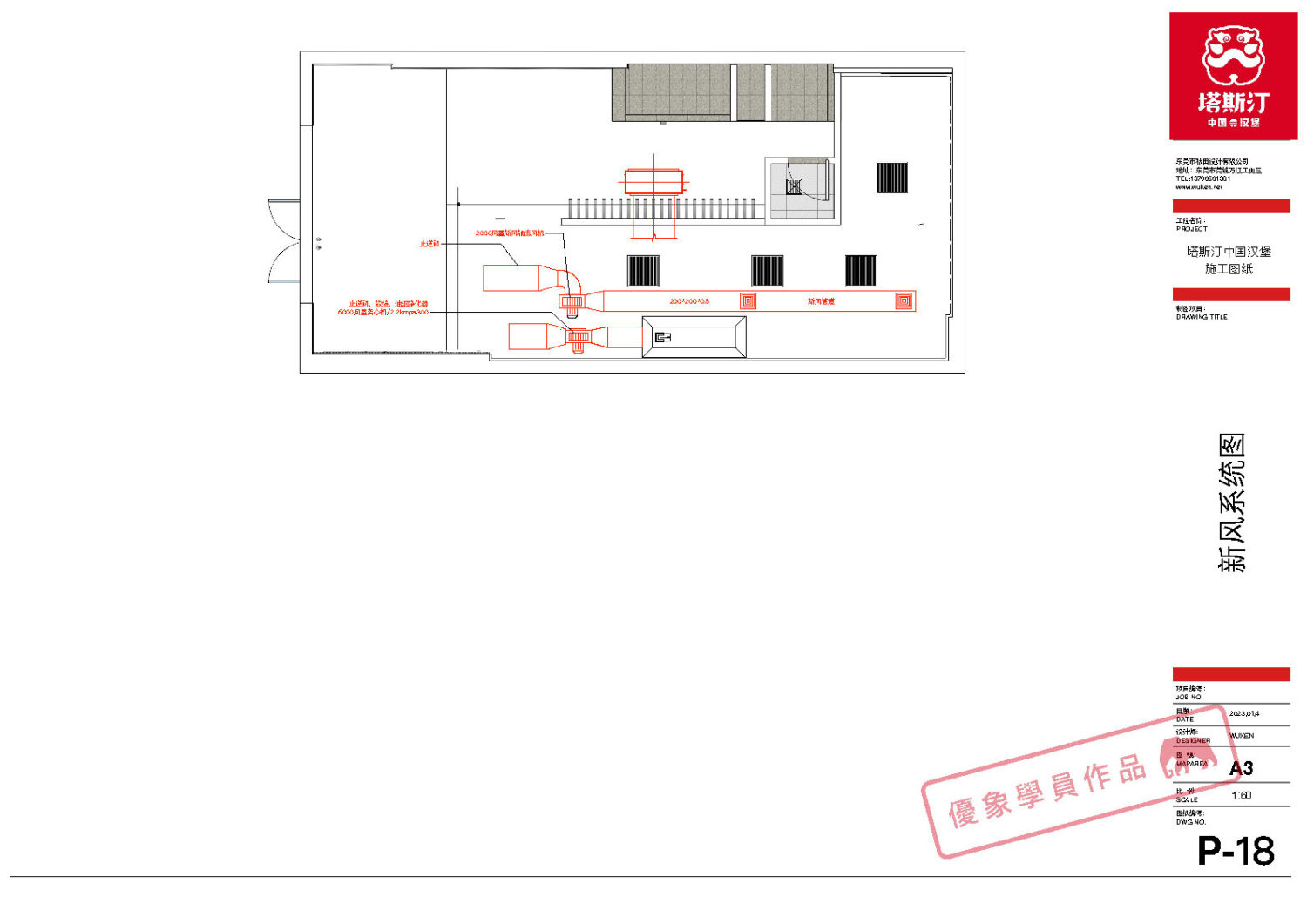

0 (19)

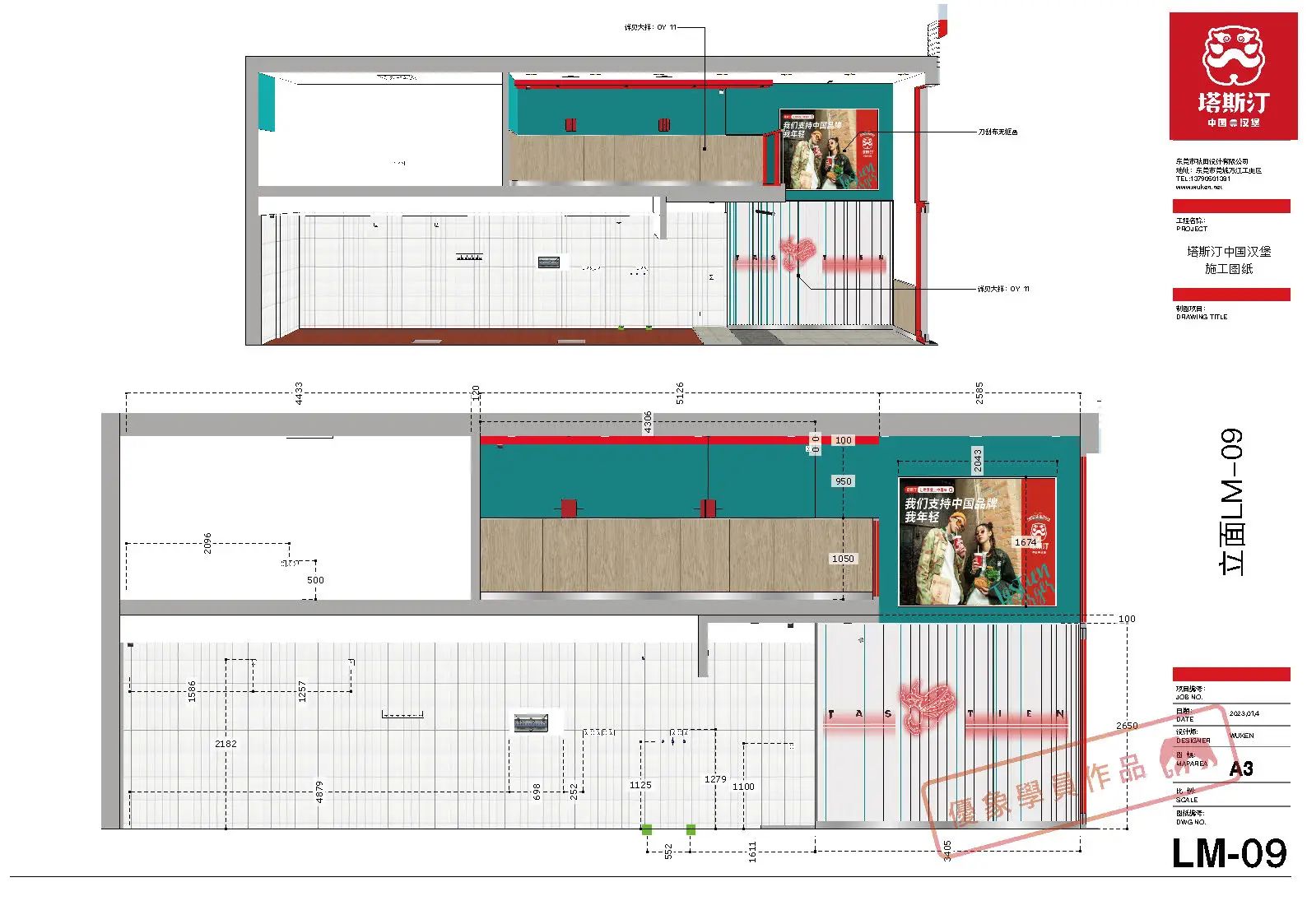

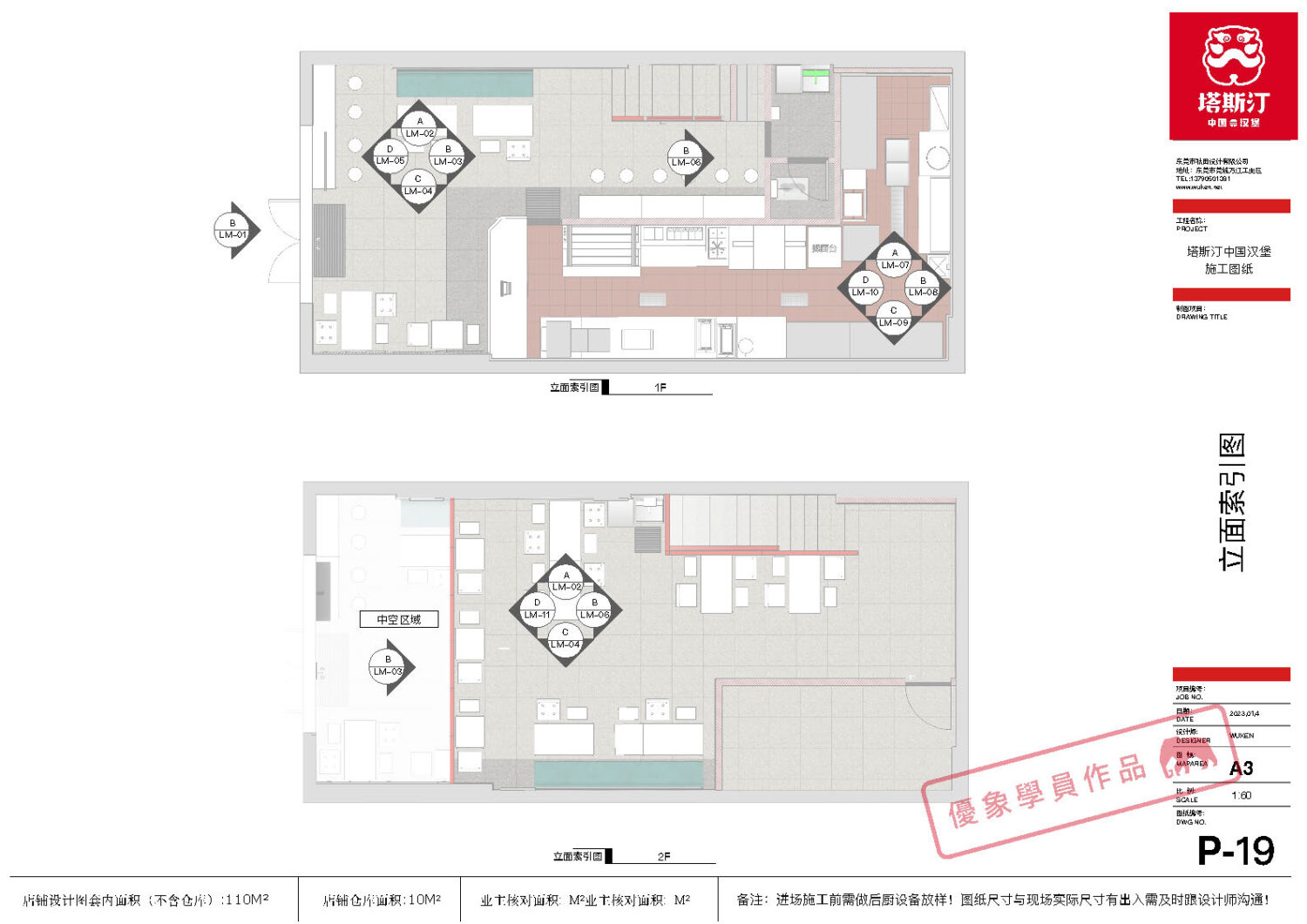

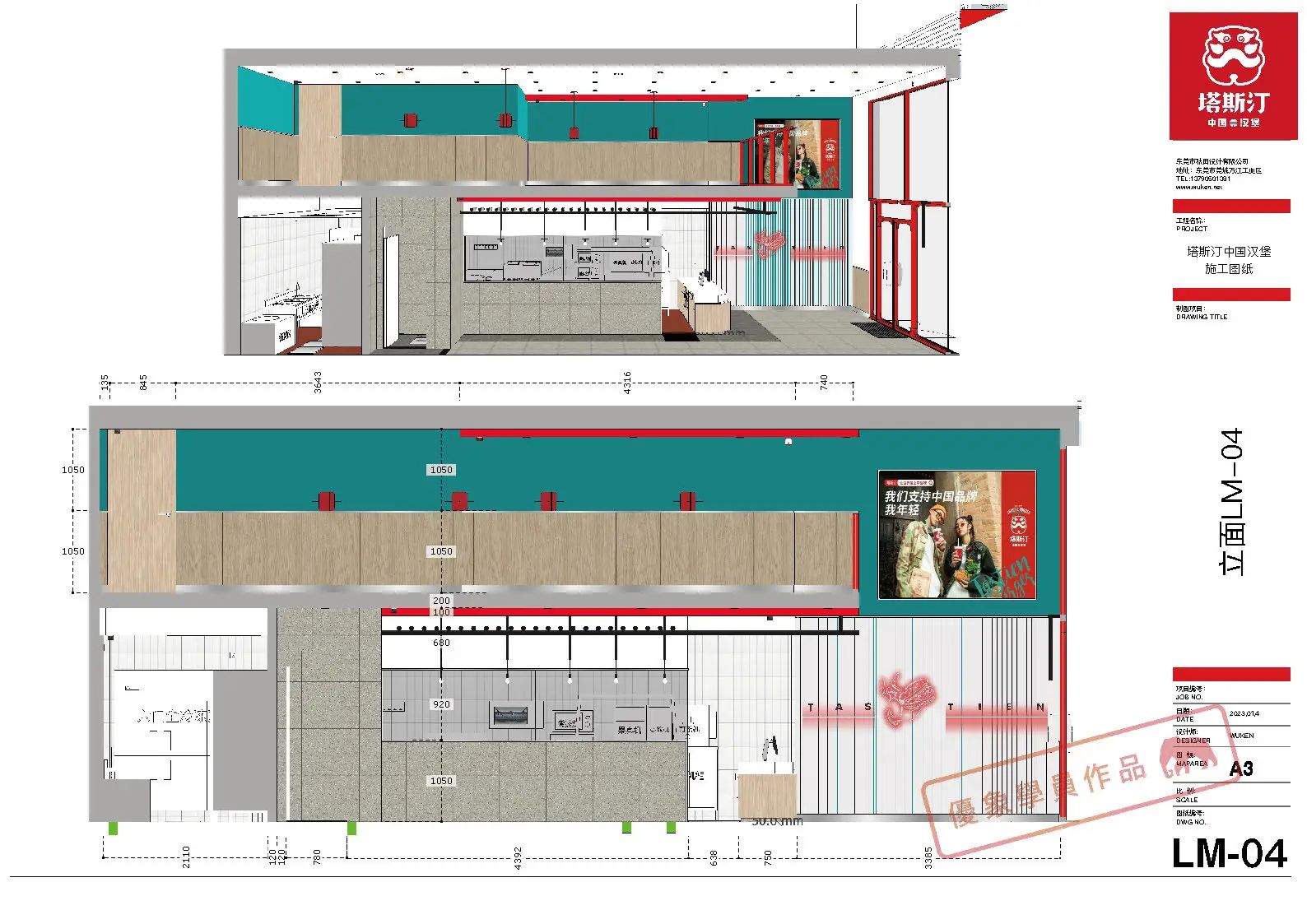

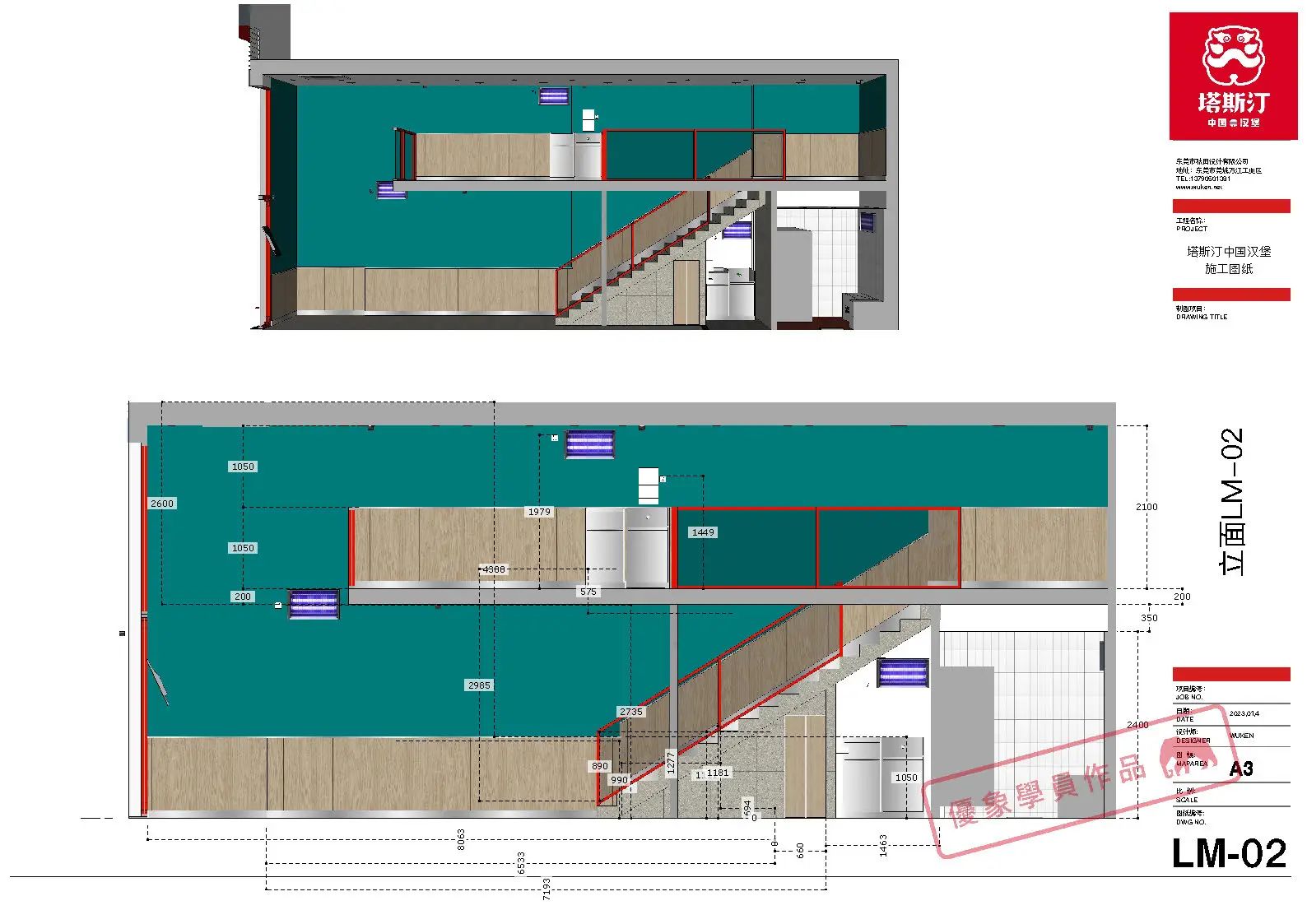

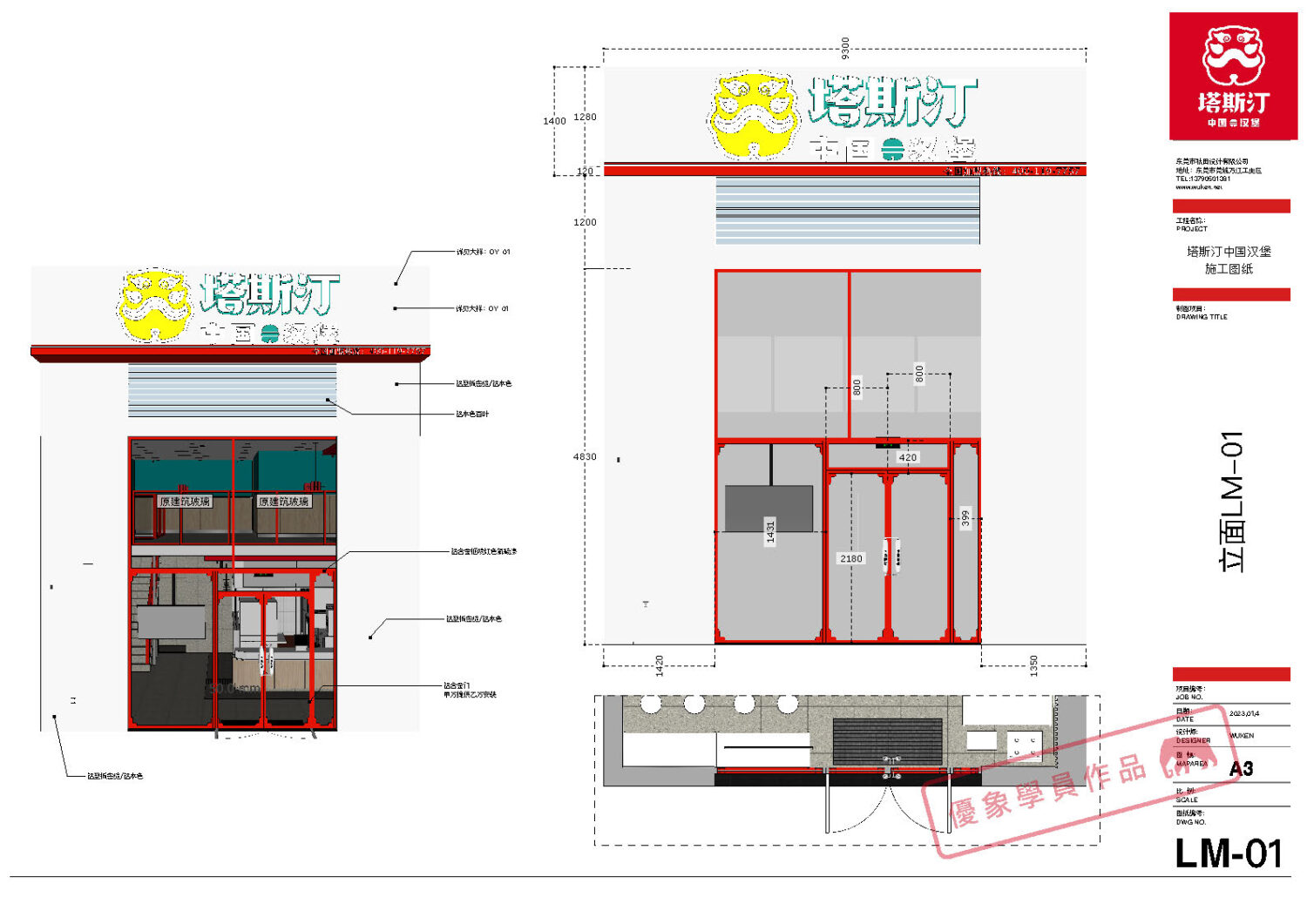

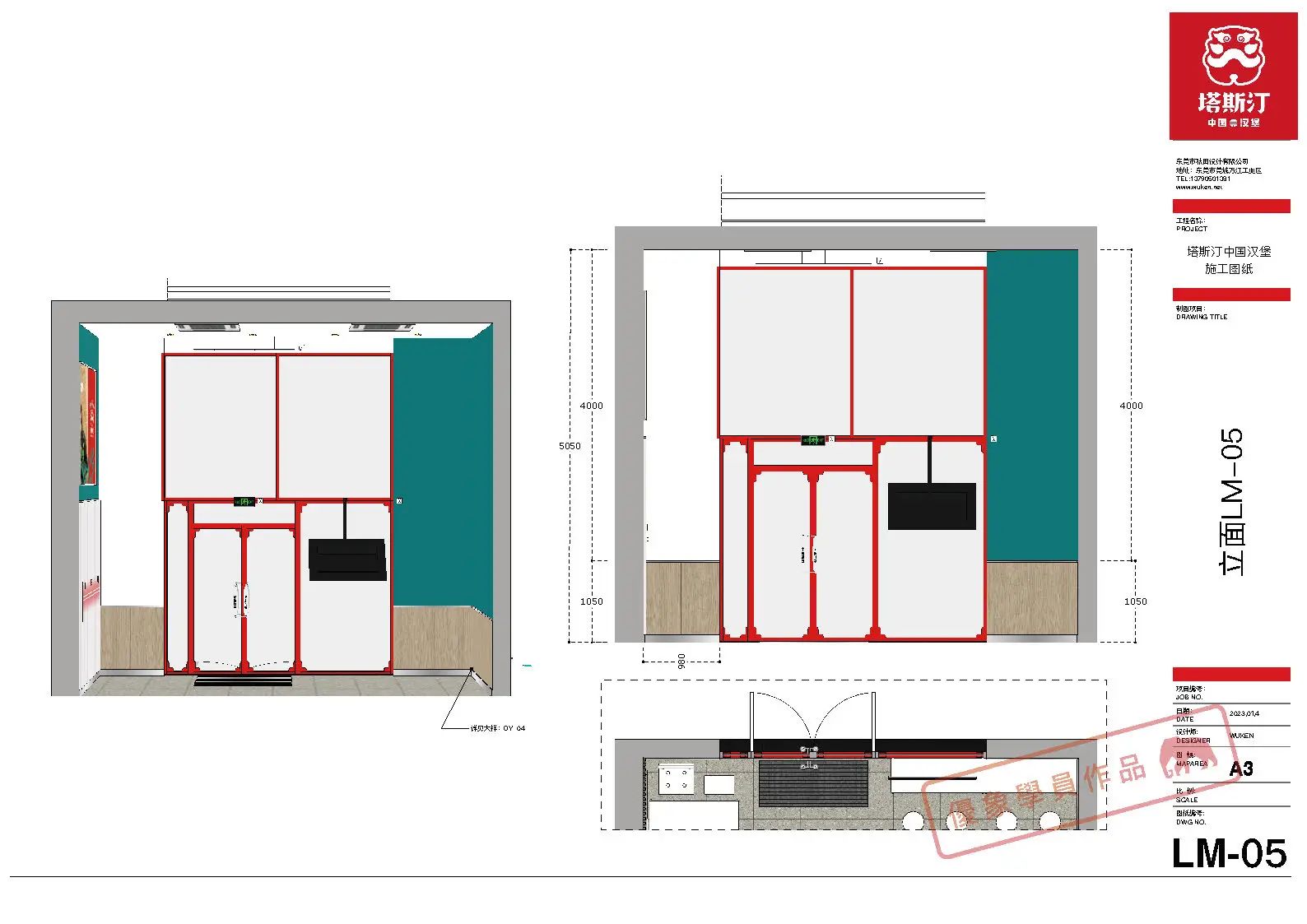

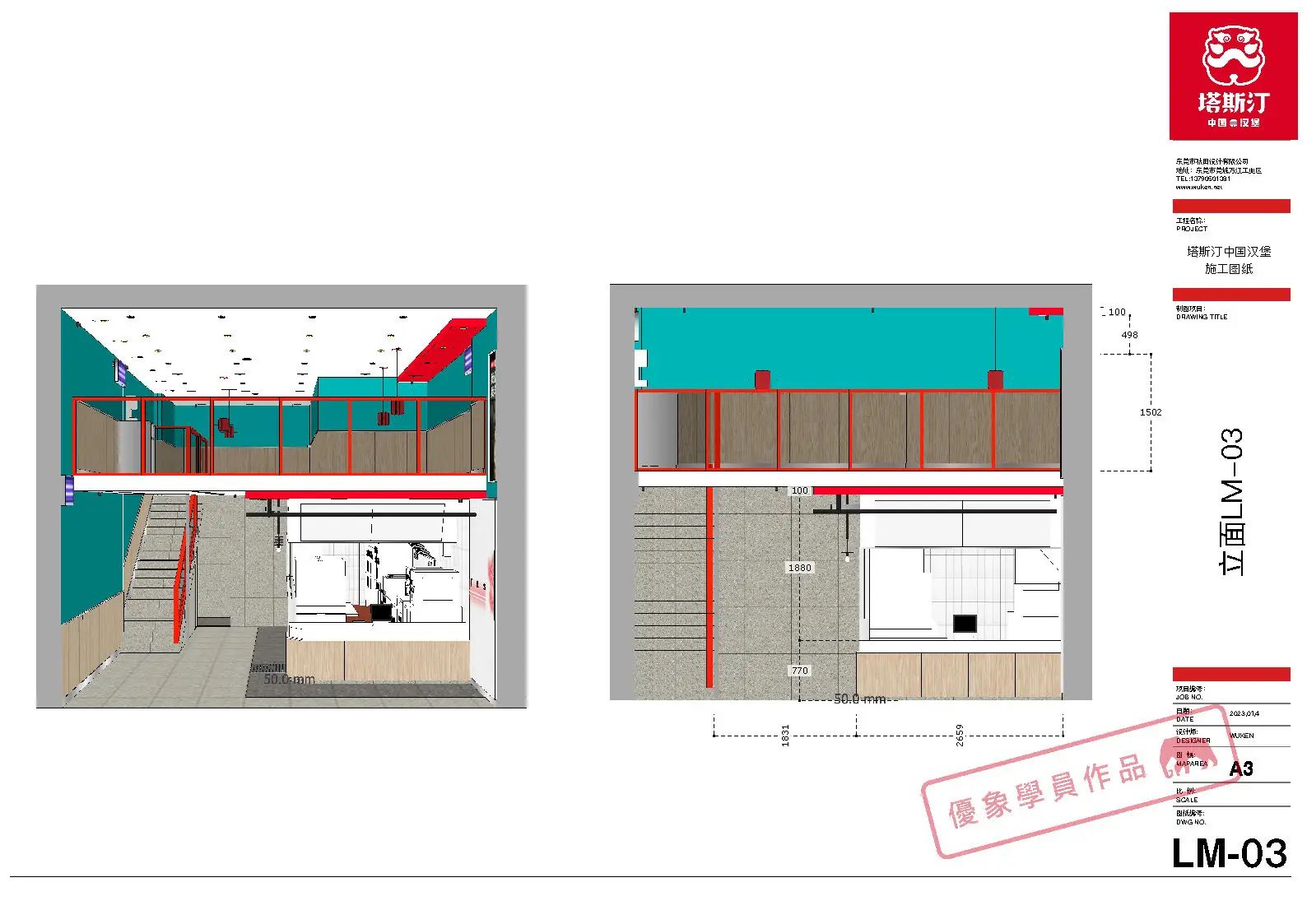

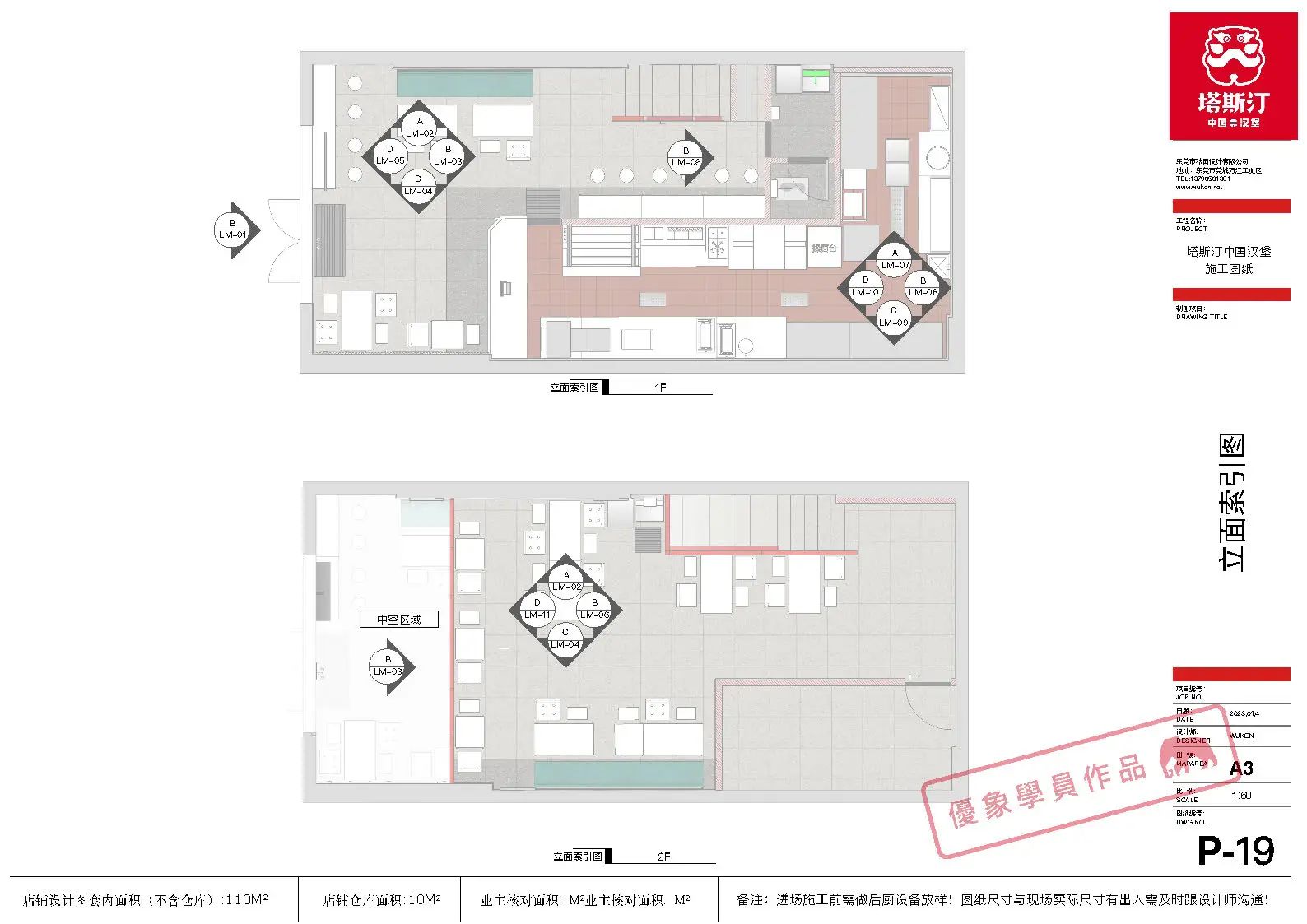

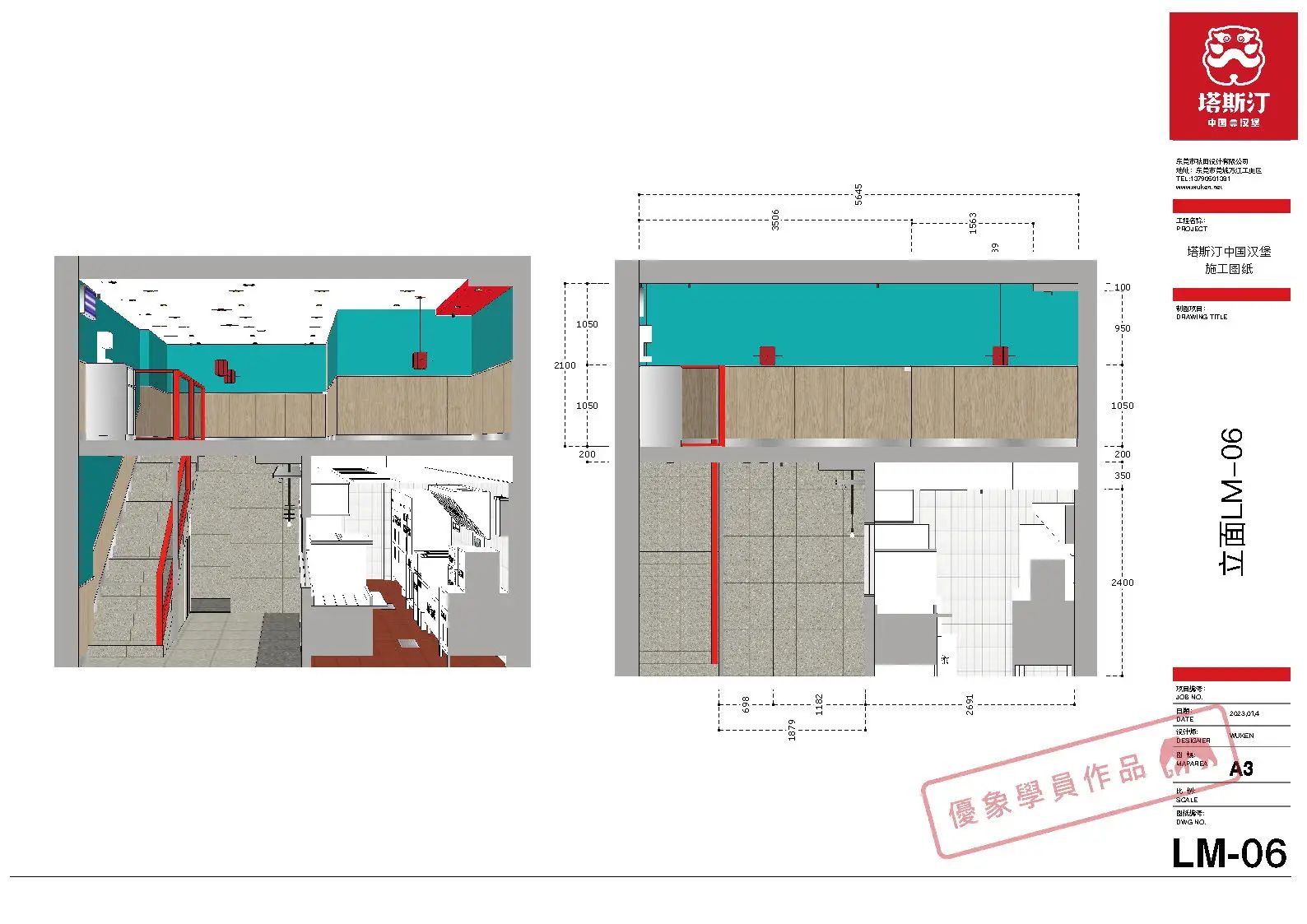

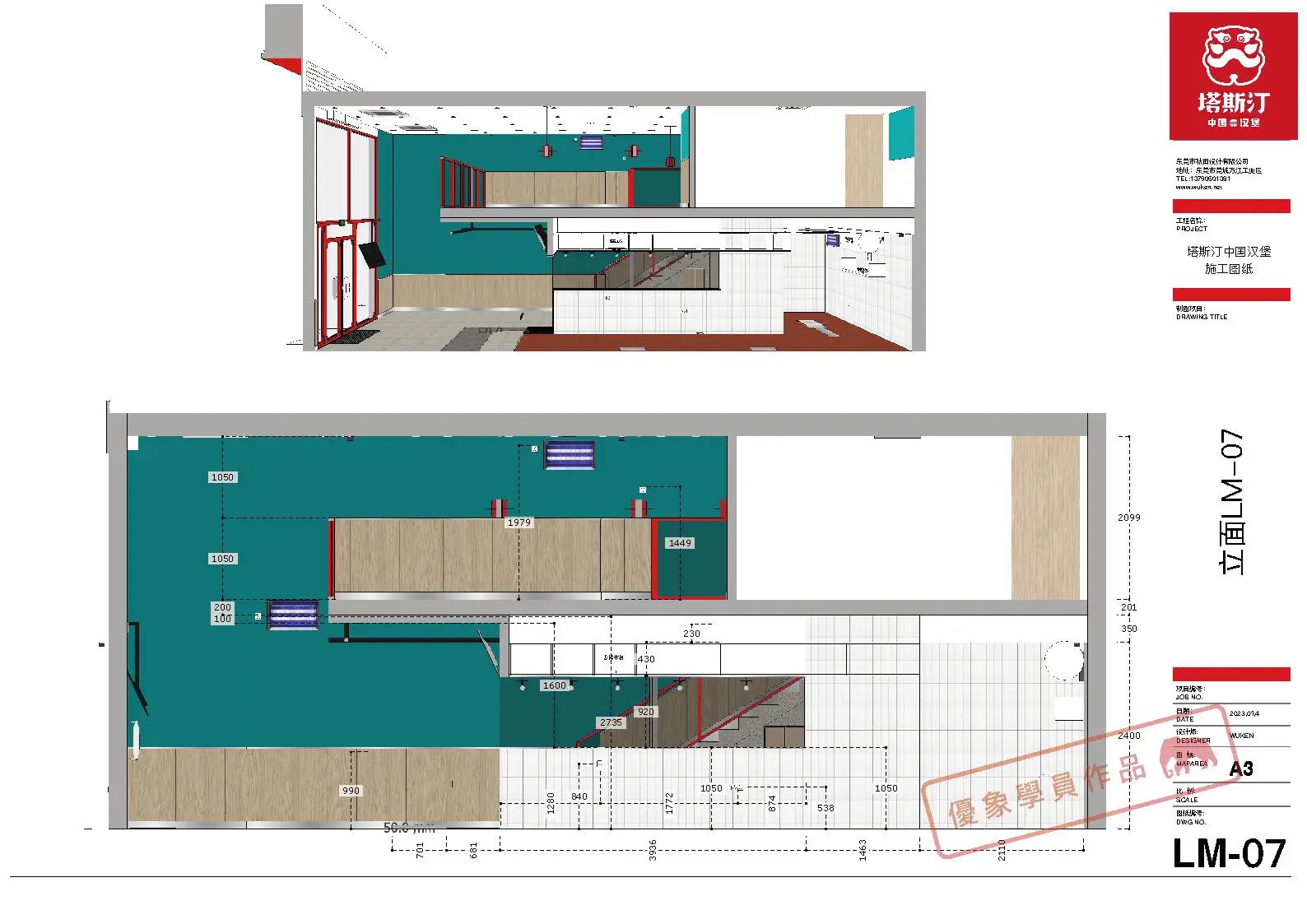

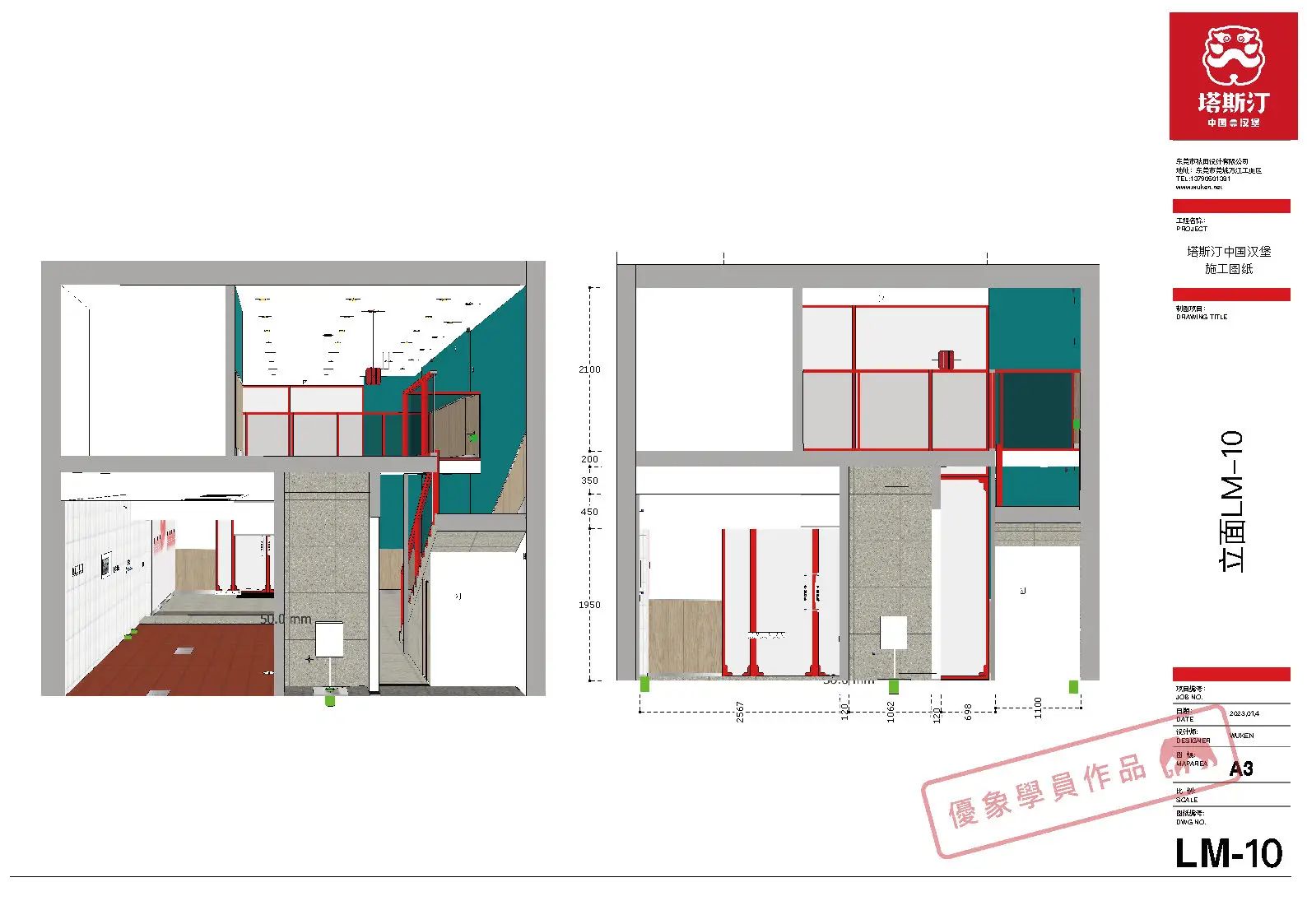

所有立面绘制十分快速准确，

模型做好，

直接套用模板进行输出

0 (20)
0 (21)
0 (22)
0 (23)
0 (24)
0 (25)
0 (26)
0 (27)

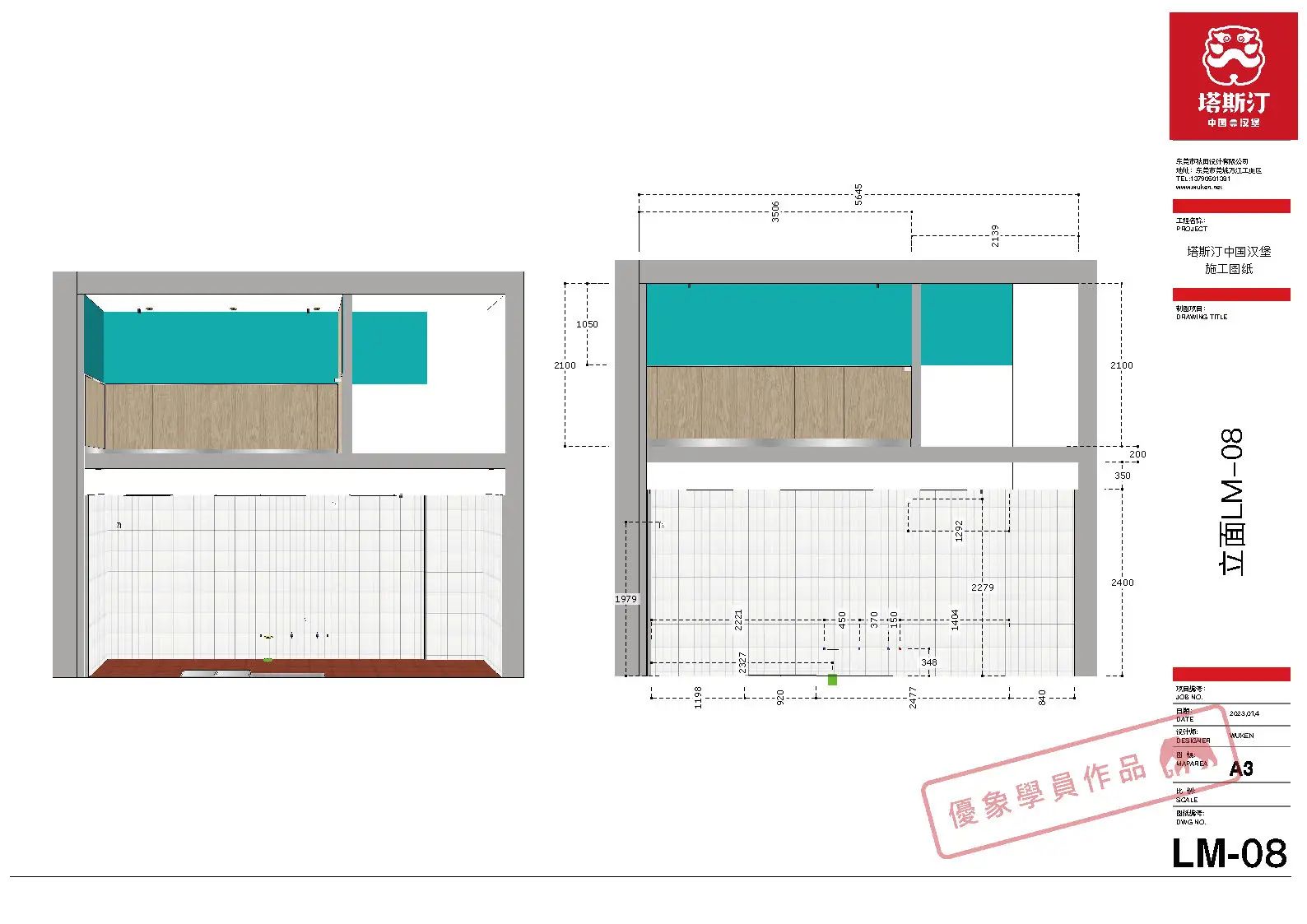

0 (28)
0 (29)
0 (30)

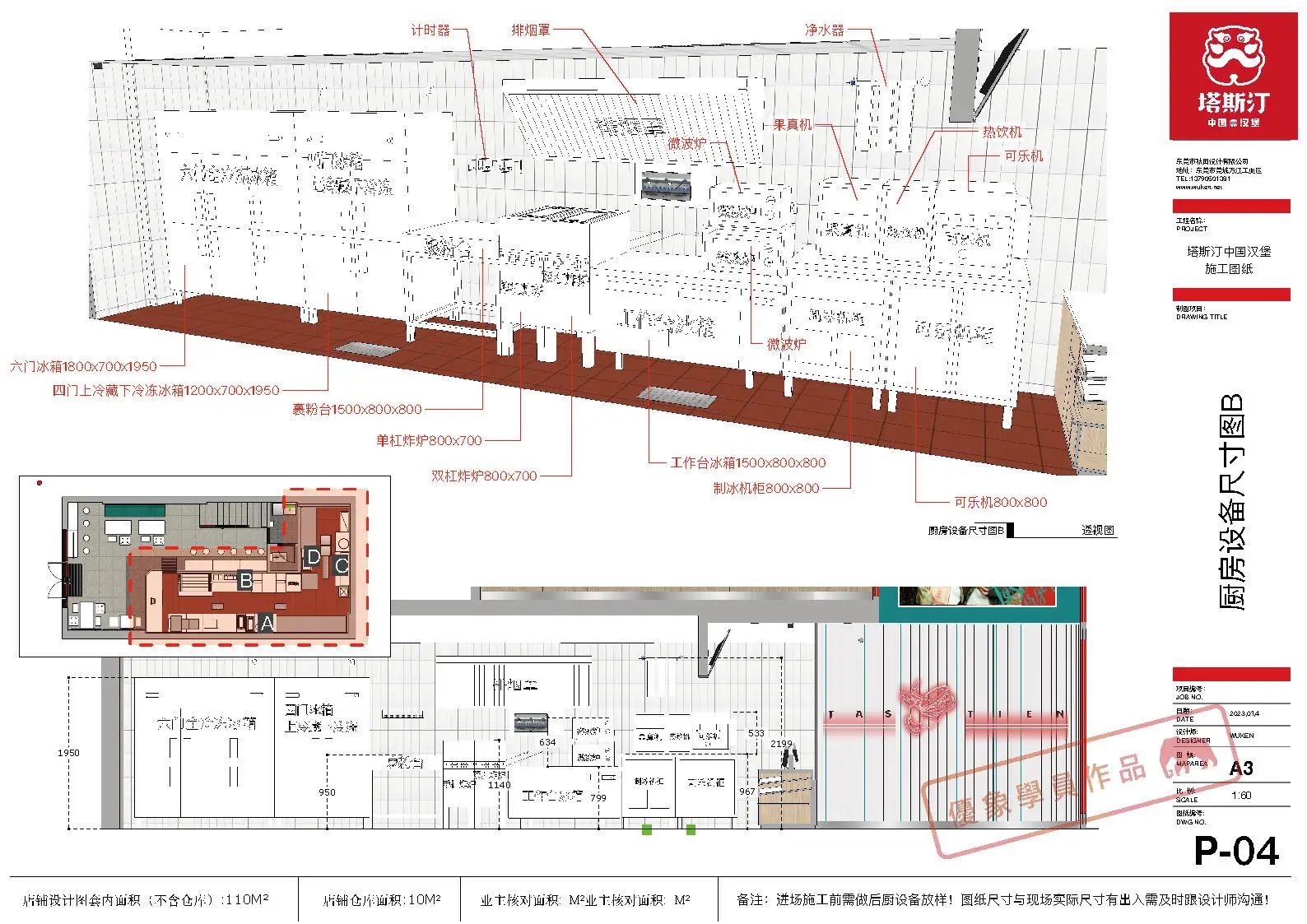

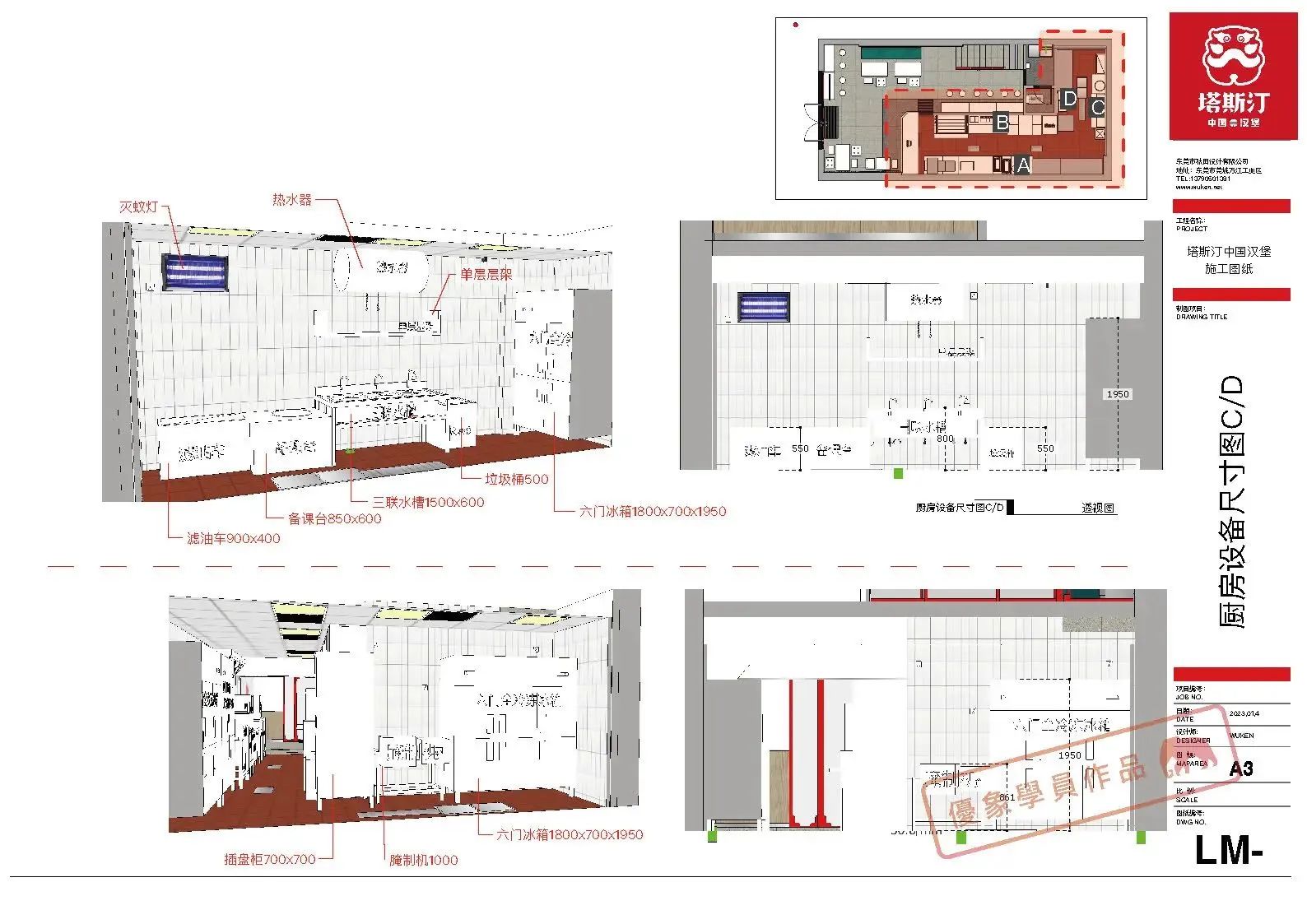

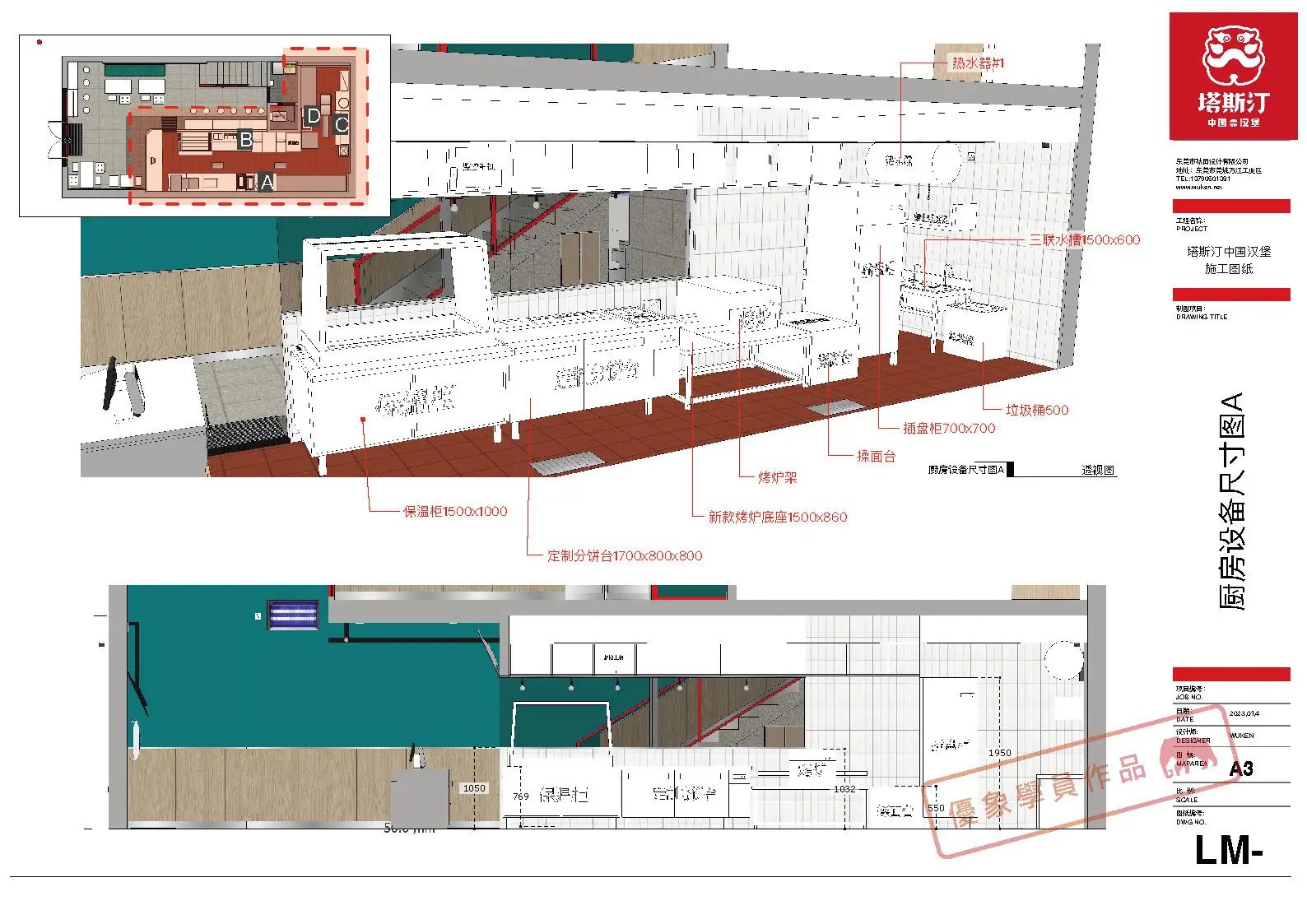

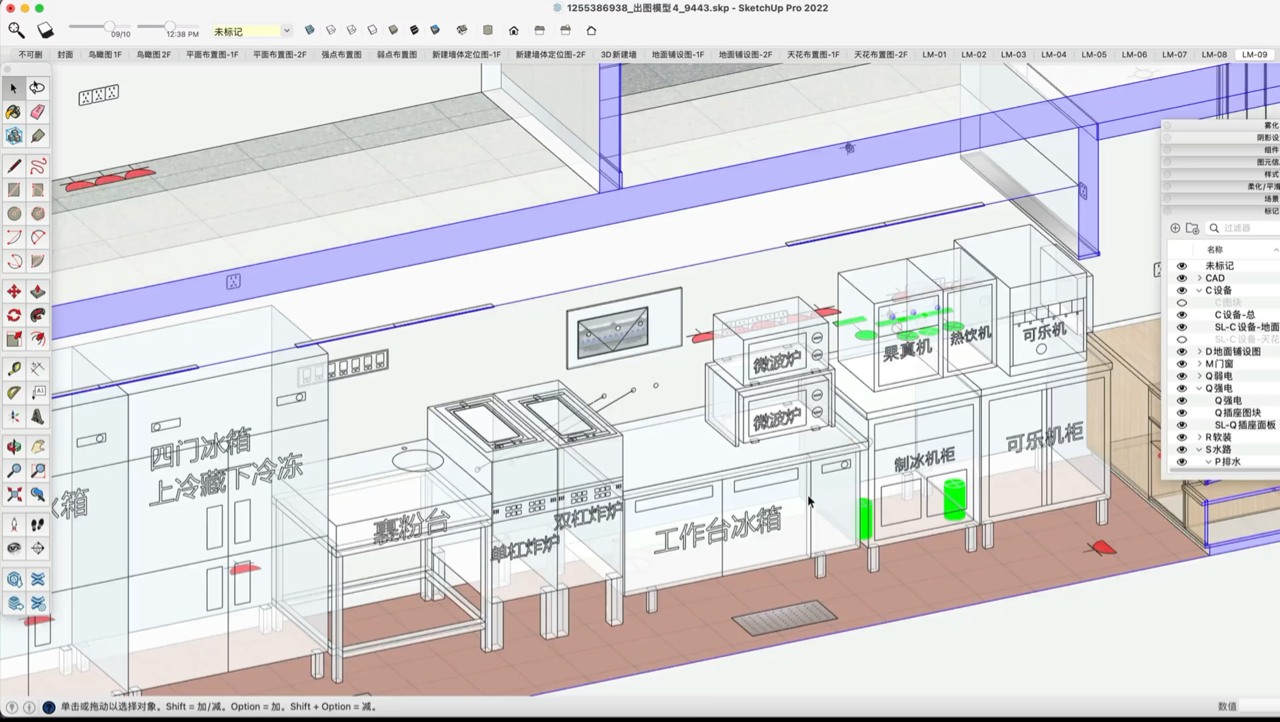

厨房设备最为密集，

通过传统的2D平面比较难以理解。

我们通过三维模型的优势，

快速输出三维的厨房设备图

0 (31)
0 (32)
0 (33)

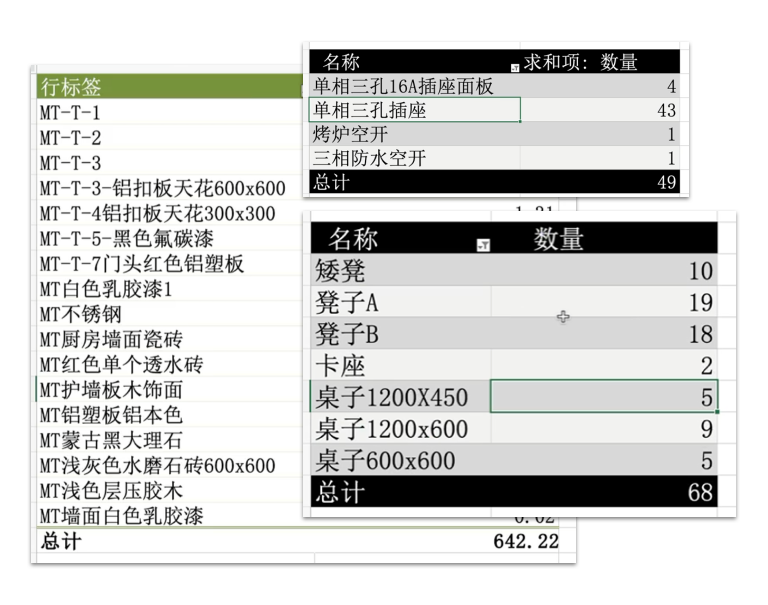

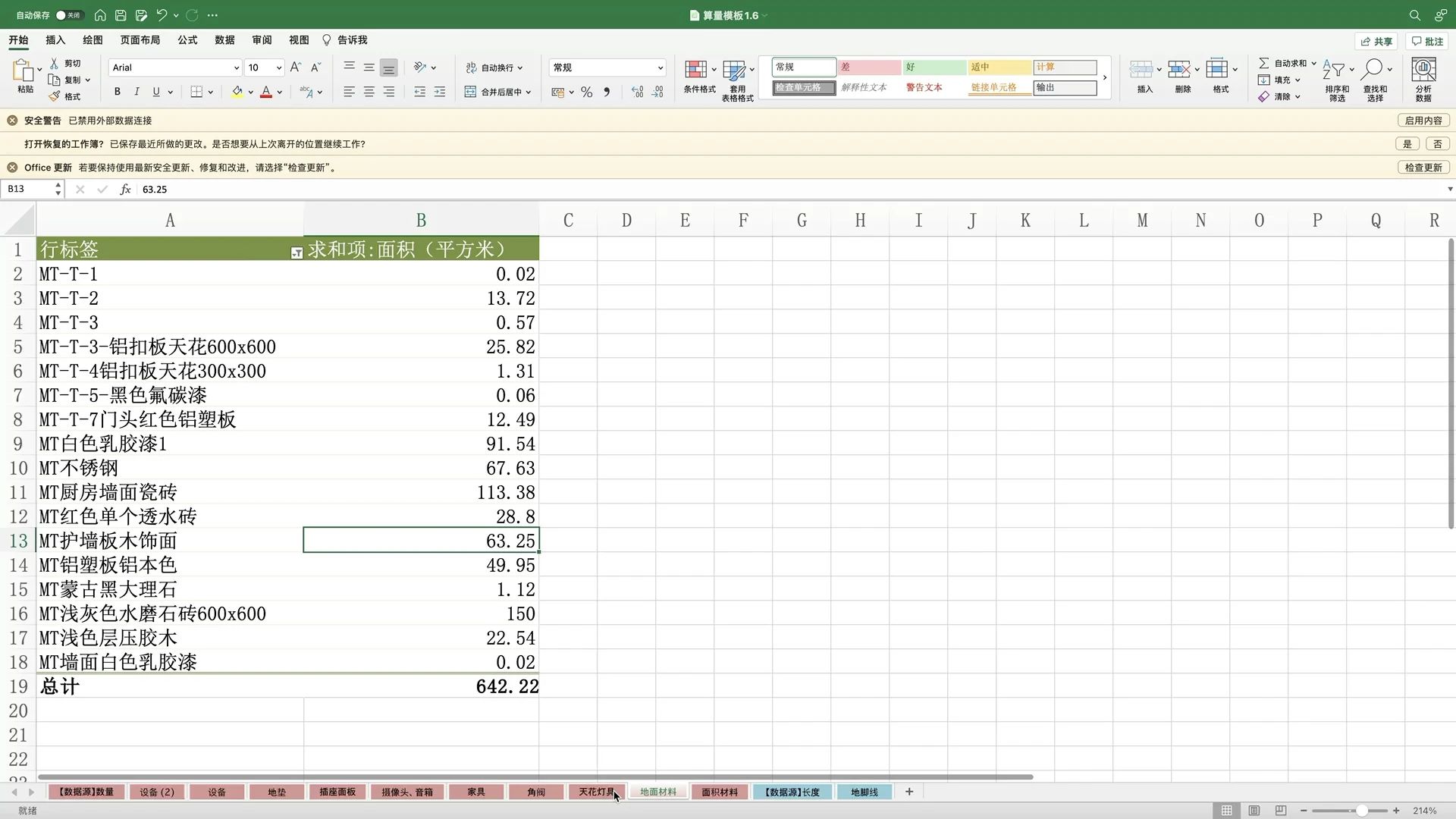

最后通过模型输出材料清单，

包括所有铺砖数量、灯具、家具数量等数据

0 (1)
0 (34)

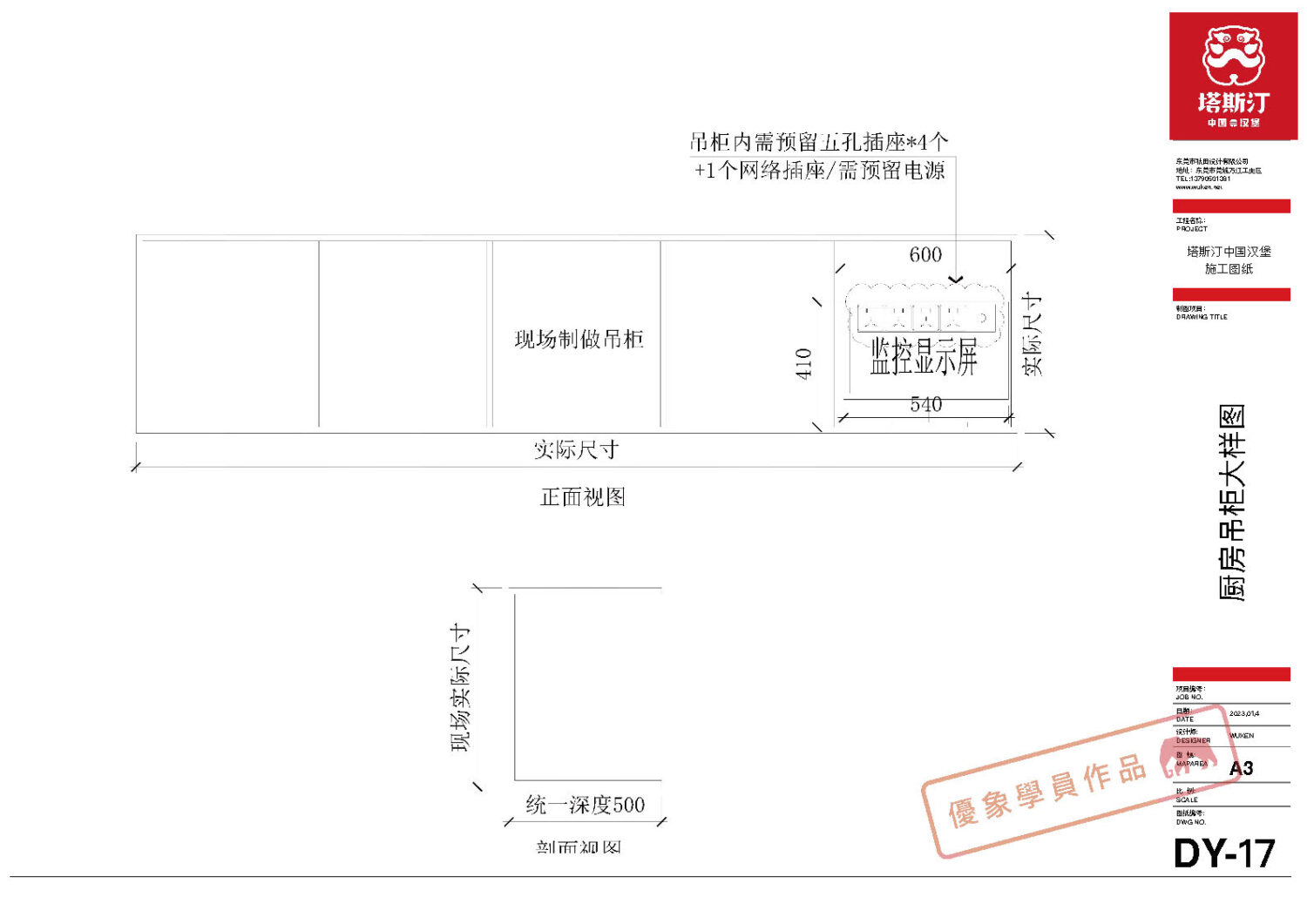

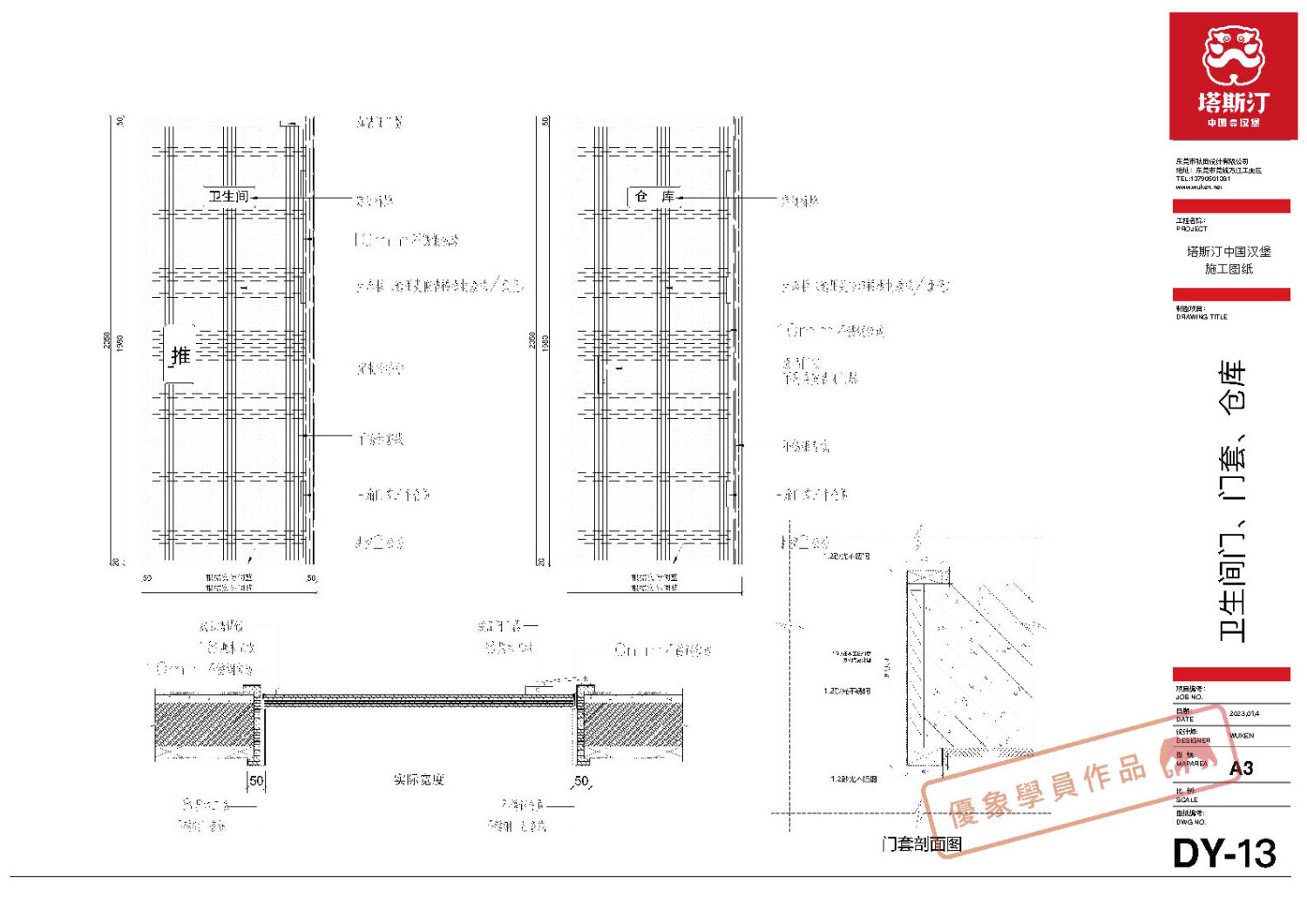

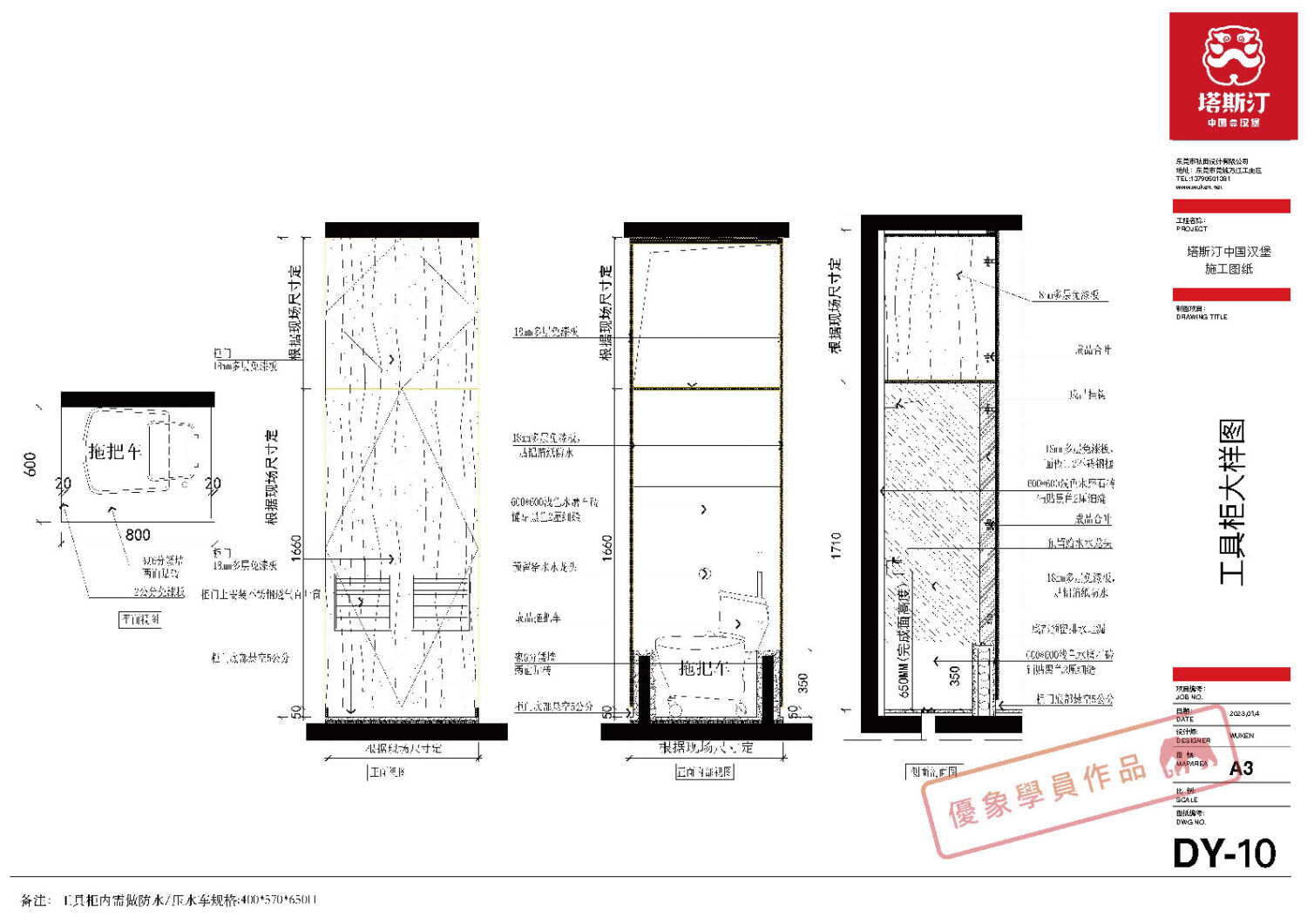

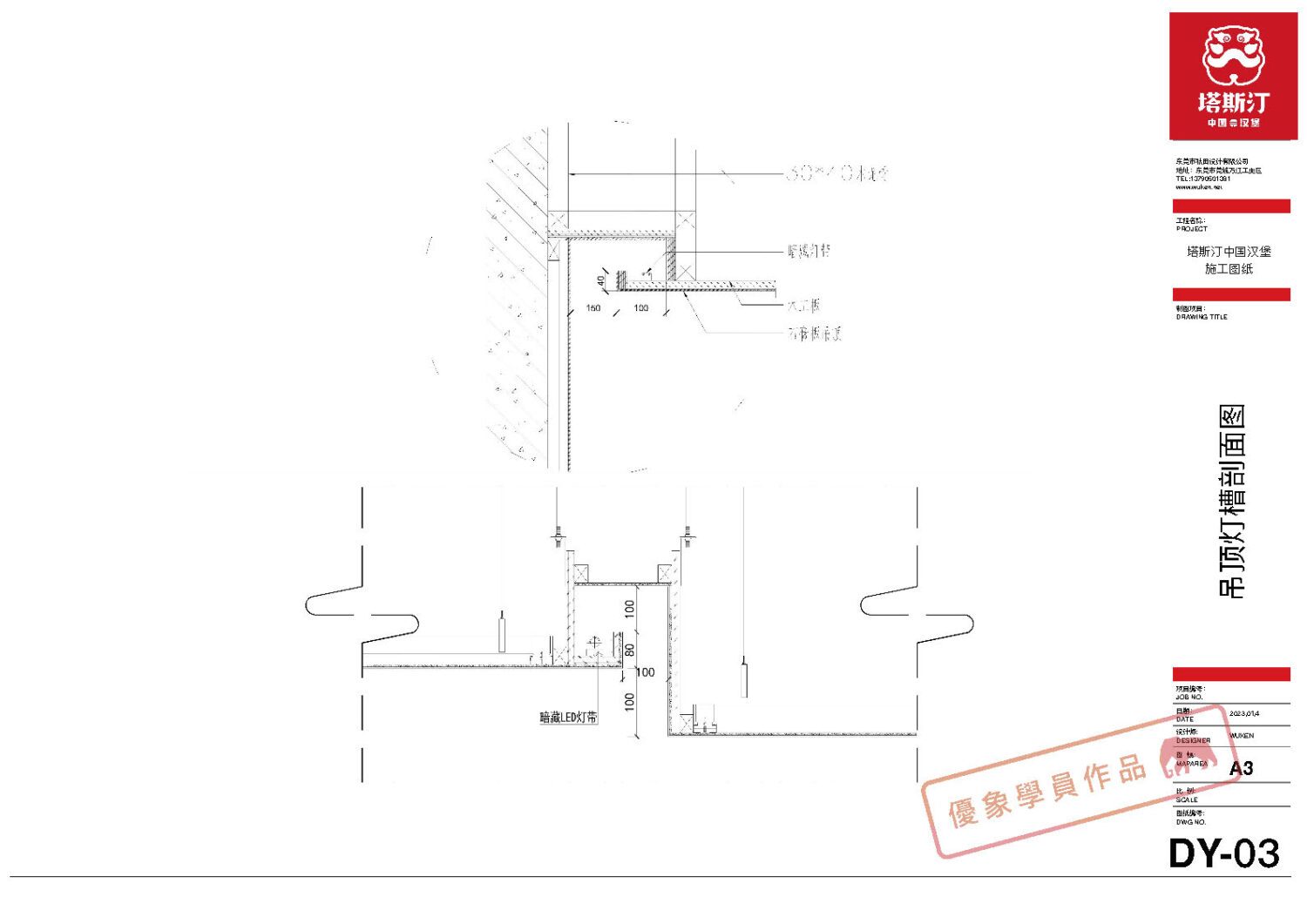

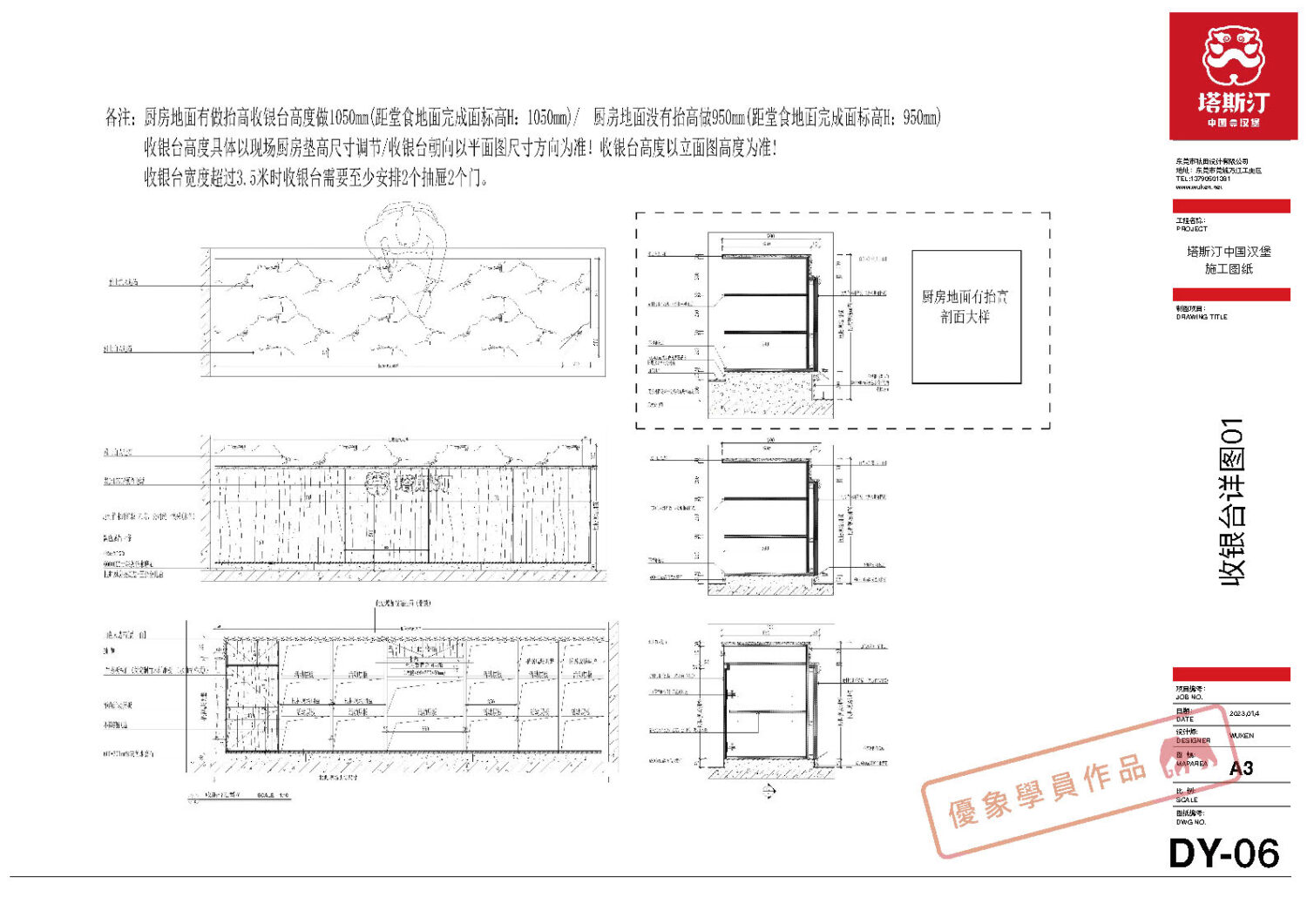

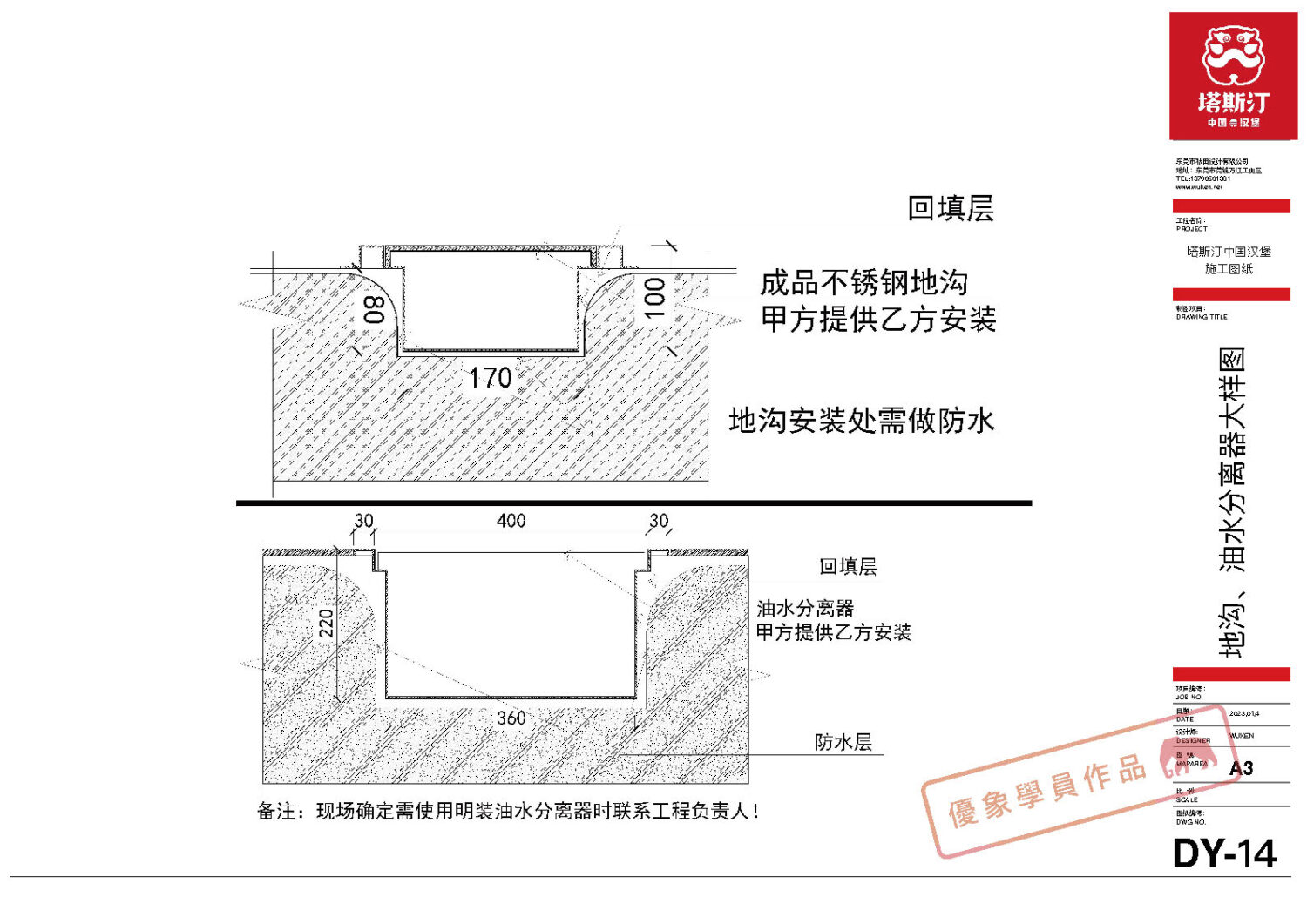

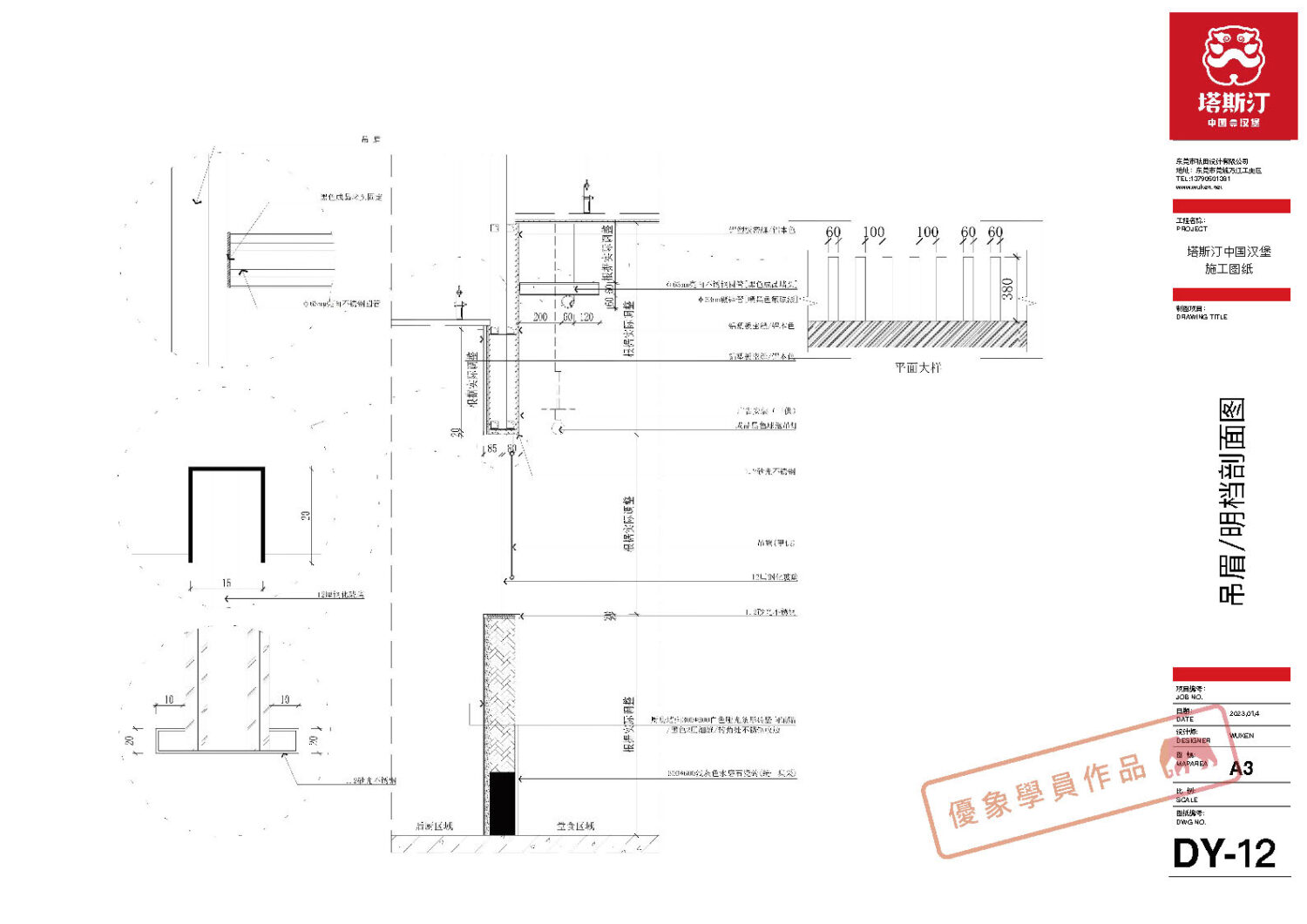

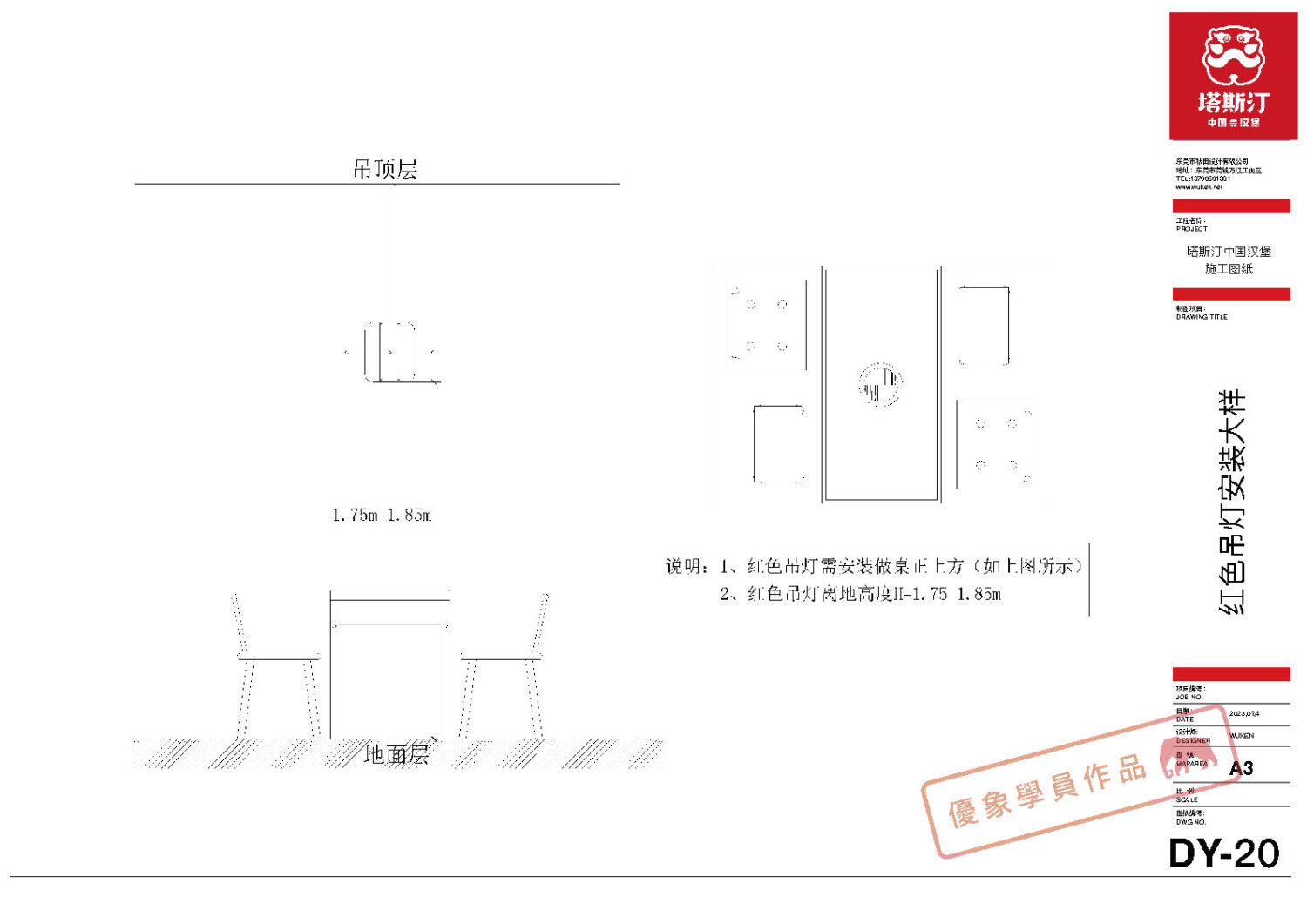

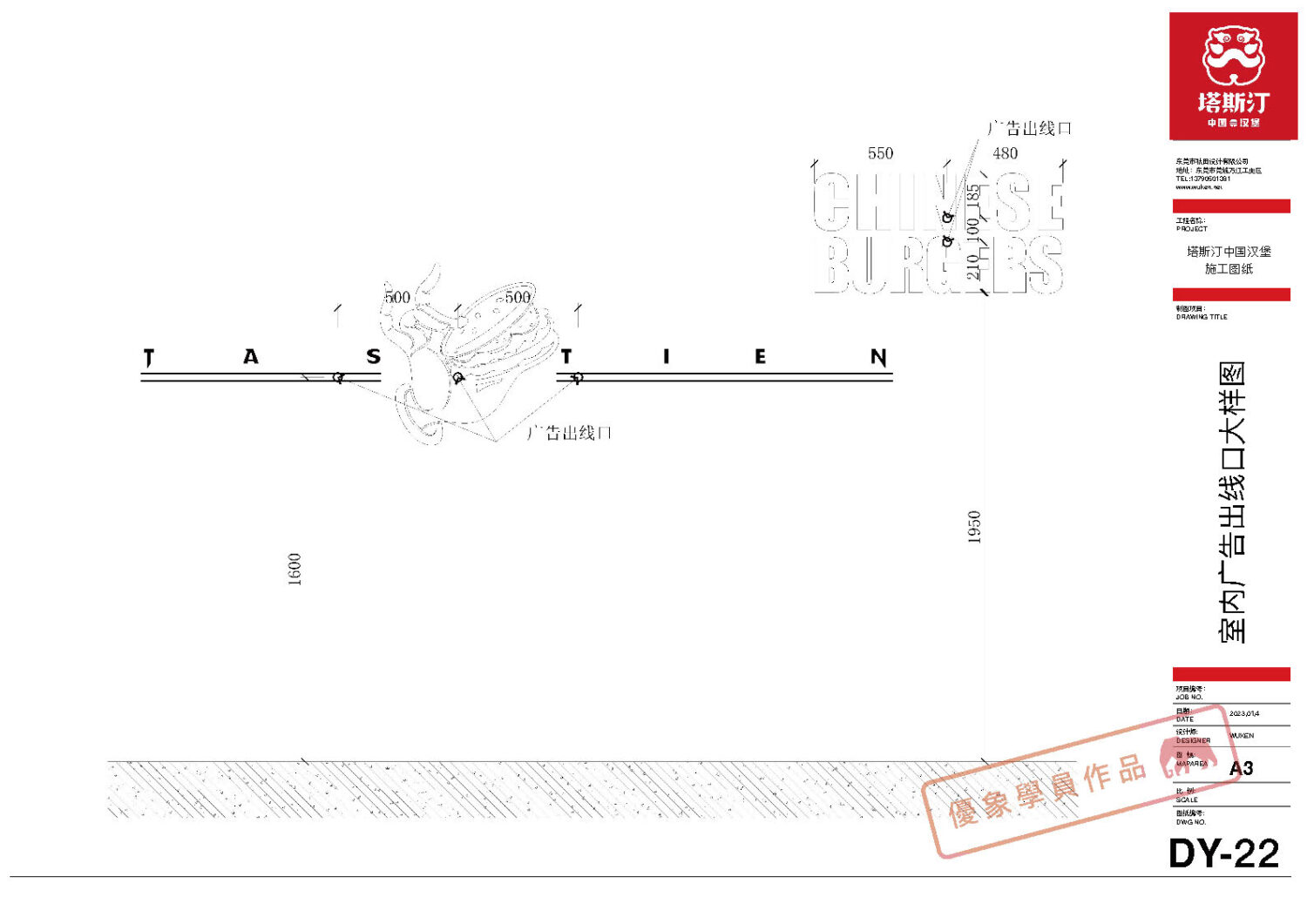

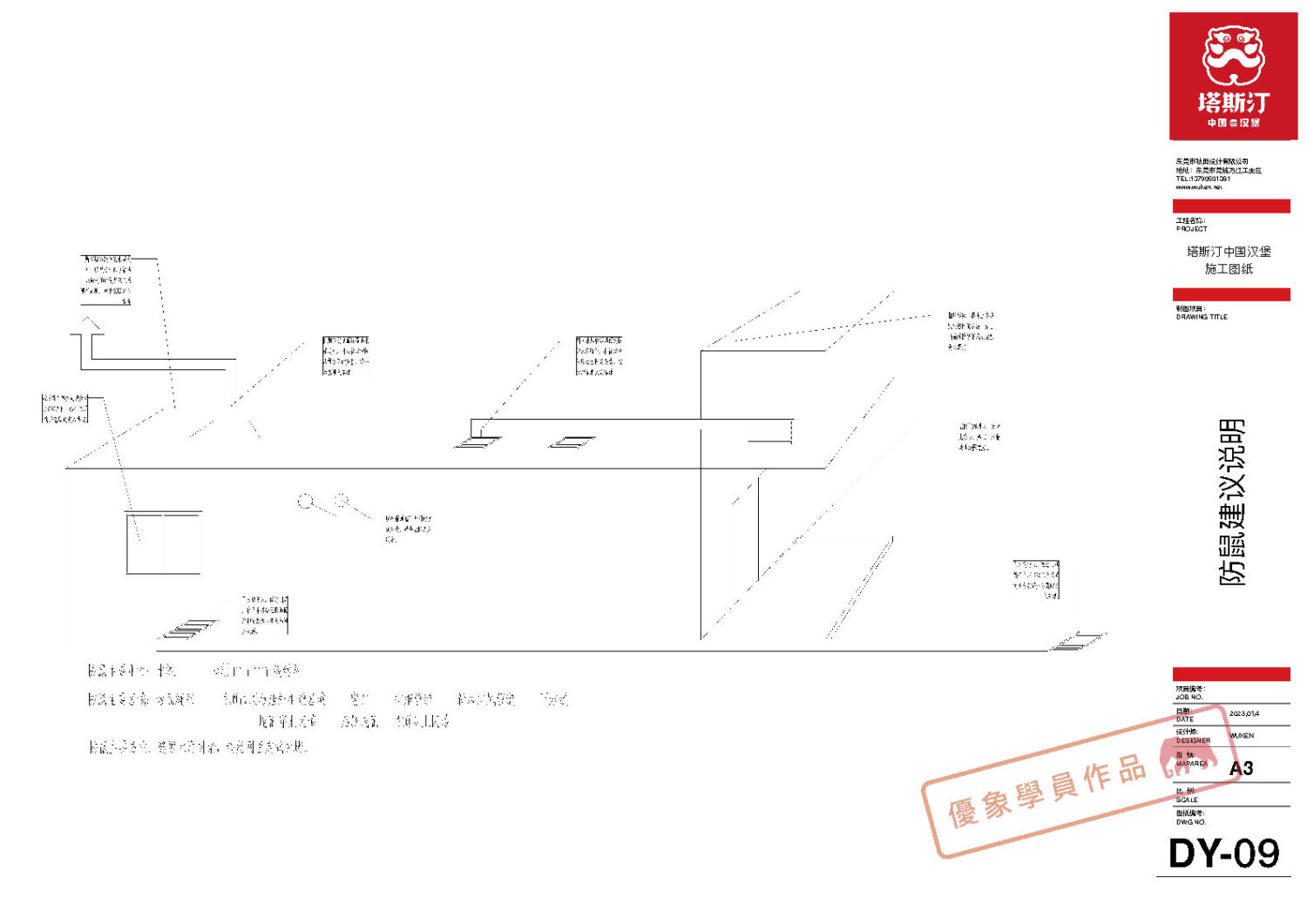

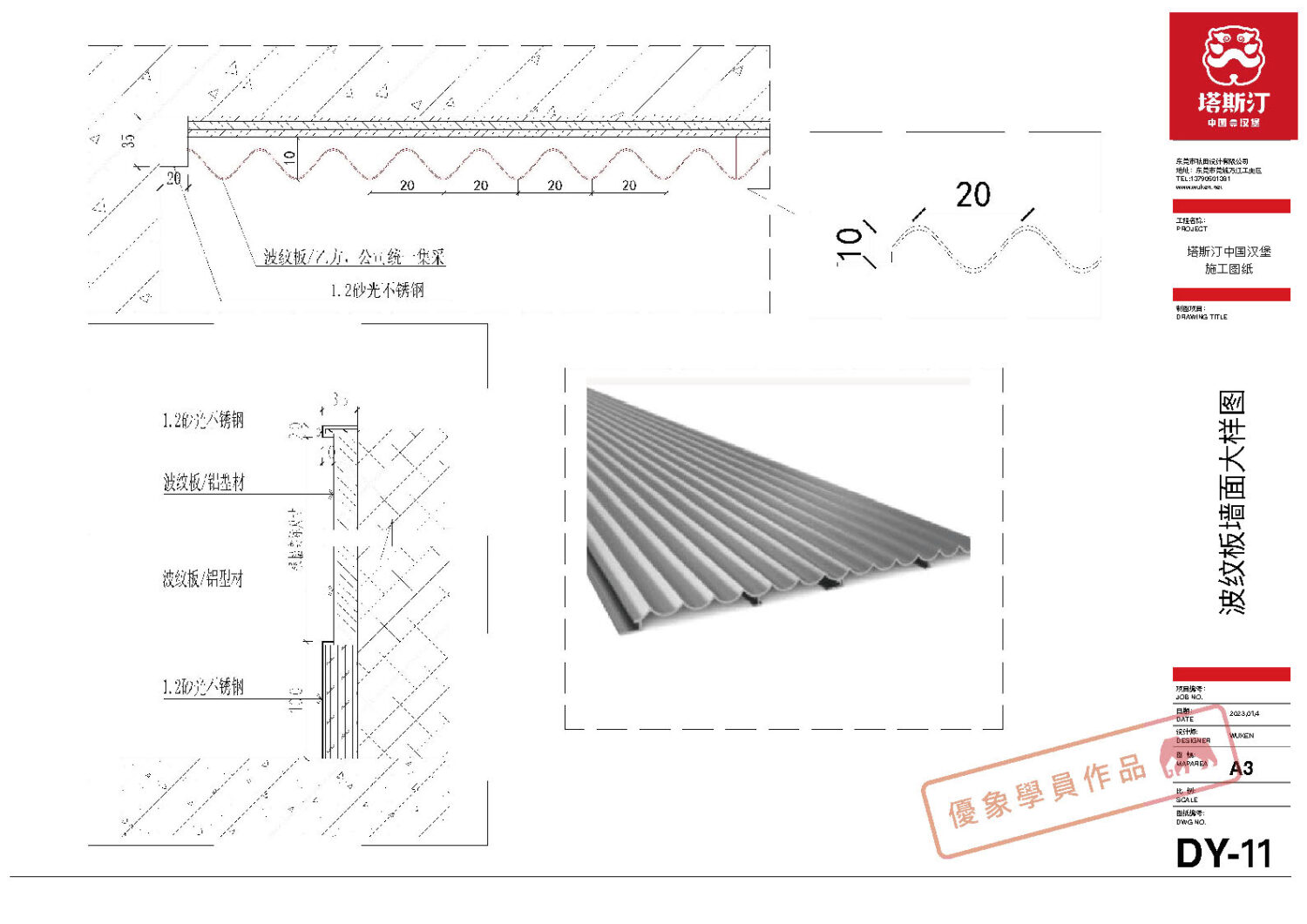

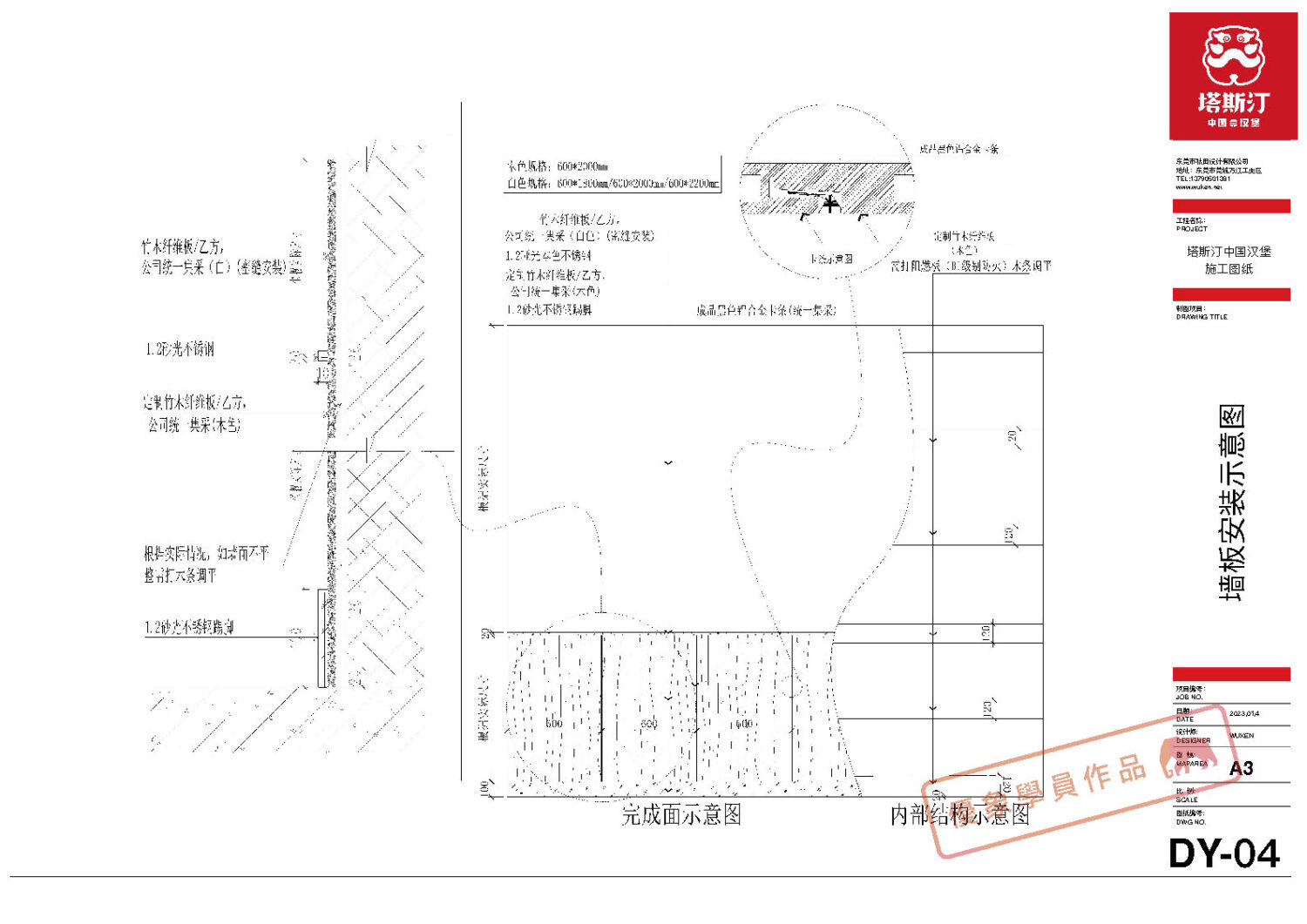

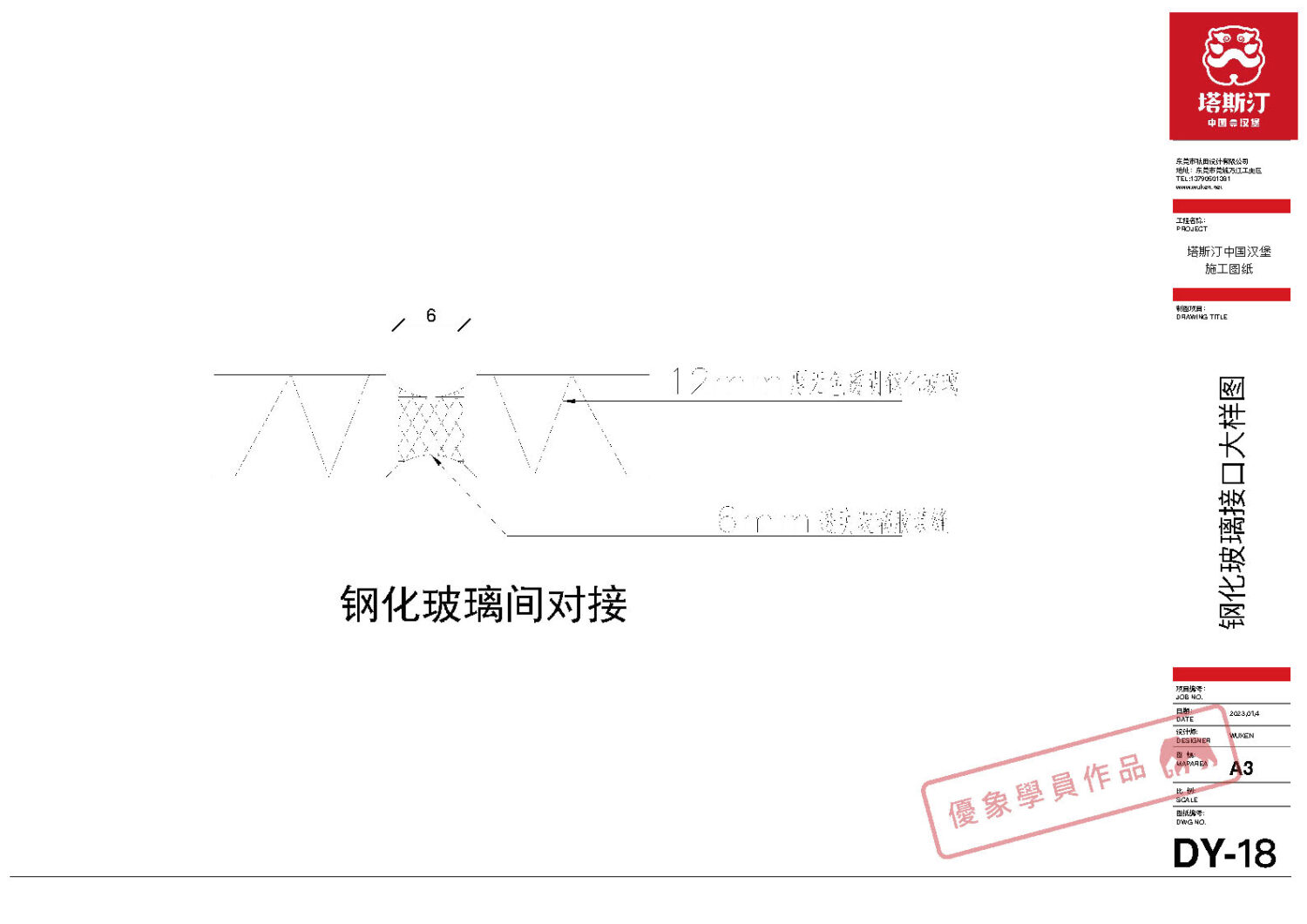

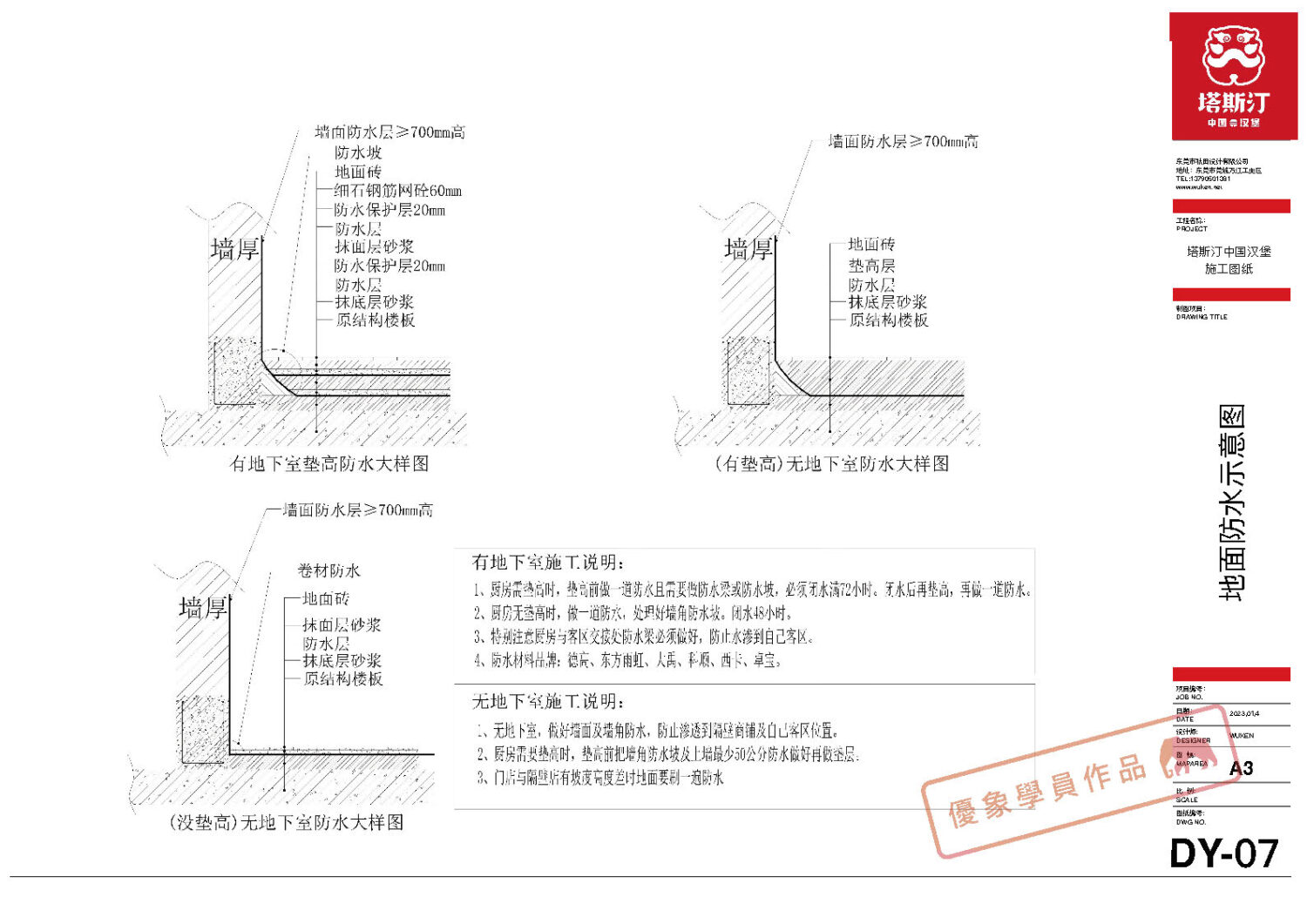

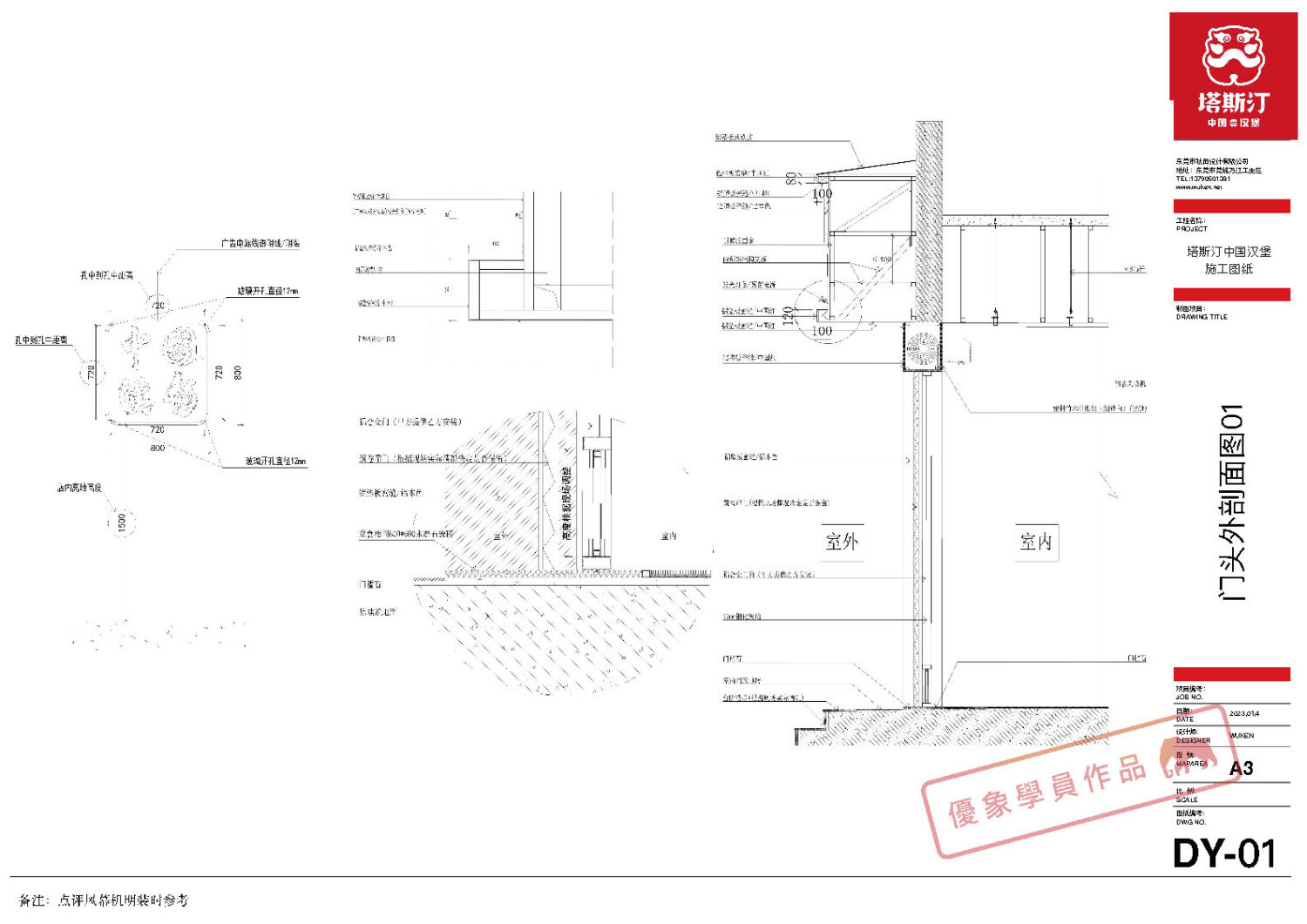

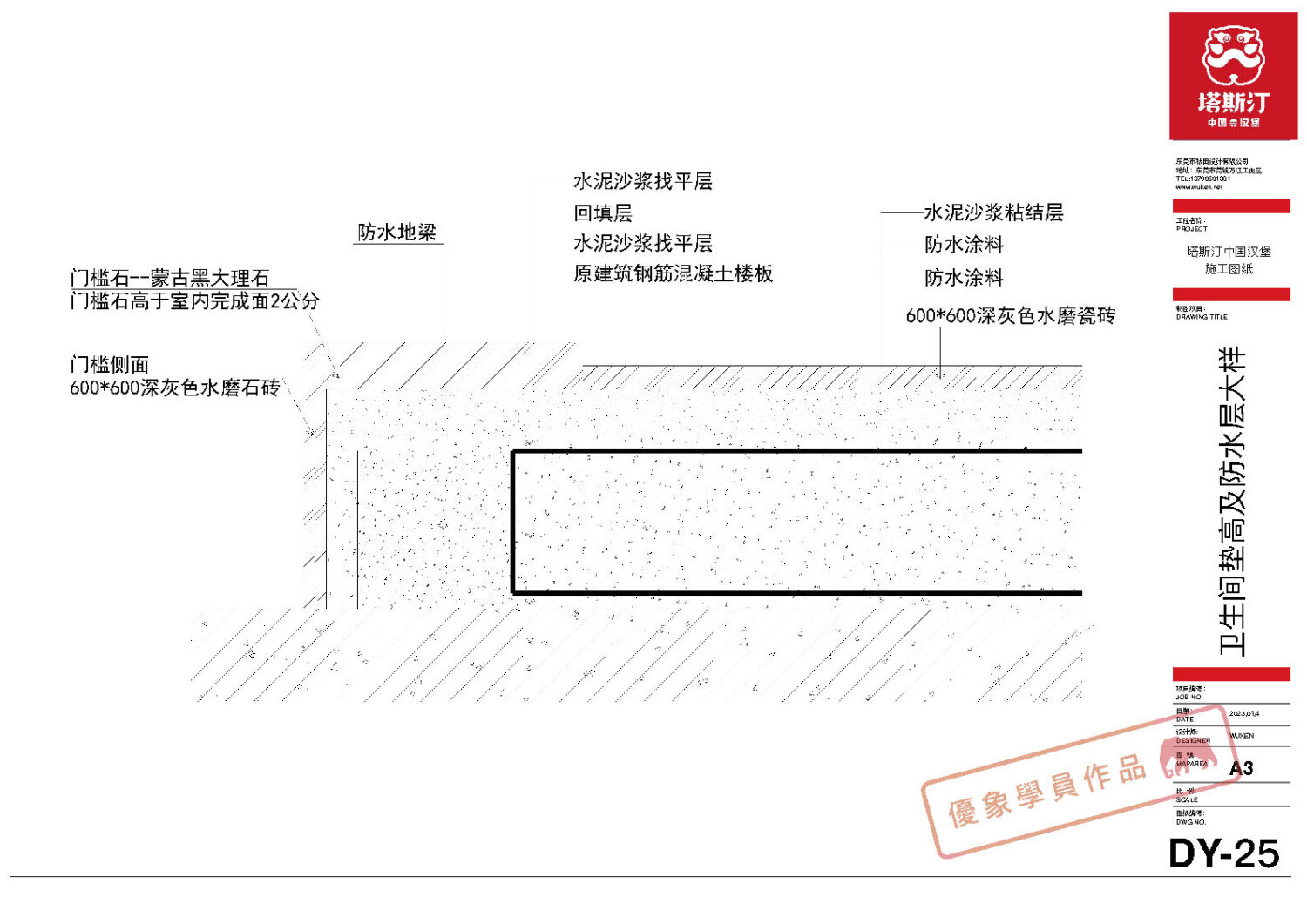

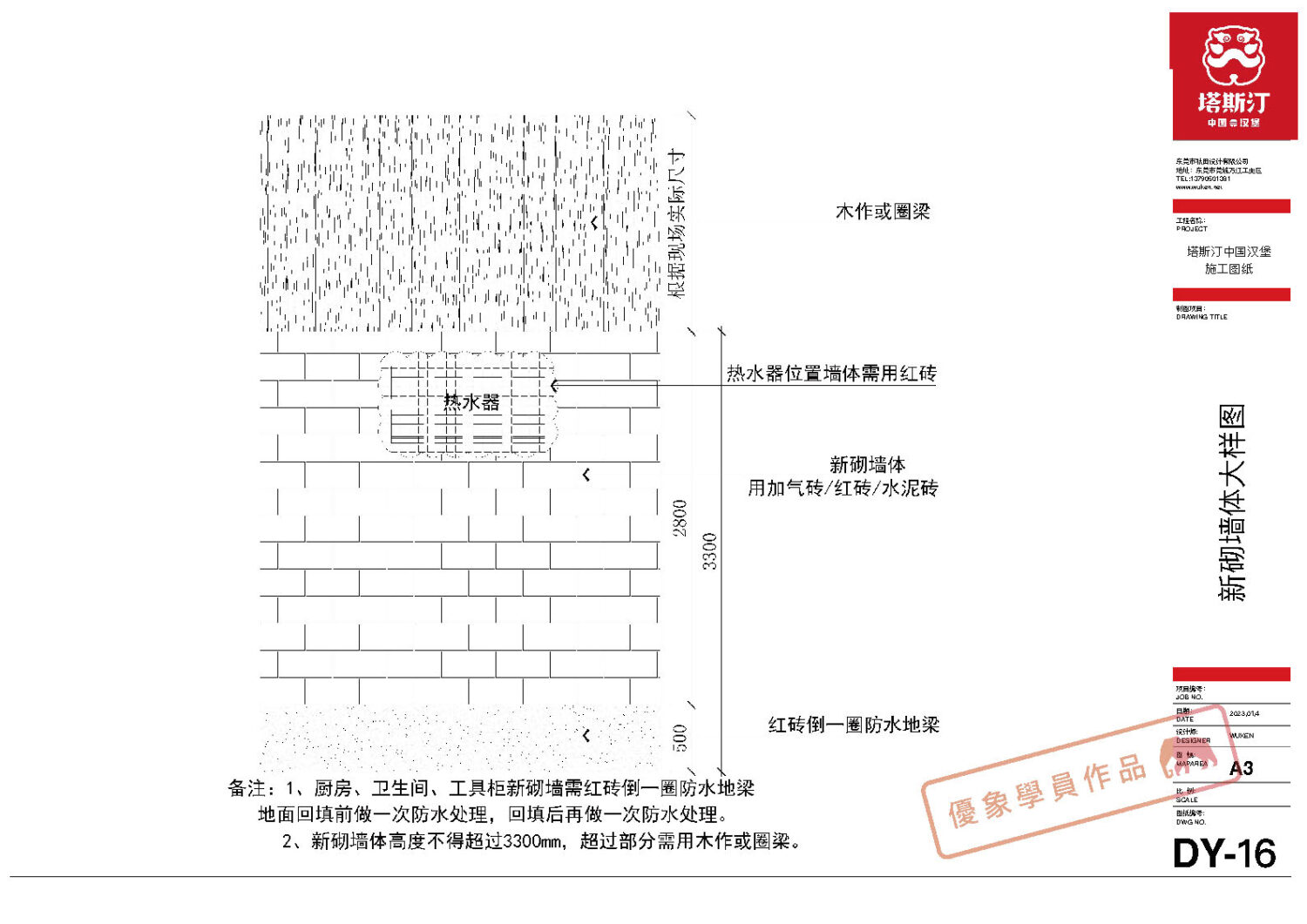

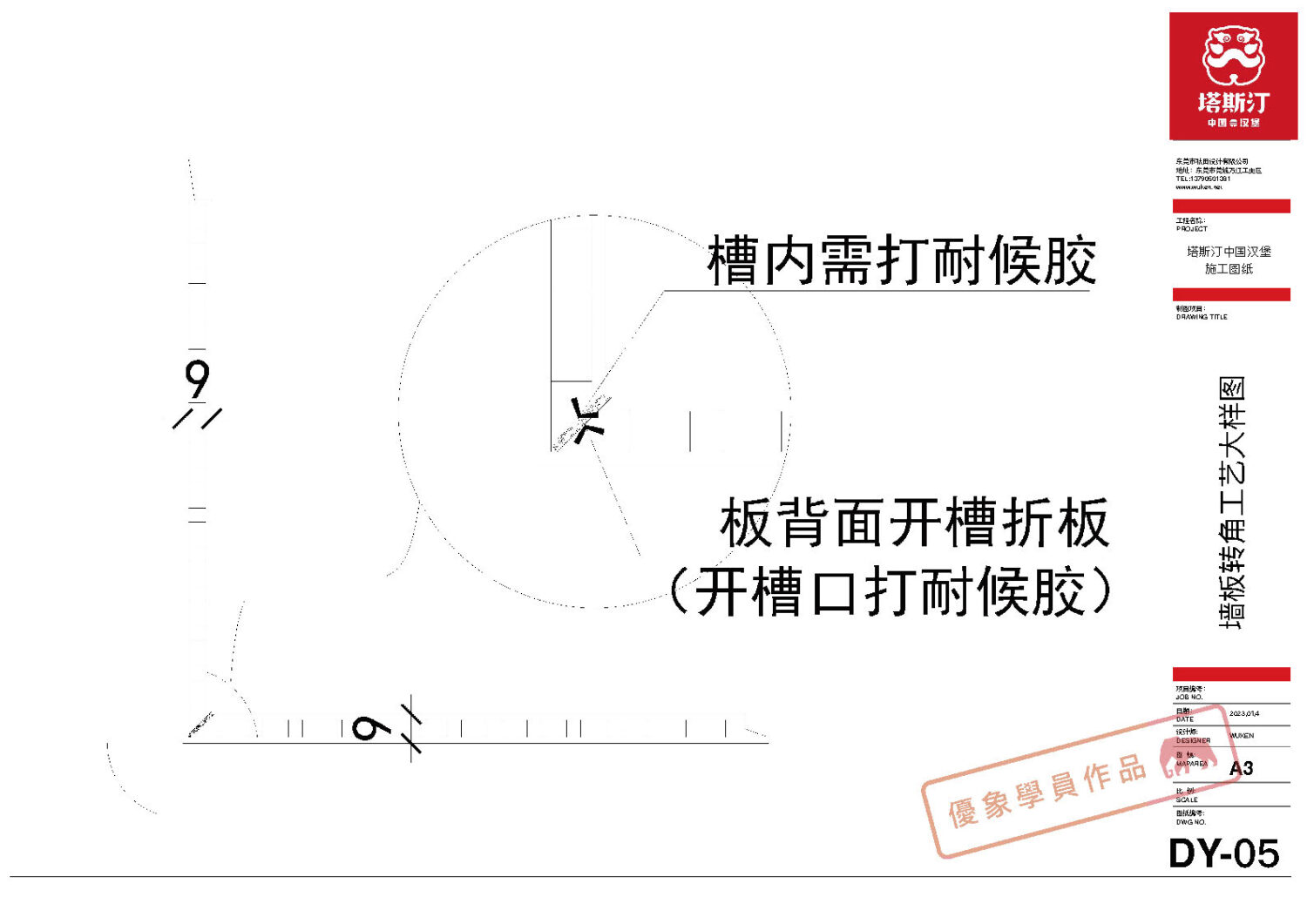

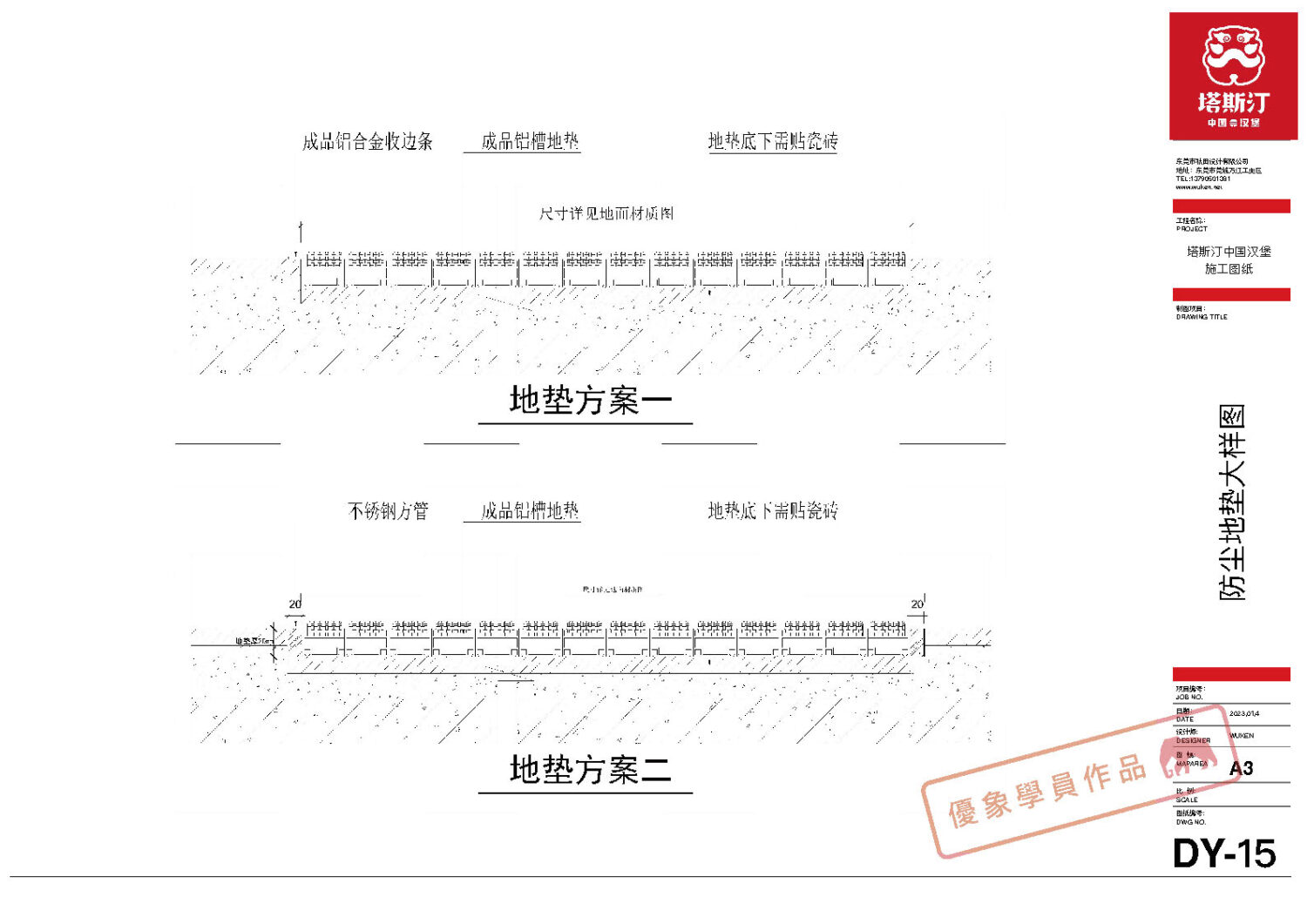

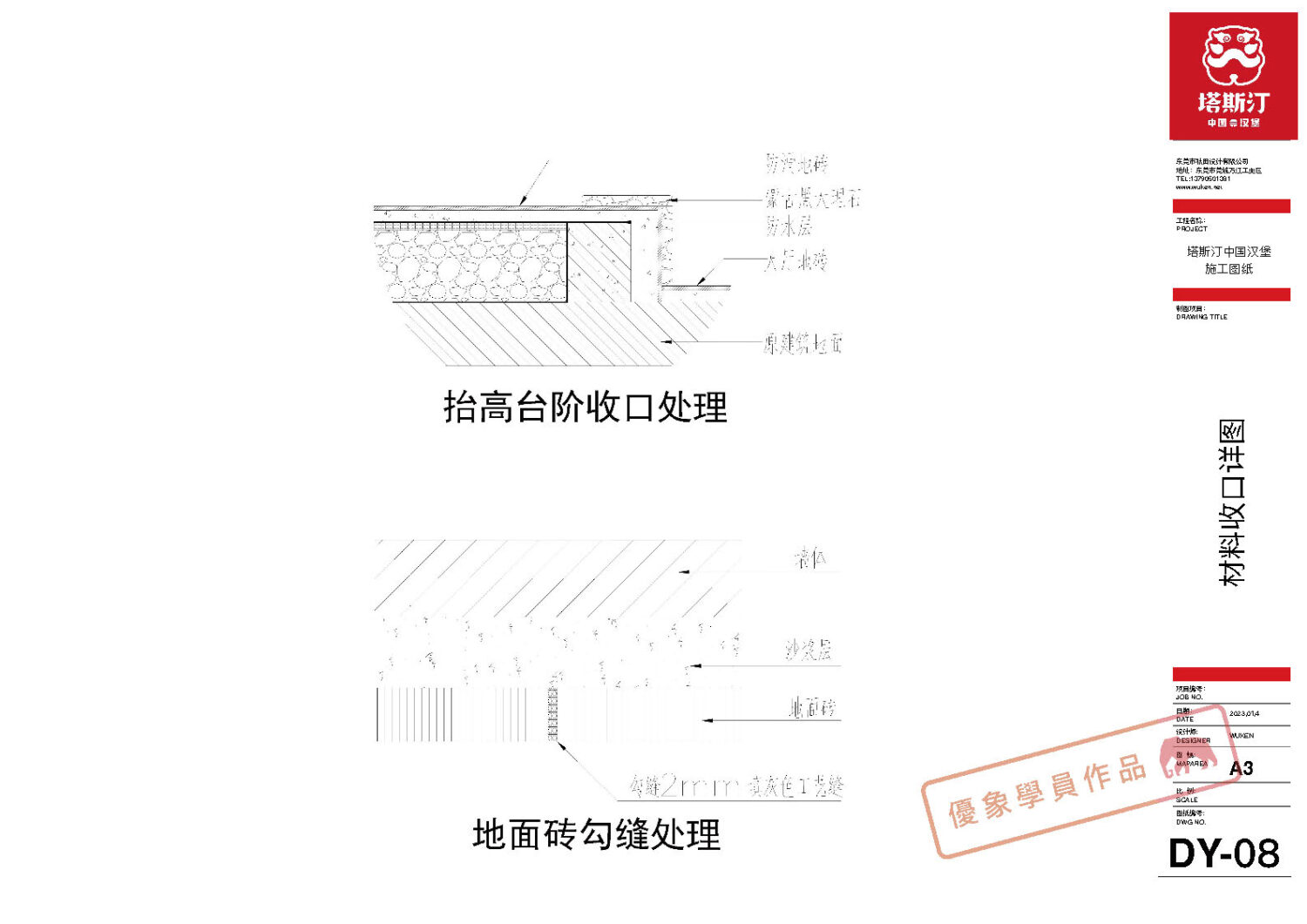

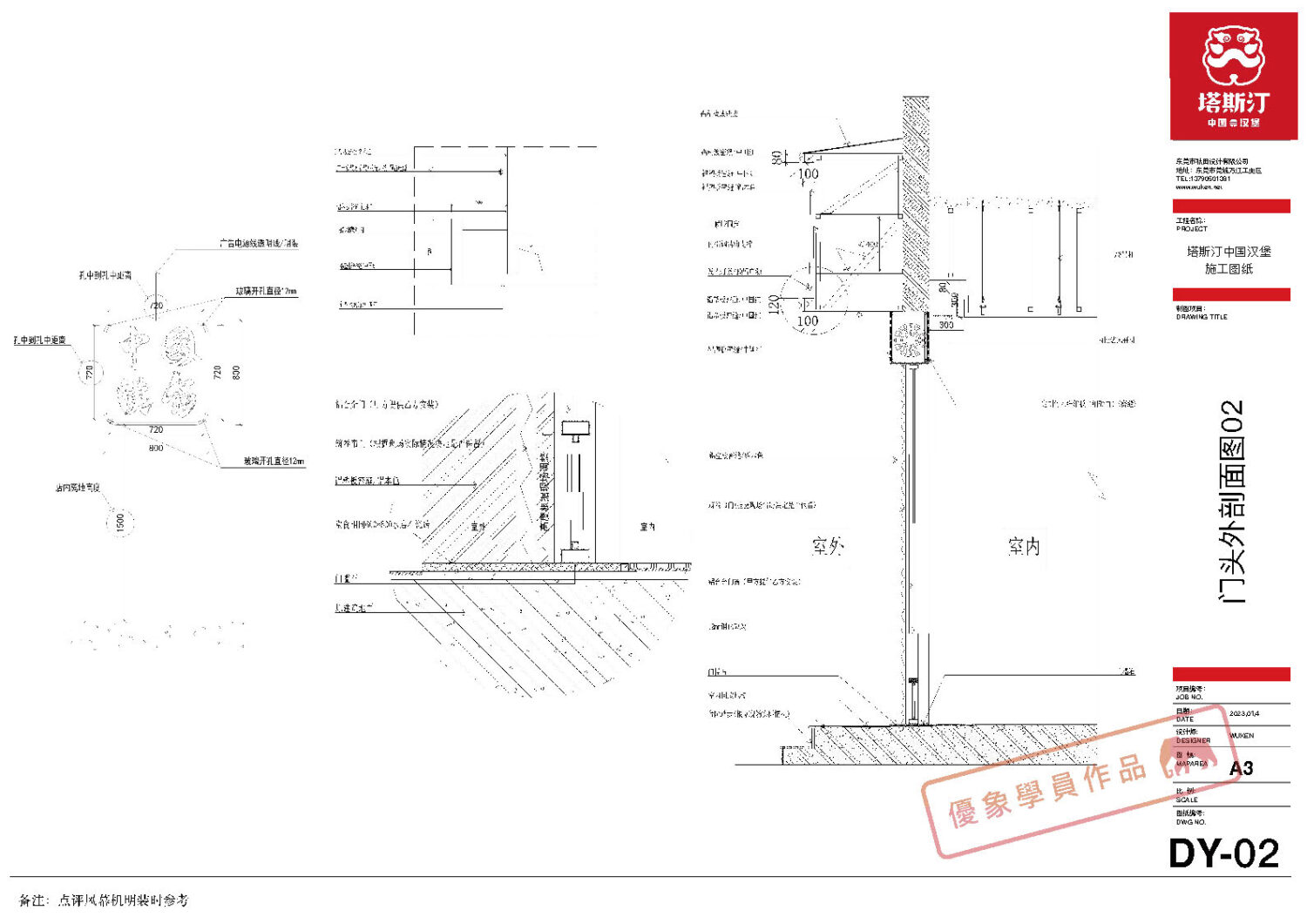

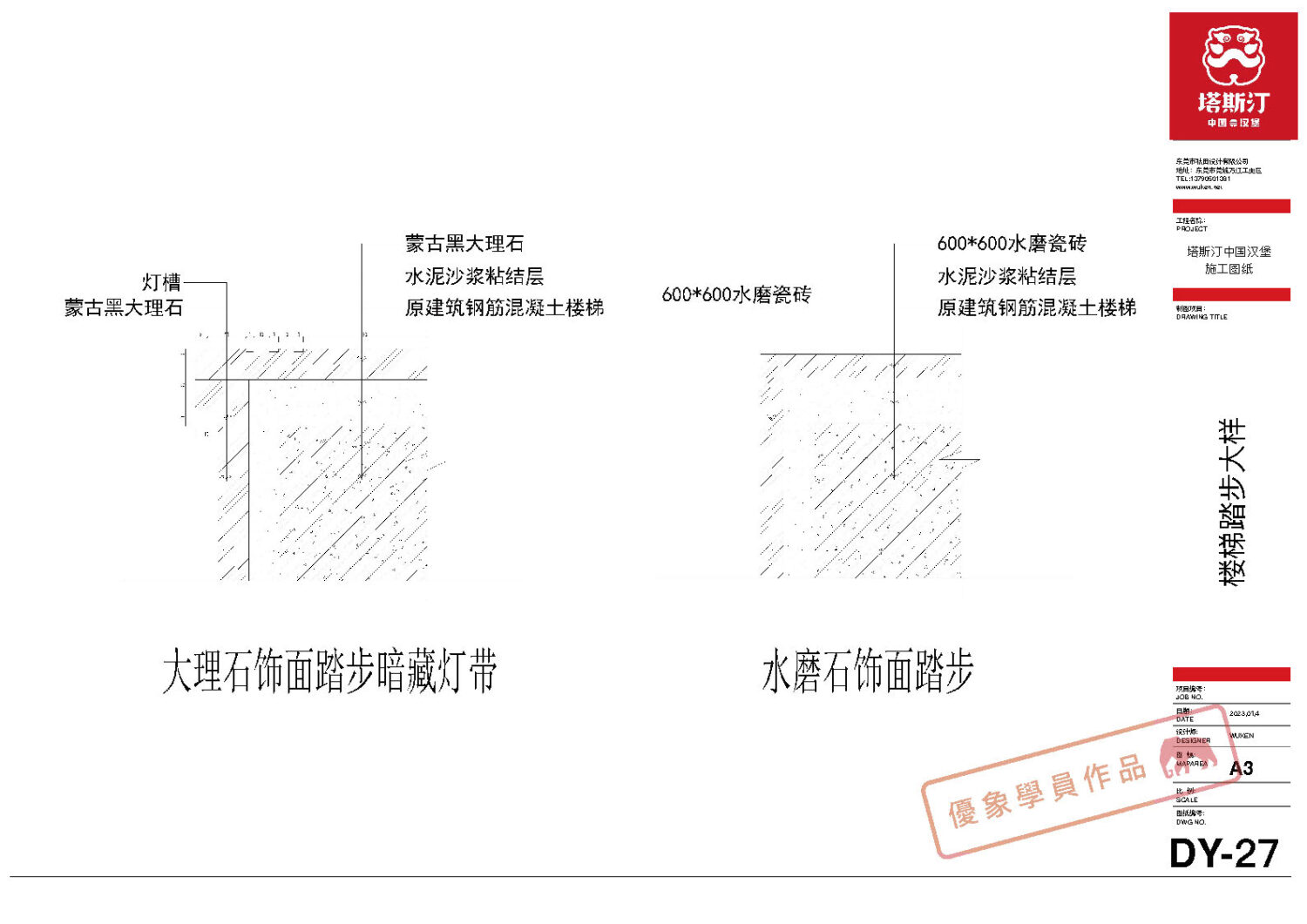

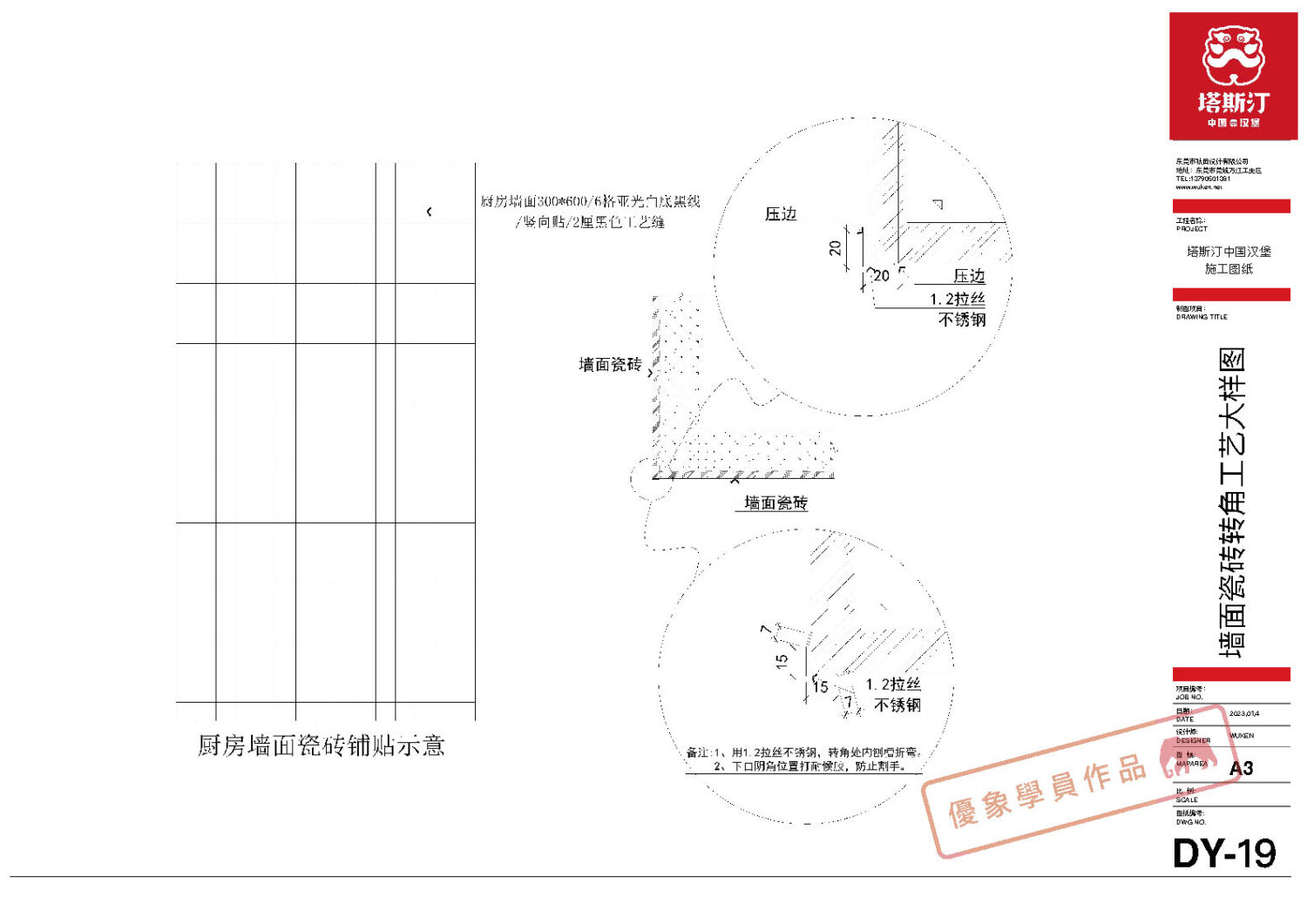

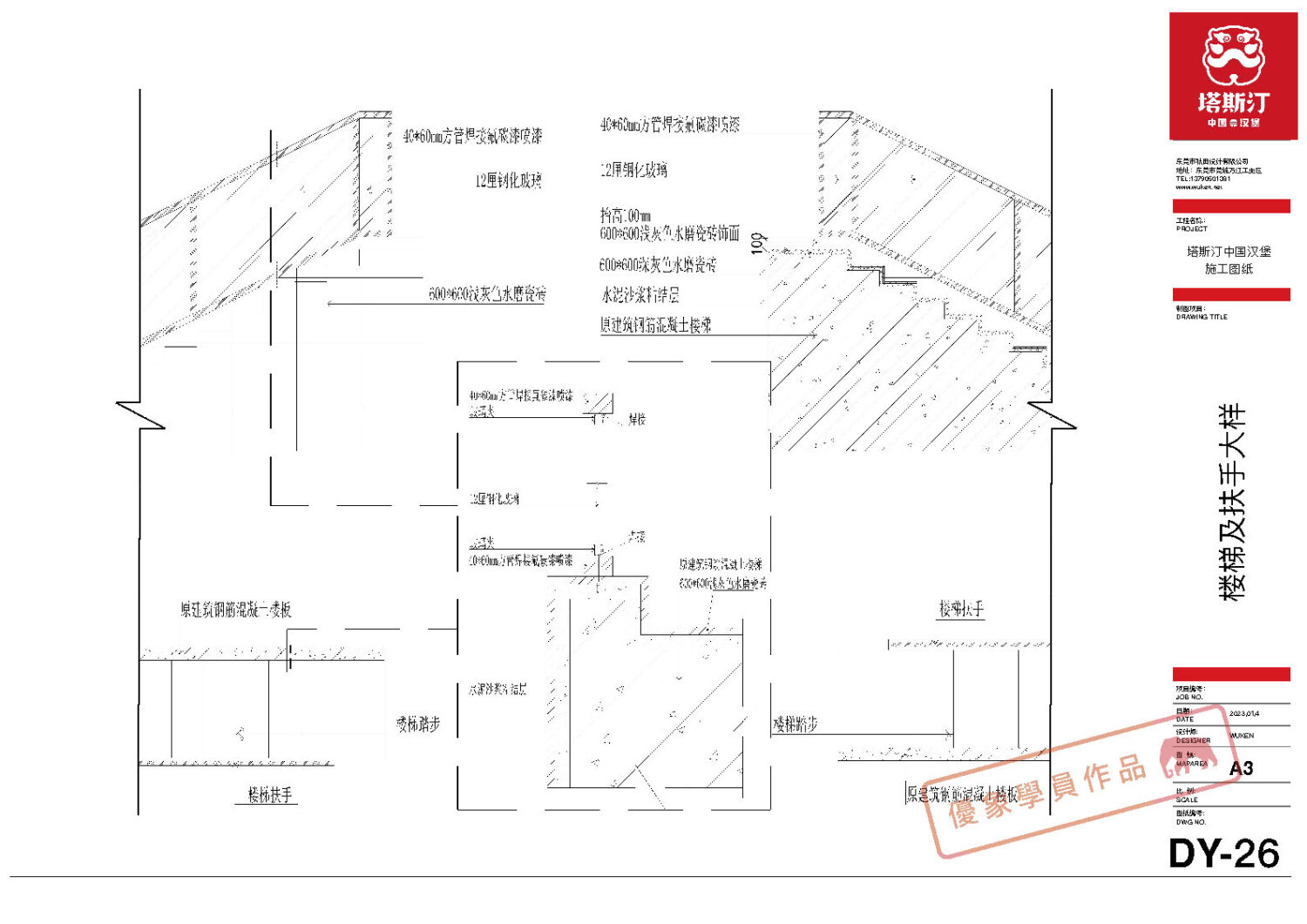

以下是一些施工工艺及大样图
