LayOut办公空间案例集
CAD并不是唯一的图纸绘制工具，我们可以用全新的方式和不一样的角度。SketchUp本身可以输出另外惊叹的施工图纸，文章分享近来优象学员的学习成果和实践成果，针对办公空间项目，他们是如何通过LayOut呈现所做的图纸，给到还没使用LayOut的你更多的信心和好奇心。

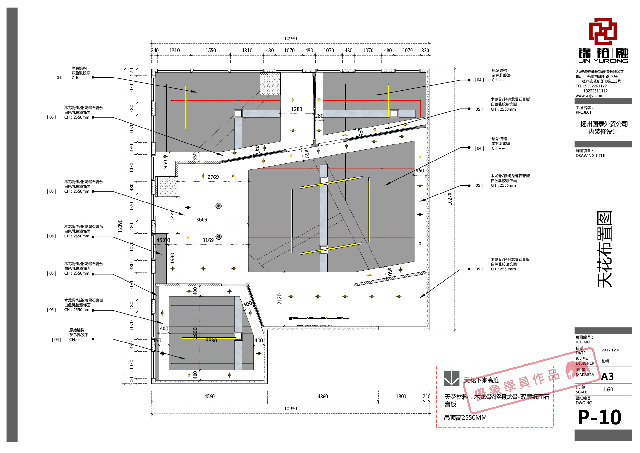

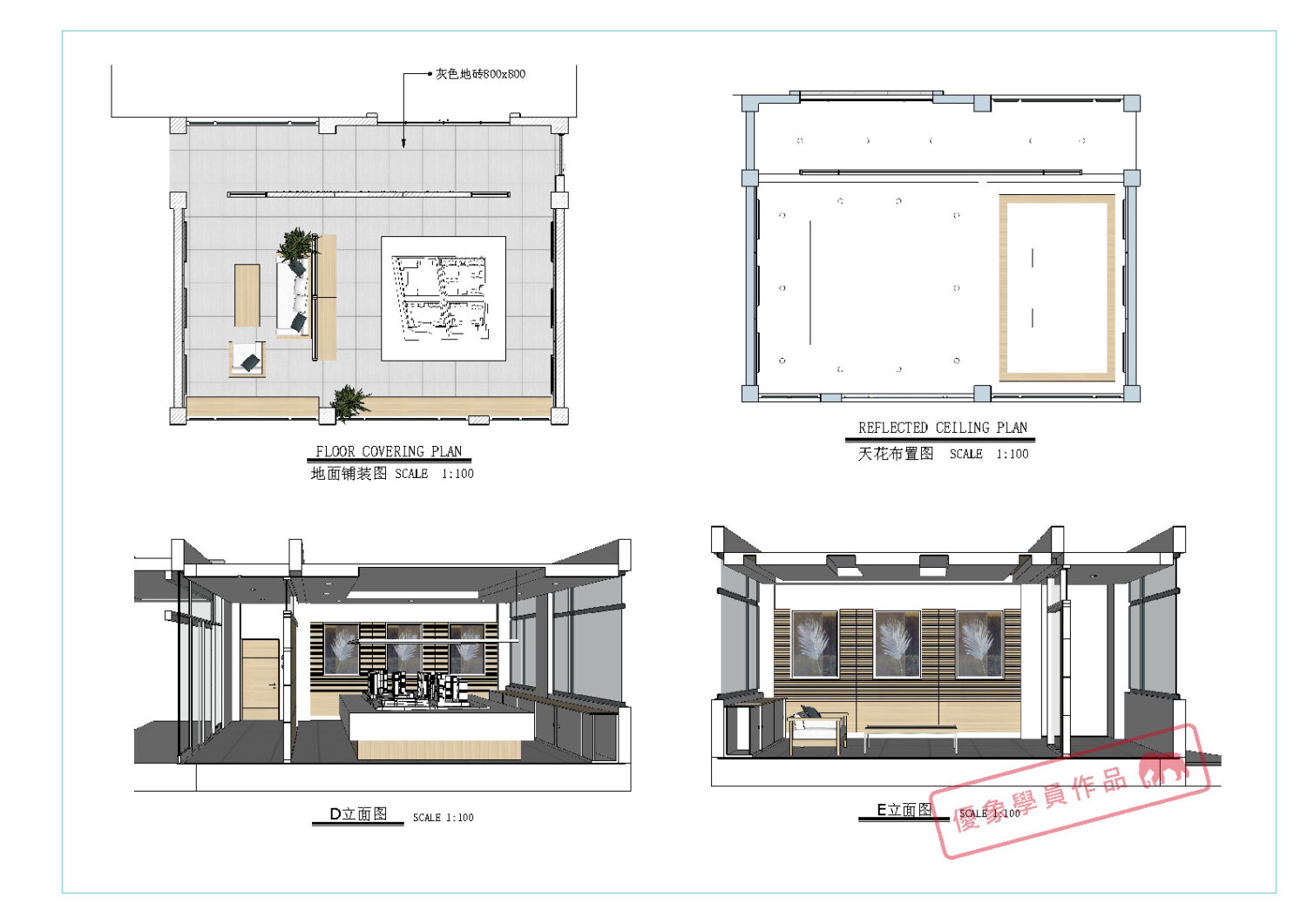

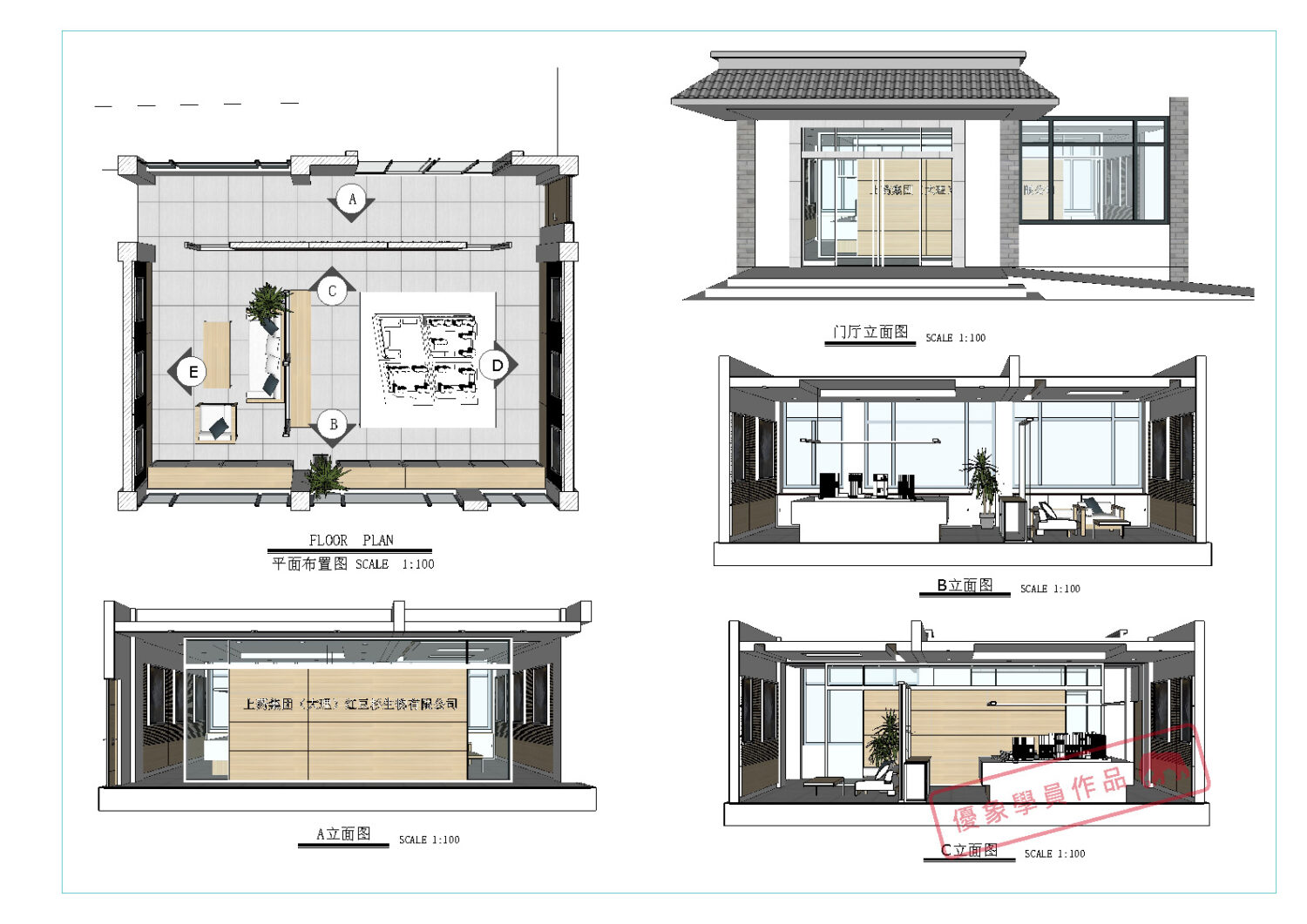

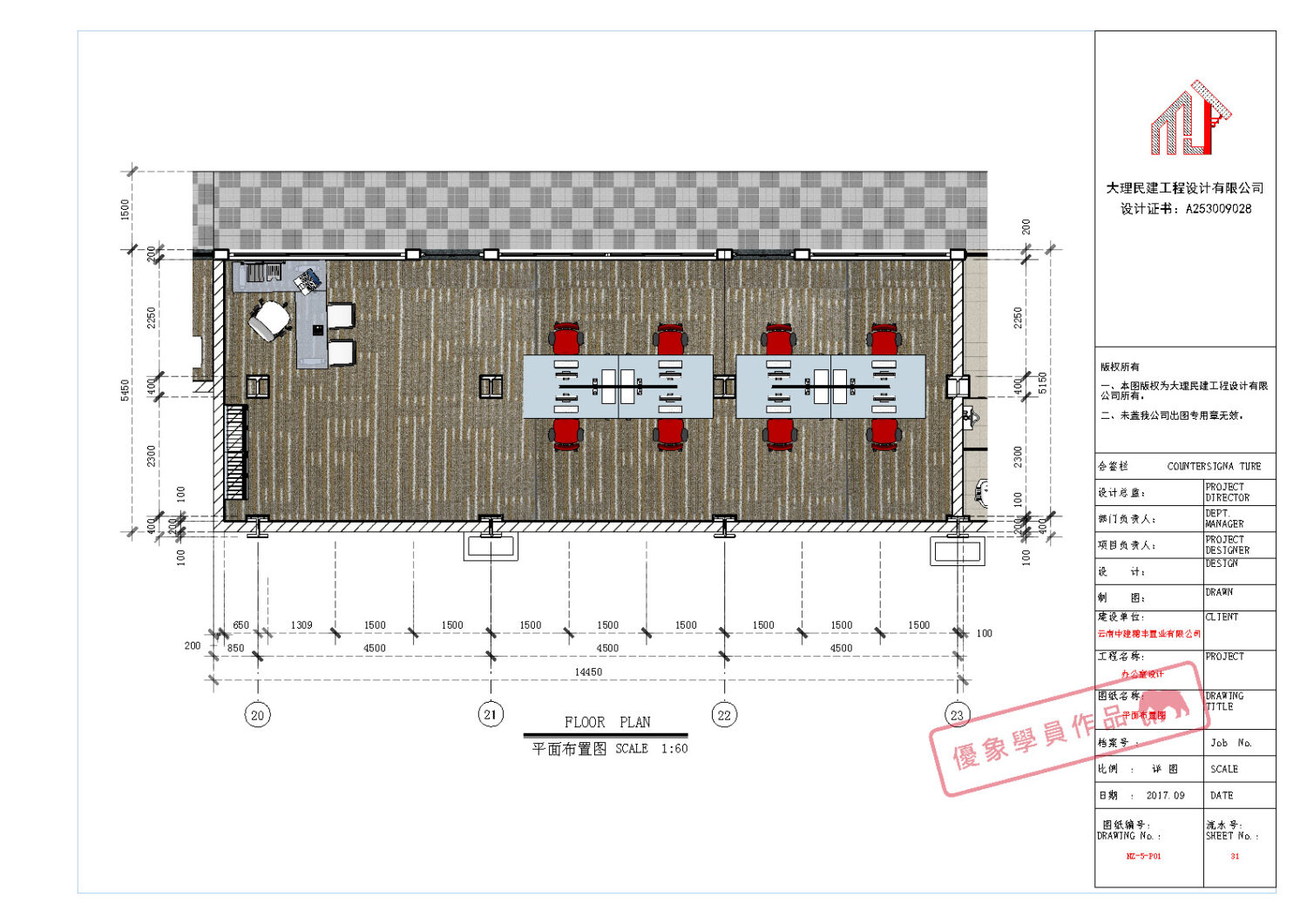

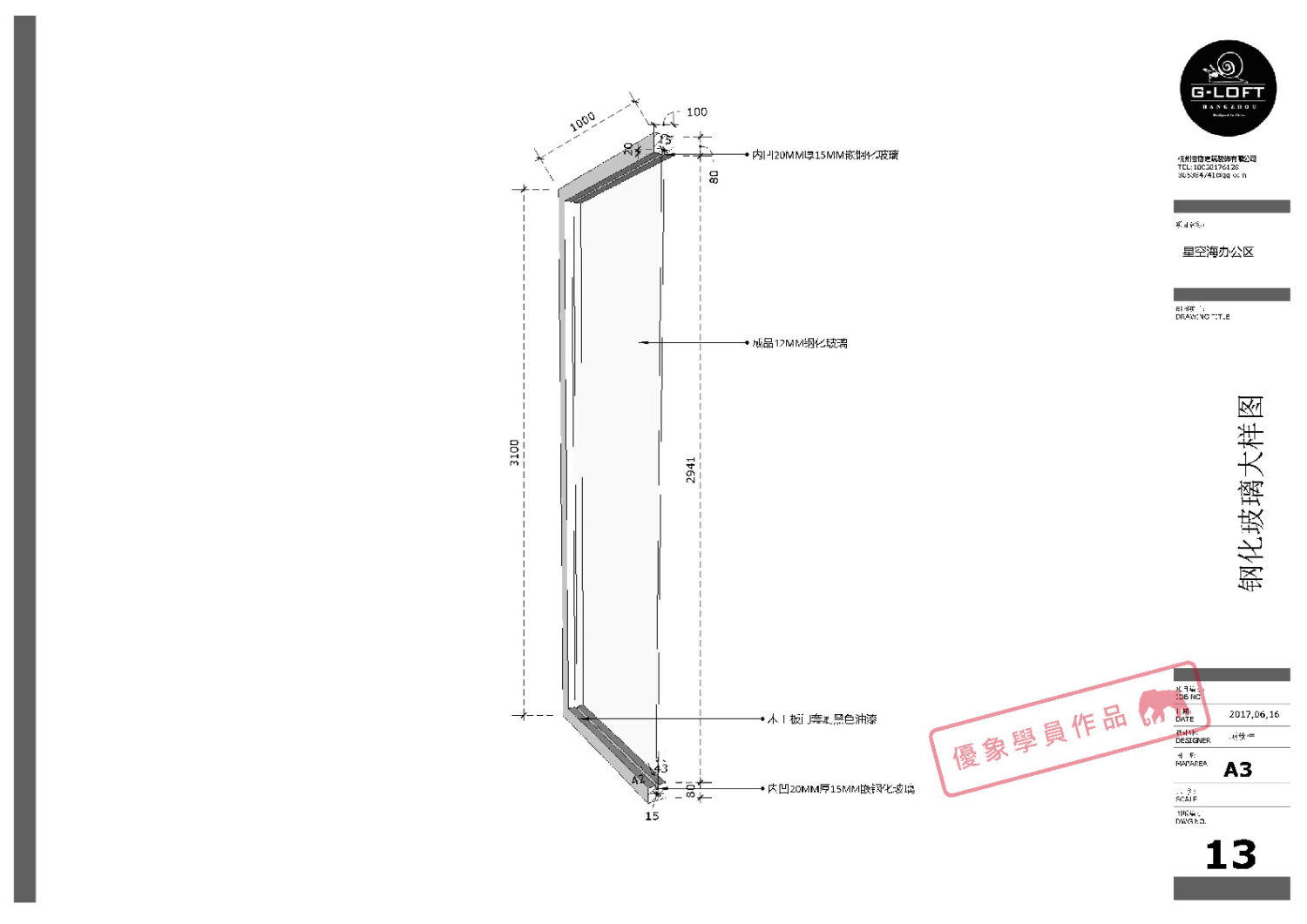

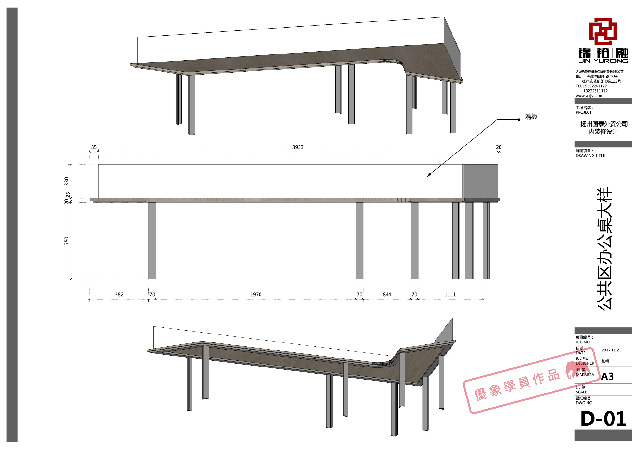

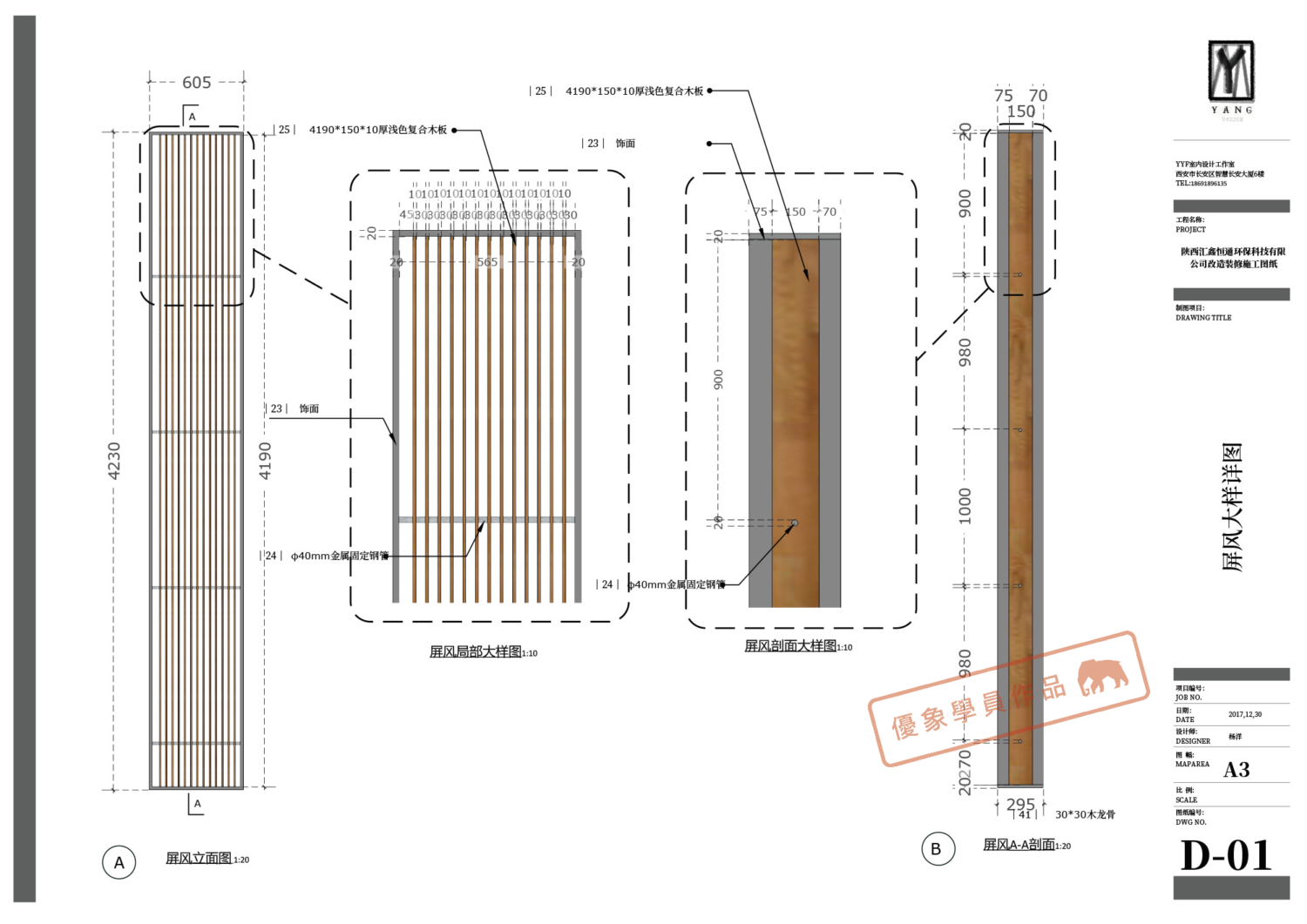

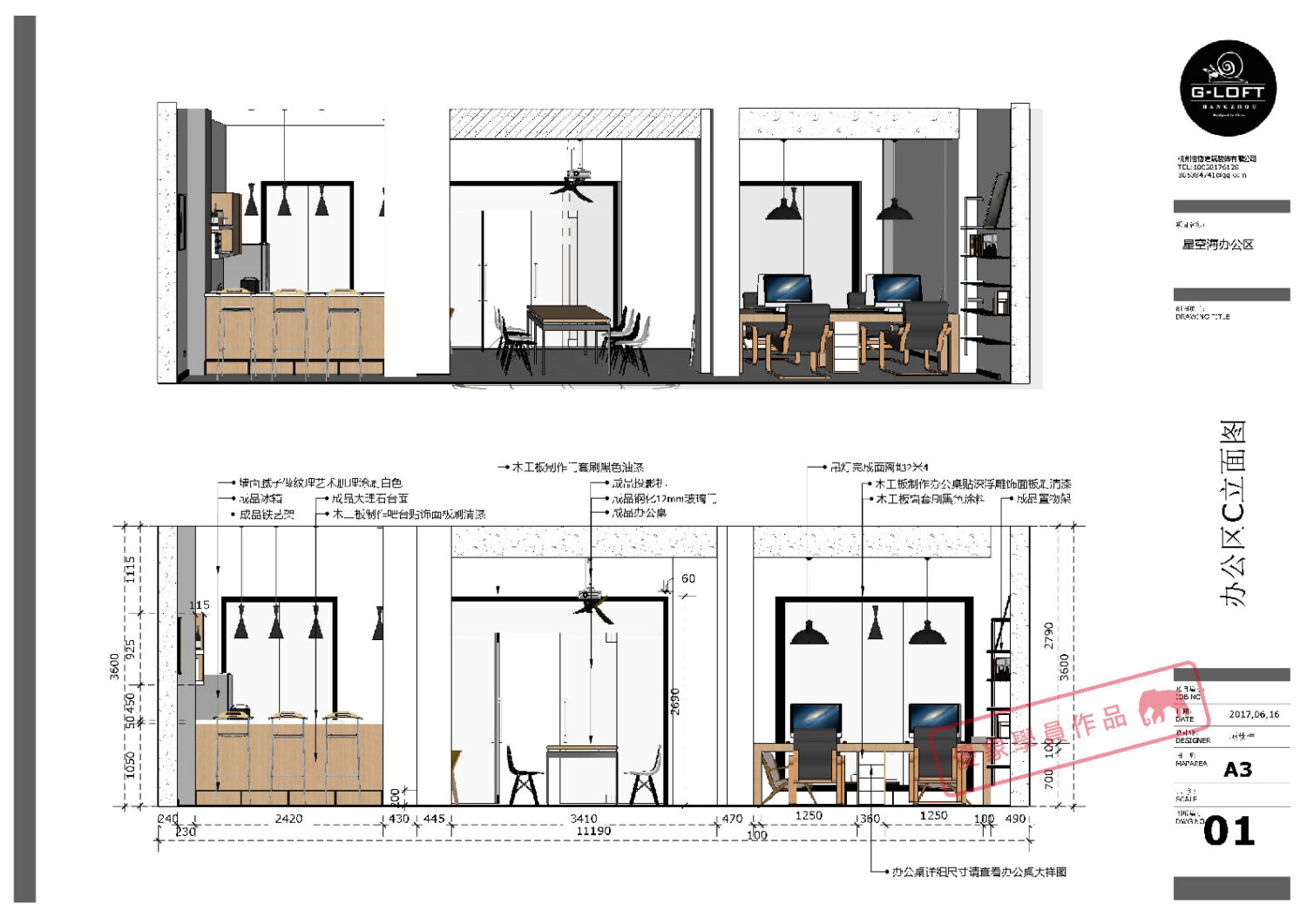

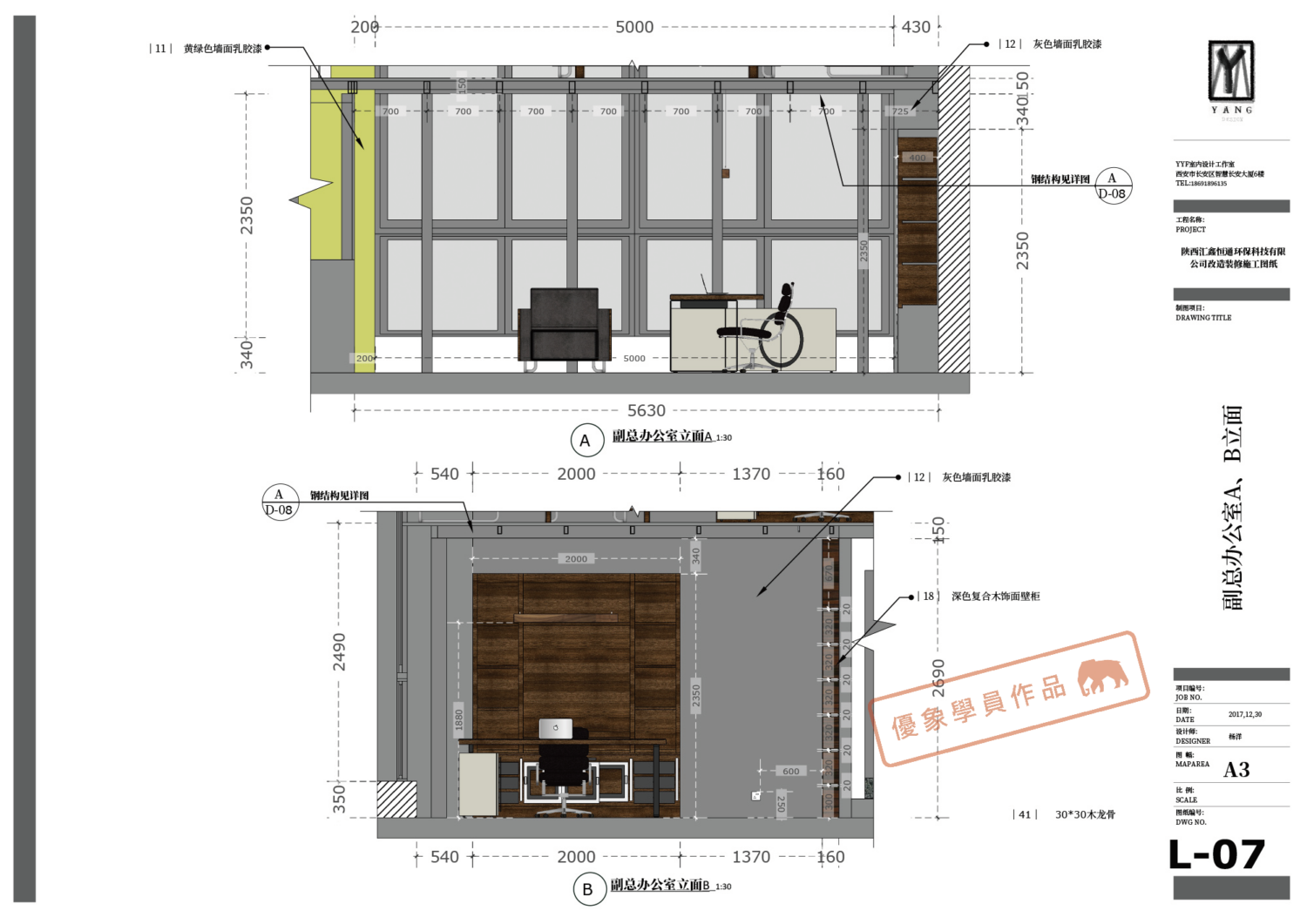

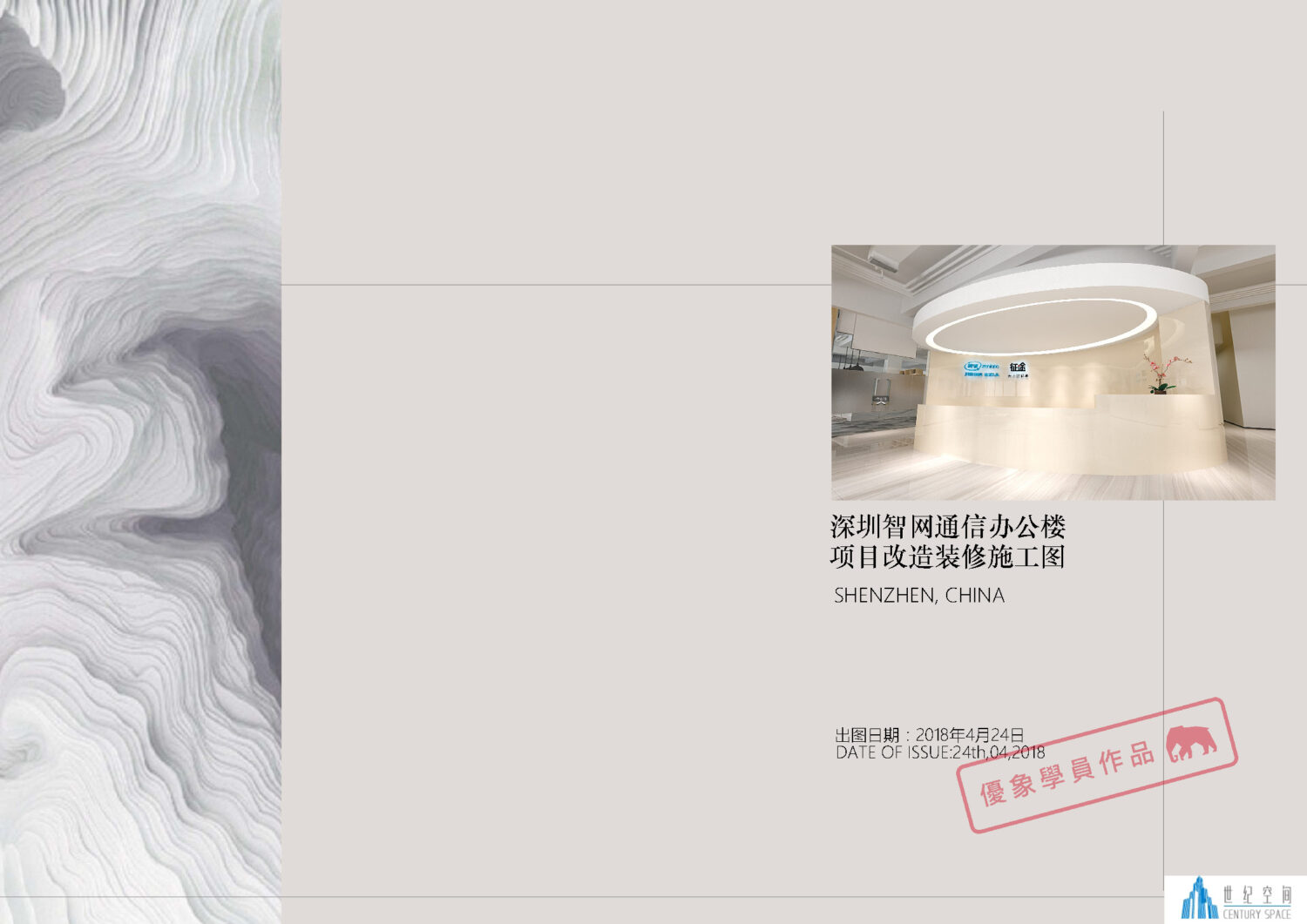

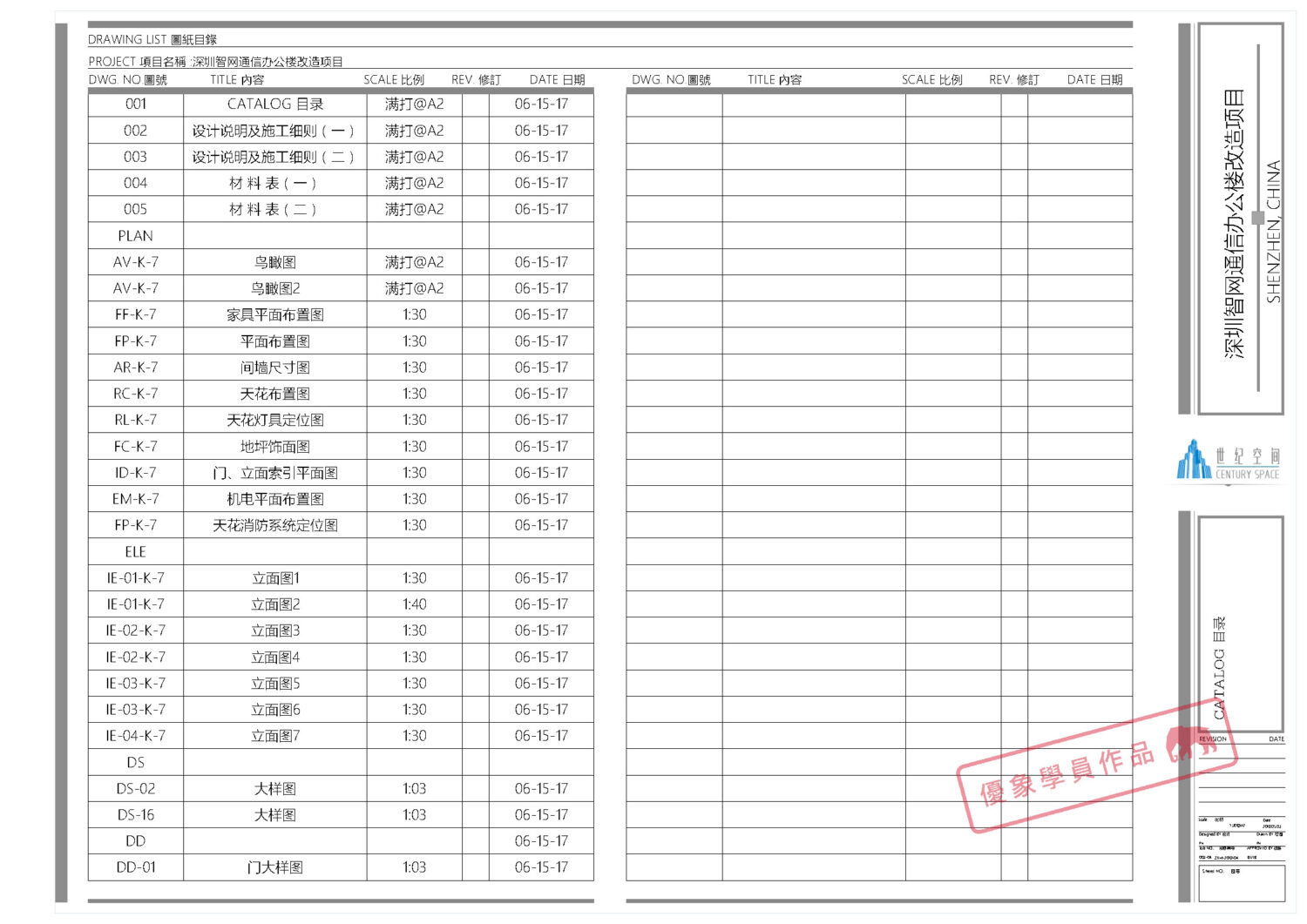

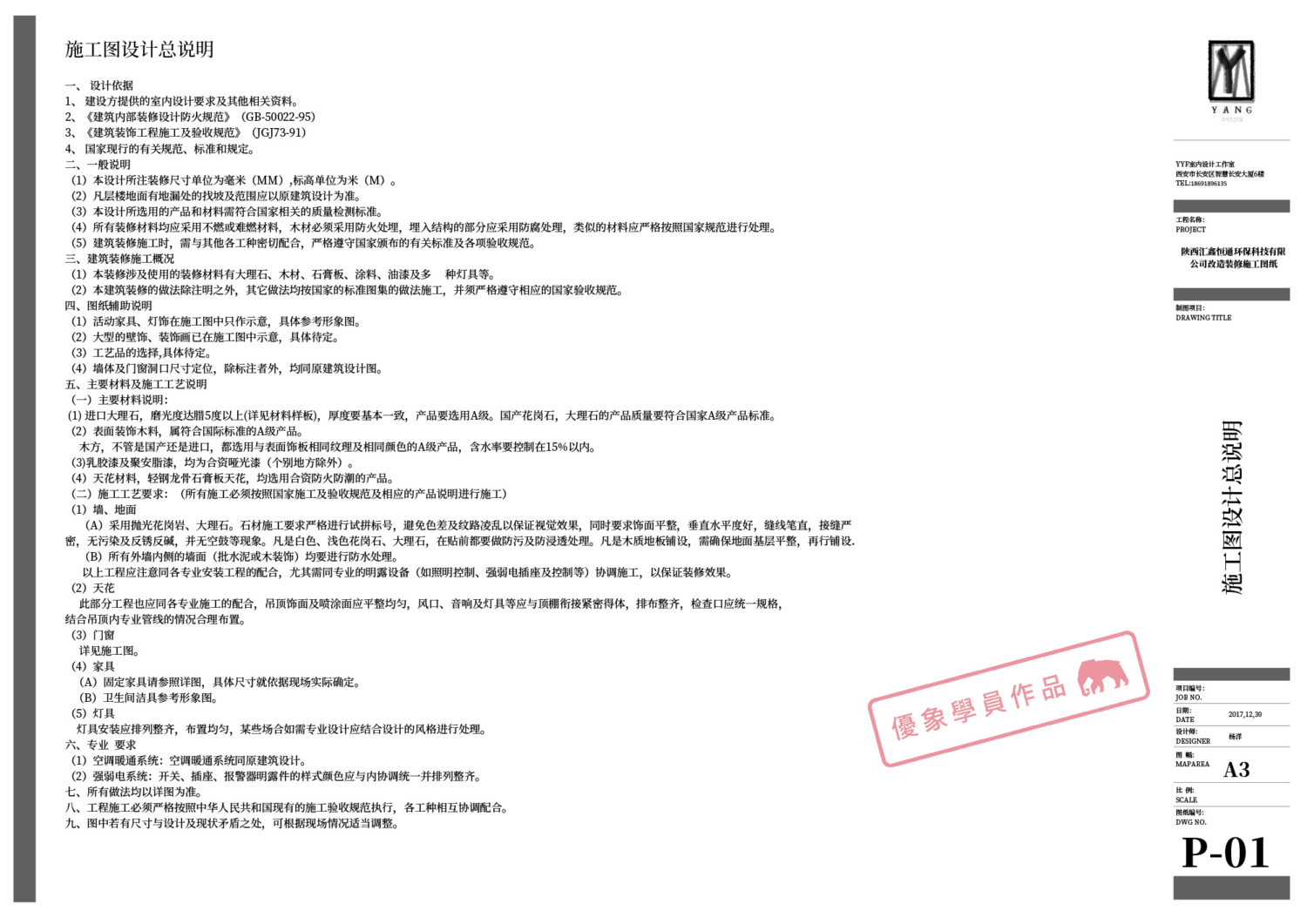

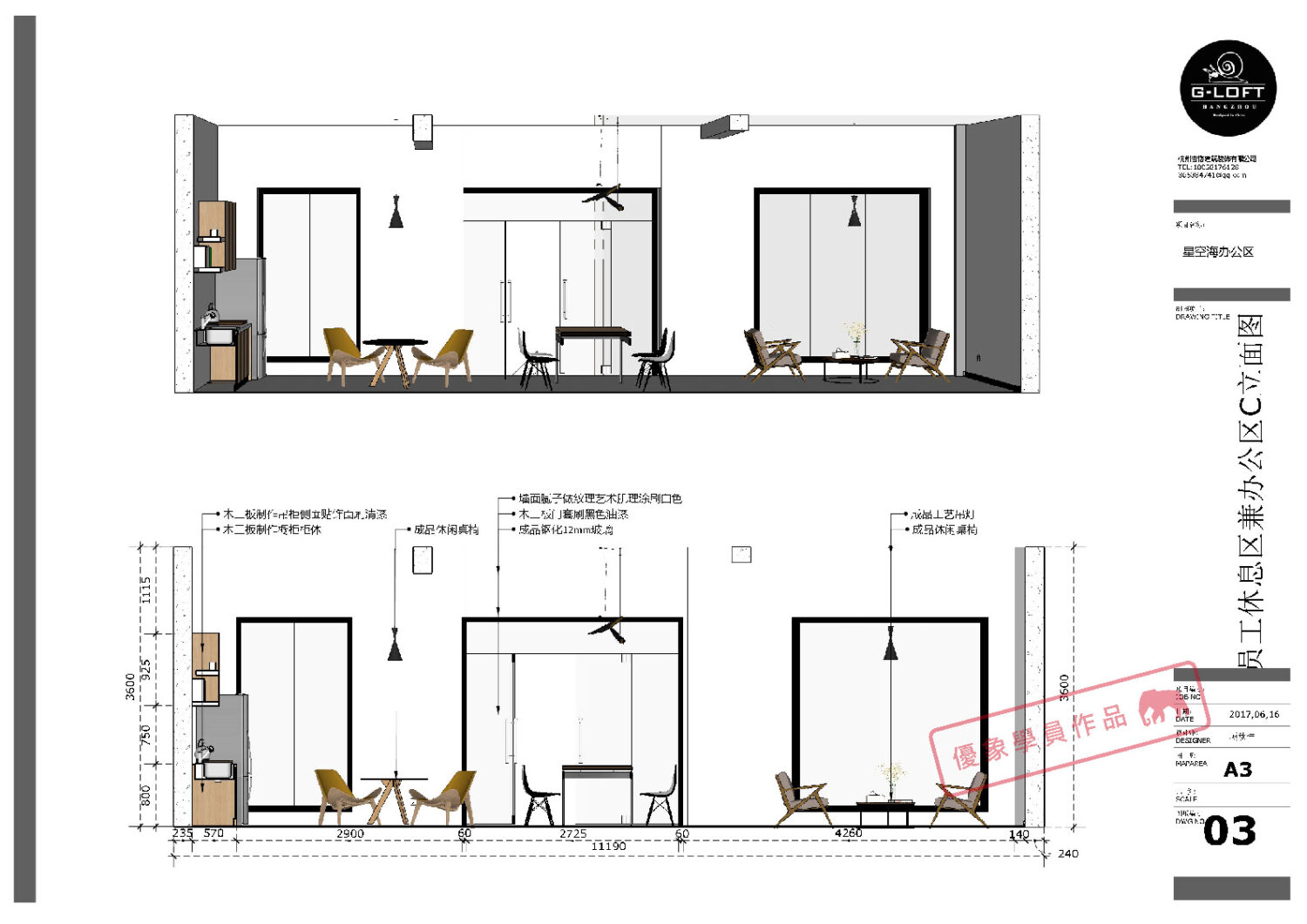

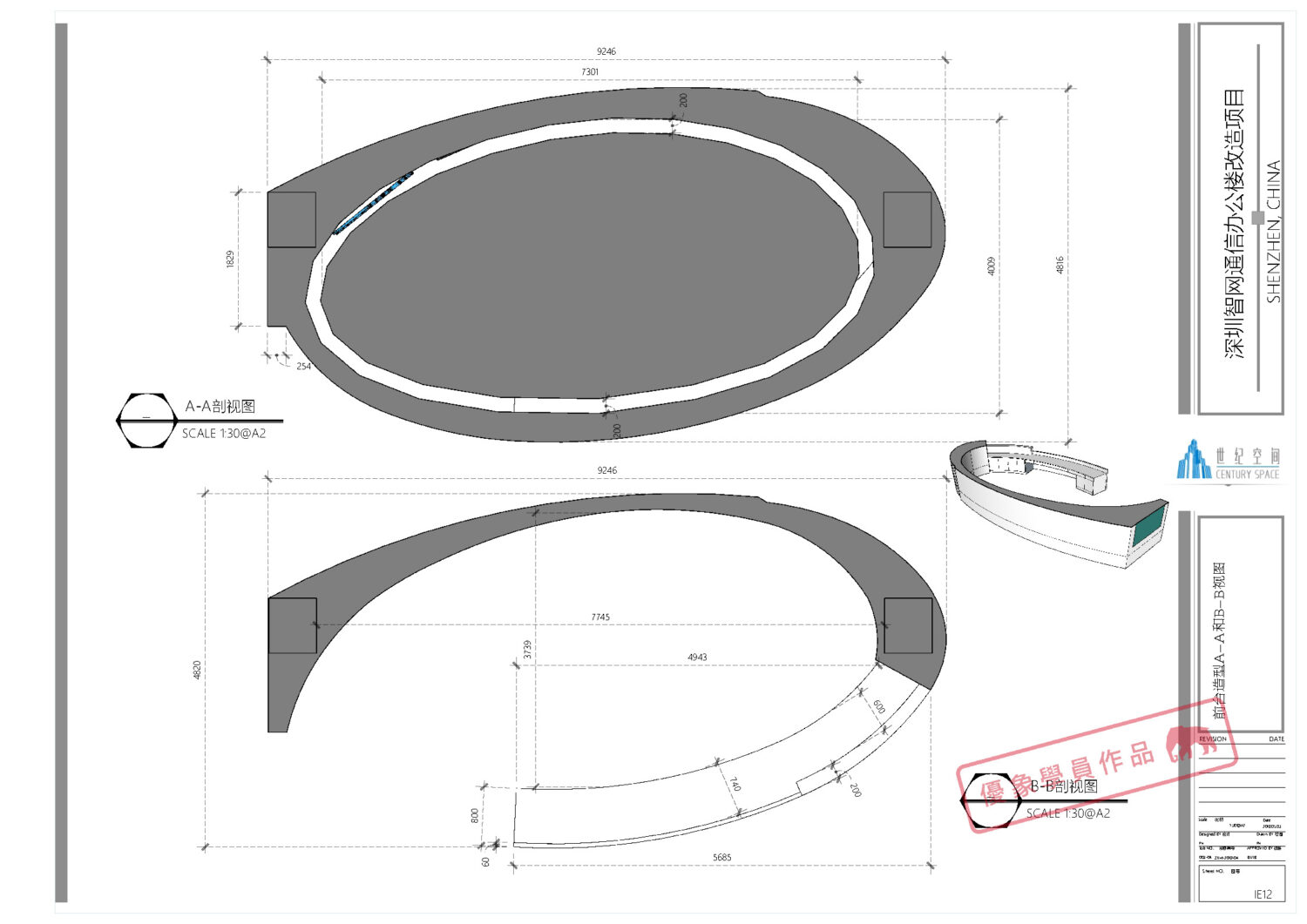

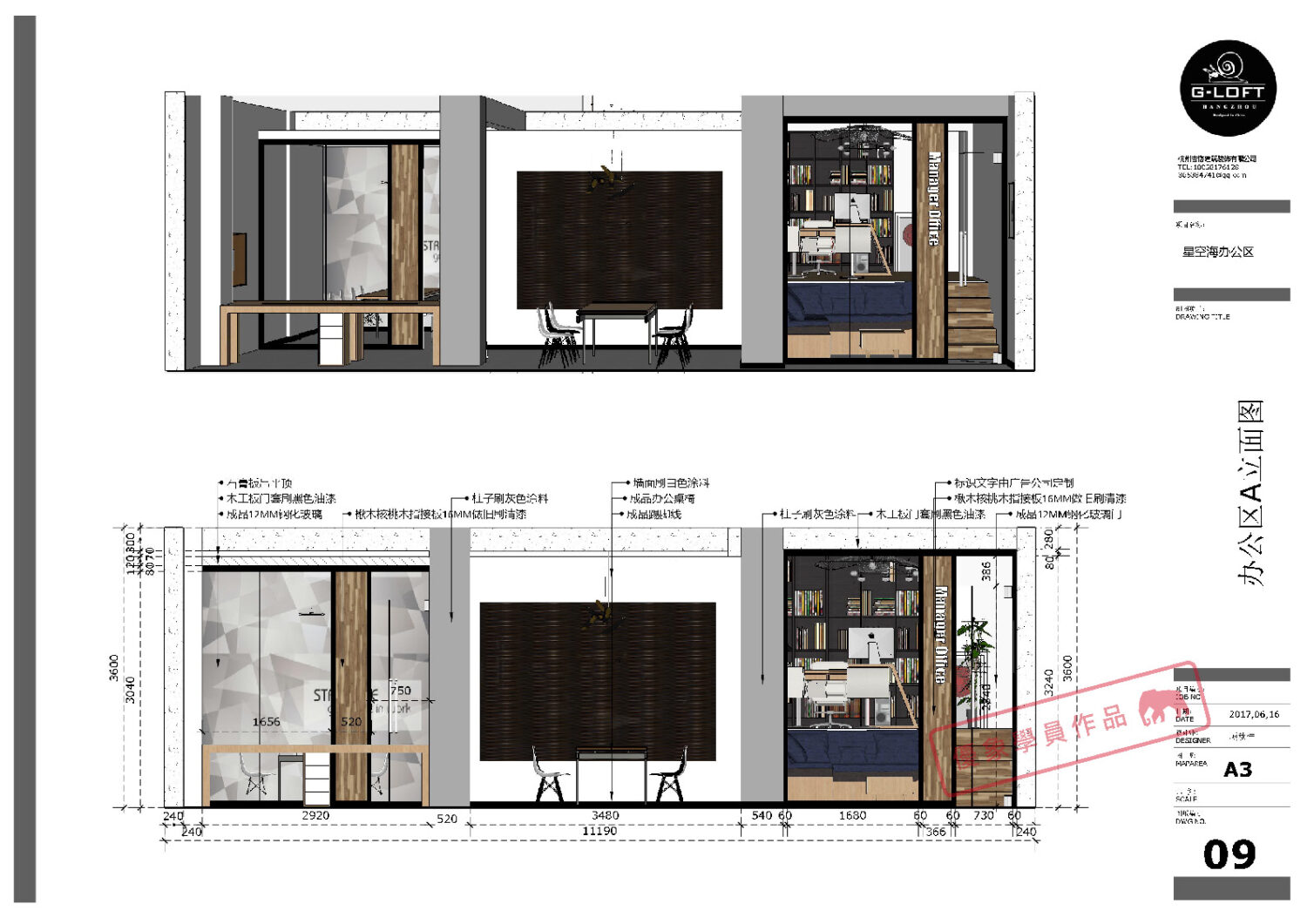

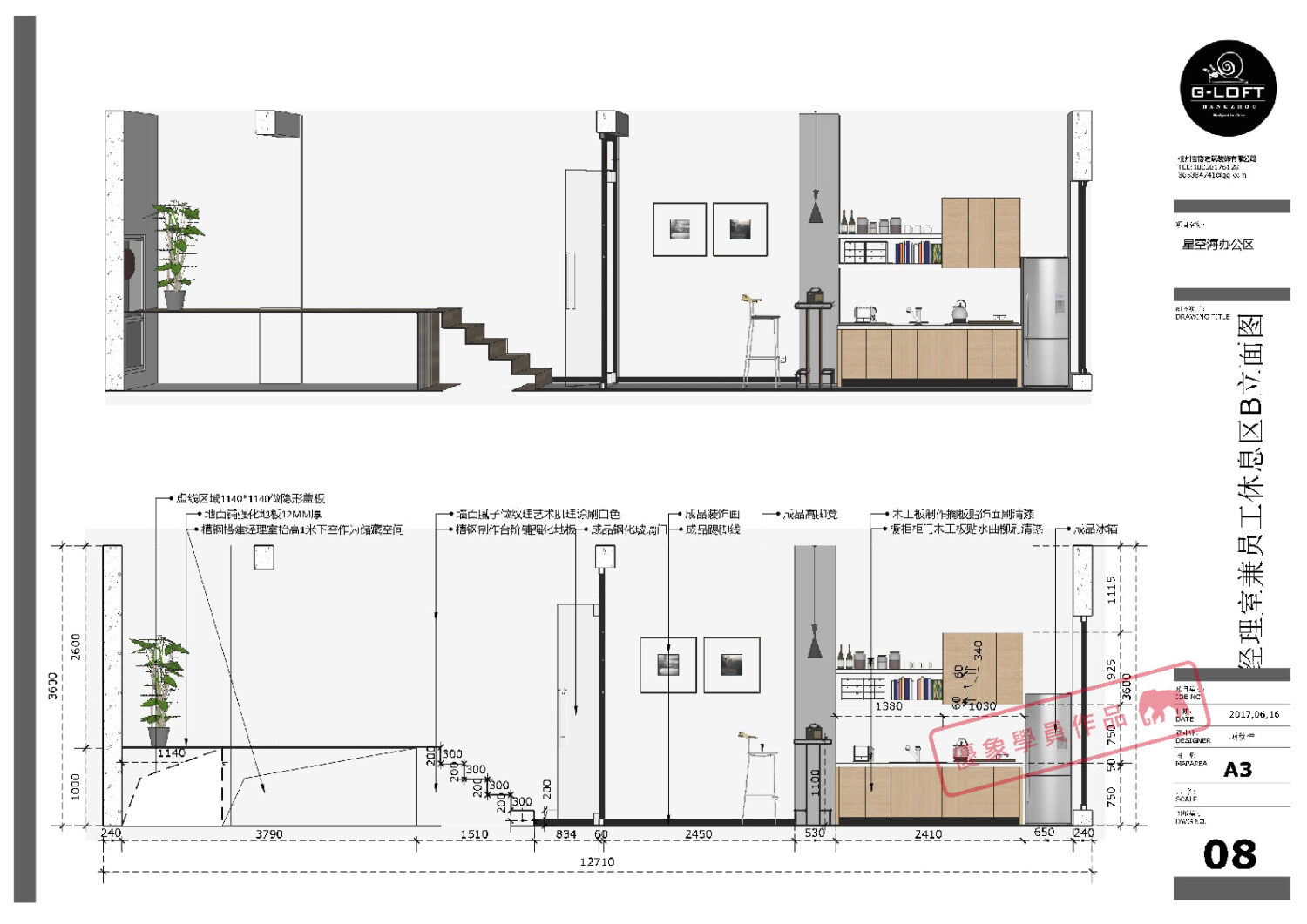

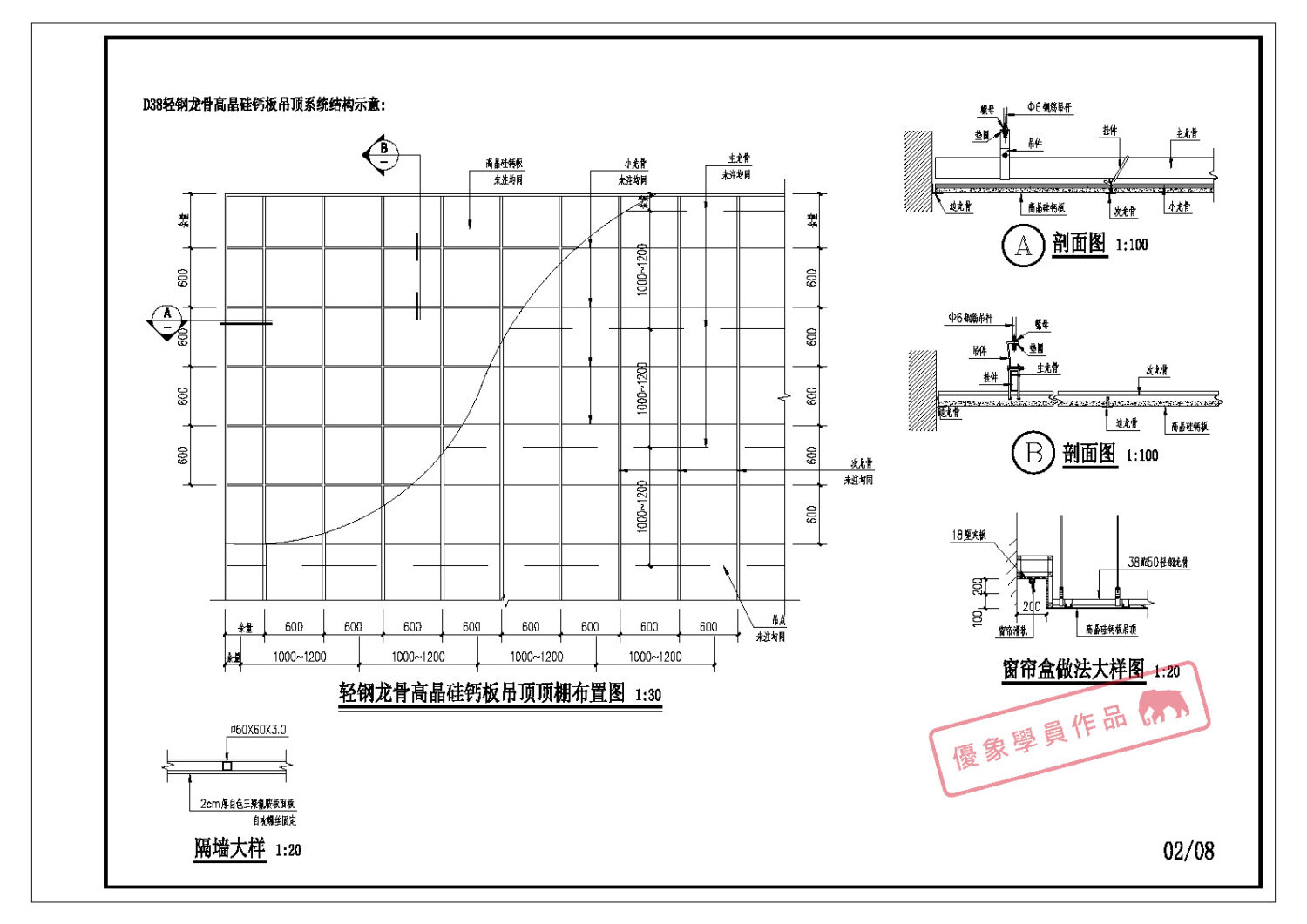

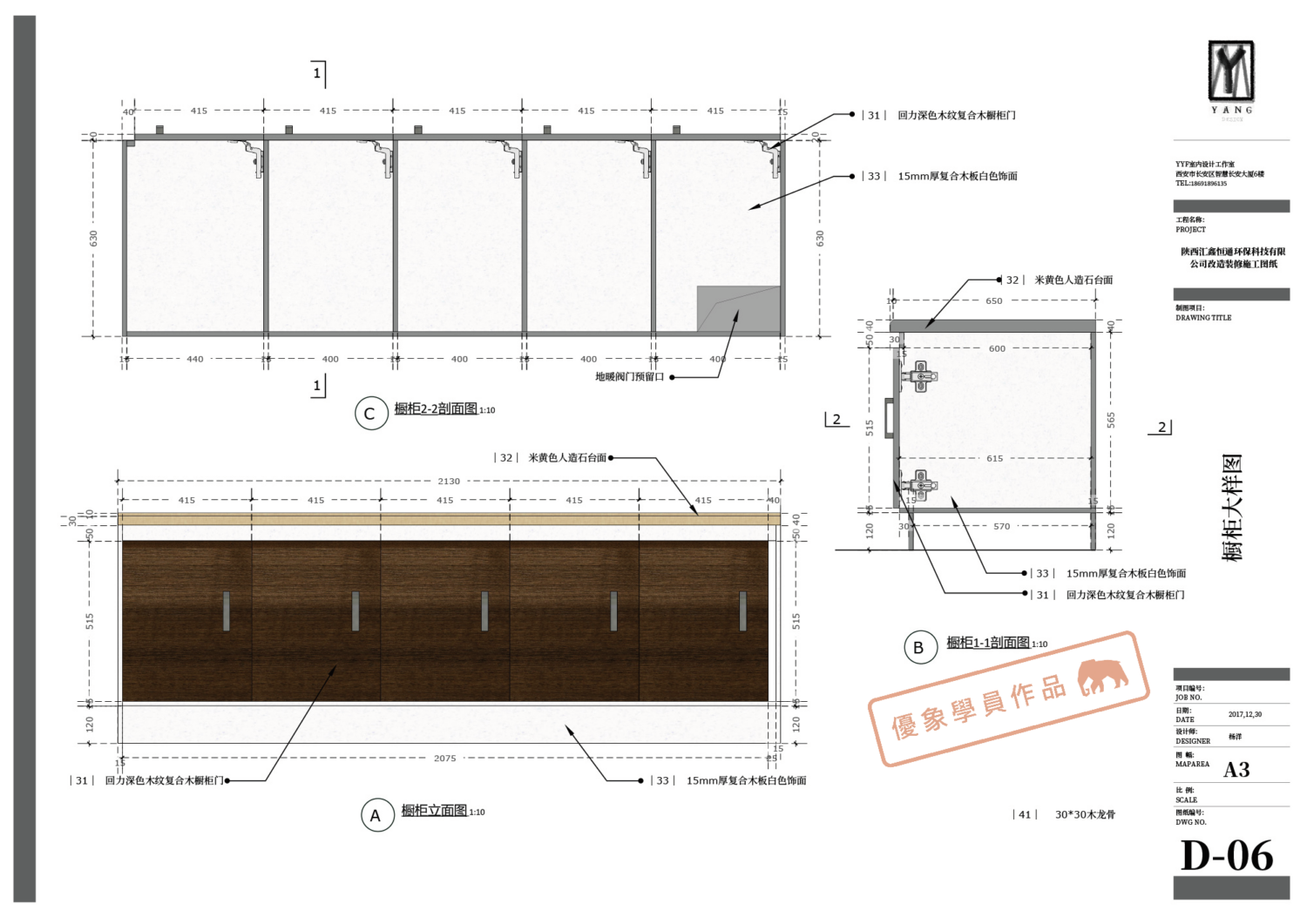

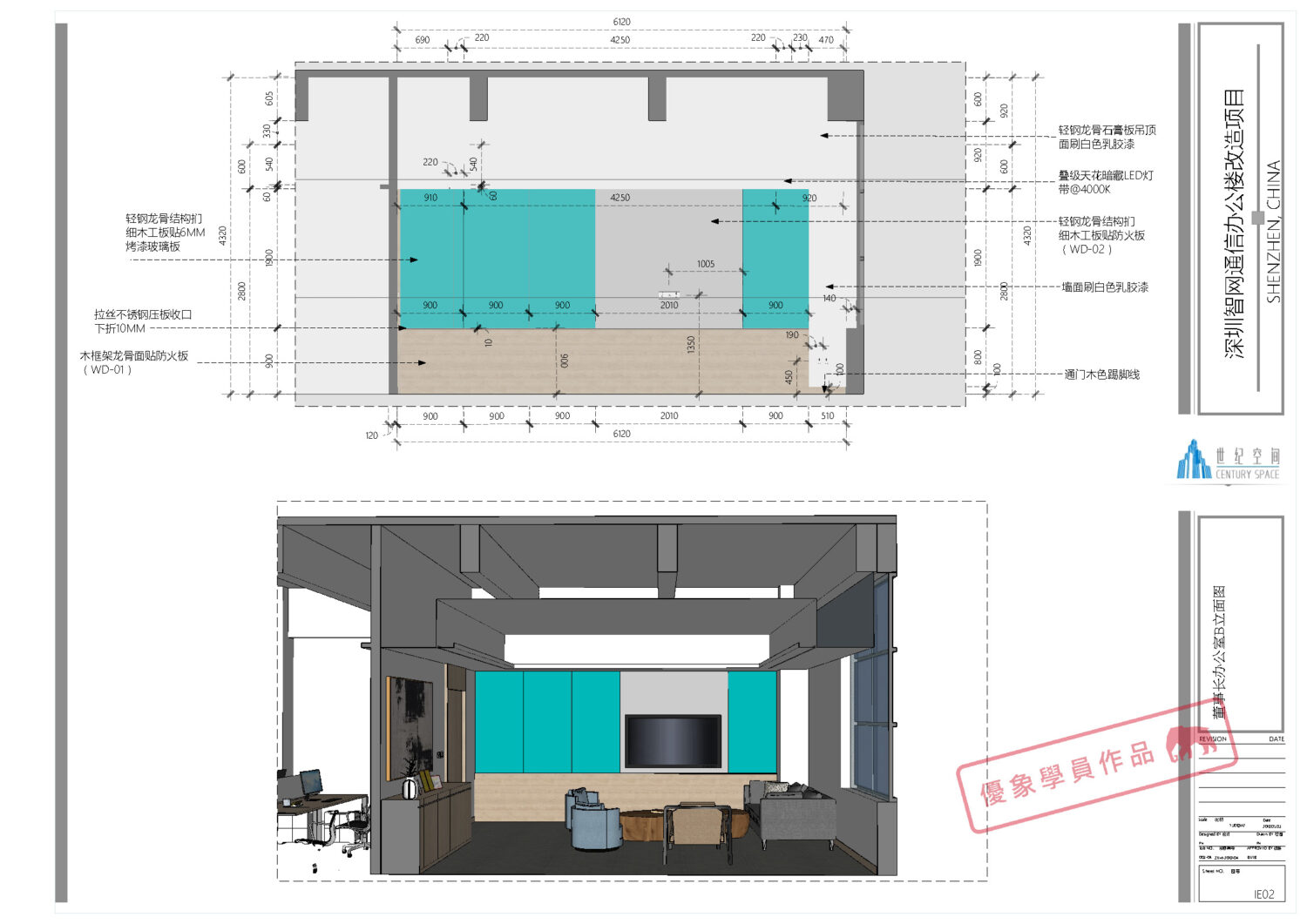

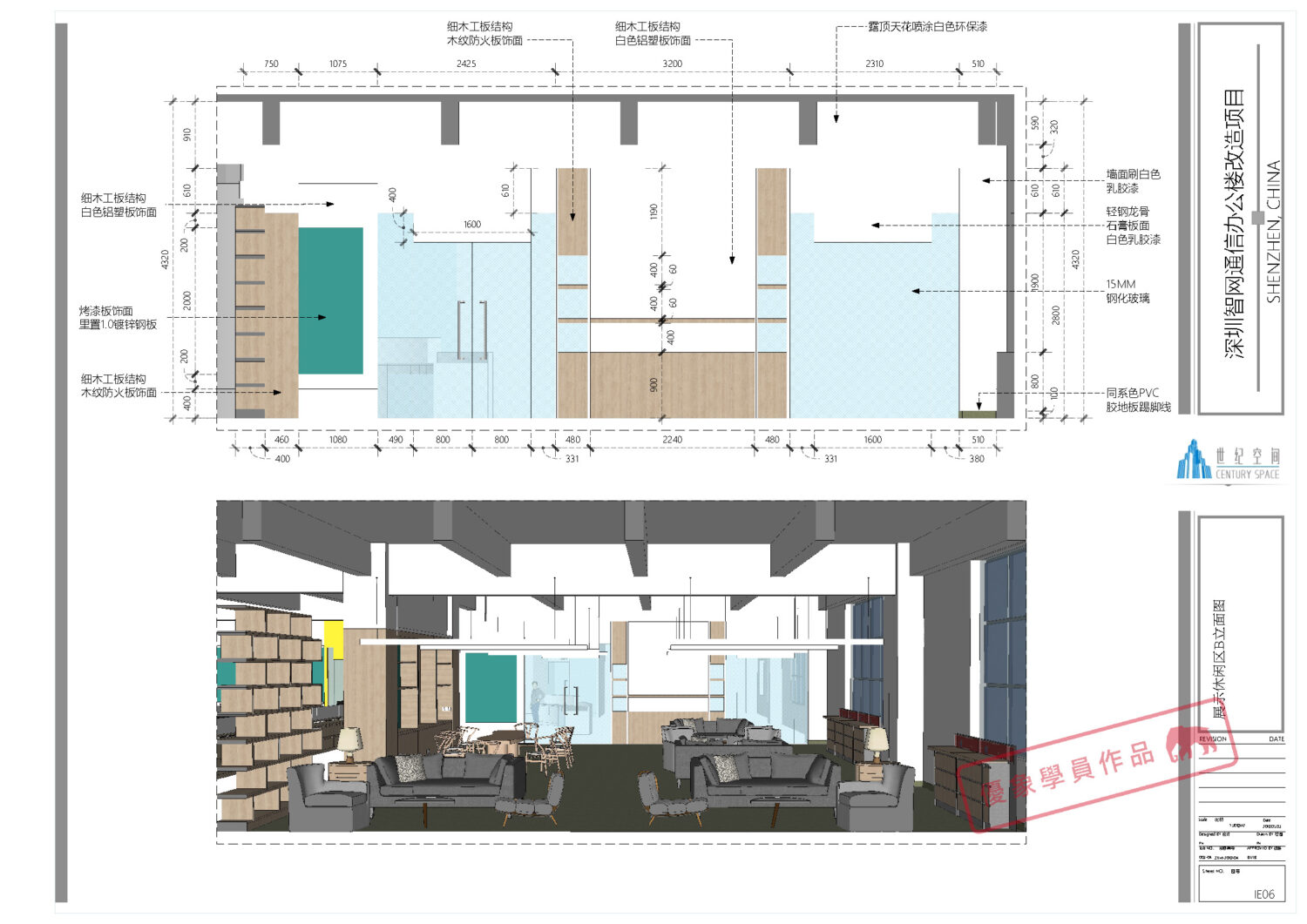

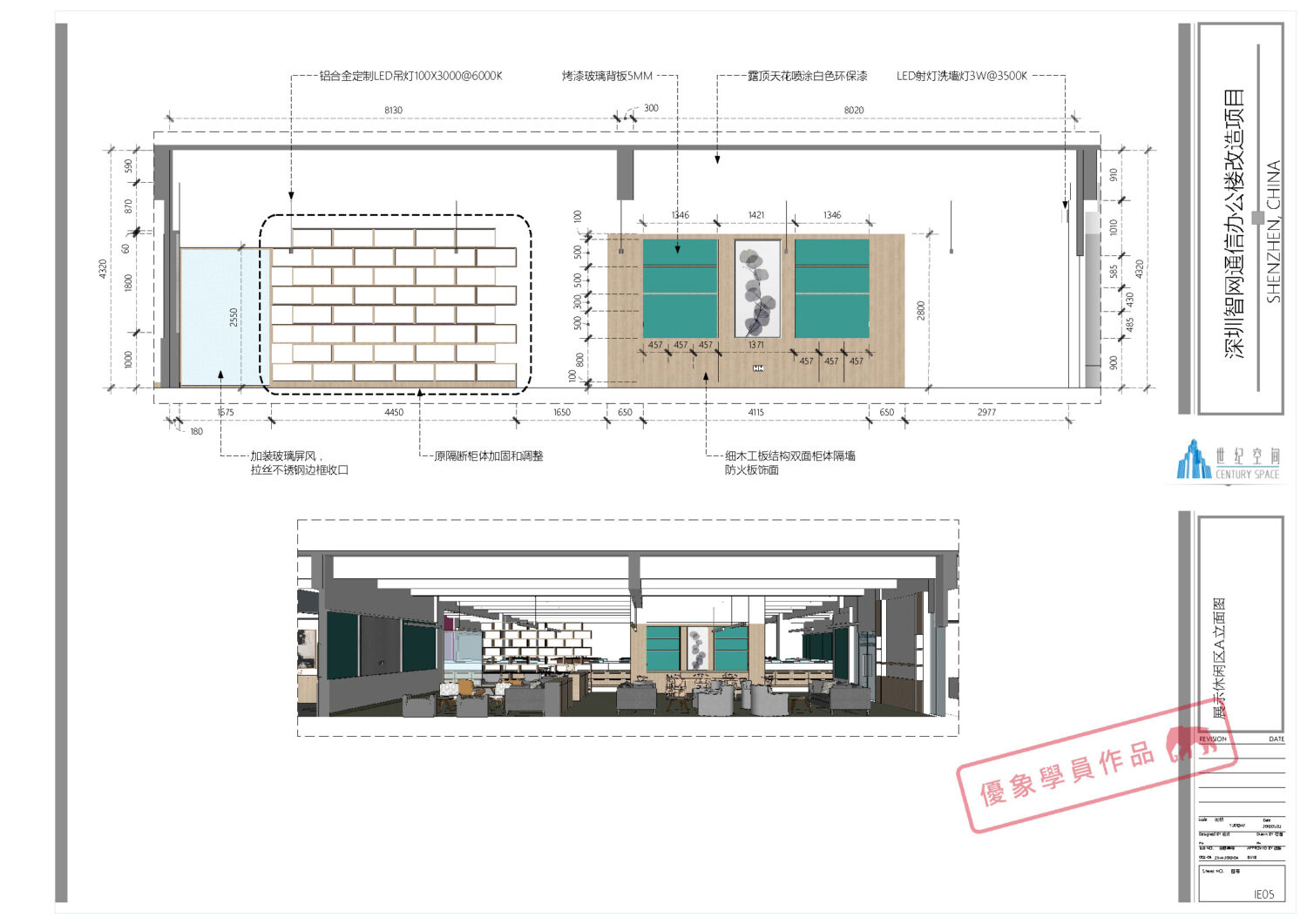

项目一：深圳智网通信办公楼项目改造装修施工图

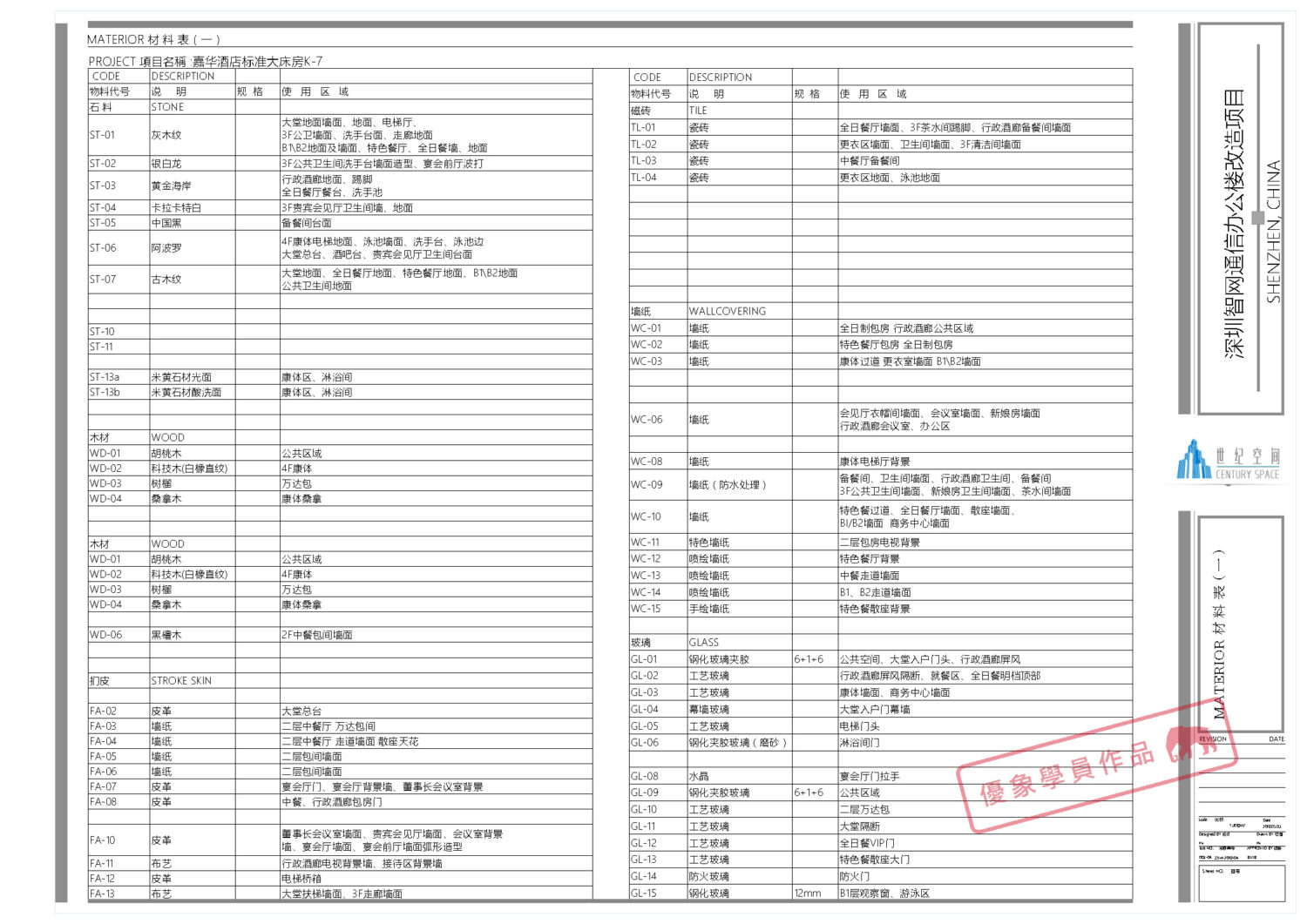

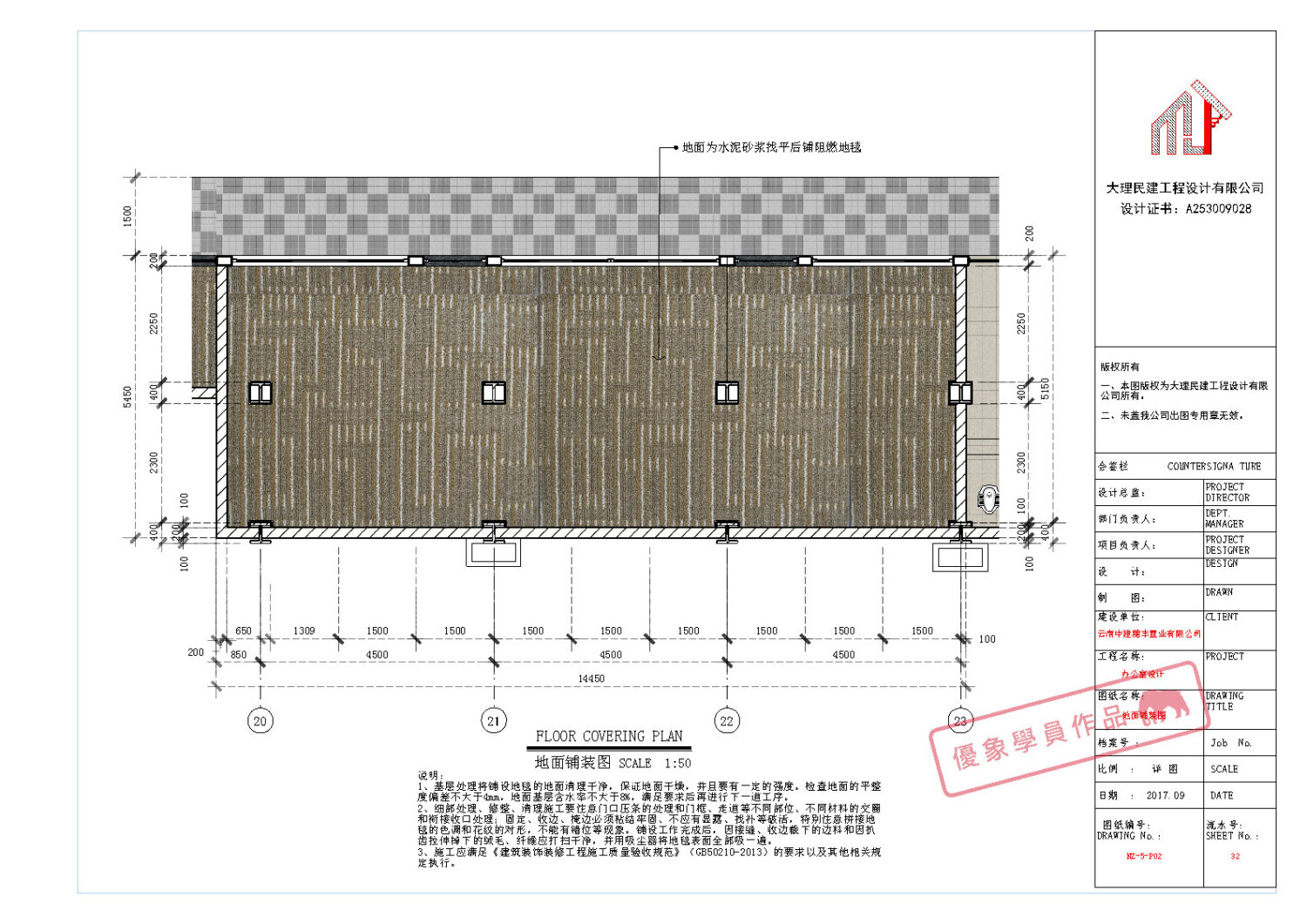

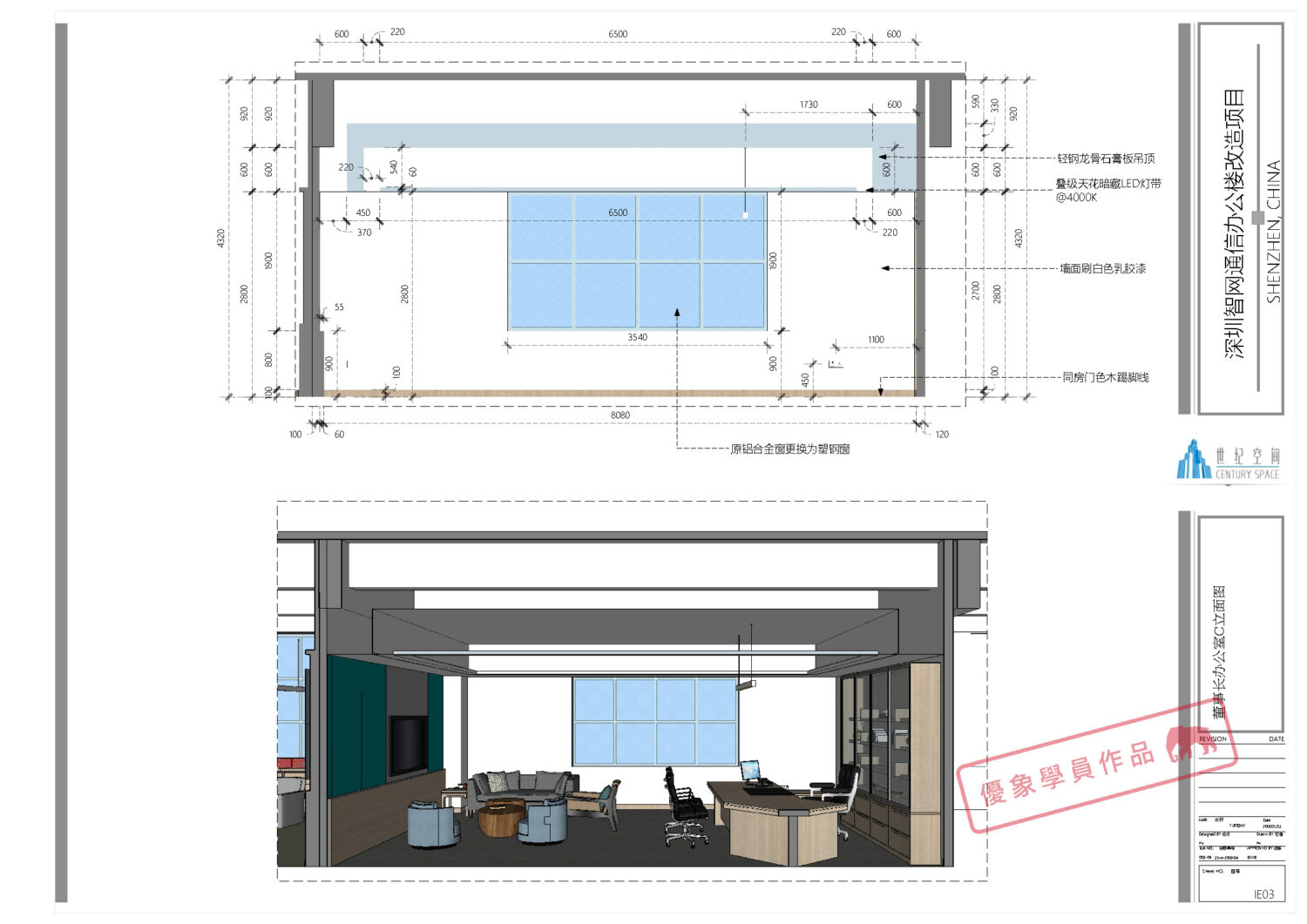

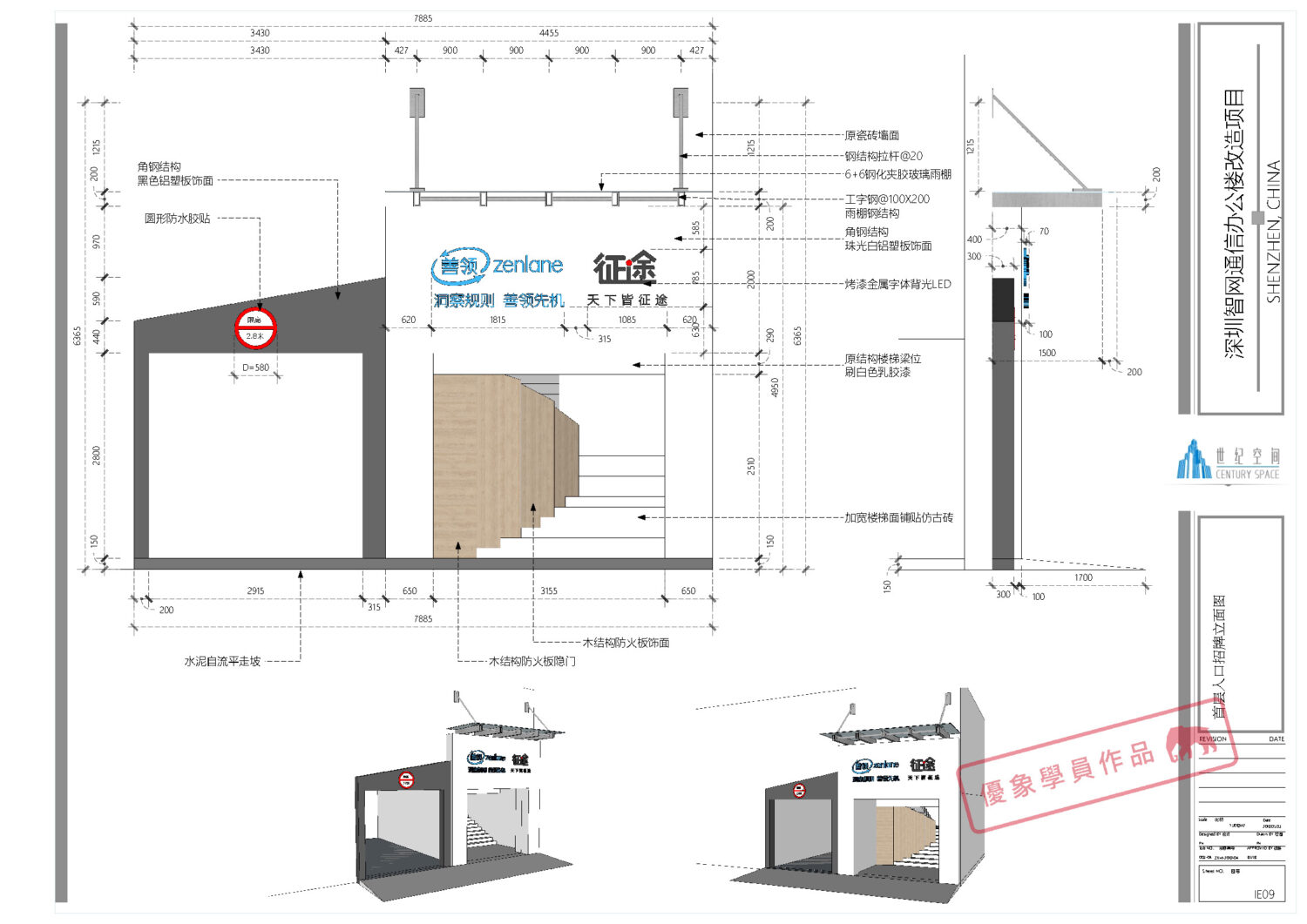

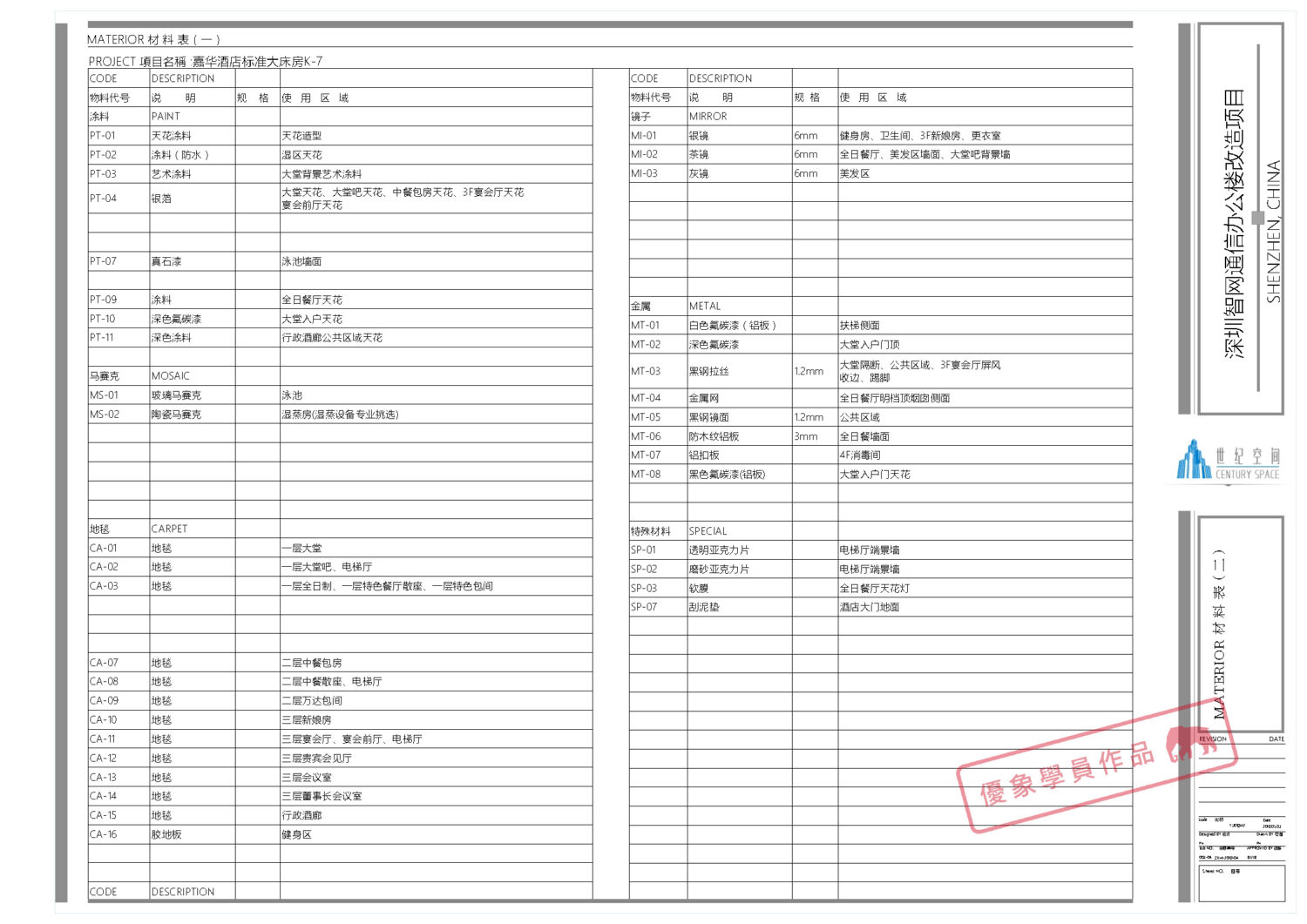

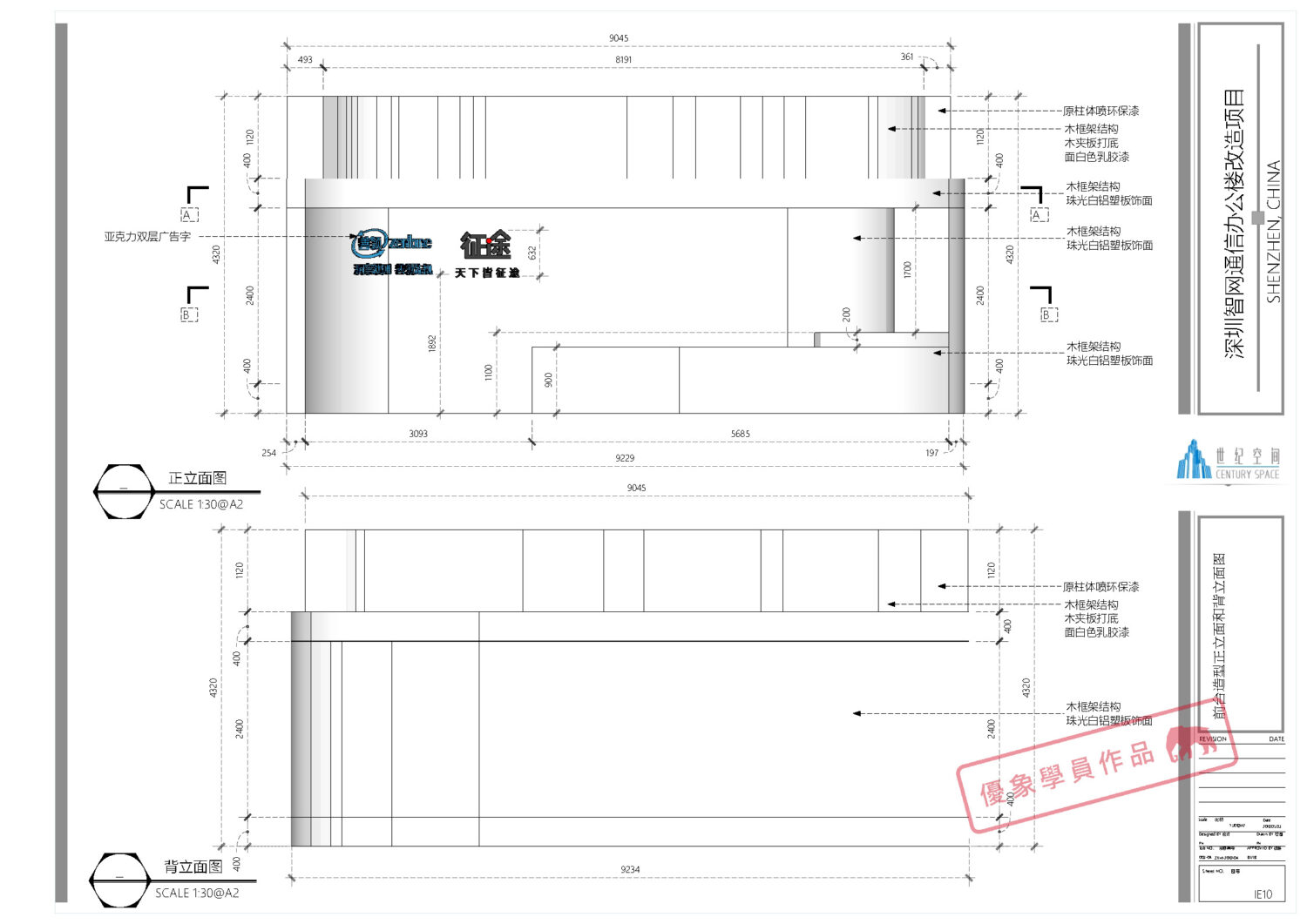

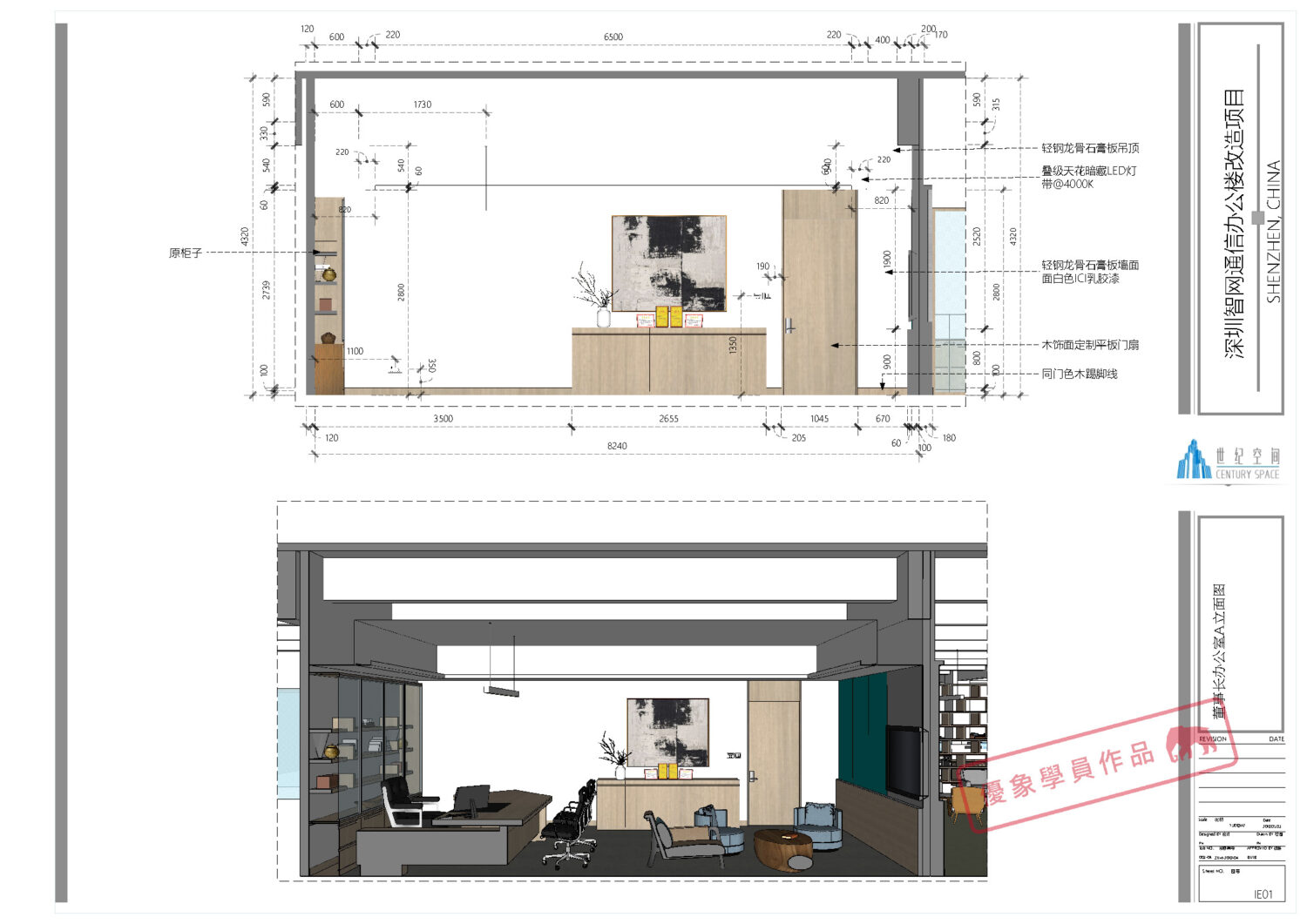

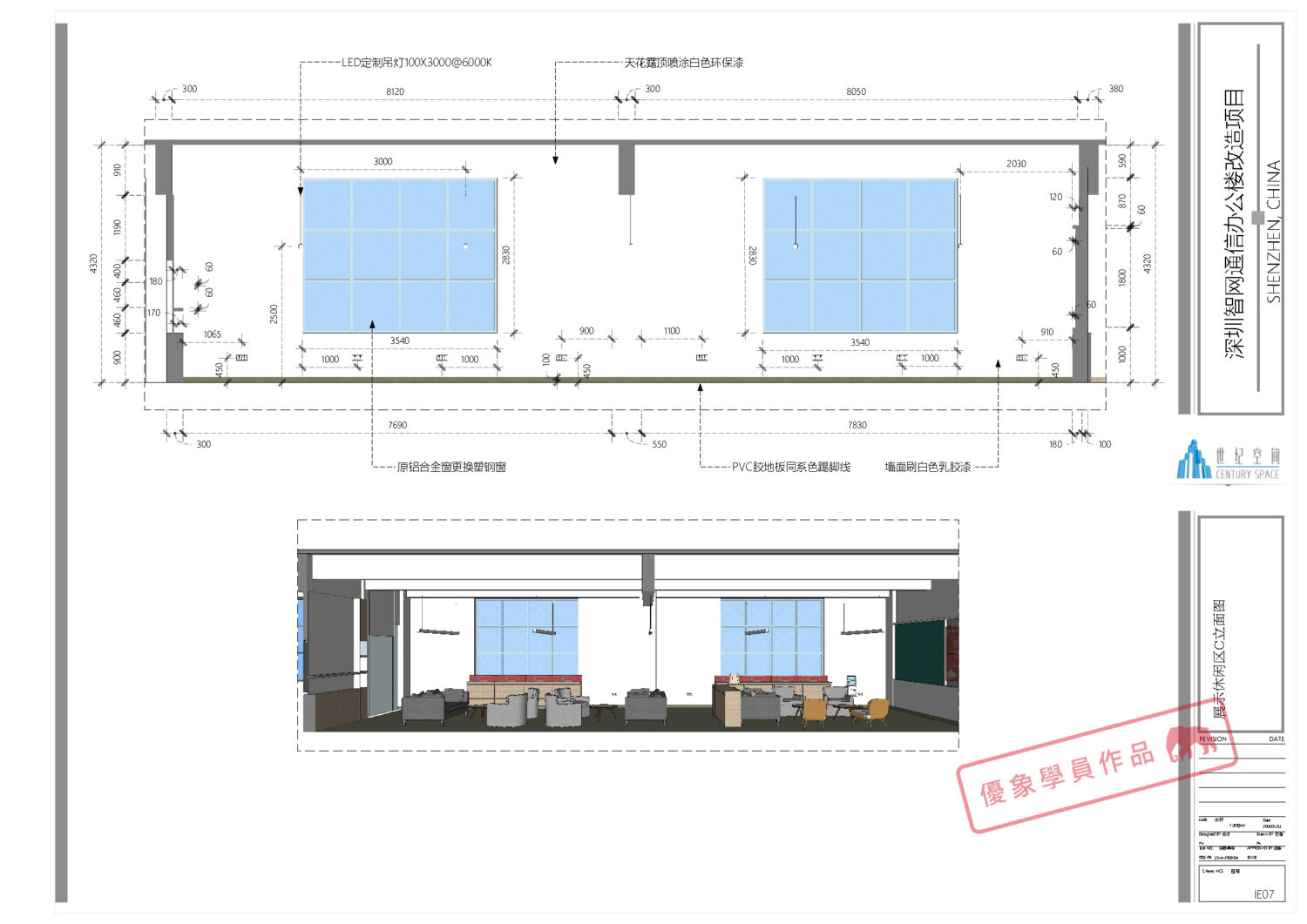

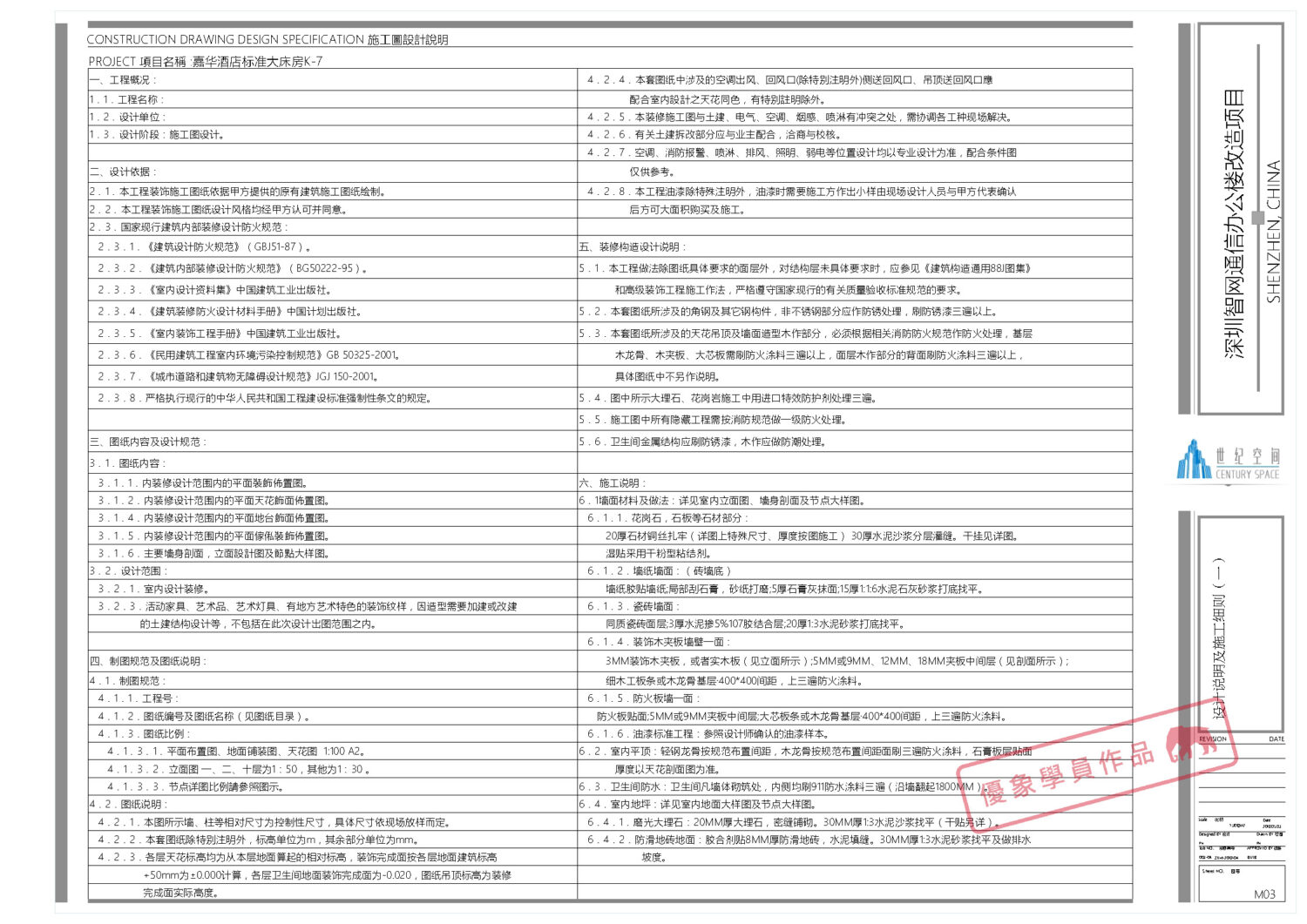

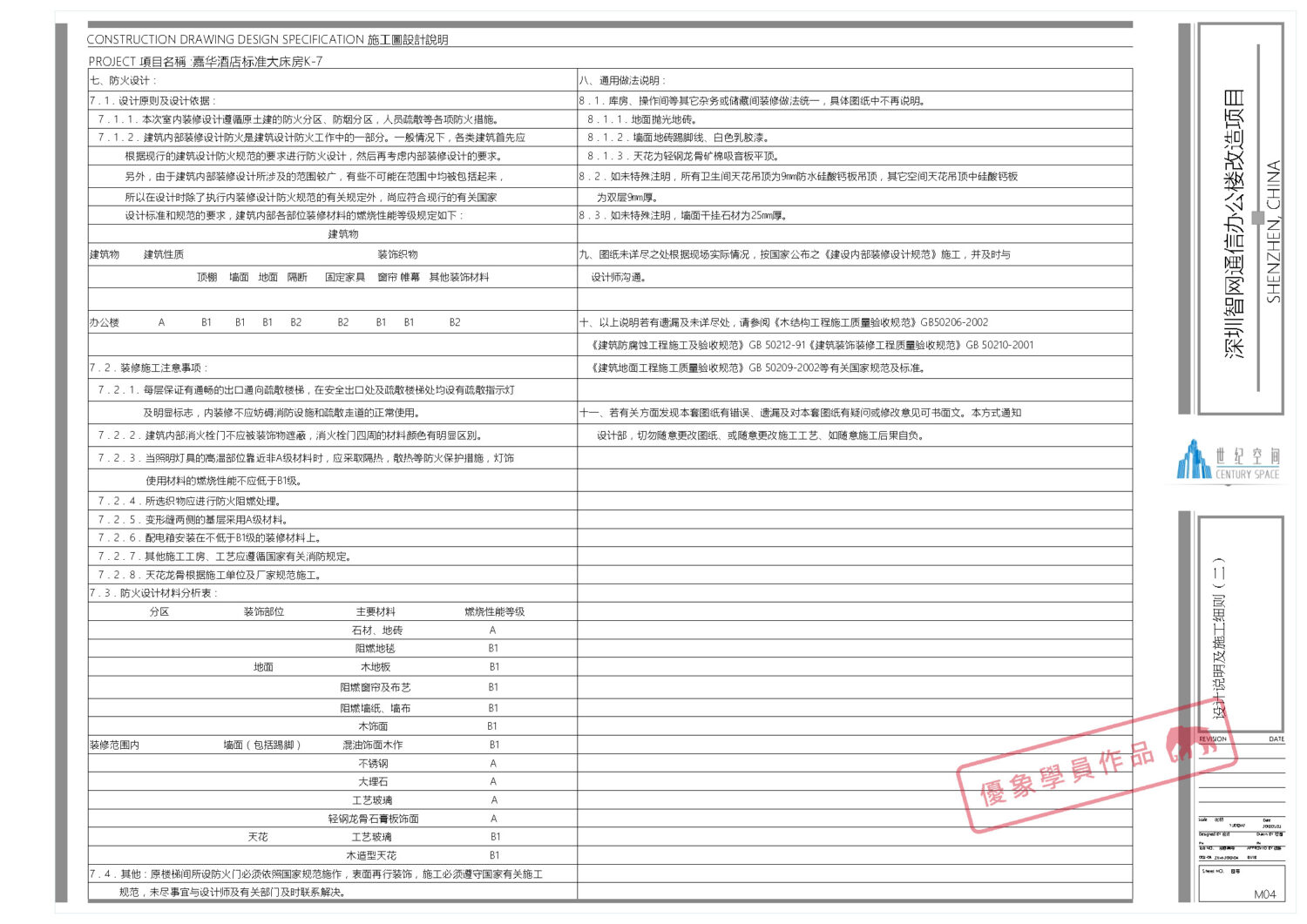

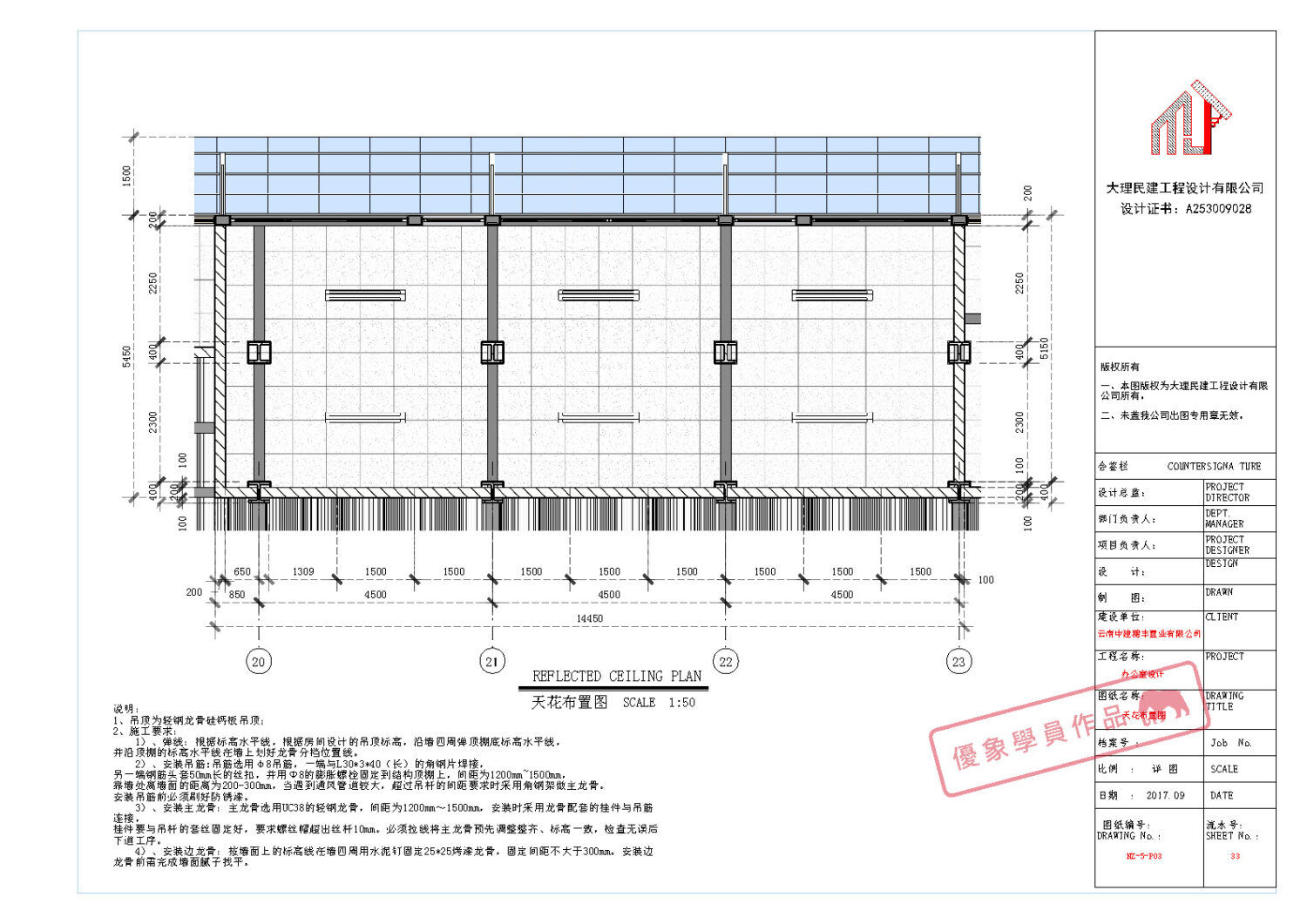

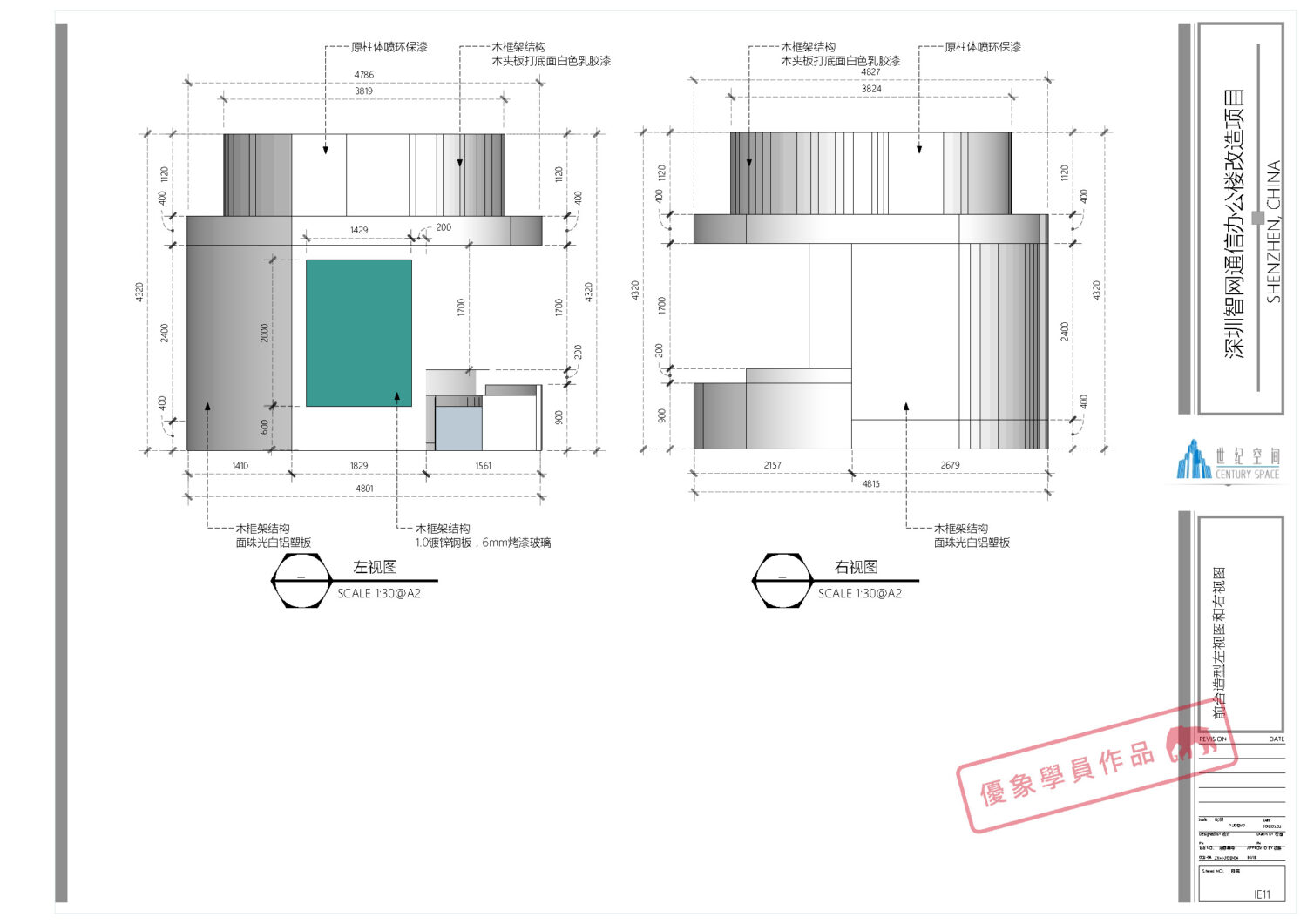

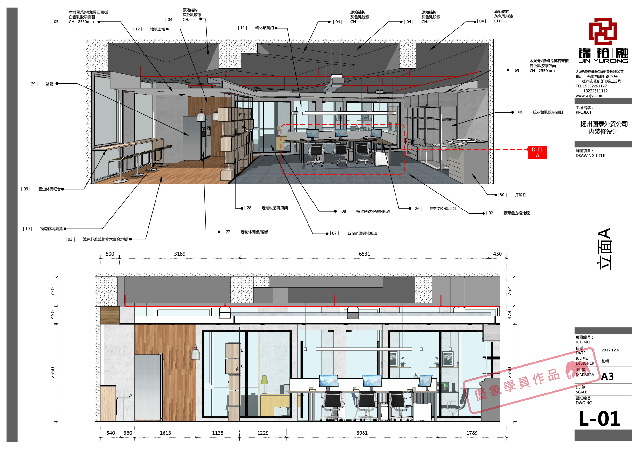

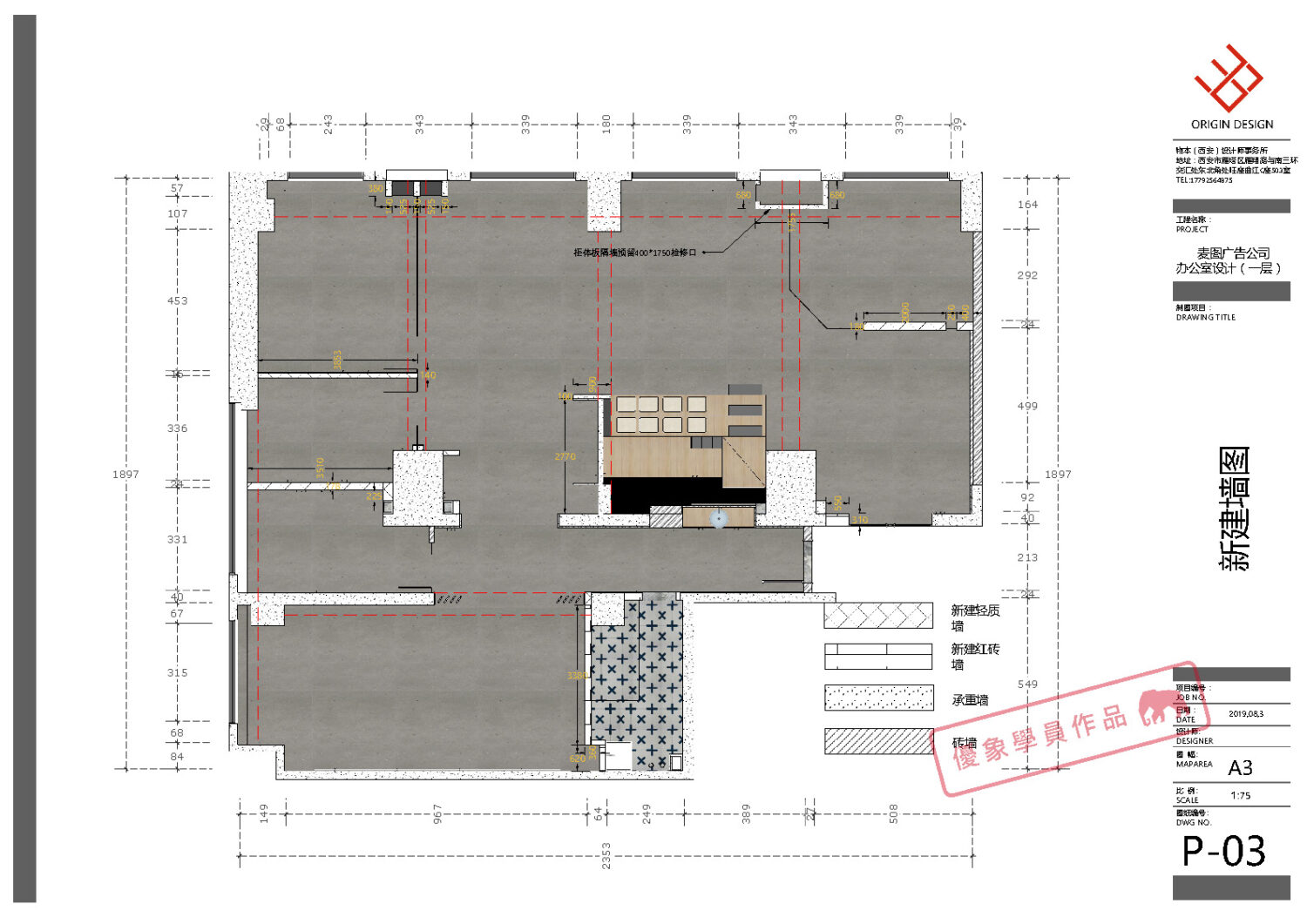

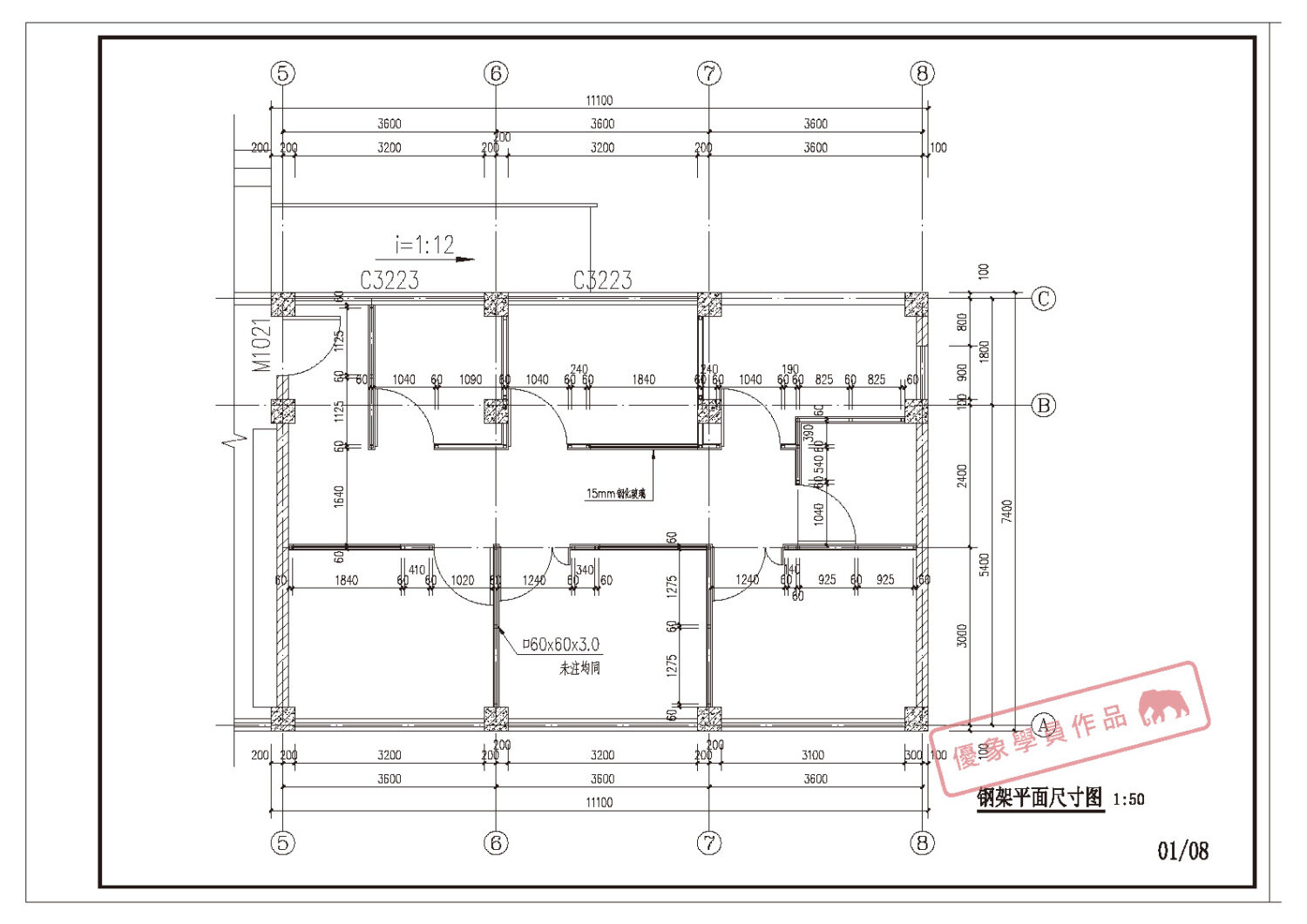

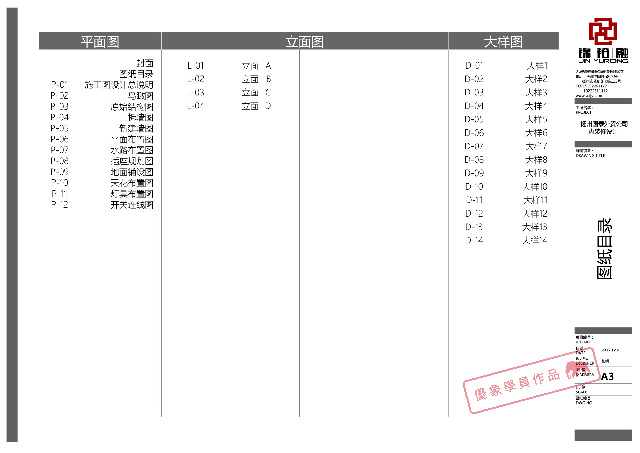

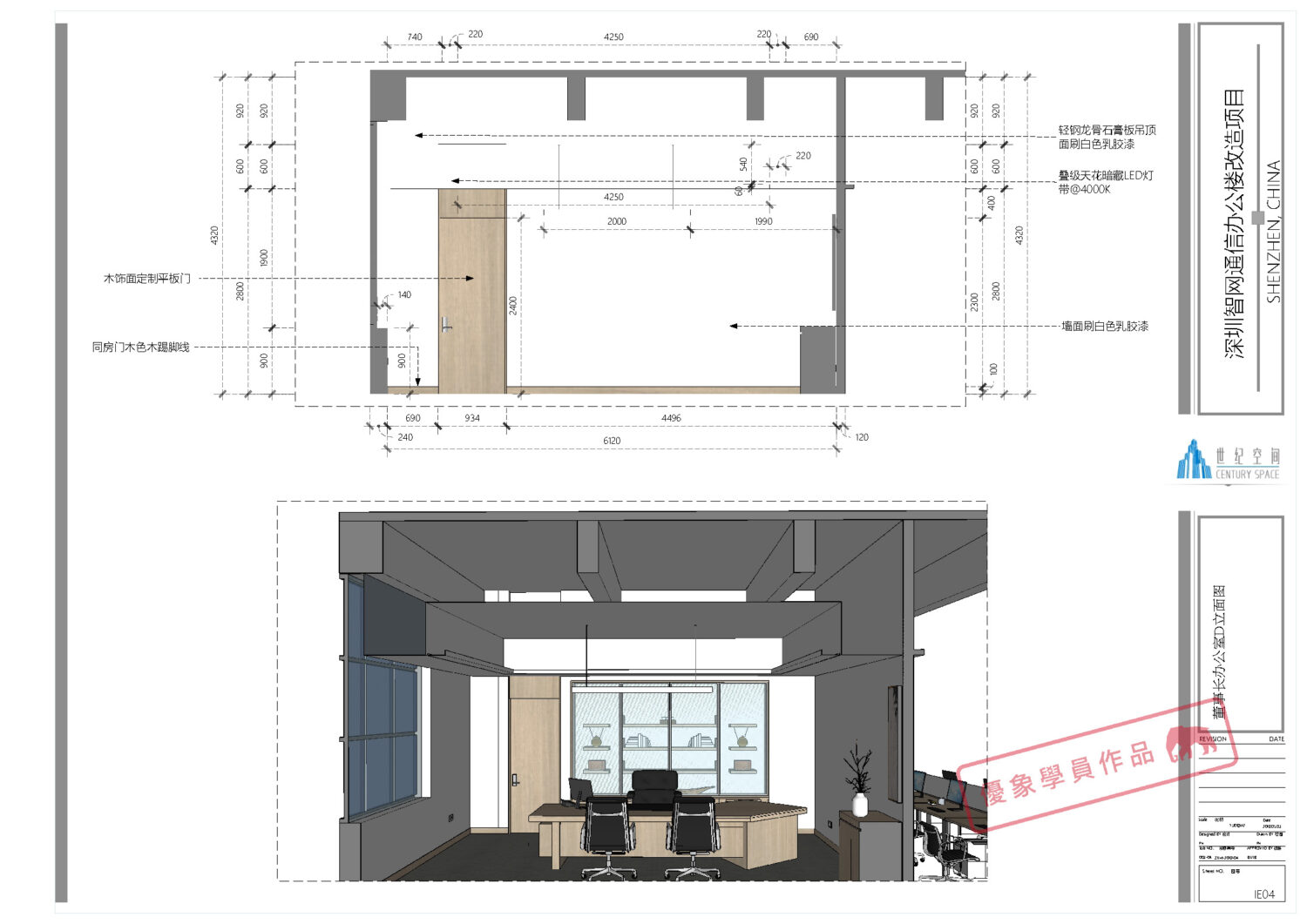

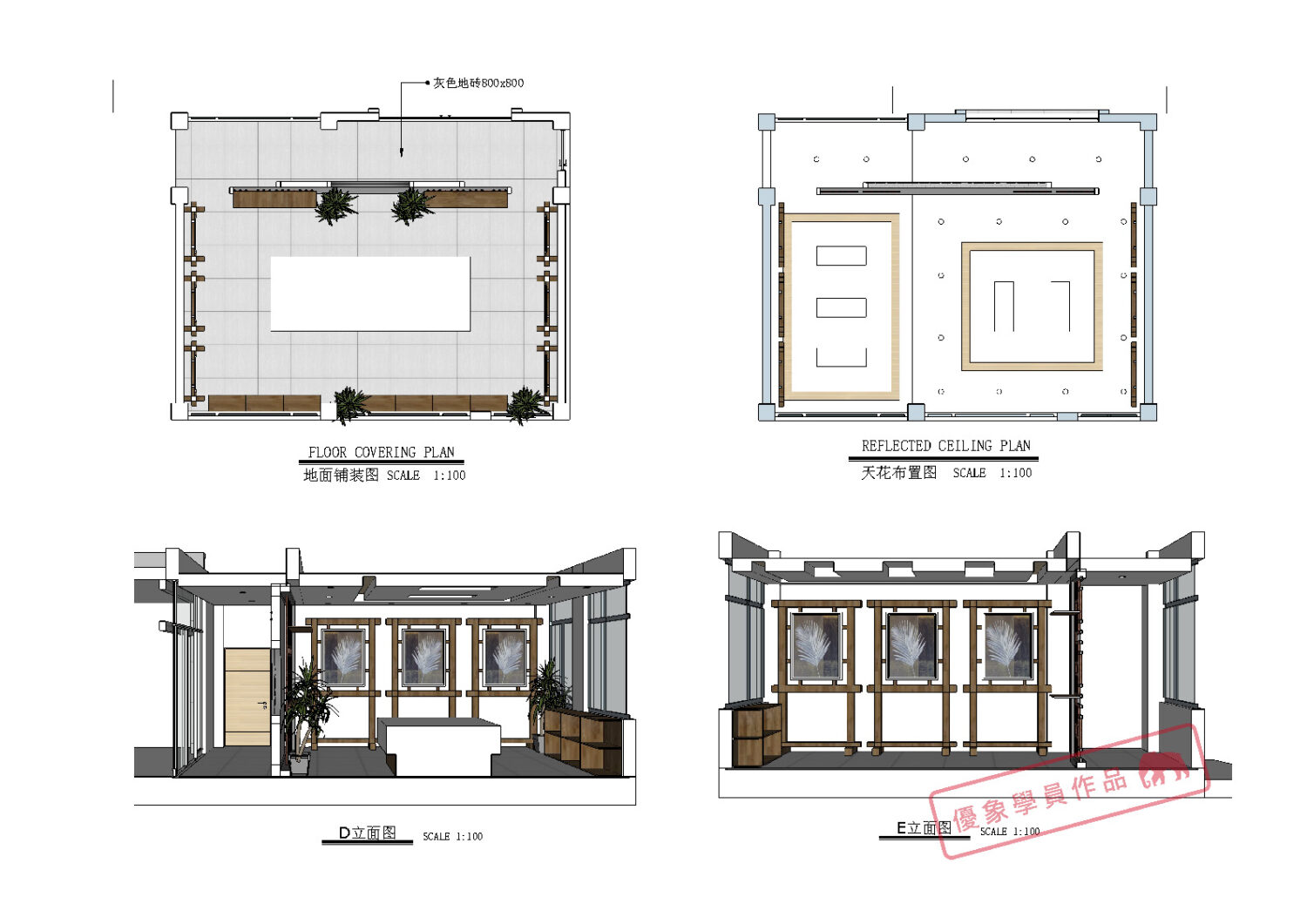

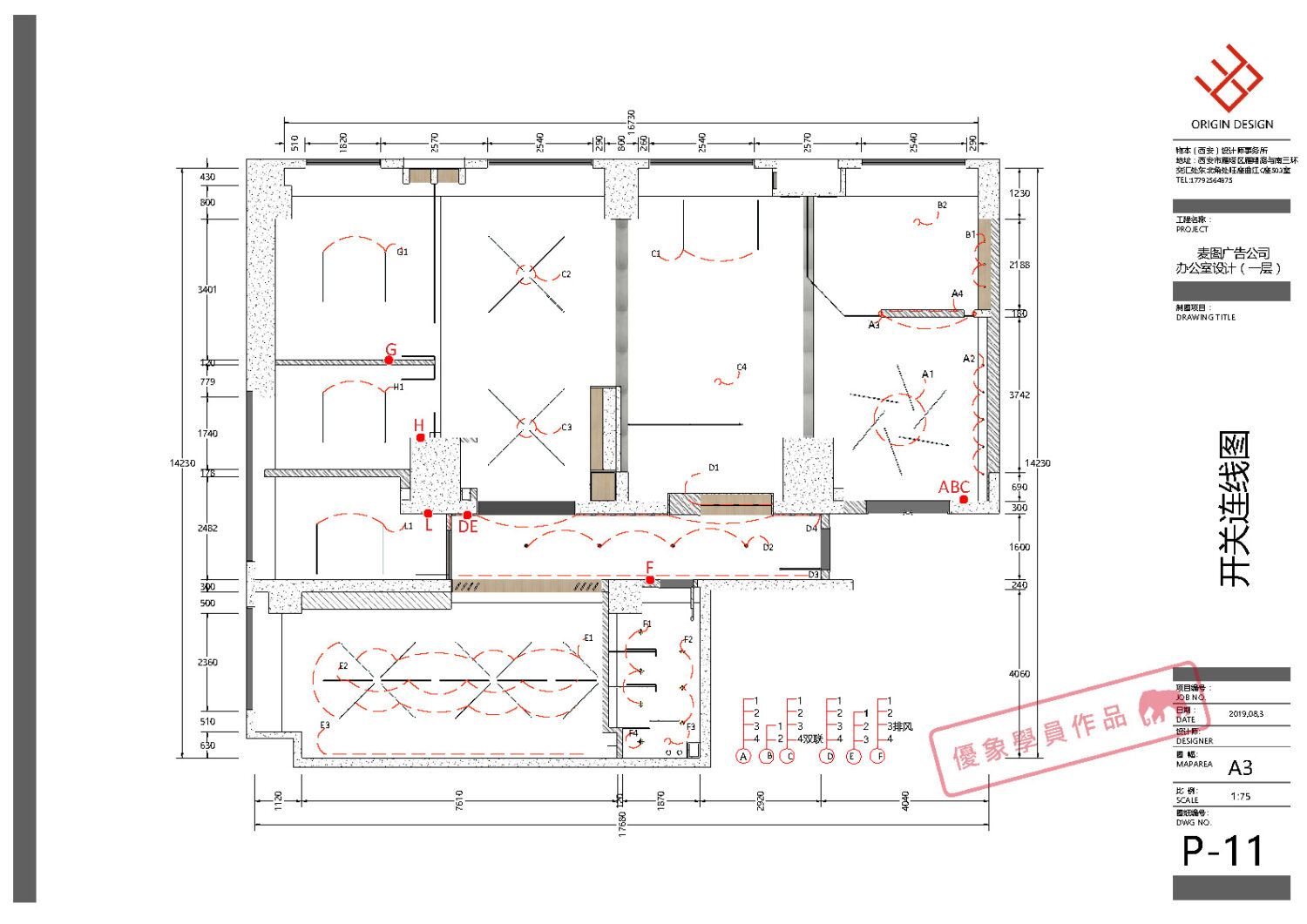

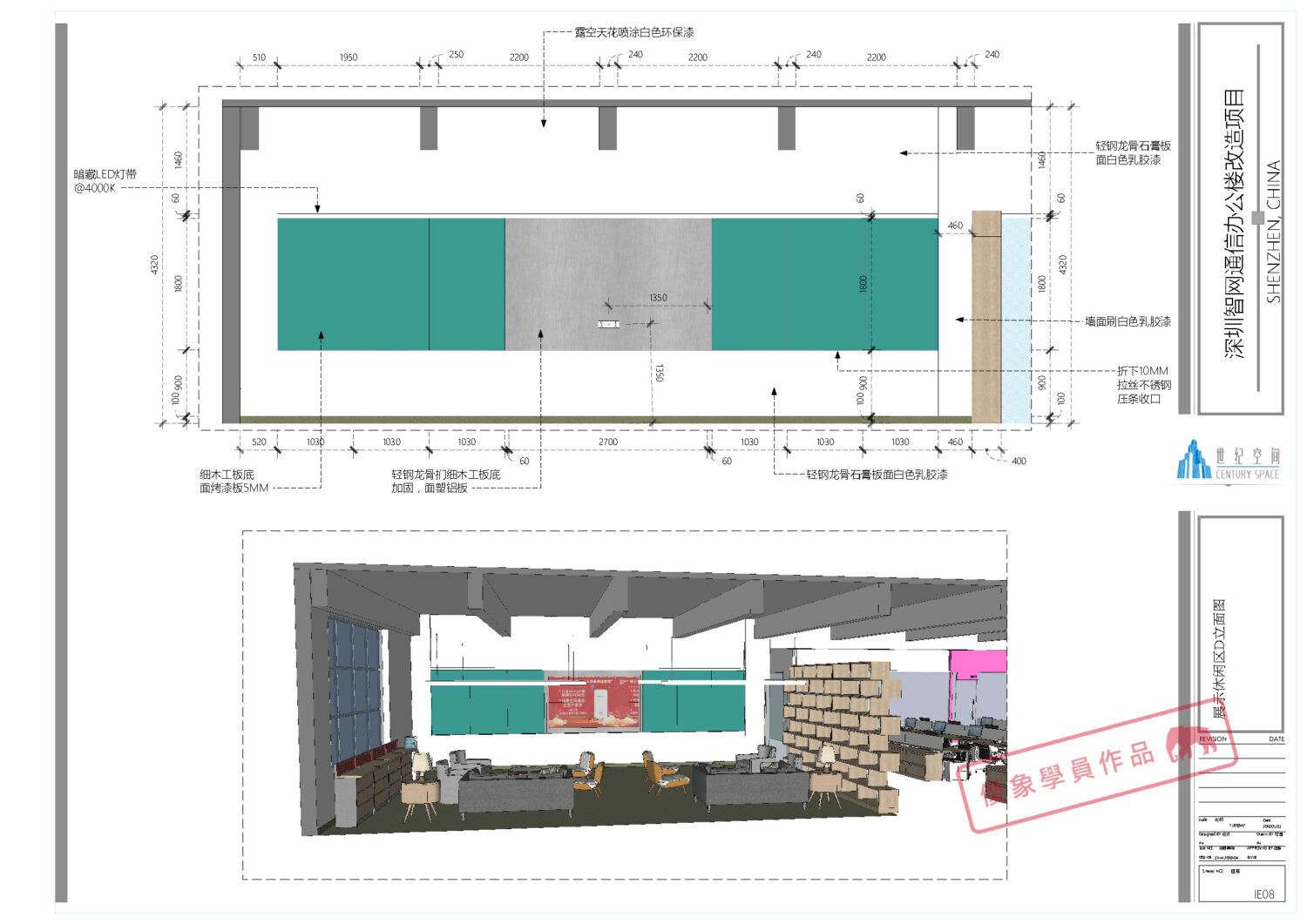

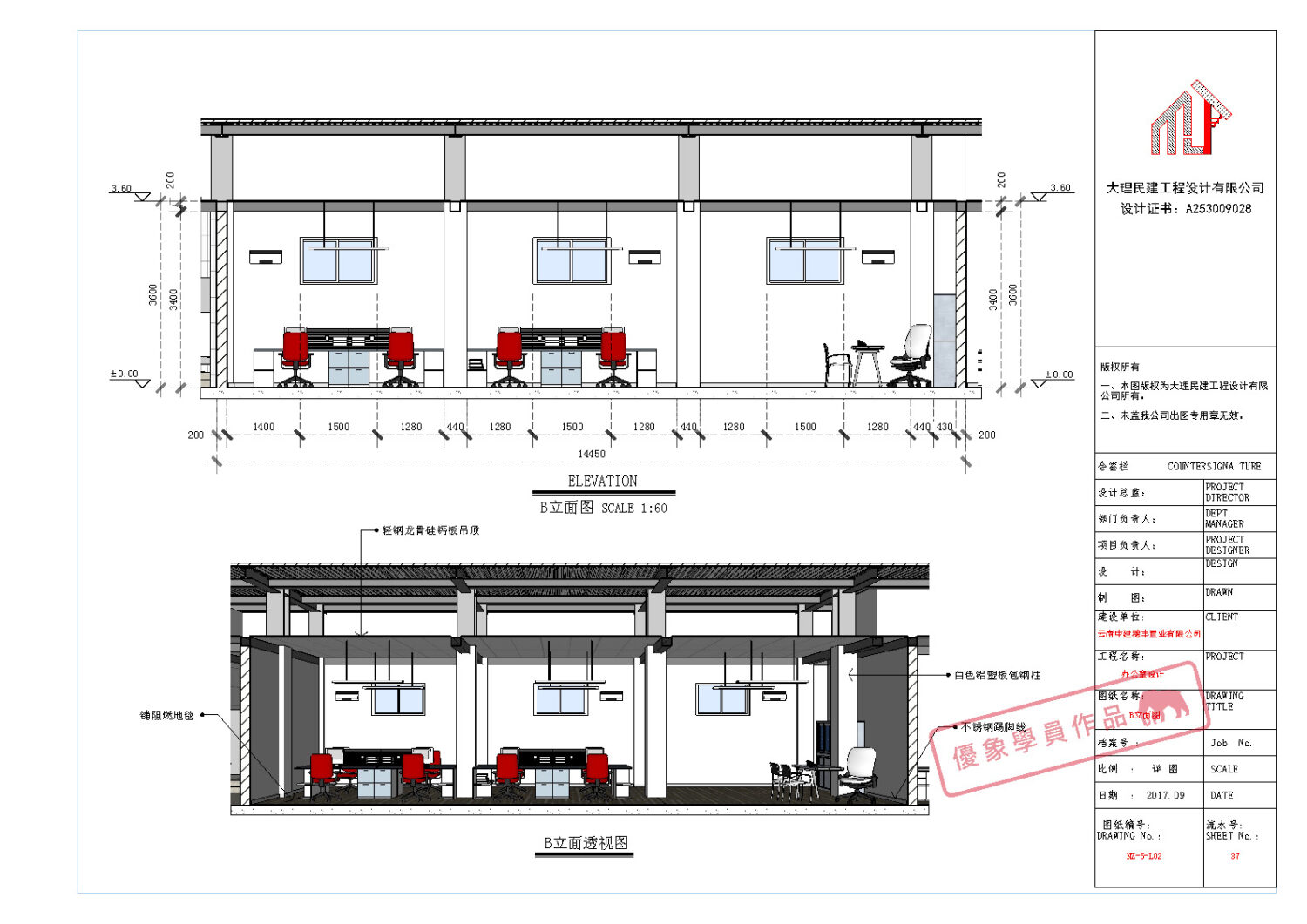

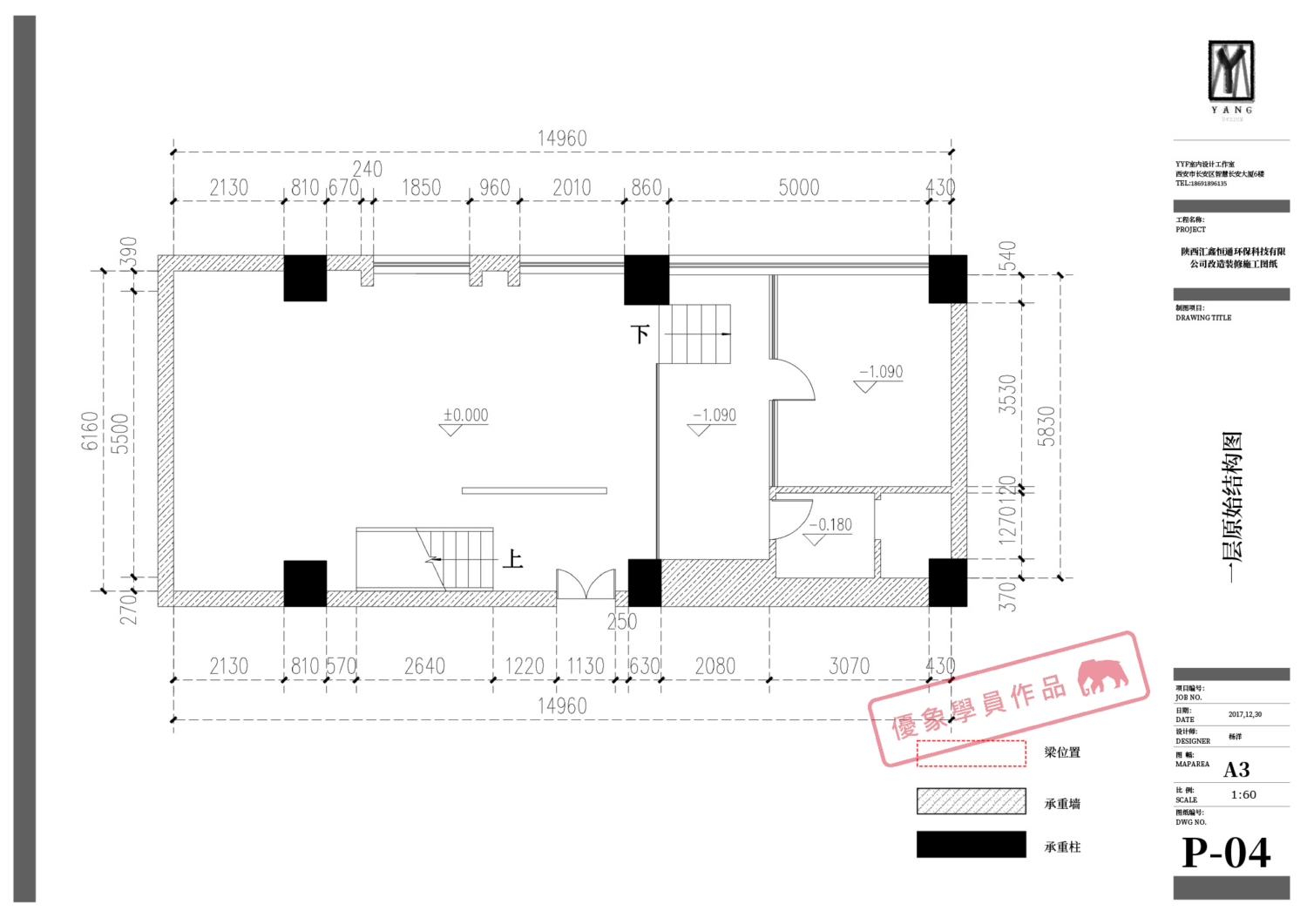

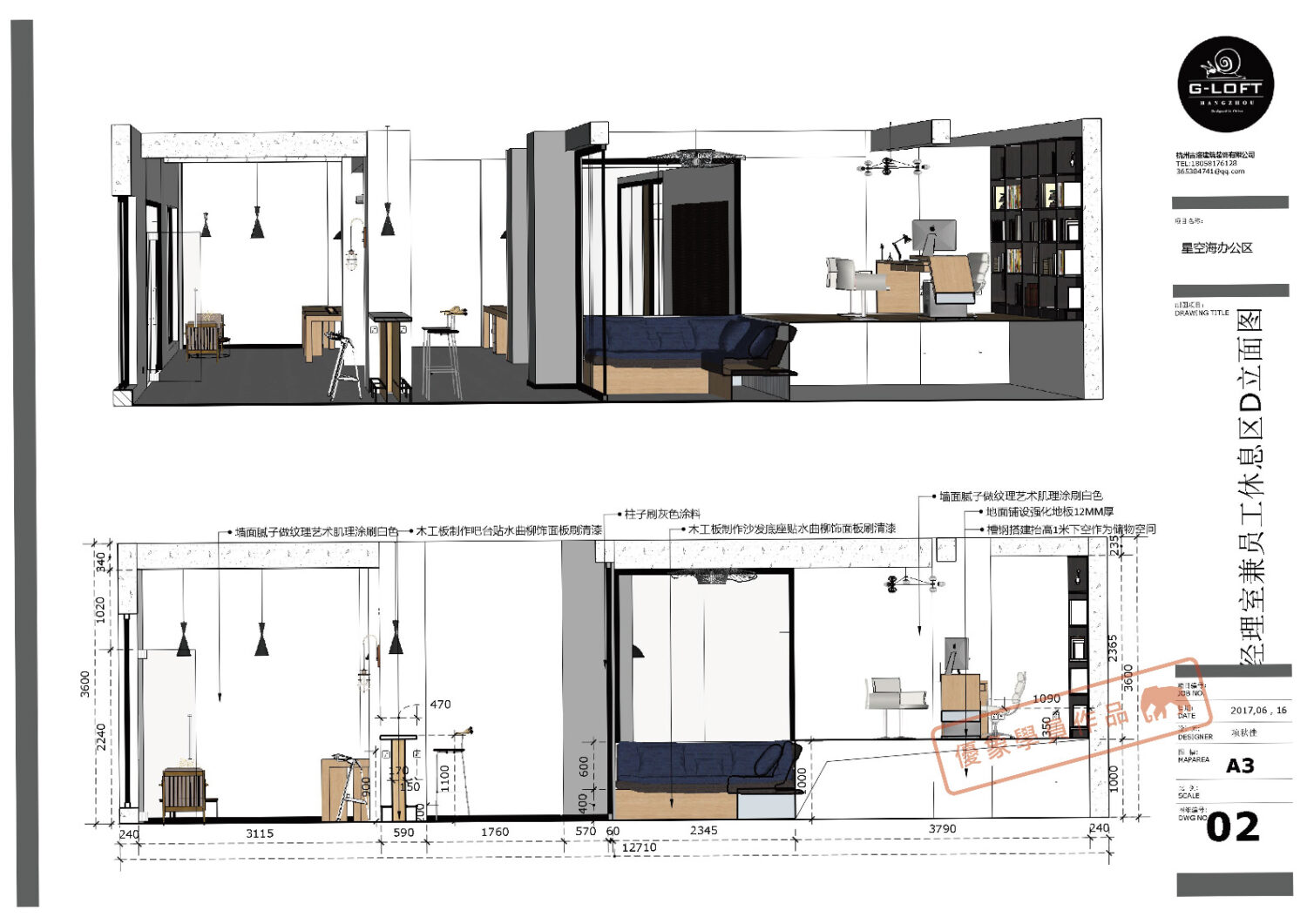

这套项目学员使用LayOut只制作了立面图，平面类的图纸可能使用了CAD输出，因为项目前期需要提前给CAD的原因，模型全部出来后才能输出Layout整套图纸就无法跟上实际的进度需求，所以就采用了CAD+LayOut的灵活出图方案。
方案确定之后，设计师就有更多的时间去深化SketchUp模型，进而深化设计和完整各个节点收口的合理性，保证最大化能够落地的同时，对后期施工问题出现更少。

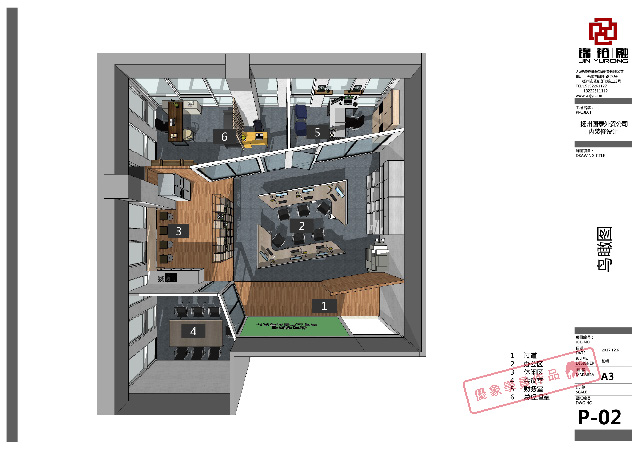

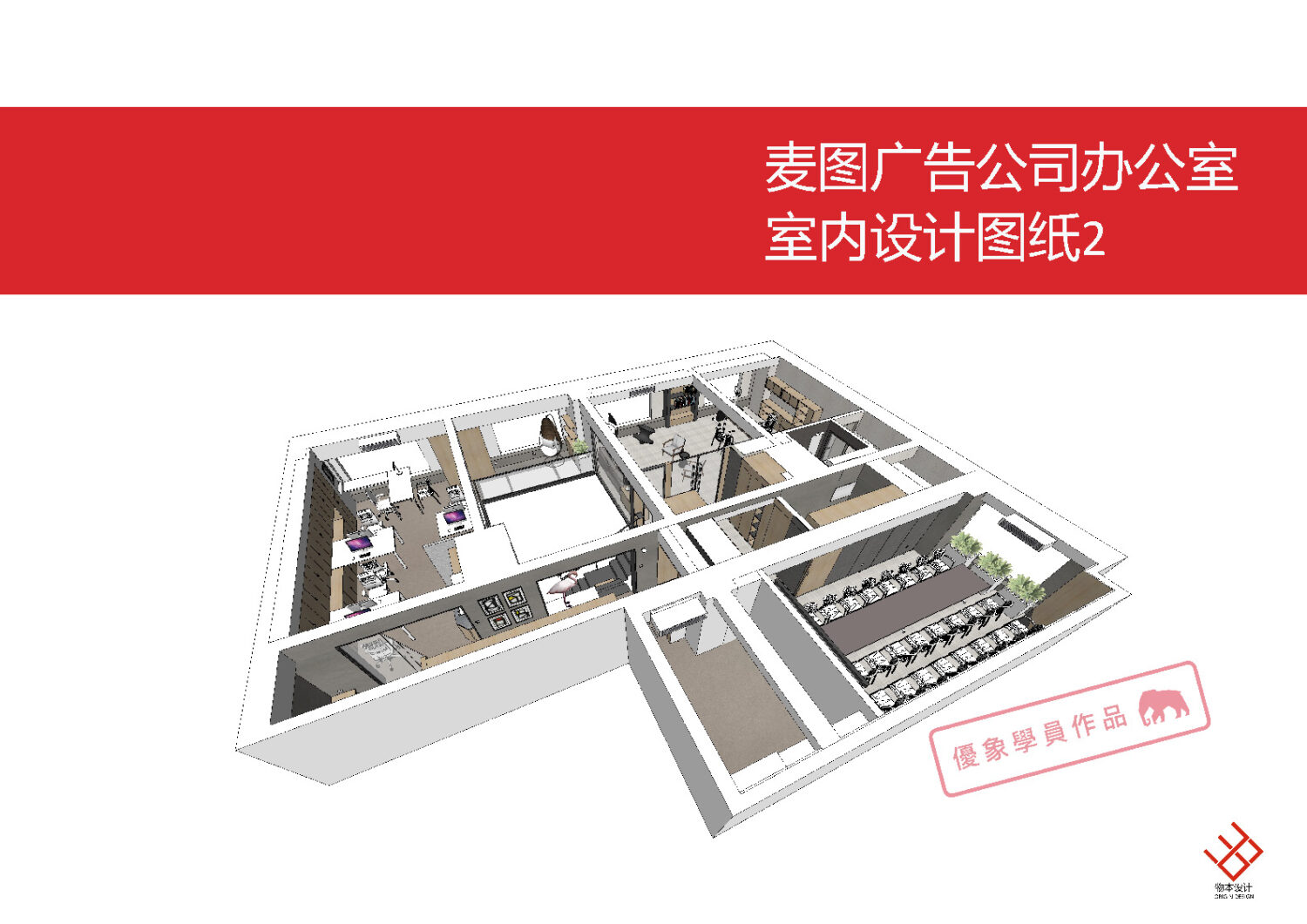

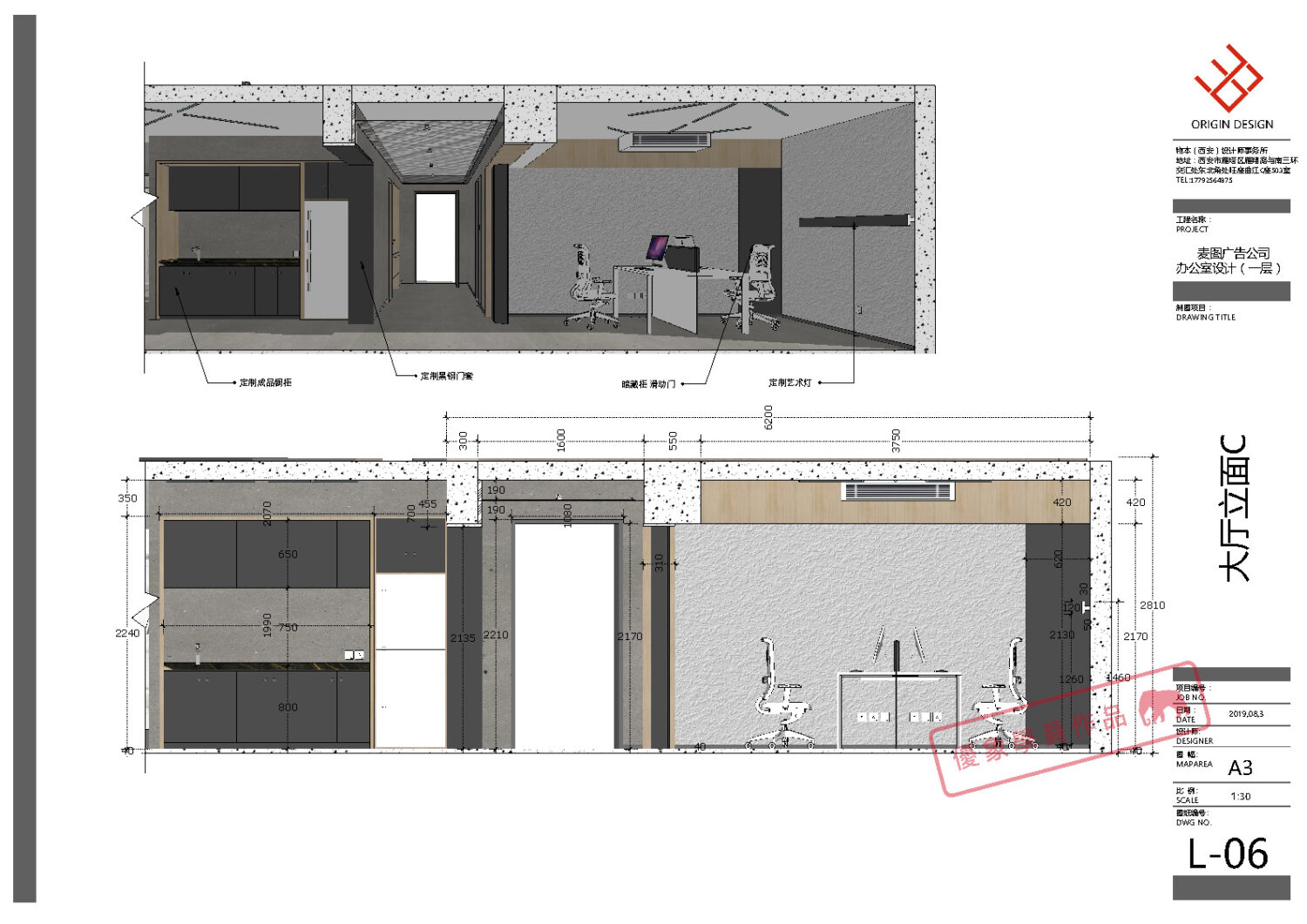

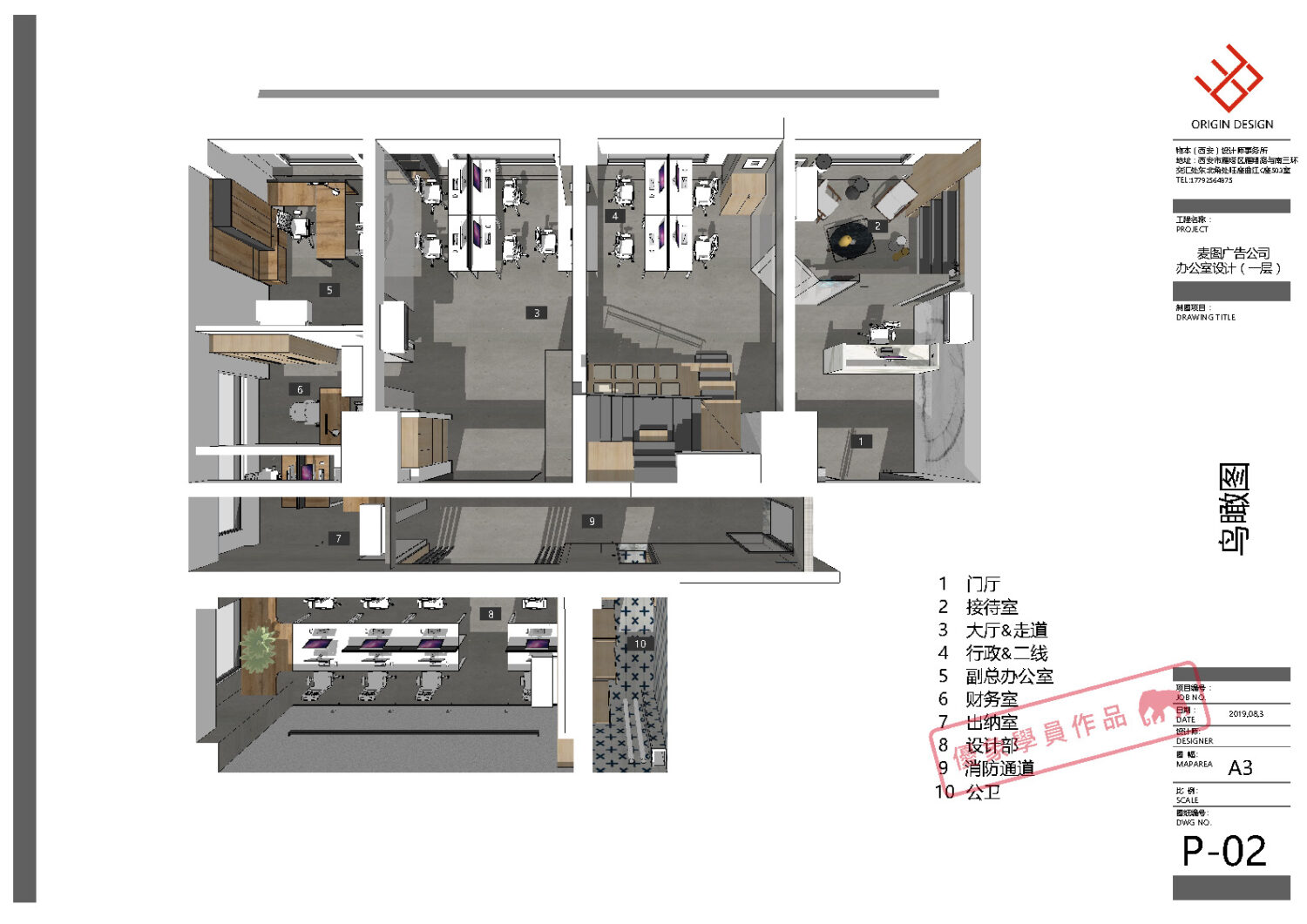

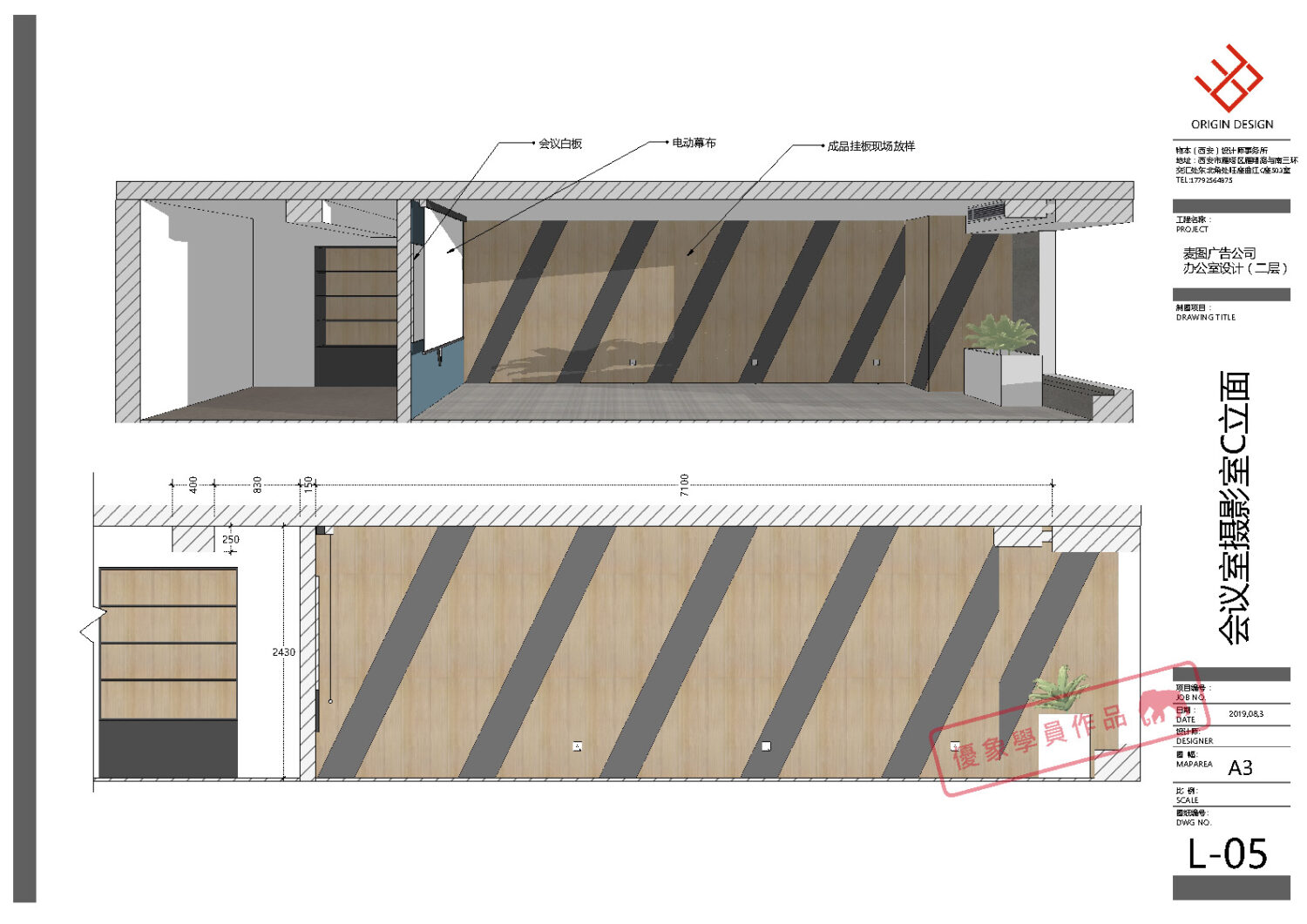

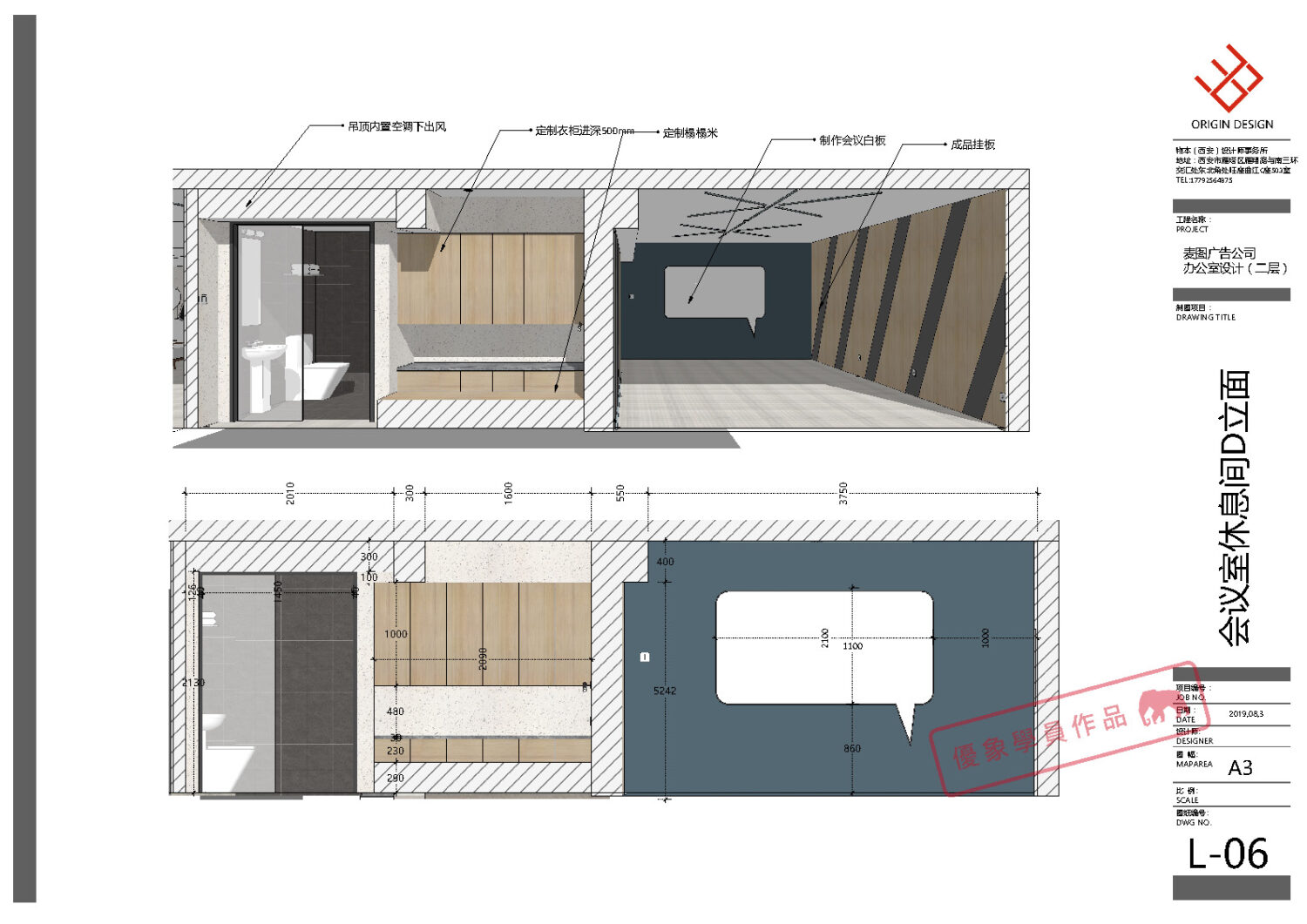

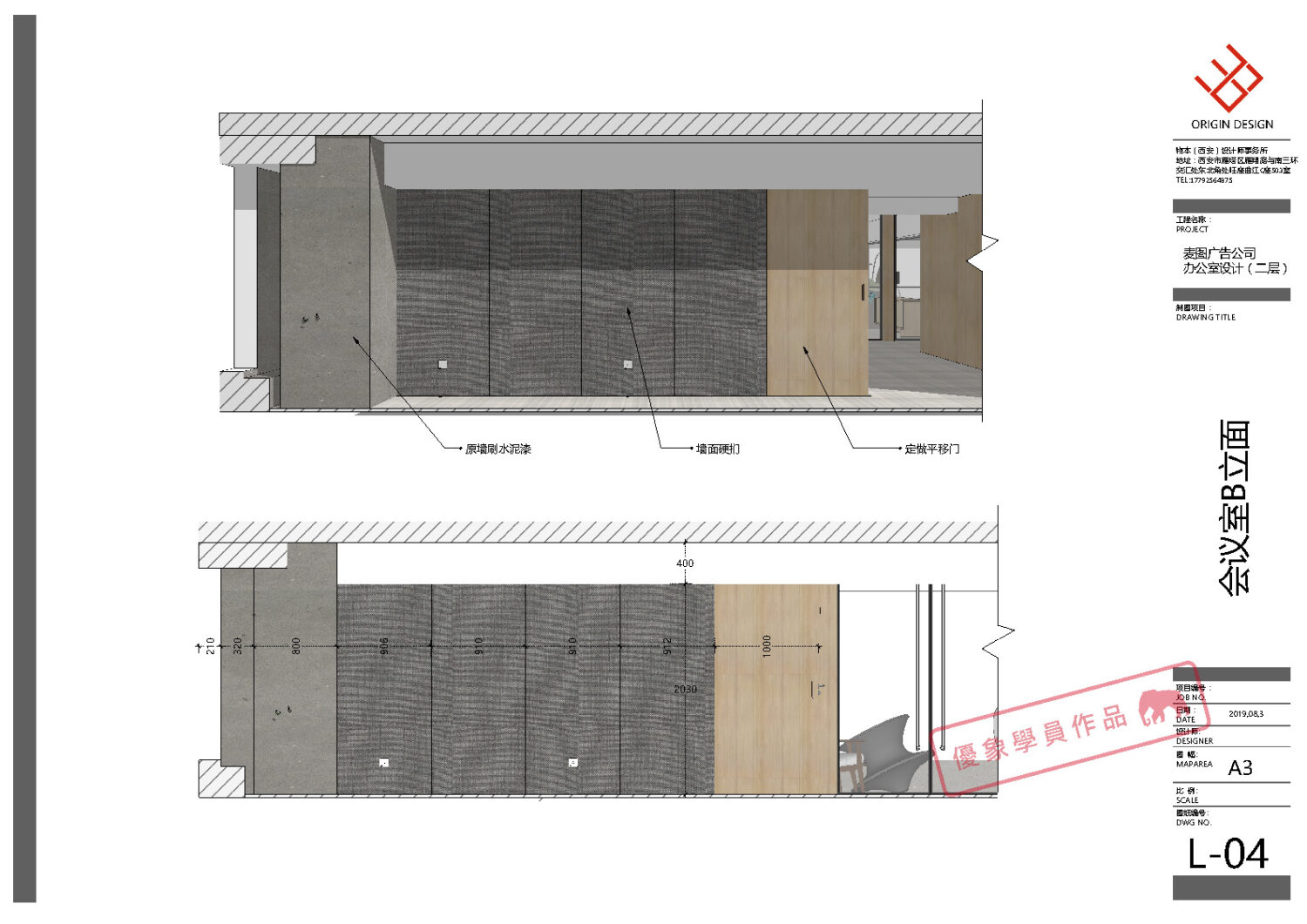

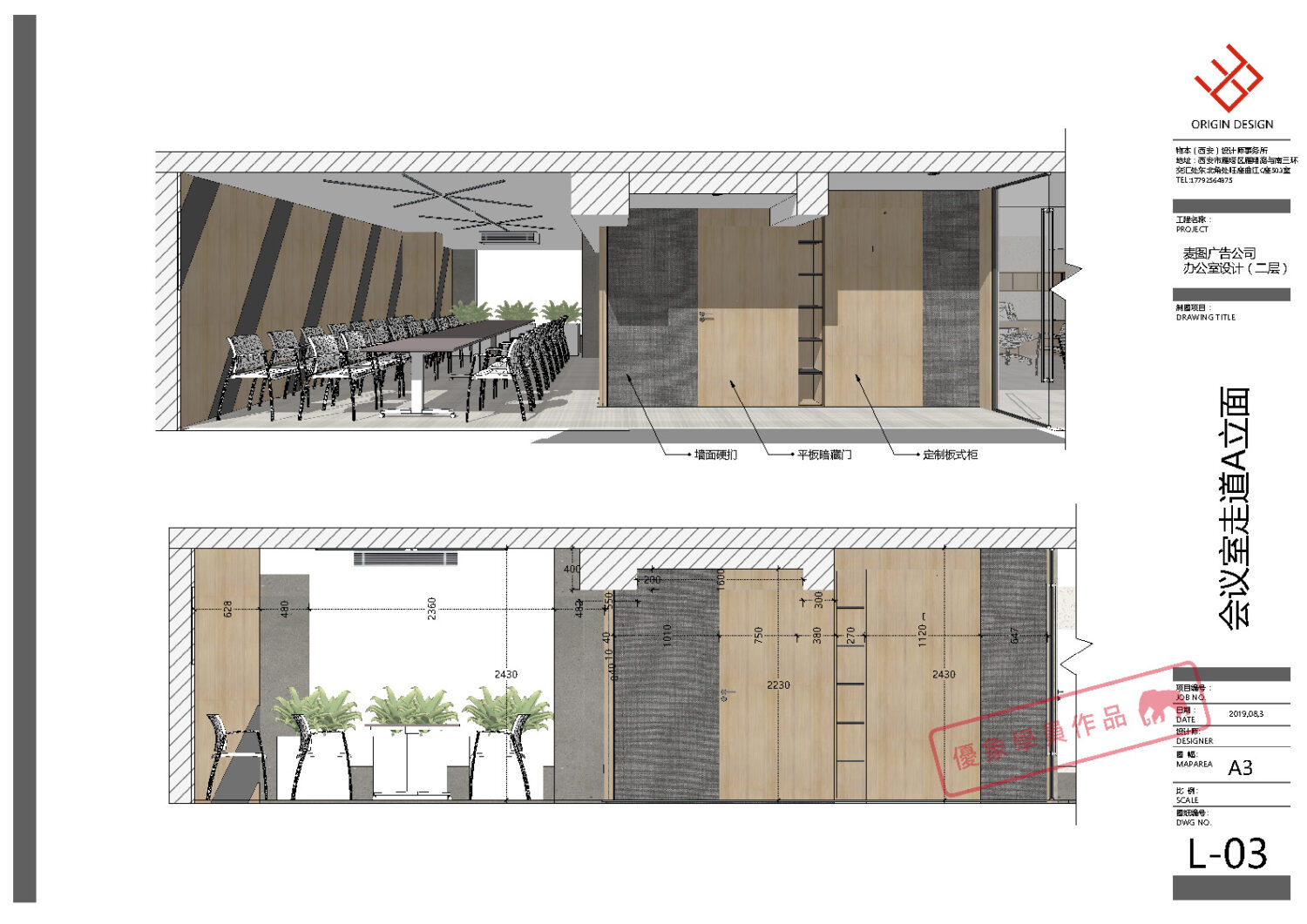

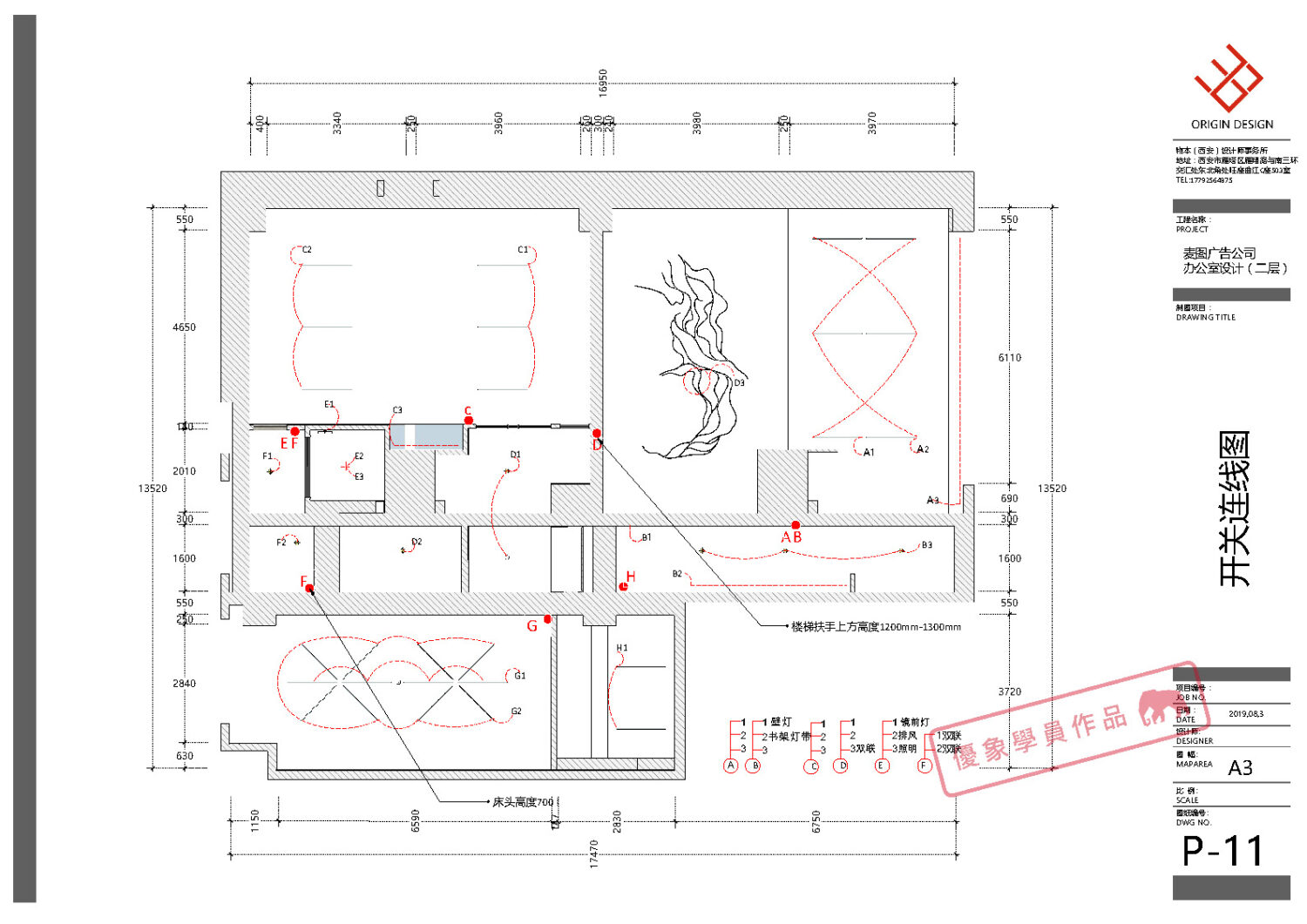

项目二：广告公司办公室

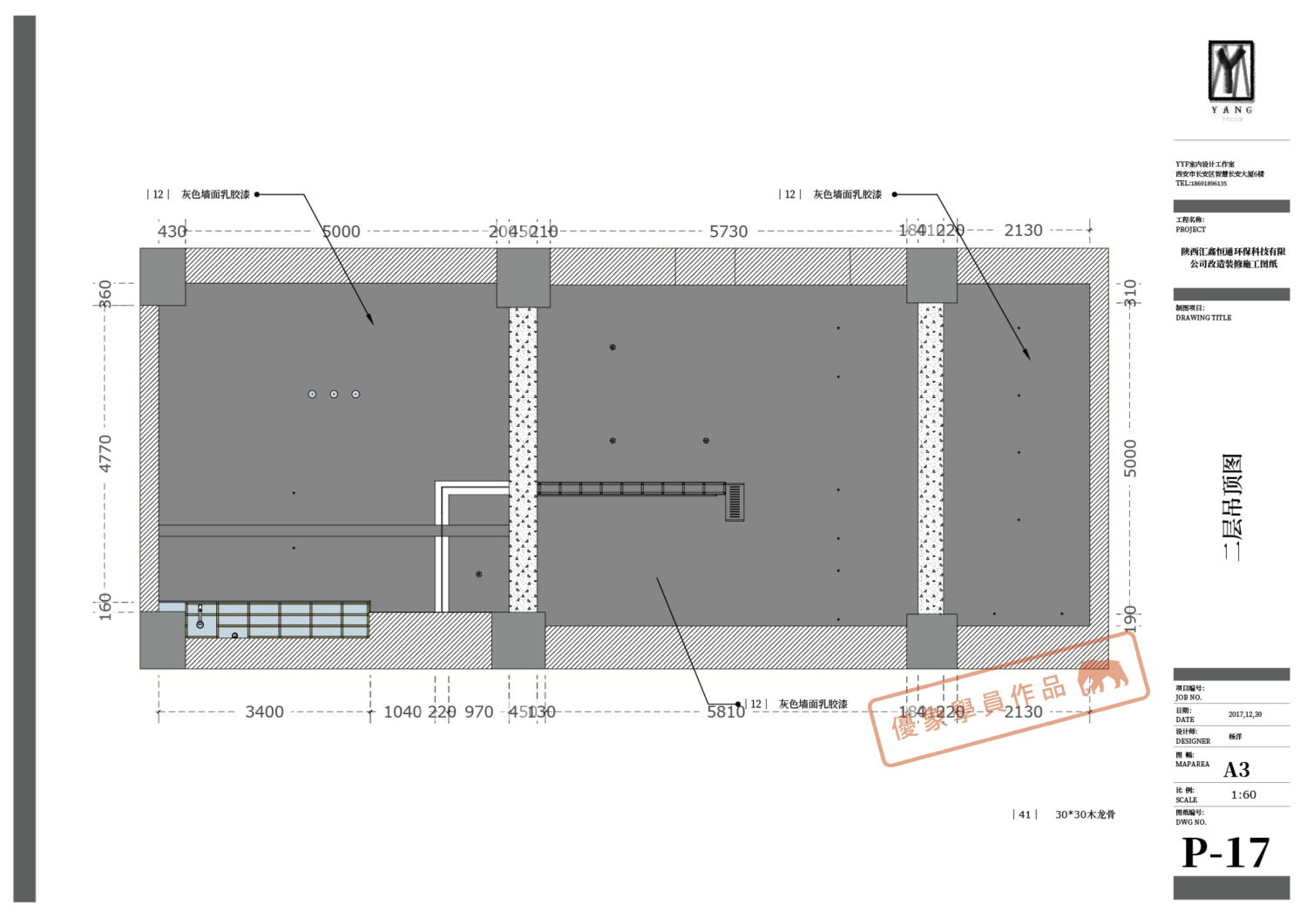

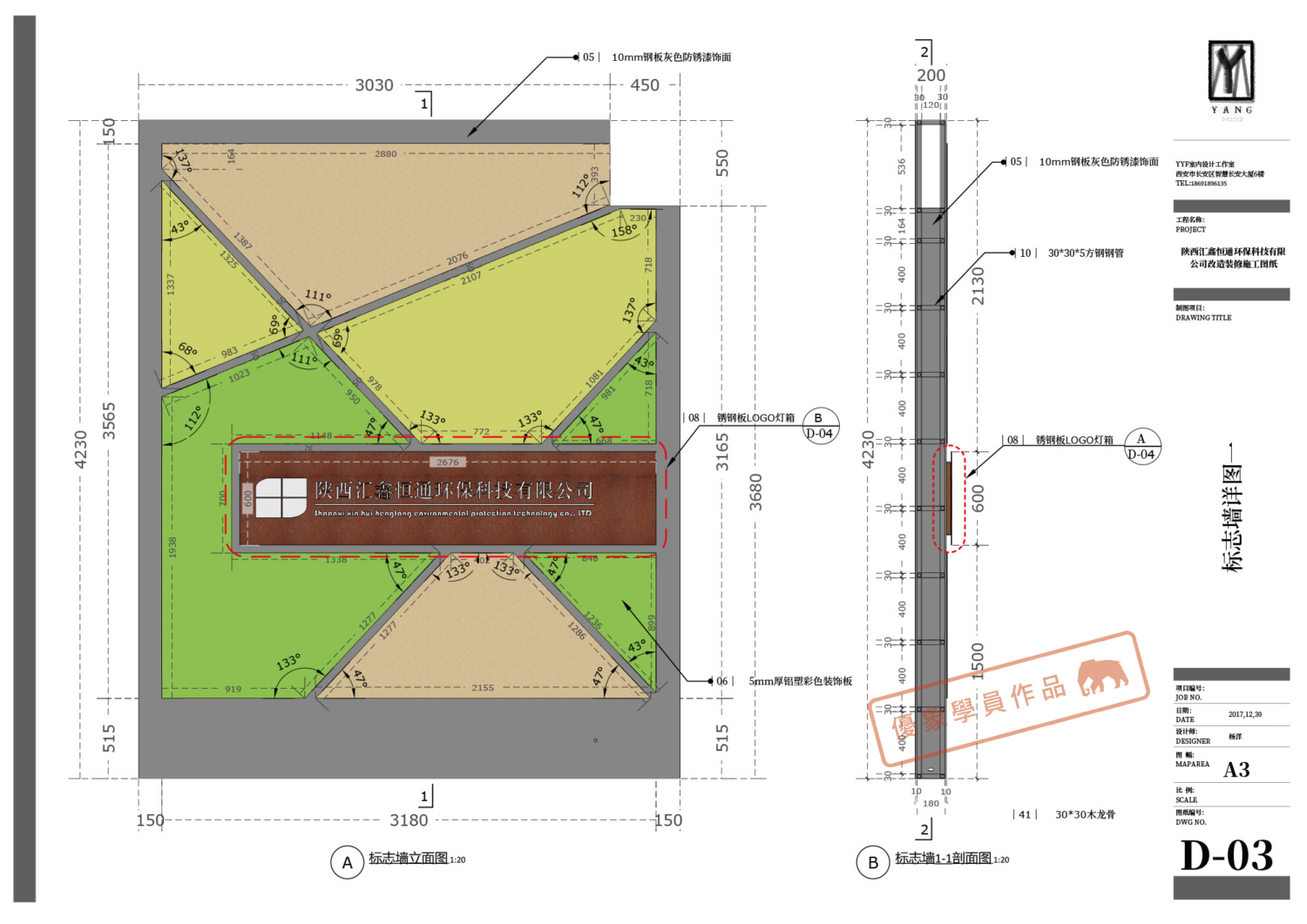

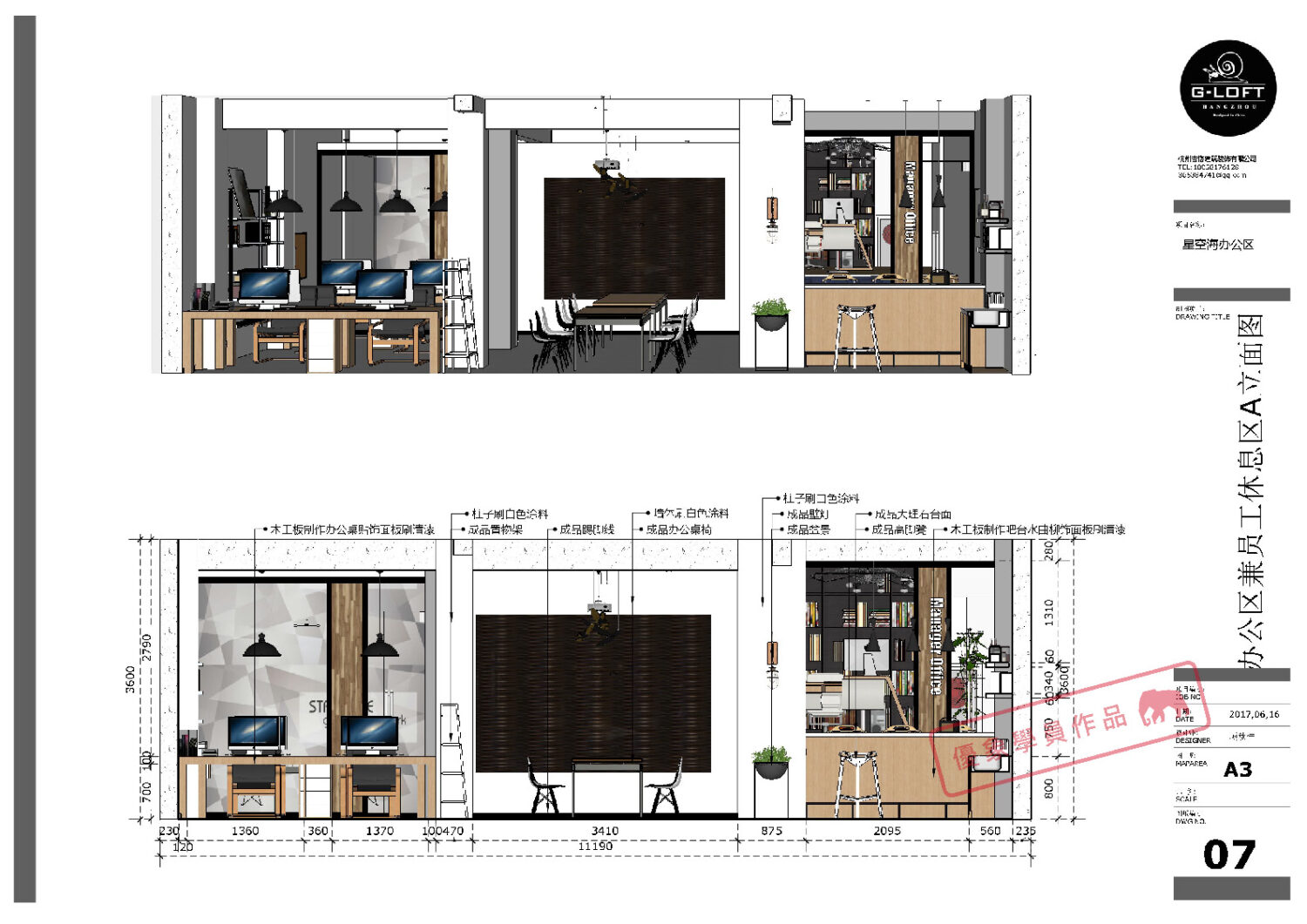

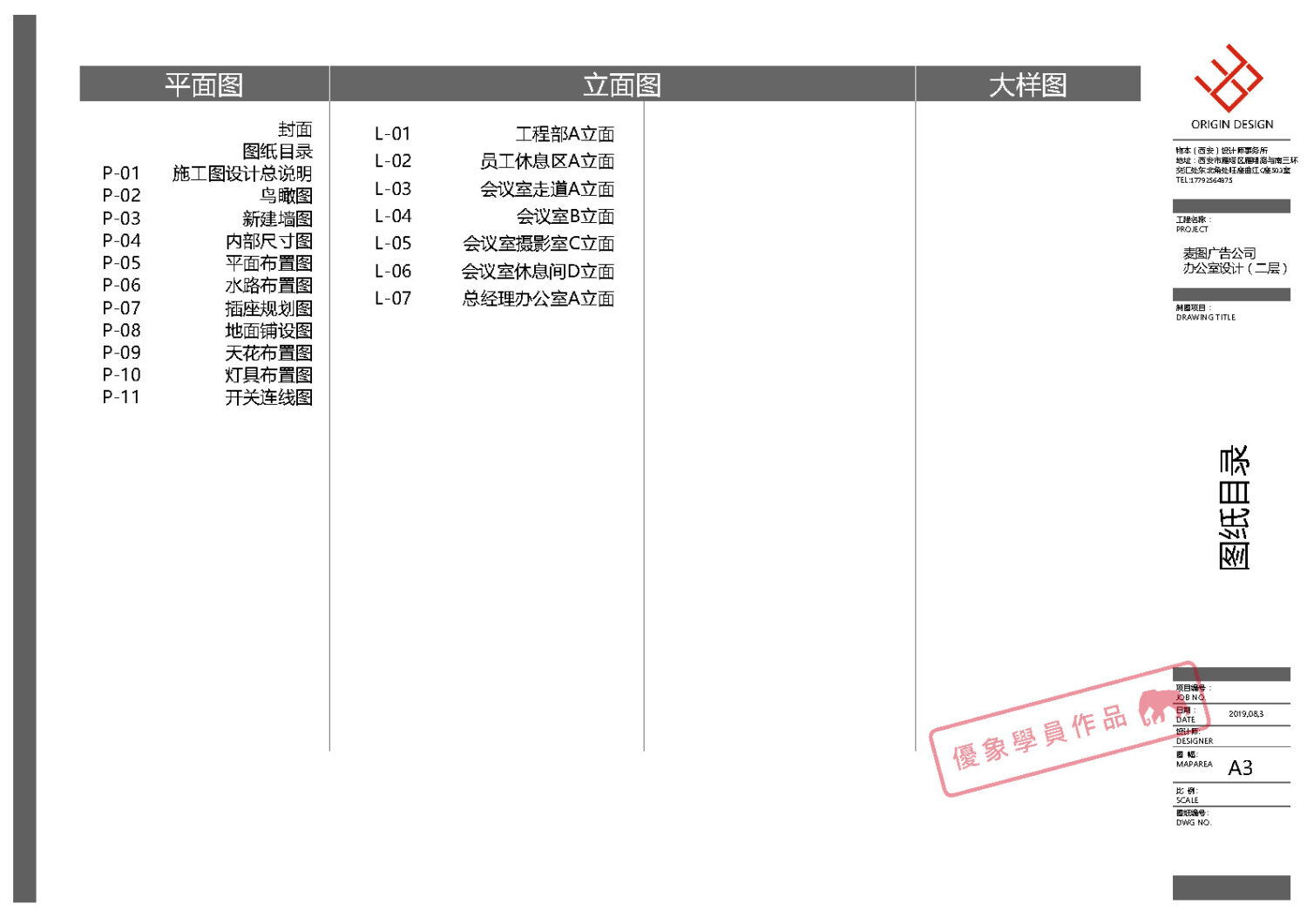

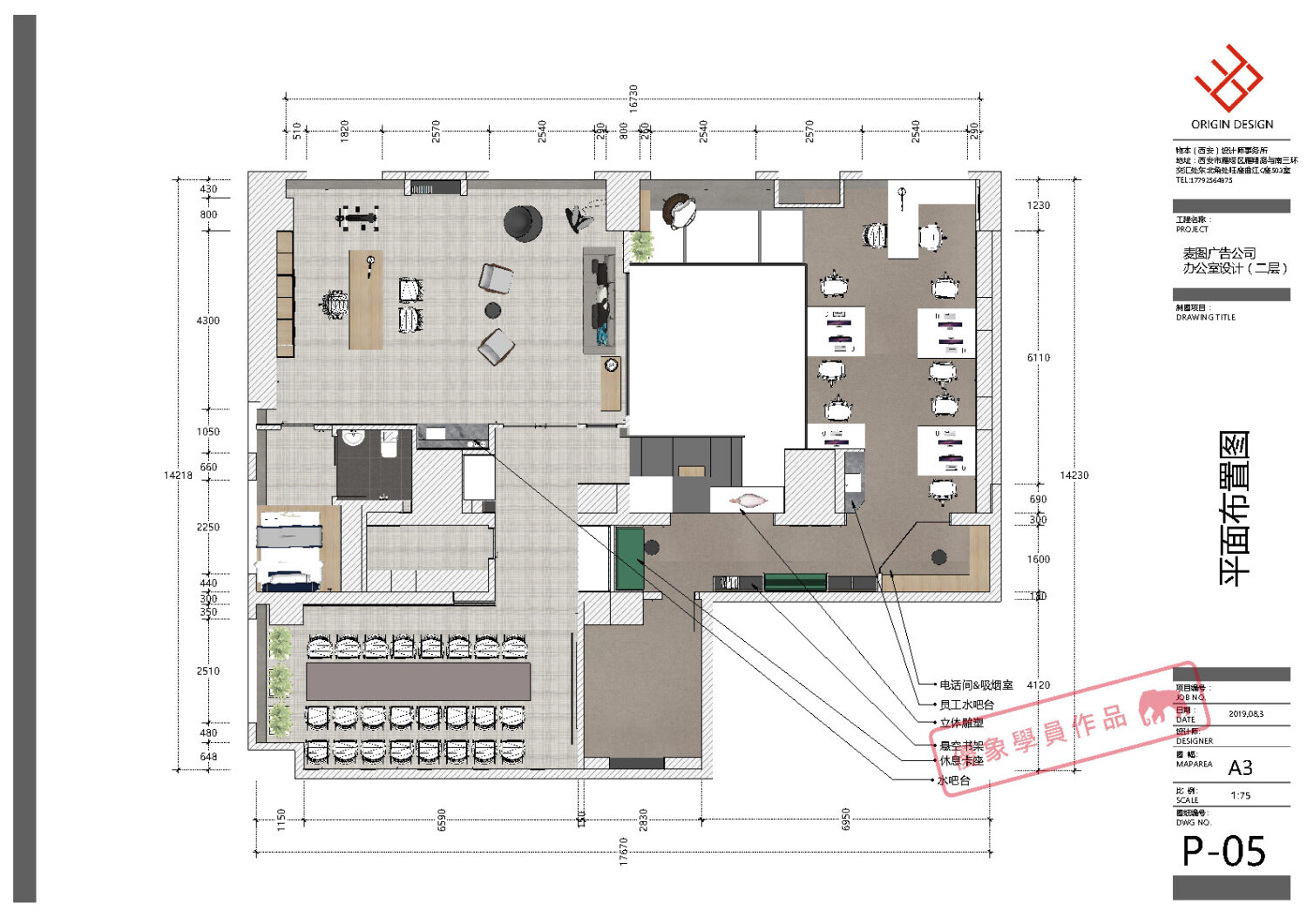

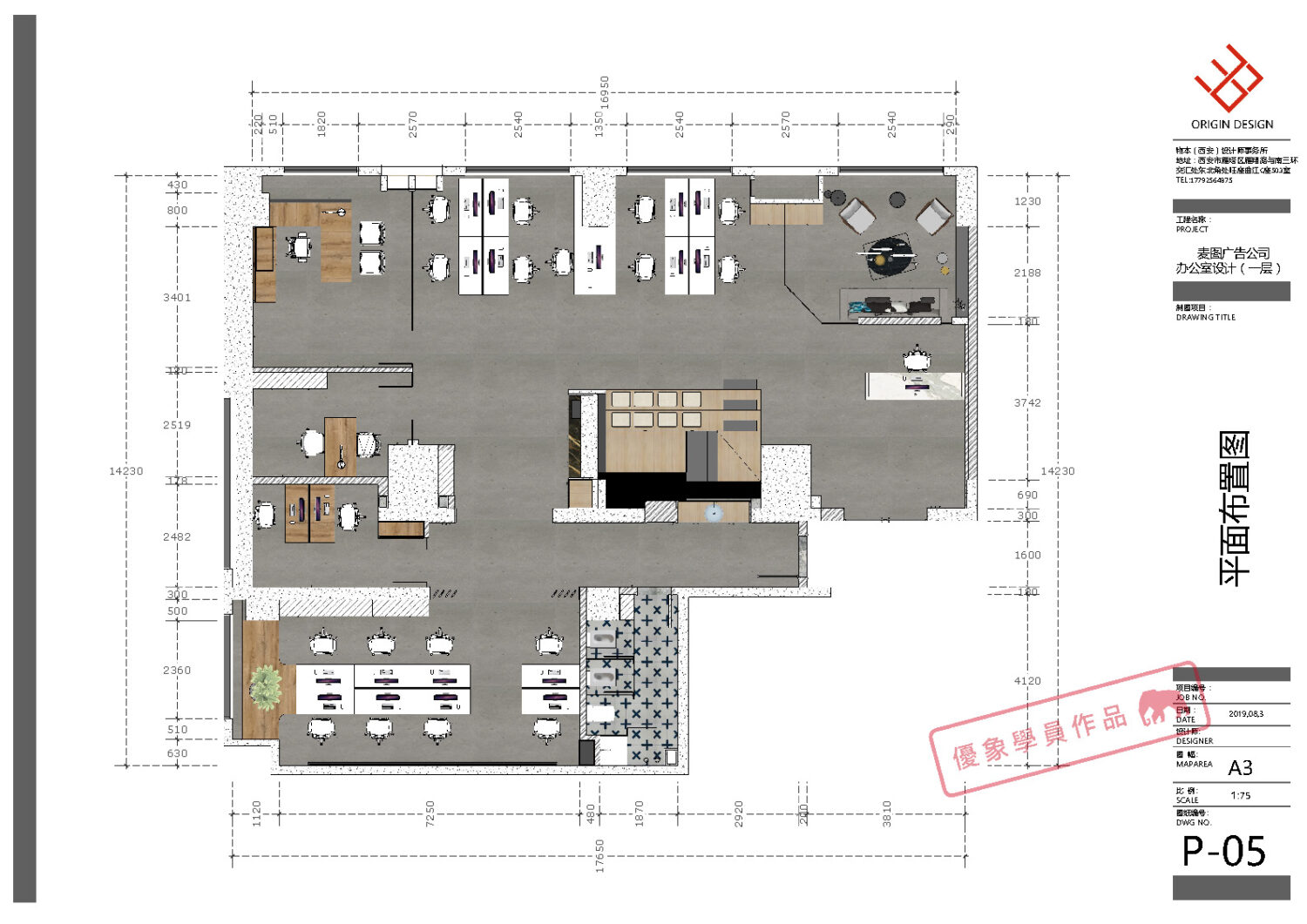

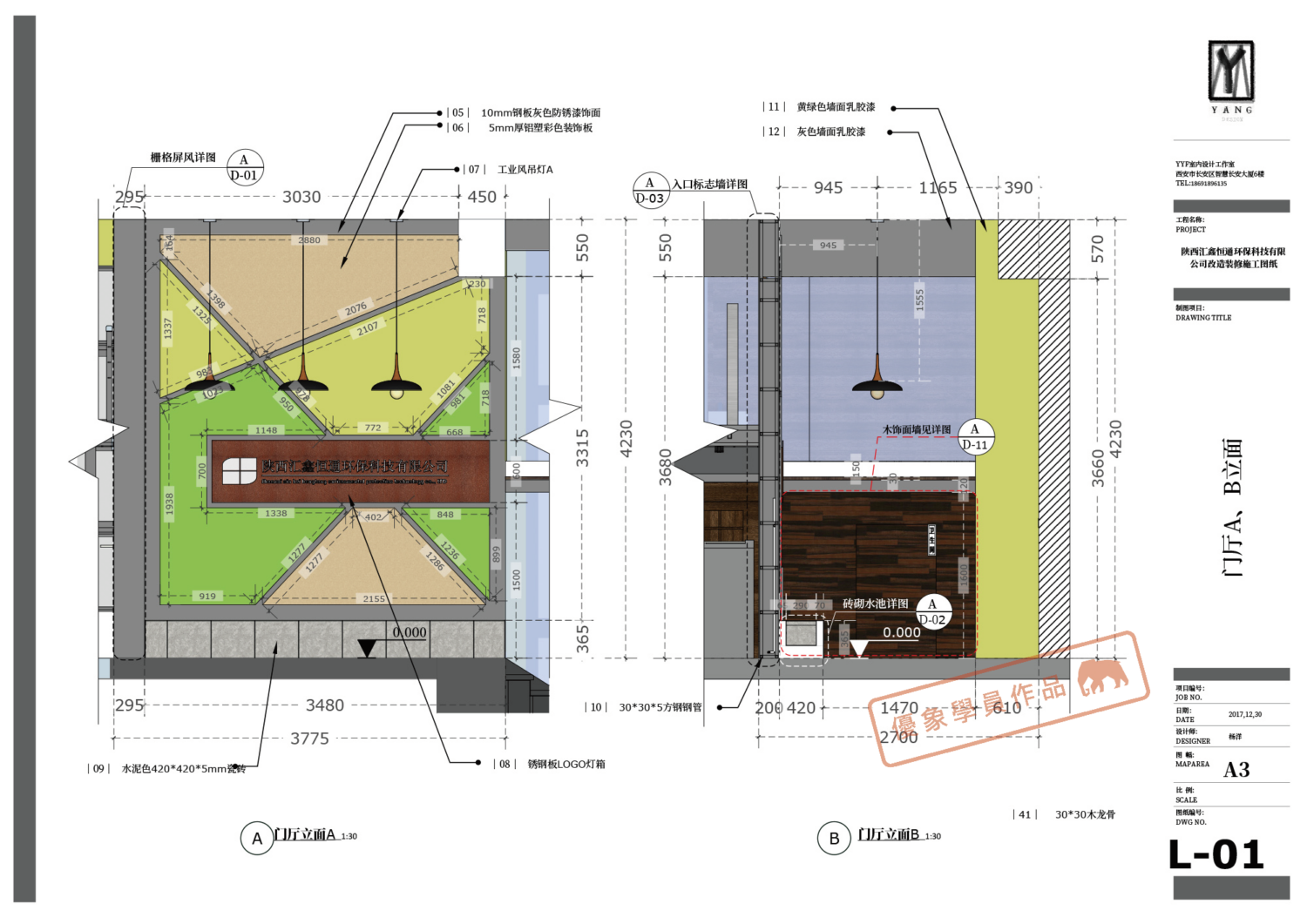

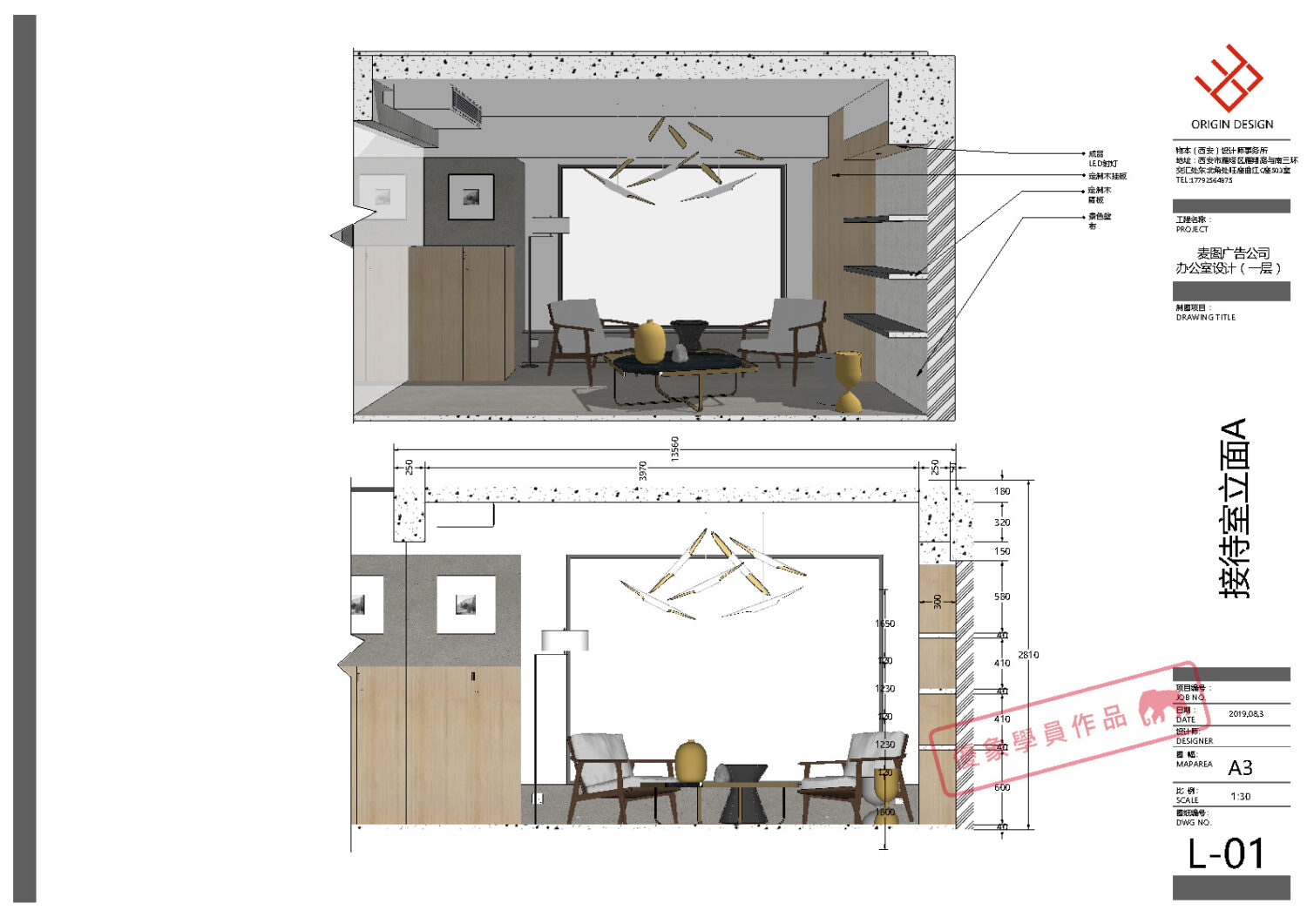

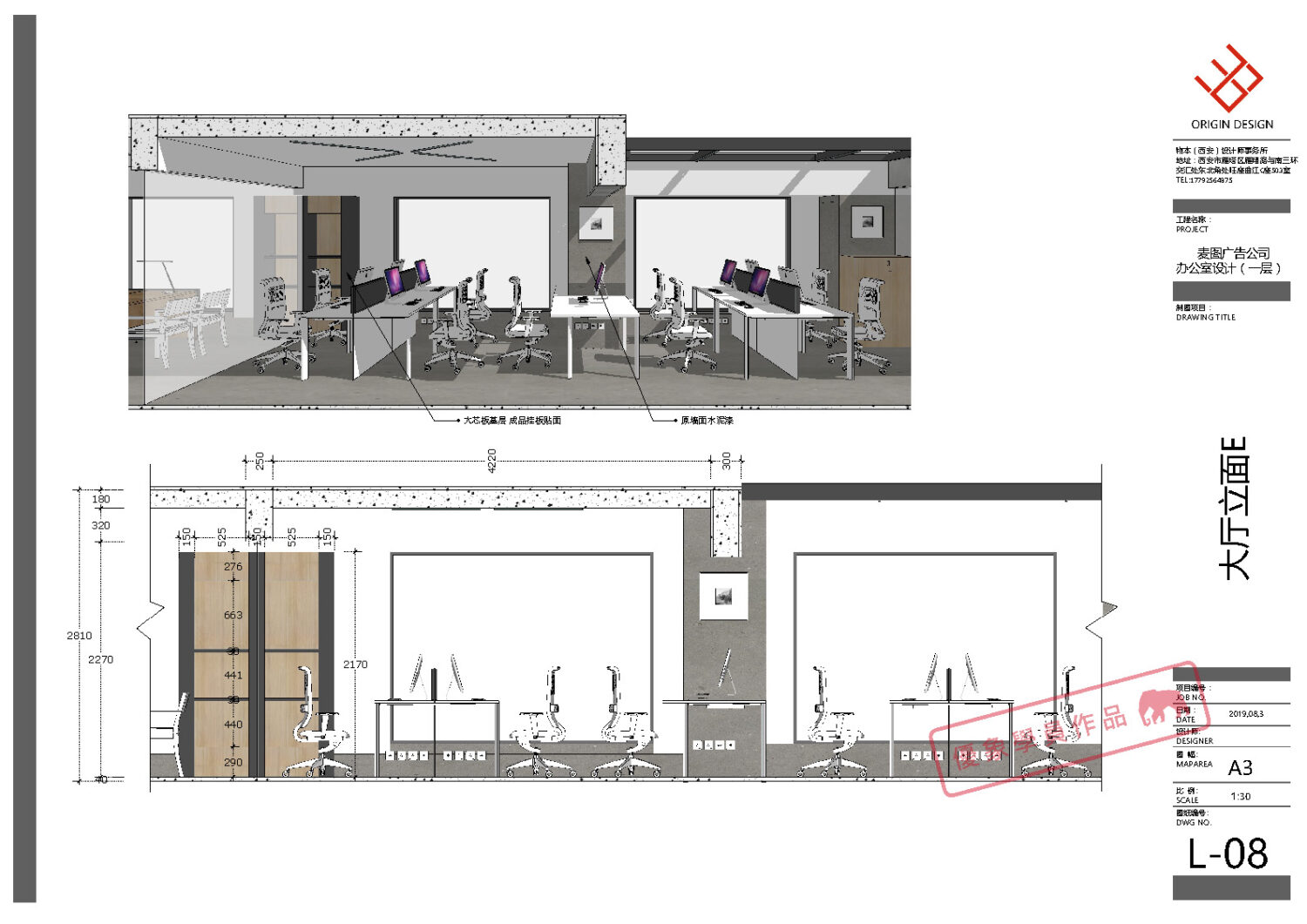

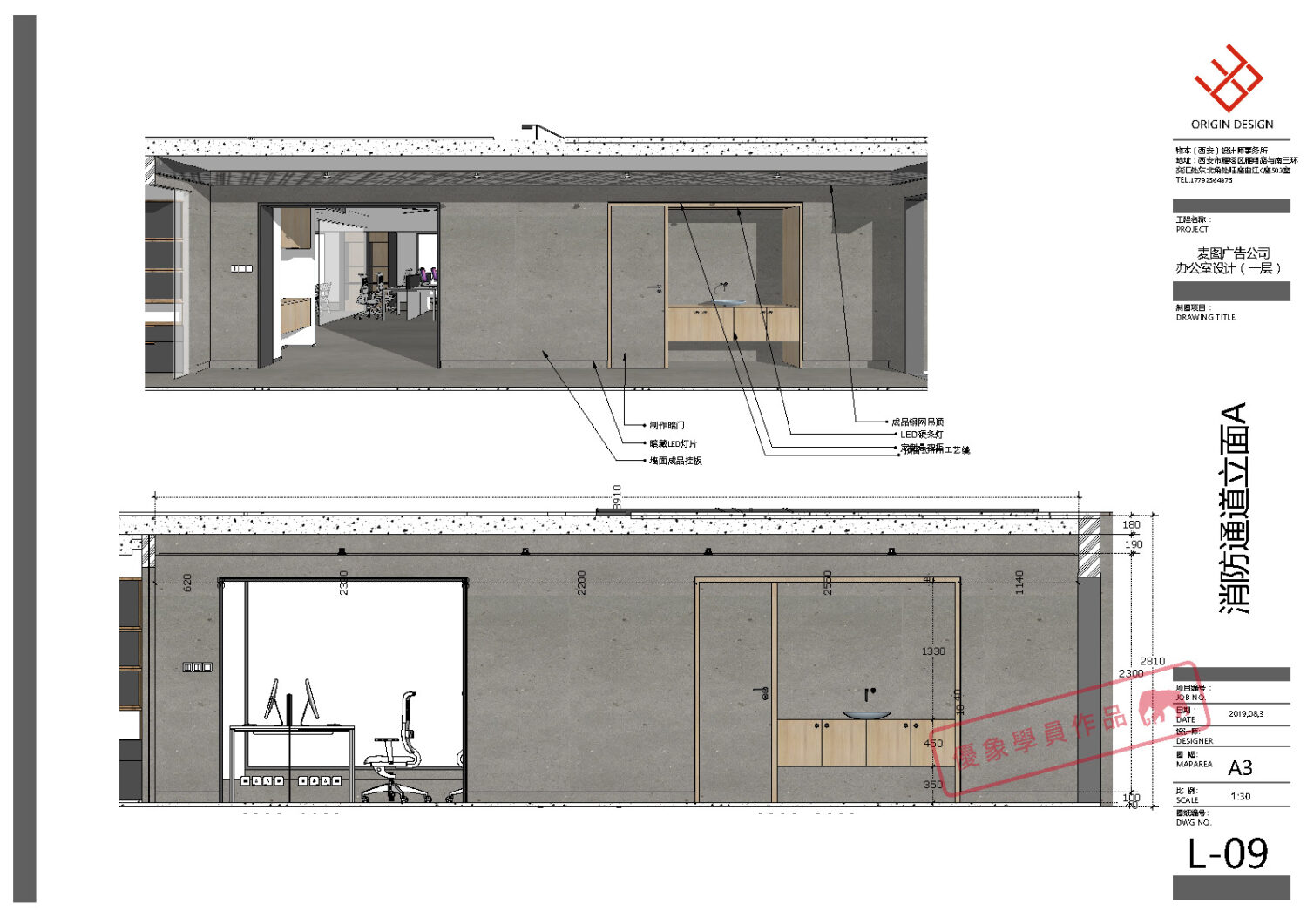

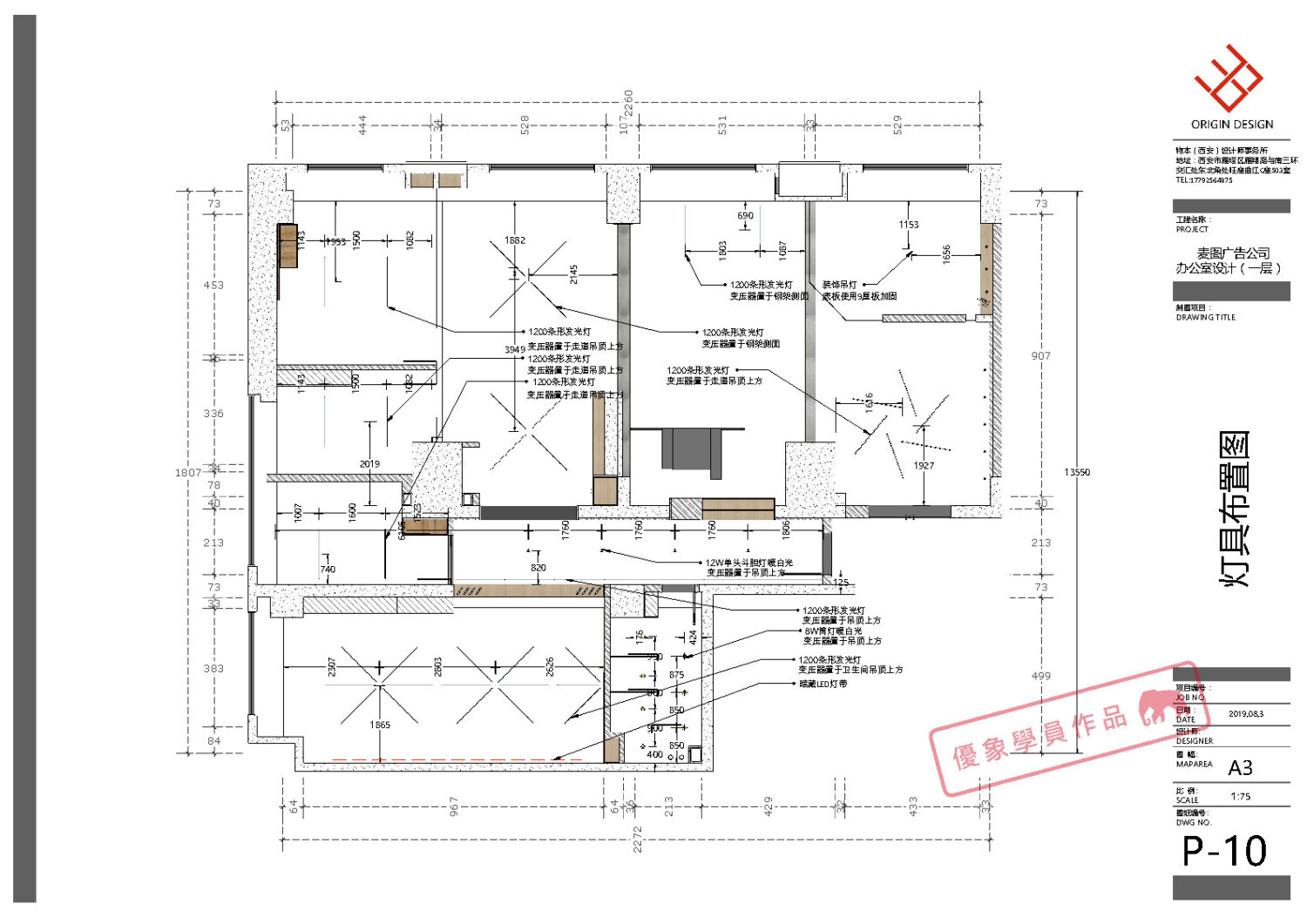

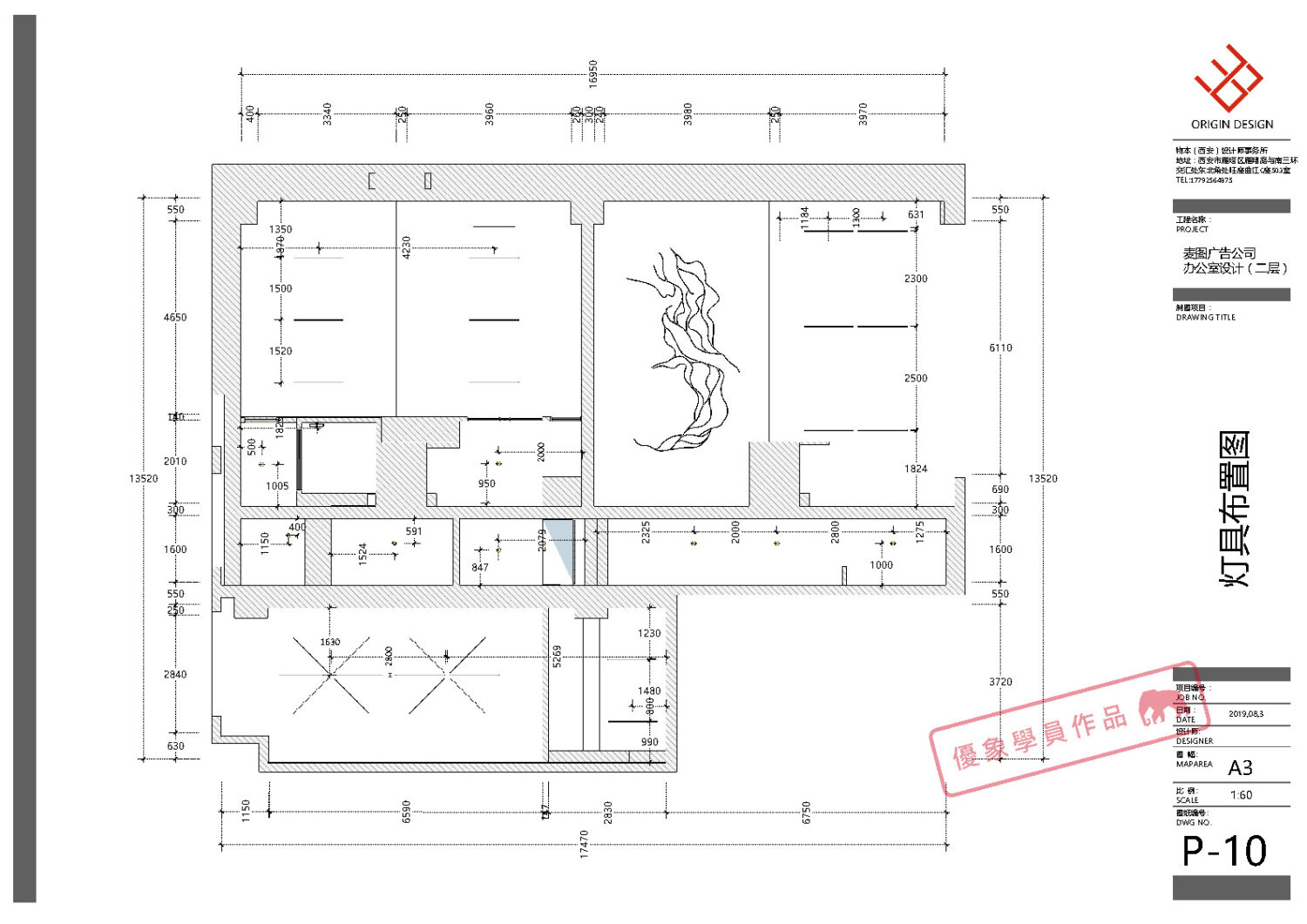

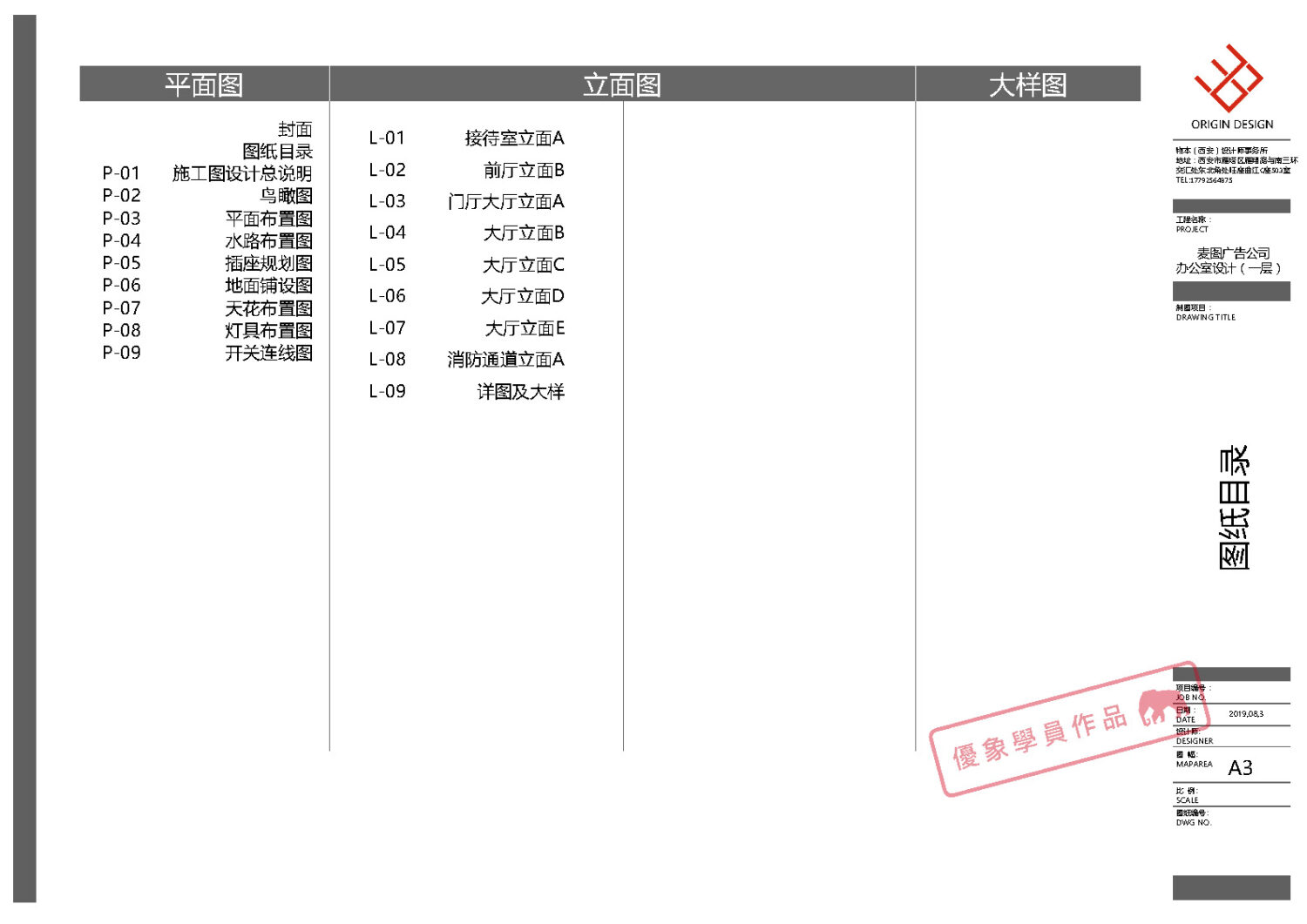

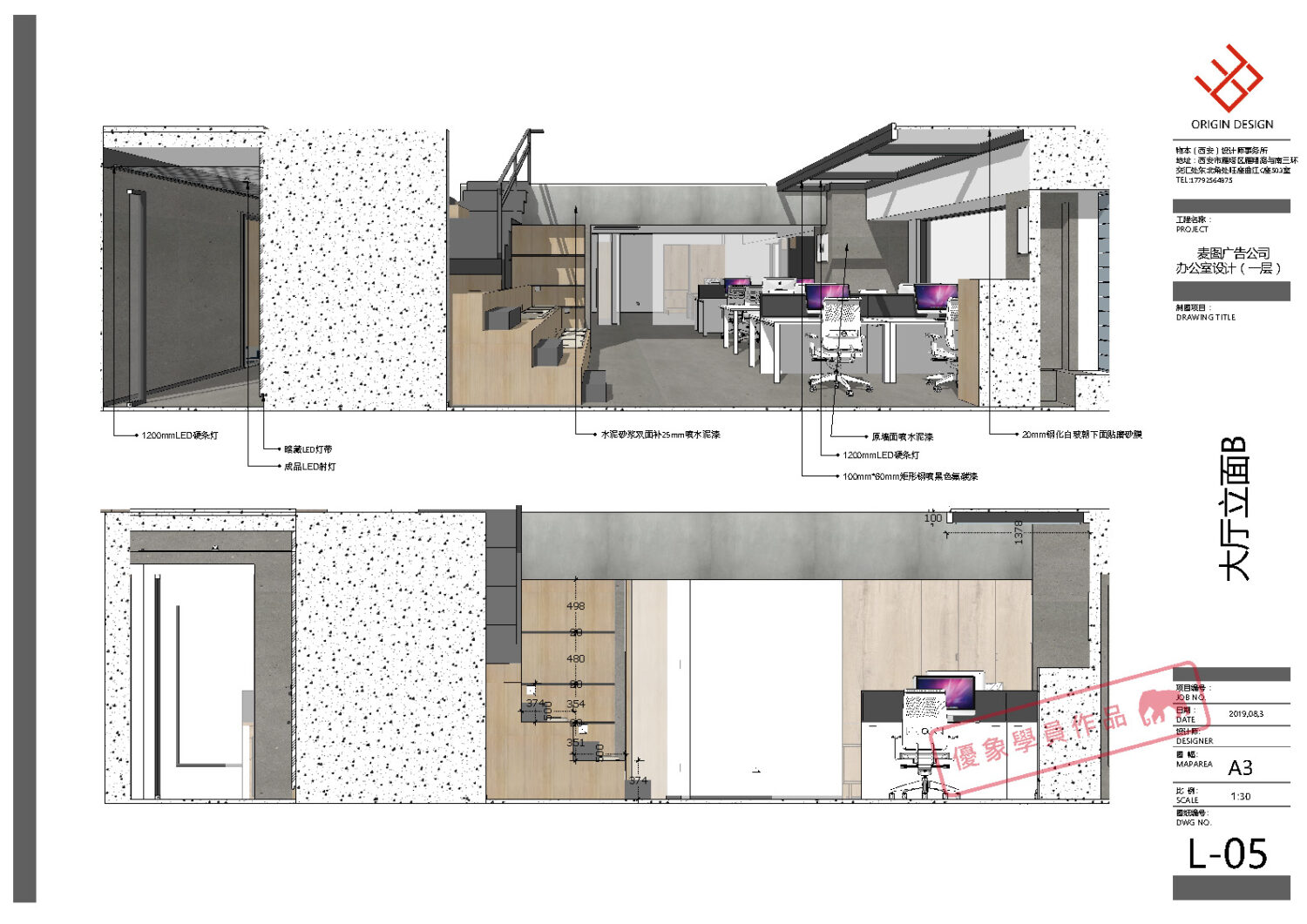

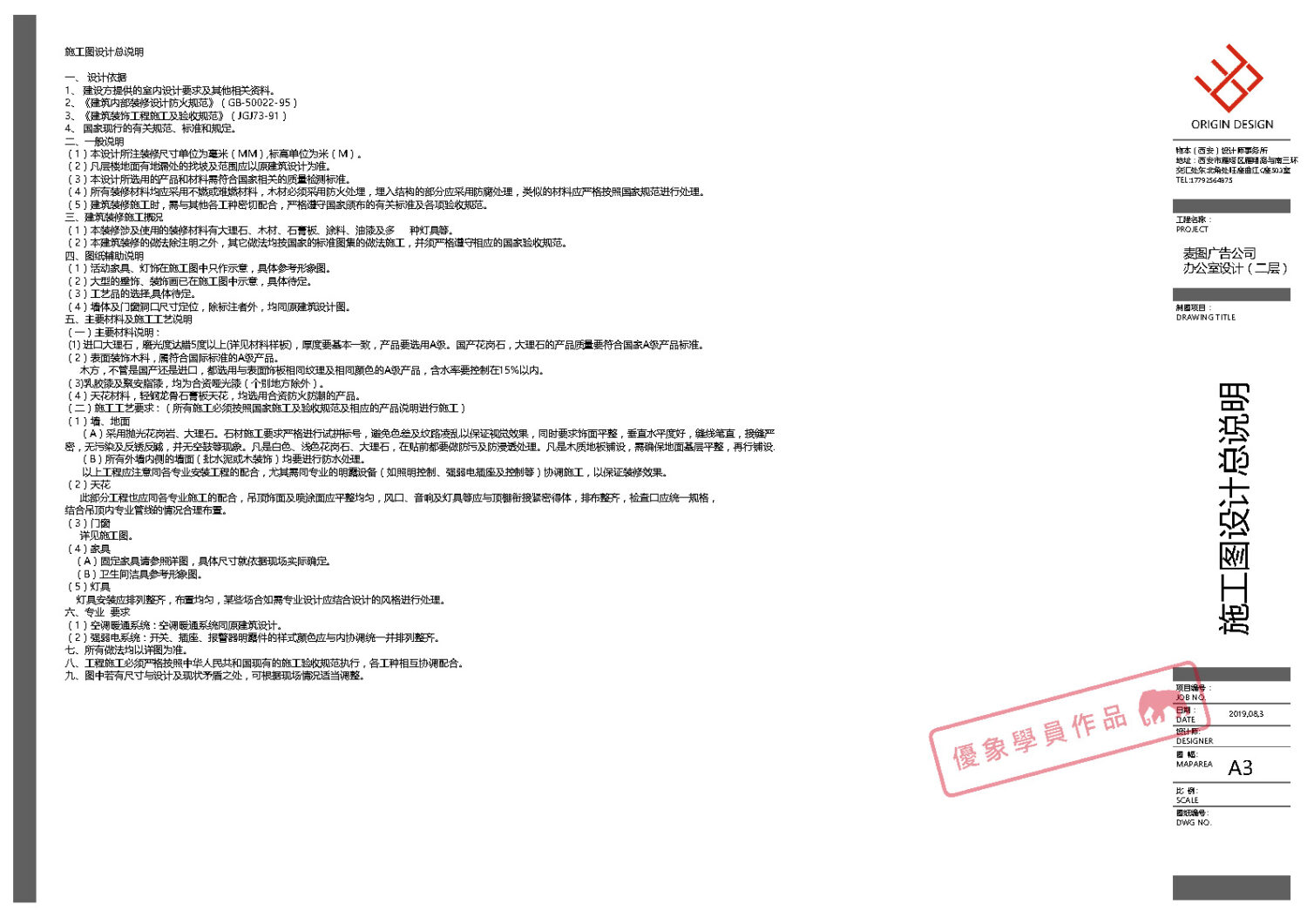

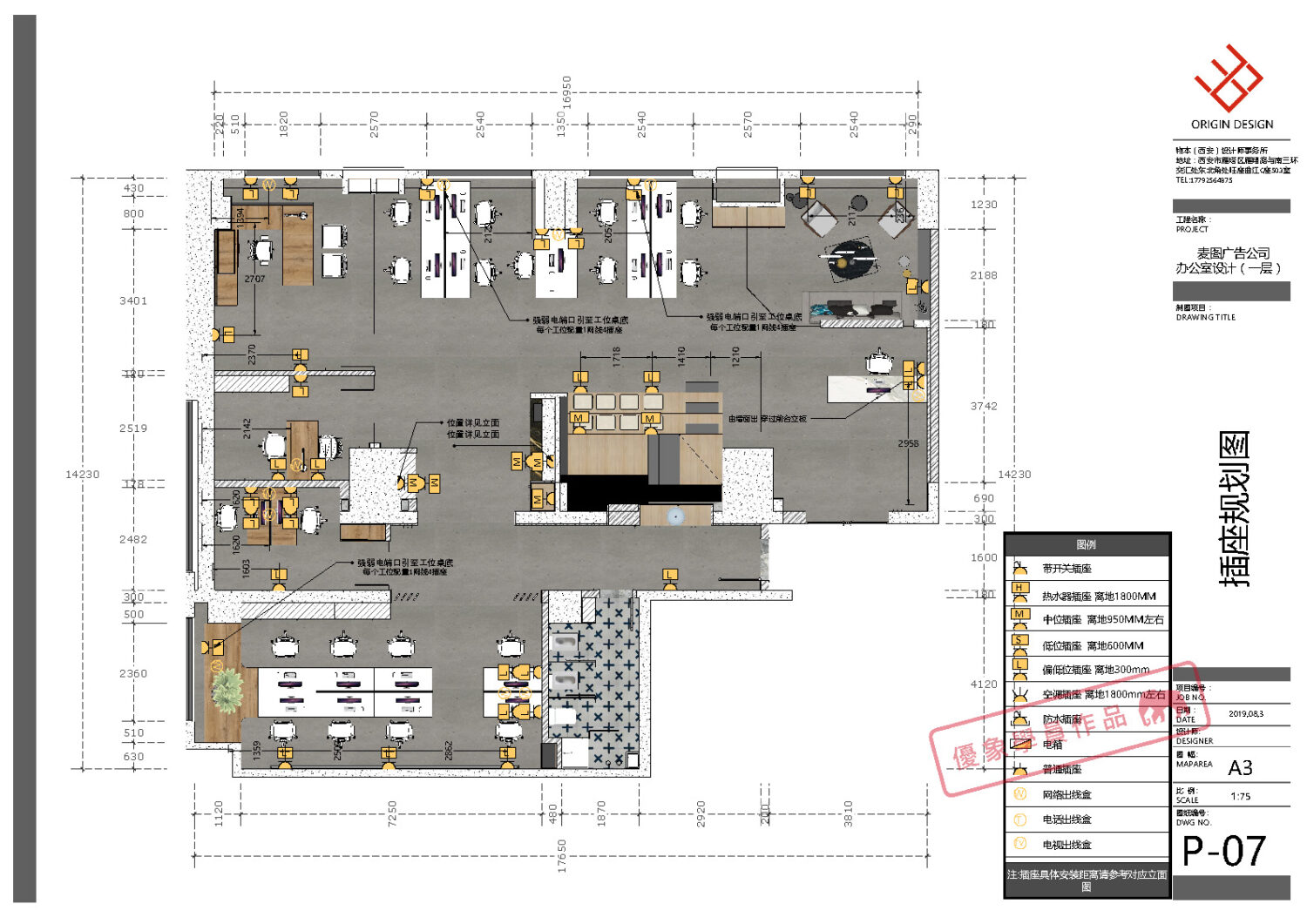

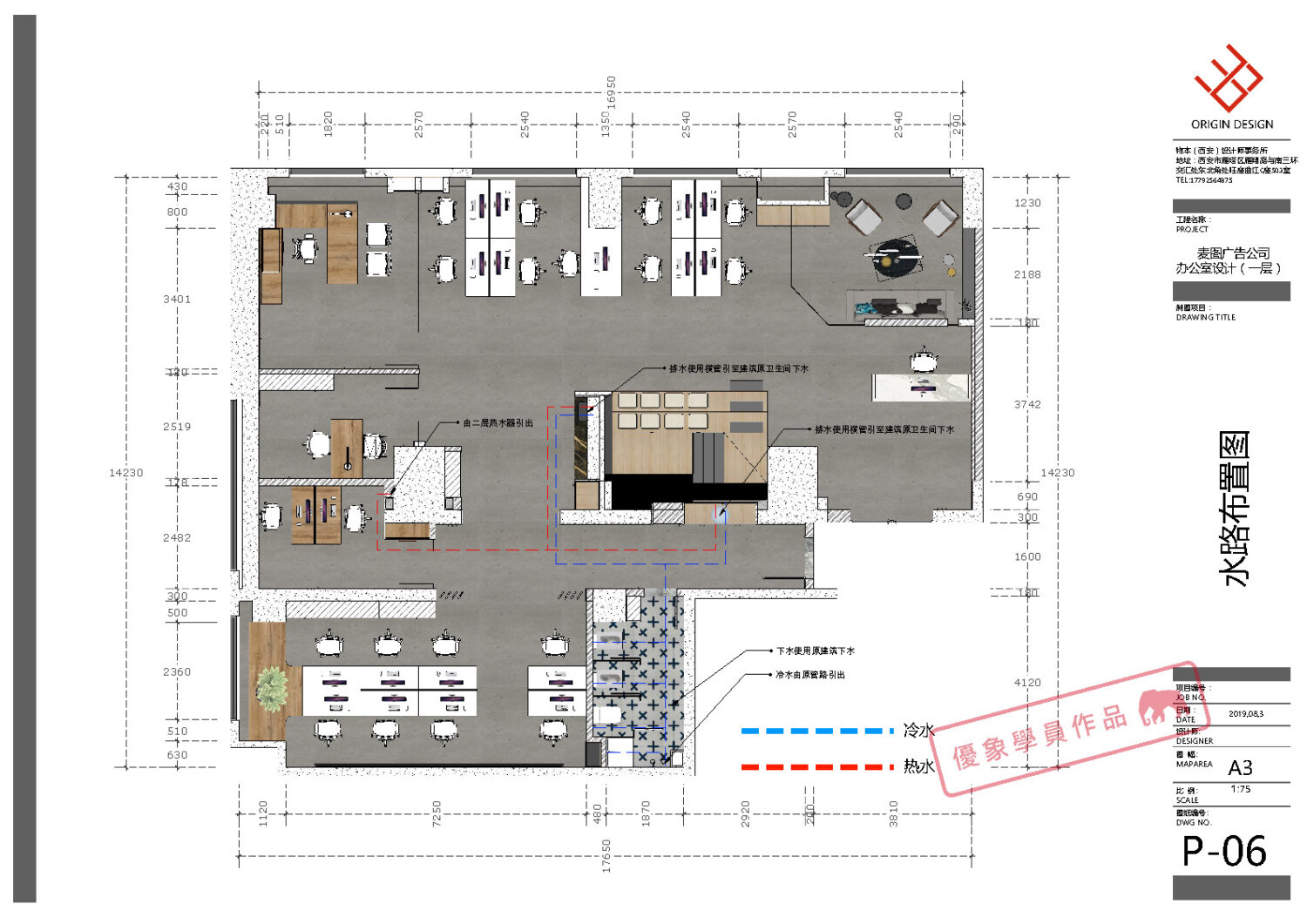

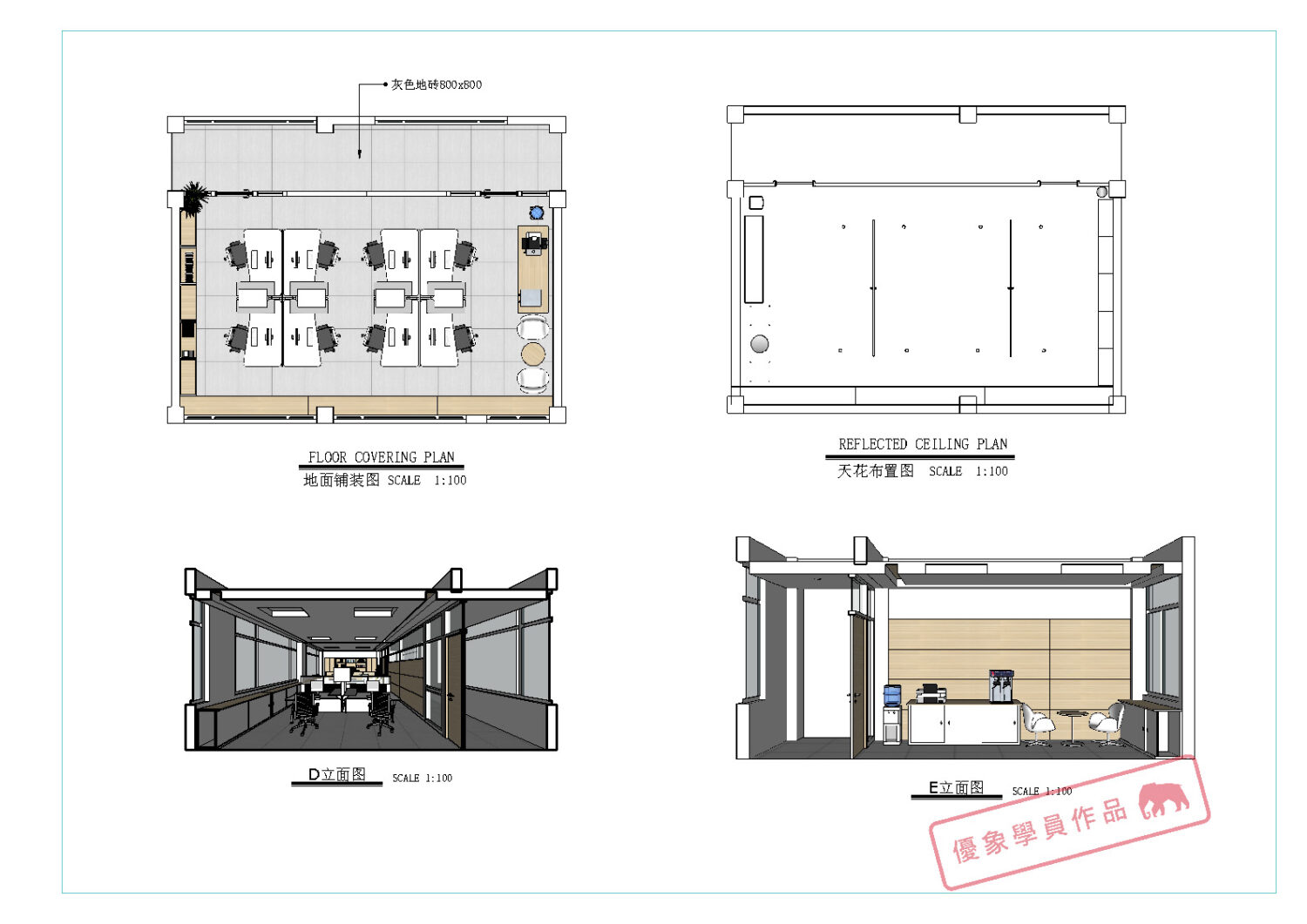

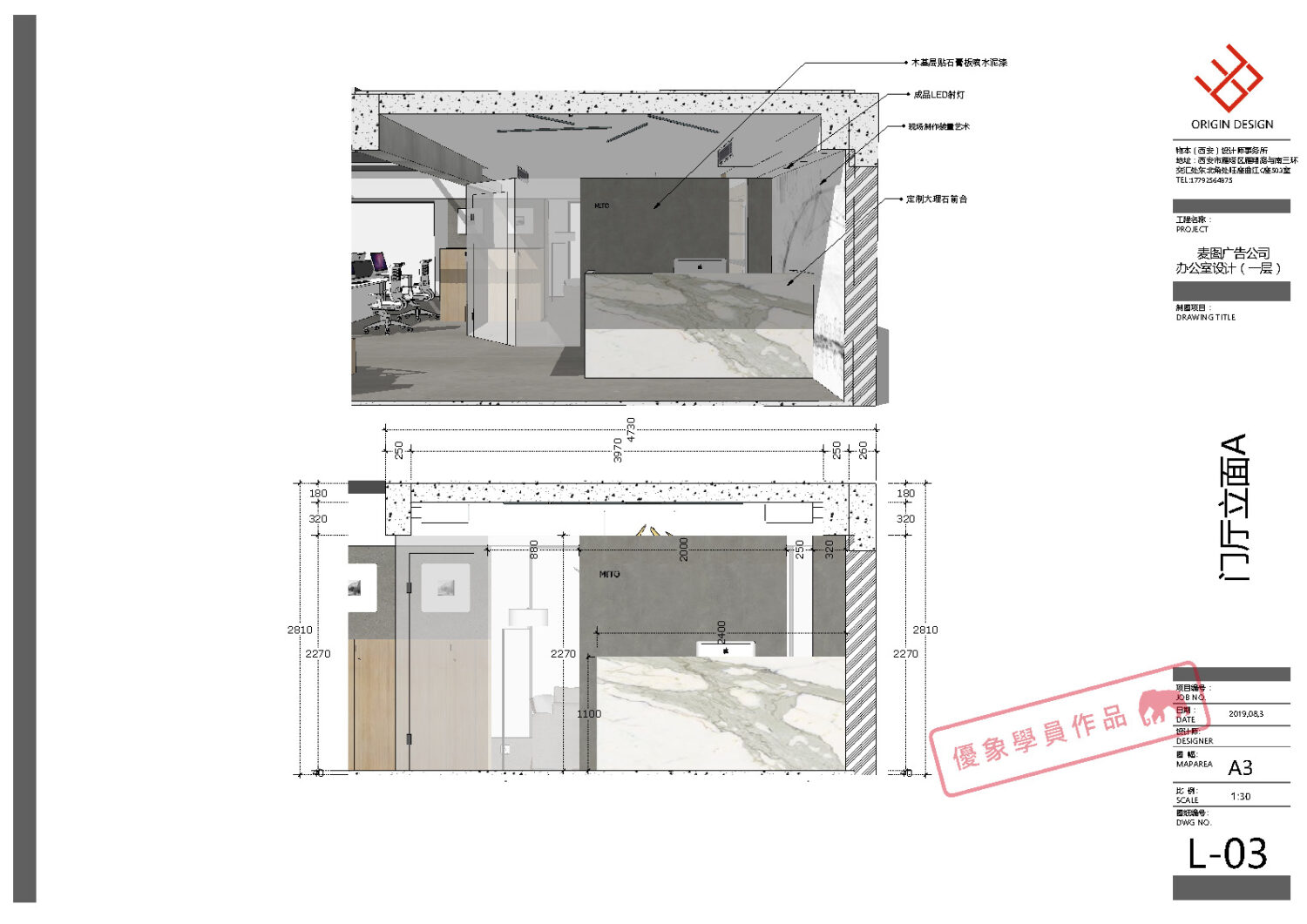

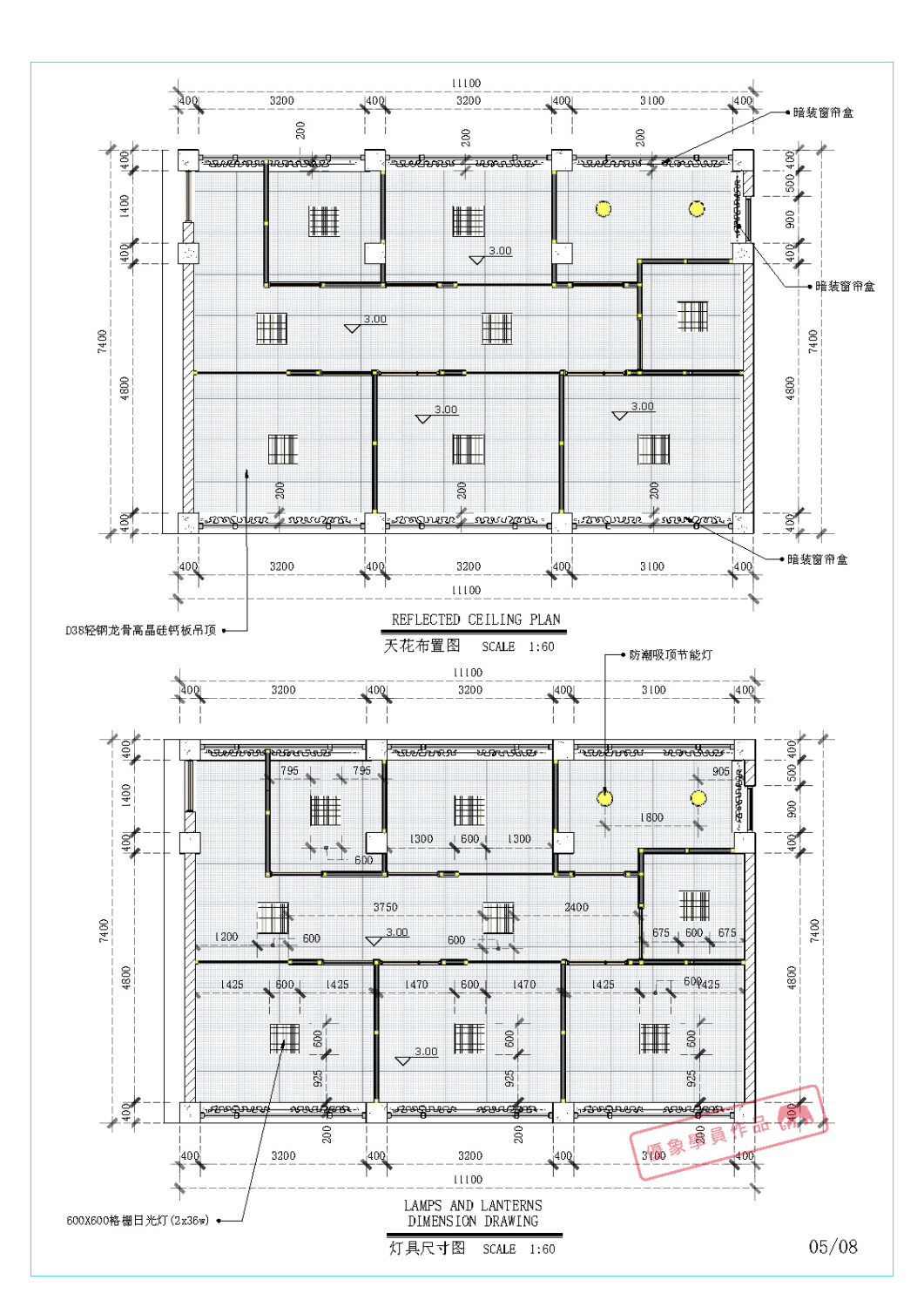

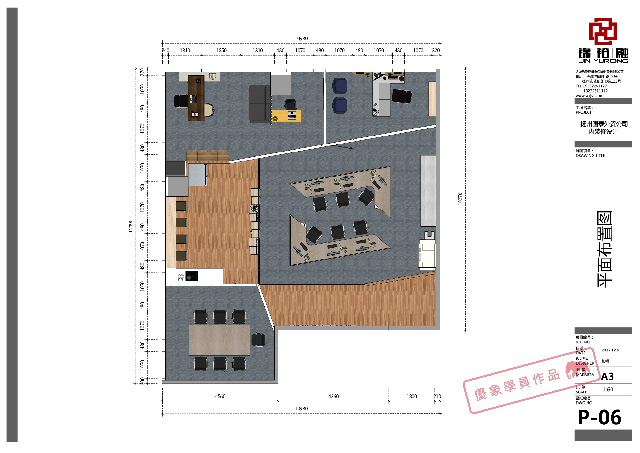

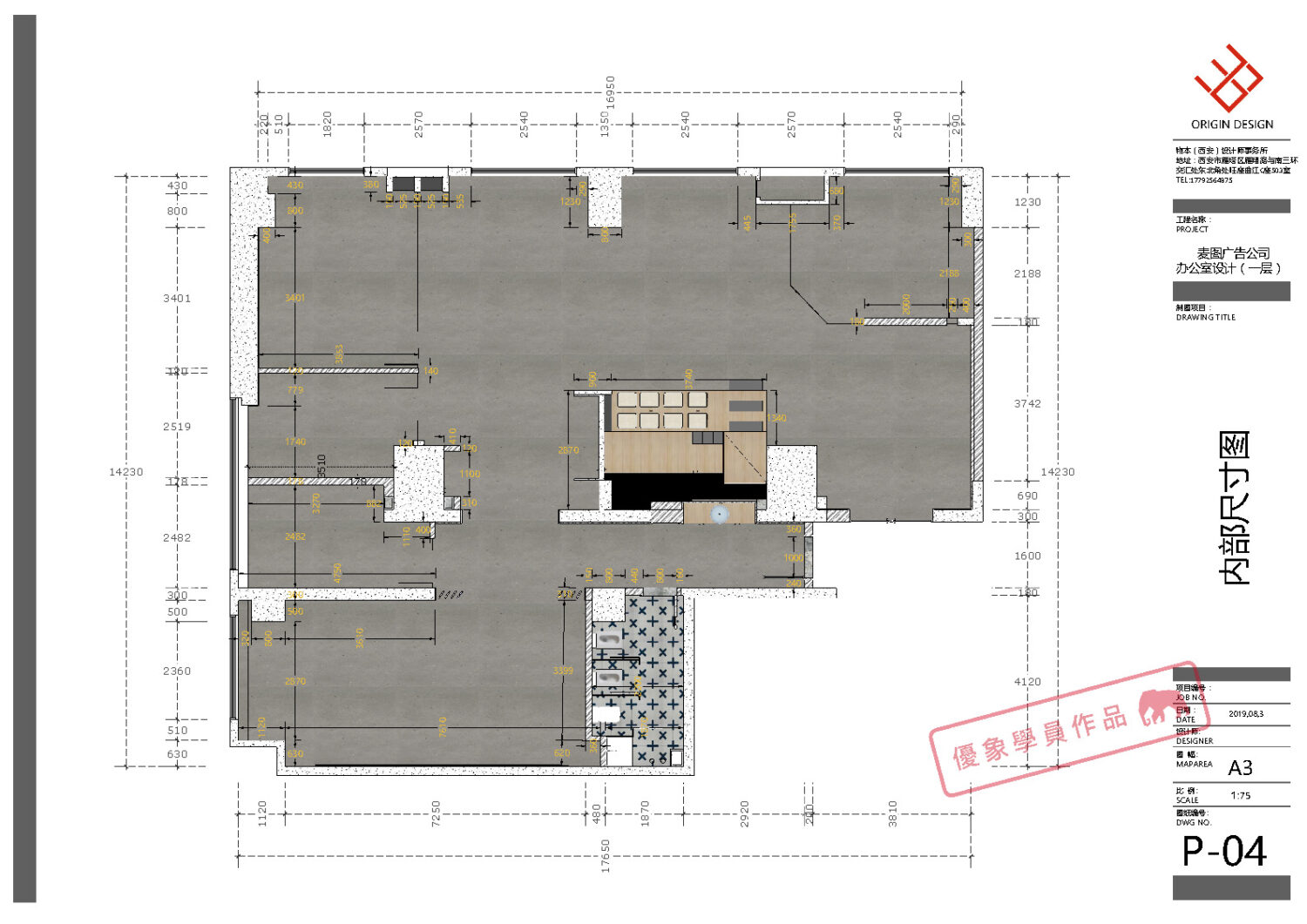

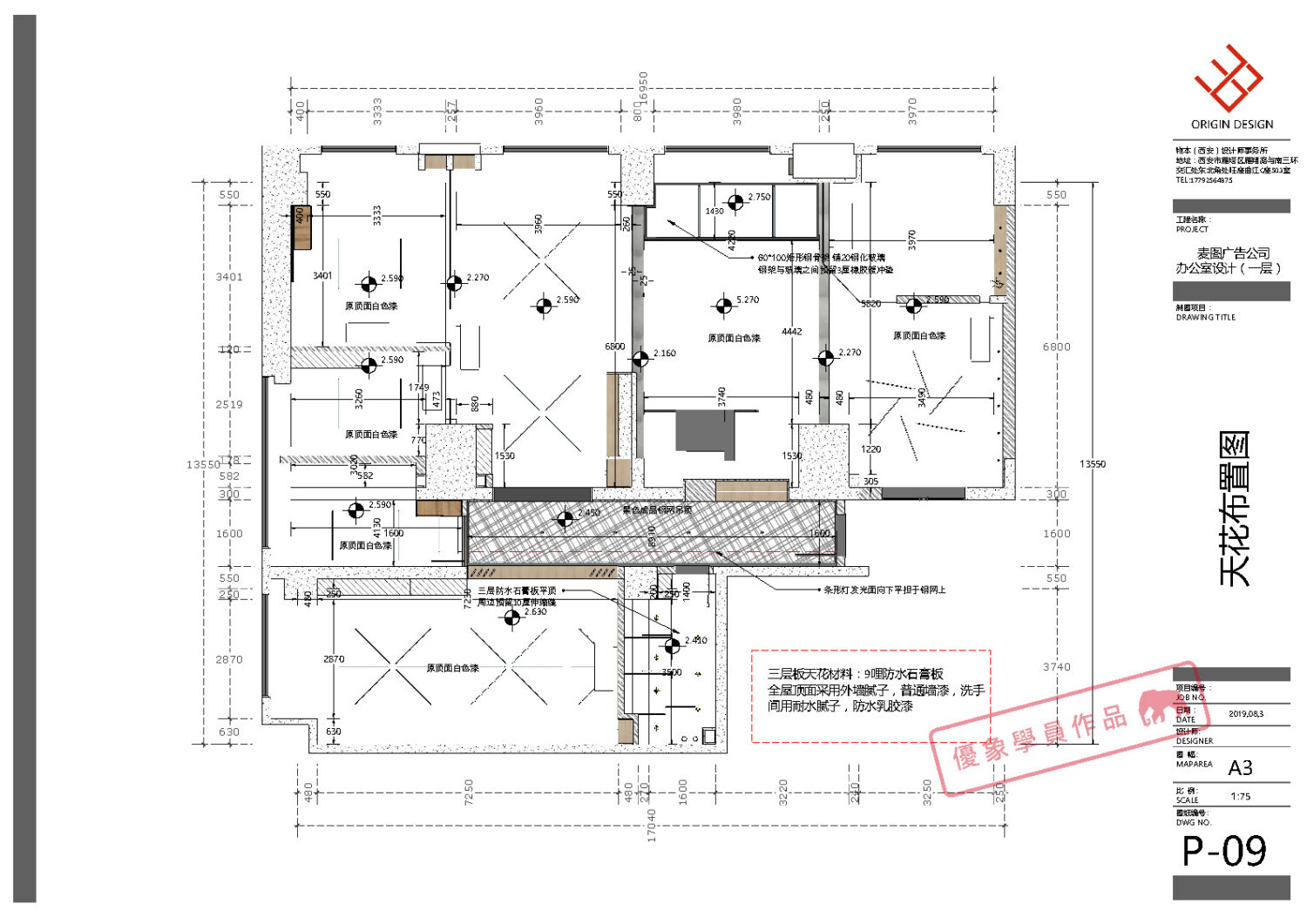

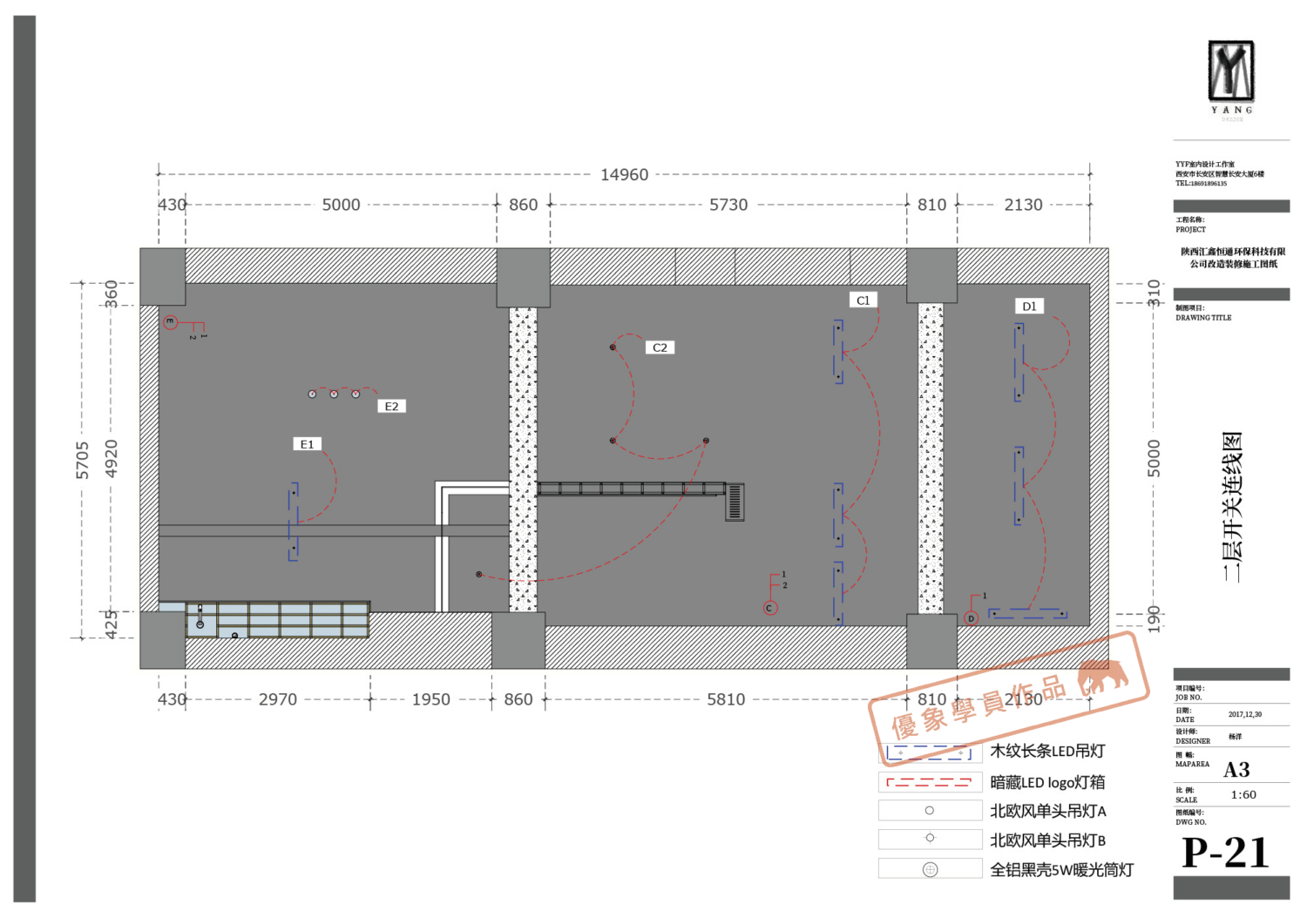

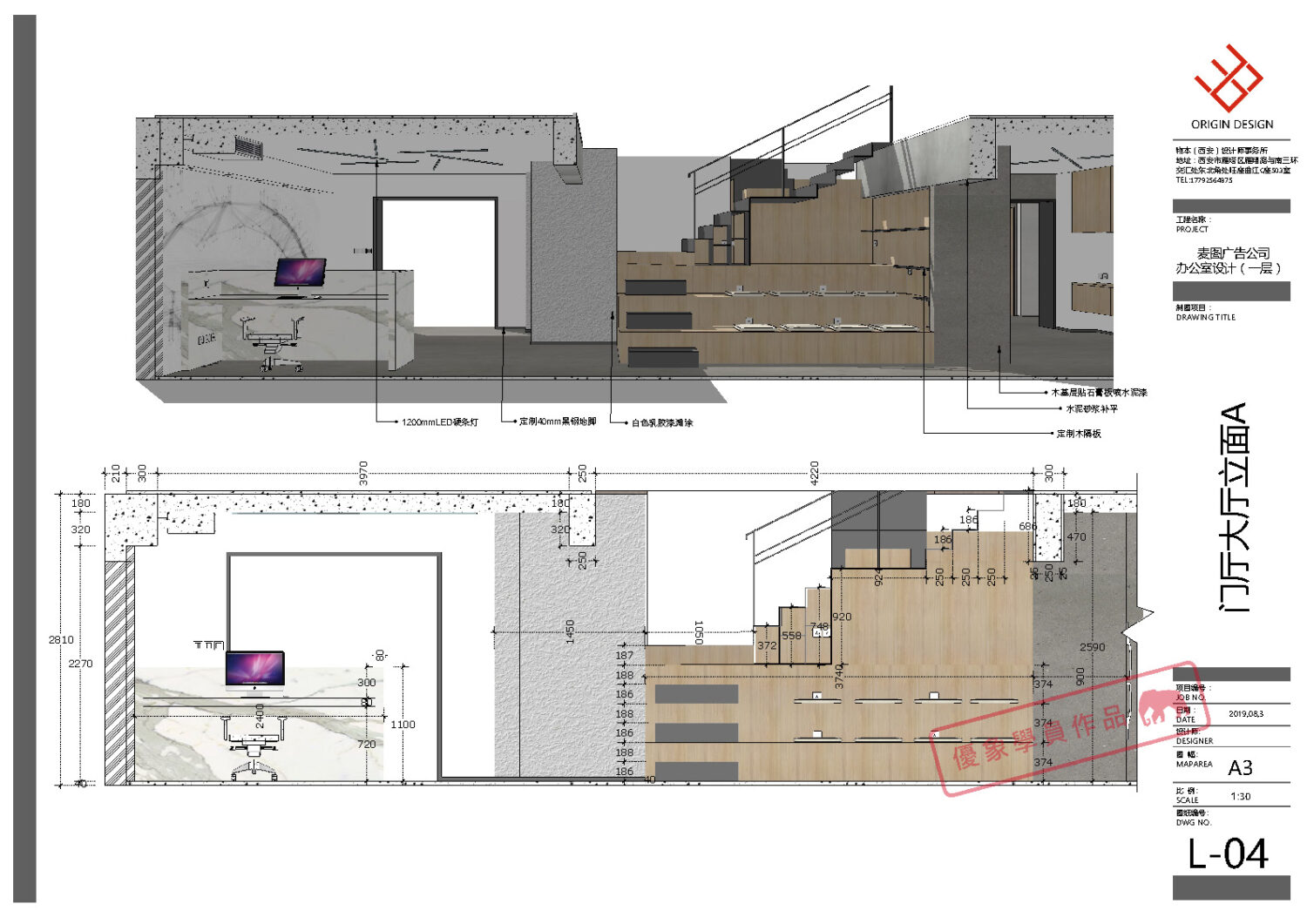

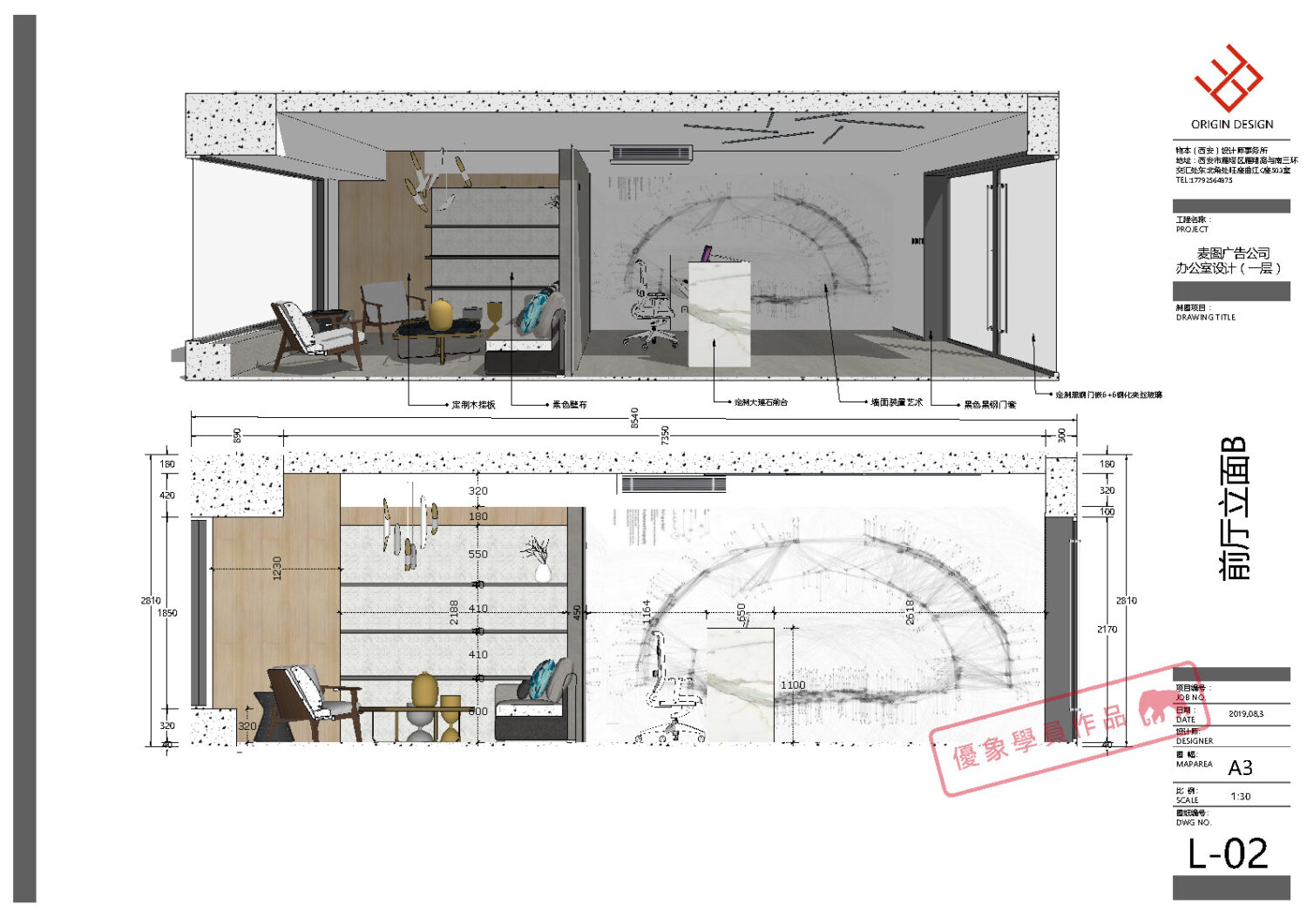

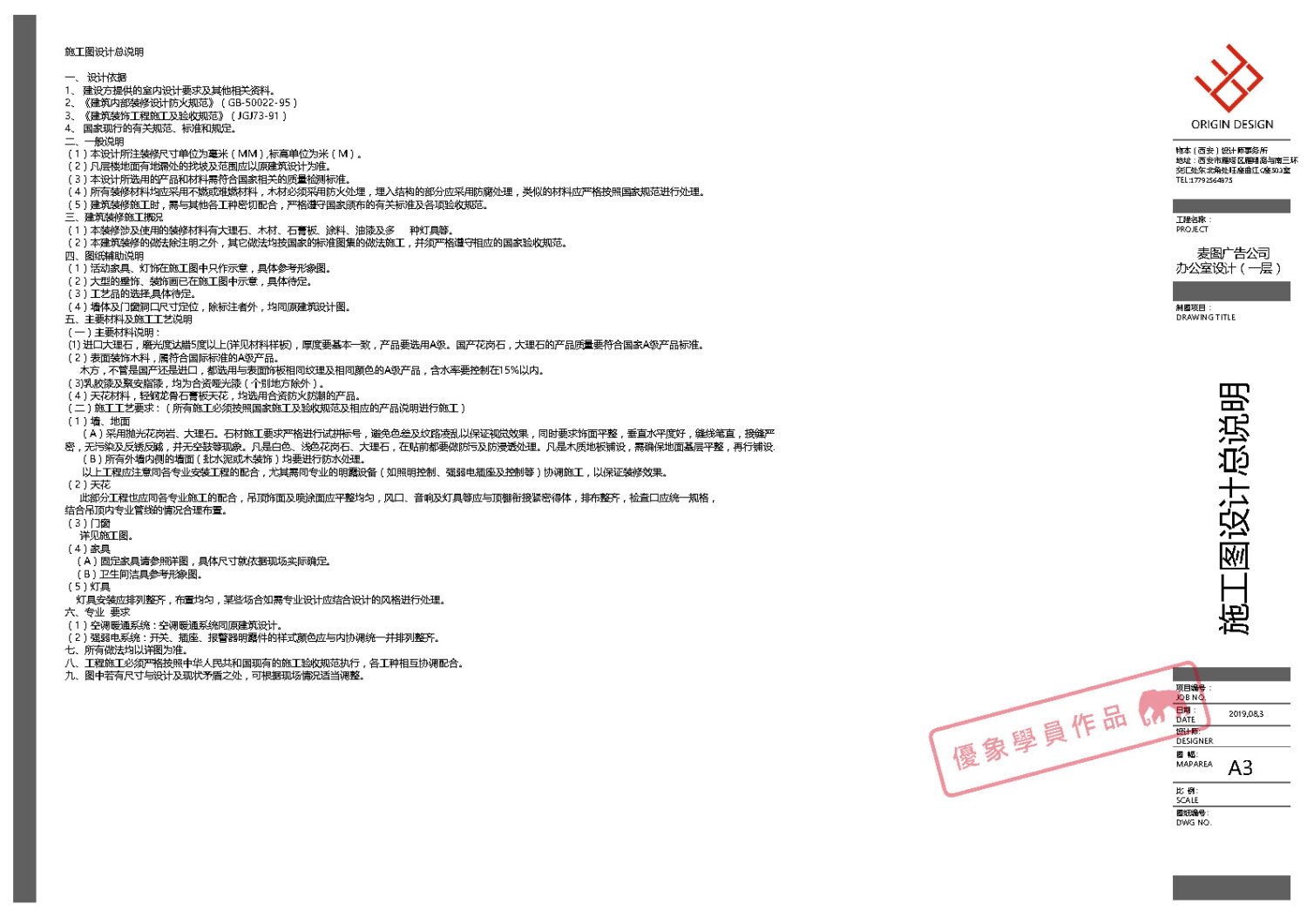

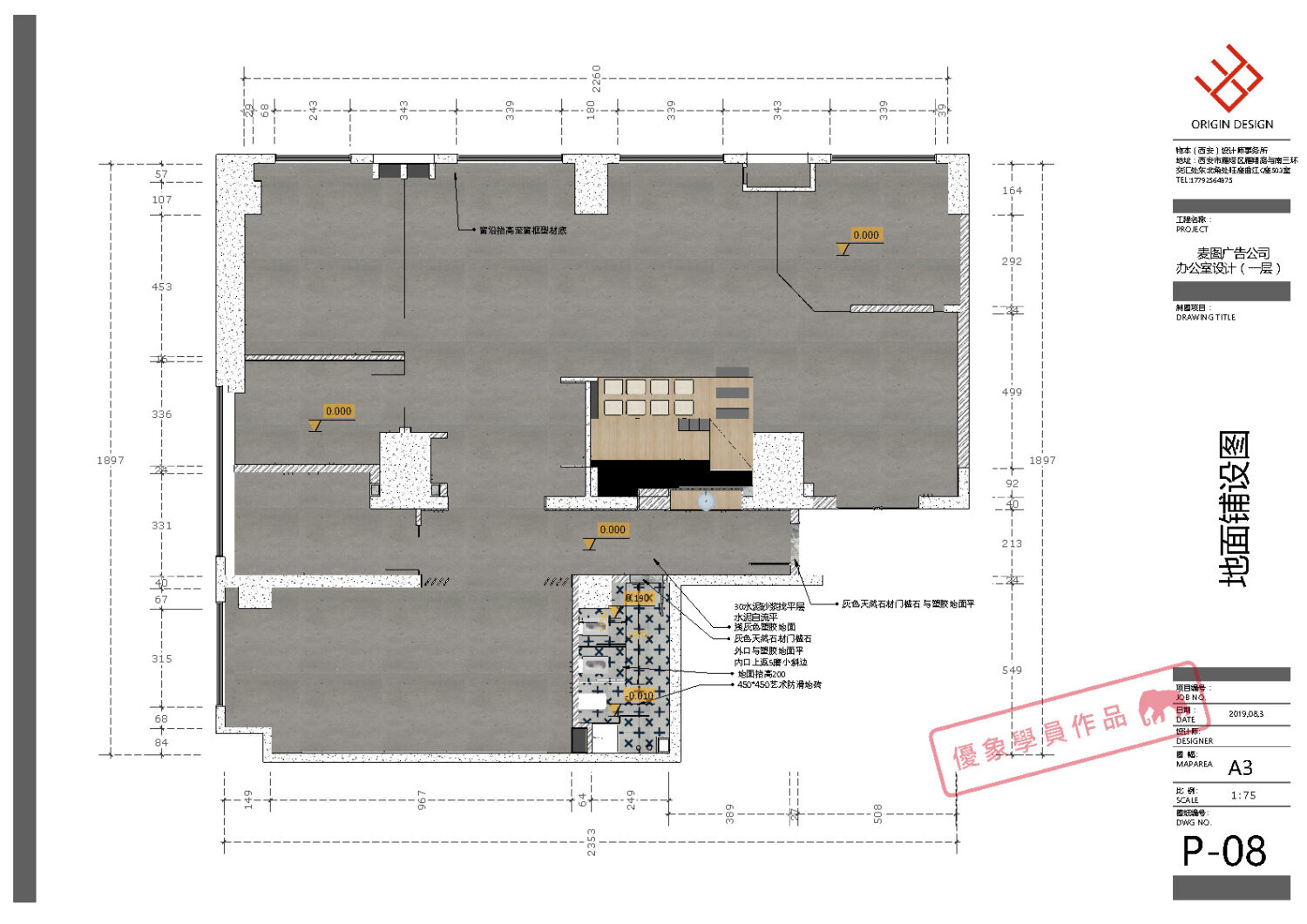

这个项目全套使用LayOut进行图纸表达，套用了LayOut课程所提供的模版，进行了快速的出图。

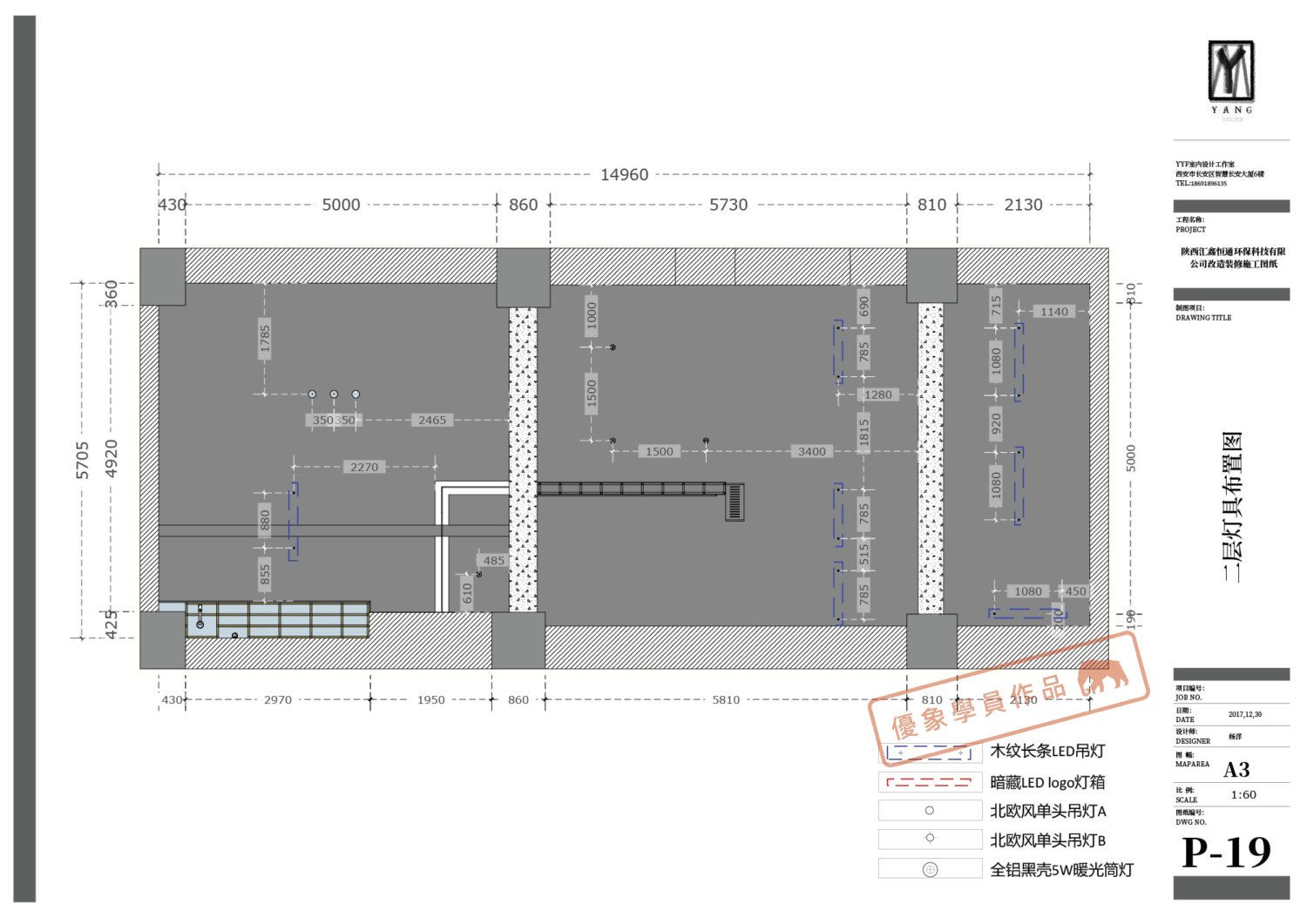

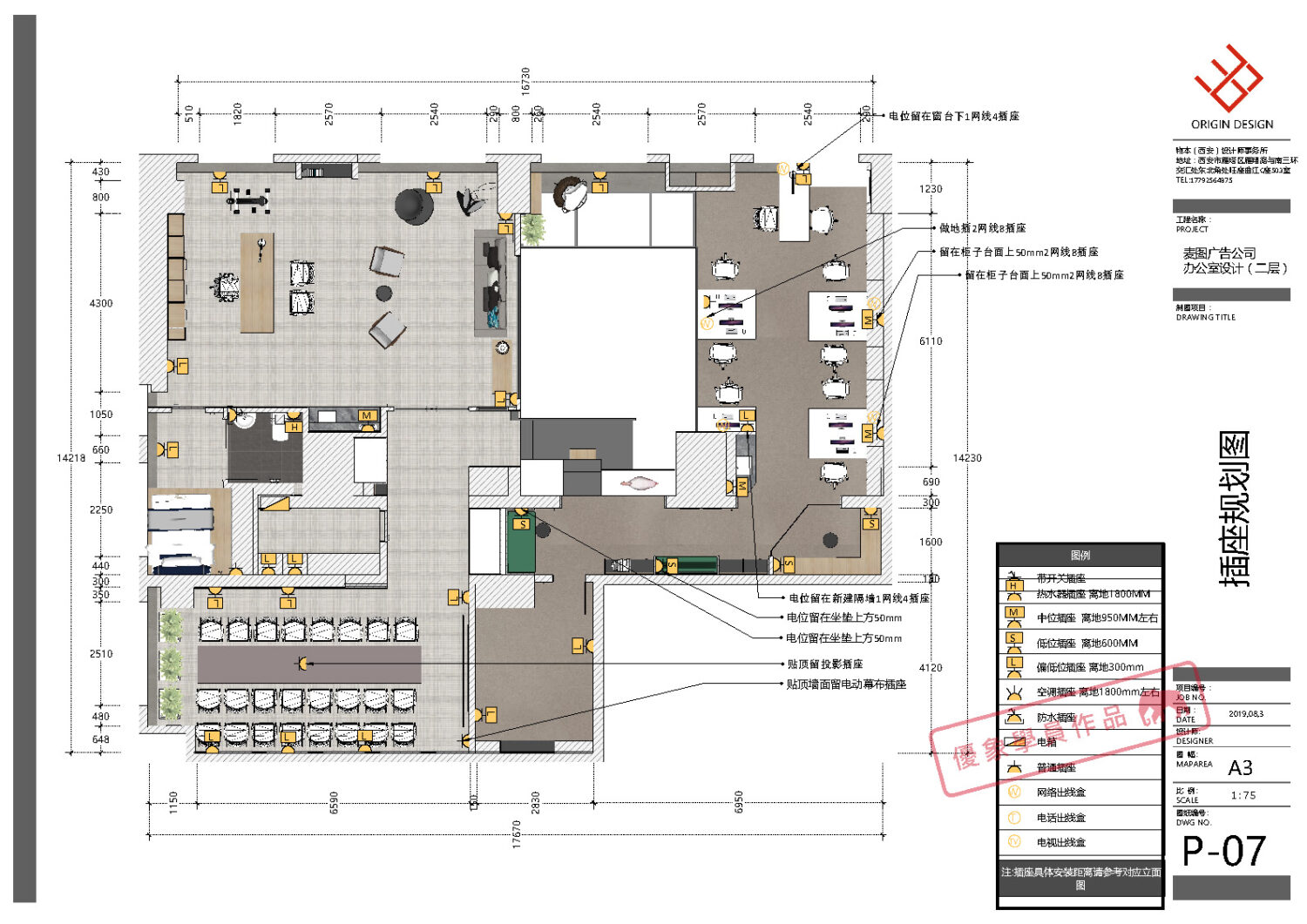

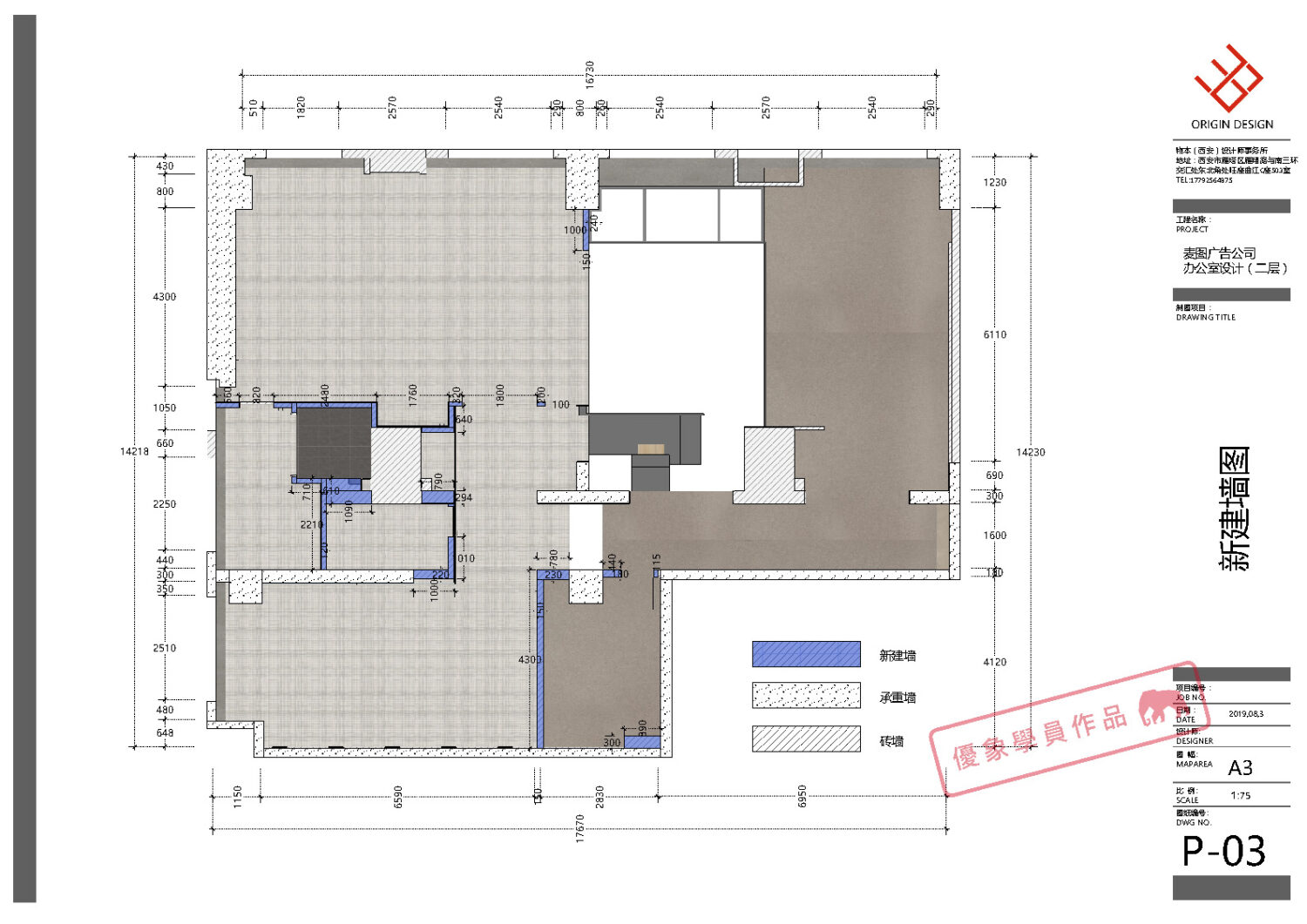

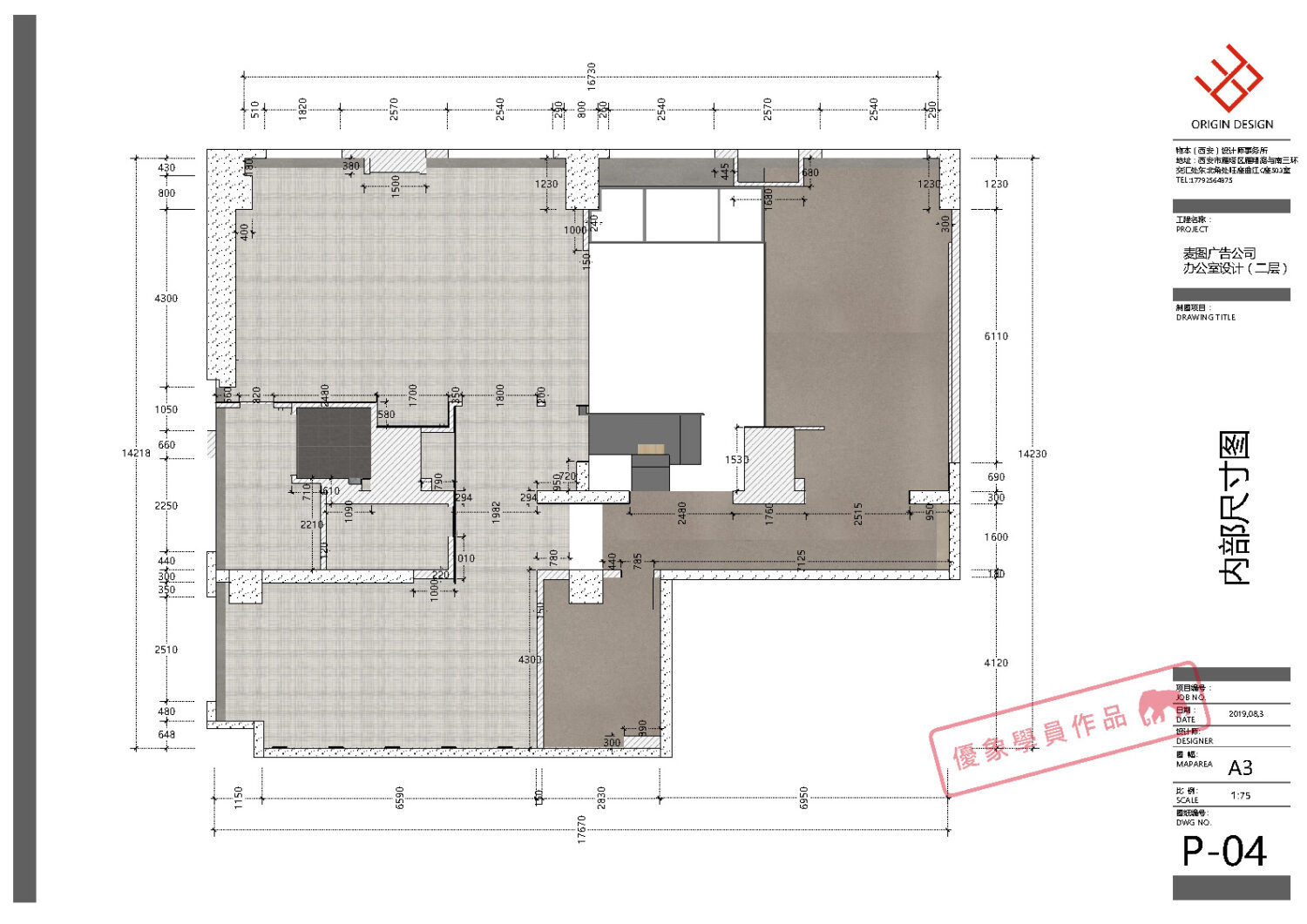

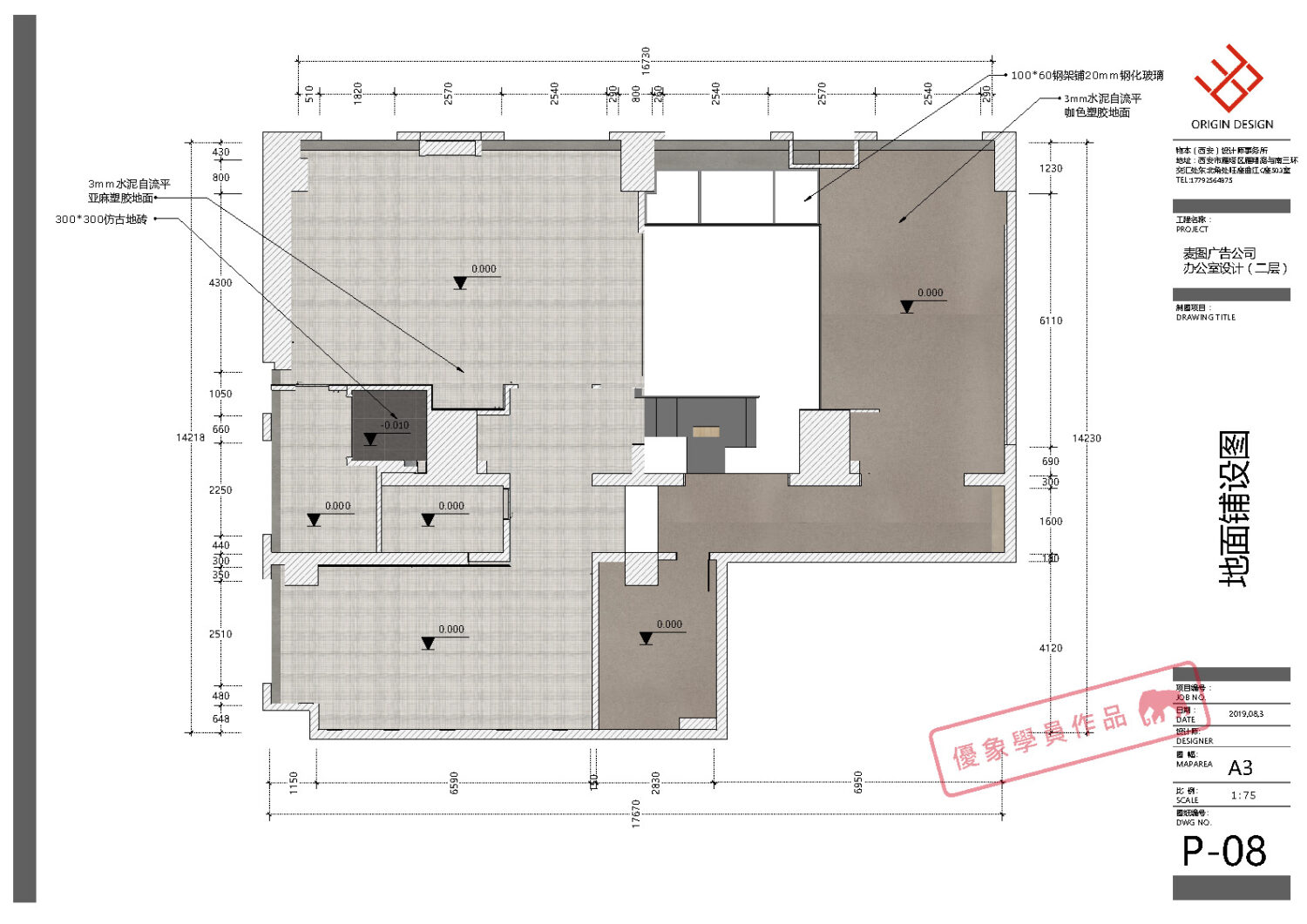

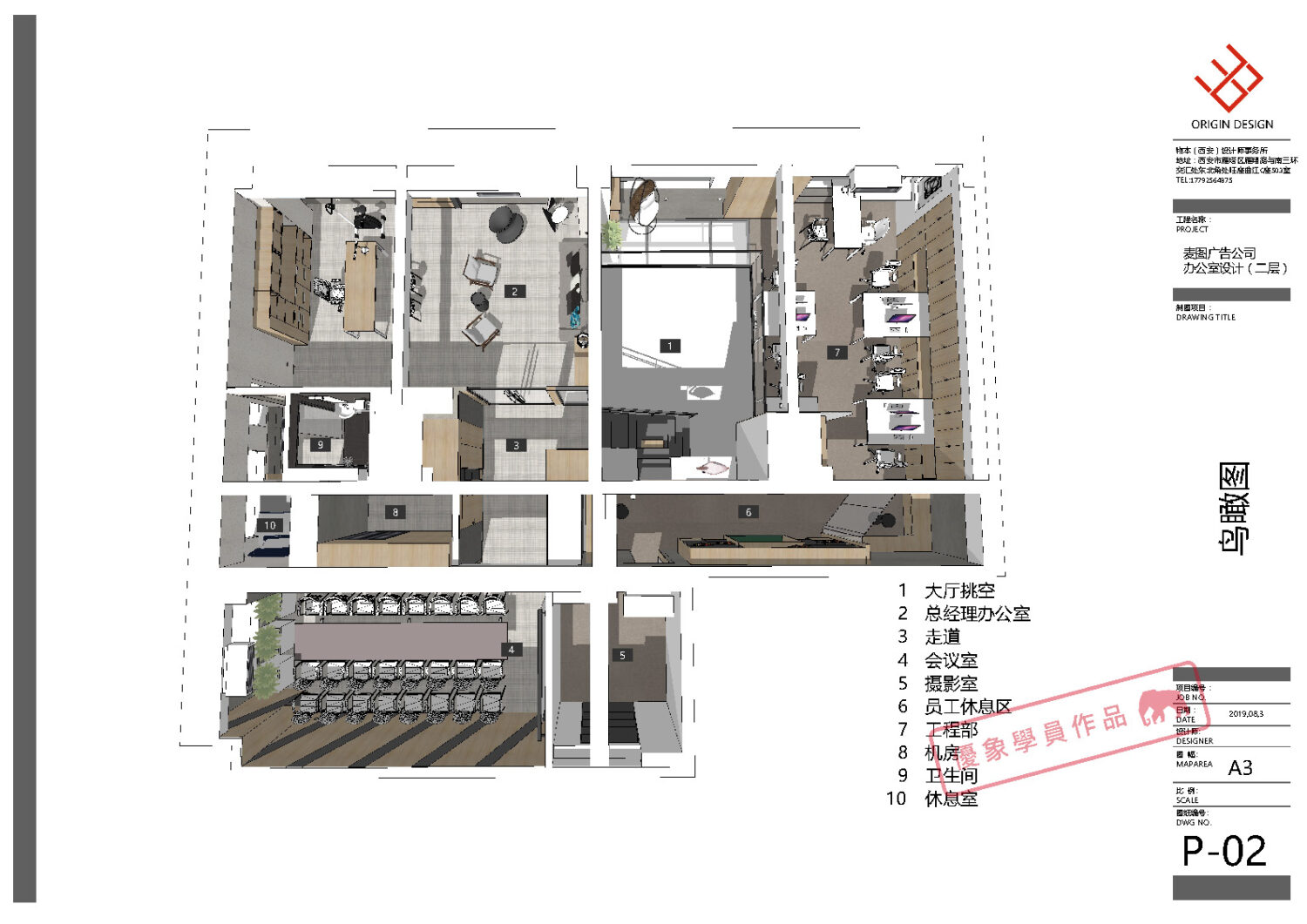

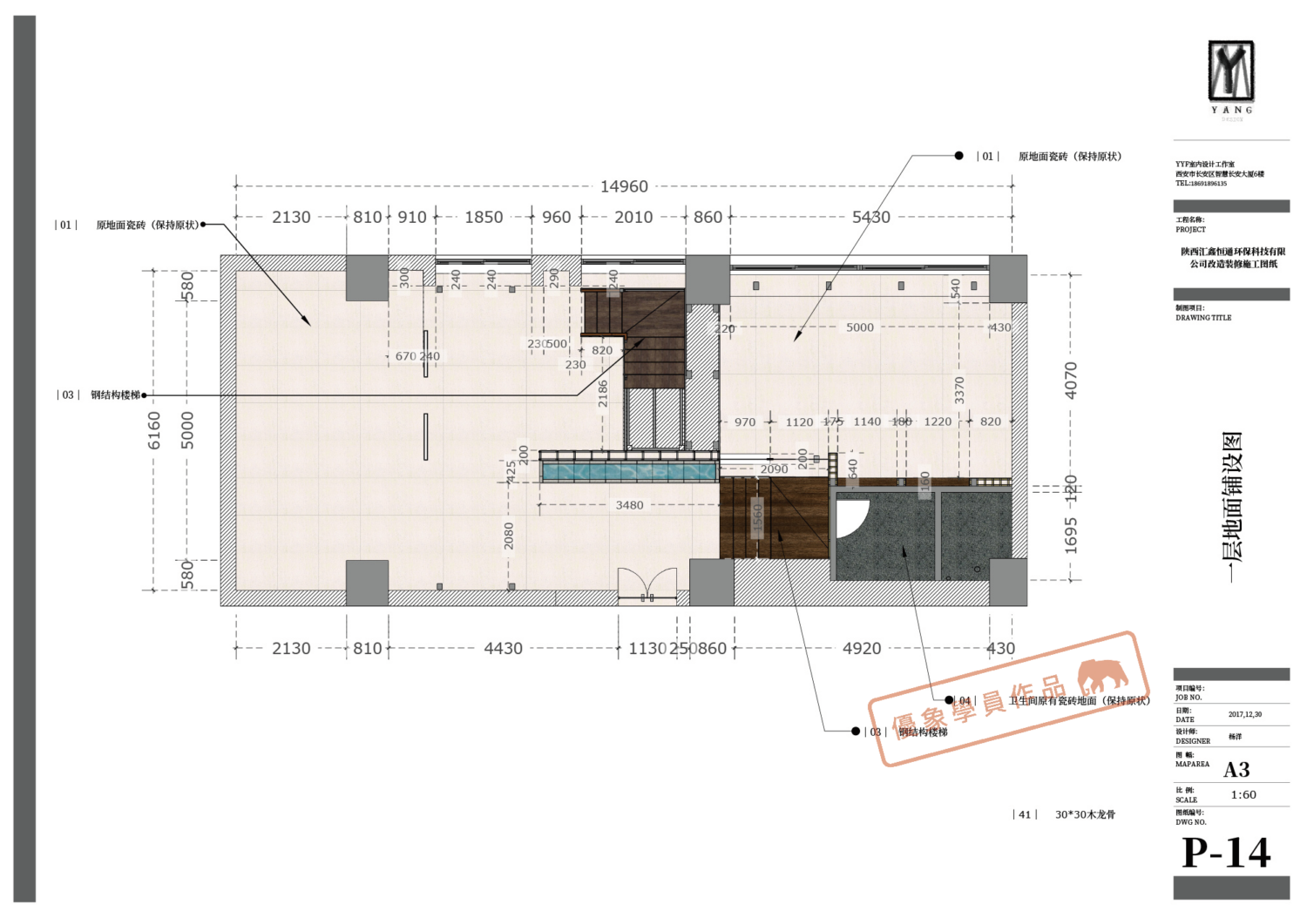

项目包含了一、二两层，面积不大，但涉及到的图纸数量也很多。使用传统的CAD流畅，工作量和绘图时间是很多设计机构面对的烦恼问题。

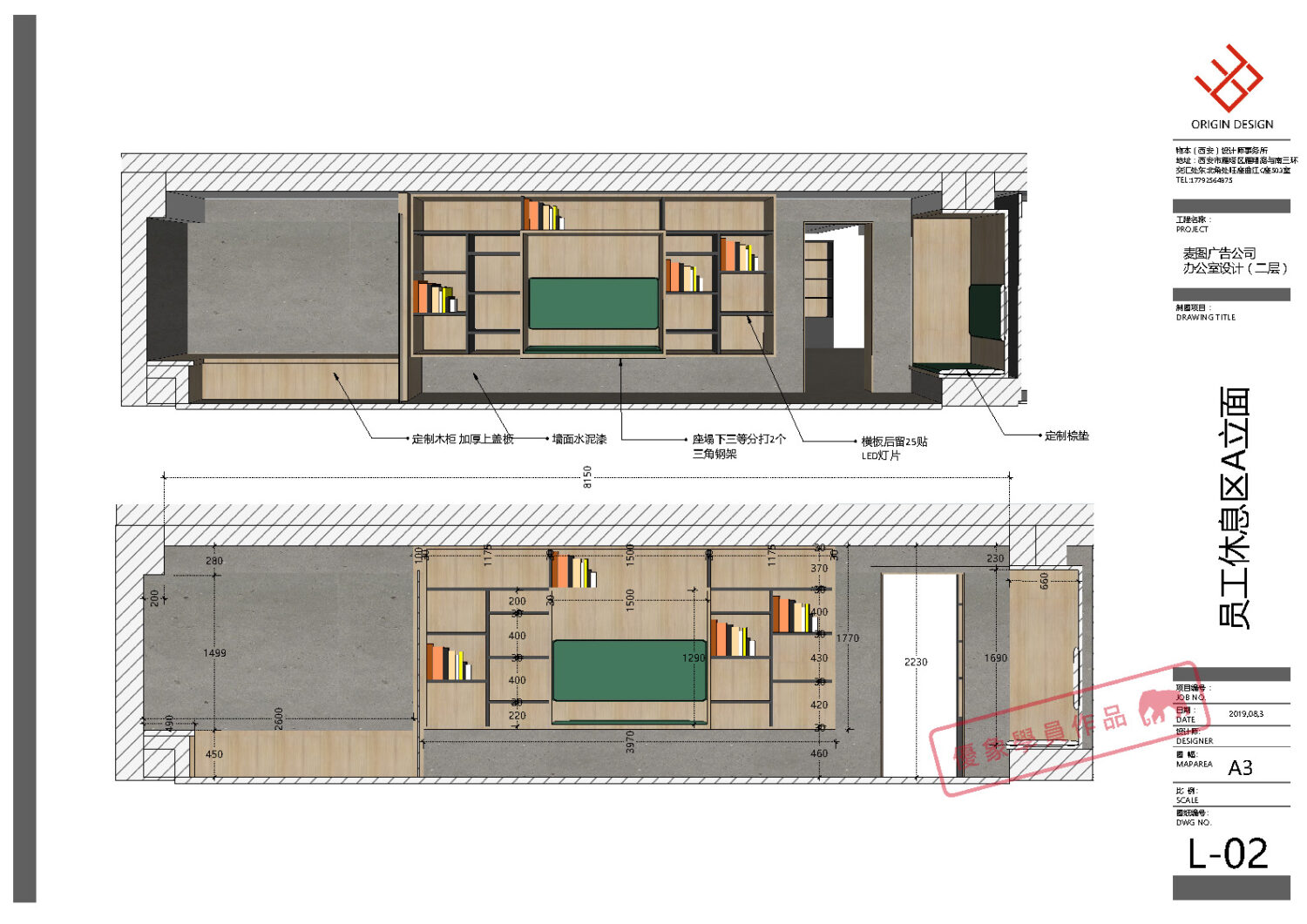

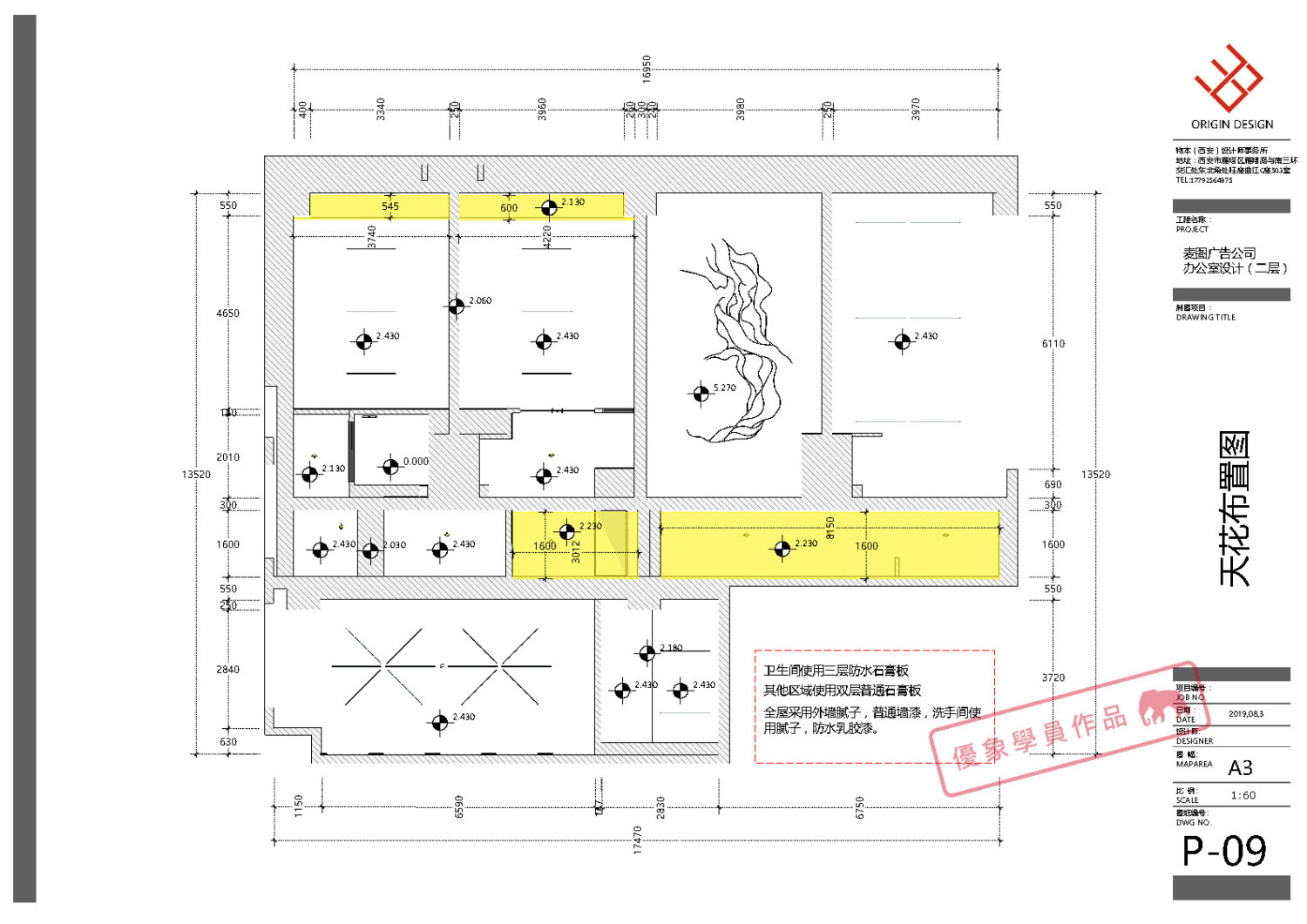

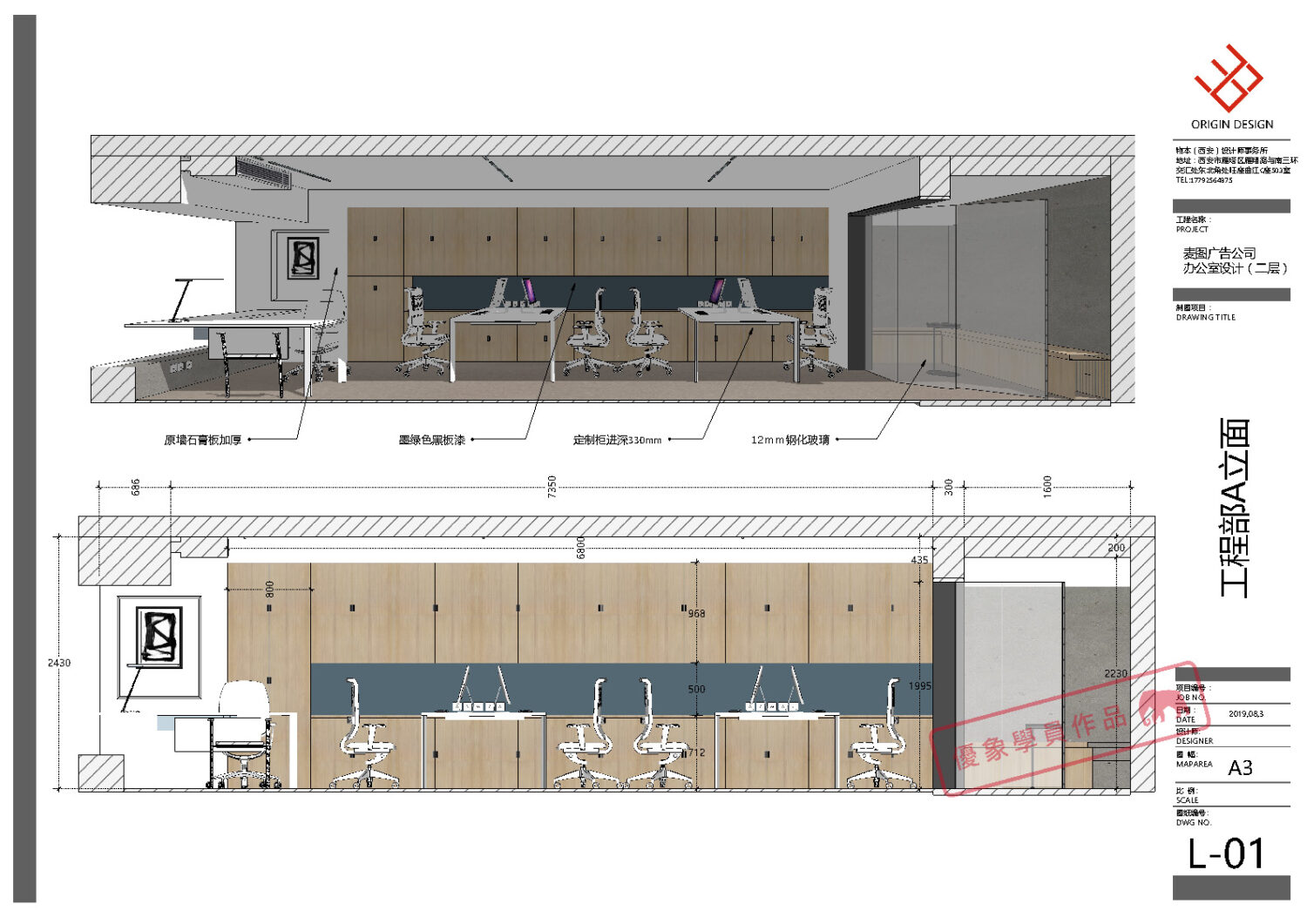

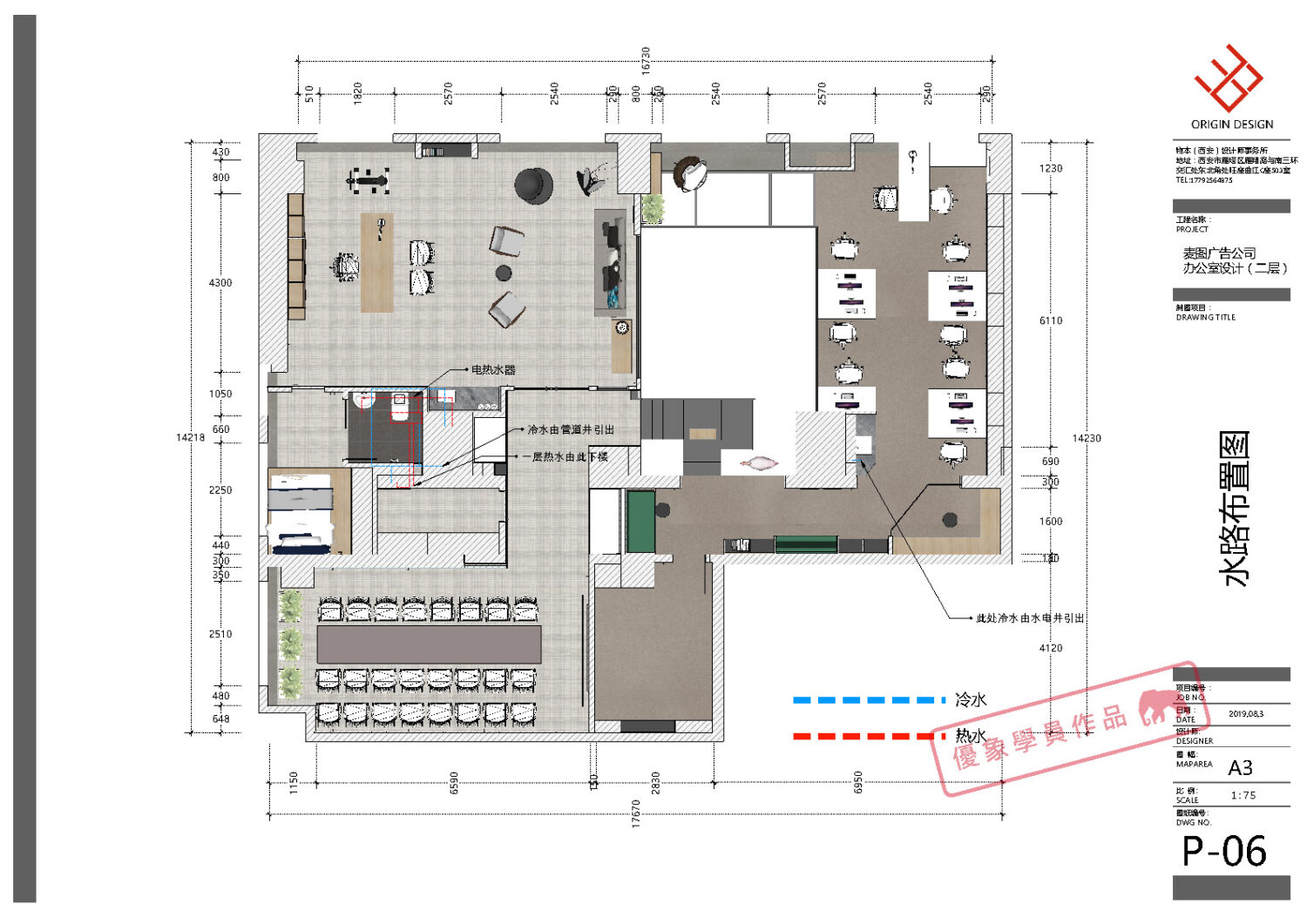

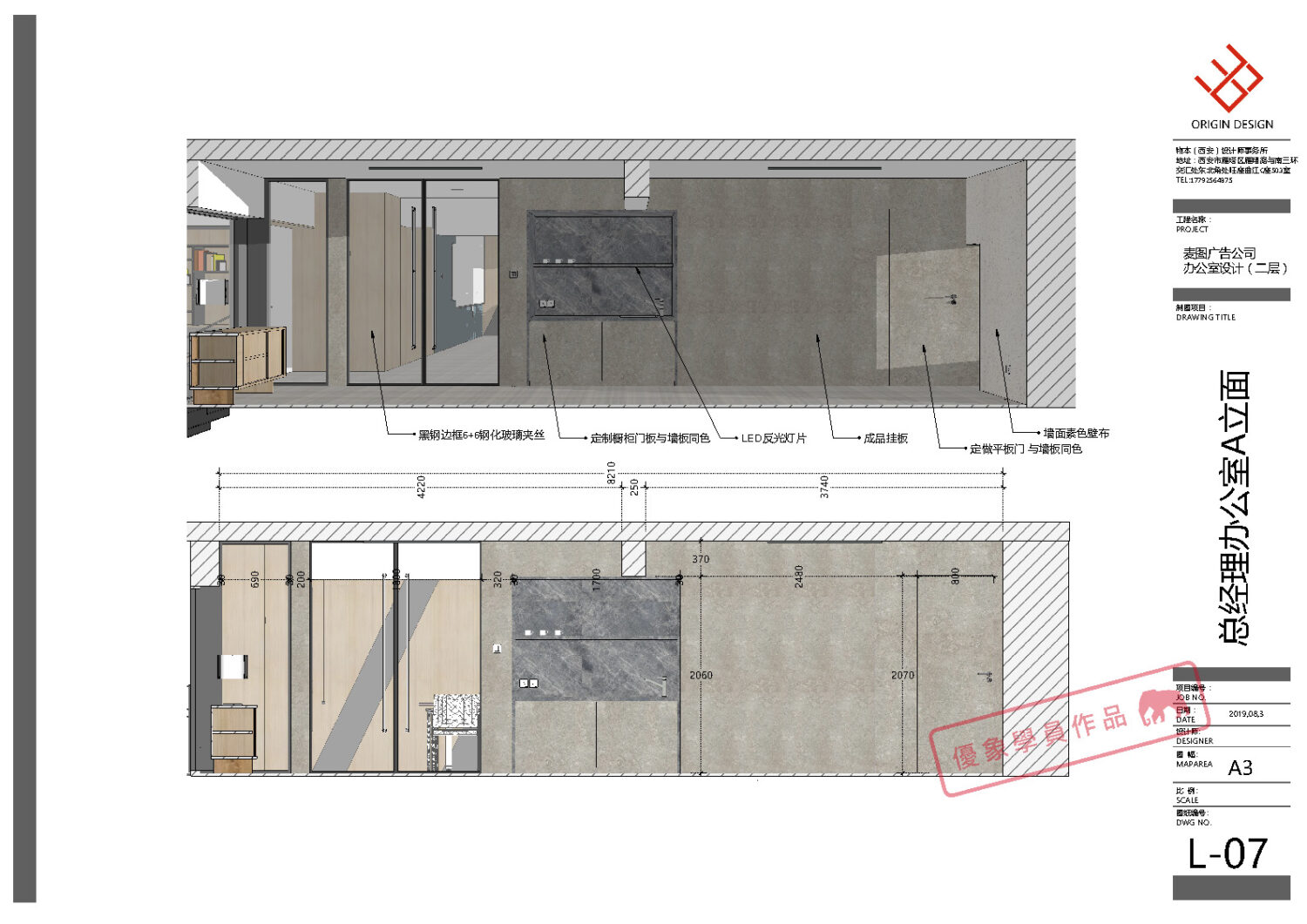

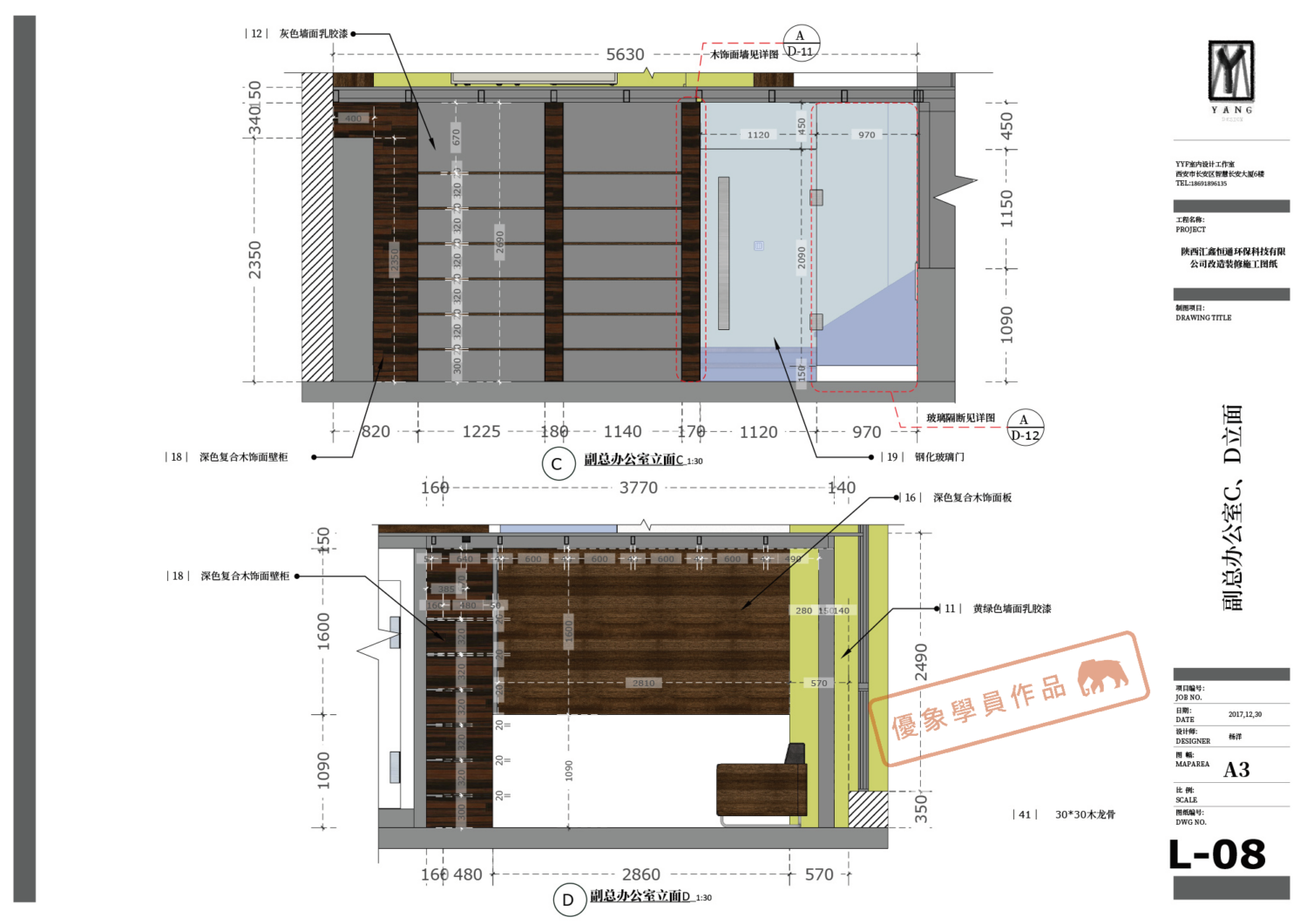

但是通过SketchUp所制作好的模型，就可以快速的进行所有平面和立面的输出，并且模型和图纸是无缝联动修改的。
尽管修改了一些结构模型，例如柱子的位置，相关联的里面都是一起被联动修改的，这样后期修改图纸的出错机会就大大减少了。

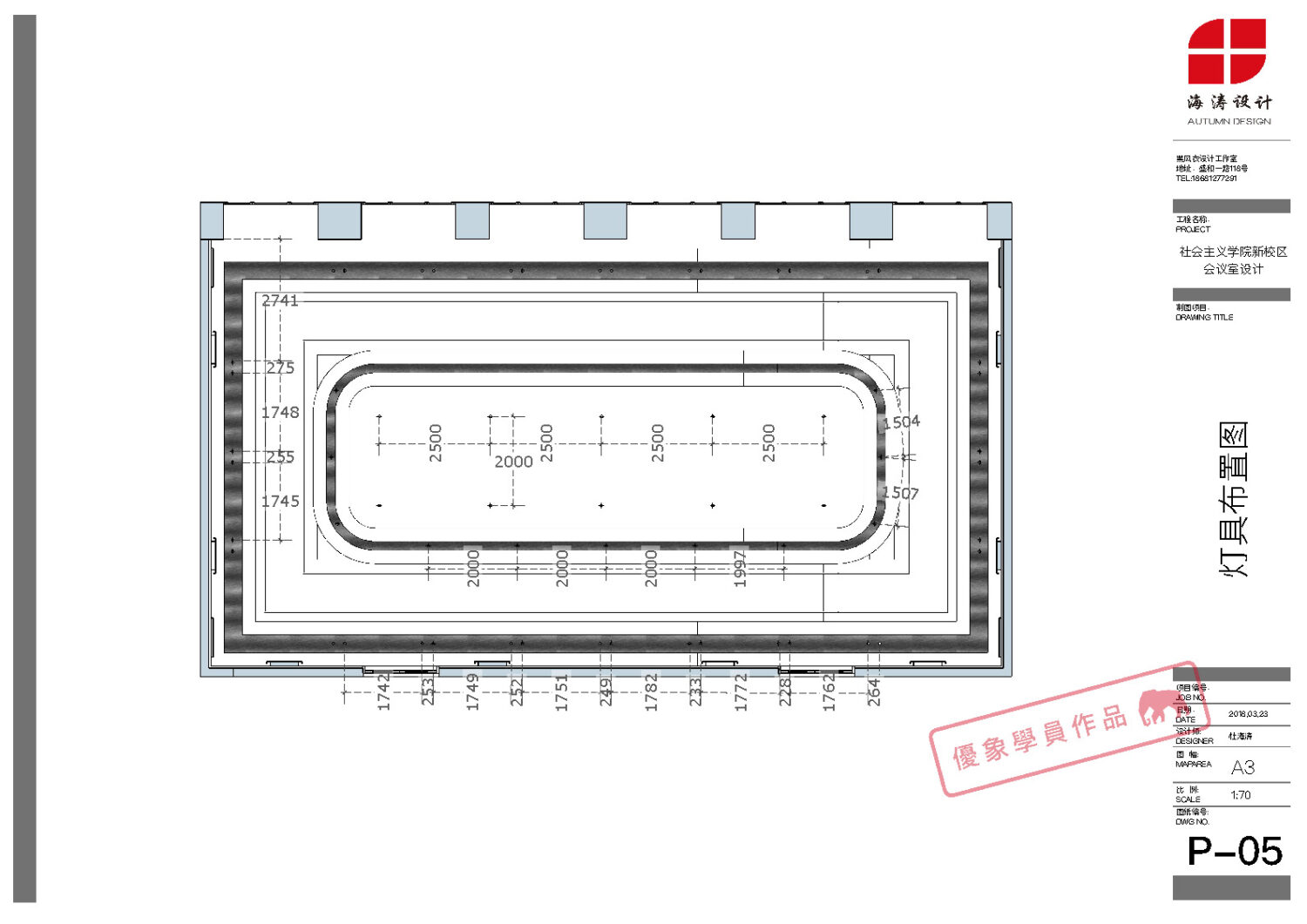

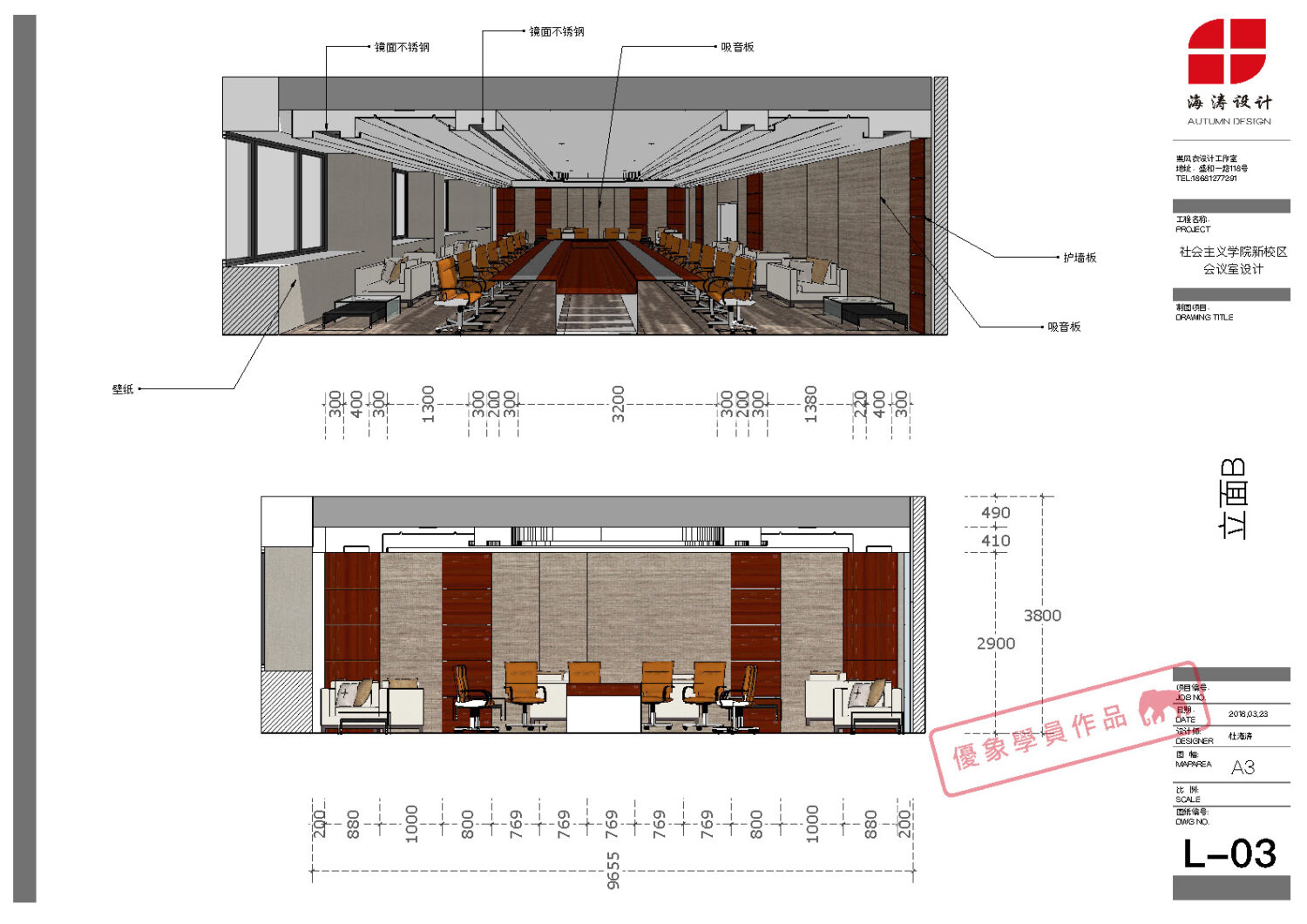

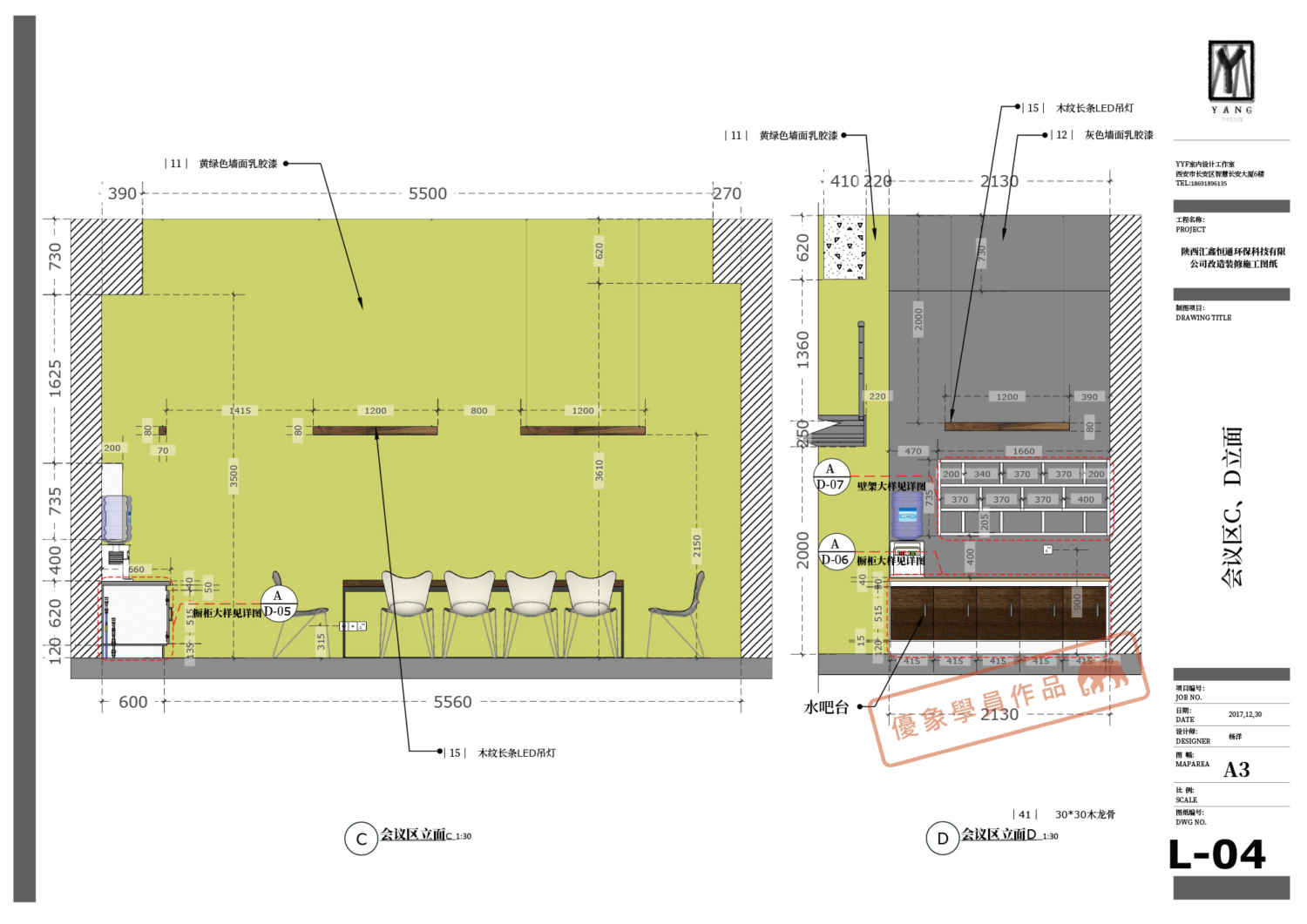

项目三：会议室设计

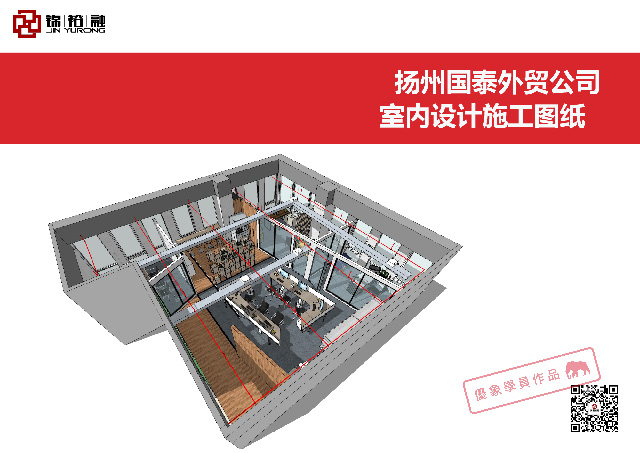

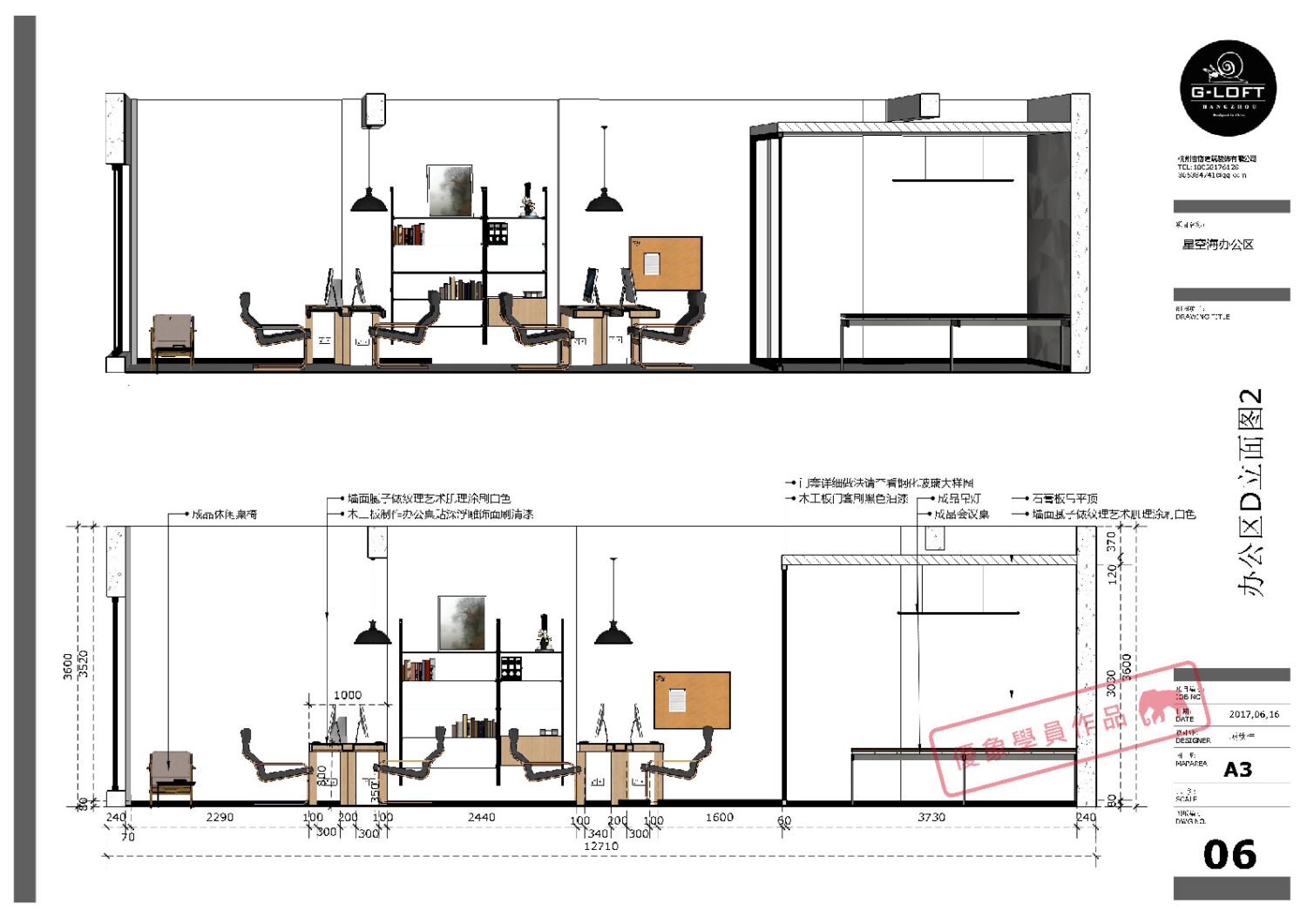

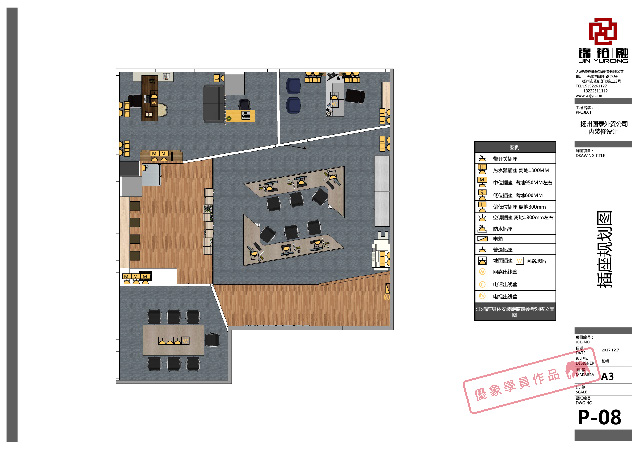

项目四：外贸公司办公室

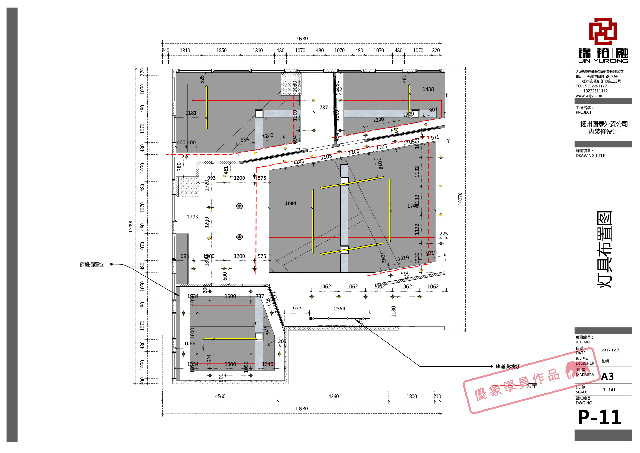

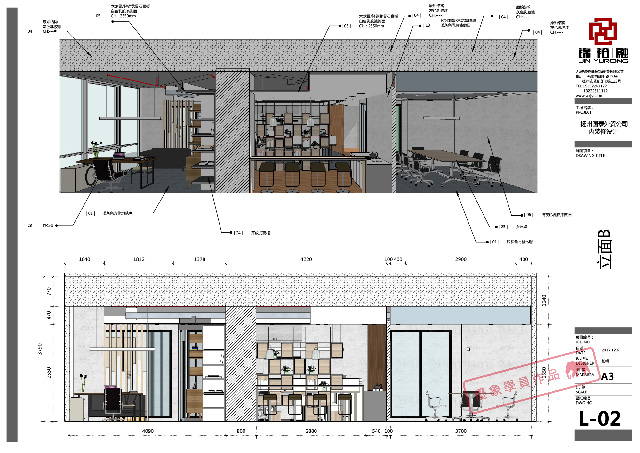

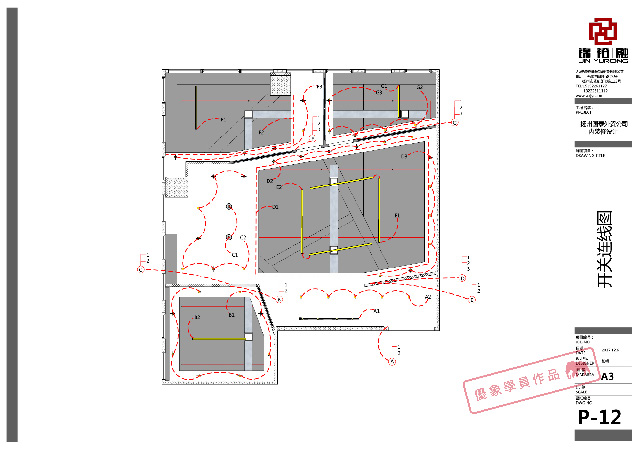

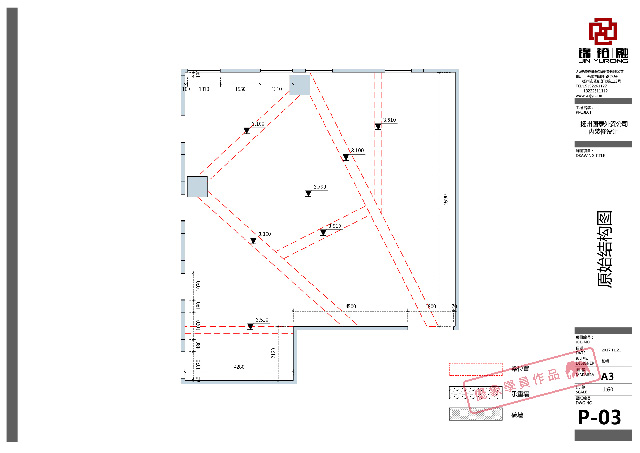

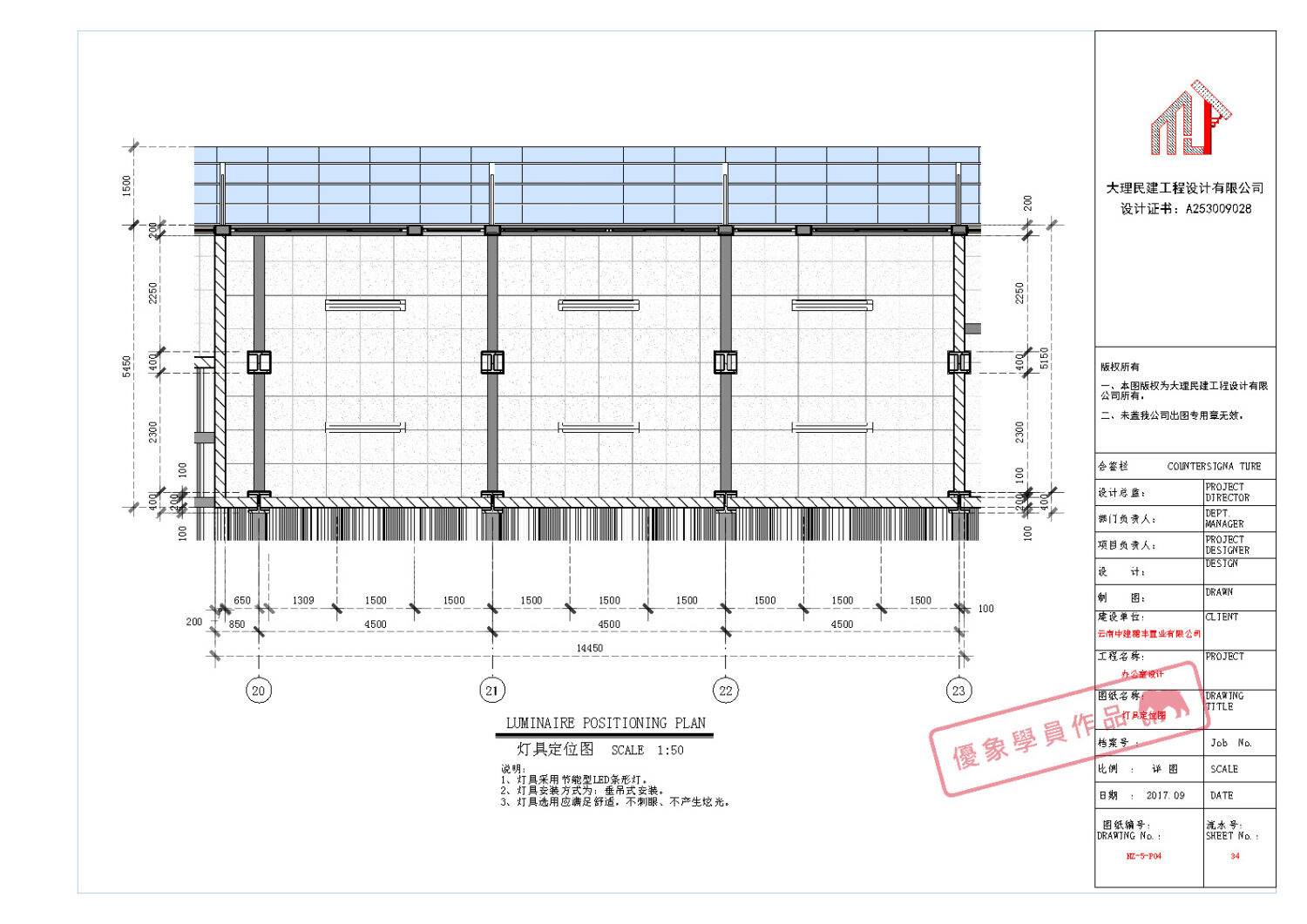

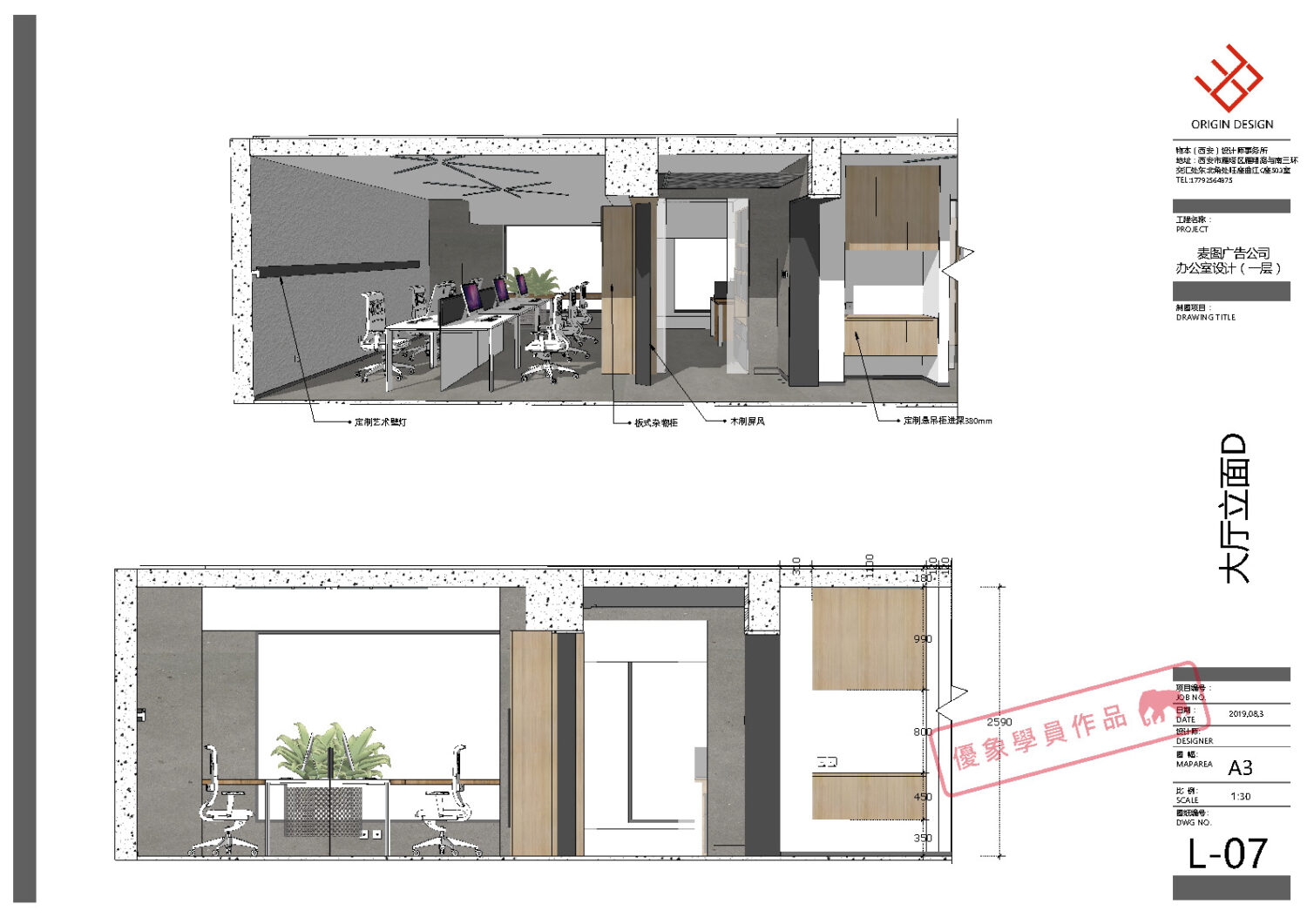

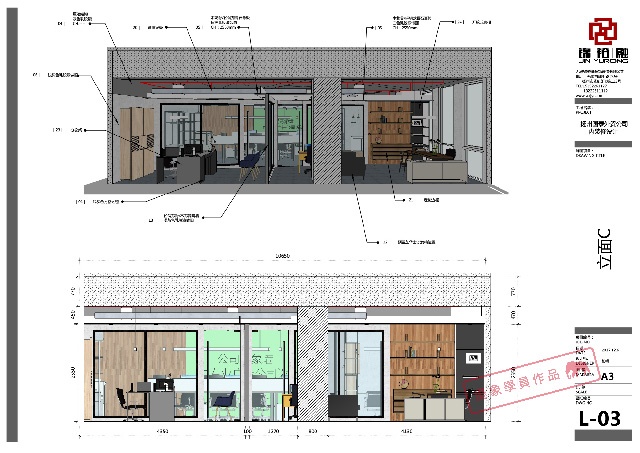

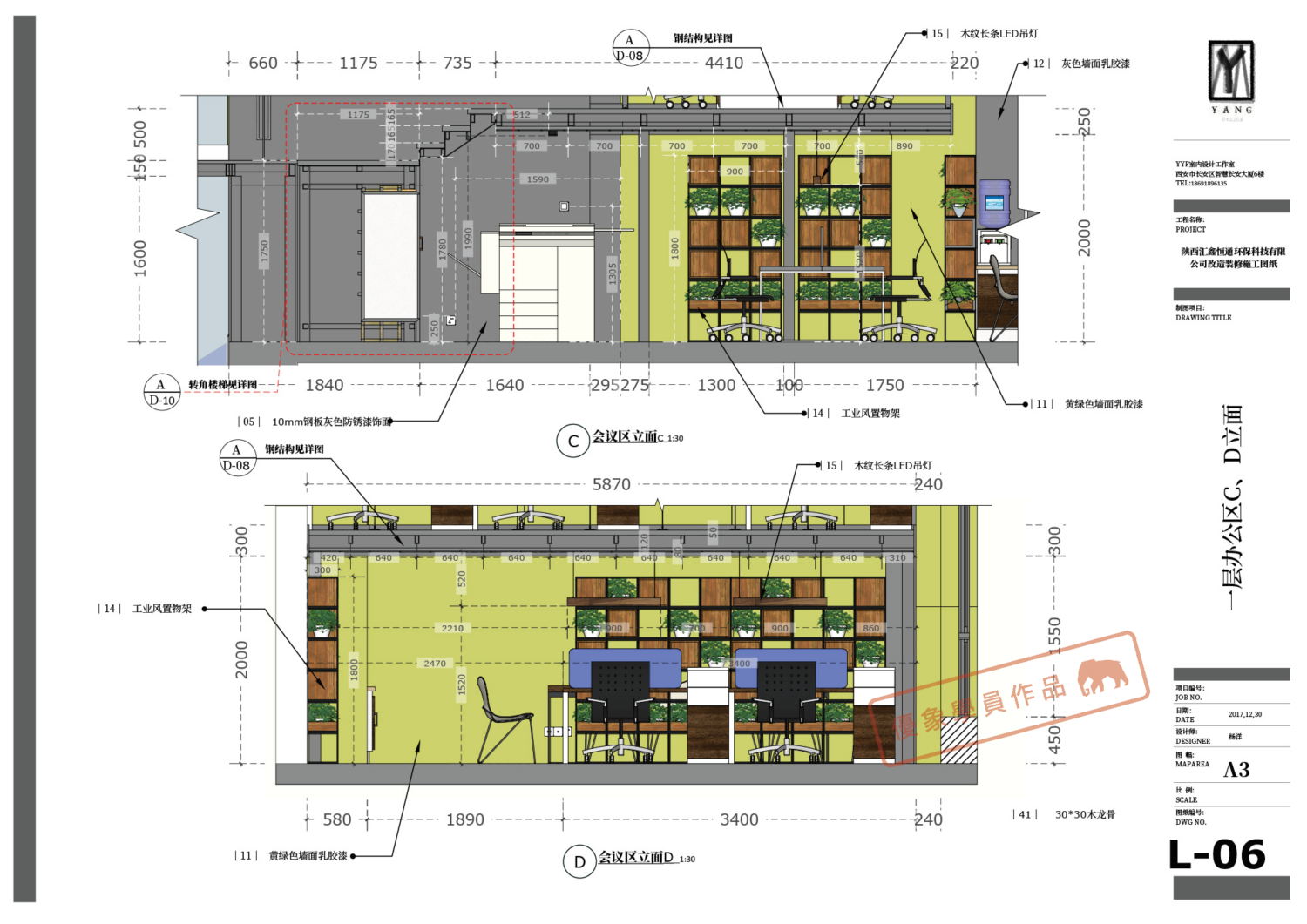

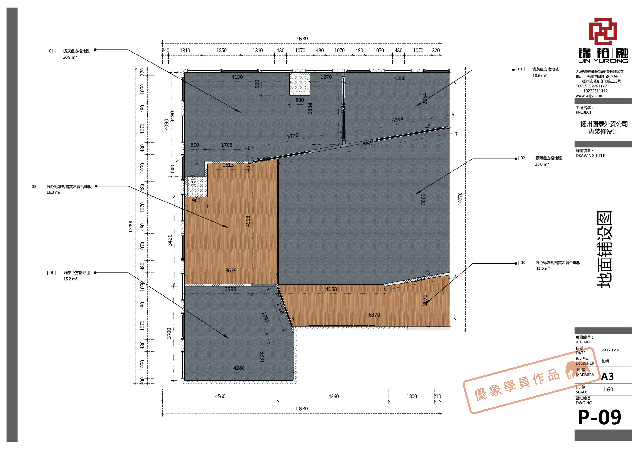

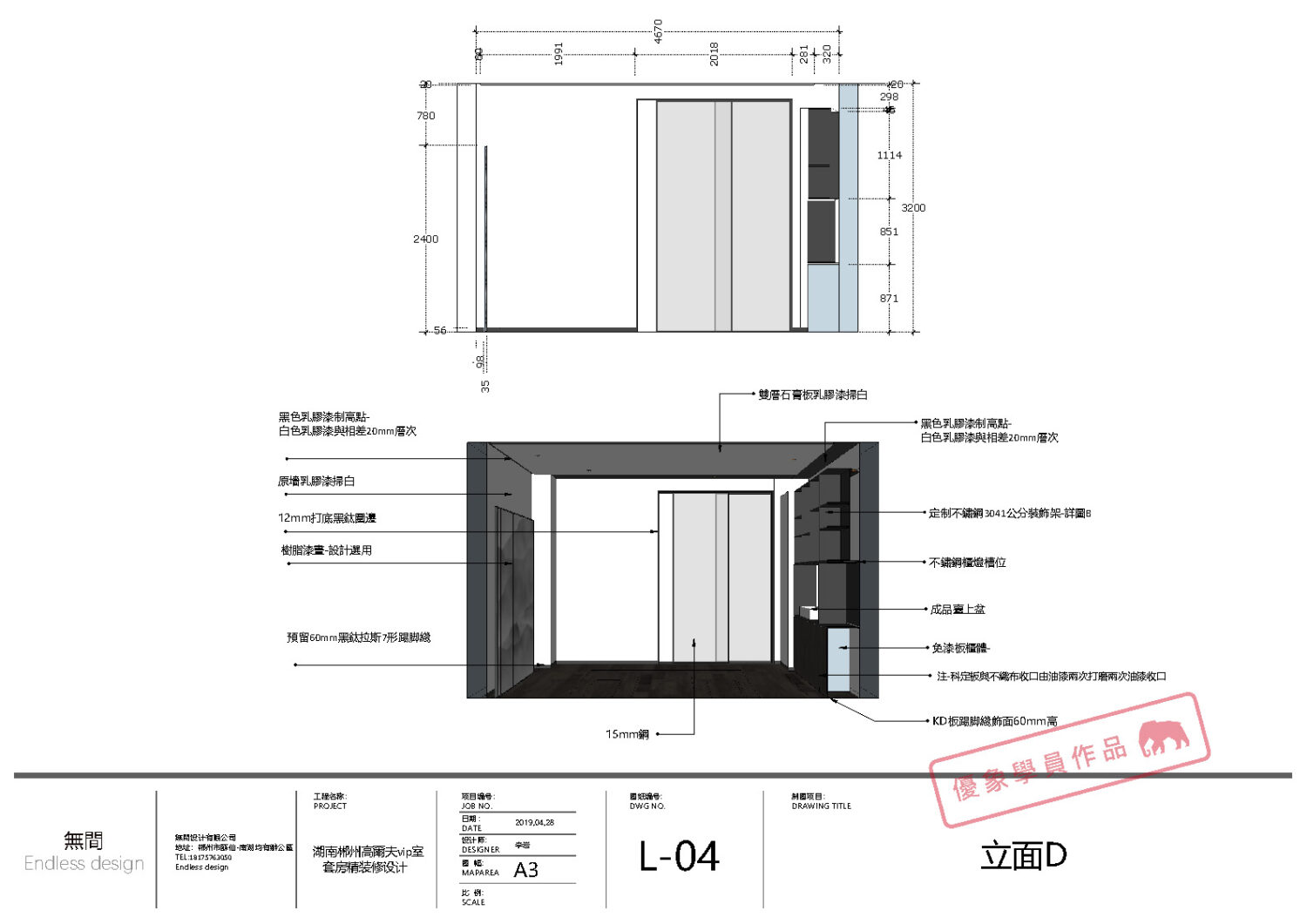

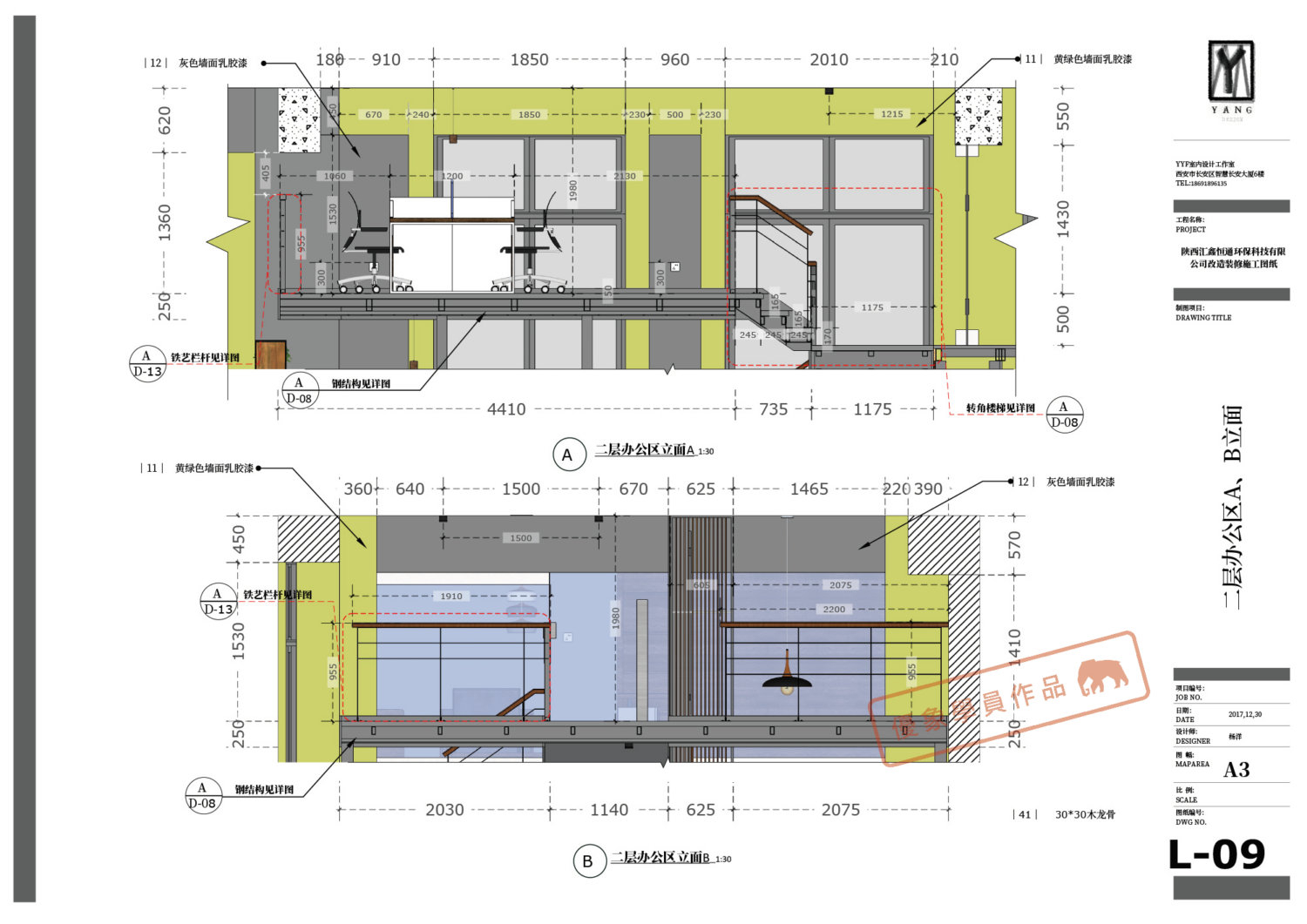

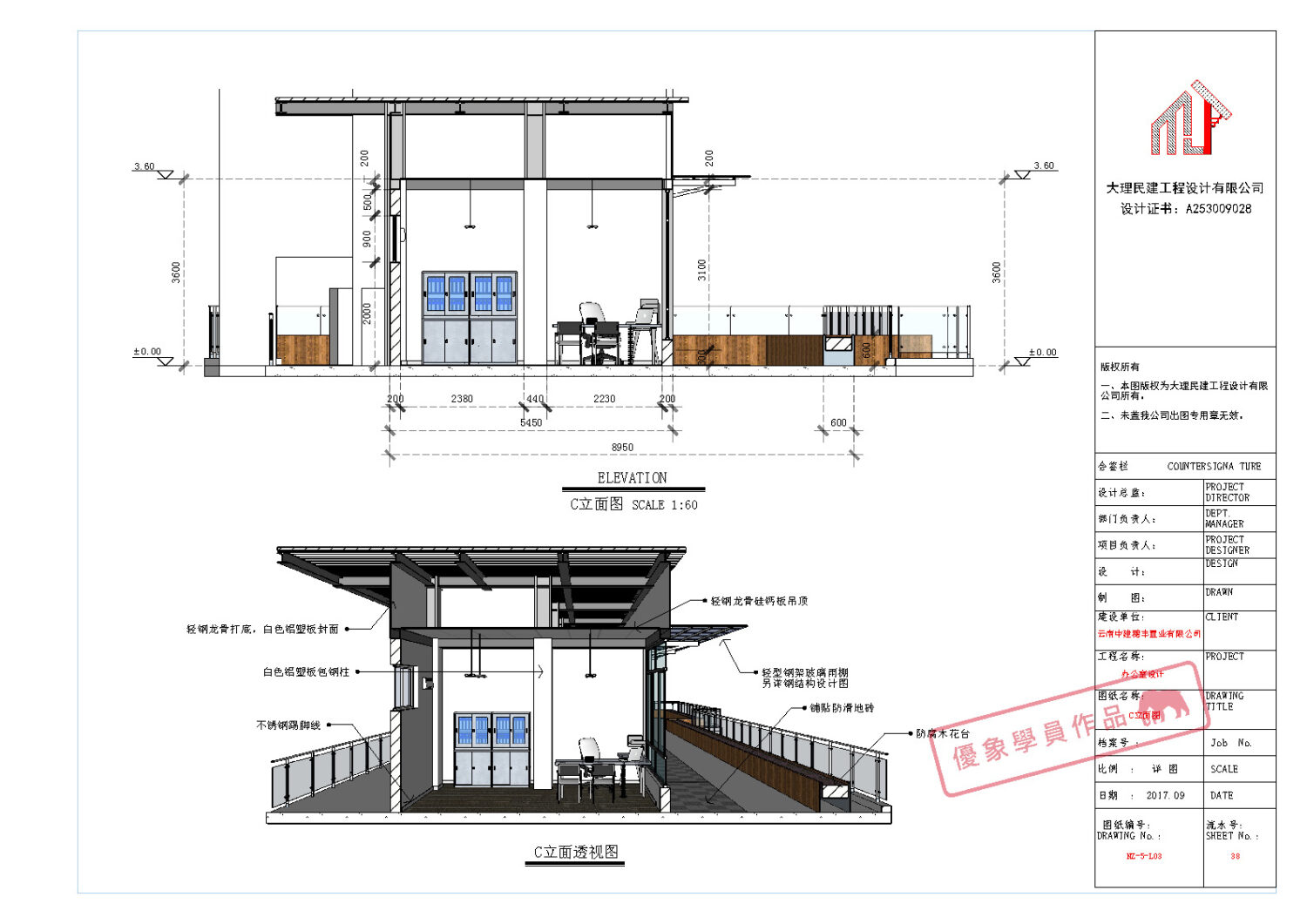

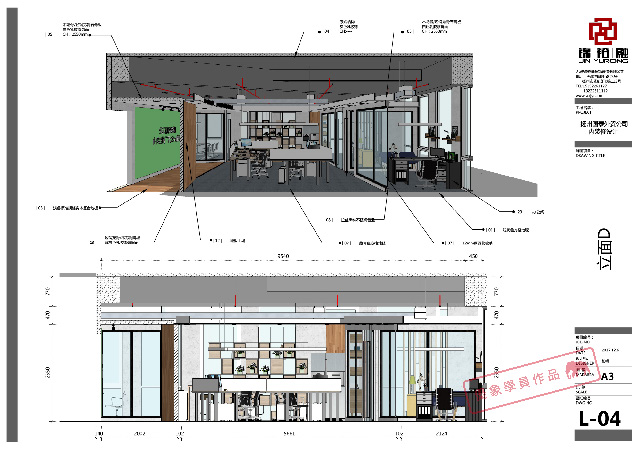

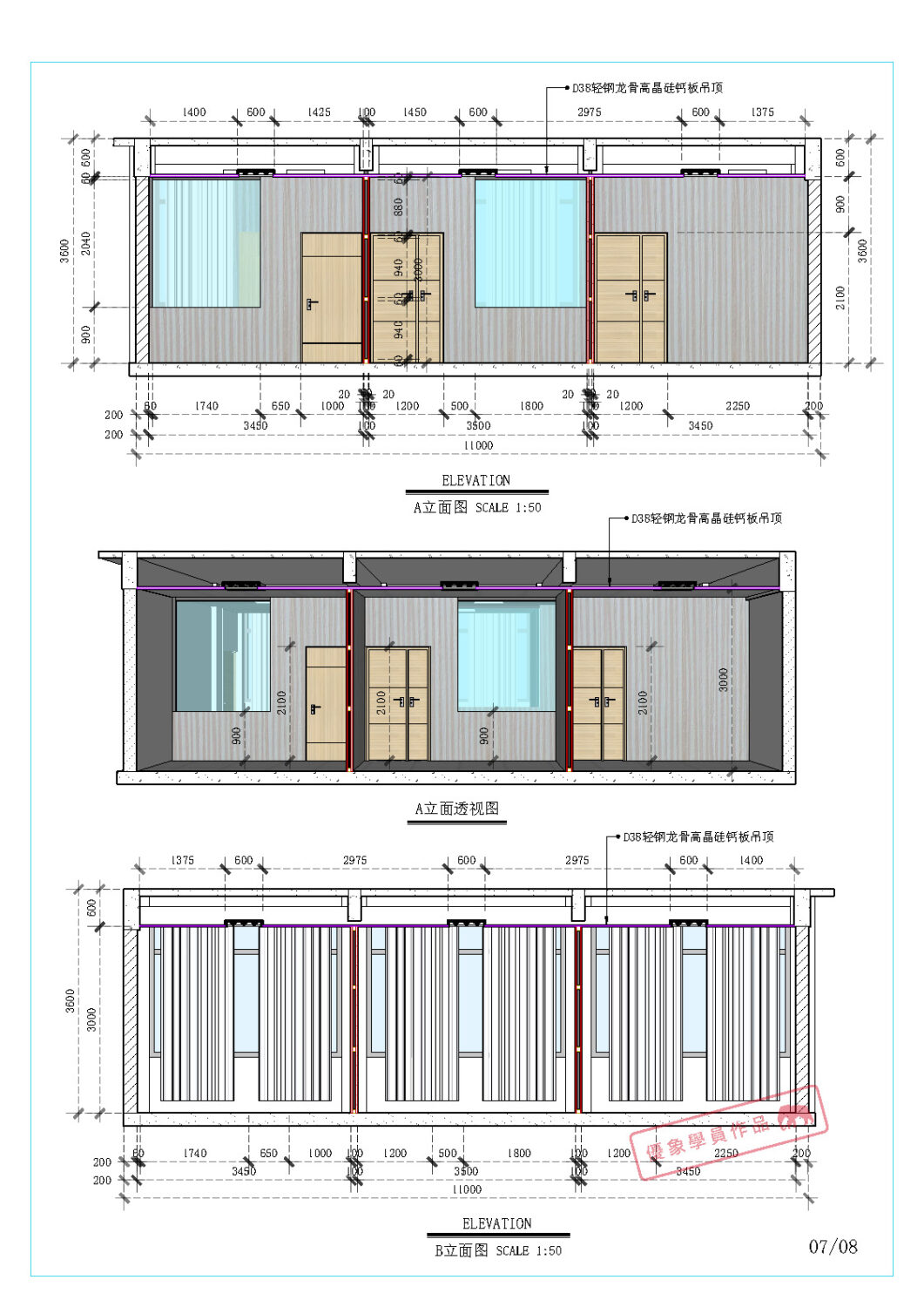

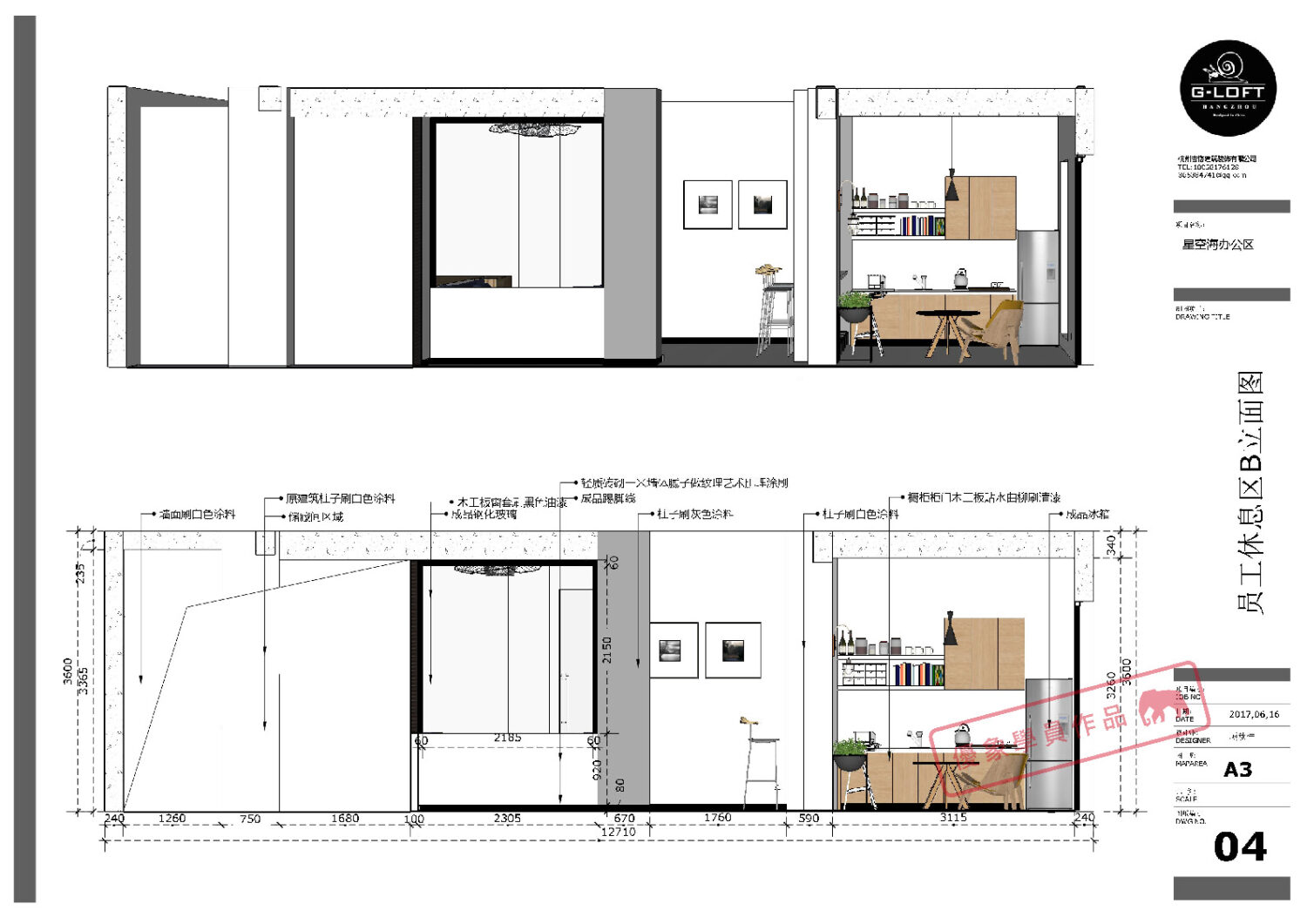

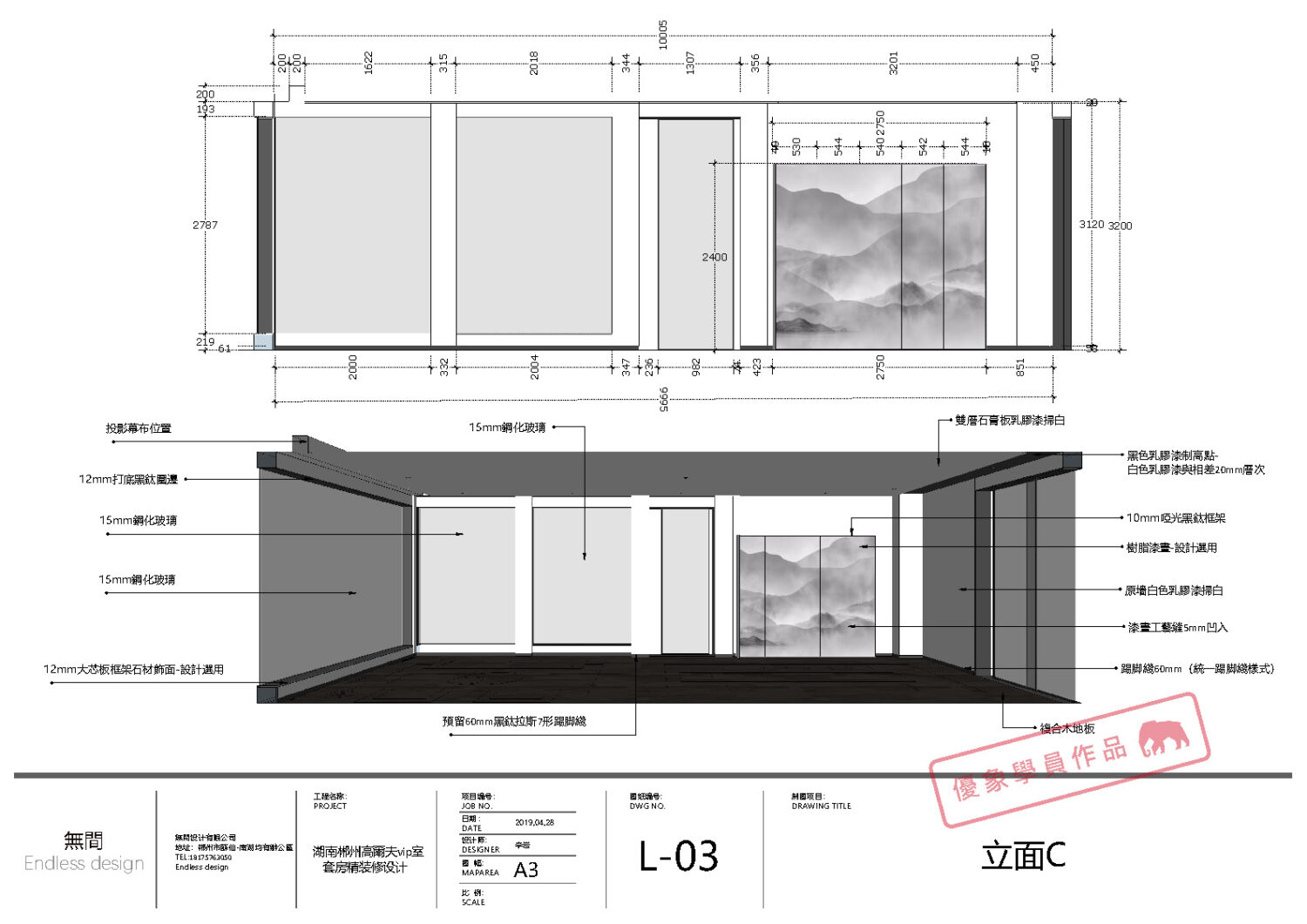

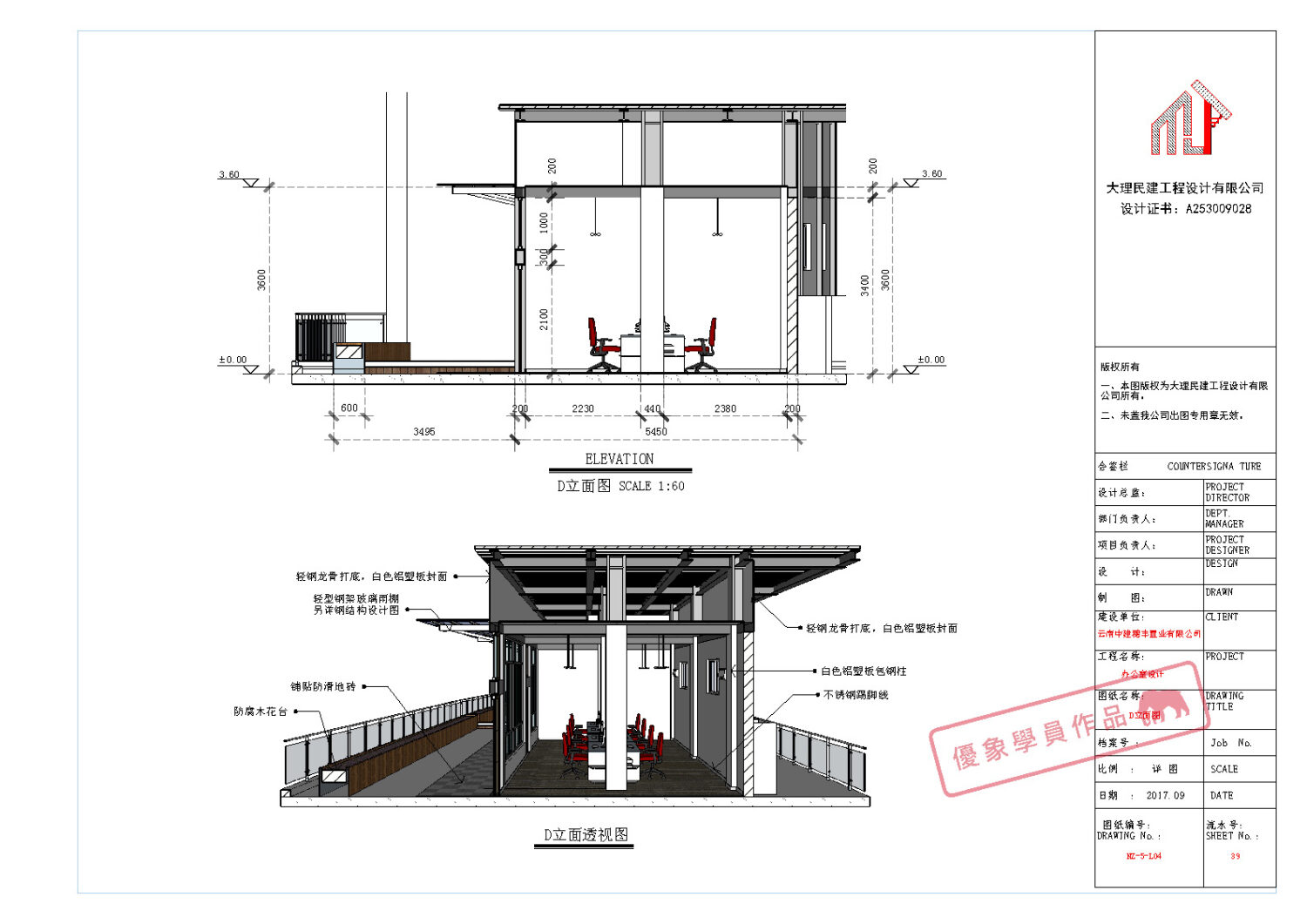

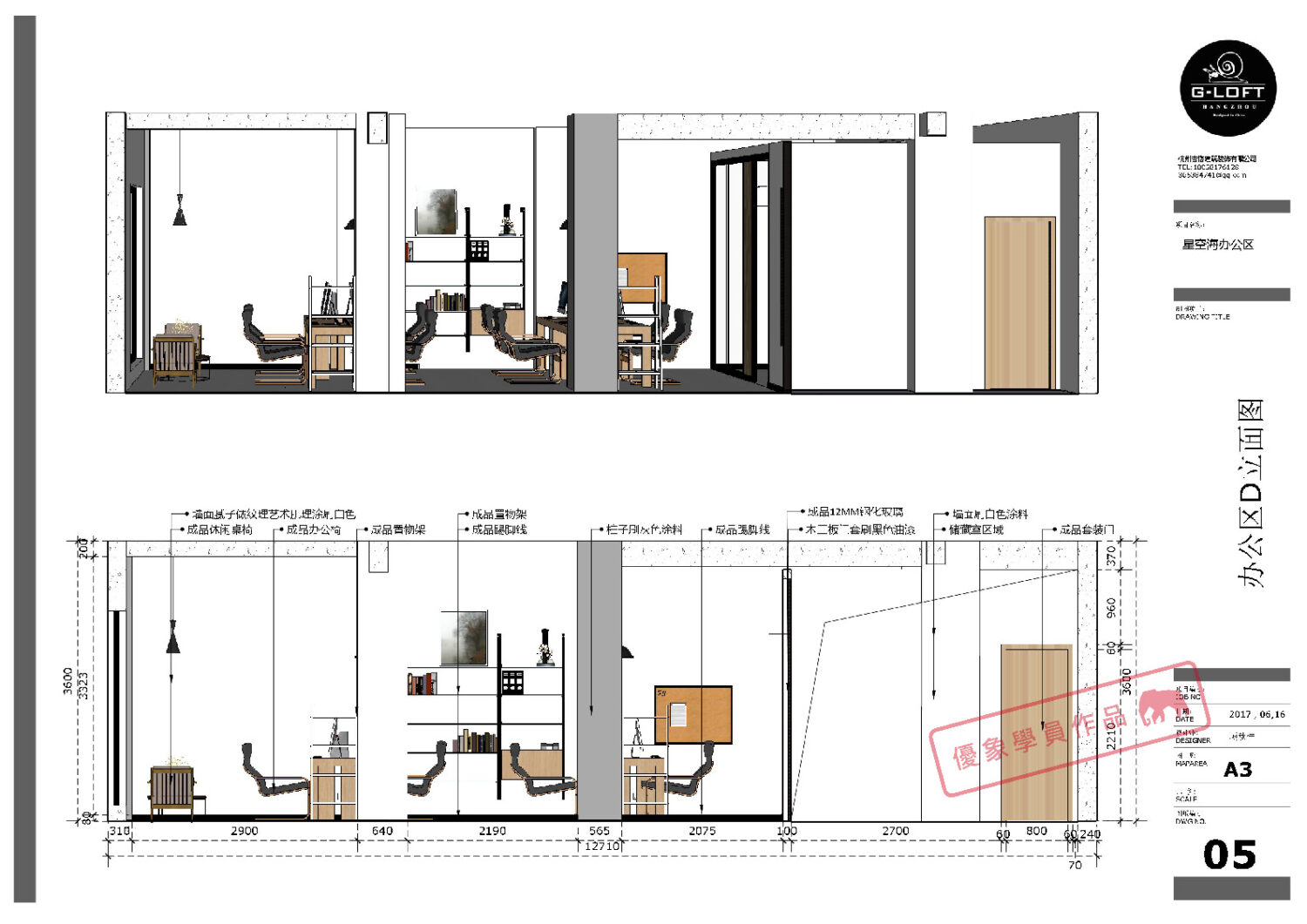

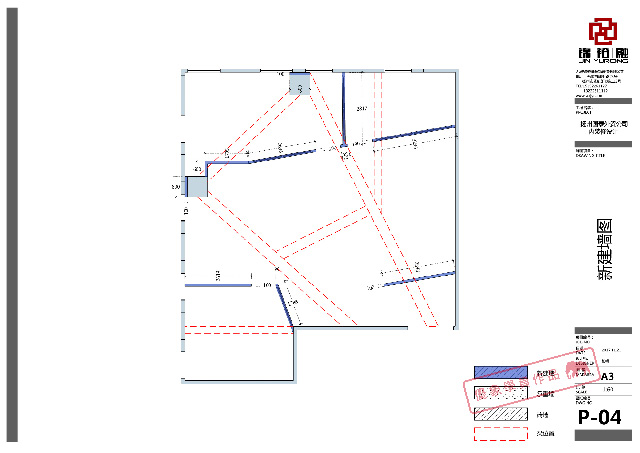

施工图中的立面有时候是倾斜的，例如这个模型中的间墙。对于LayOut出图是有有效的解决方案来表现的。
图纸中使用了共享标签材料的功能，这样可以把一个标签材料使用到多个图纸中，一旦名称被修改，所有图纸都是被同步修改的。

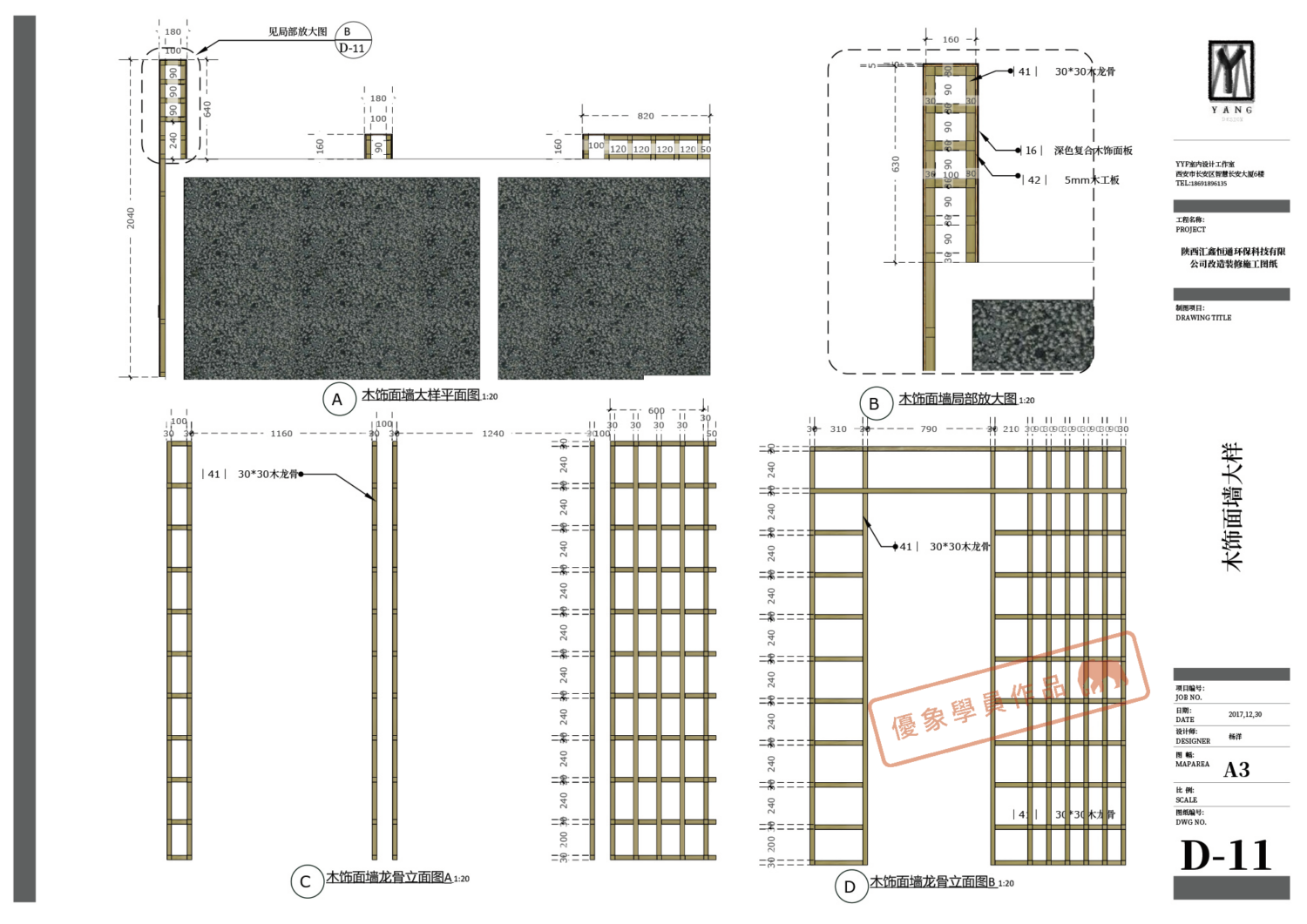

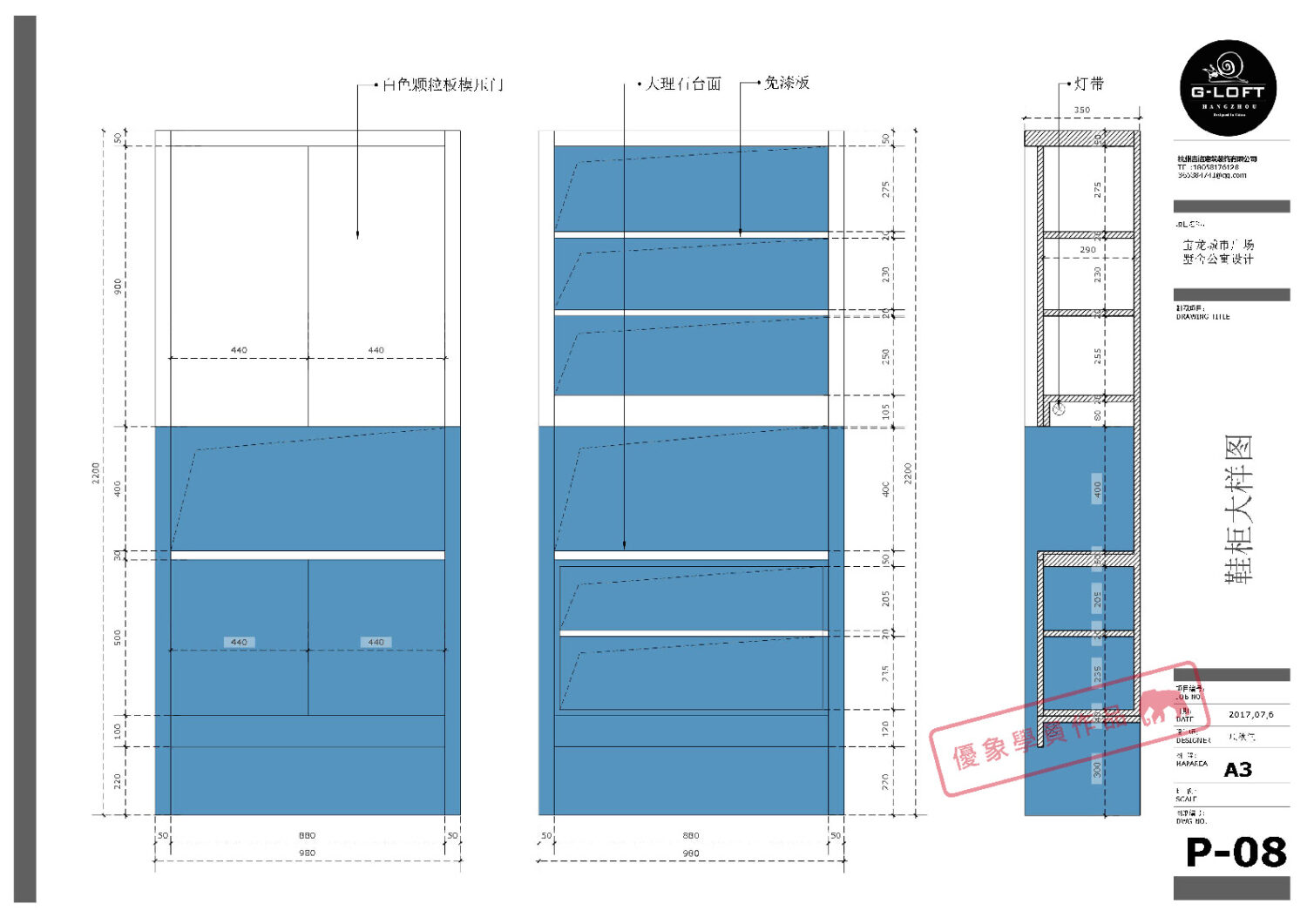

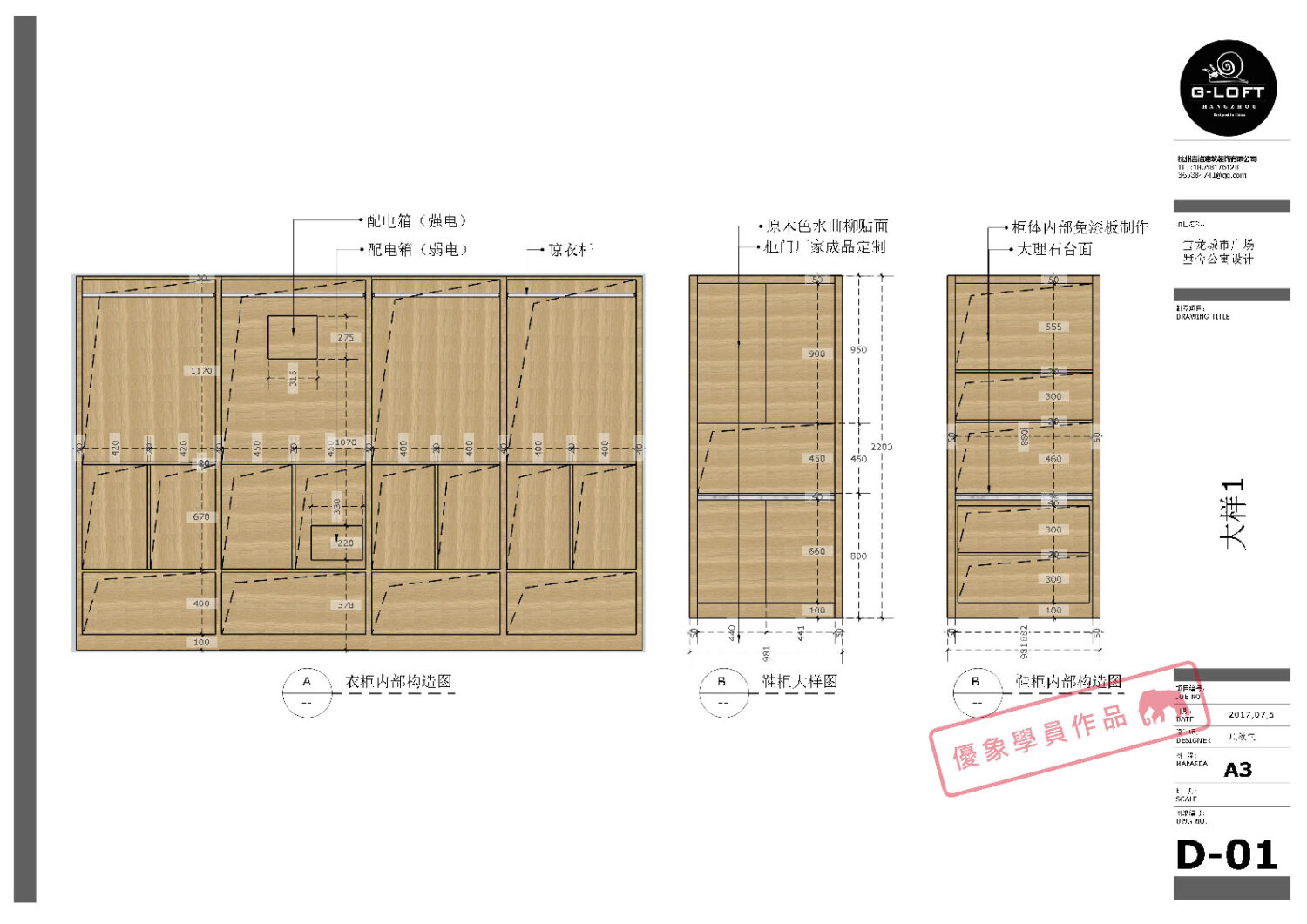

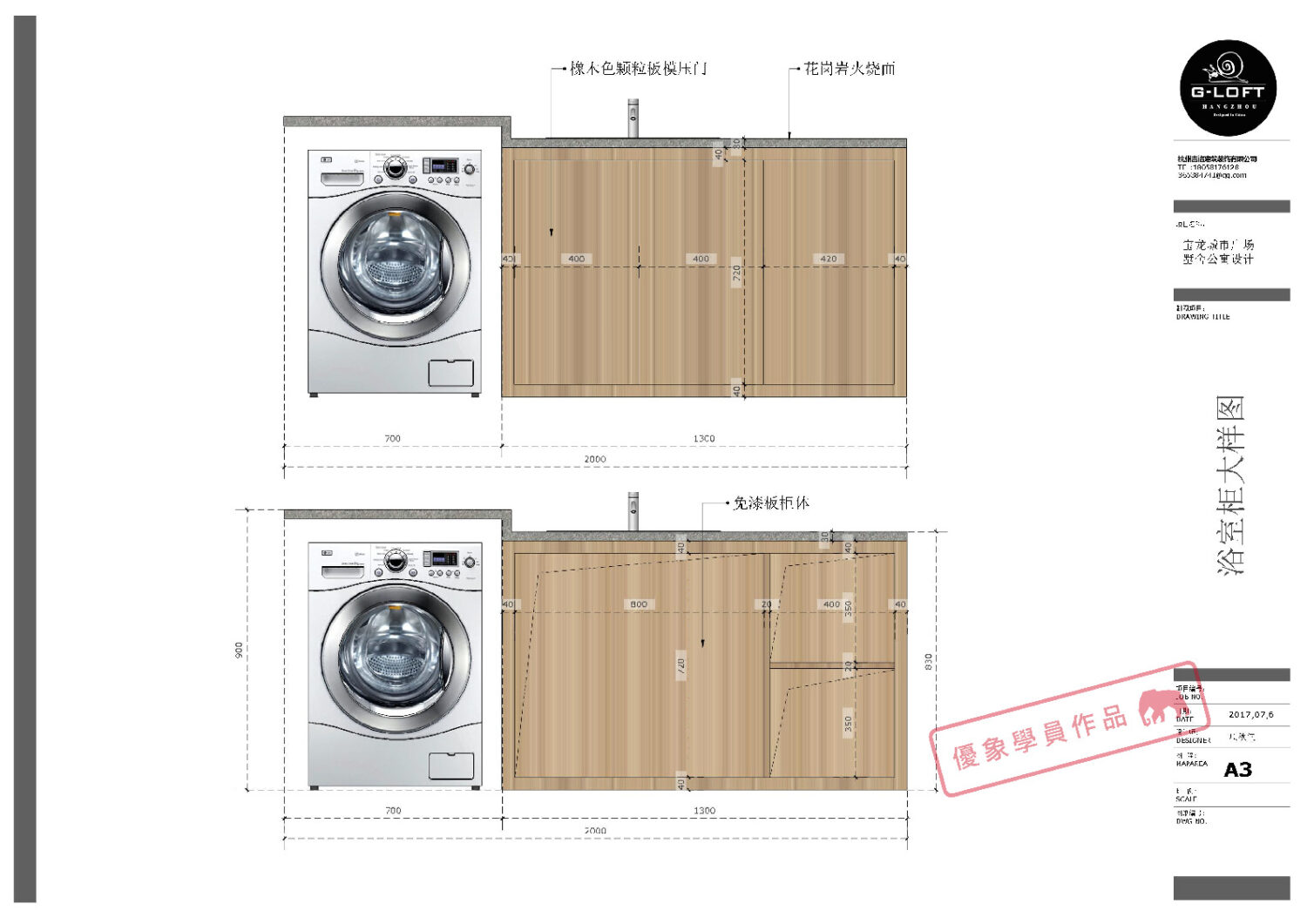

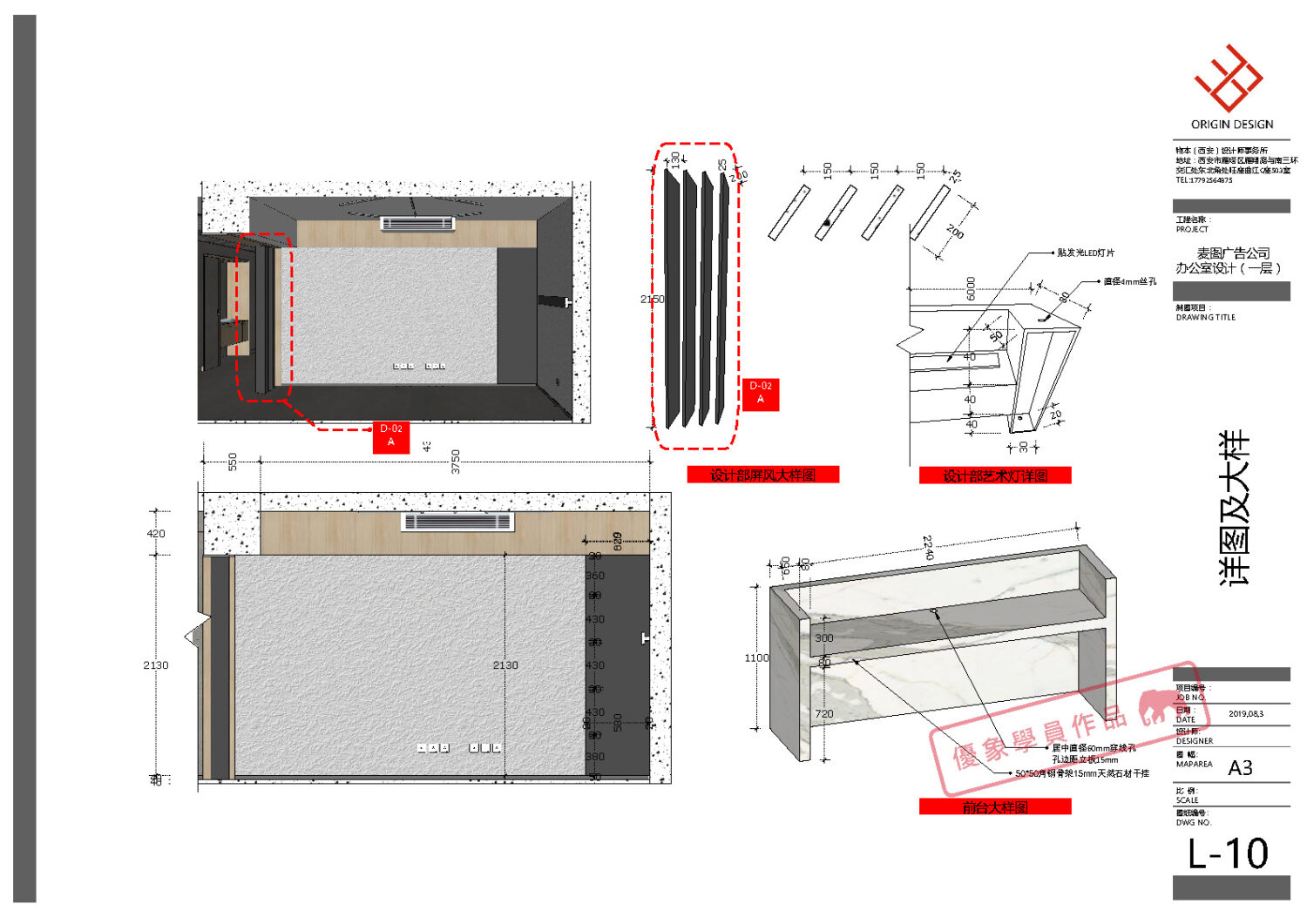

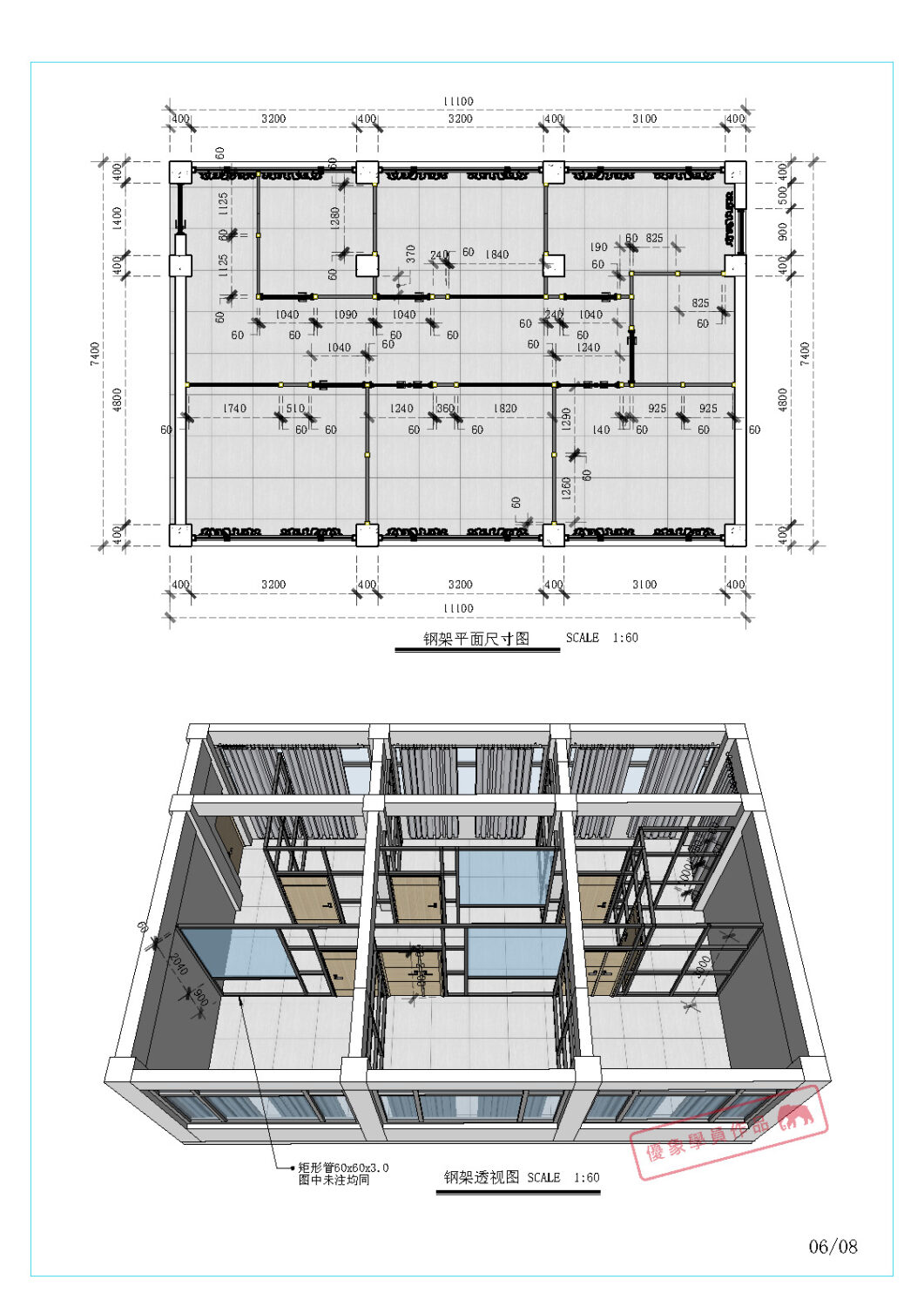

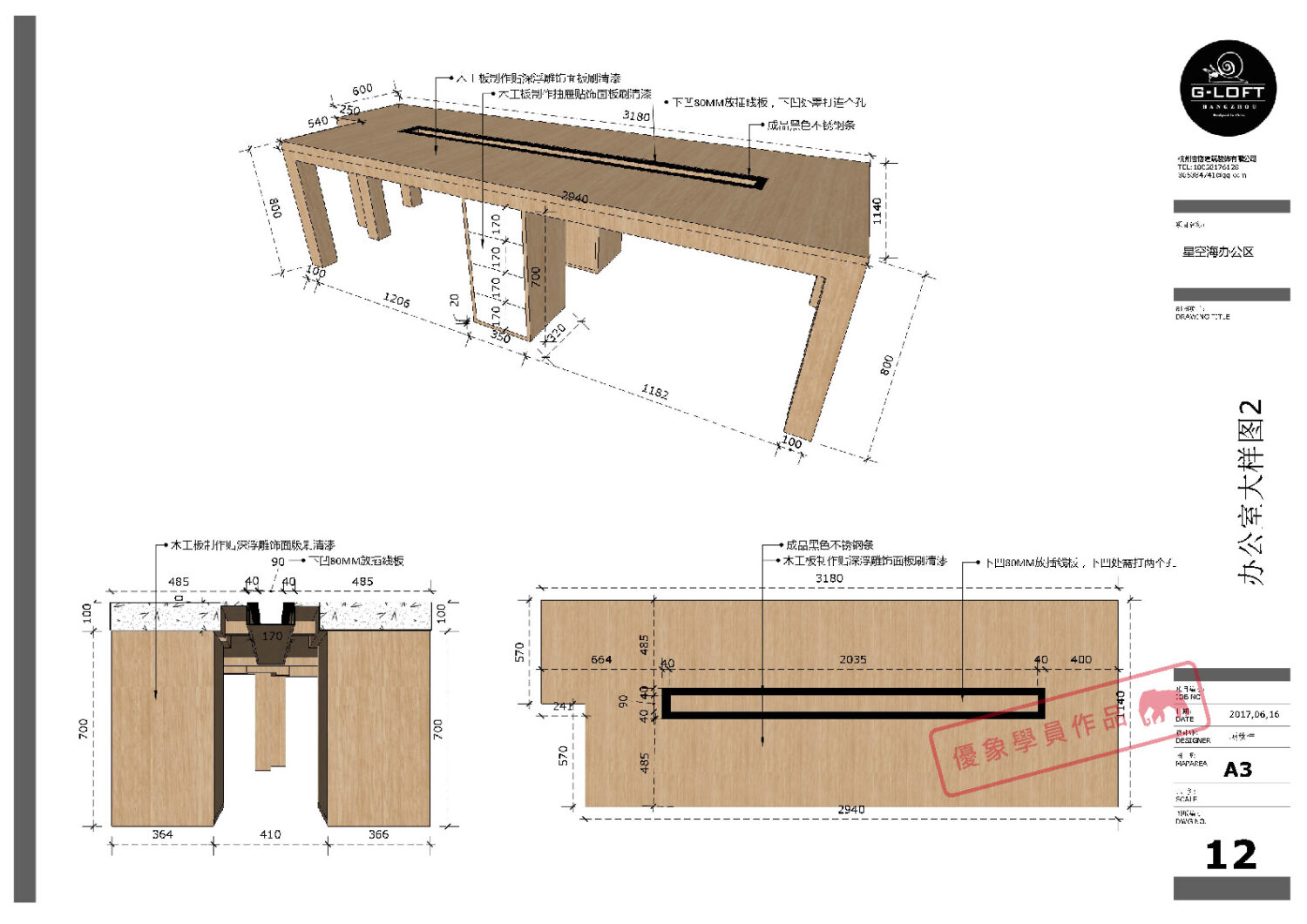

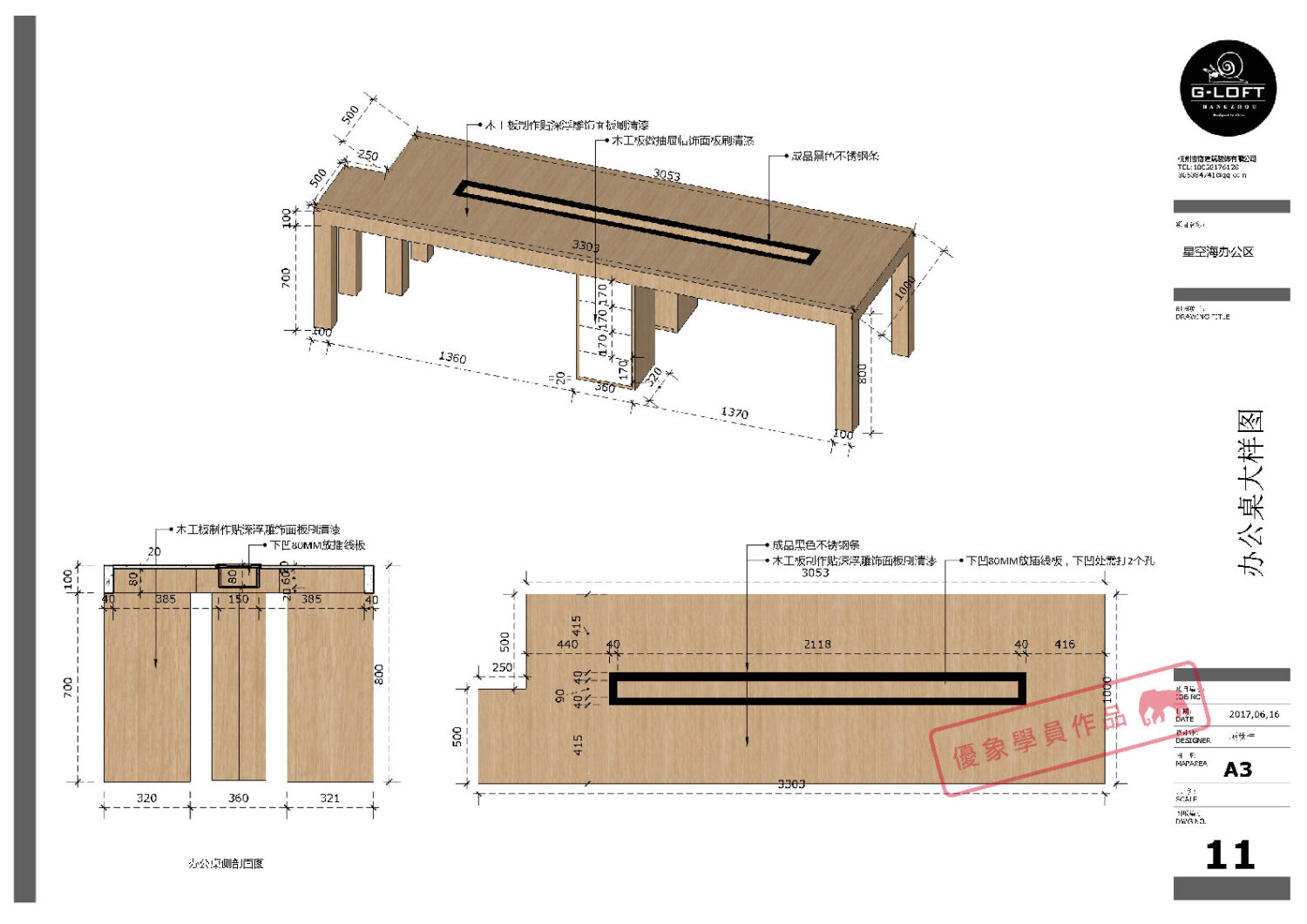

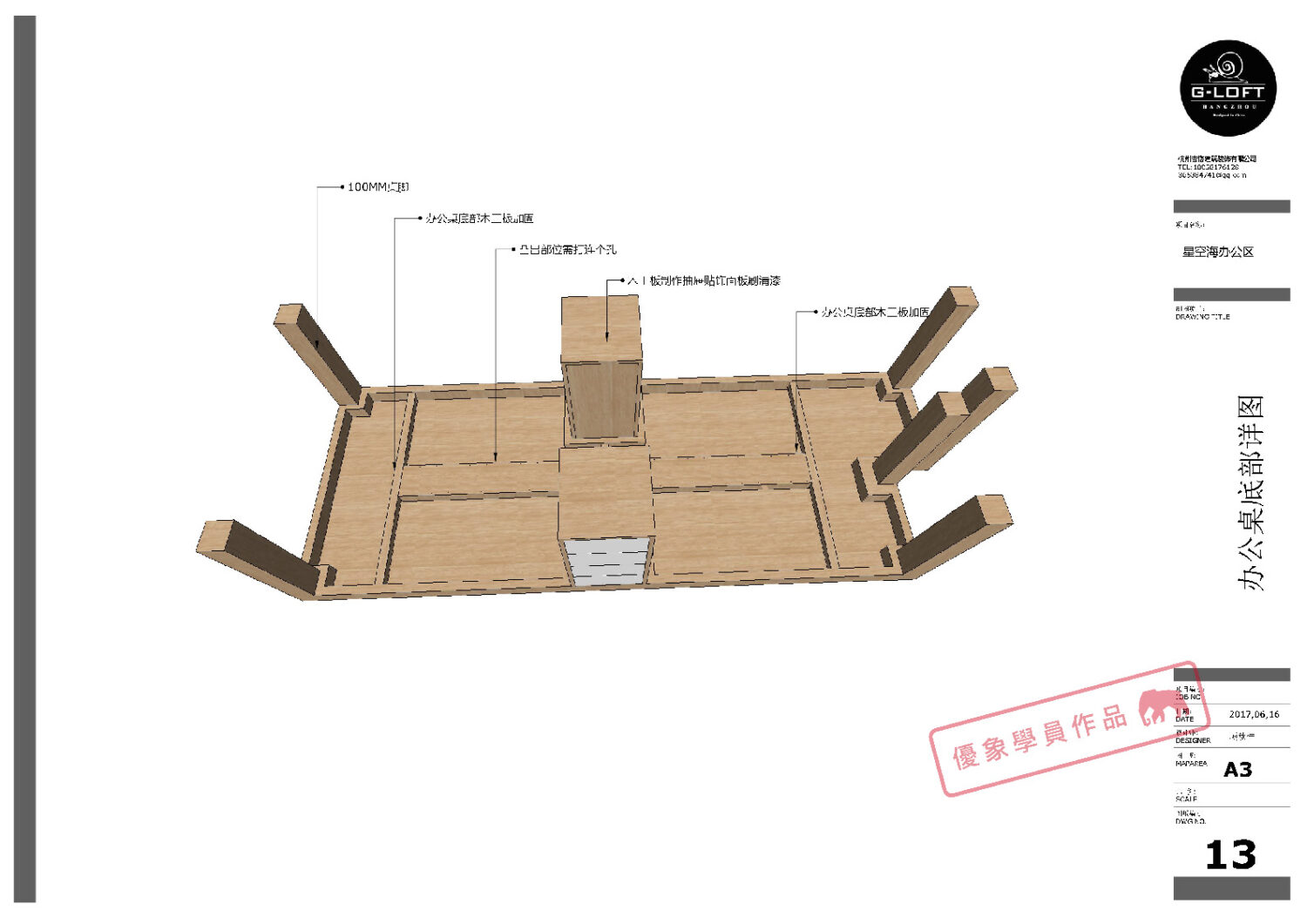

并且设计师对部分造型需要单独说明的，进行了图纸的输出表现，更加清晰说明单独构件的制作要求和尺寸。

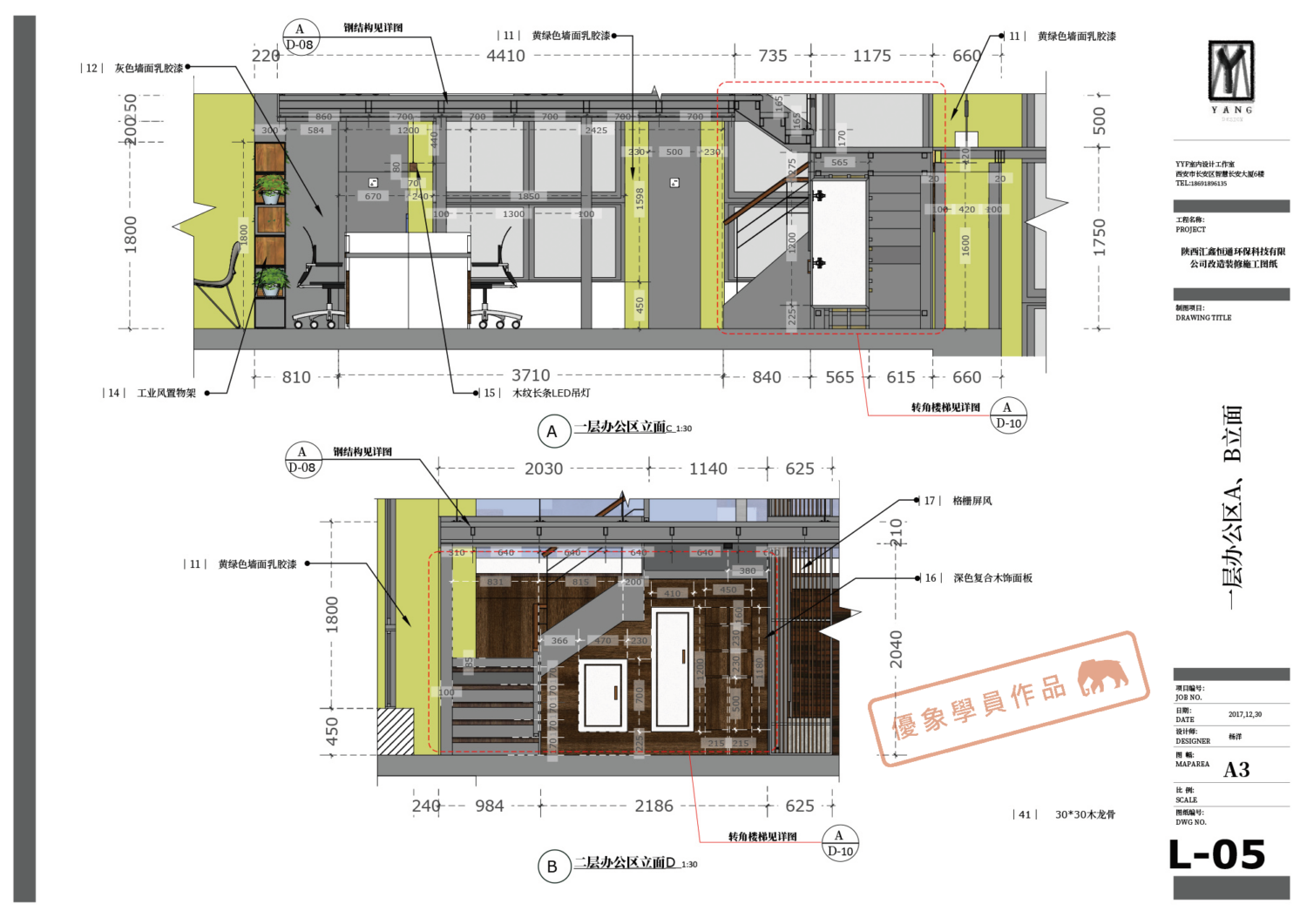

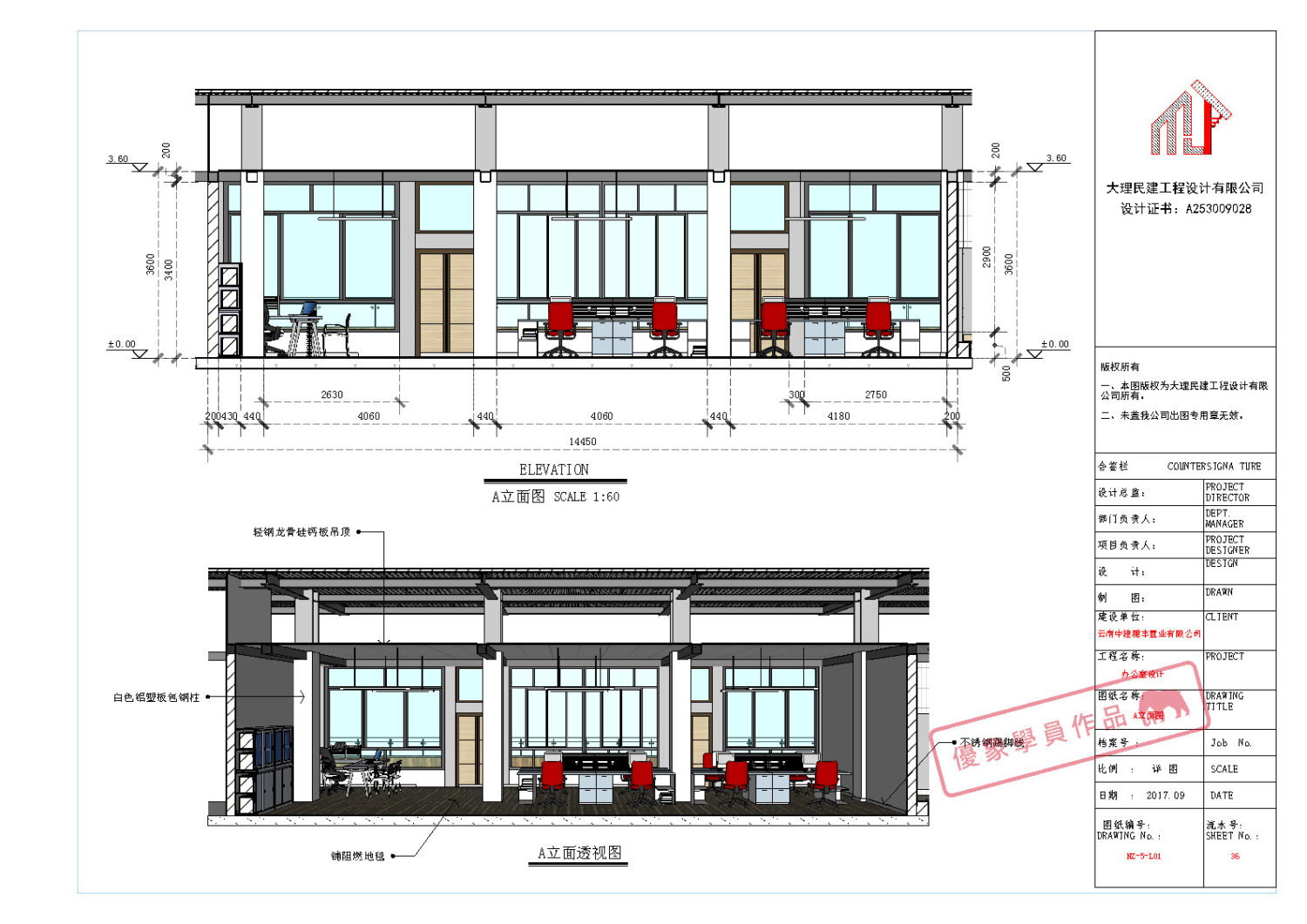

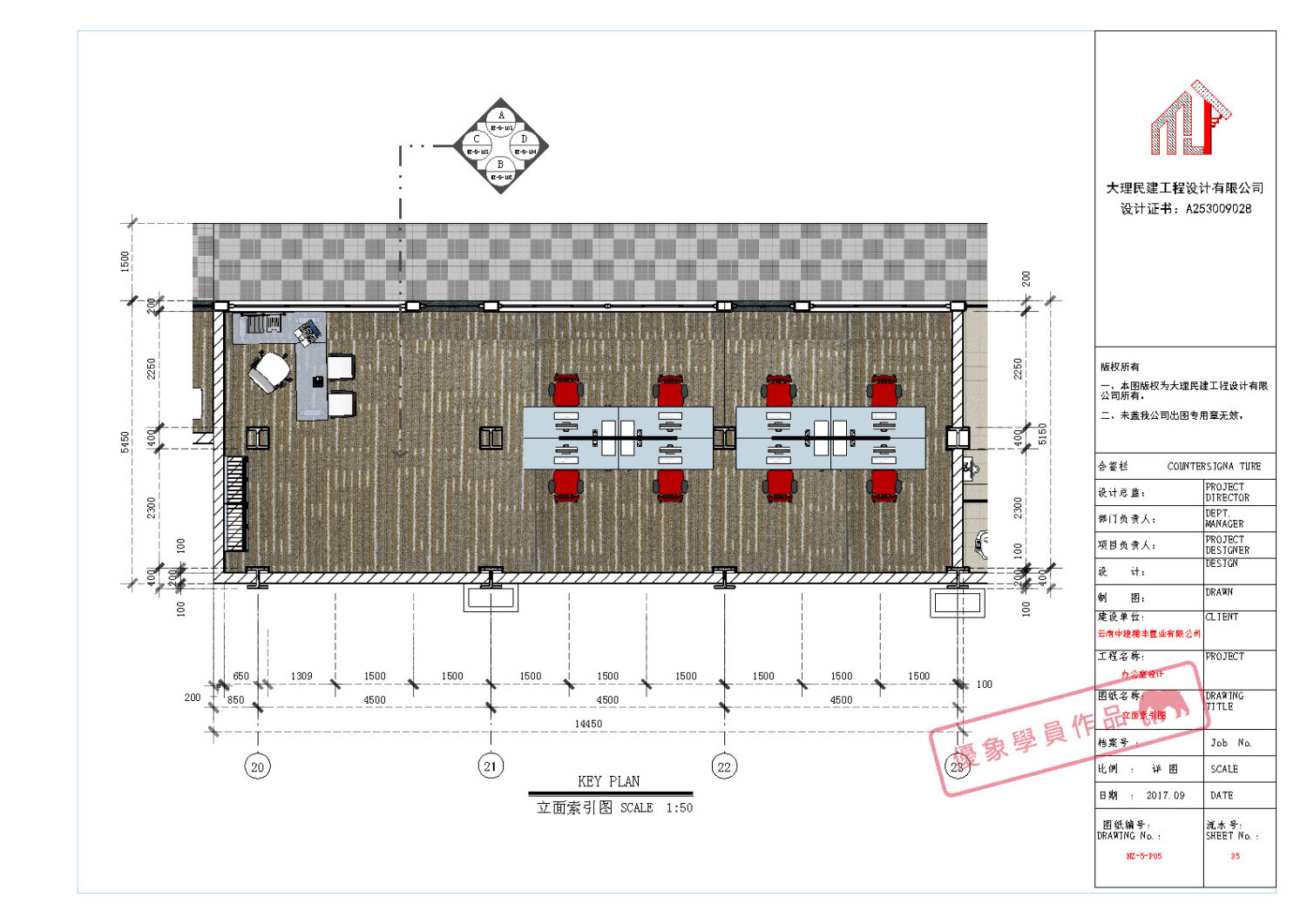

项目五：办公室装修设计

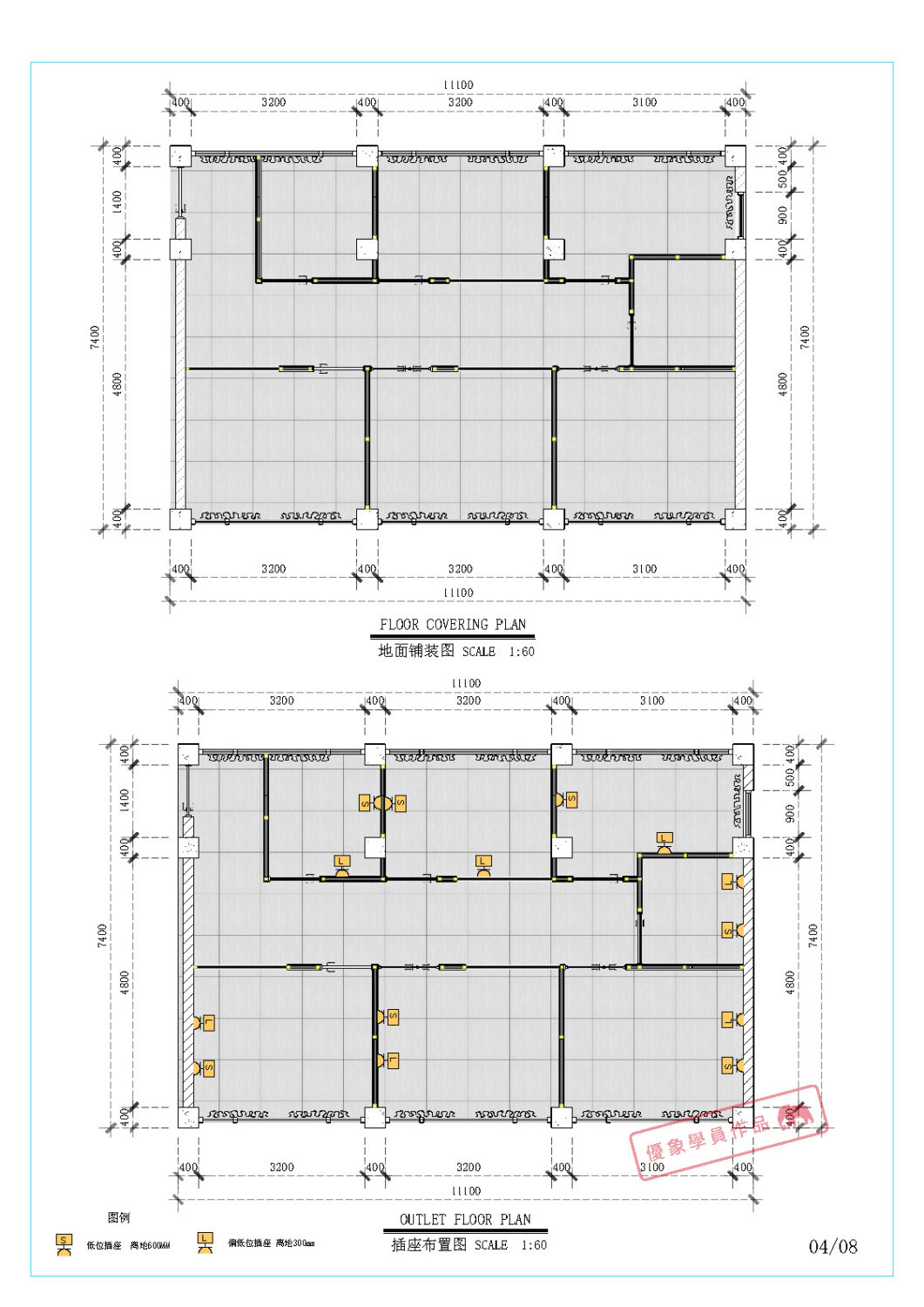

模型做好之后，可以马上出图，设计师不需要依赖绘图员也可以单独进行图纸输出。
设计师和绘图员直接的沟通成本是巨大的，特别是外包出图的图纸，沟通过程也很痛苦。
以这个案例为例，设计师自己完成了模型的设计，花费1个小时，就可以输出接下来的所有图纸了，足够应付甲方的需要。

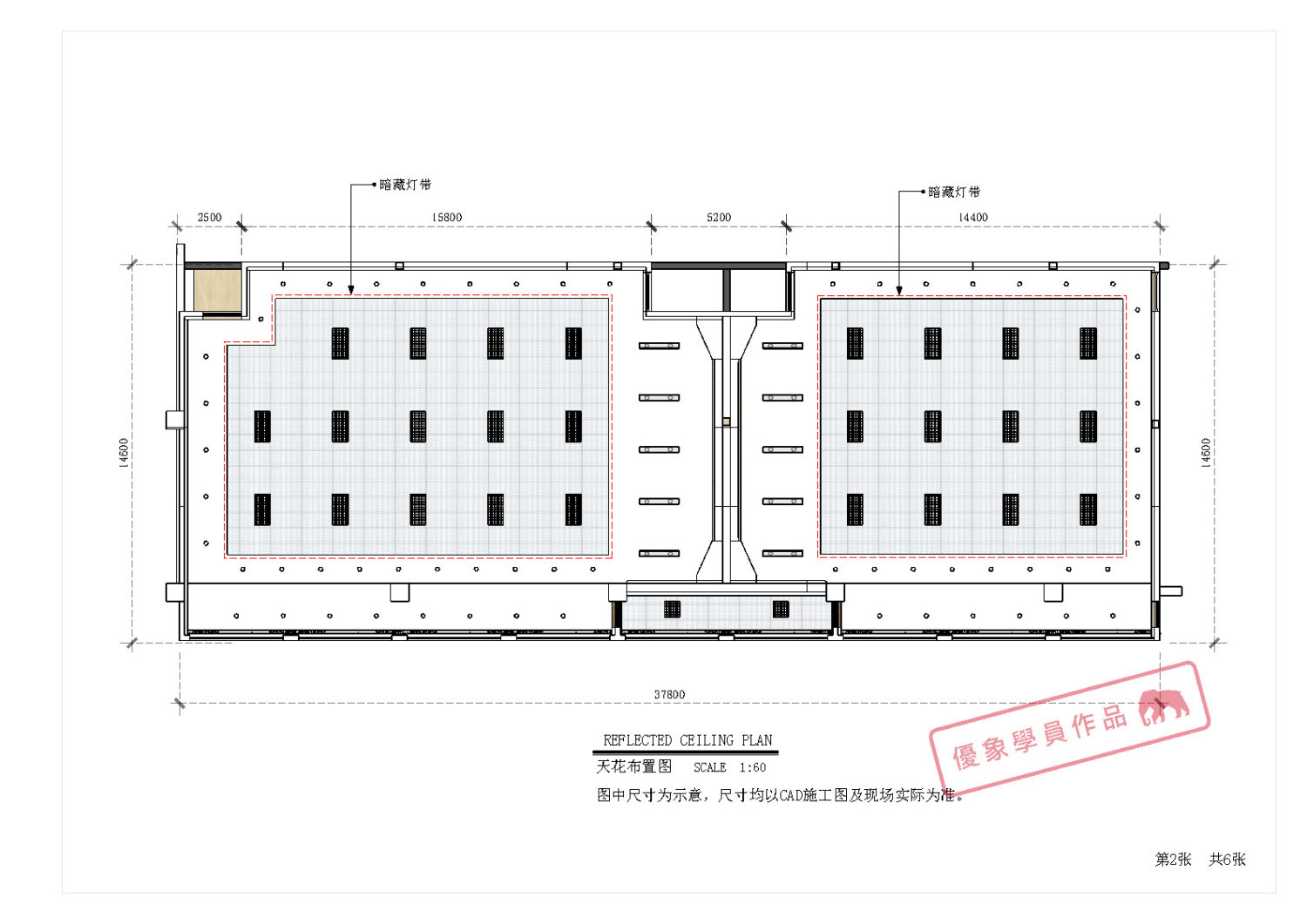

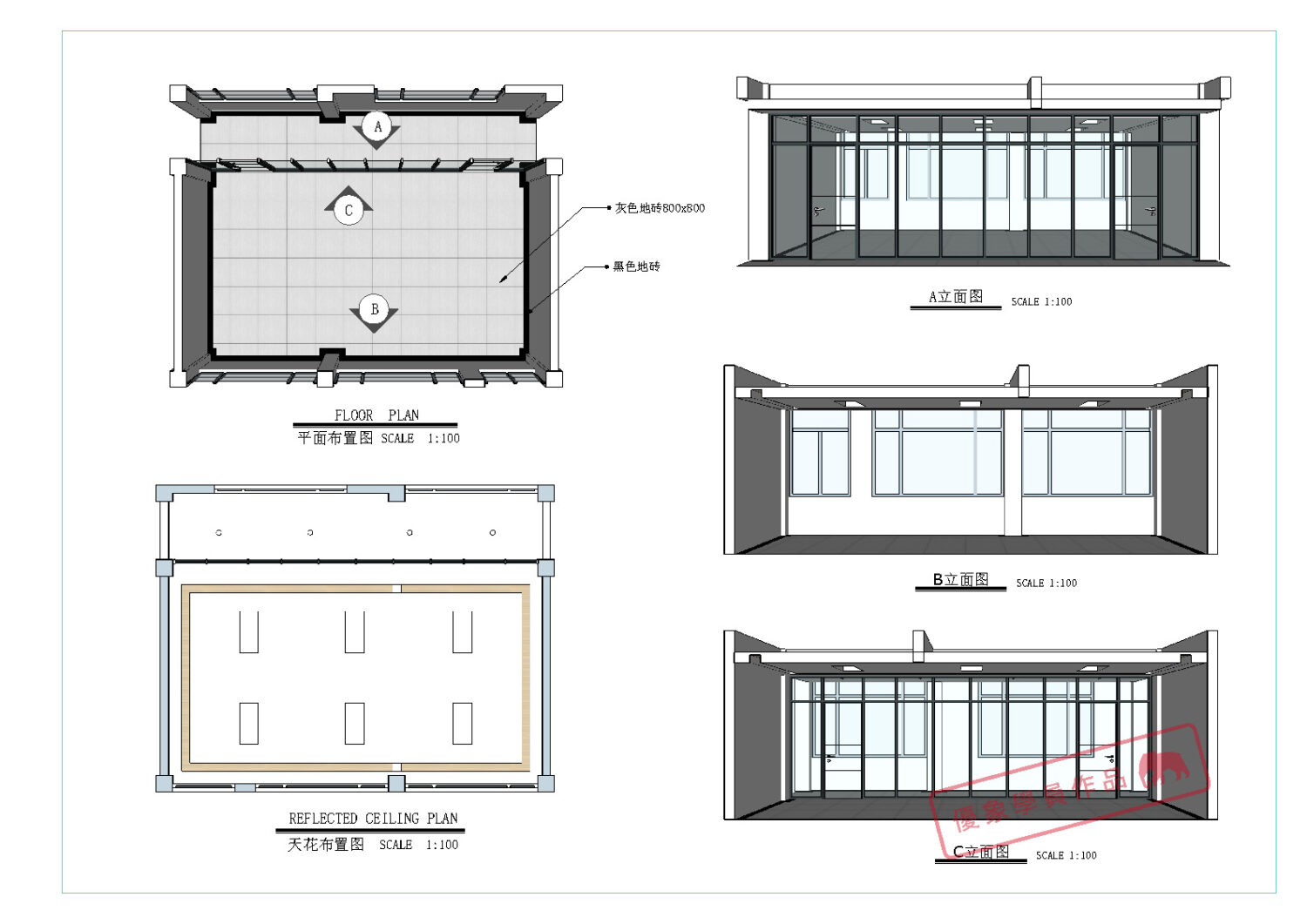

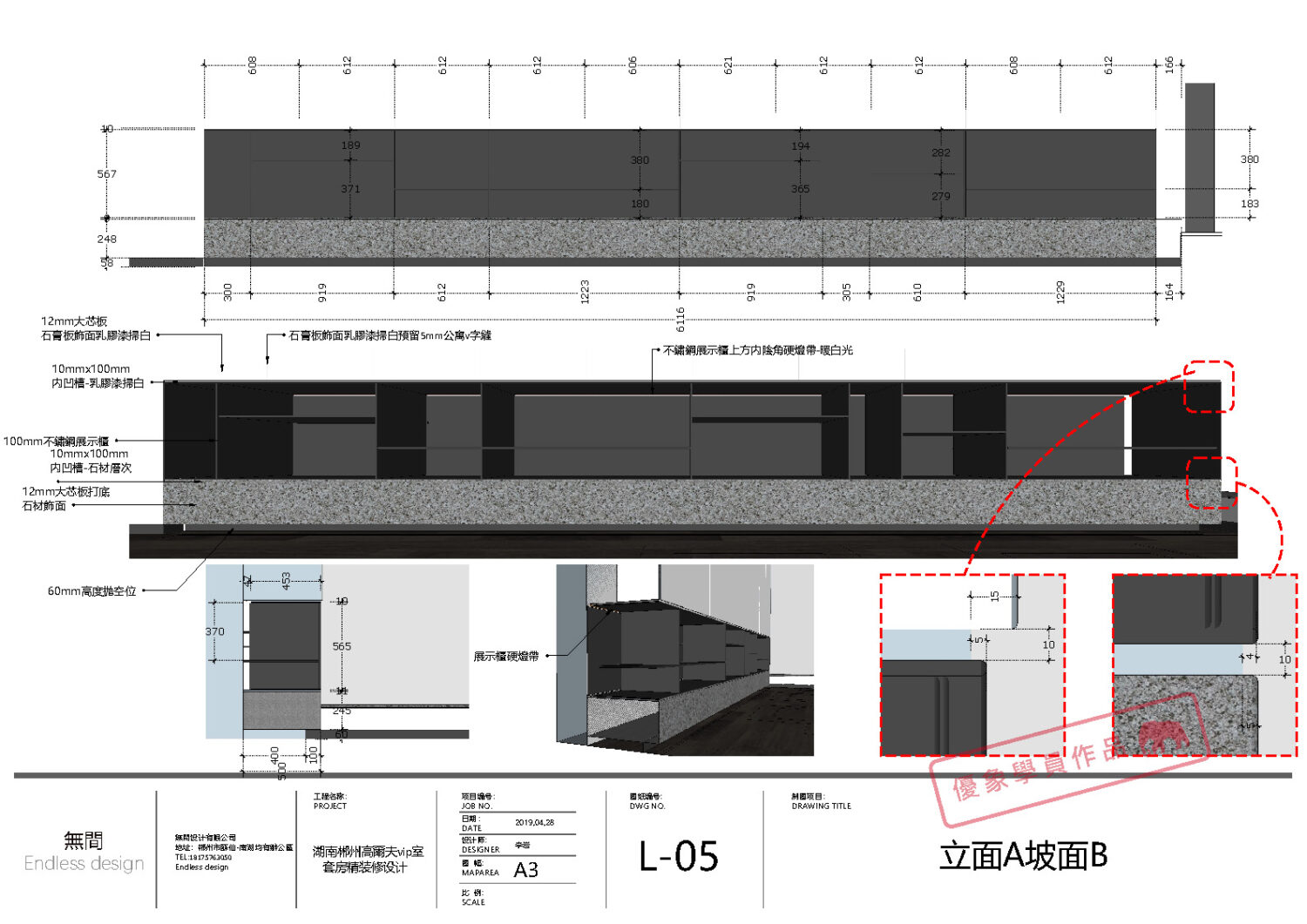

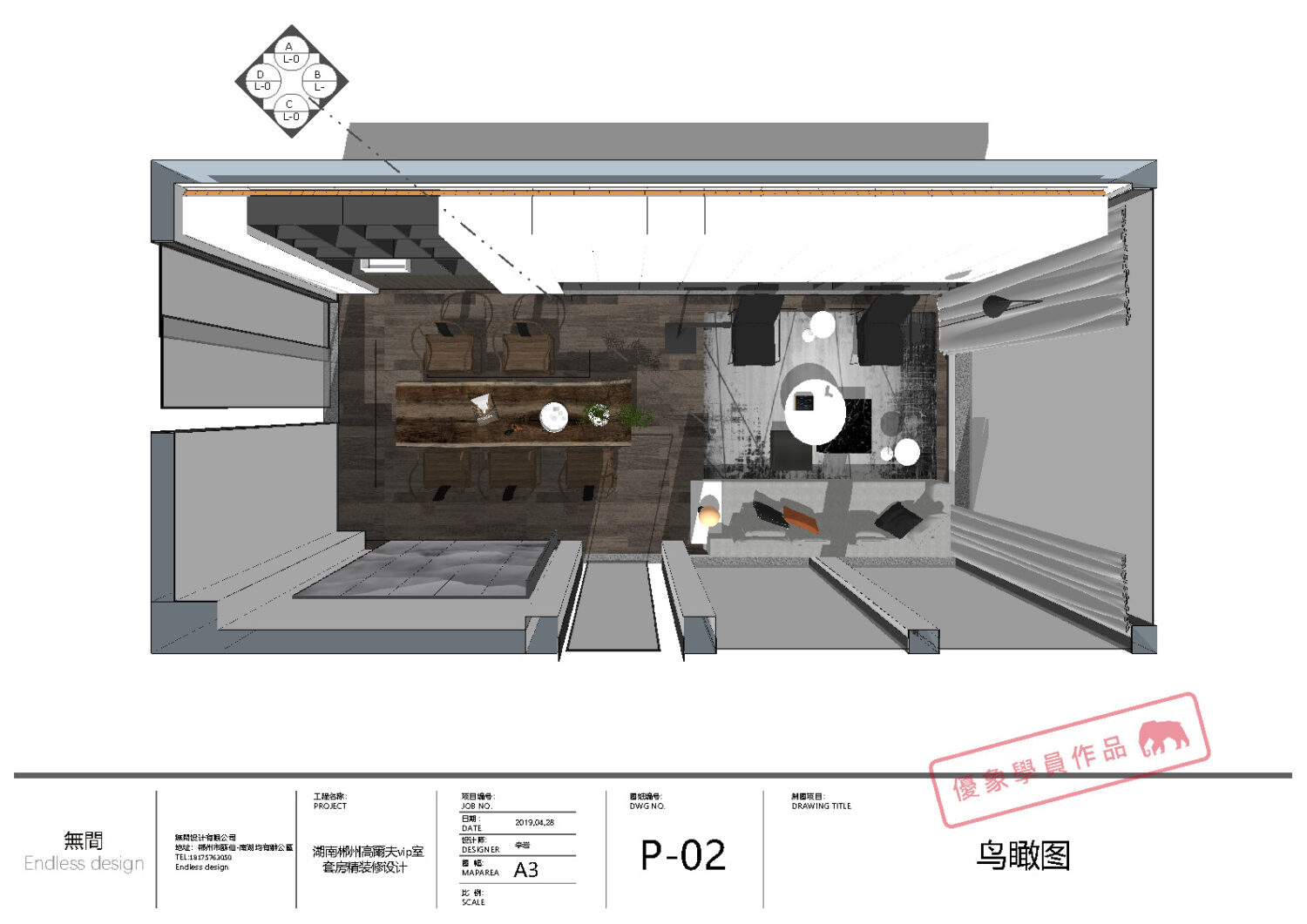

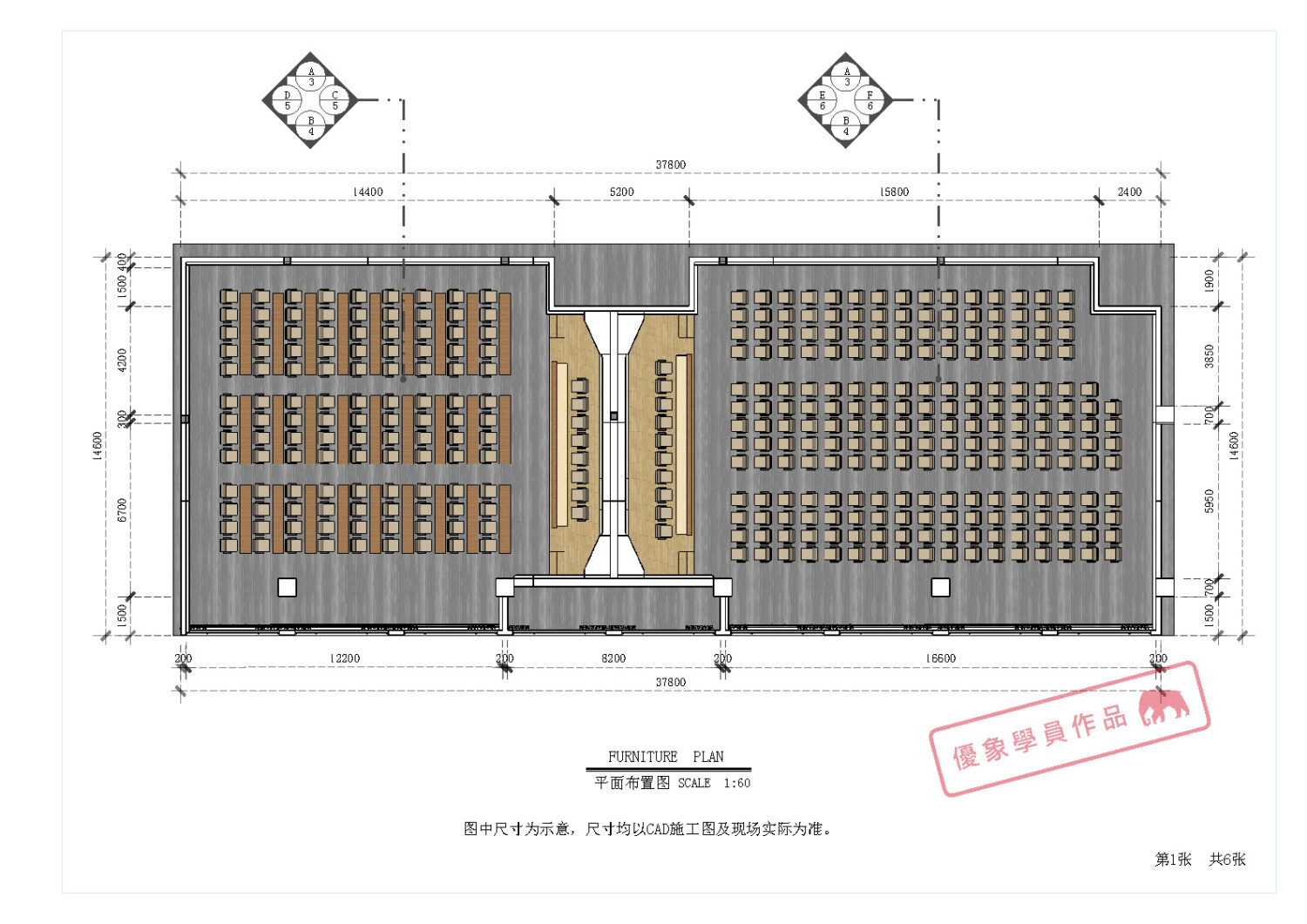

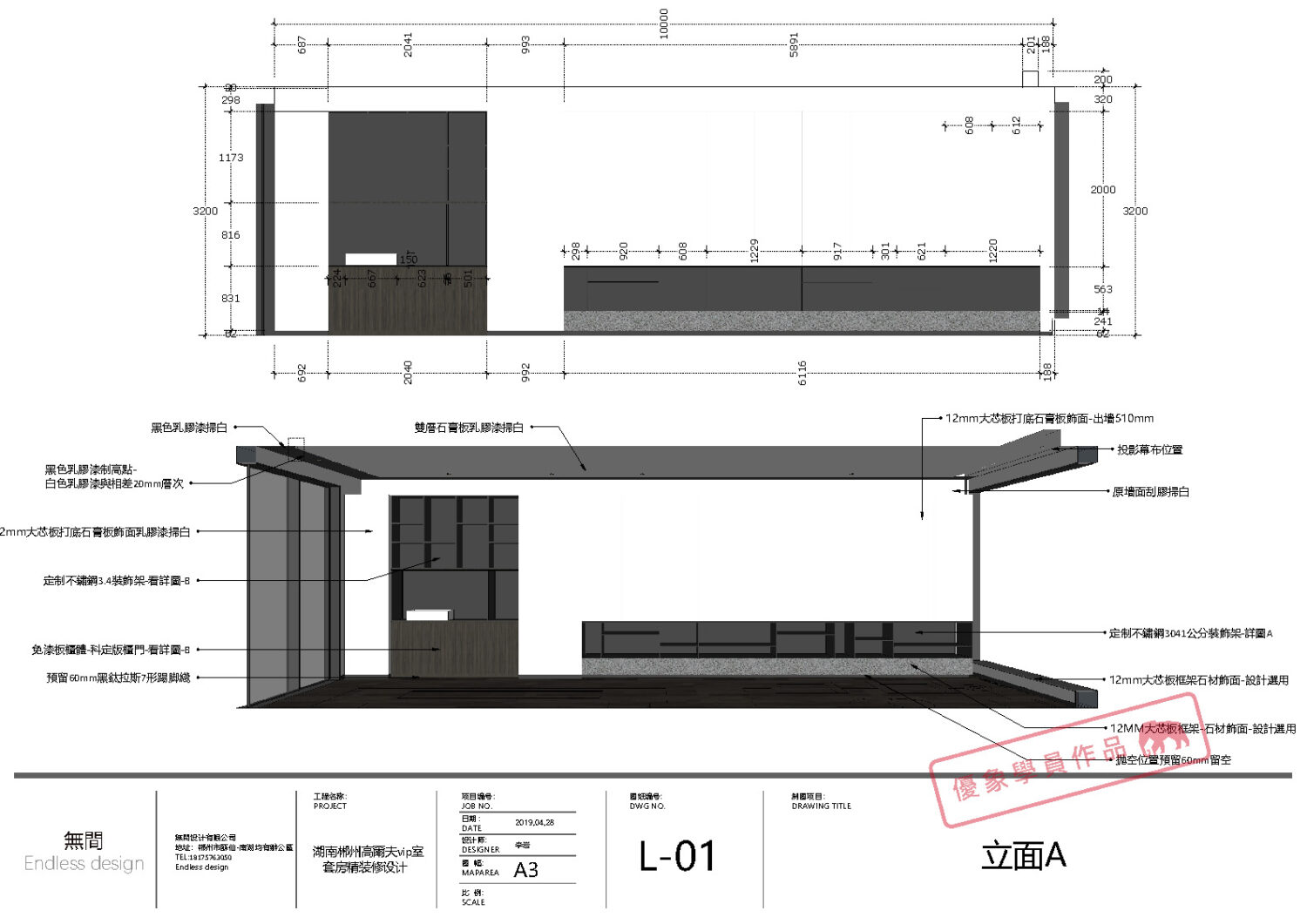

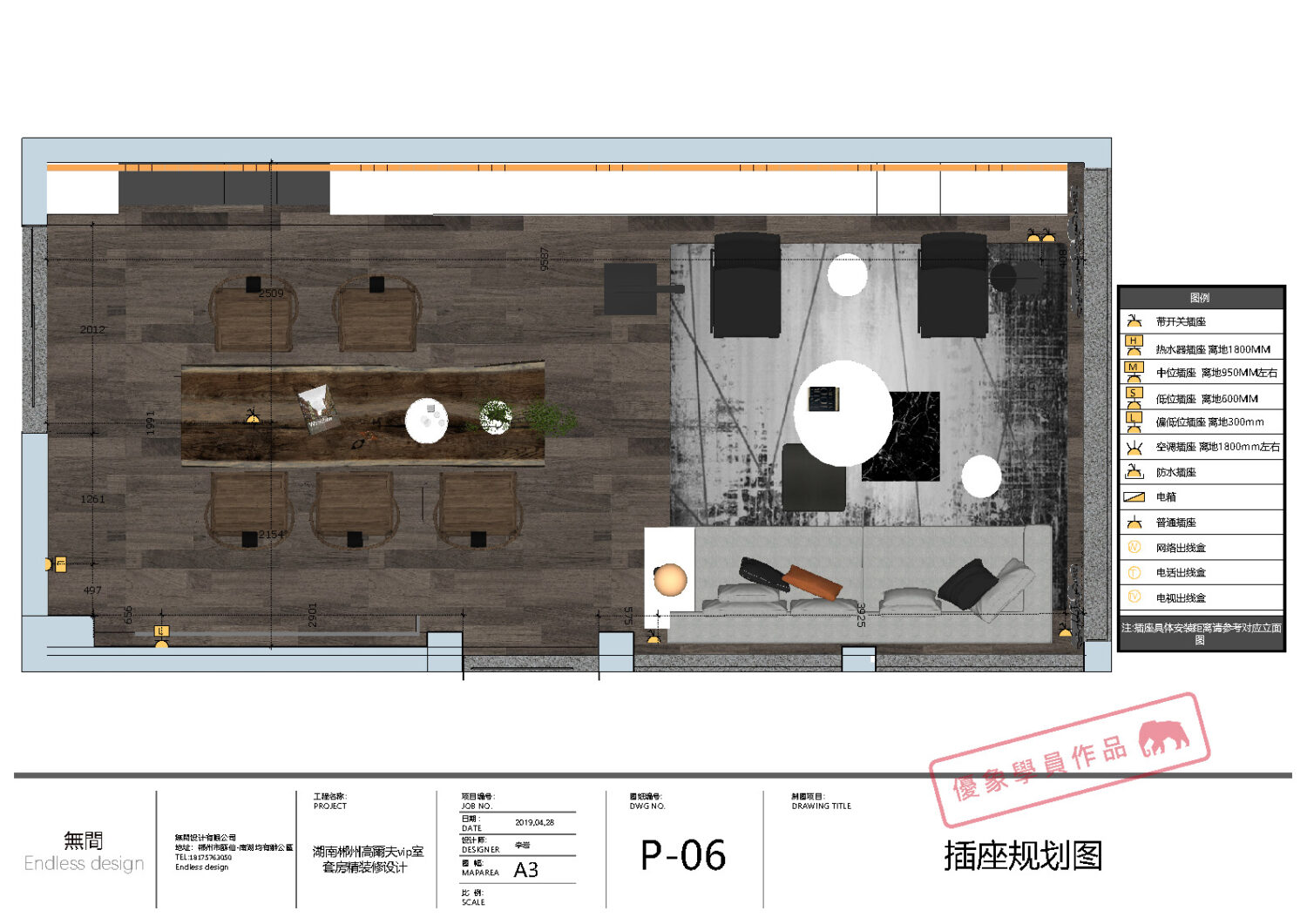

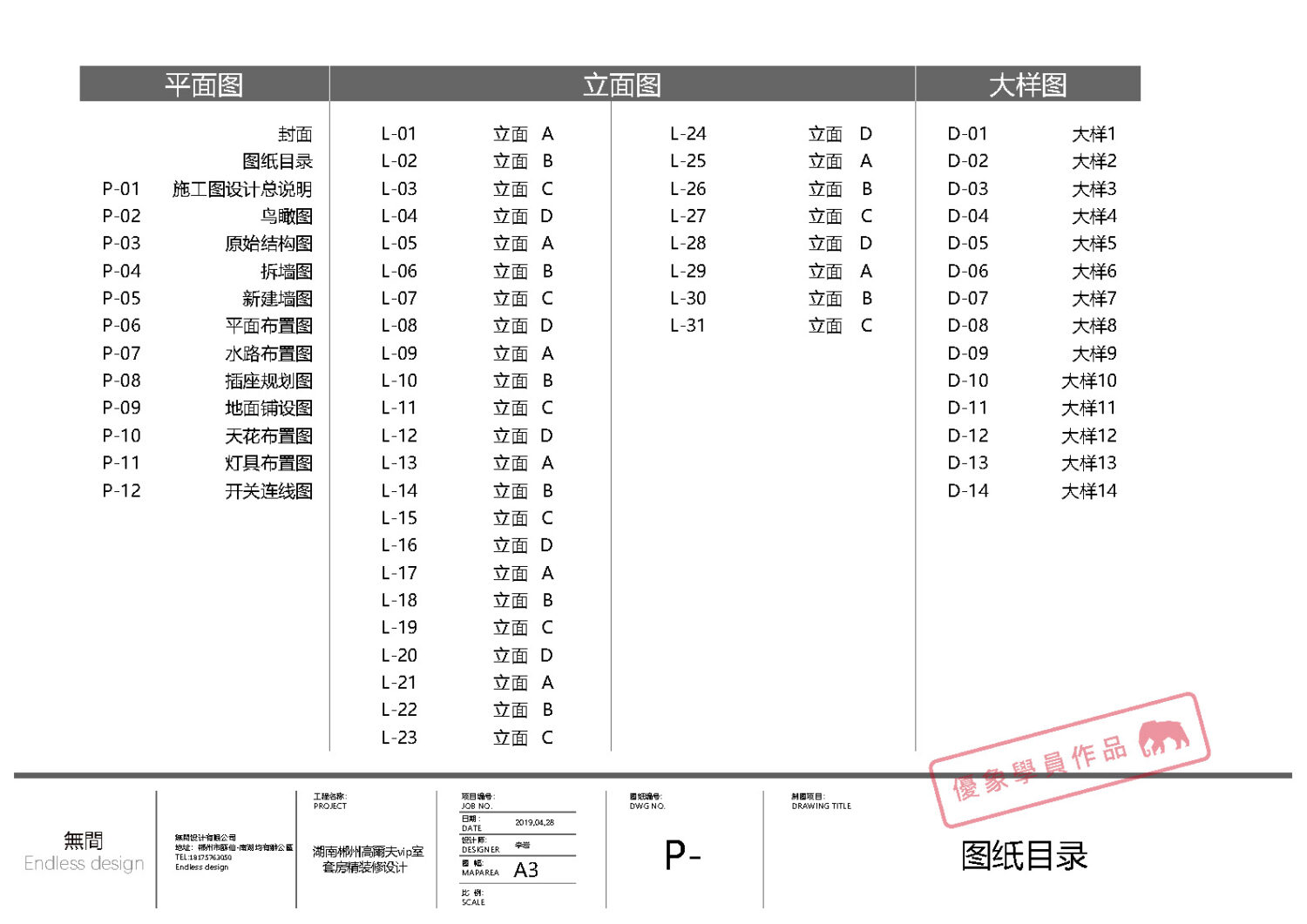

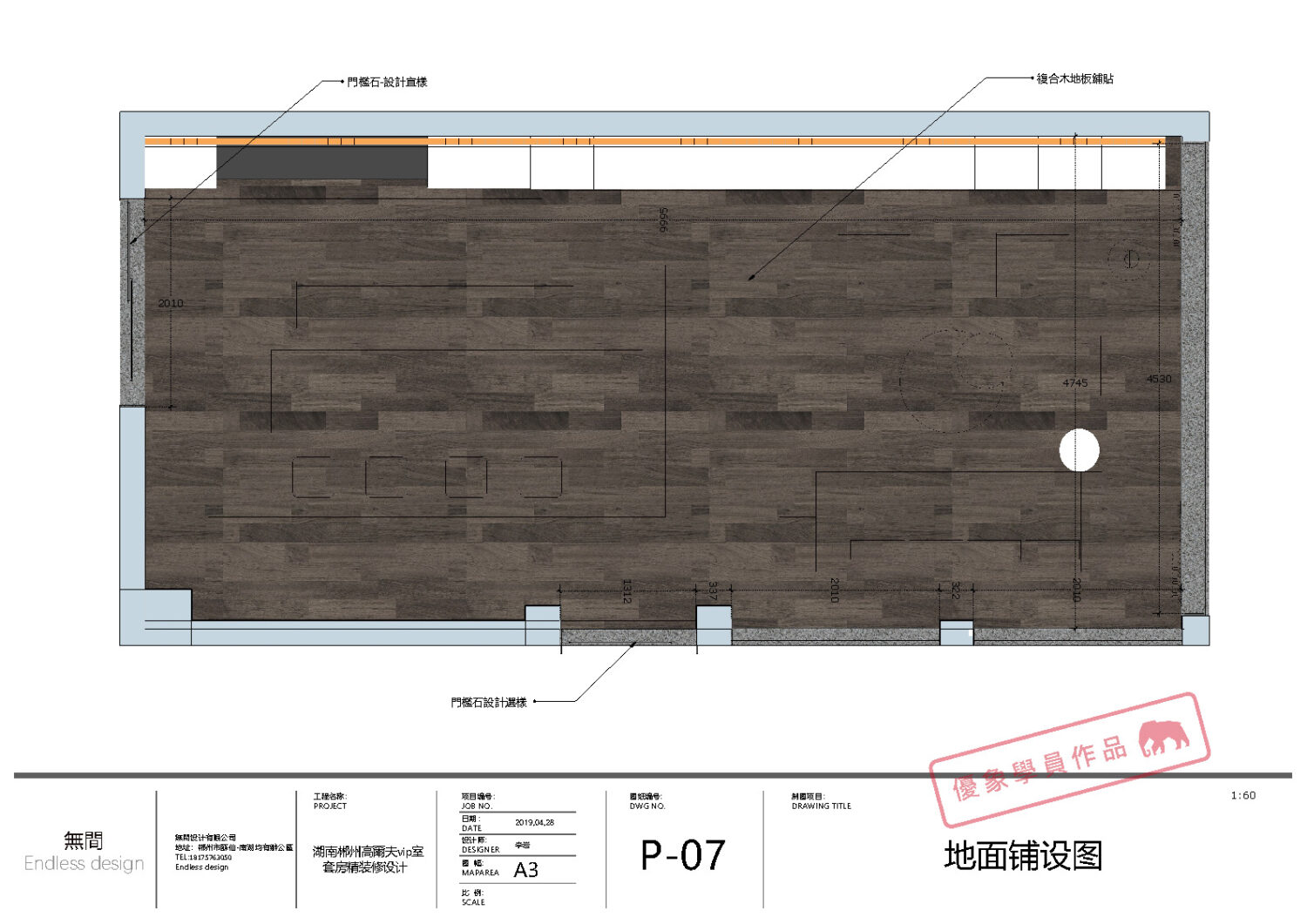

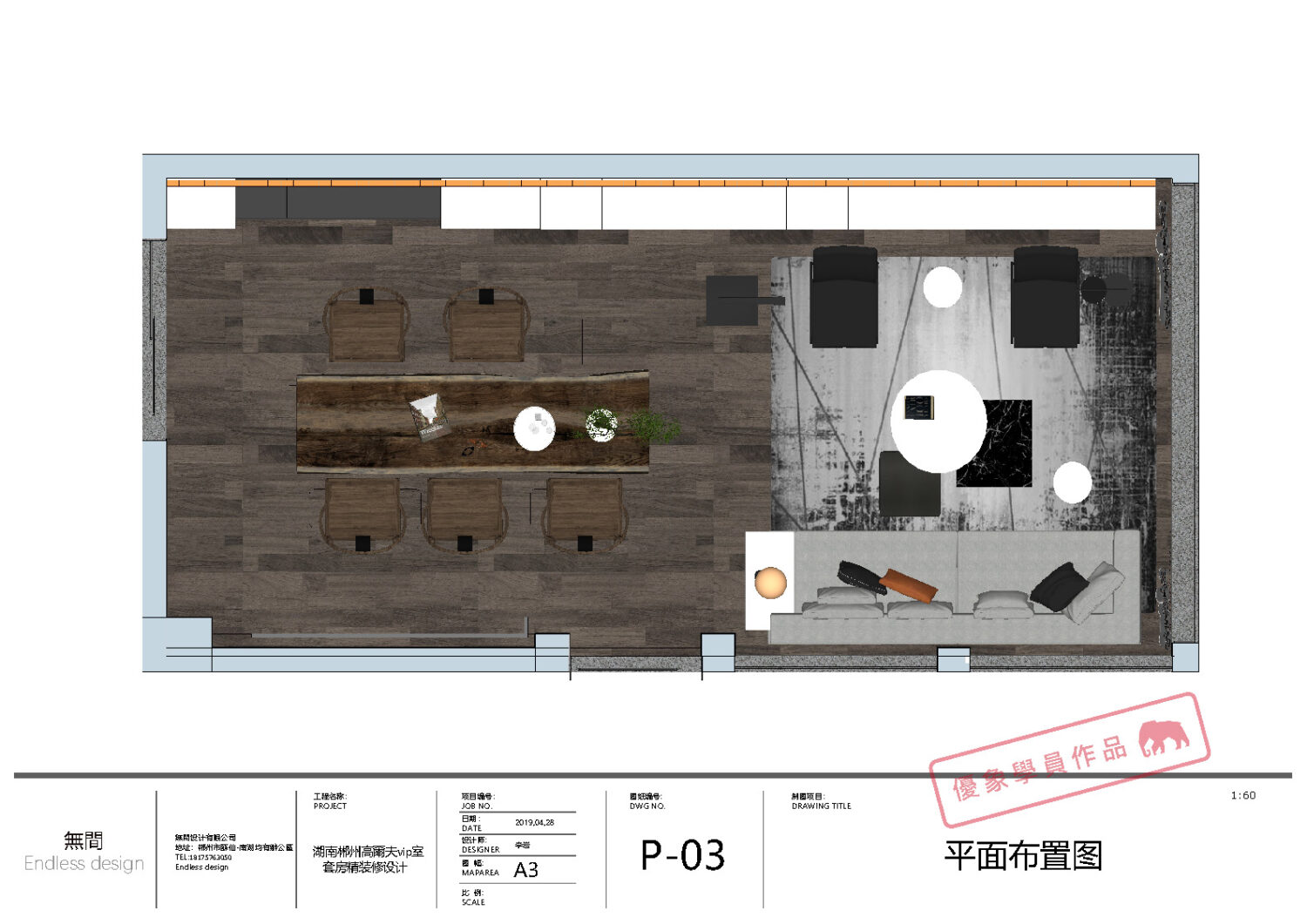

项目六：高爾夫深化设计方案

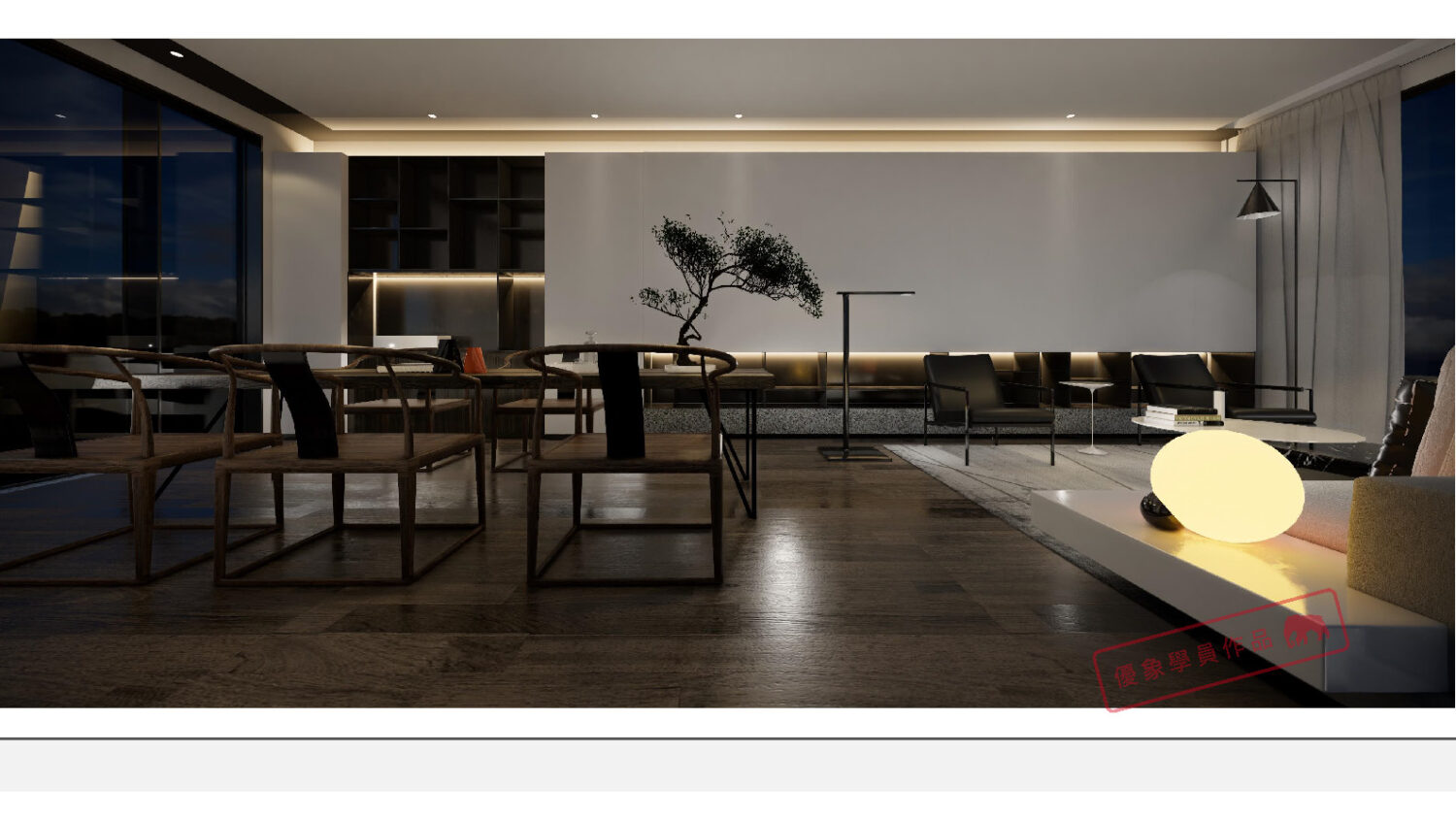

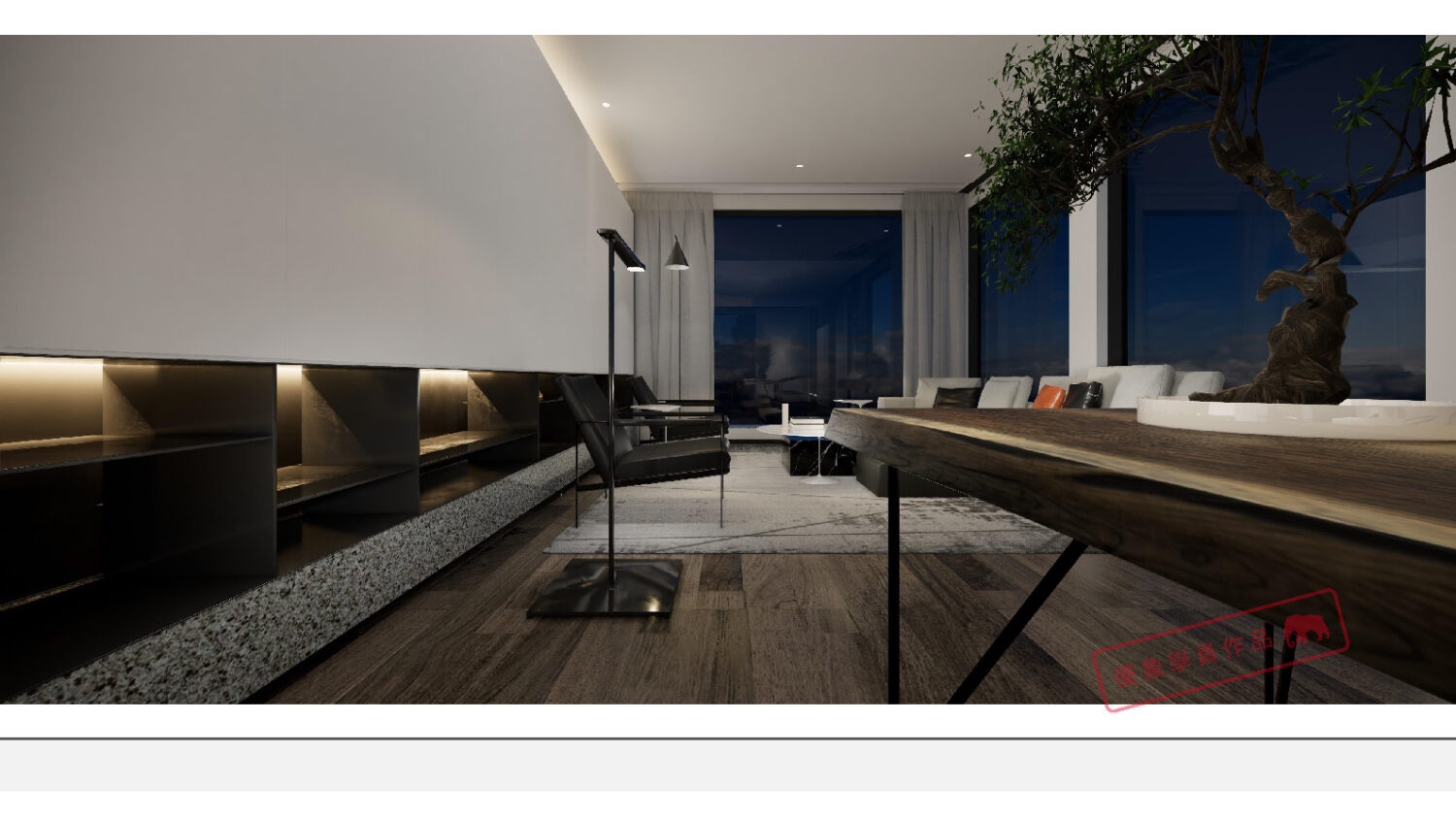

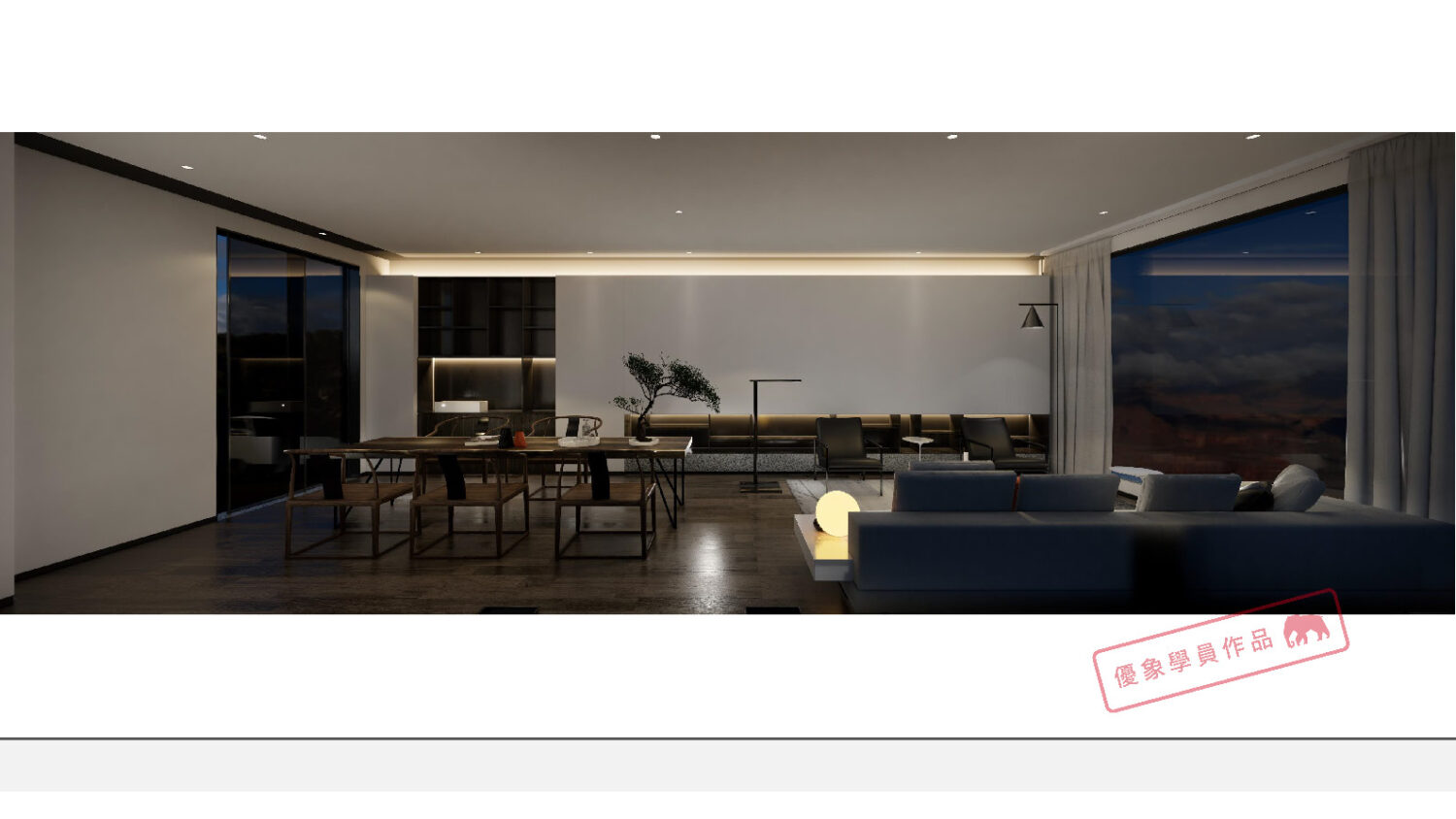

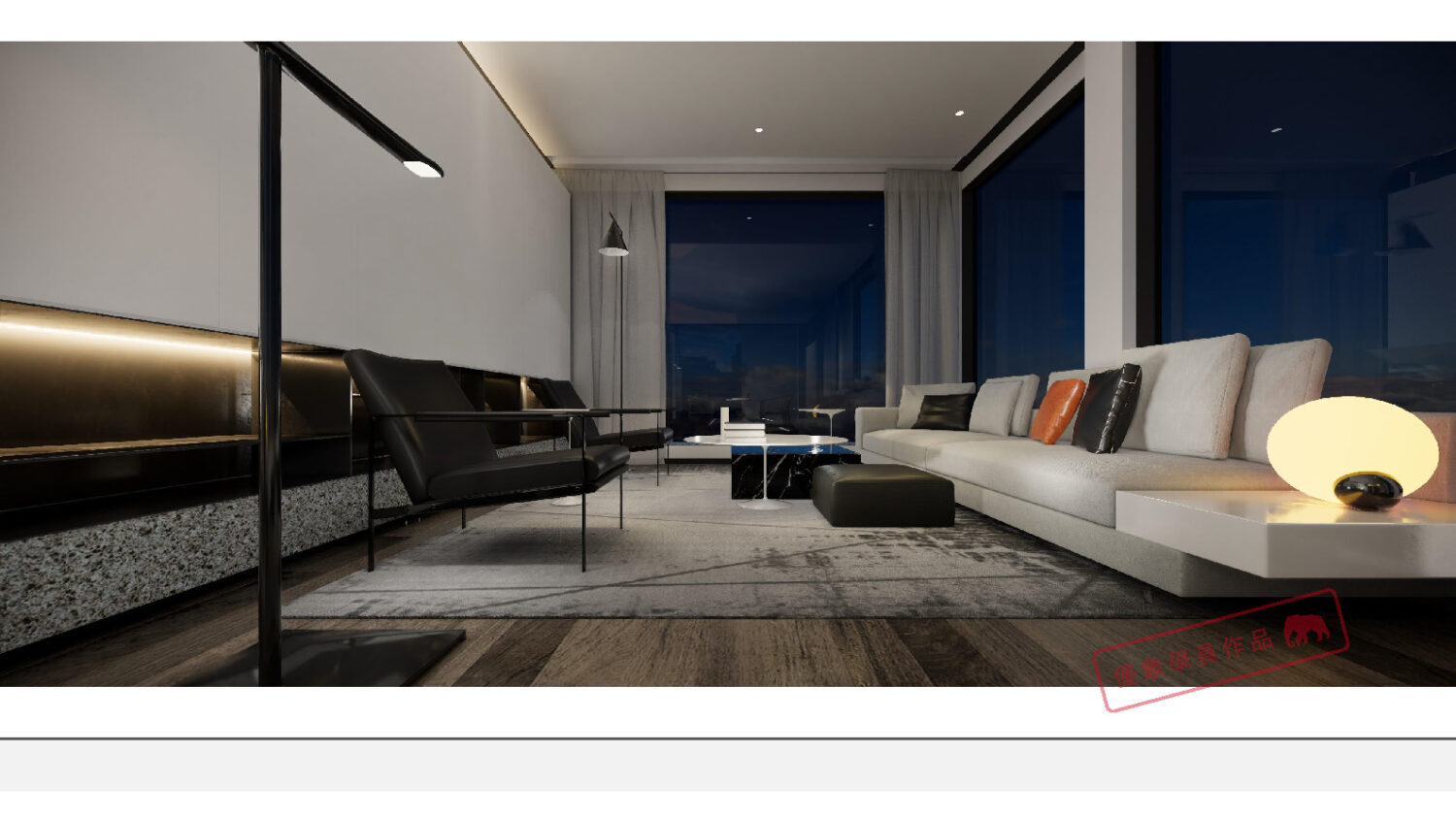

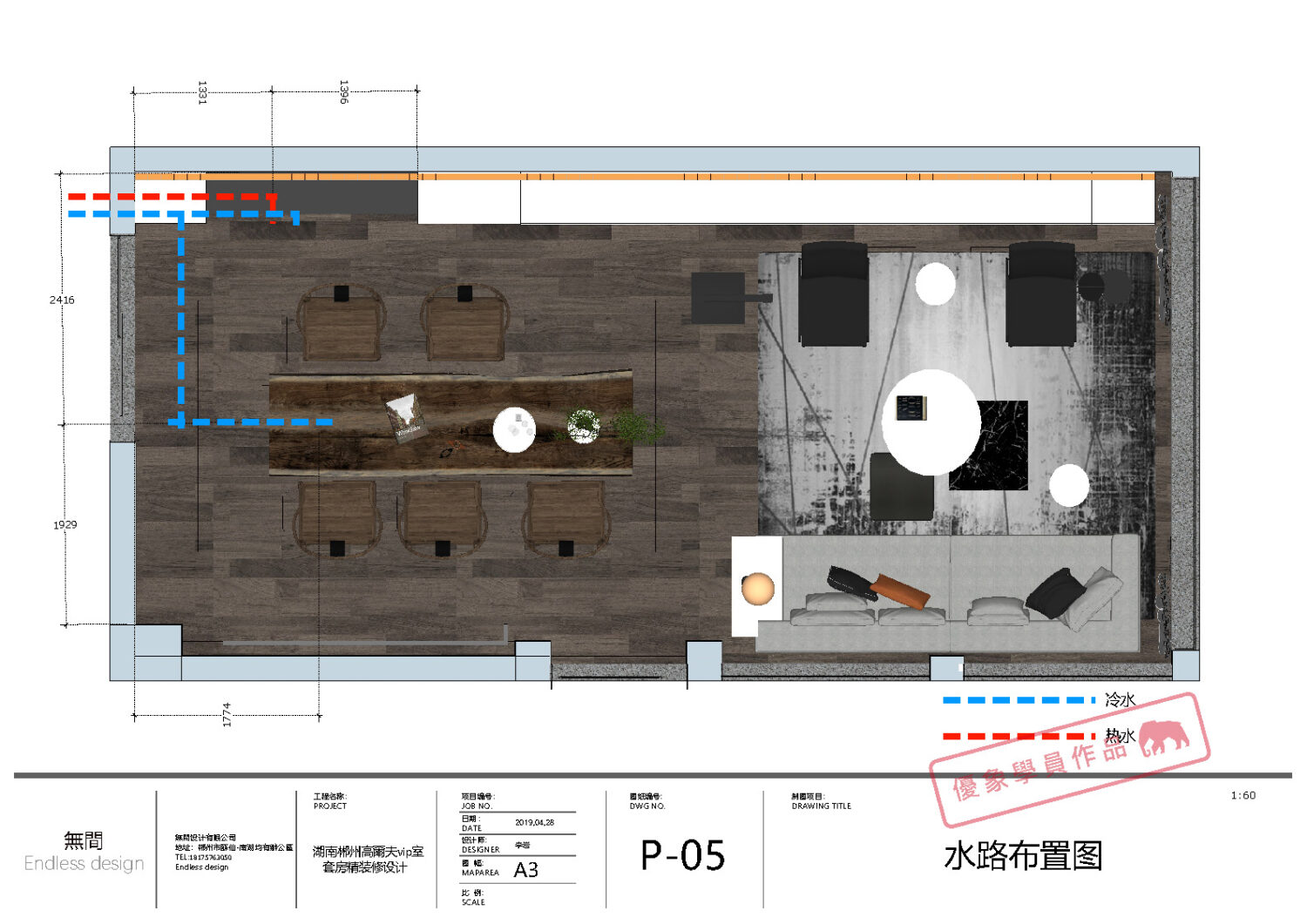

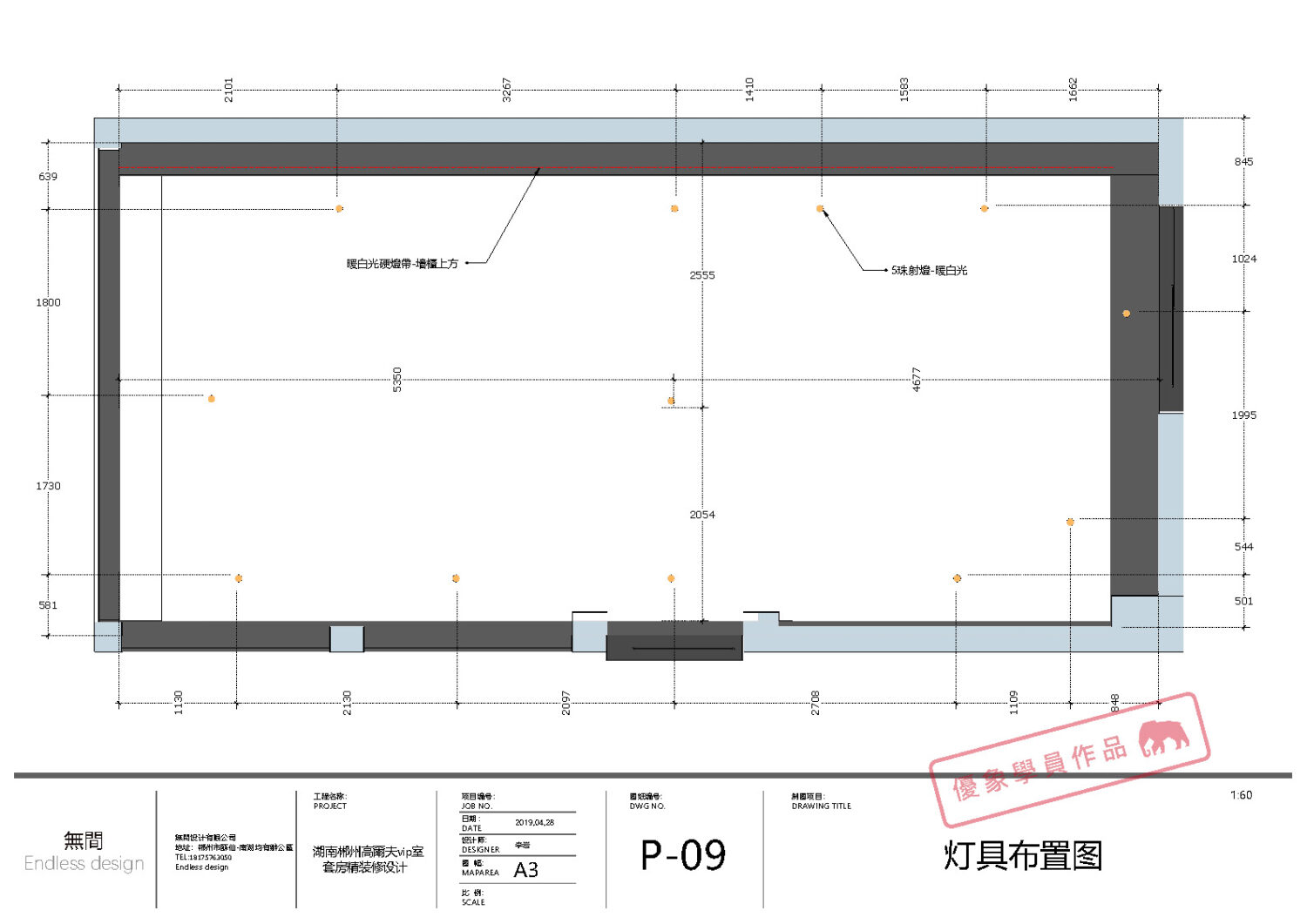

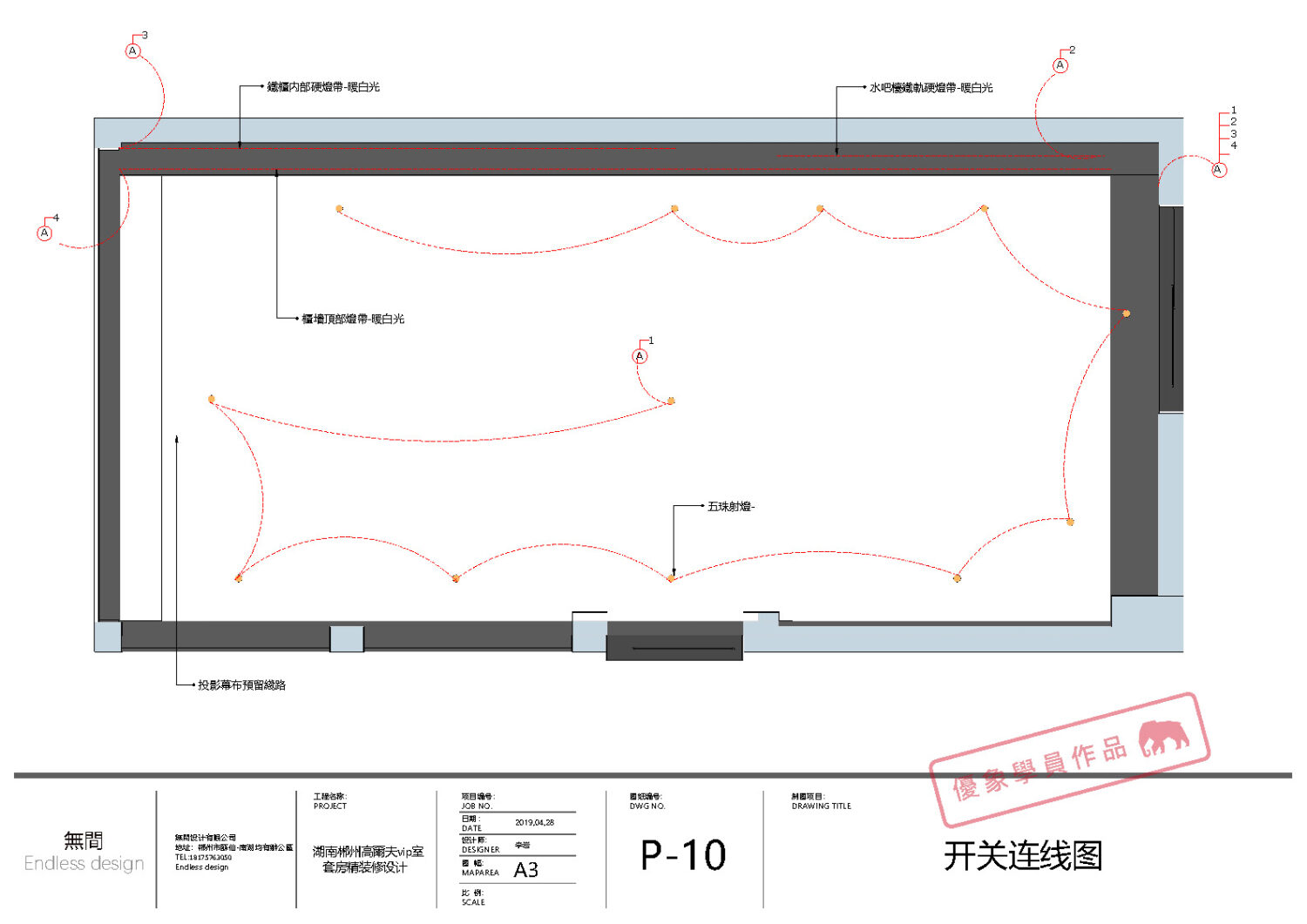

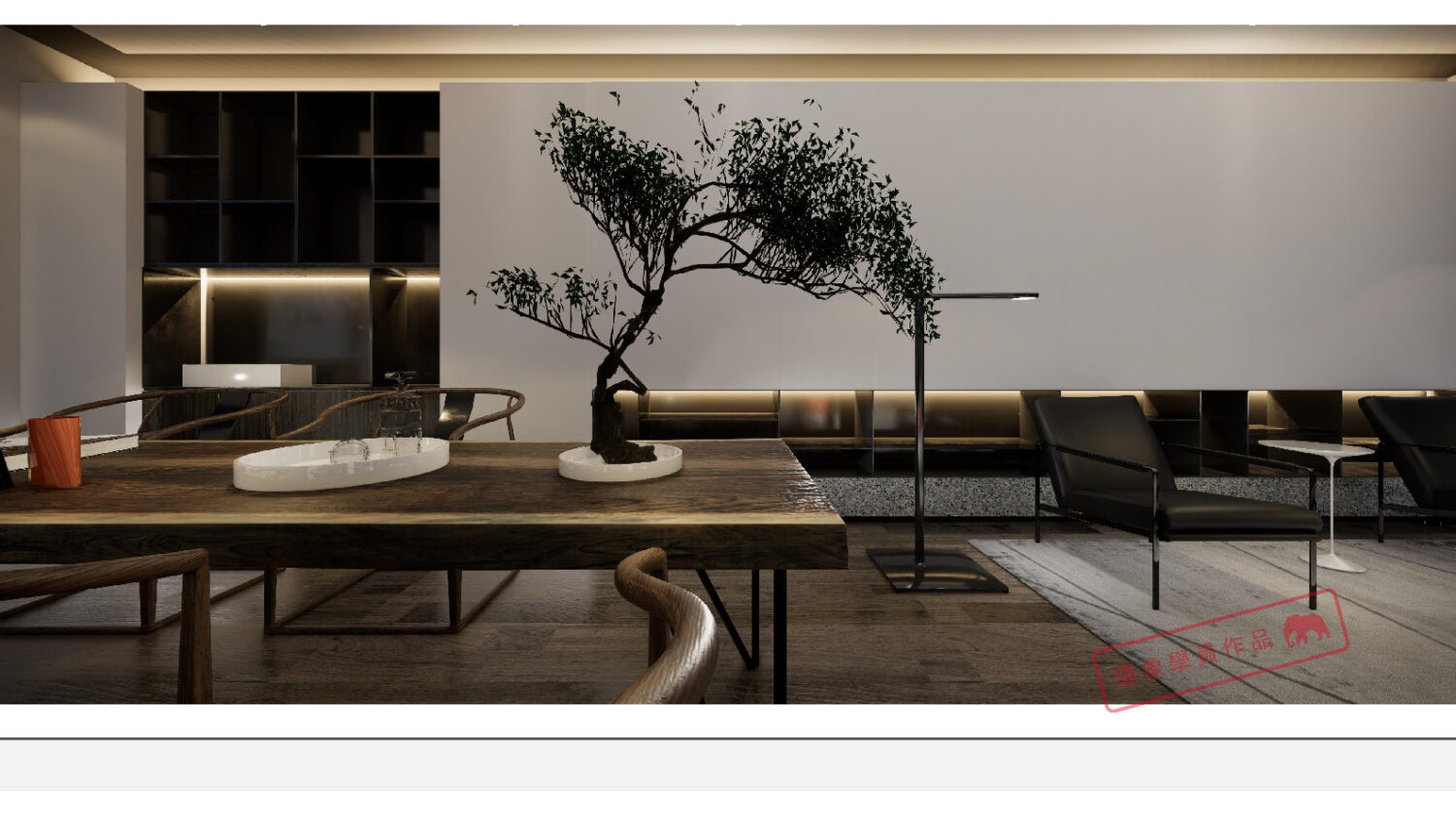

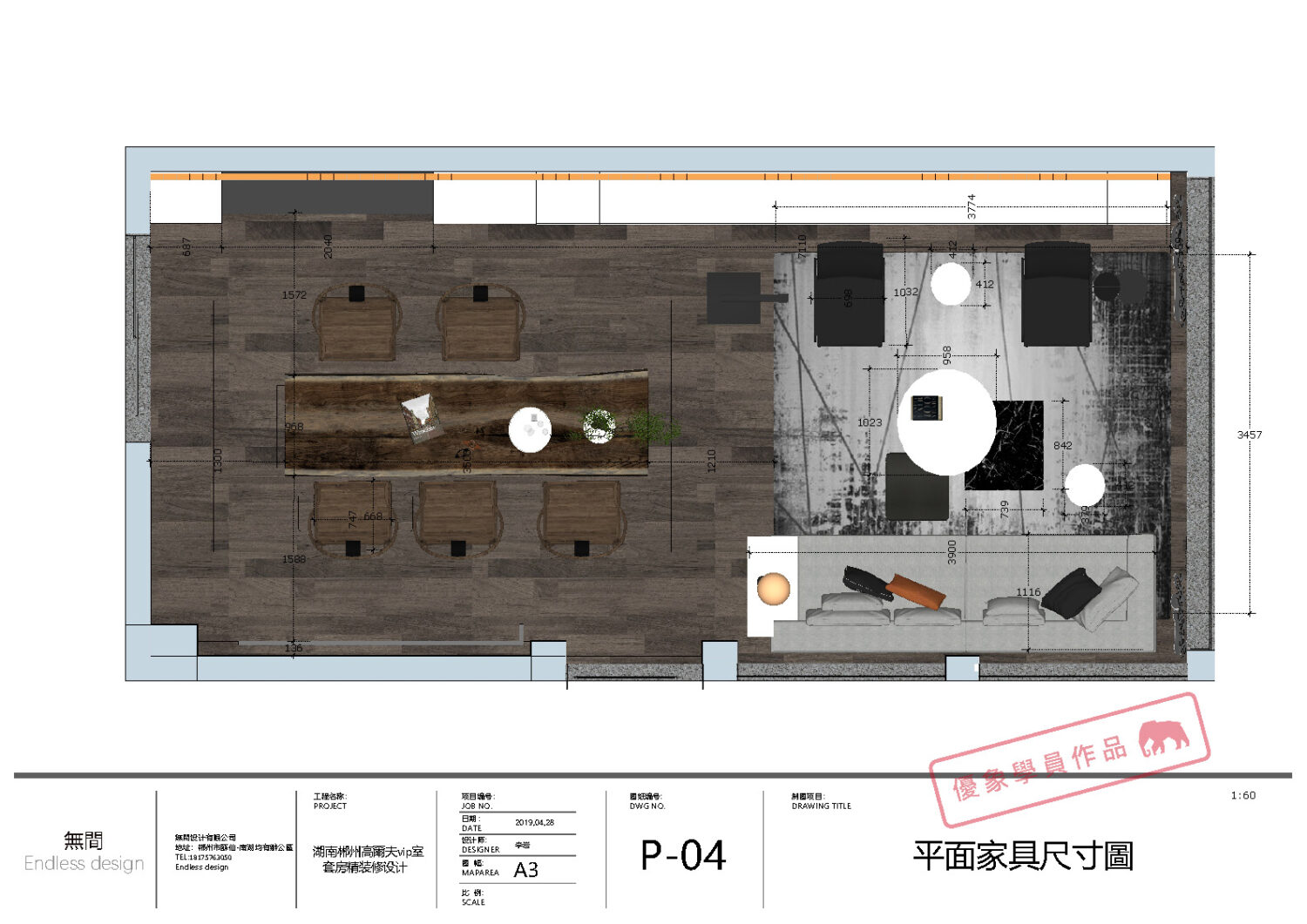

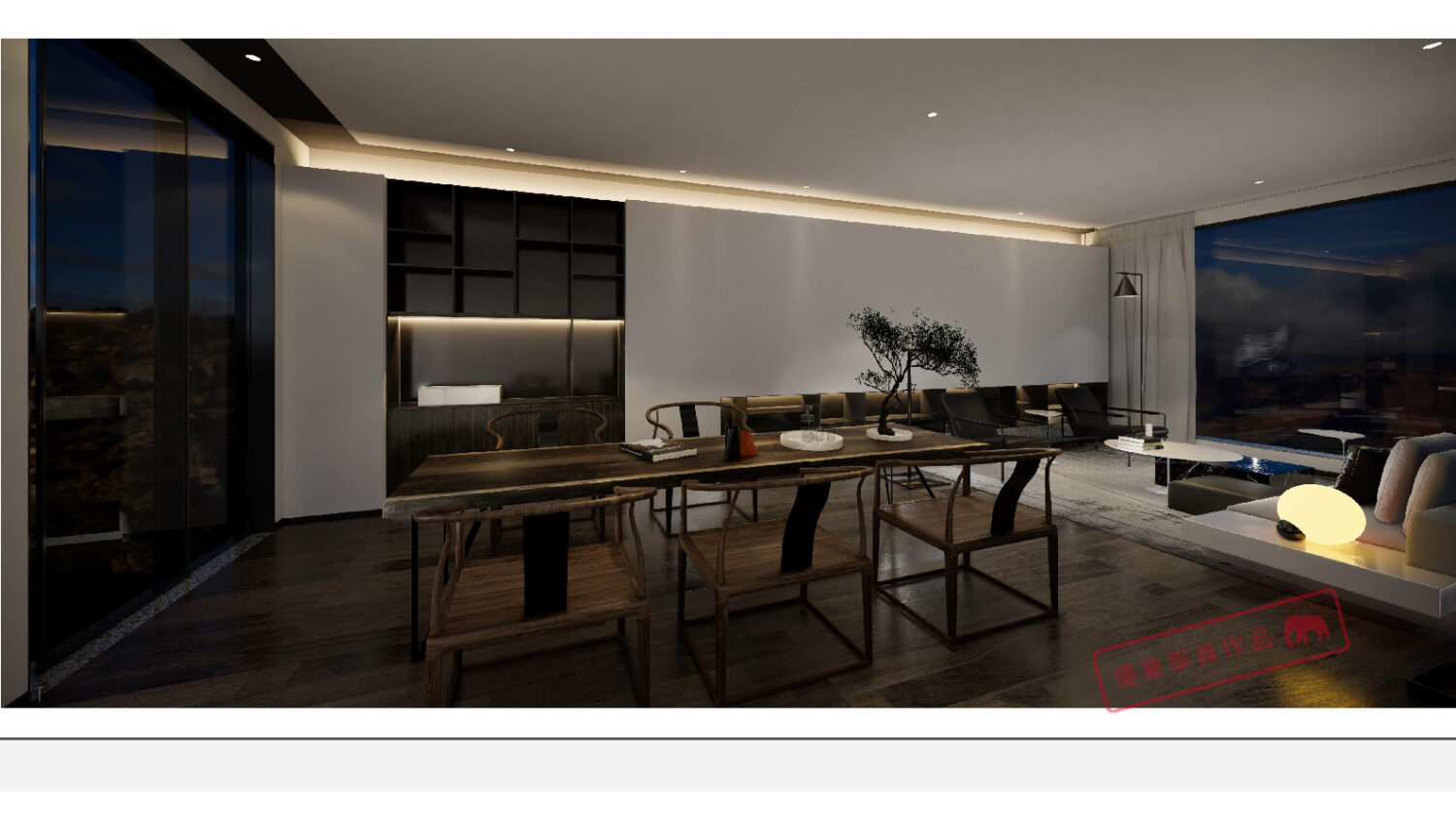

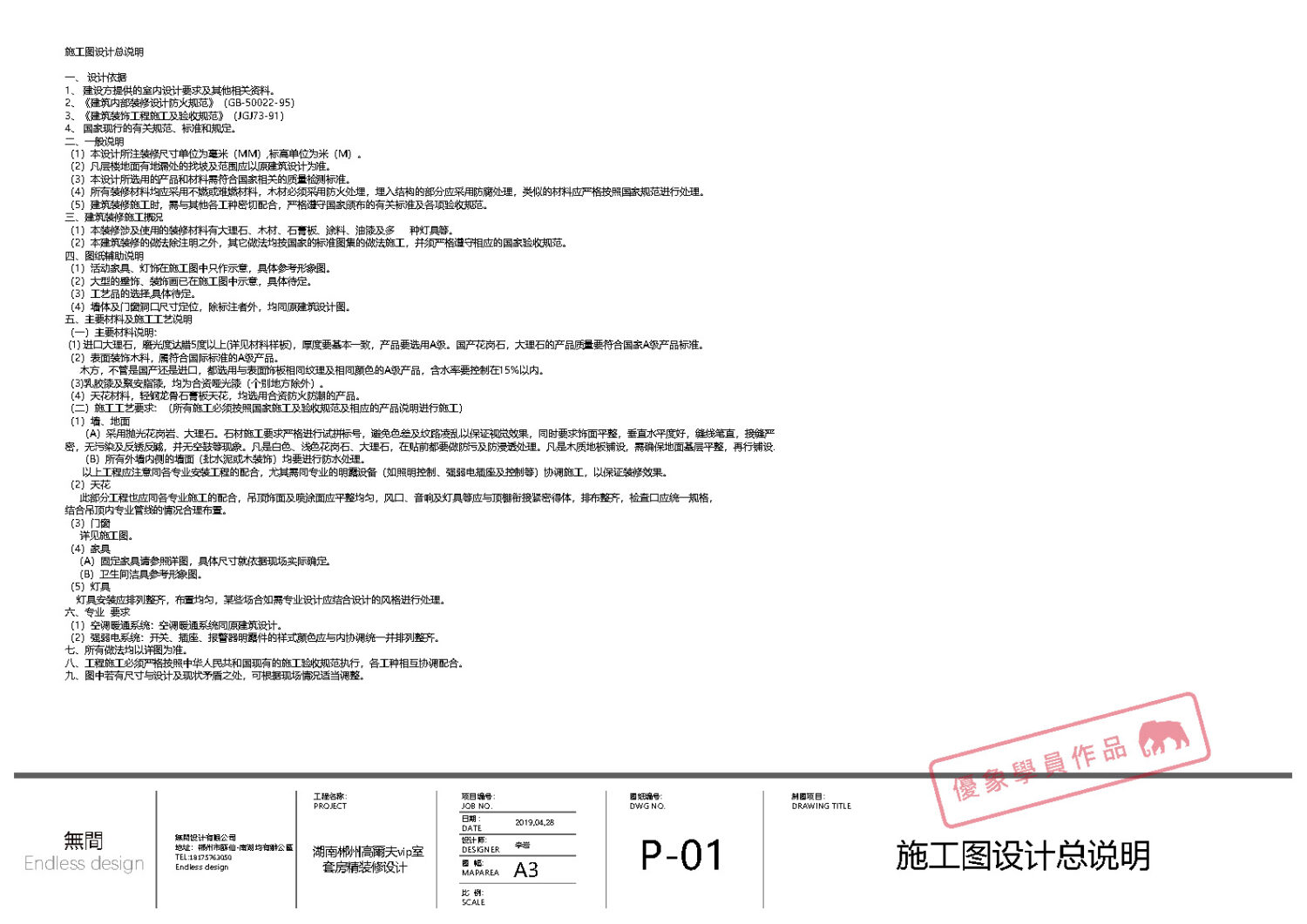

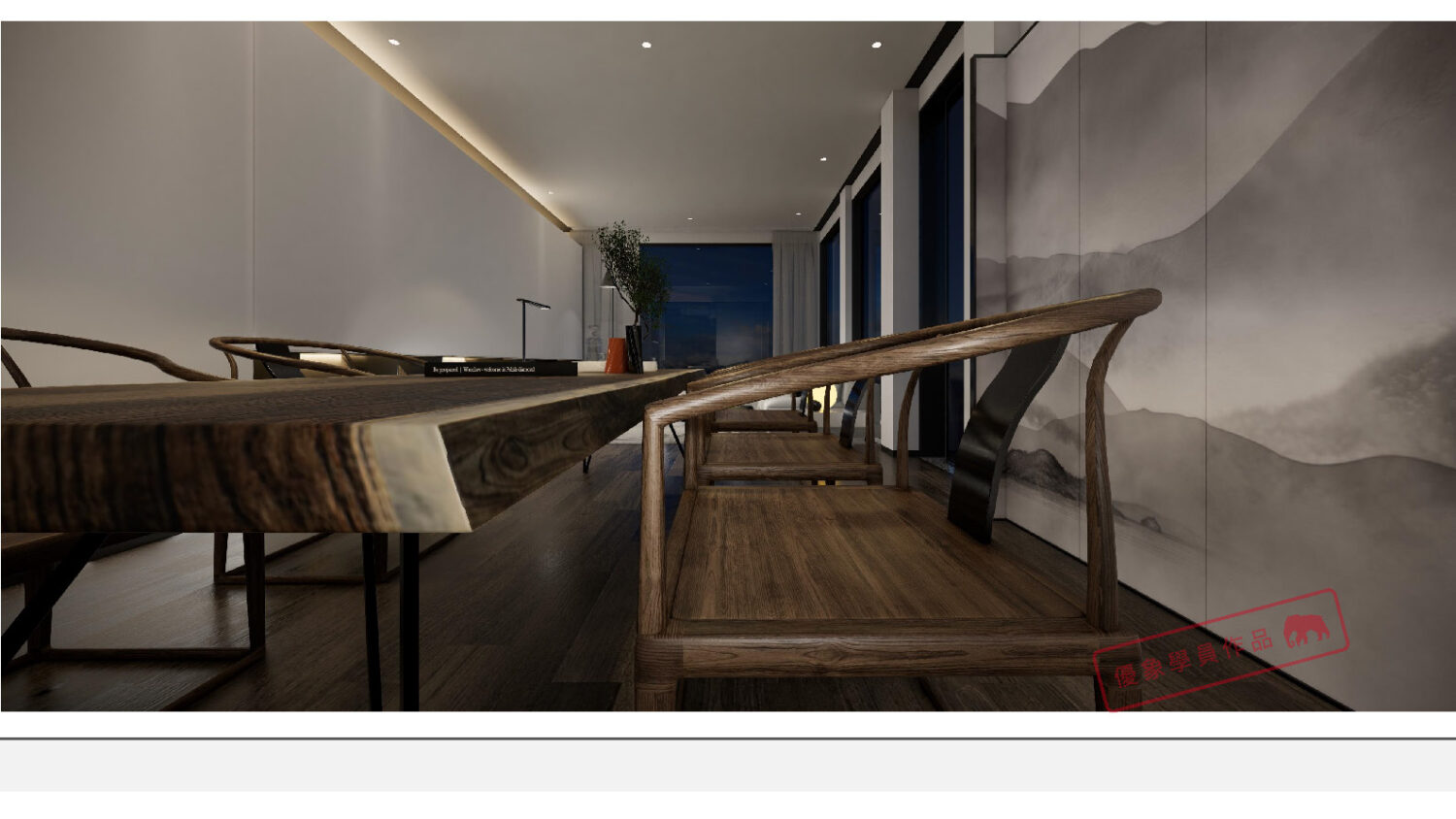

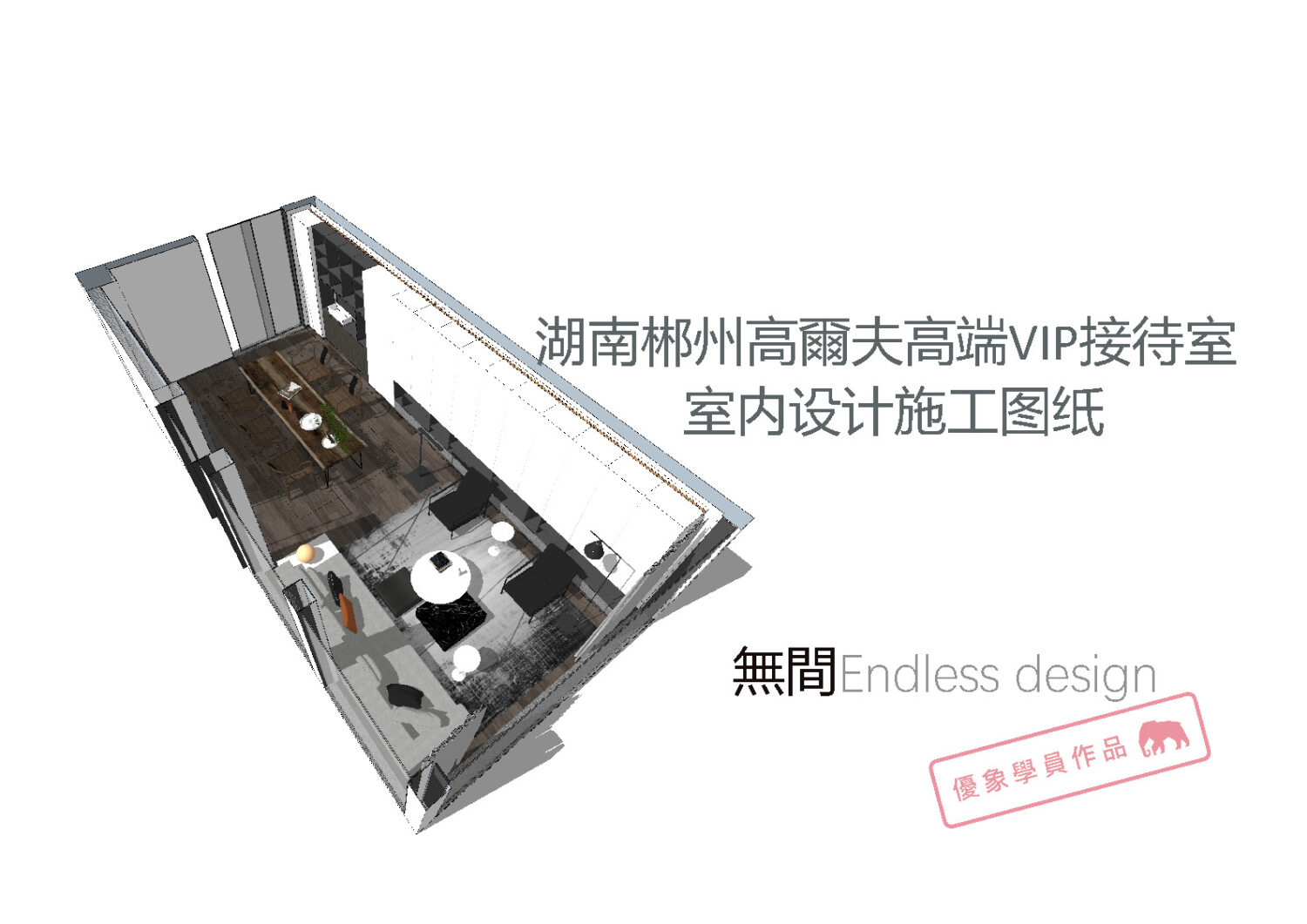

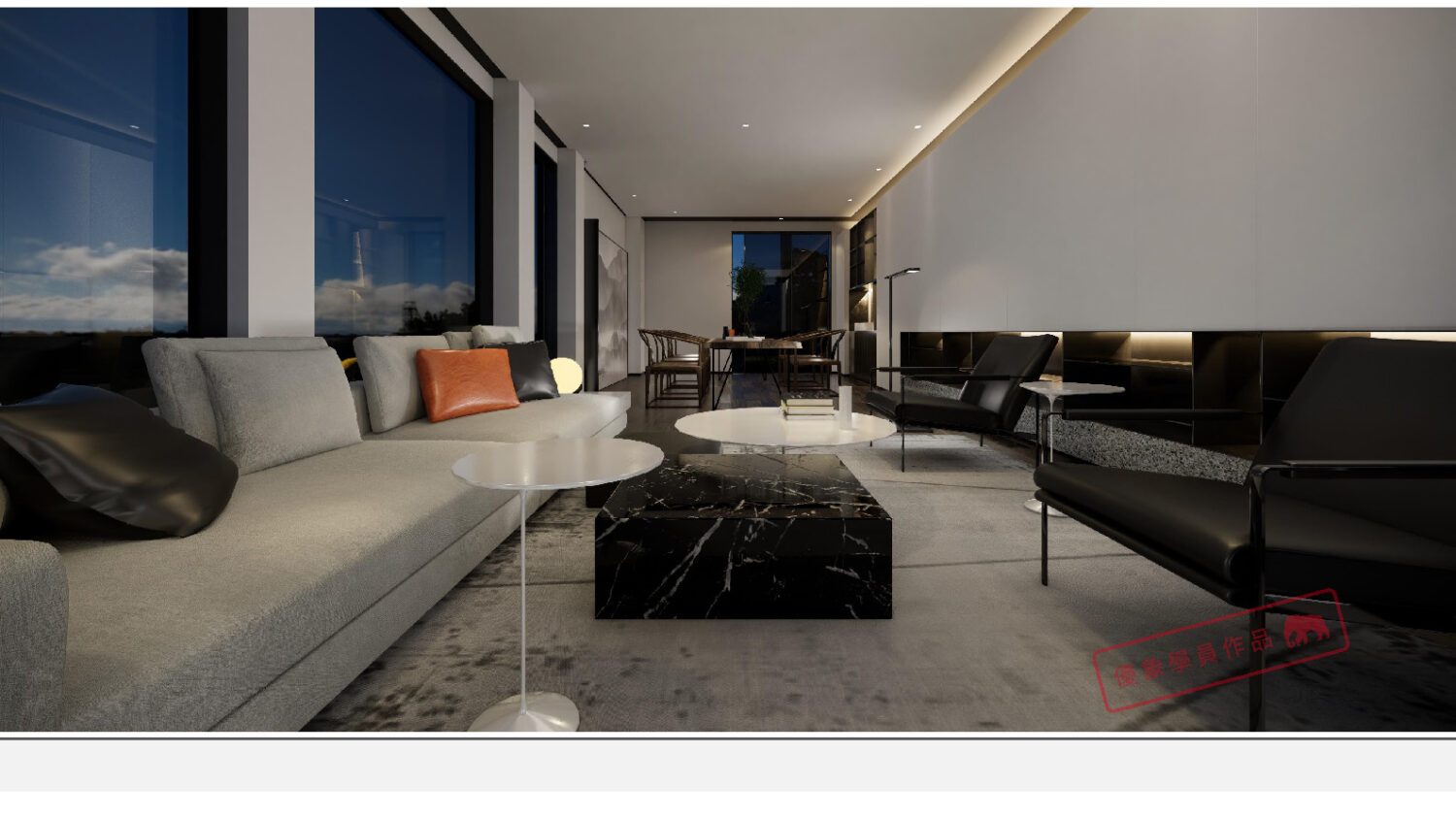

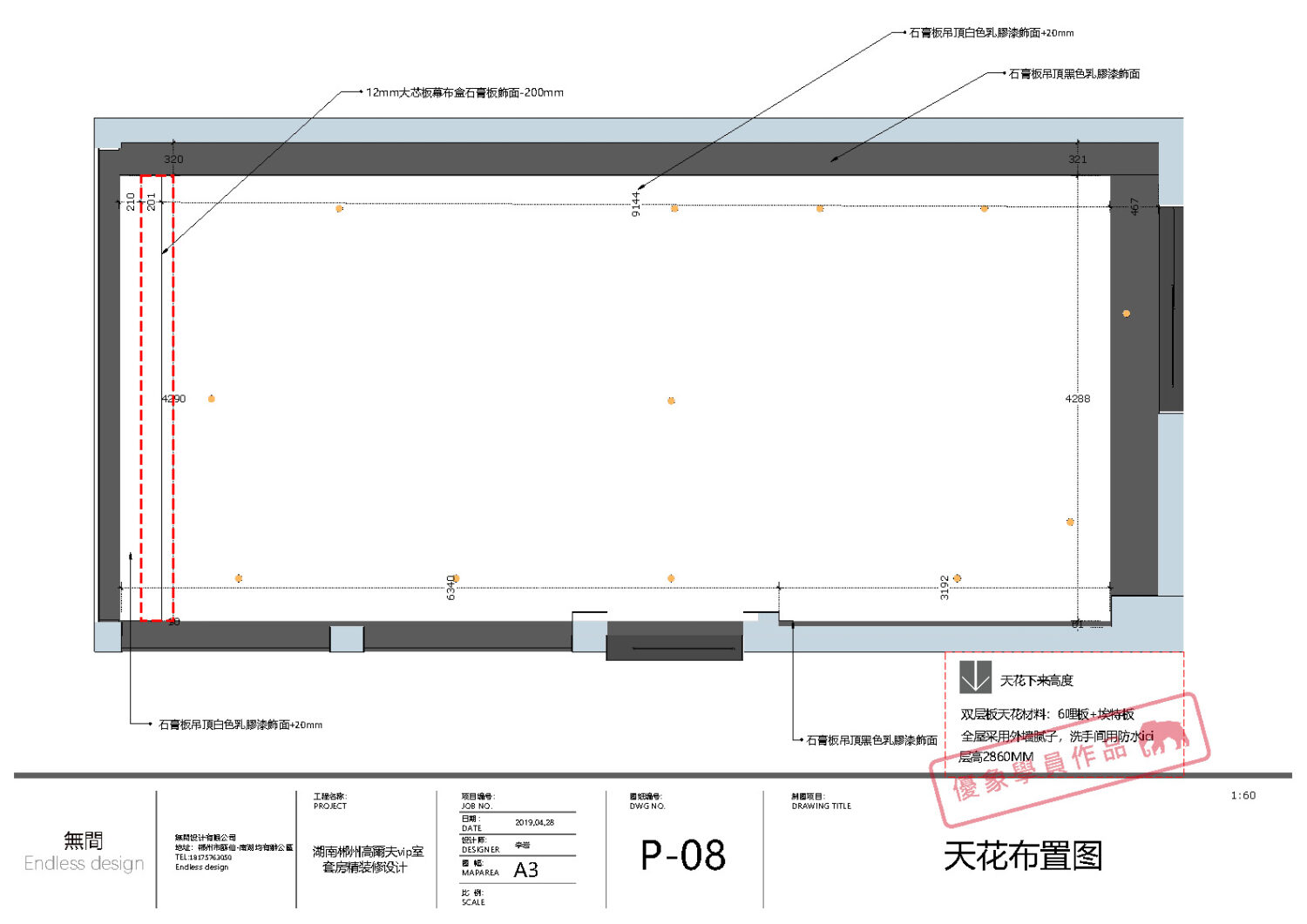

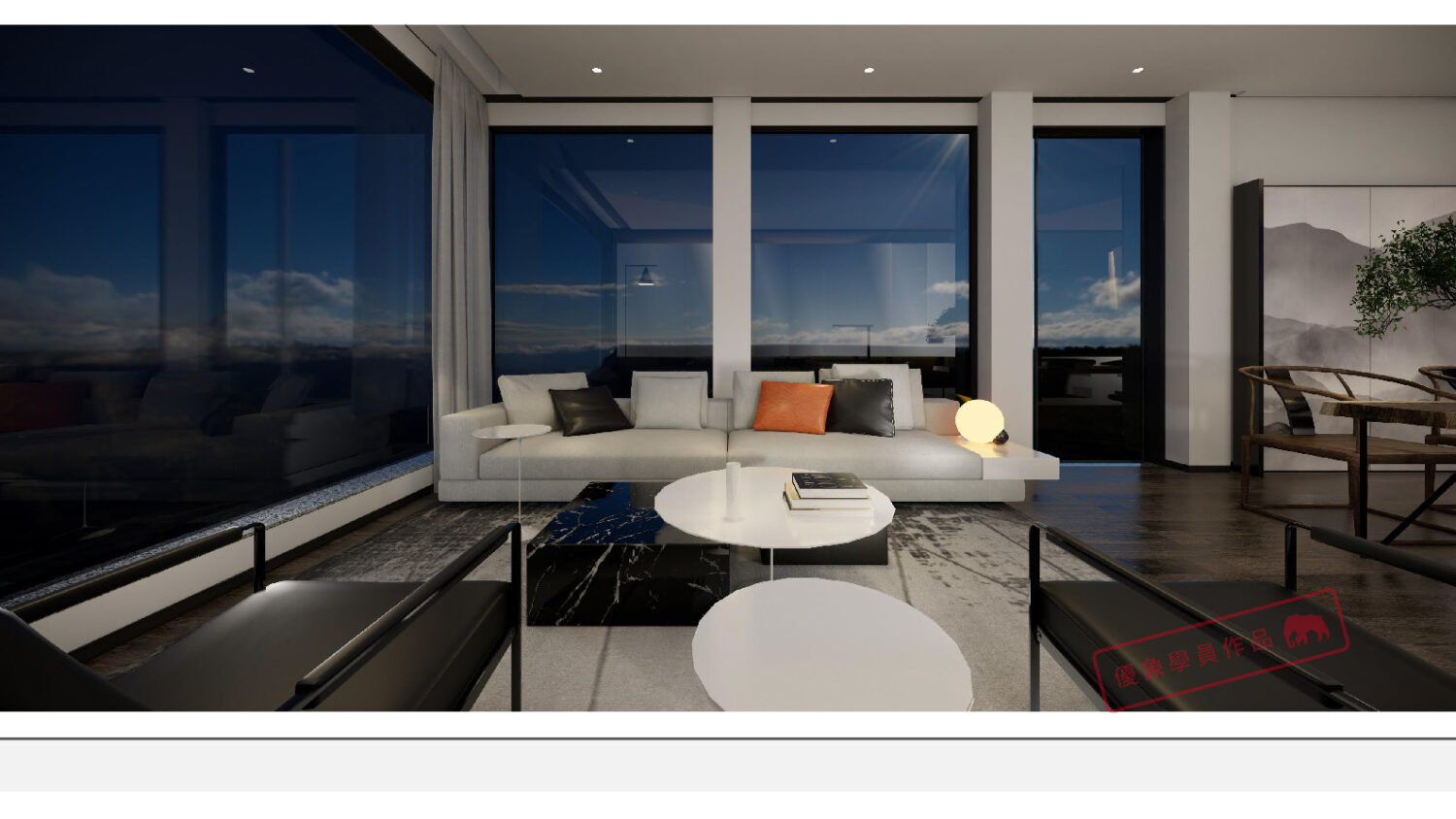

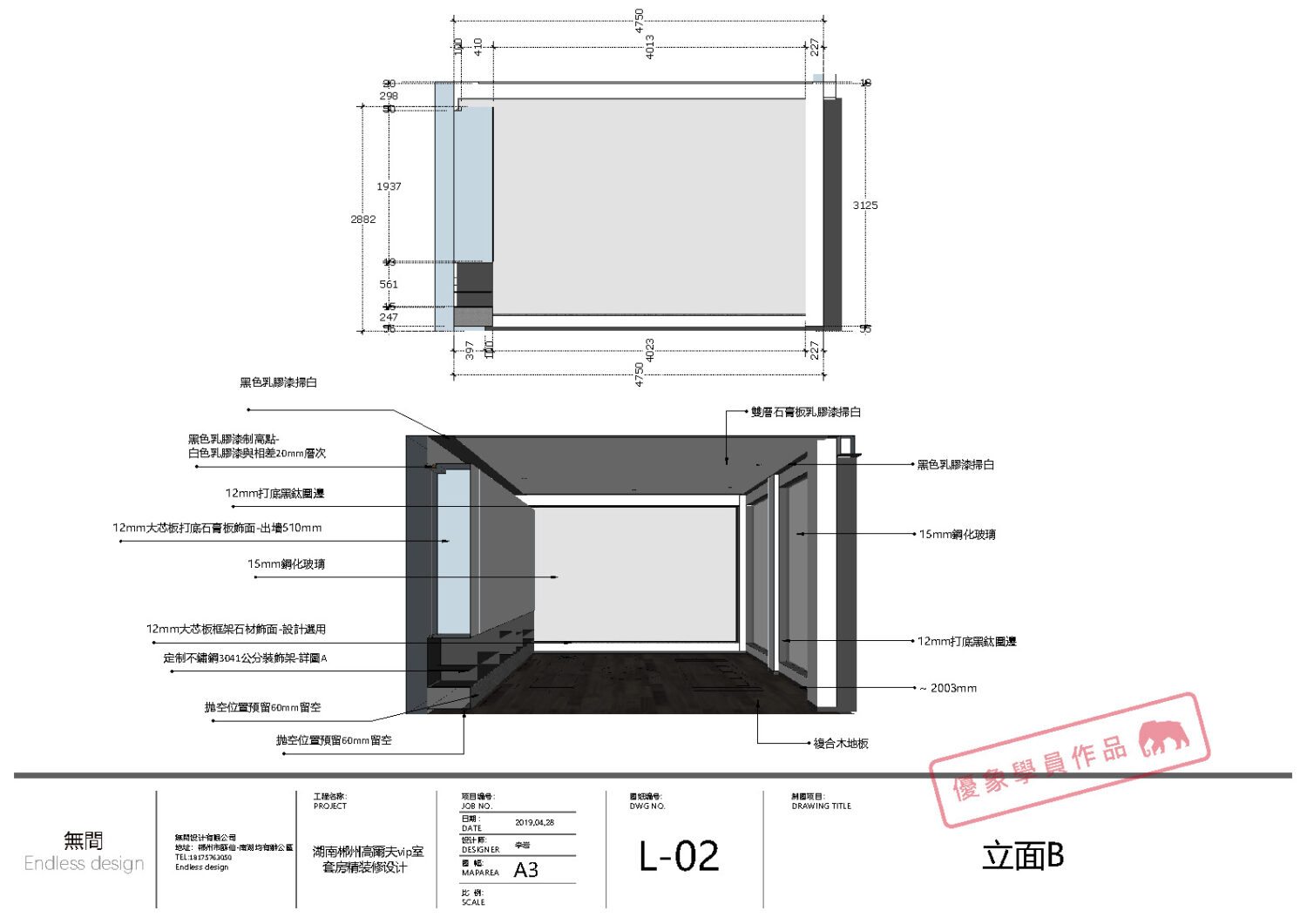

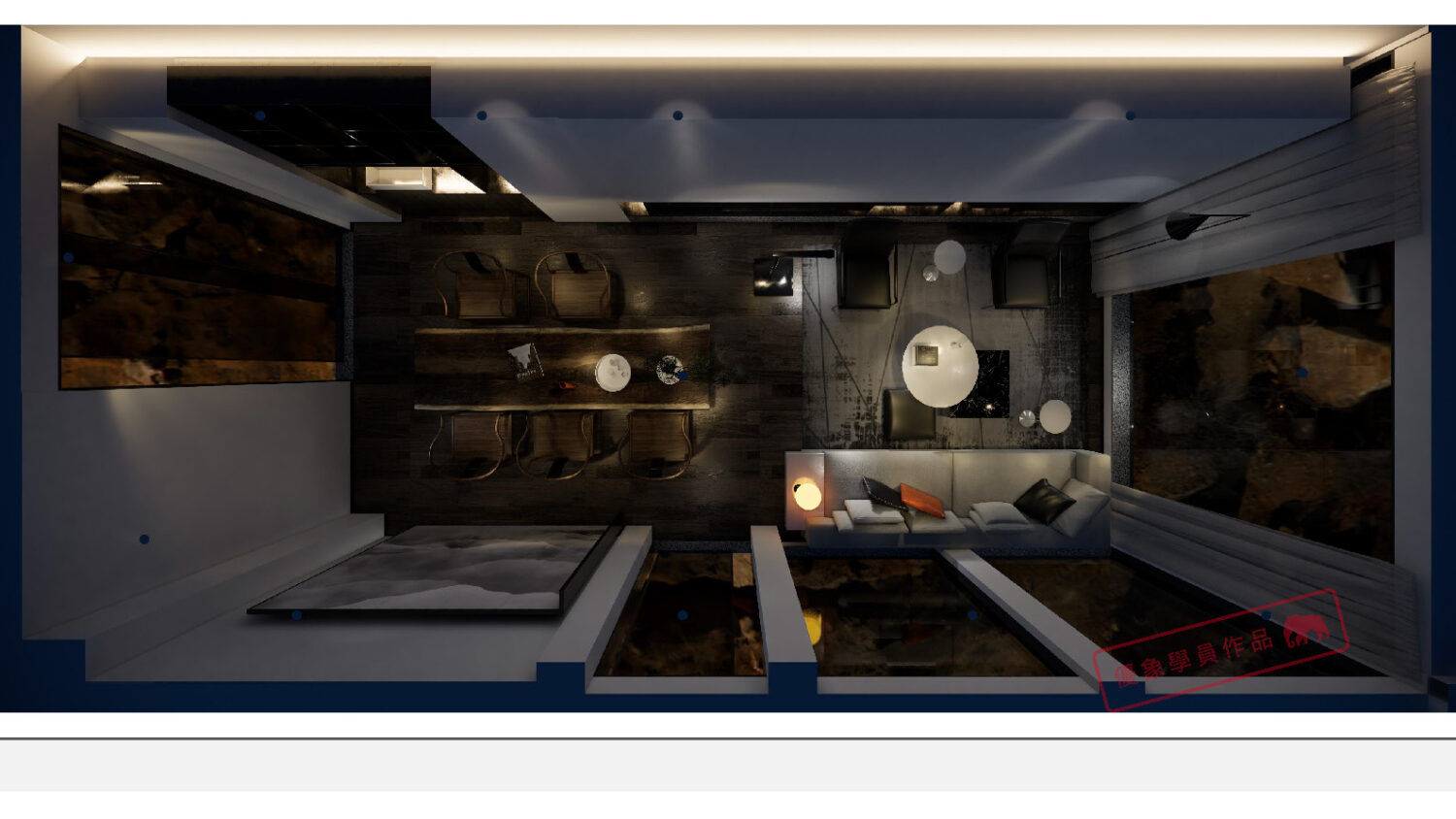

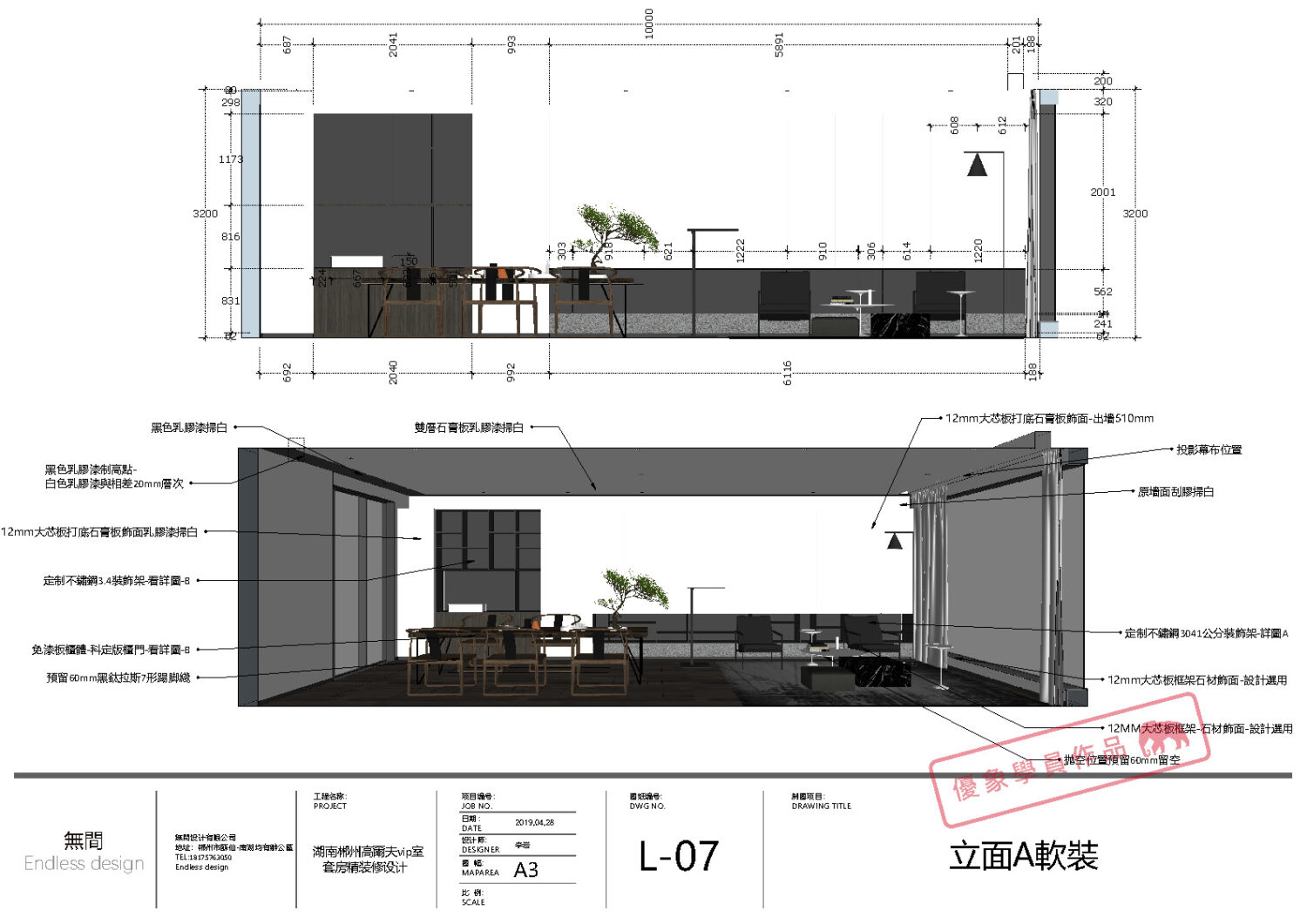

这个项目在出图前，学员使用了Enscape完成了效果图的方案制作，确定方案之后，模型的利用价值就很高了，直接拿来使用输出LayOut图纸，一个人独立完成从设计建模、效果图、施工图全过程。

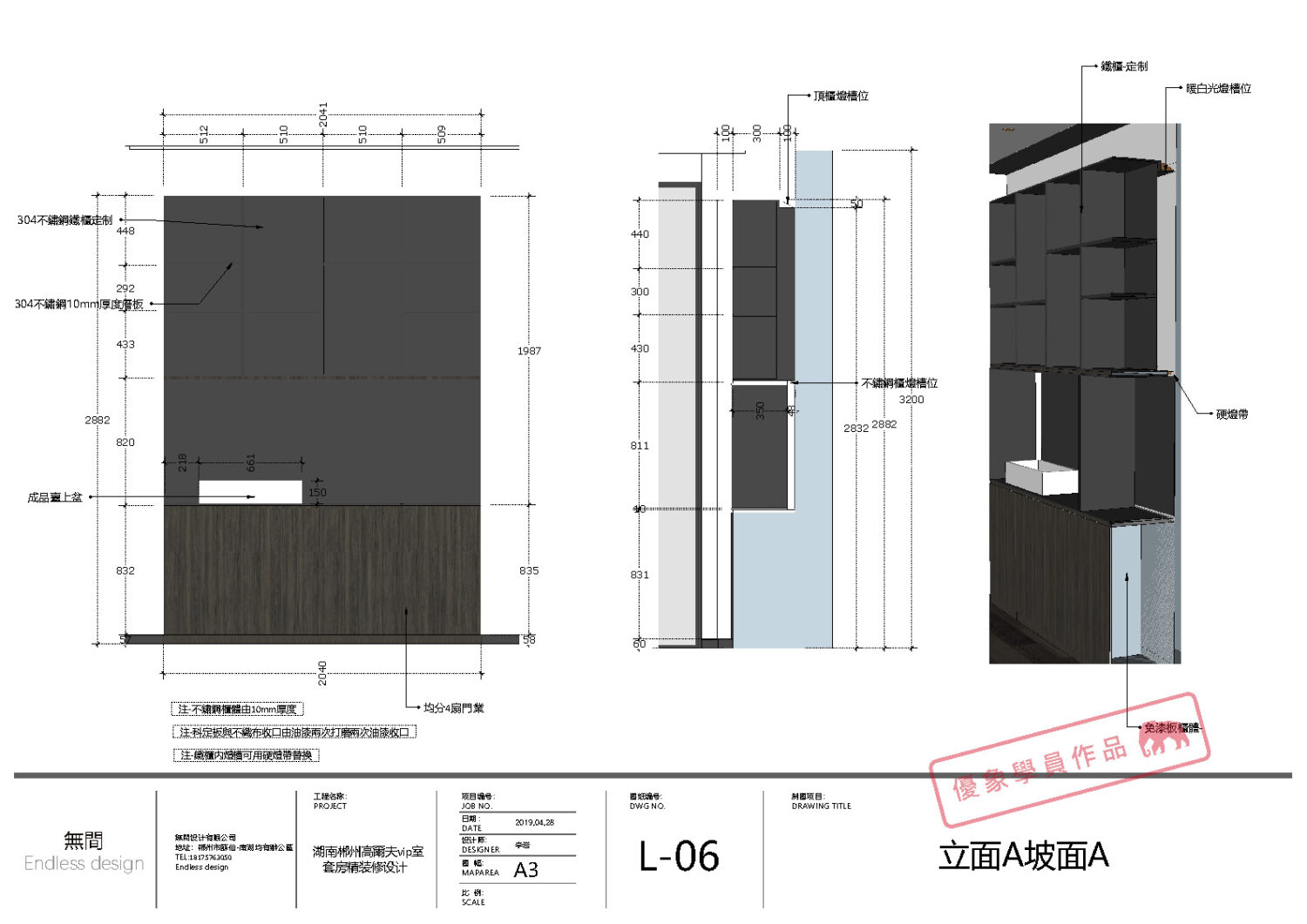

其中LayOut的图纸绘制比较简陋，对于课程要求来信息量和美观程度是不足够的。但是为什么我学员还是这样做？
学员觉得，这样的深度已经足够应付自己的甲方，就不花费更多的精力做更好了，腾出更多的时间做其他项目，合理使用工具，无法和别人对比，符合自己的业务需求为首要任务。

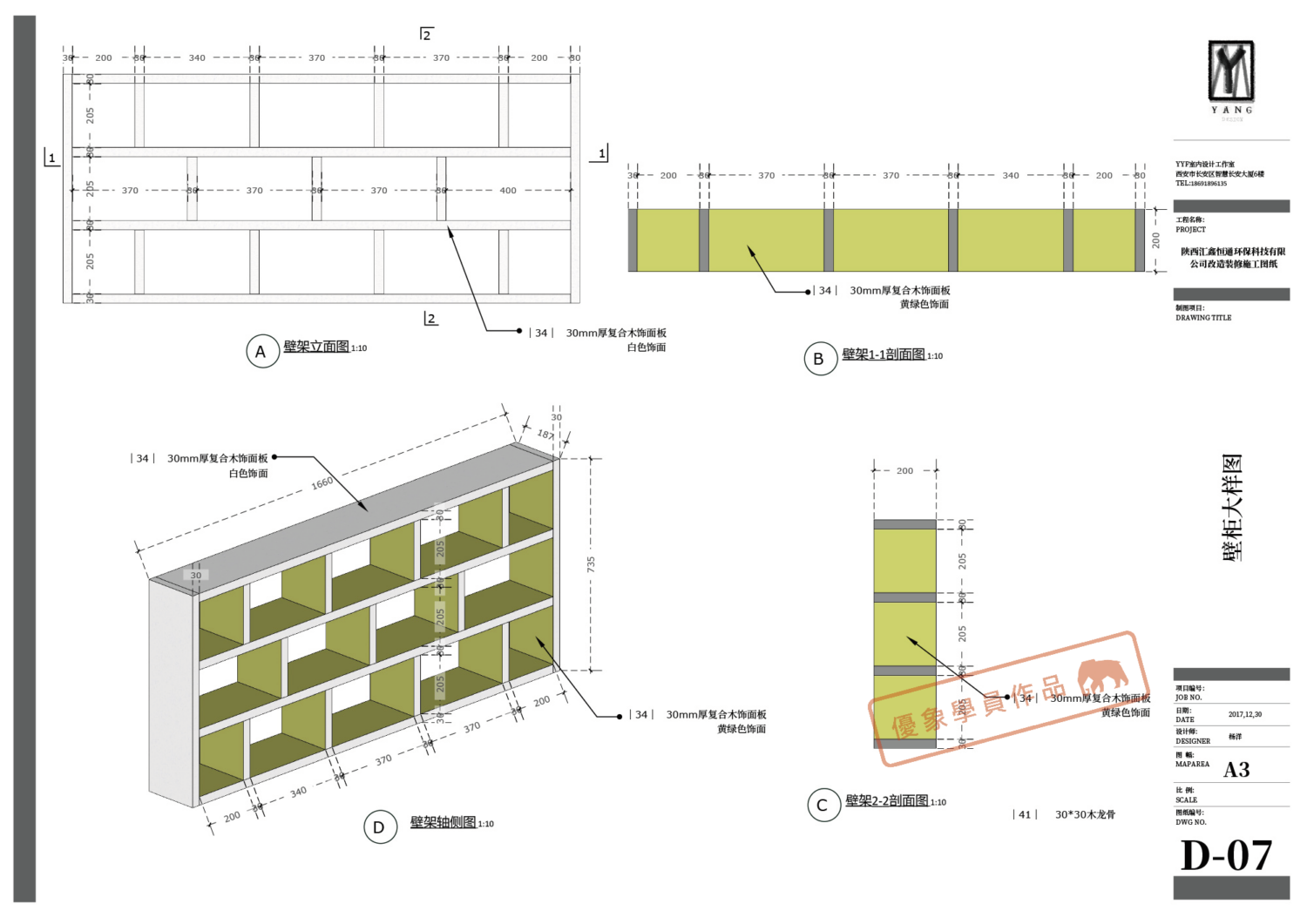

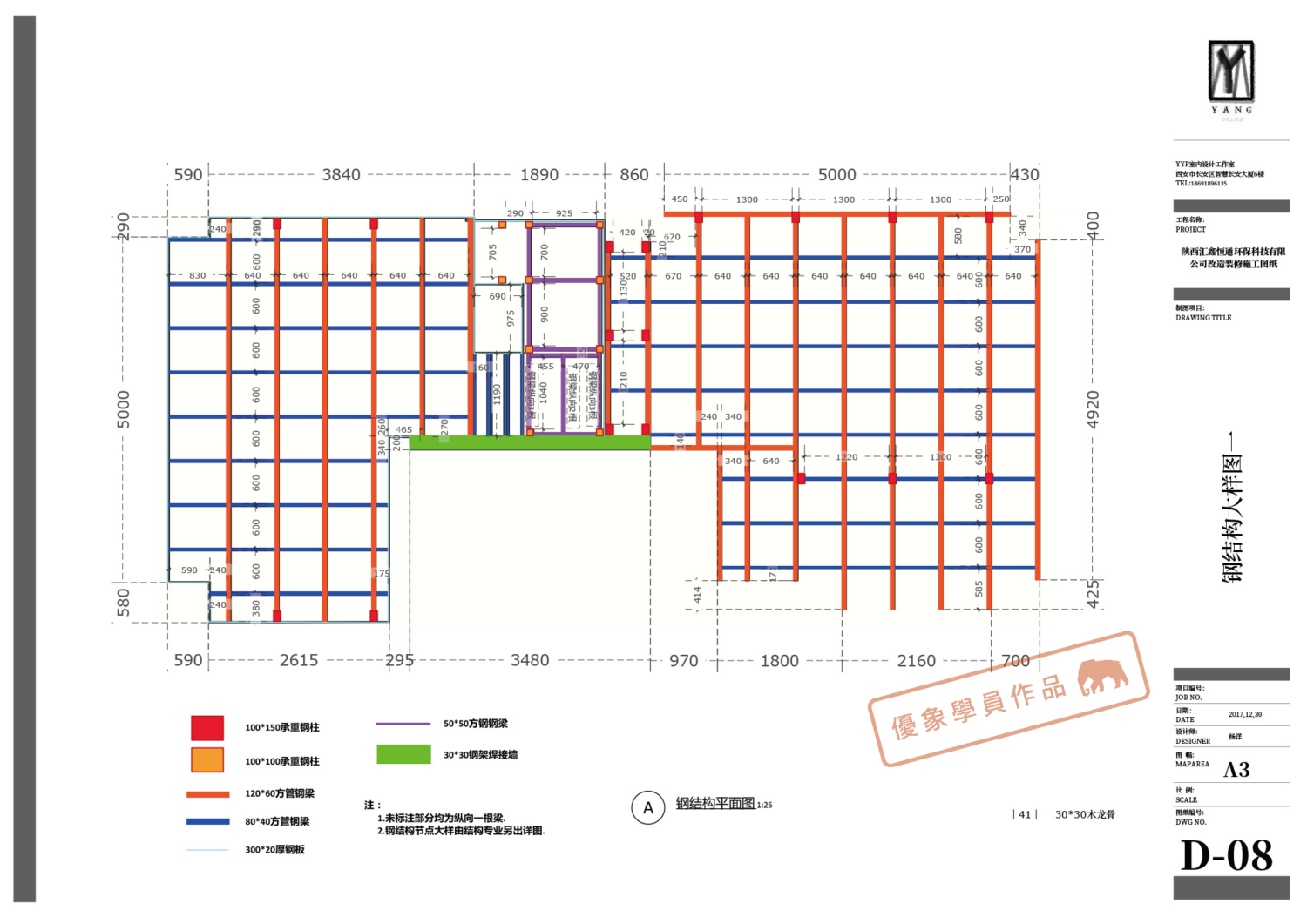

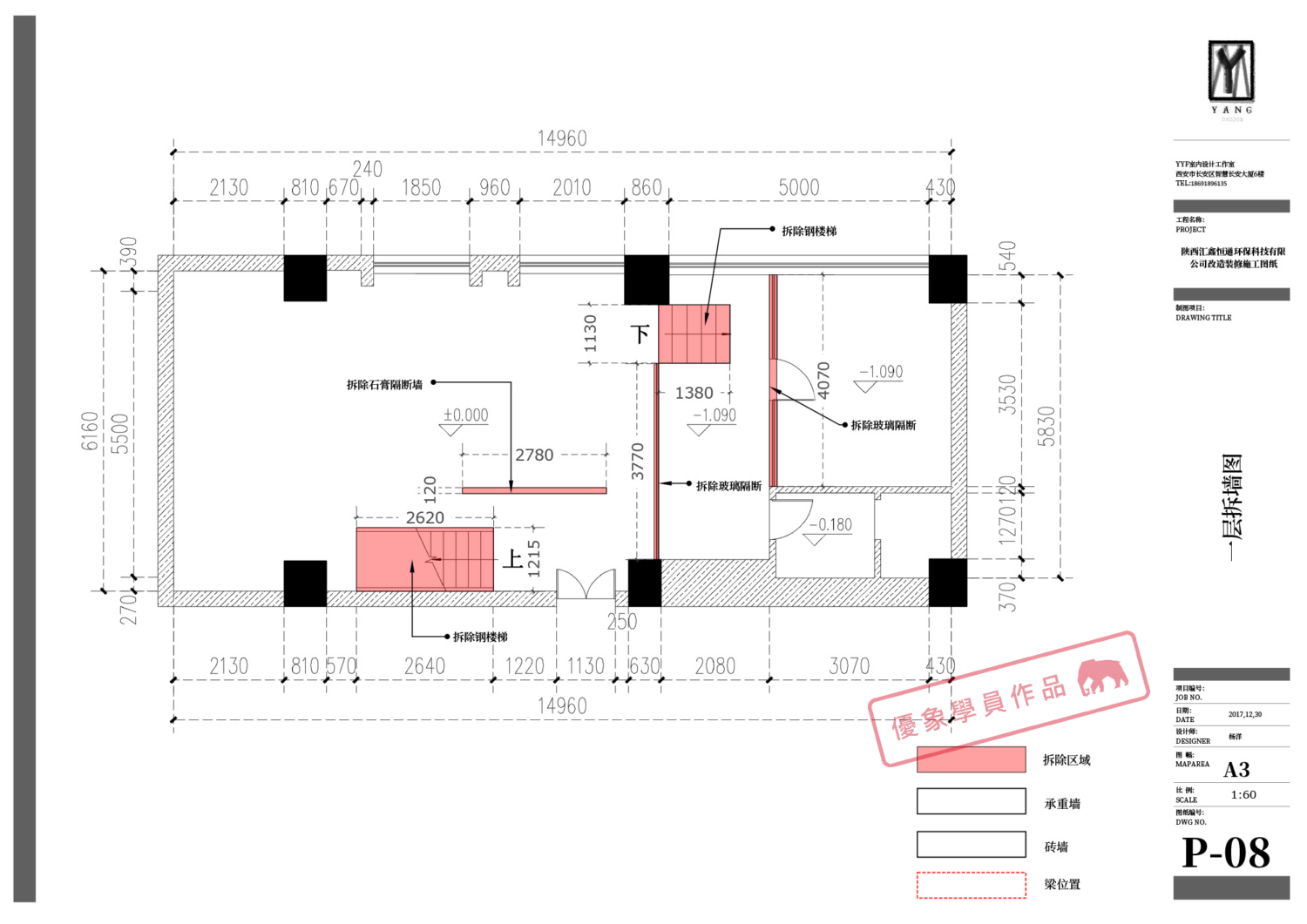

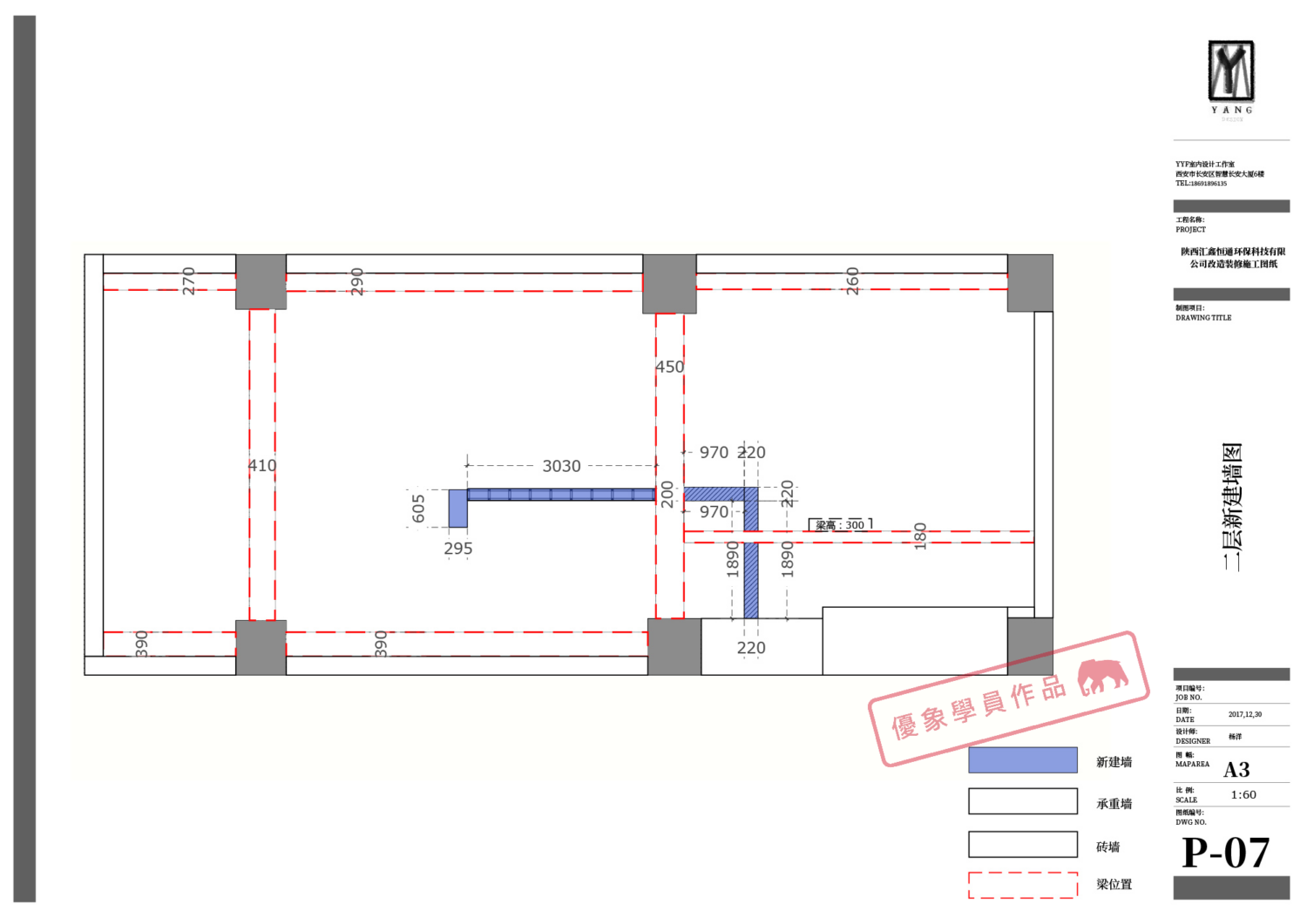

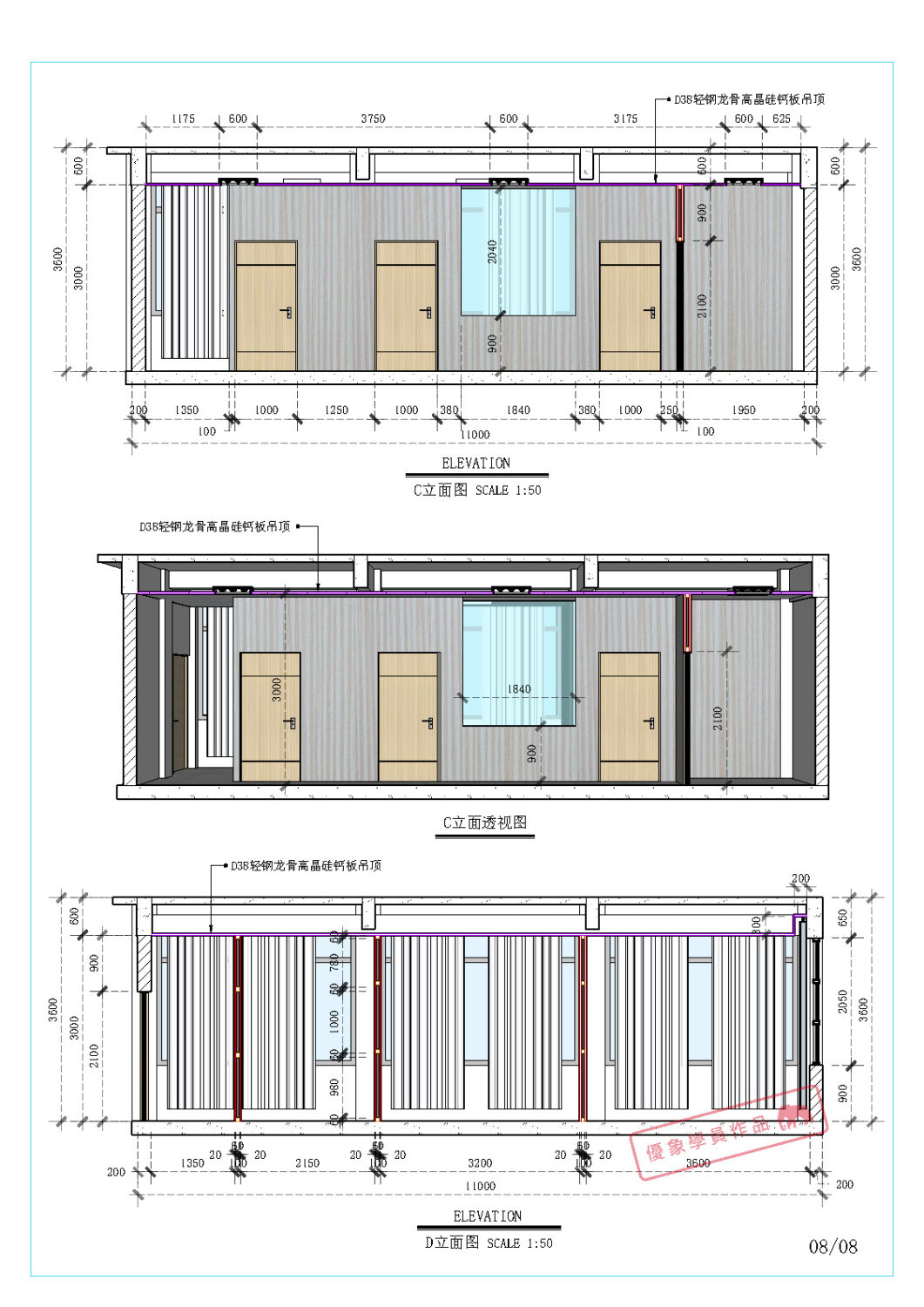

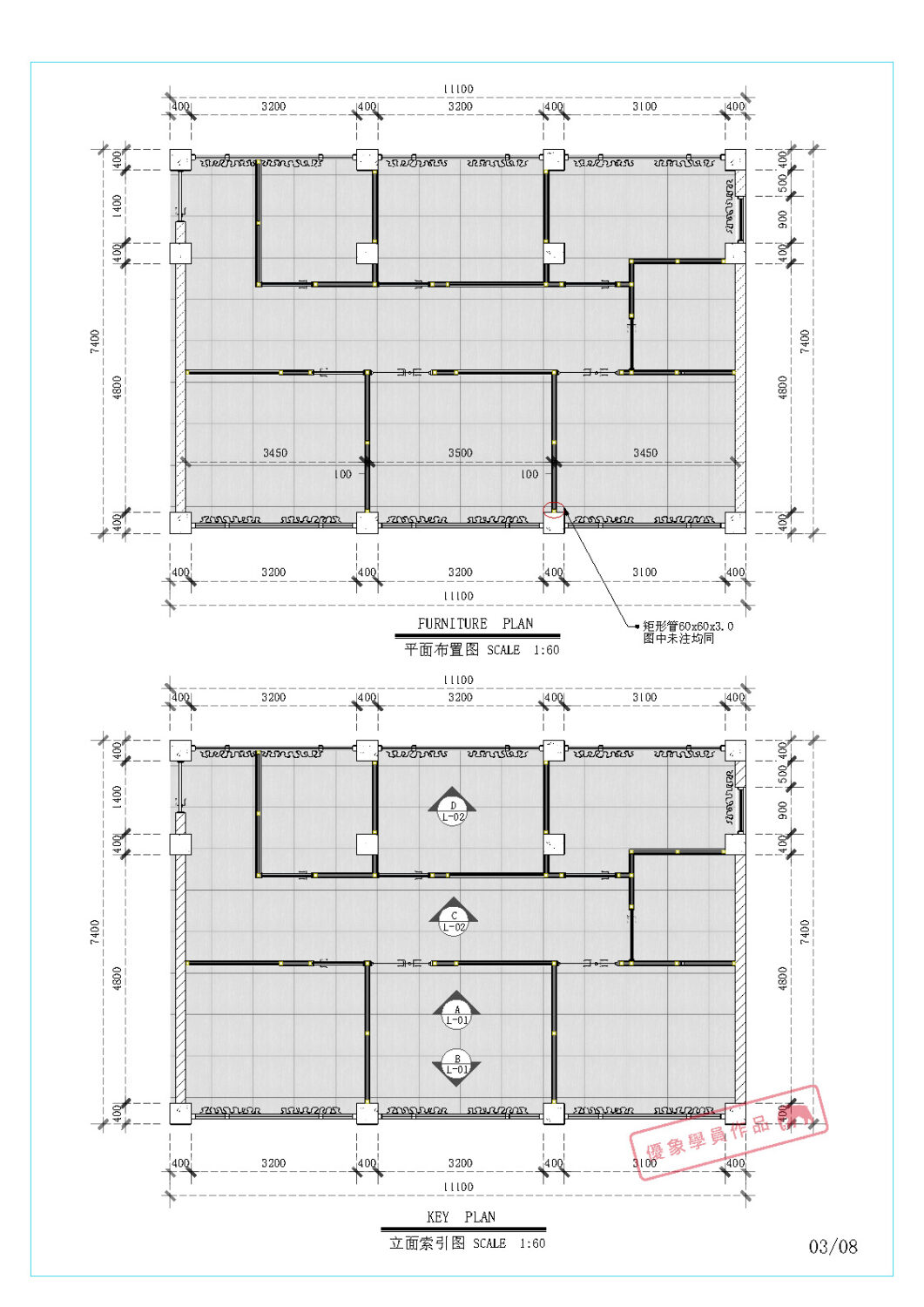

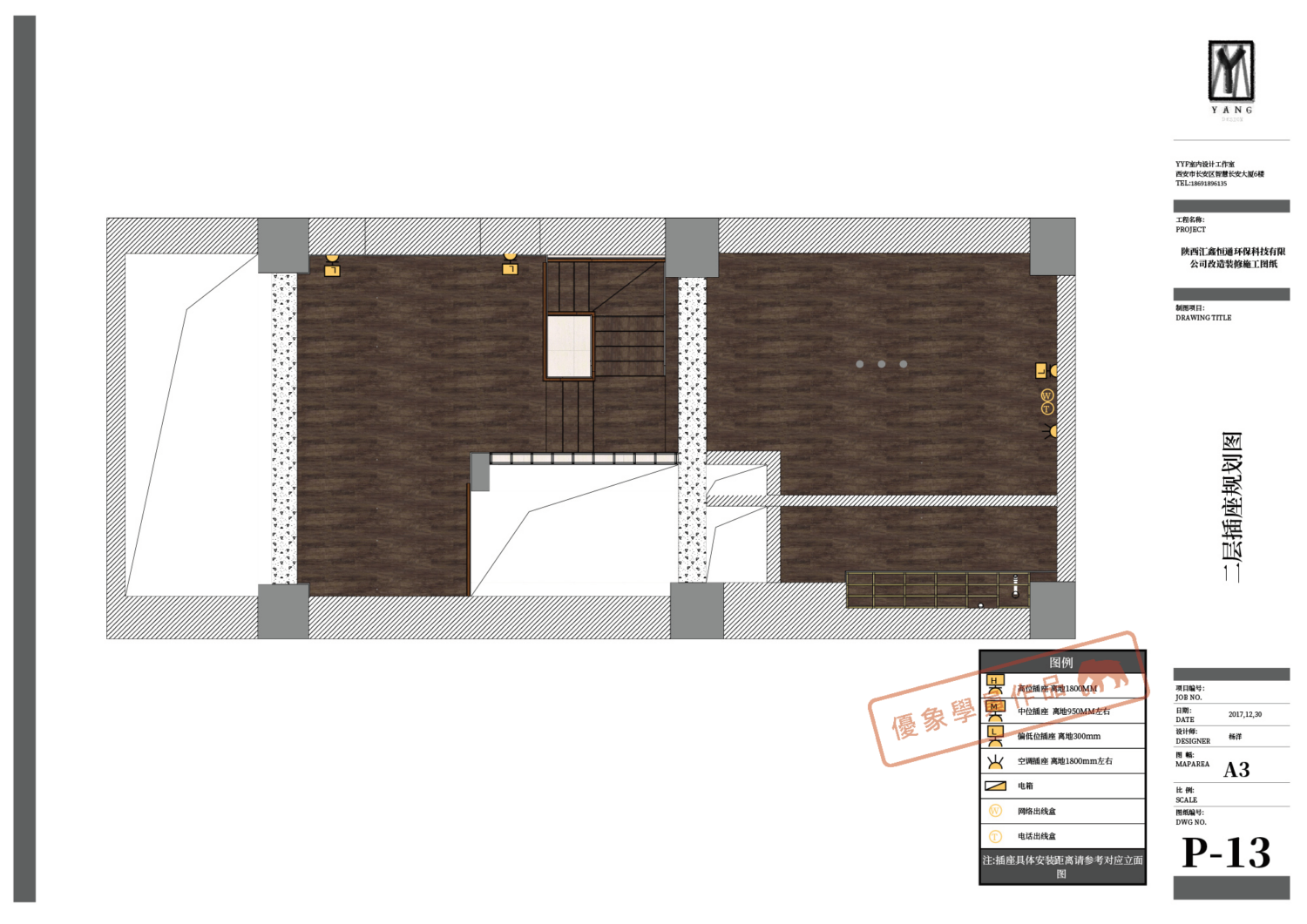

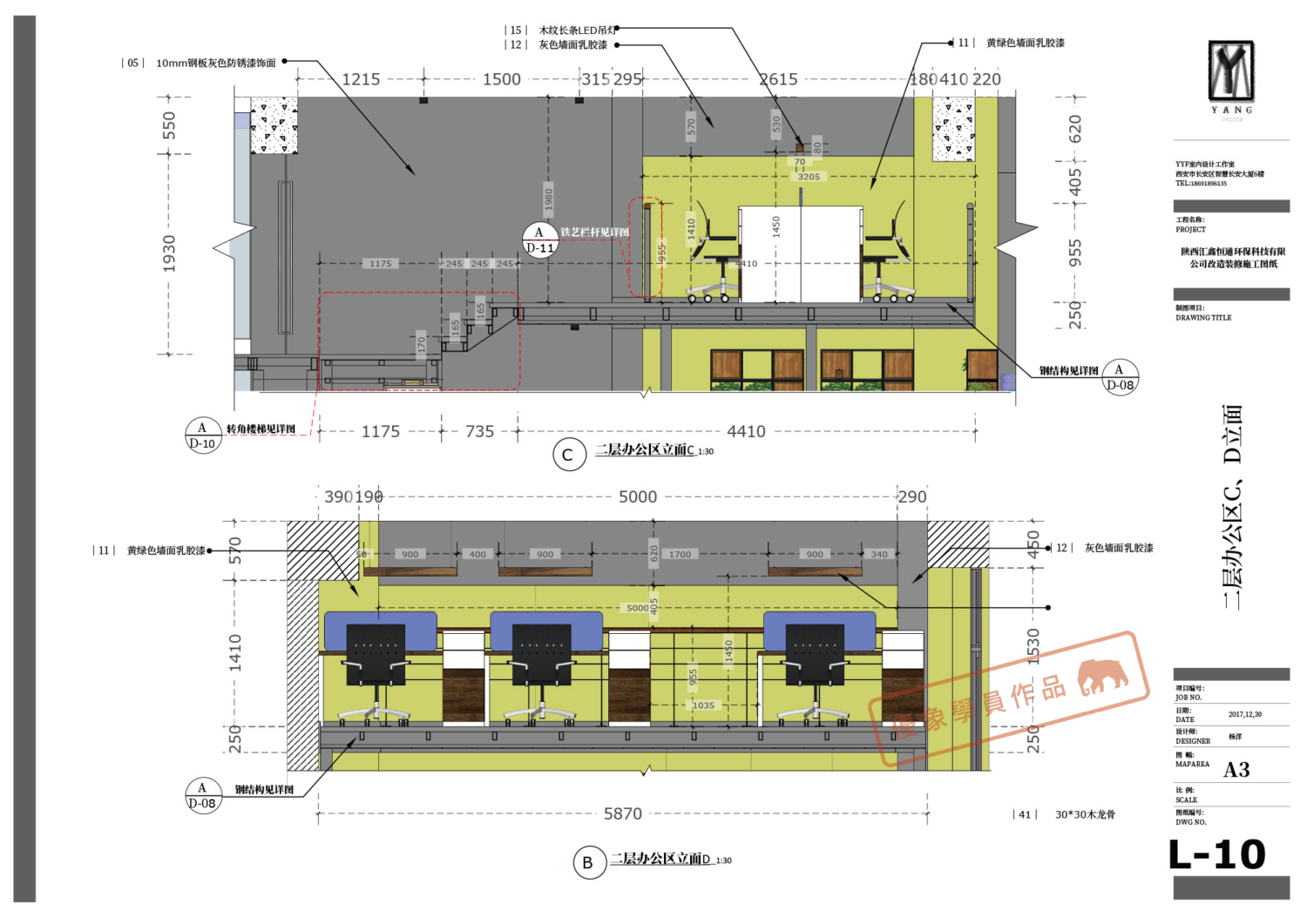

项目七：办公室改造装修设计

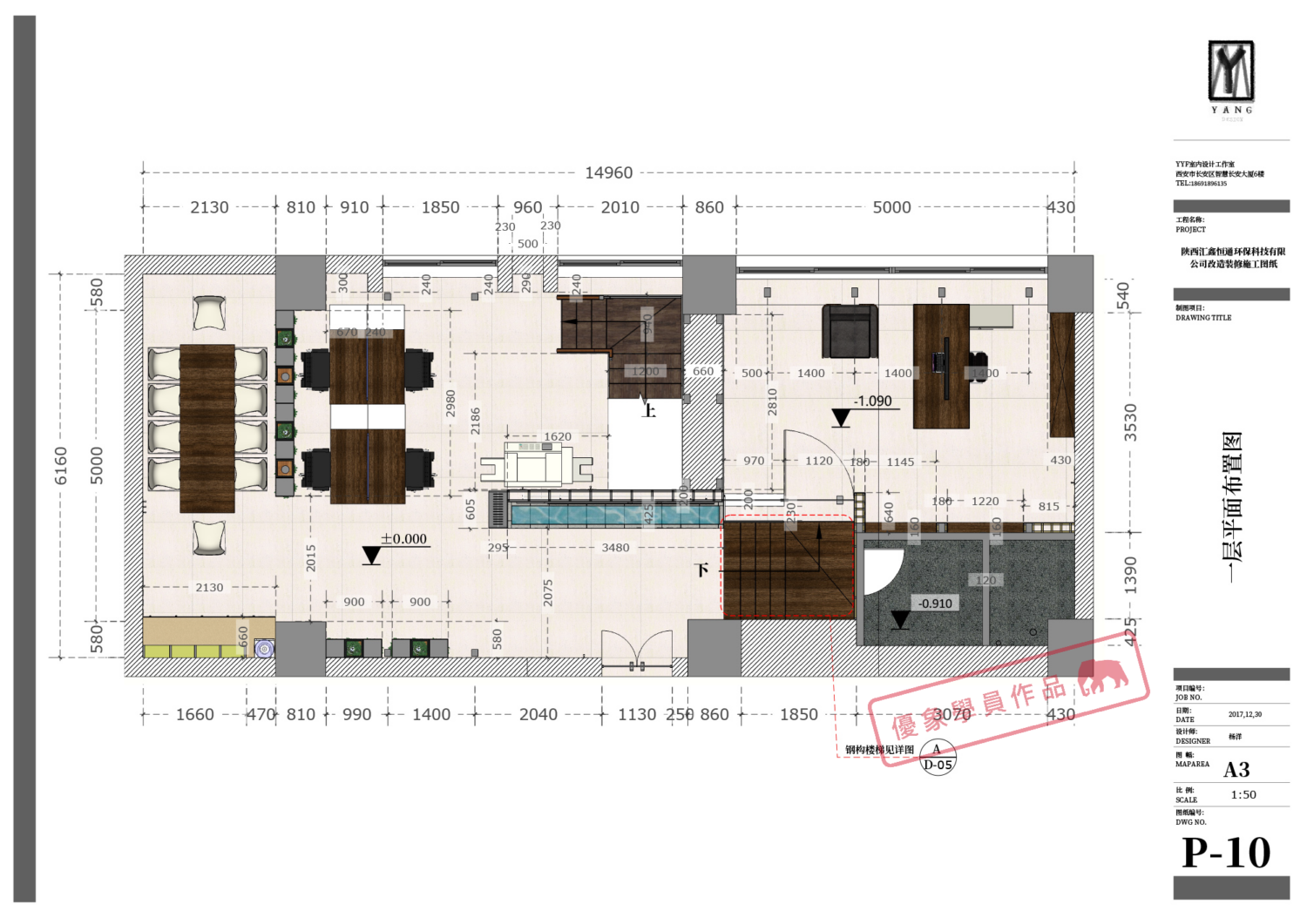

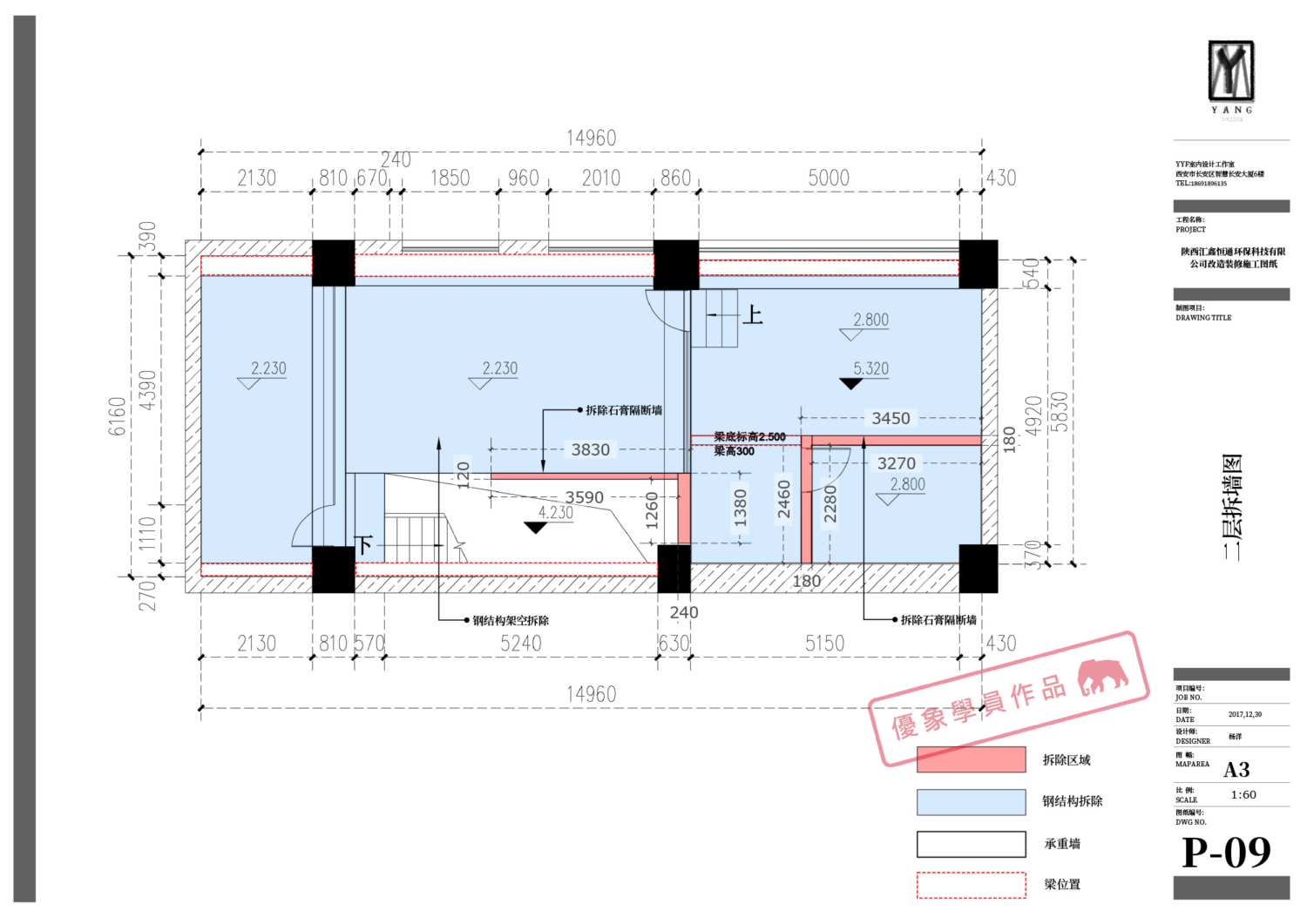

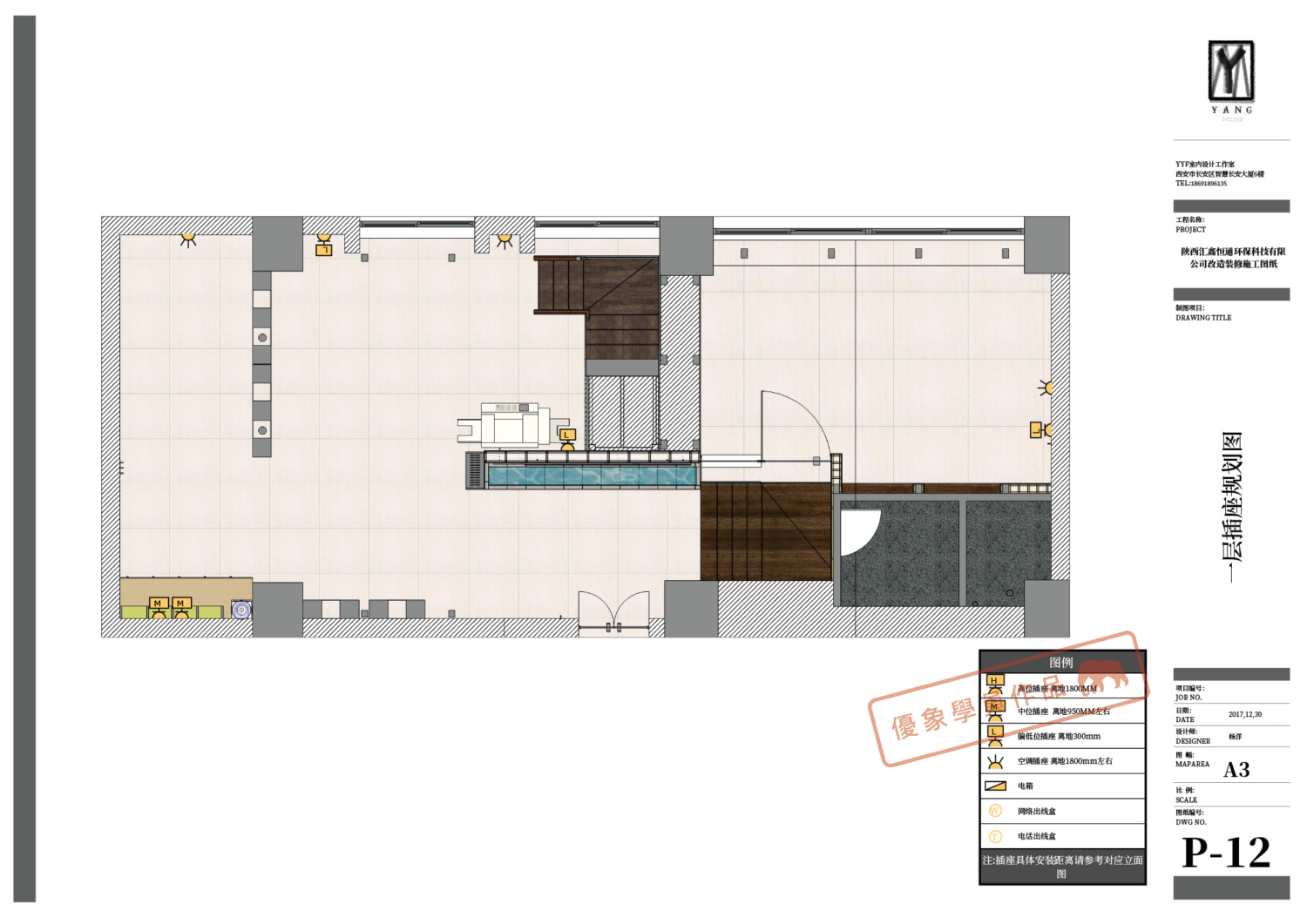

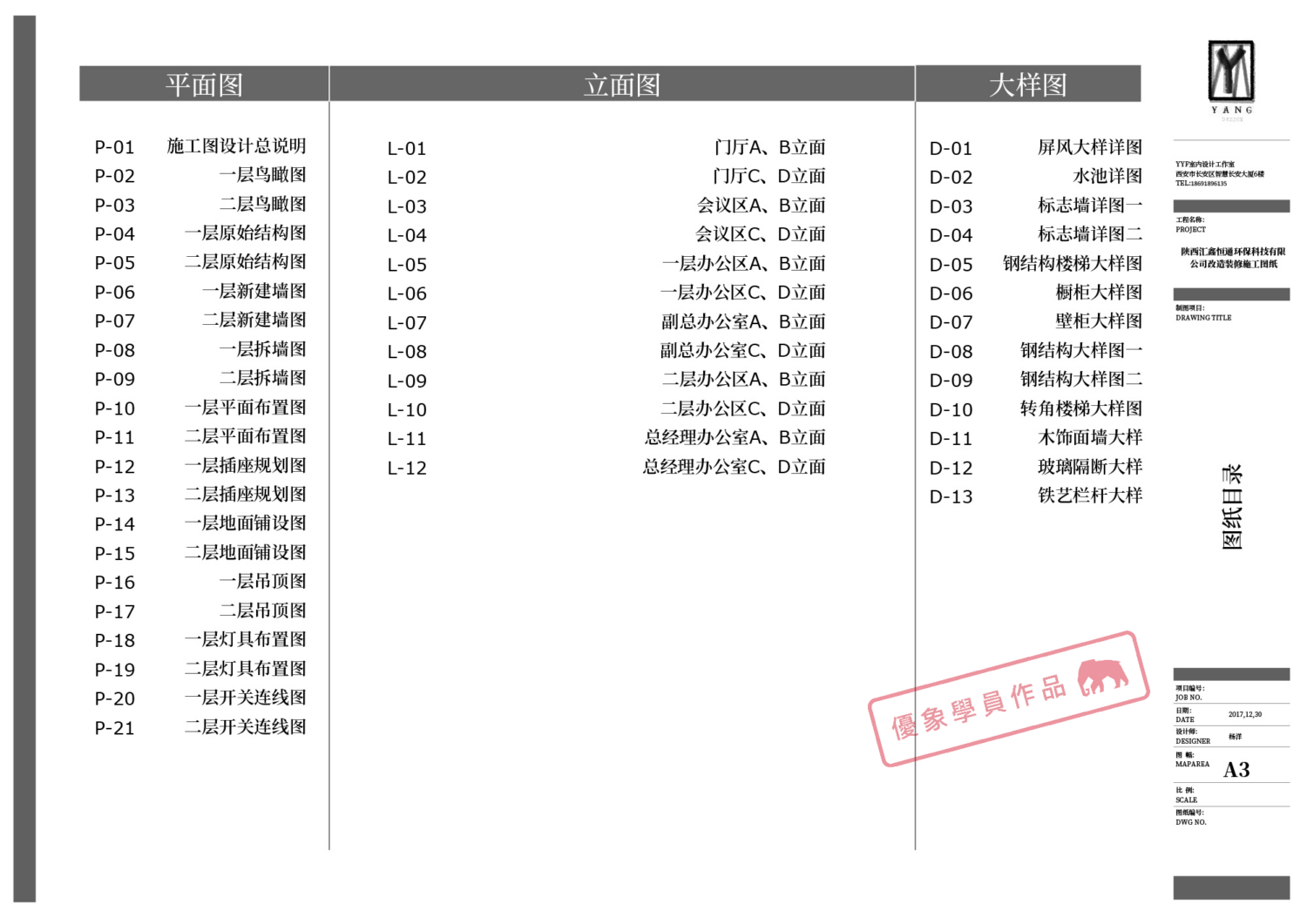

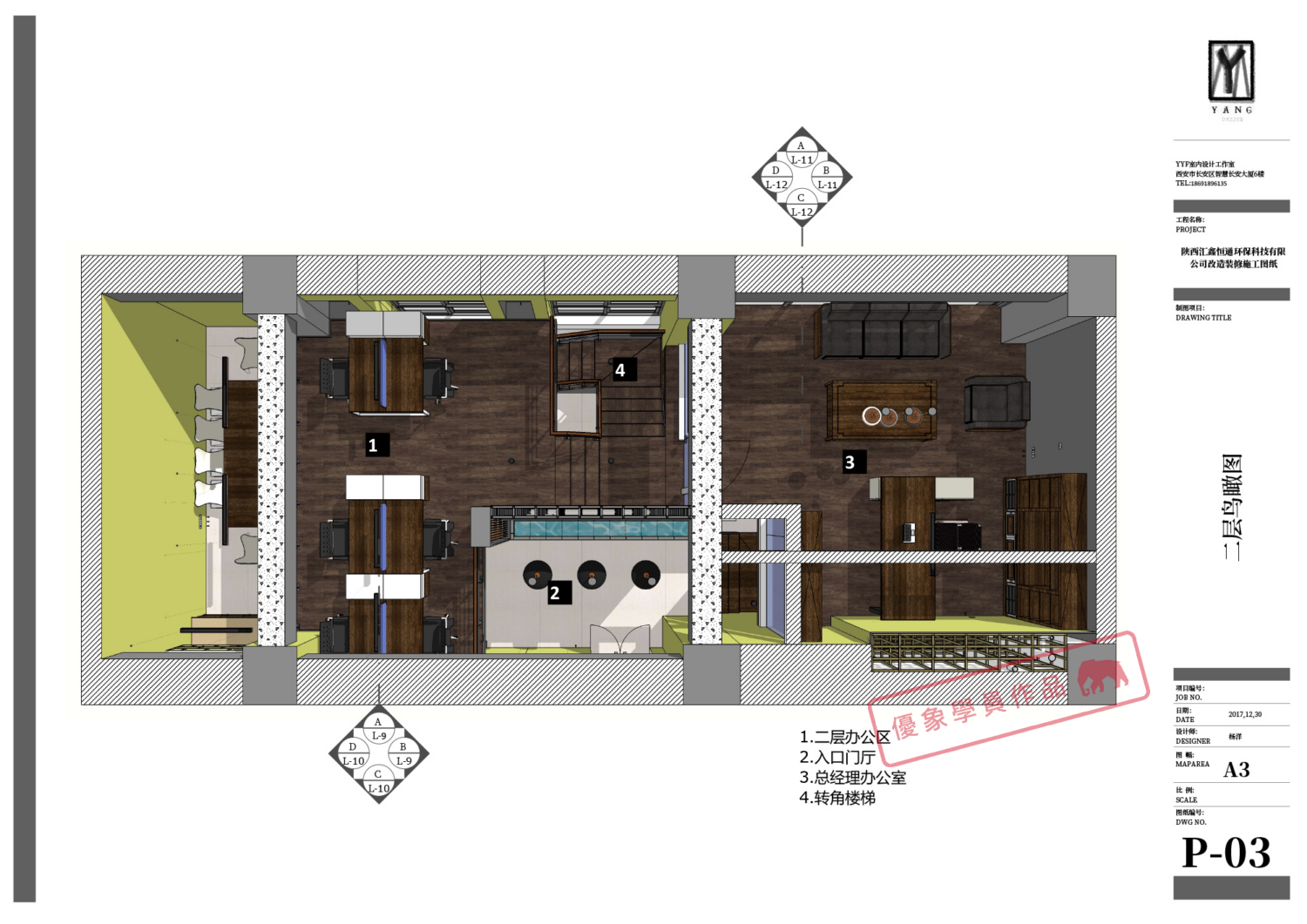

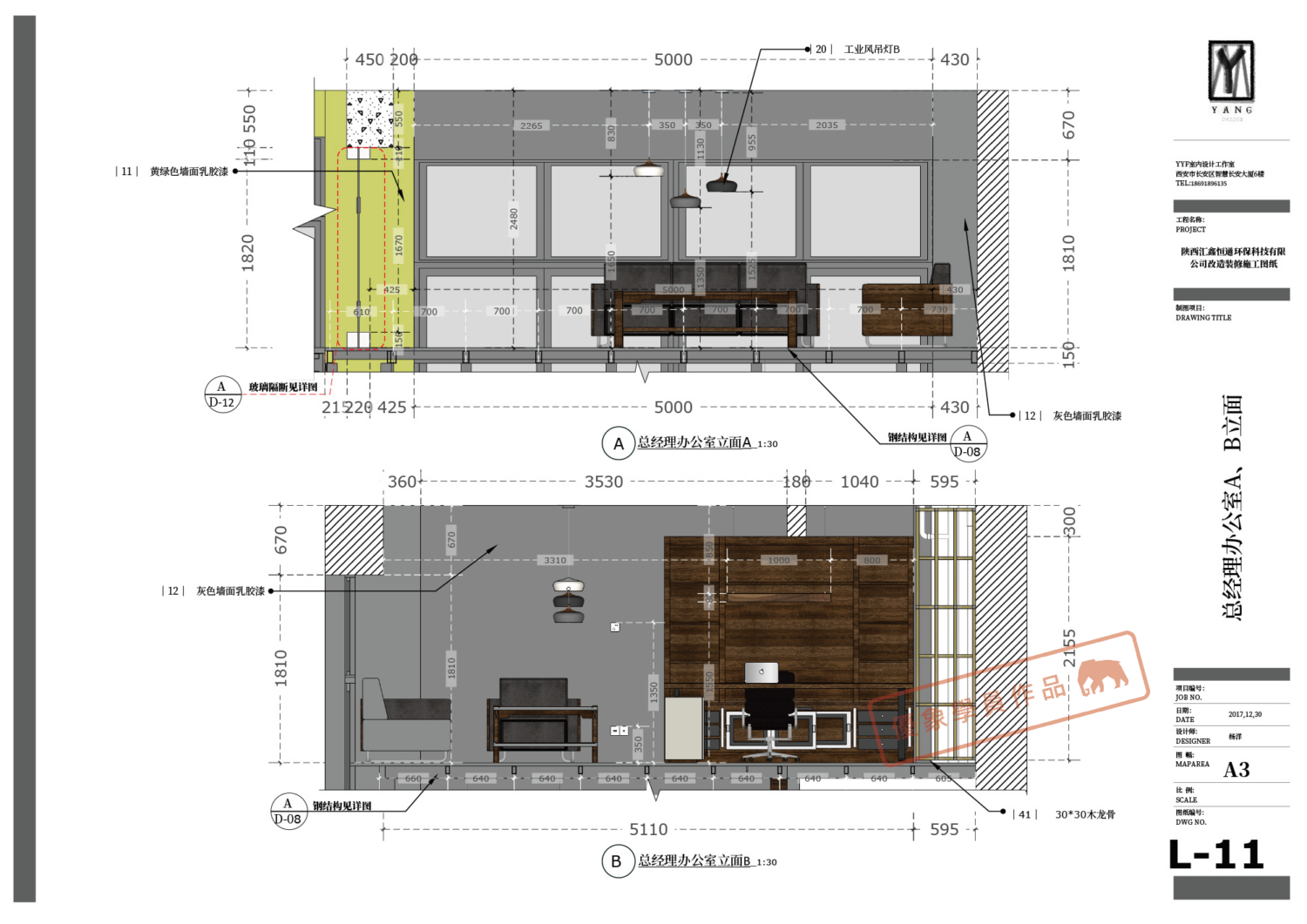

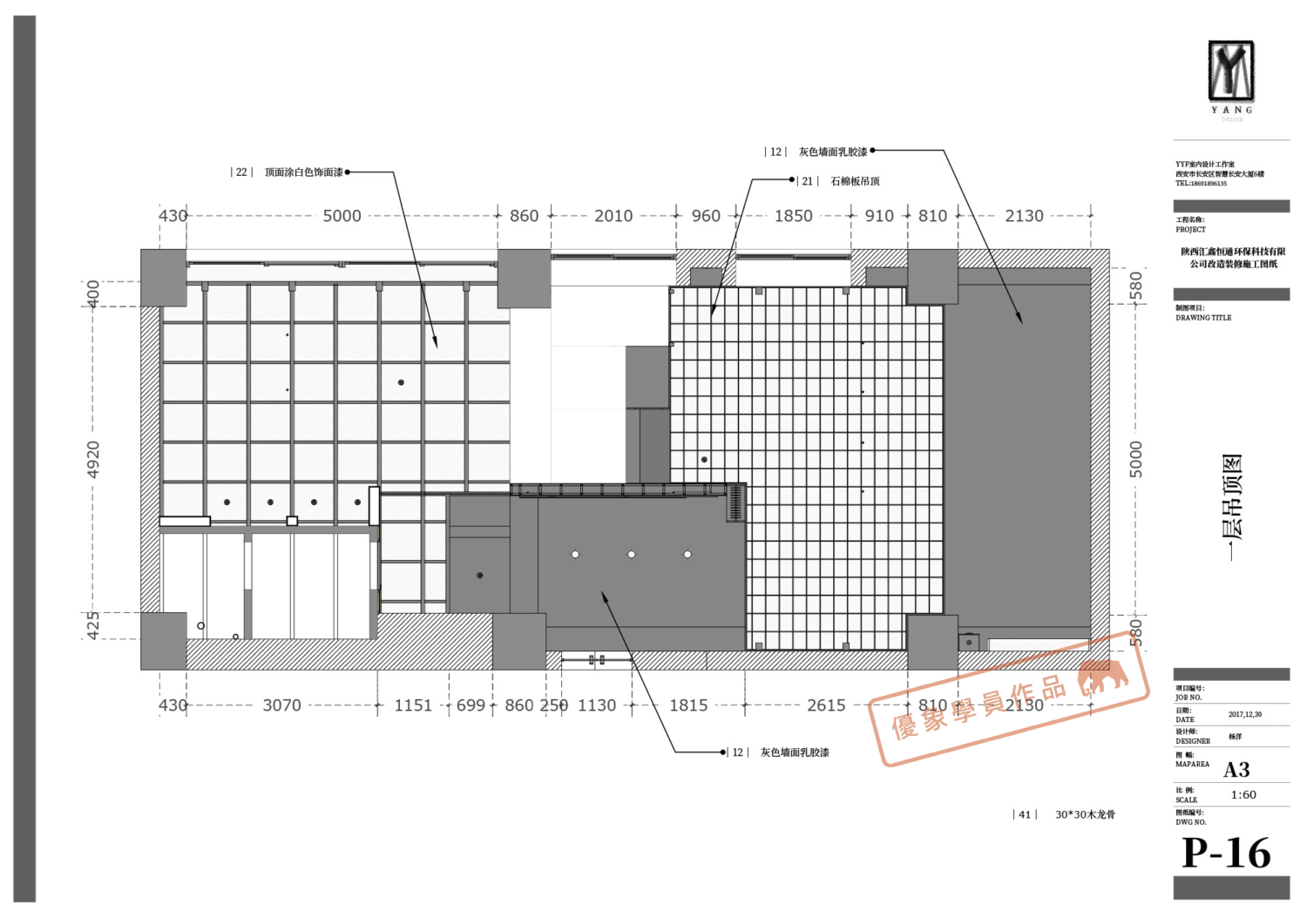

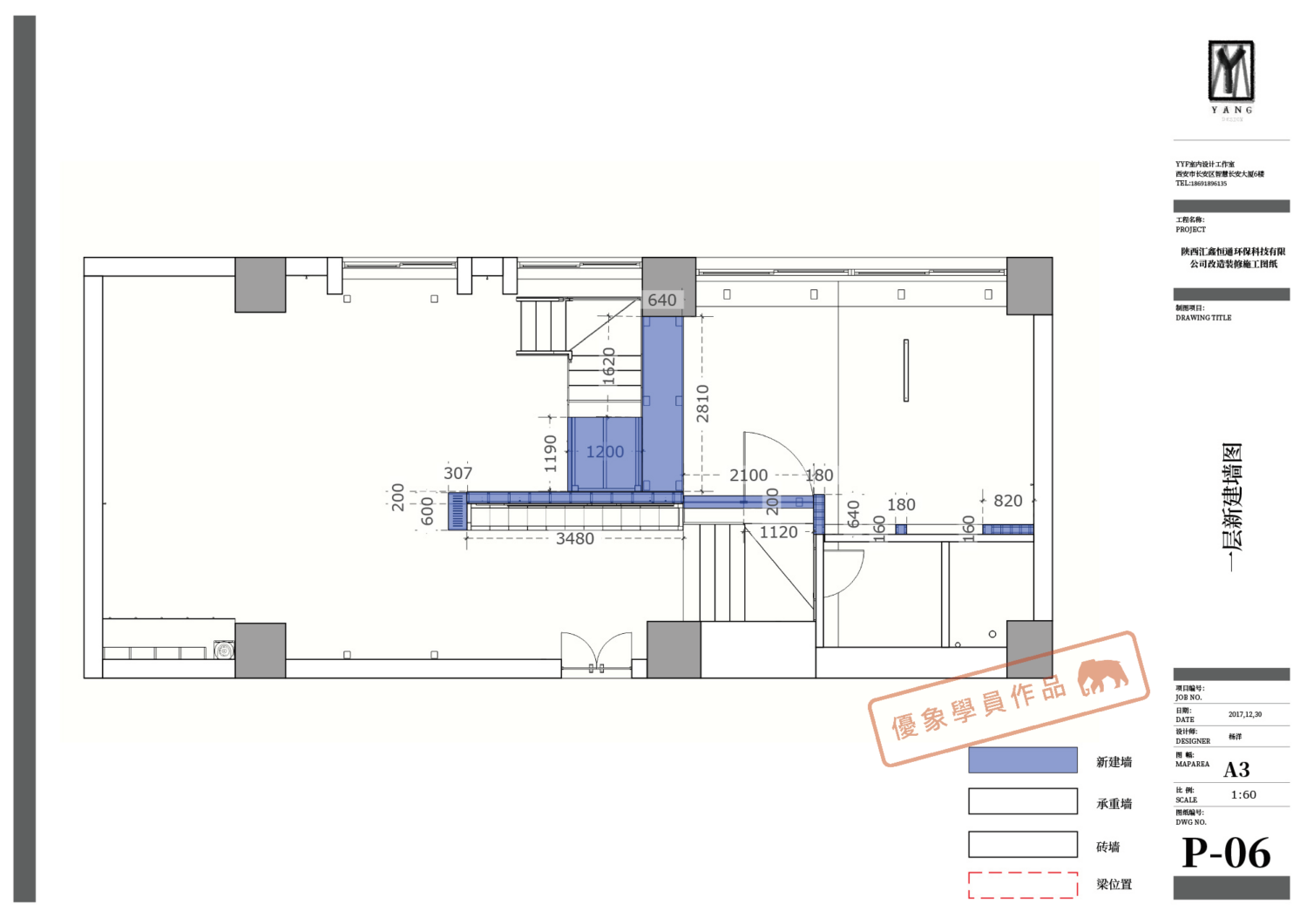

学员尝试使用一个面积不大的项目来尝试整套的LayOut出图，获得的效果十分满意。

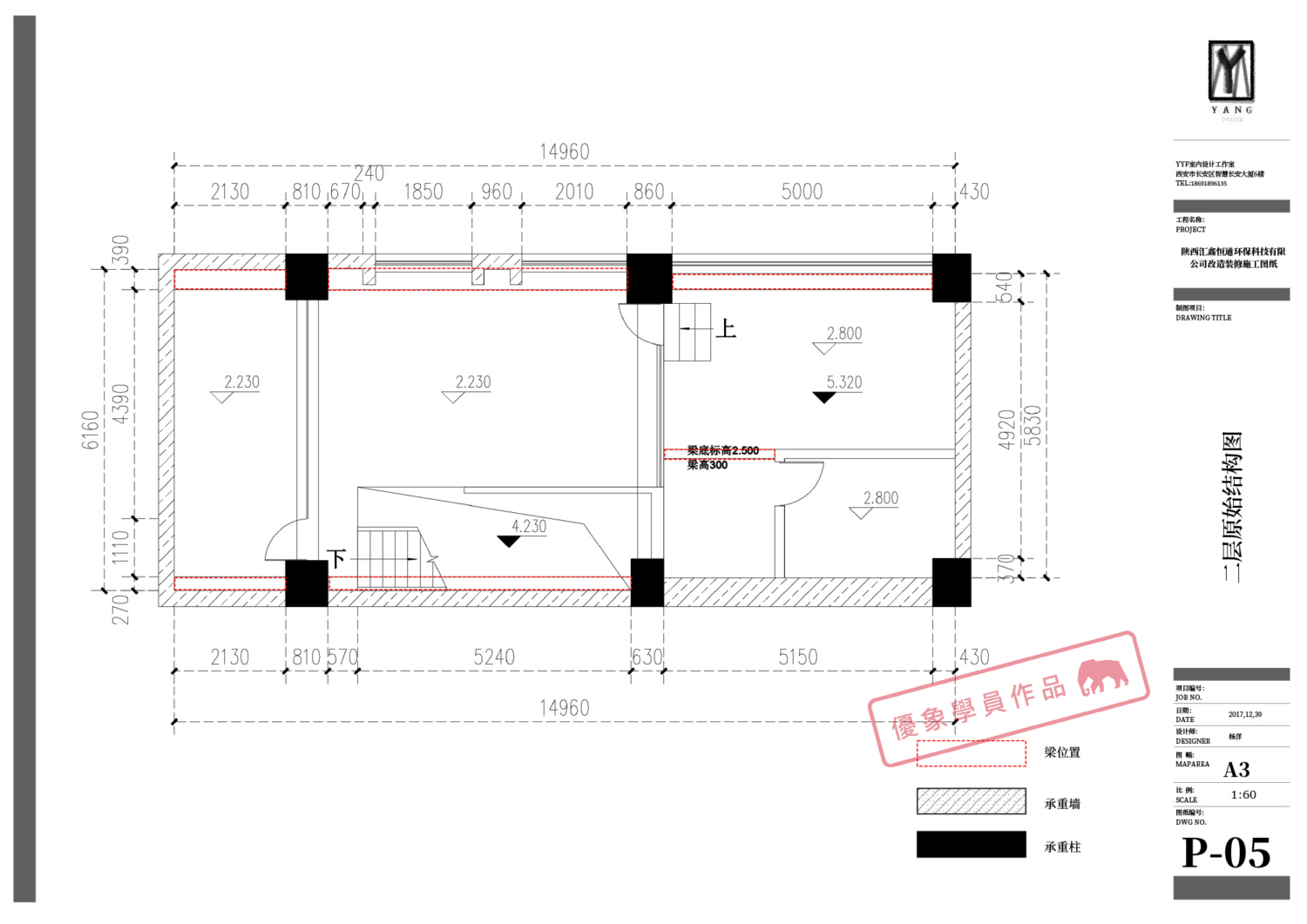

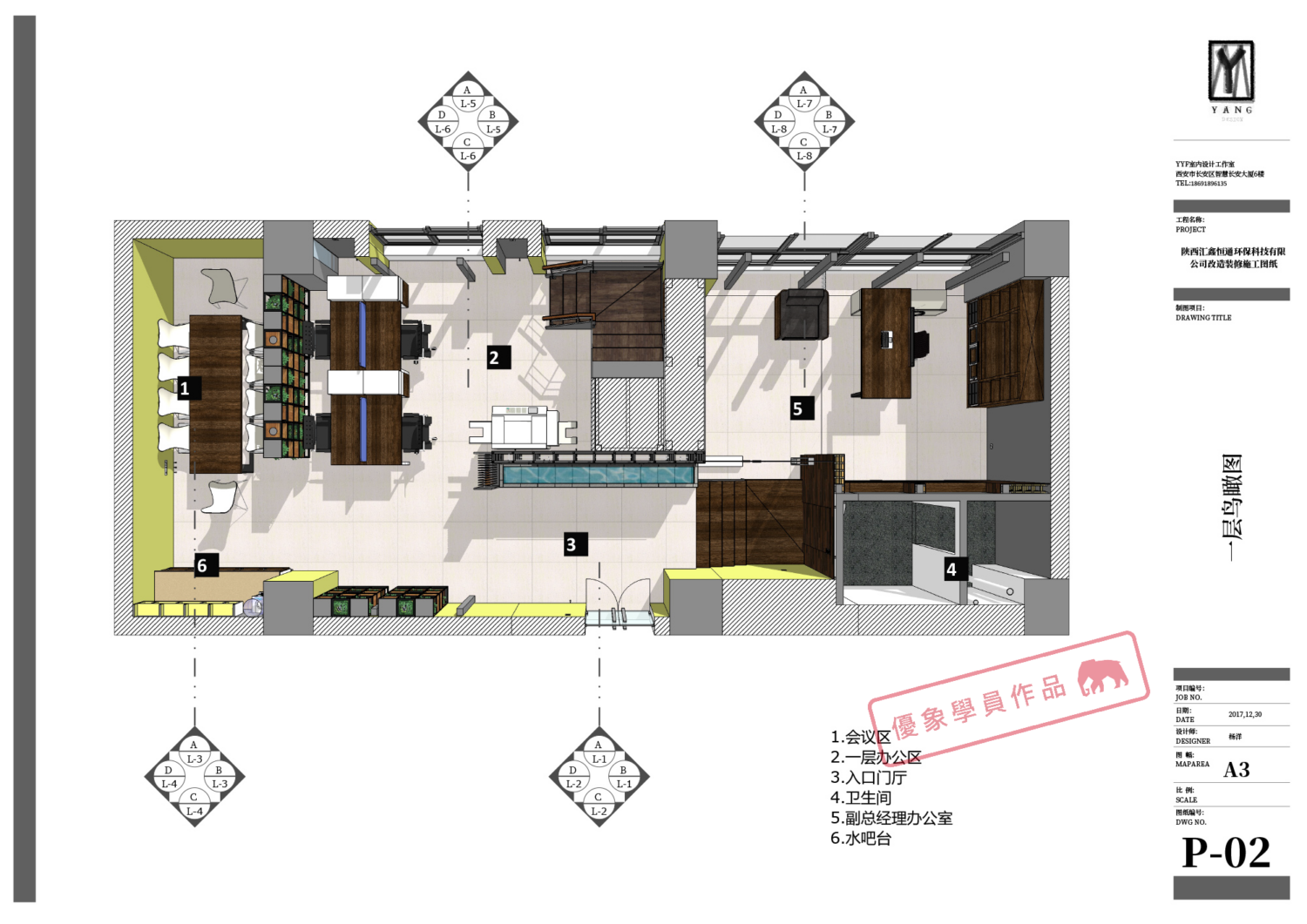

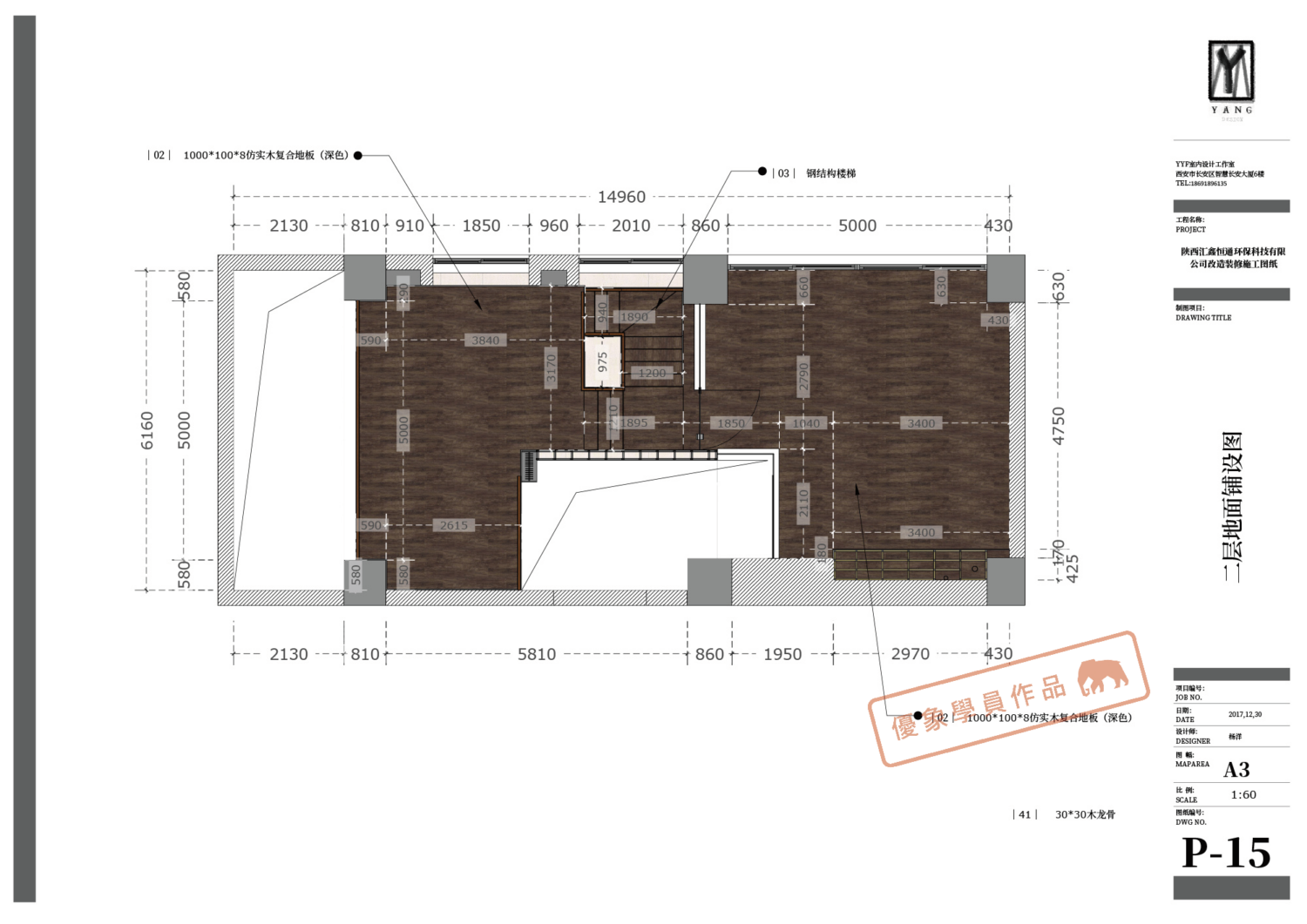

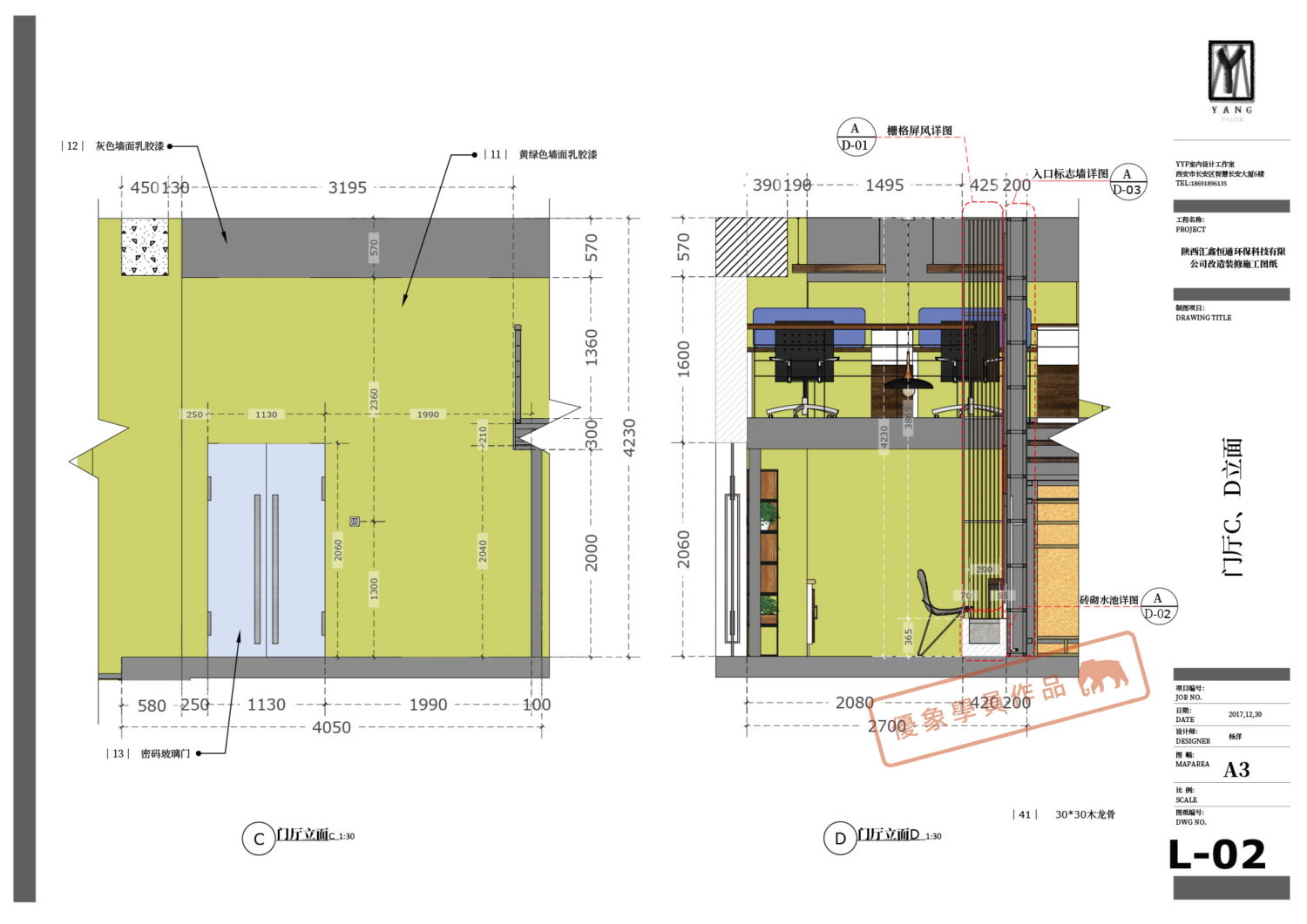

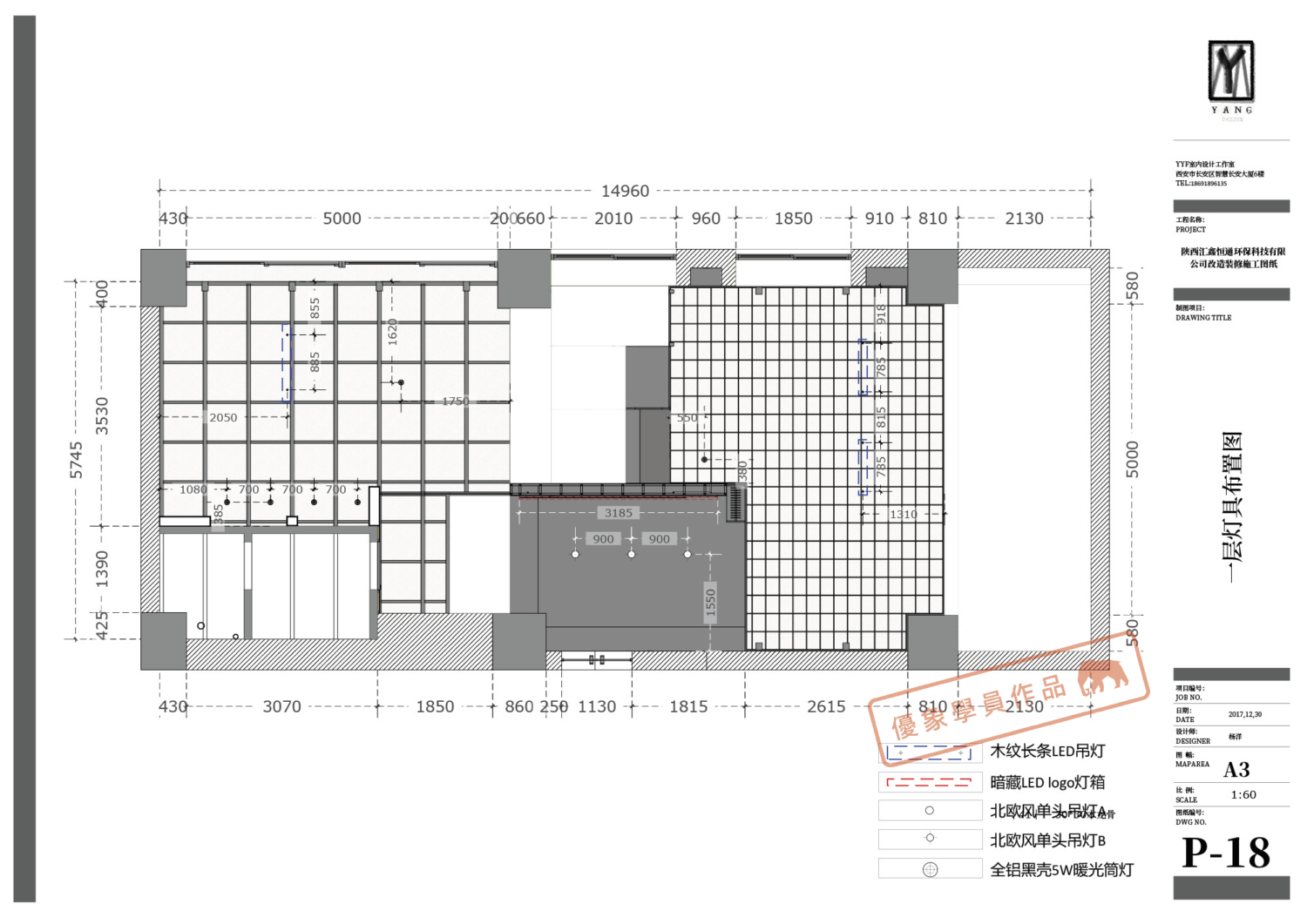

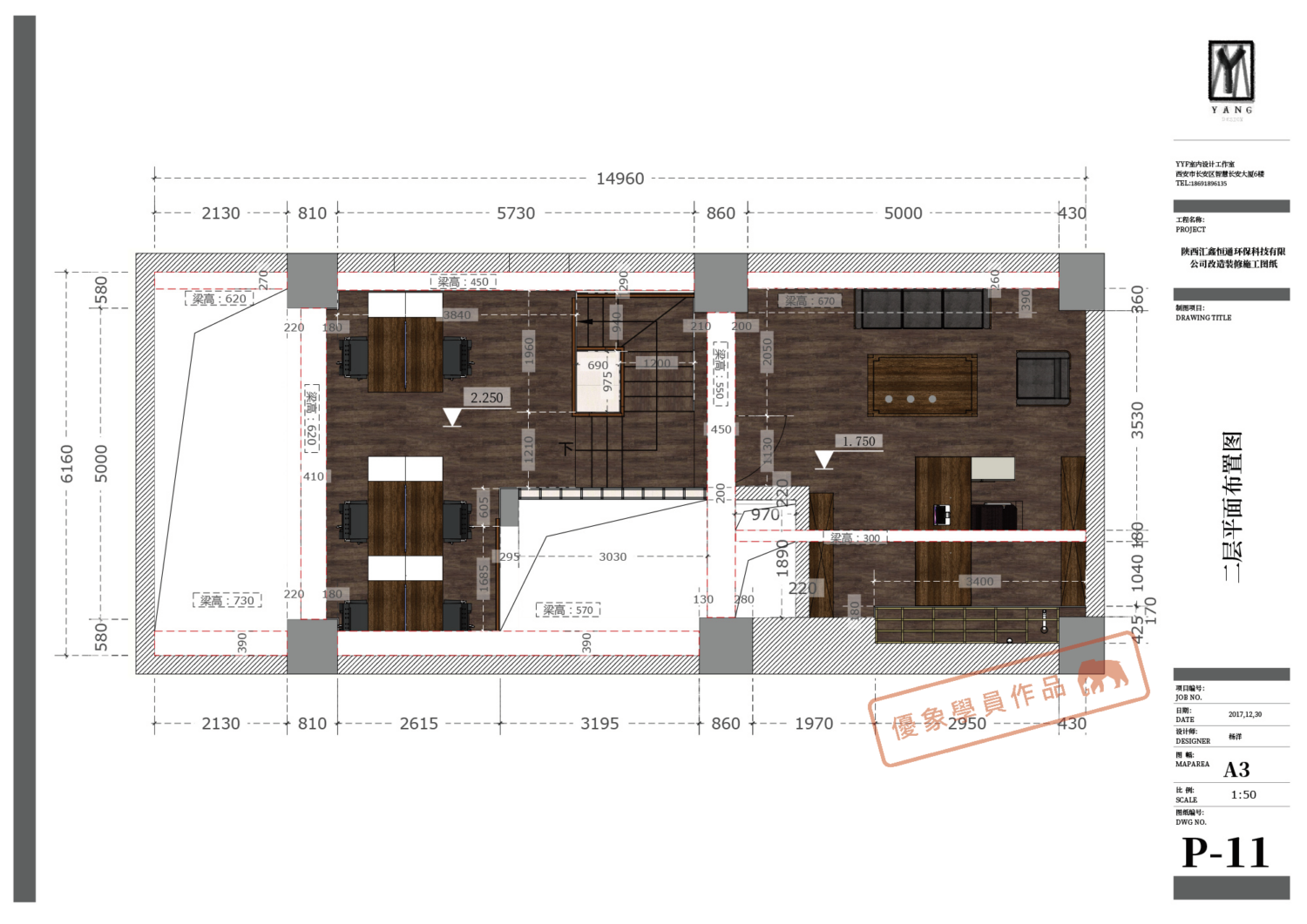

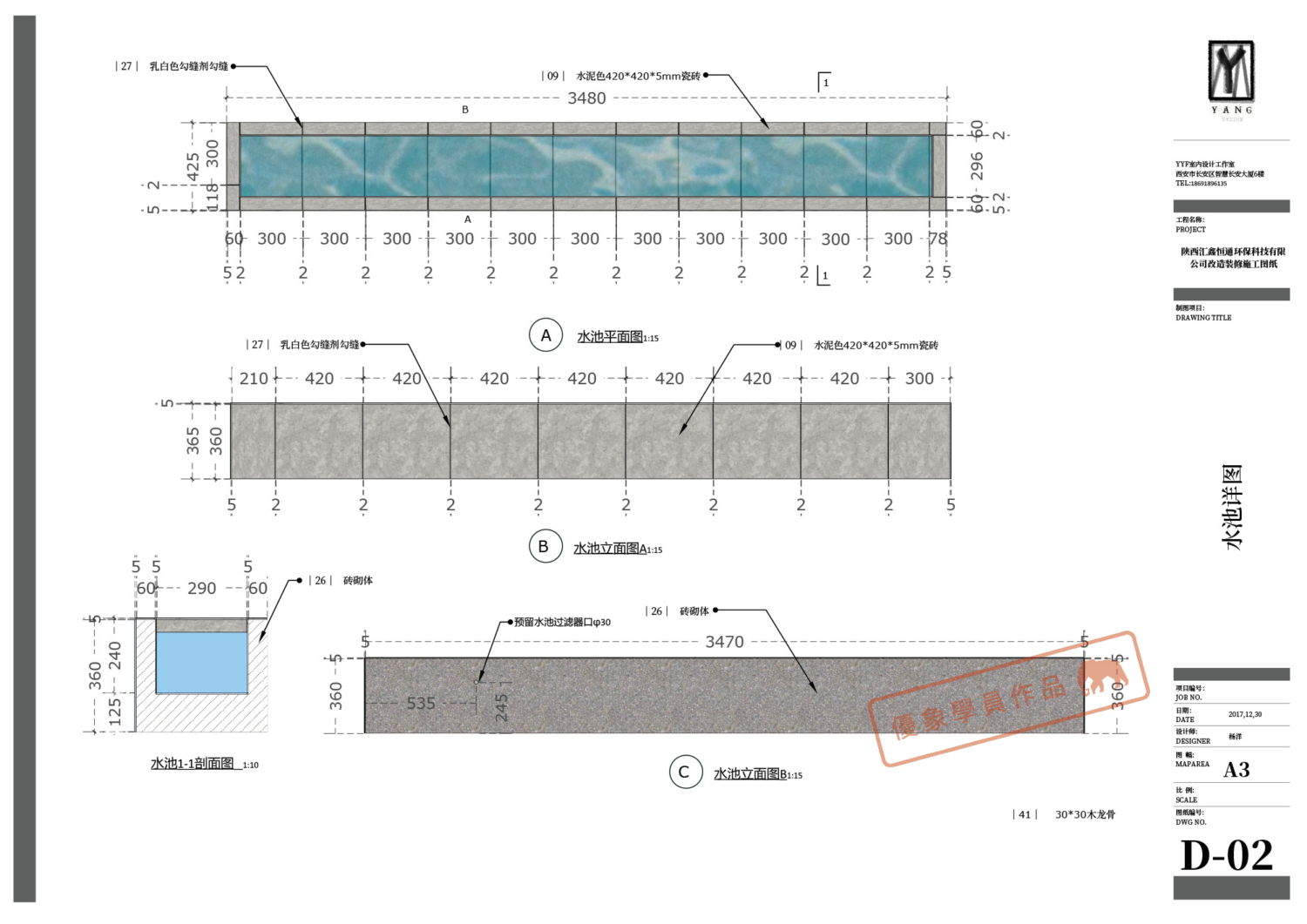

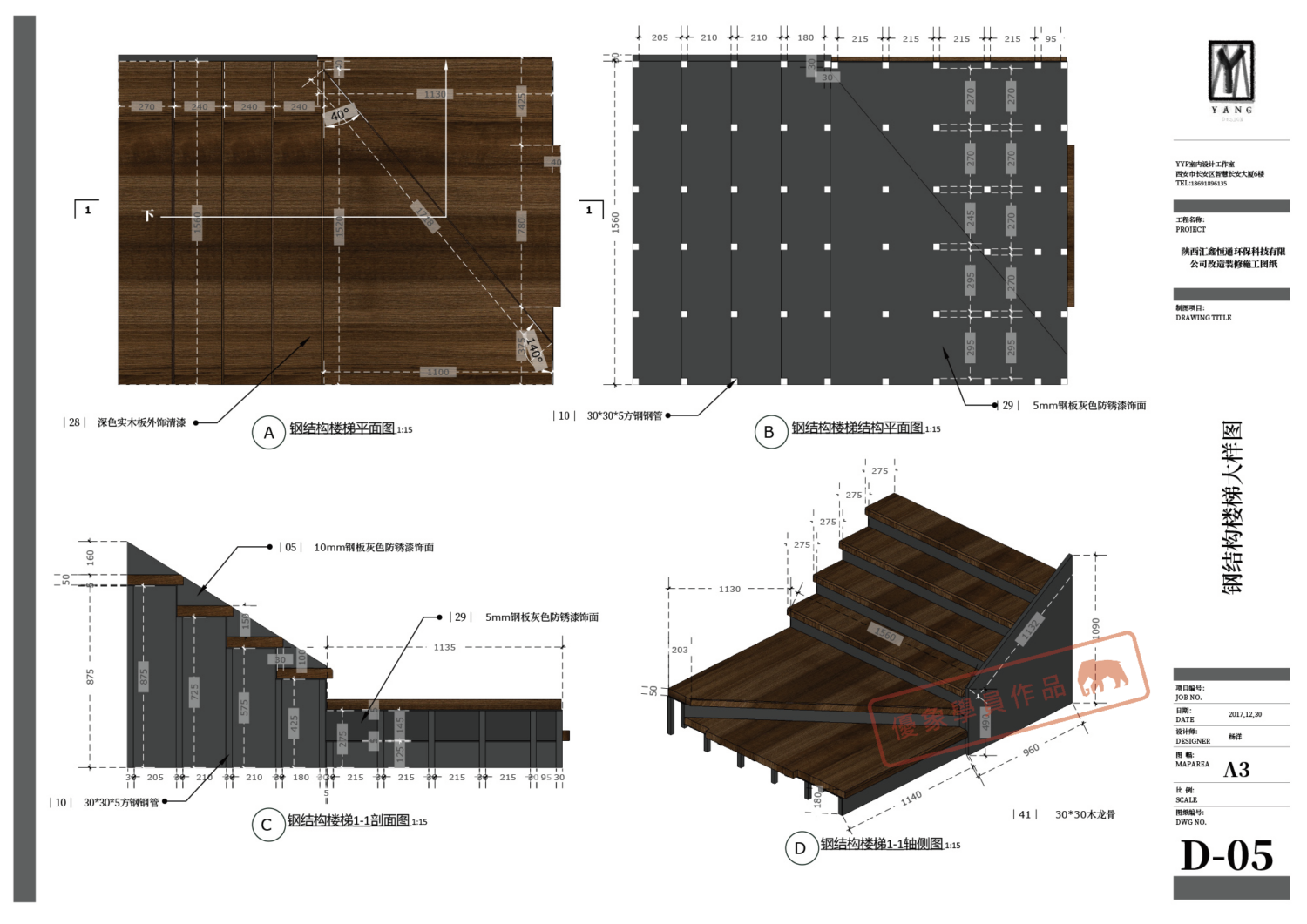

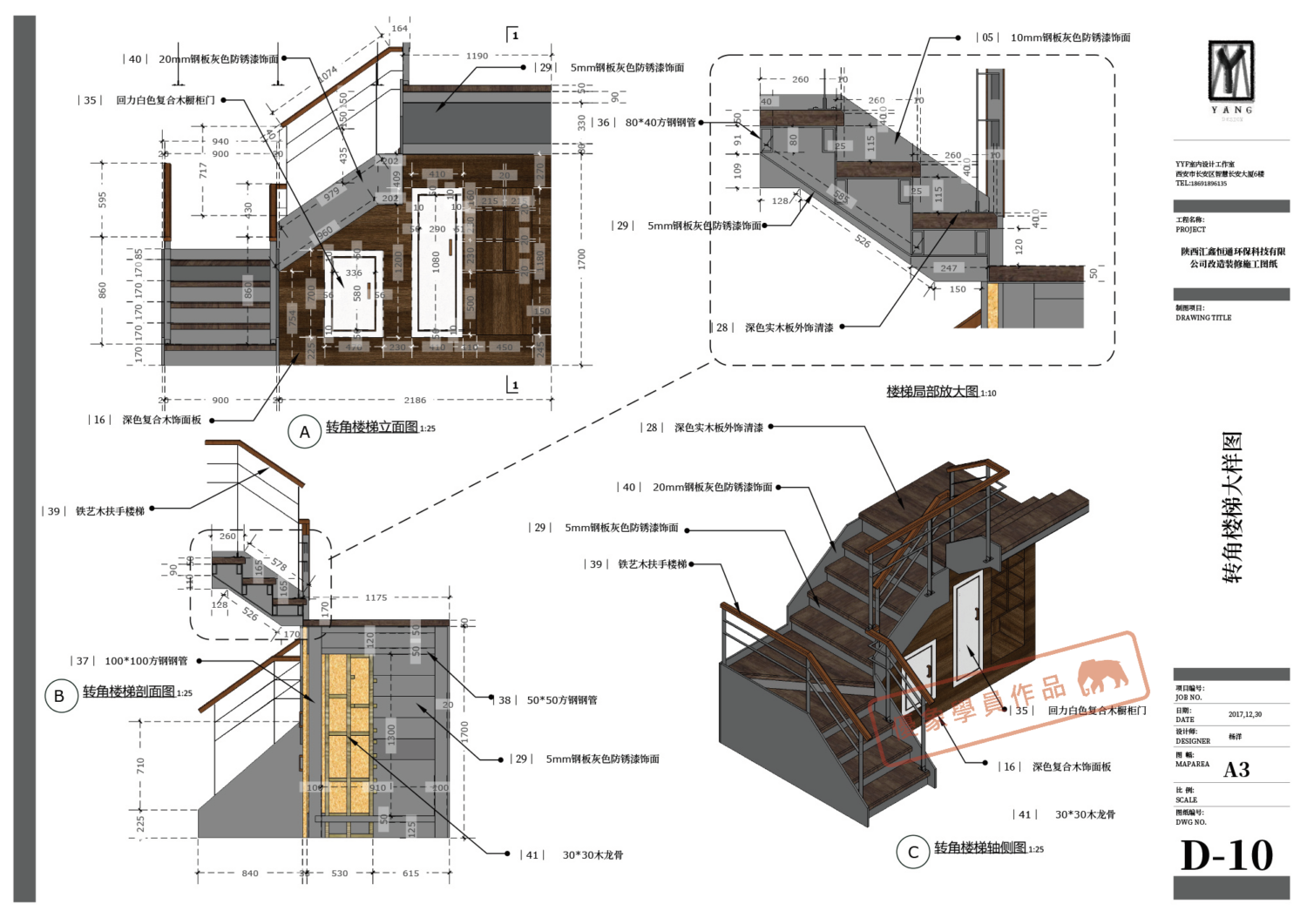

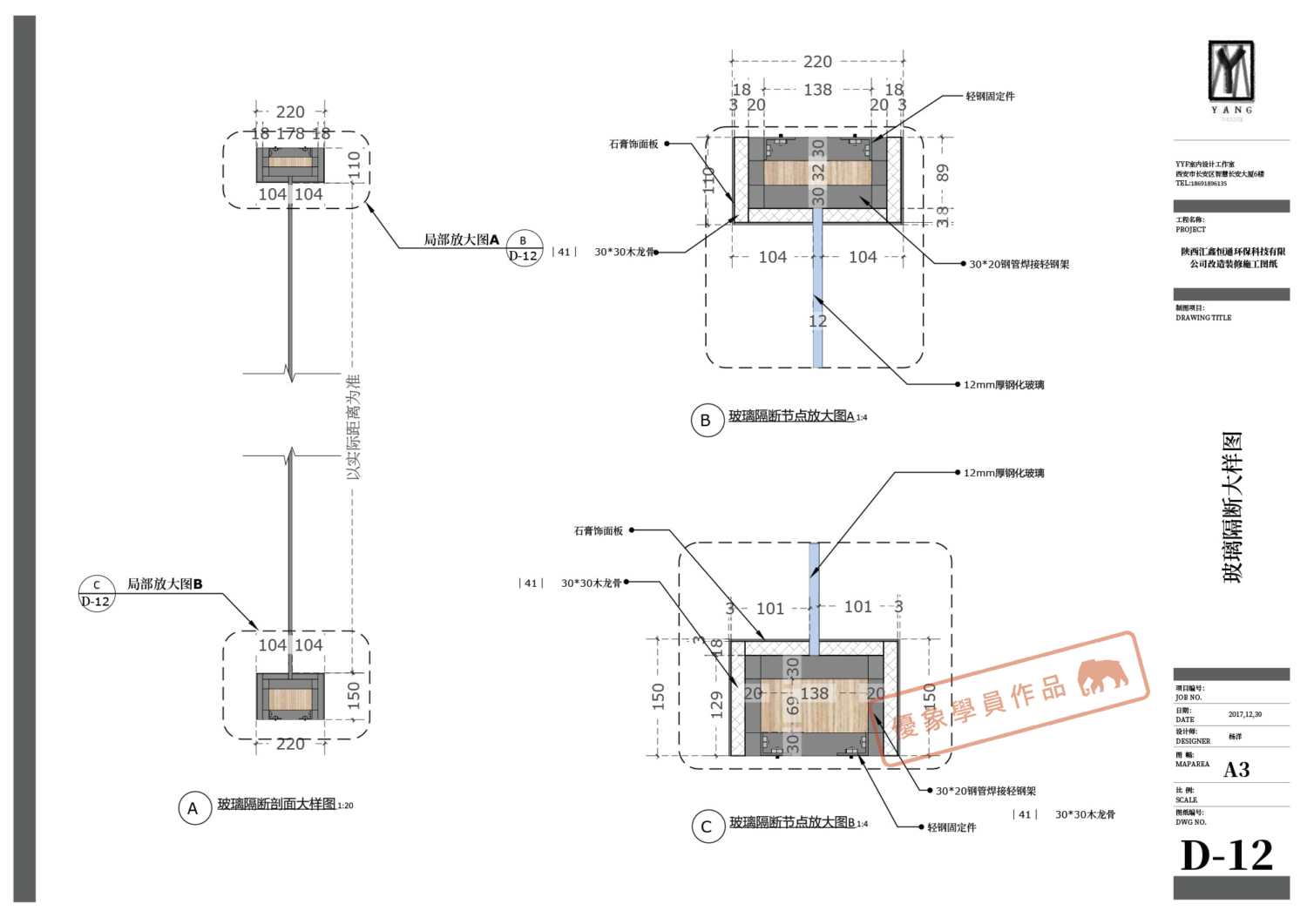

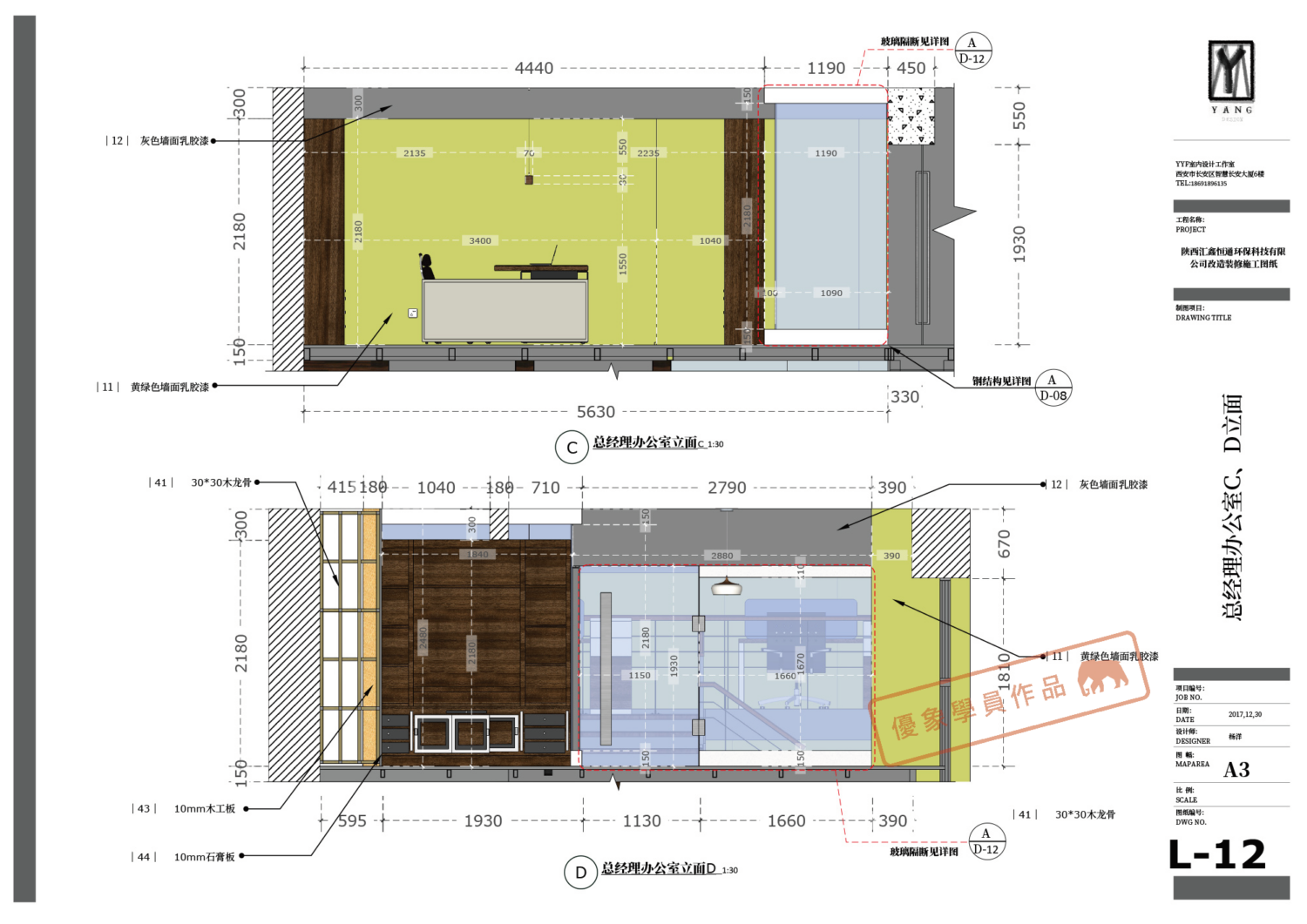

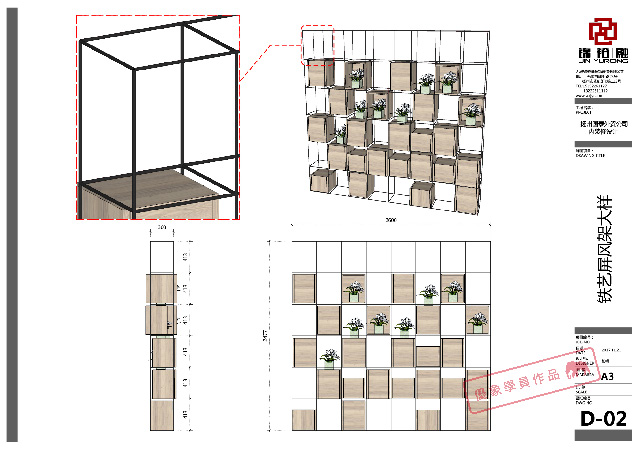

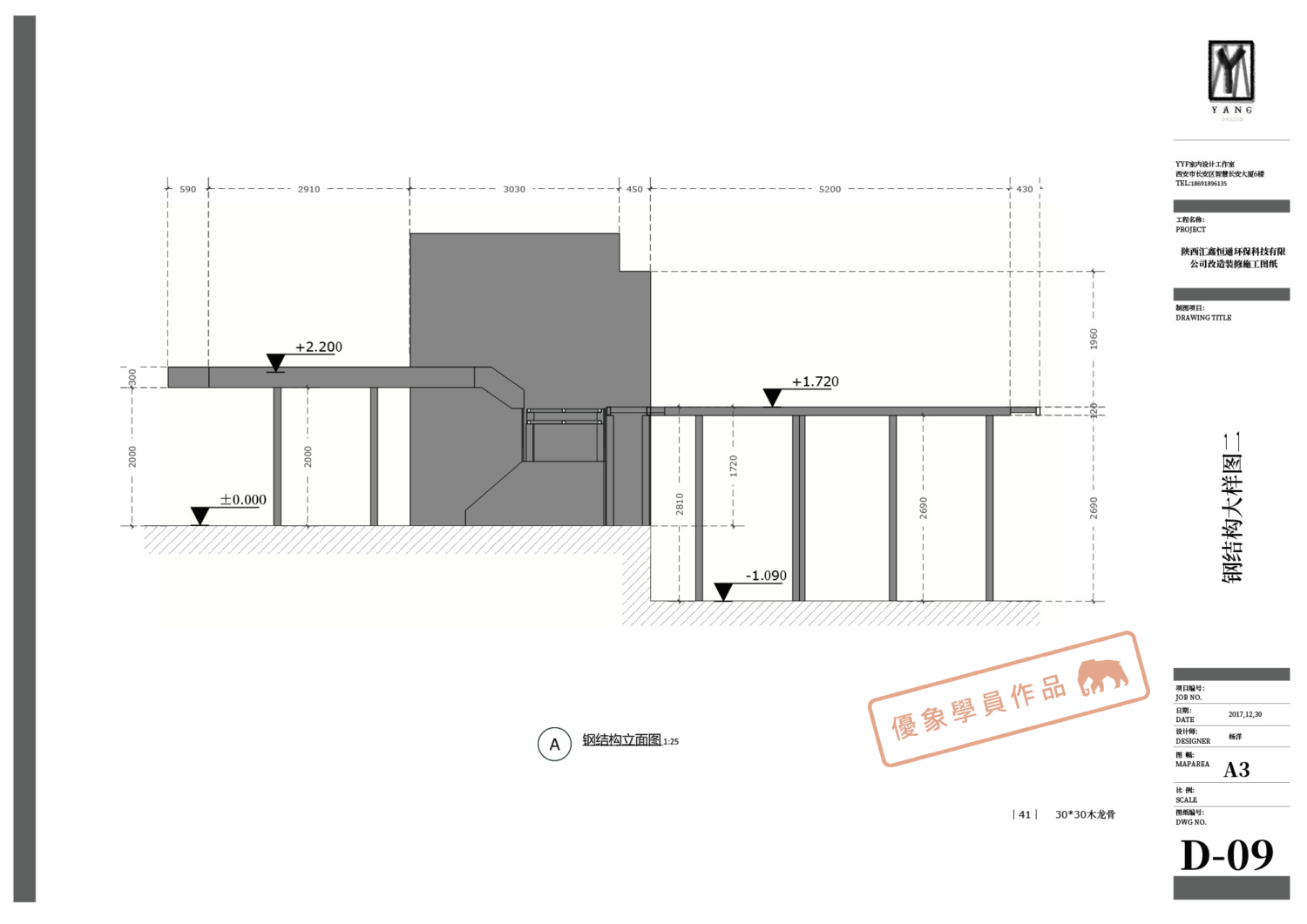

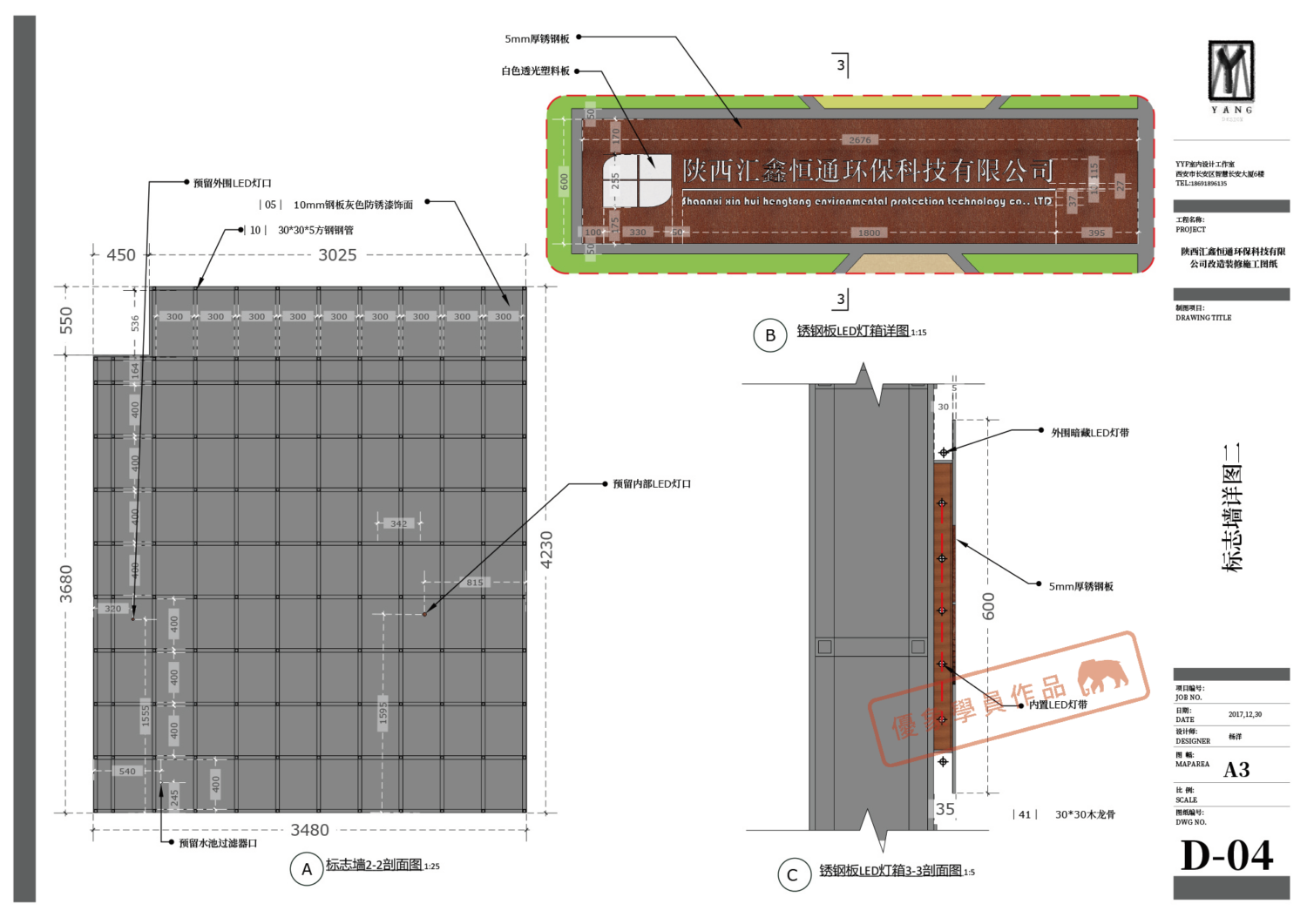

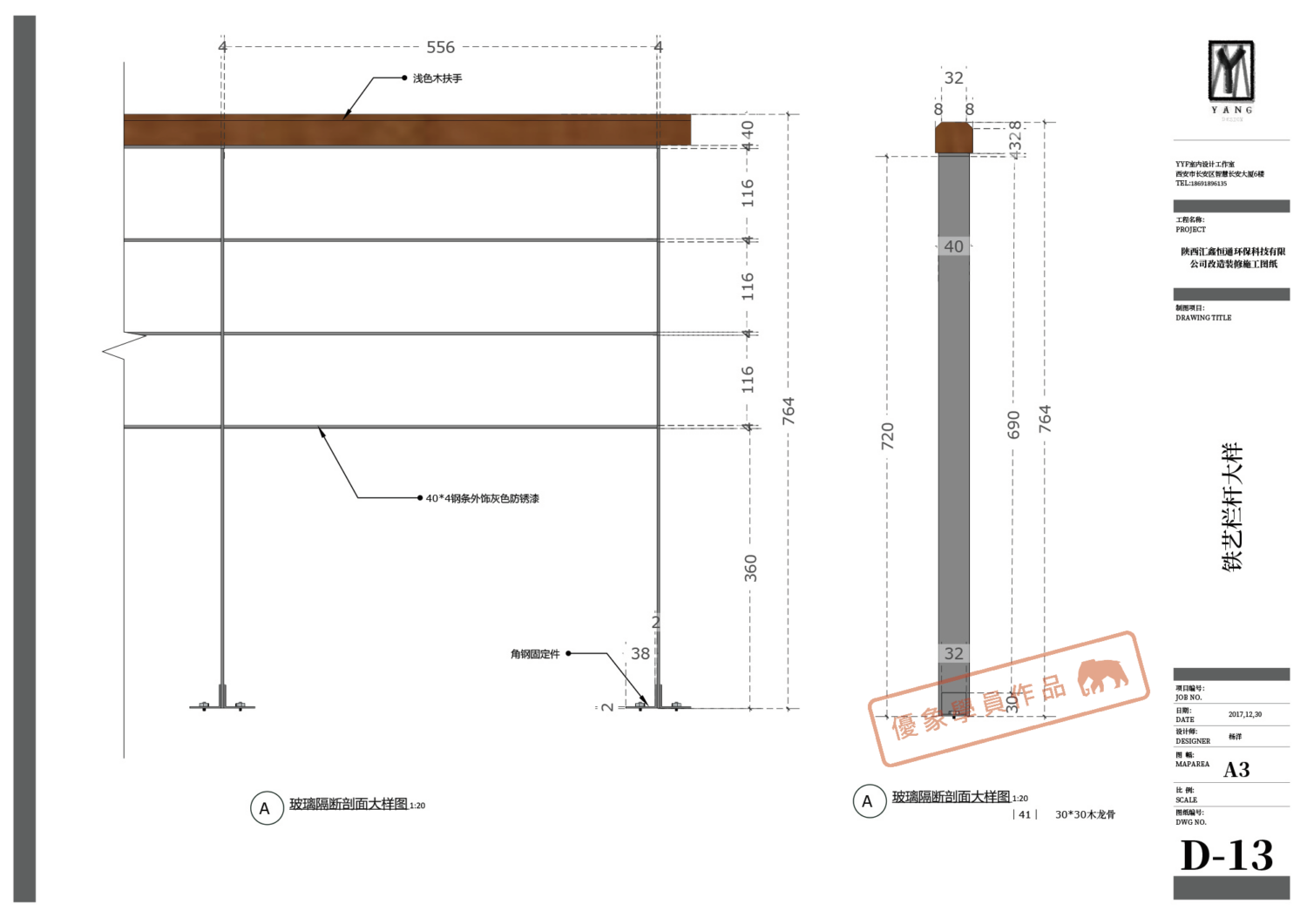

整套图纸的信息量很丰富，特别对后面几个图纸的细节表达，楼梯的结构图纸、节点的表达等，以上图纸使用CAD达到同样的效果将会花费更多的工作量。
在CAD中，当然没有必然做多余的工作来这样表达，但是在LayOut中是理想当然的简单，因为模型已经做了出来！像拿取模型中的一小块去标注尺寸一样的简单。

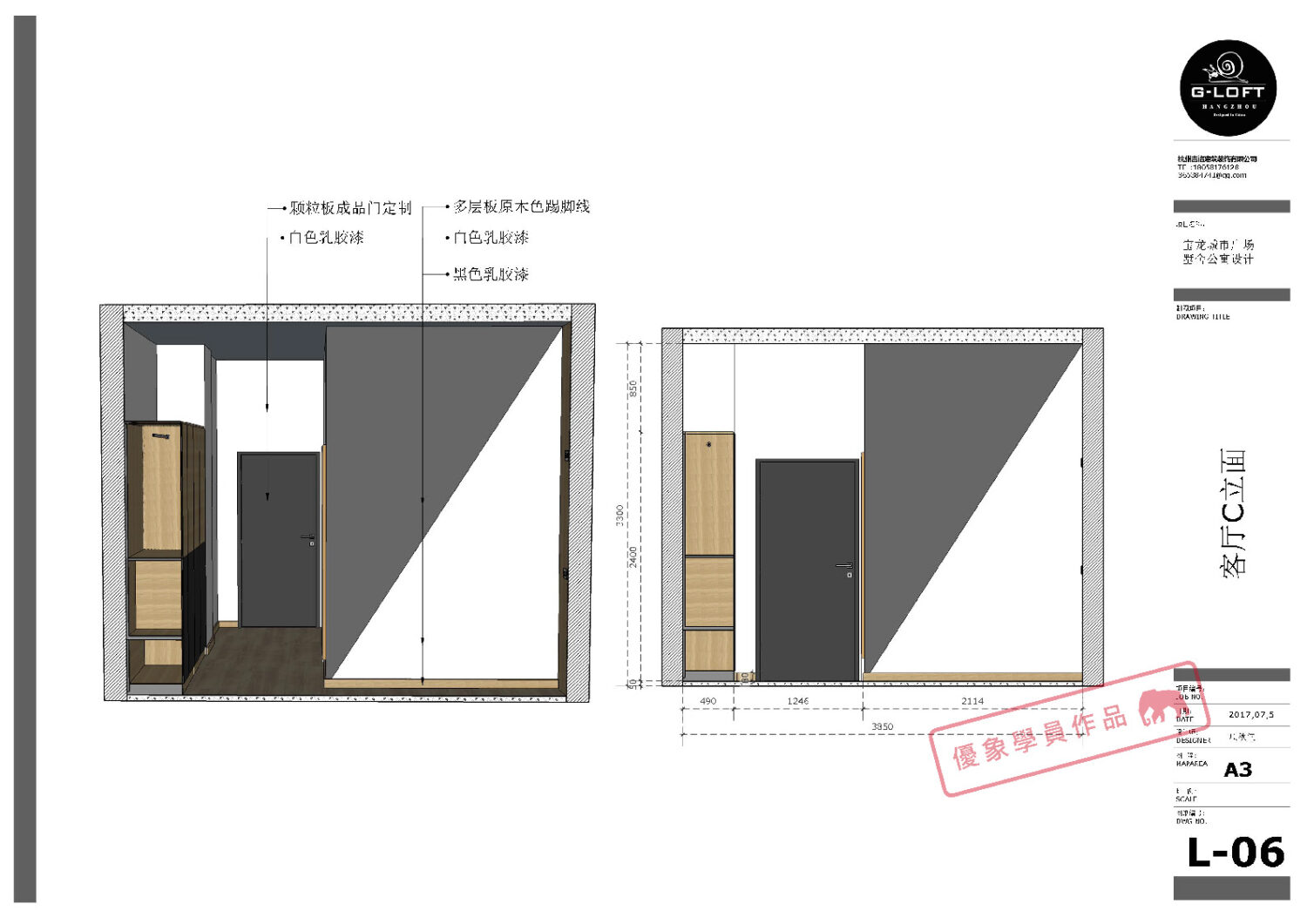

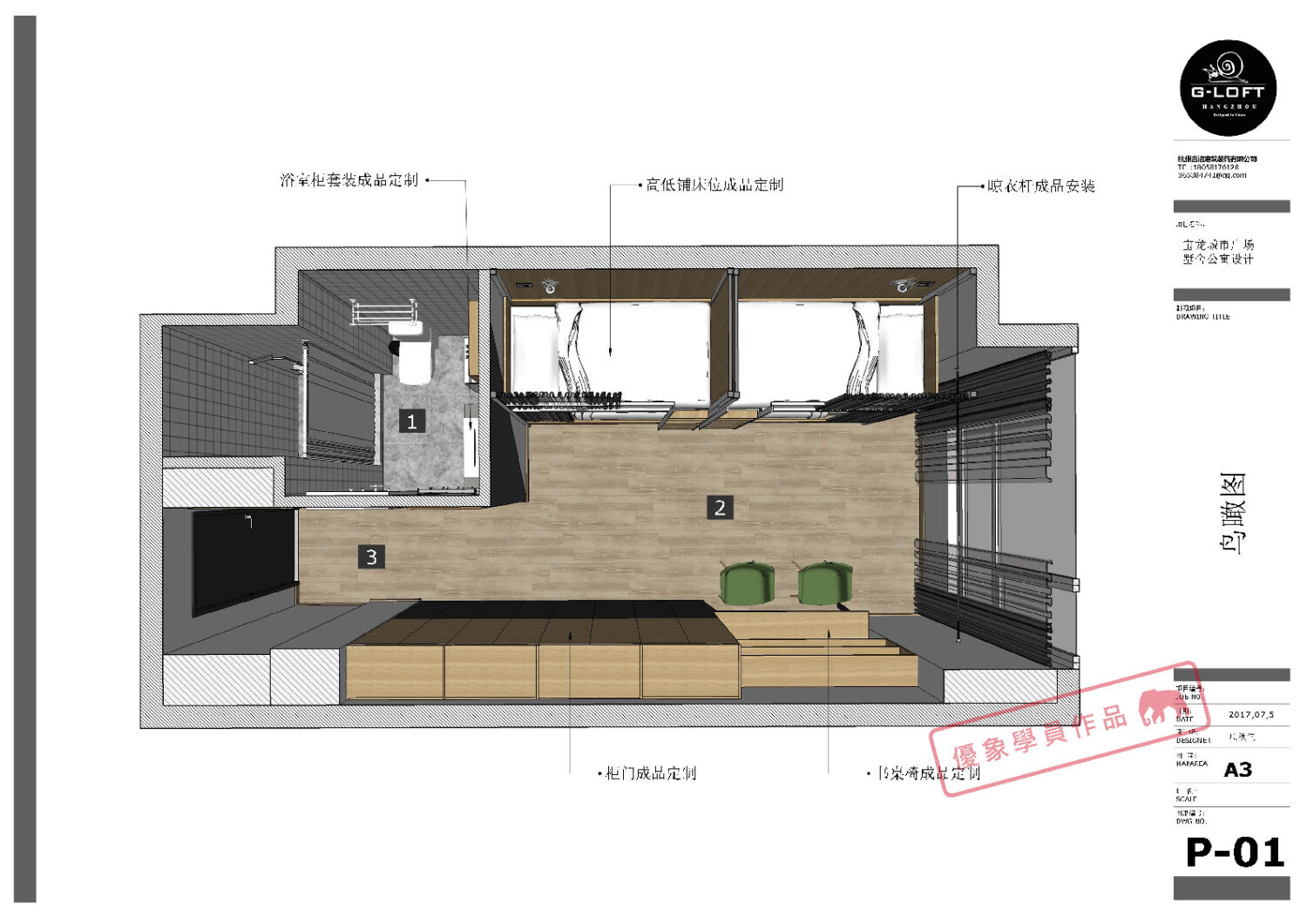

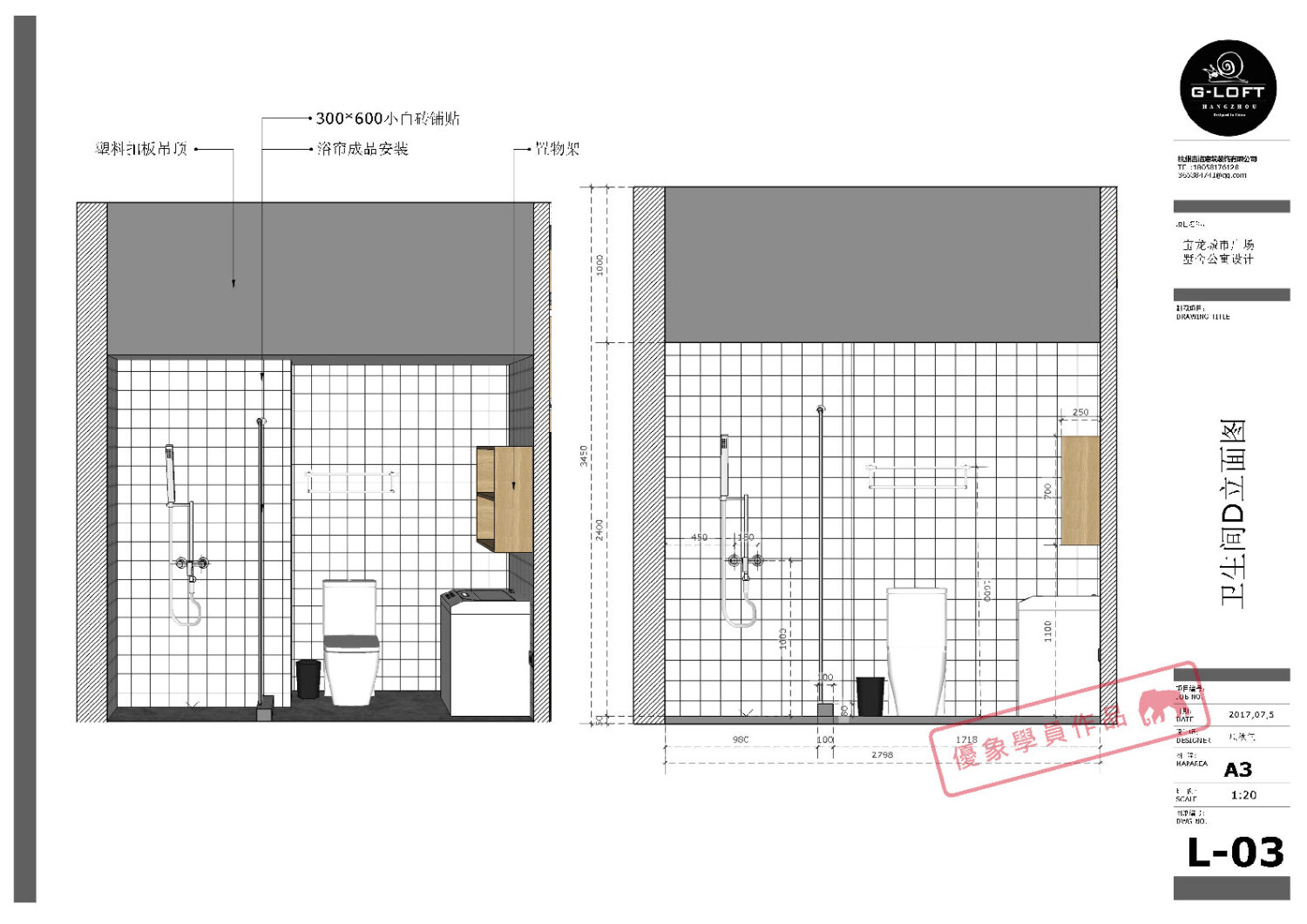

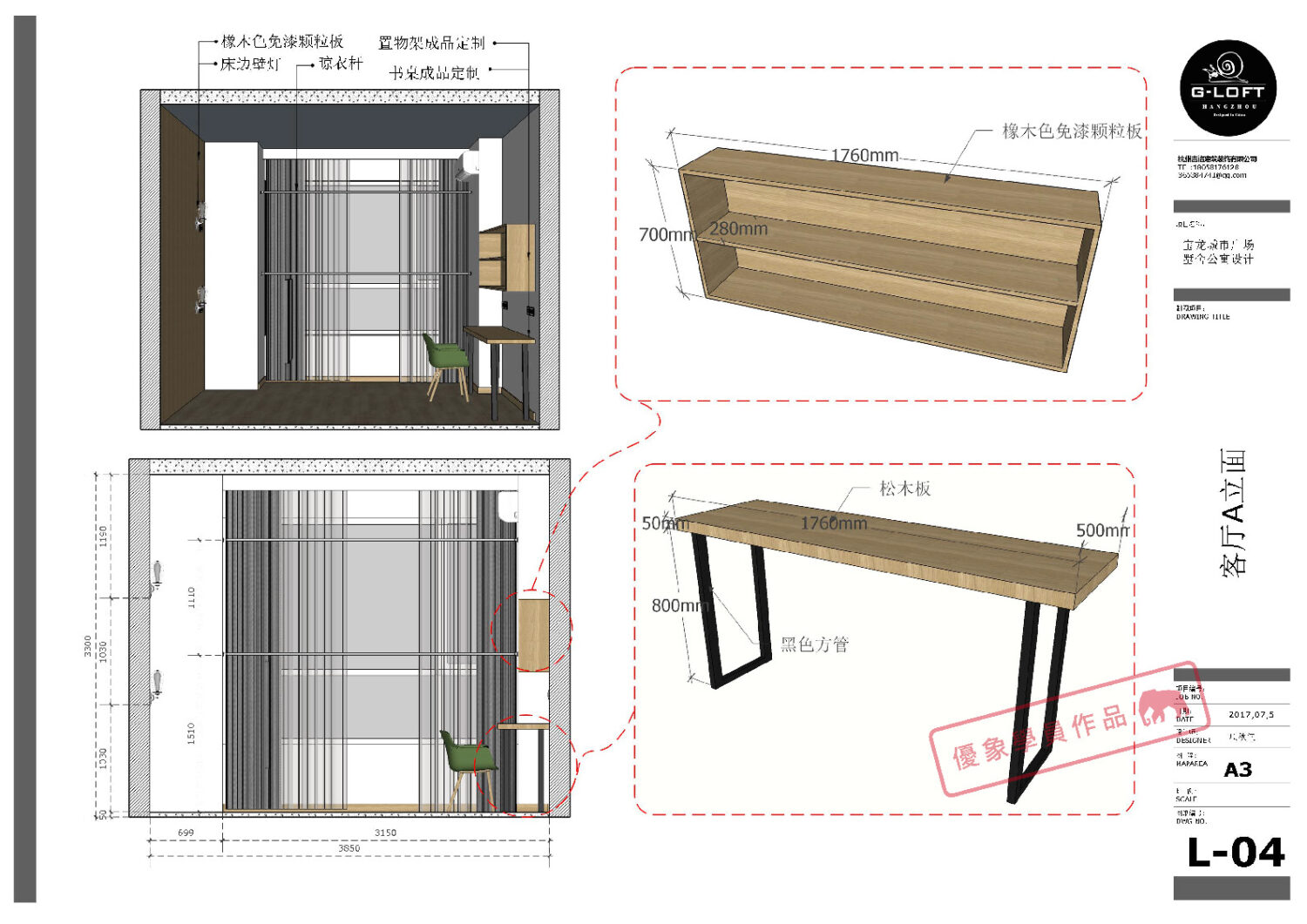

项目八：单身公寓的员工宿舍设计

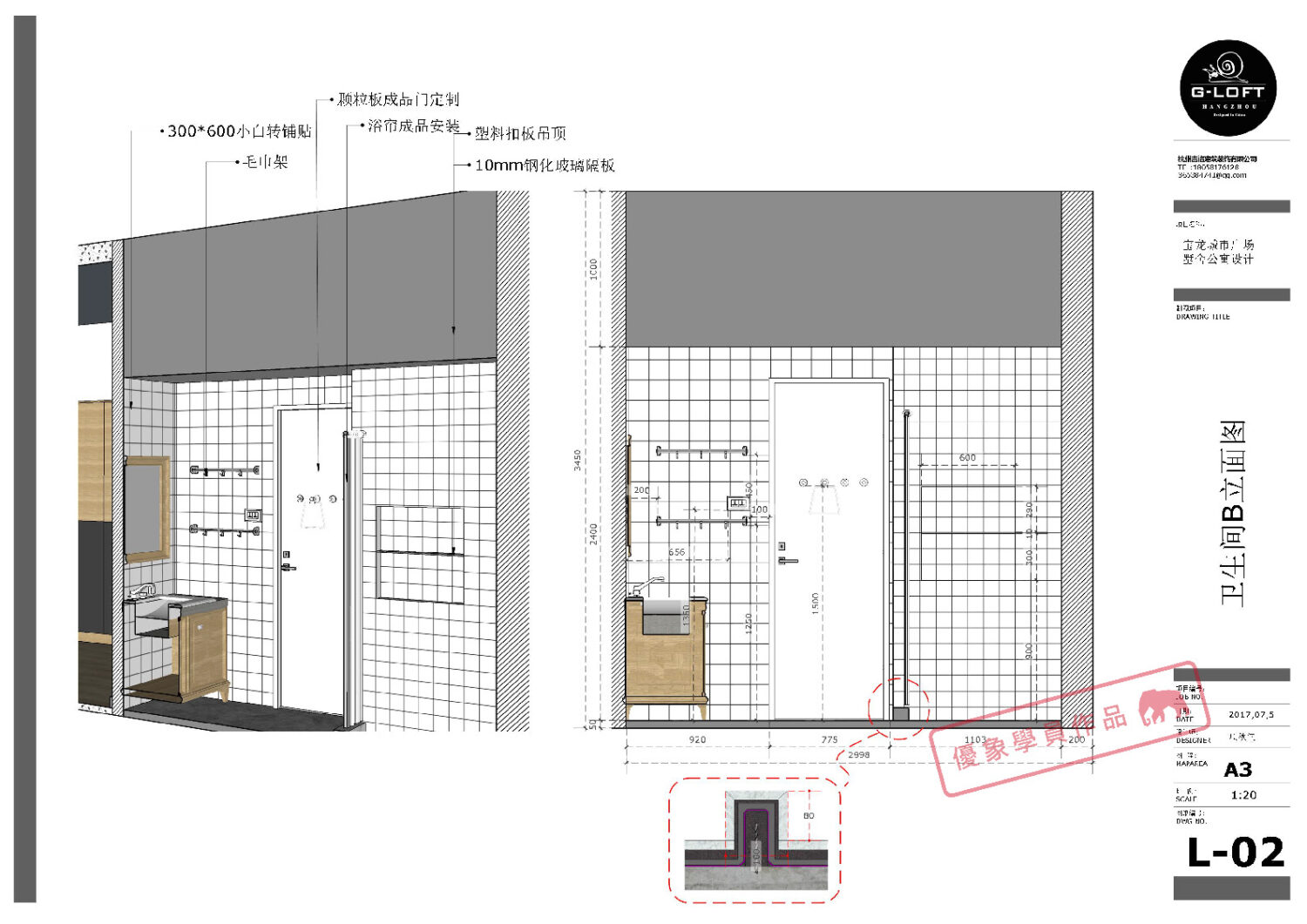

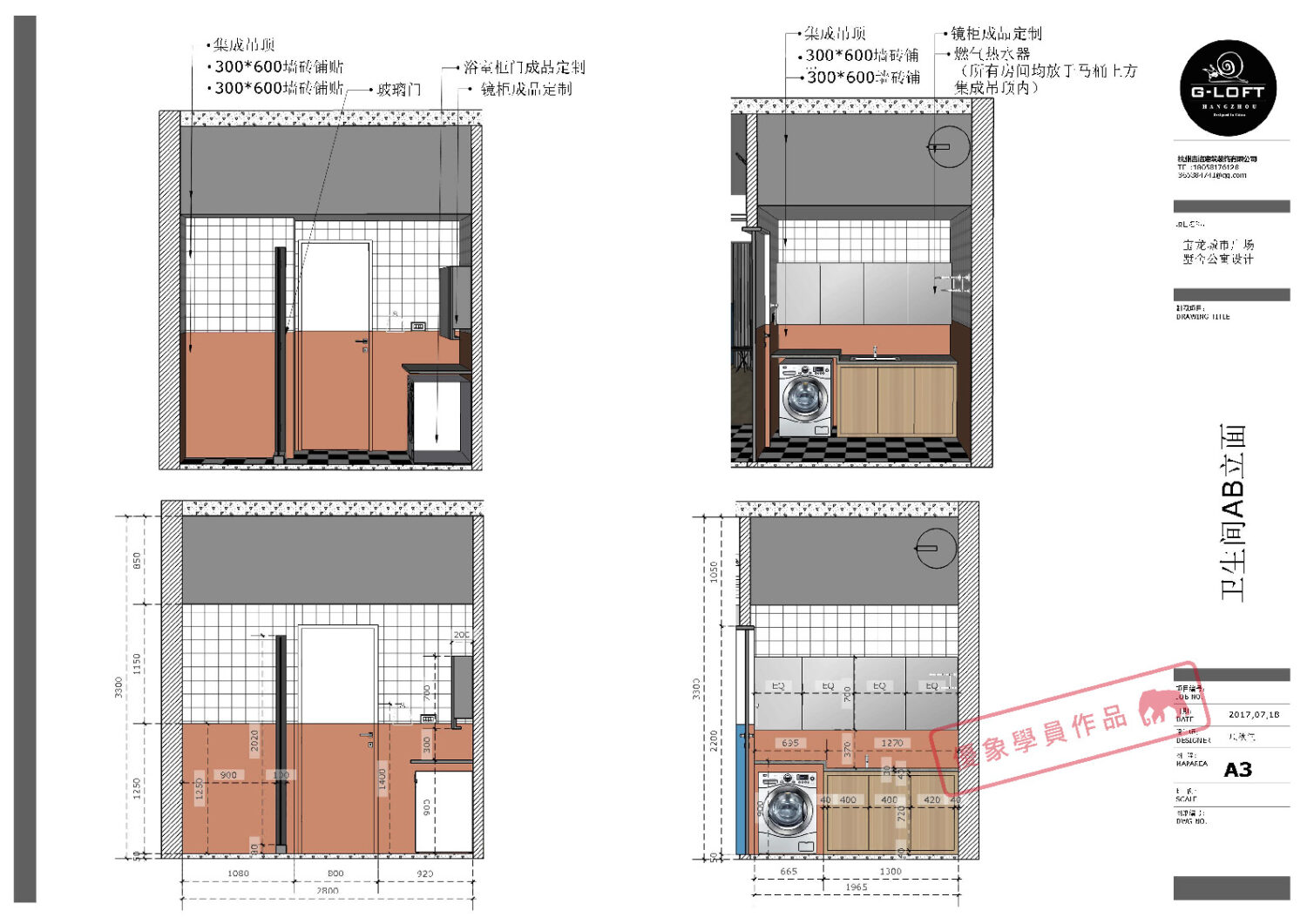

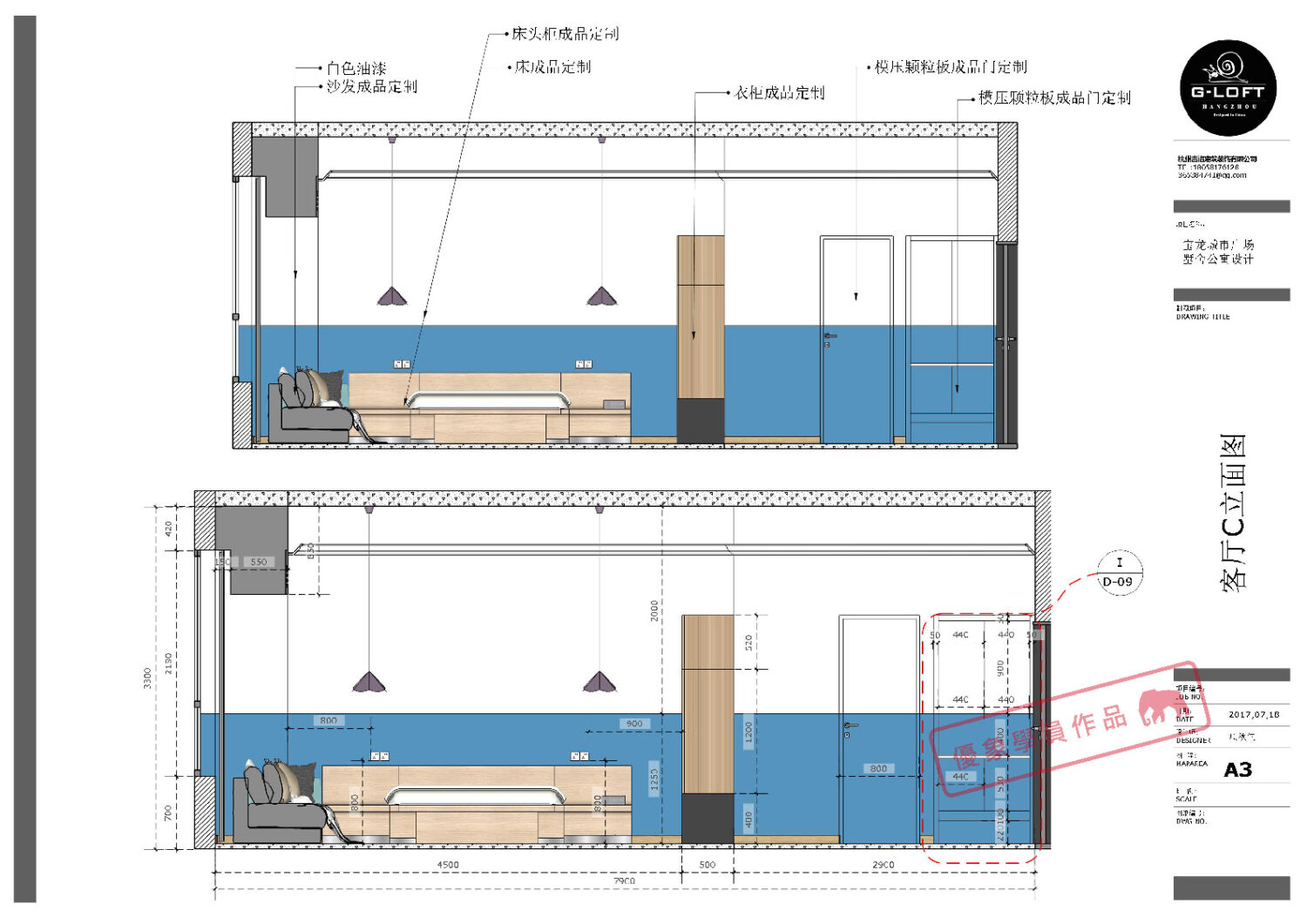

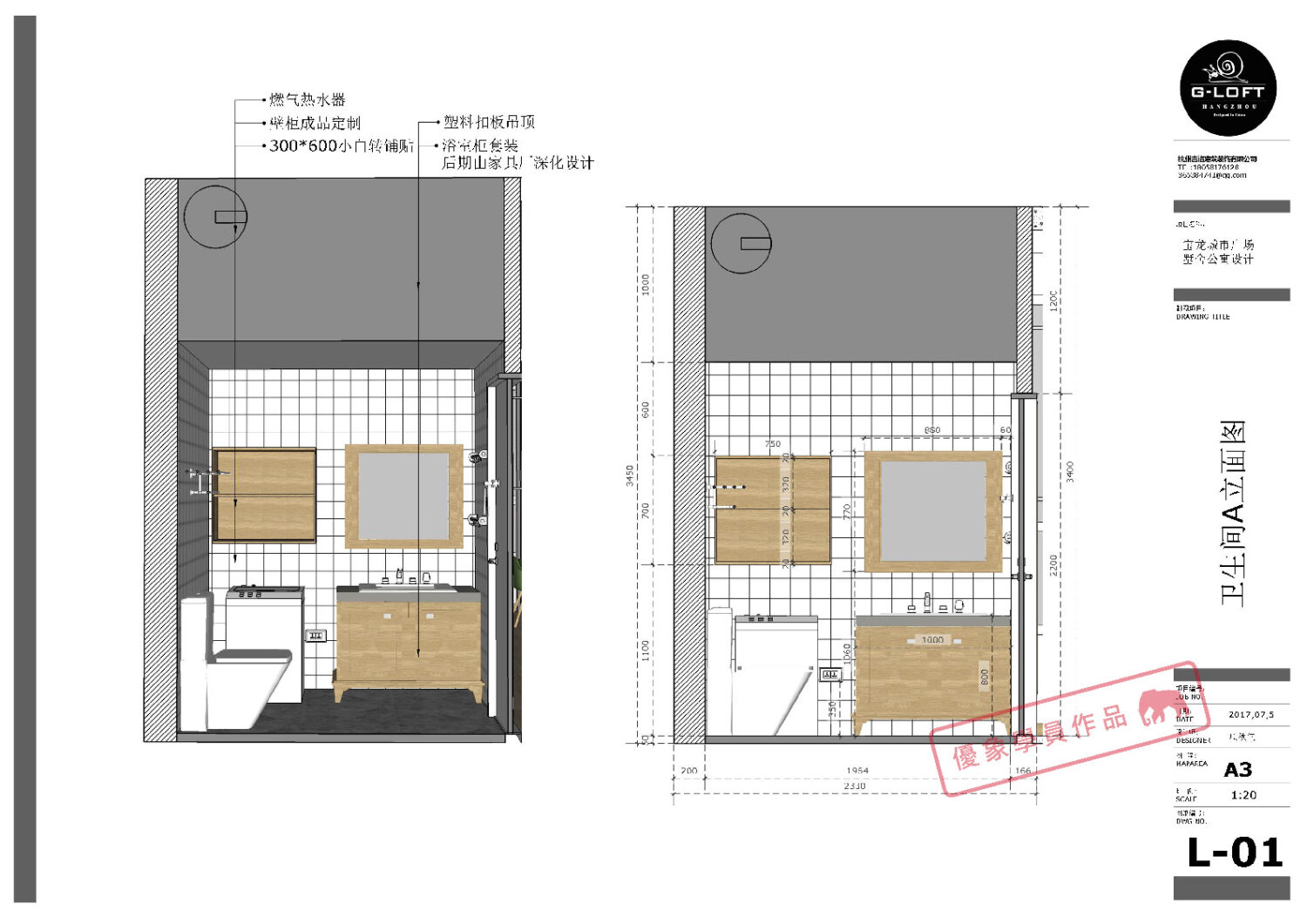

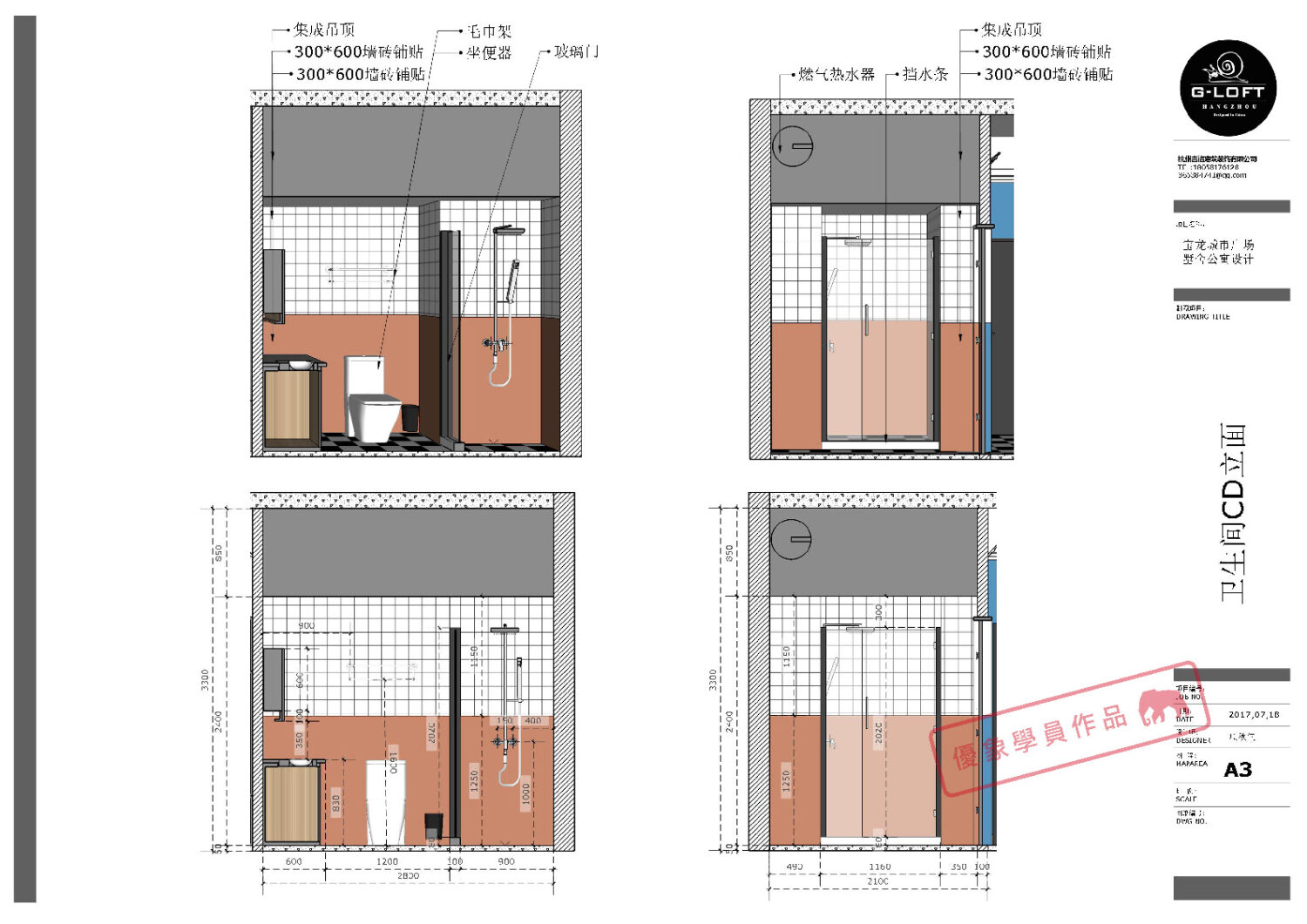

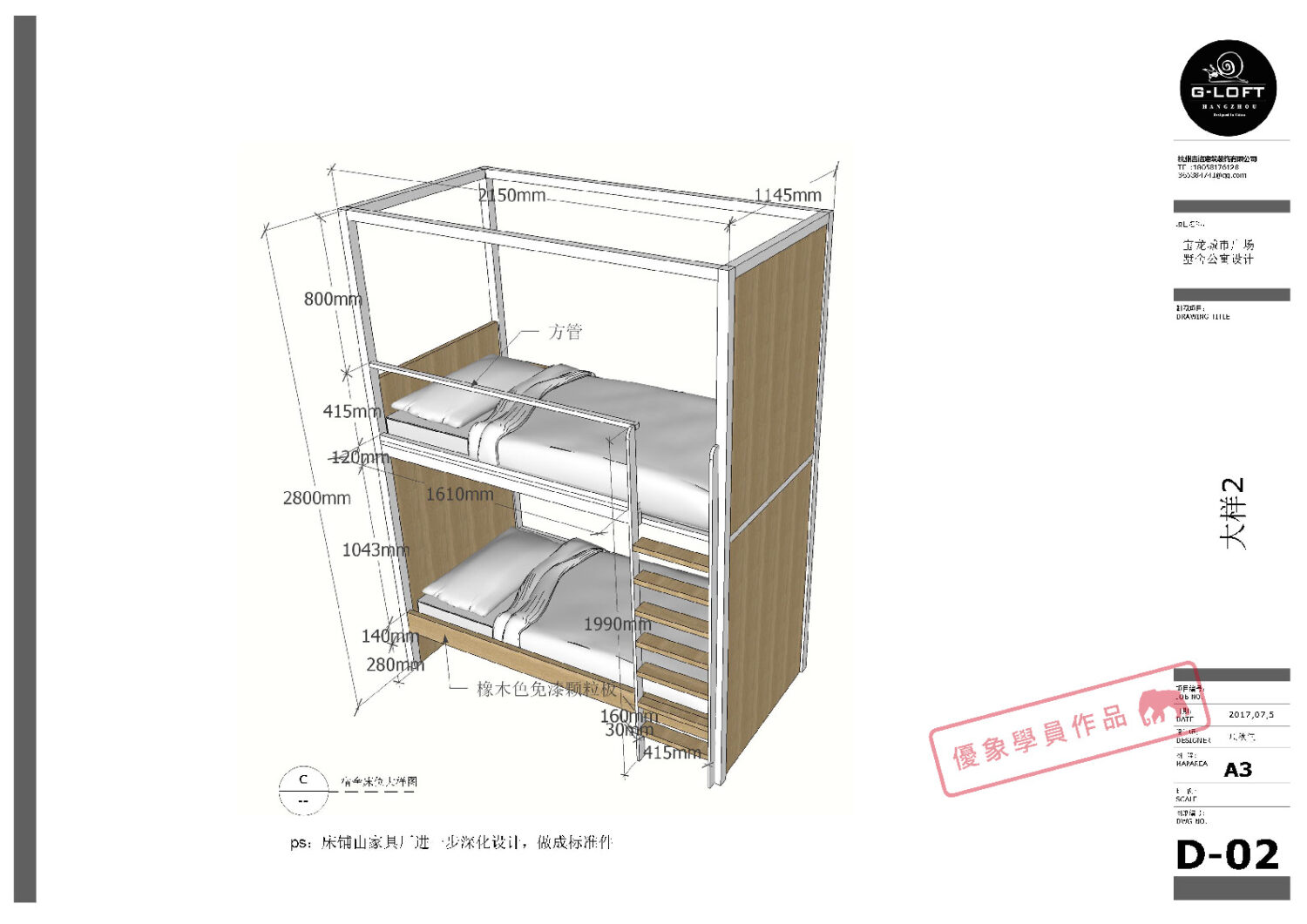

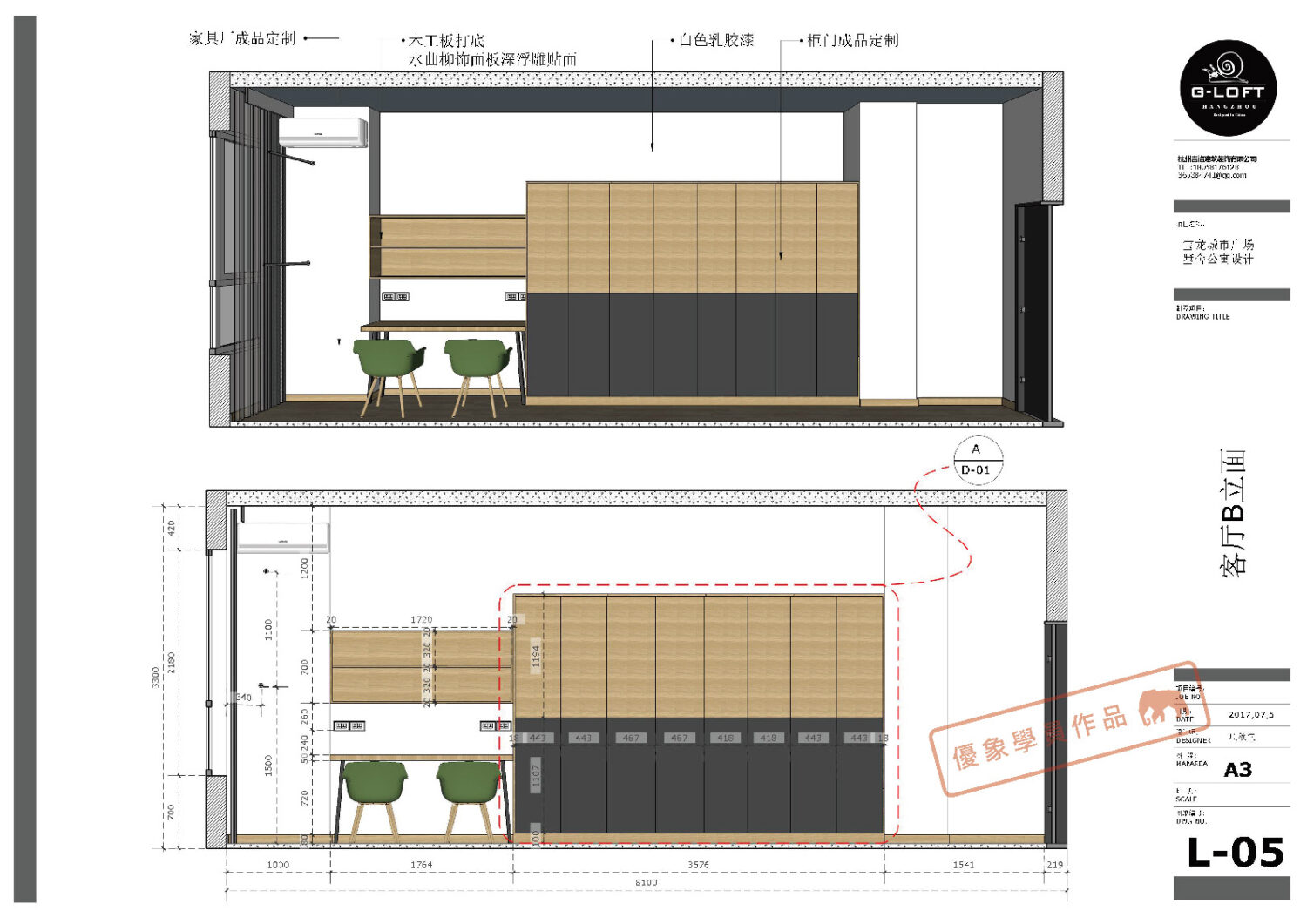

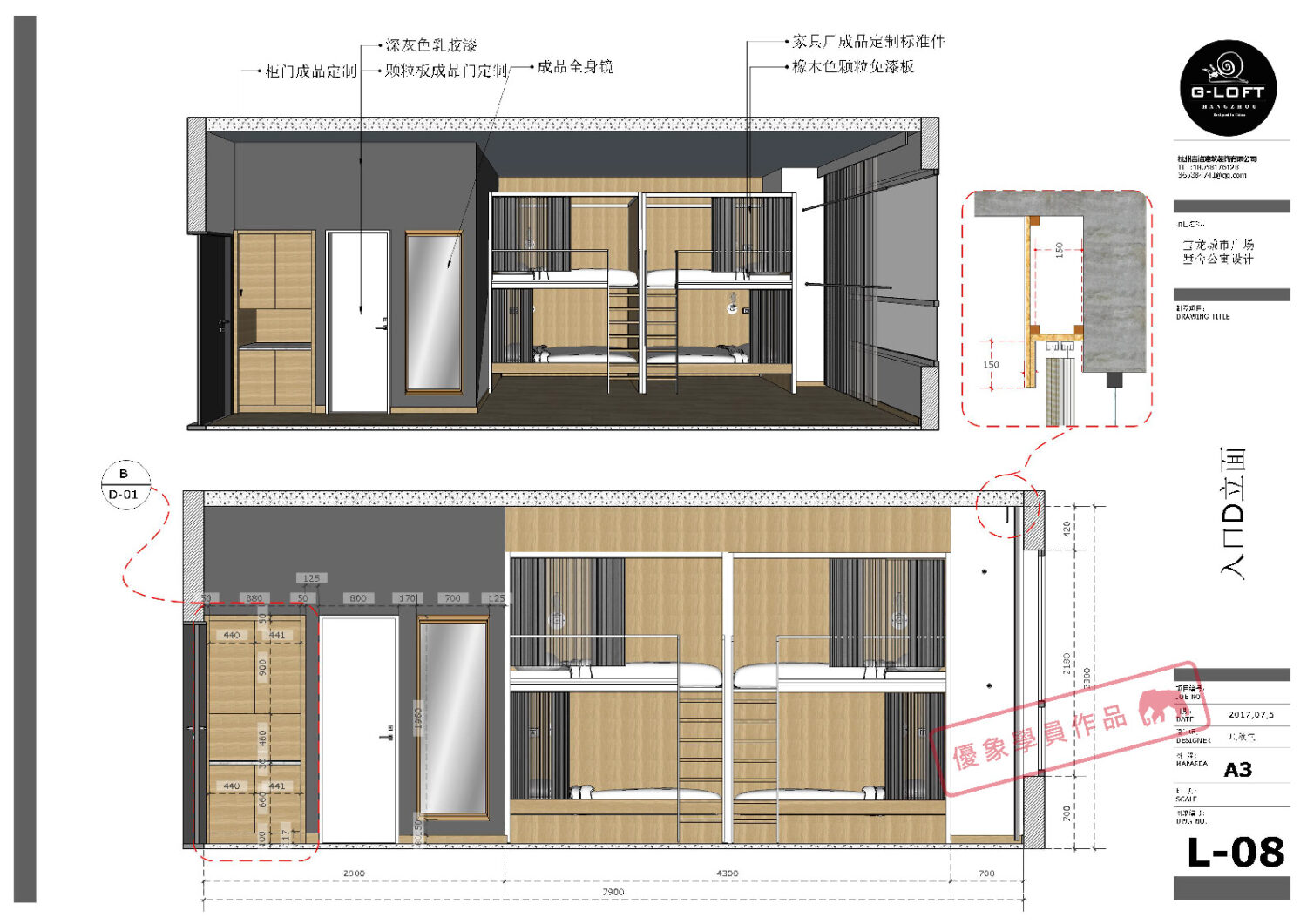

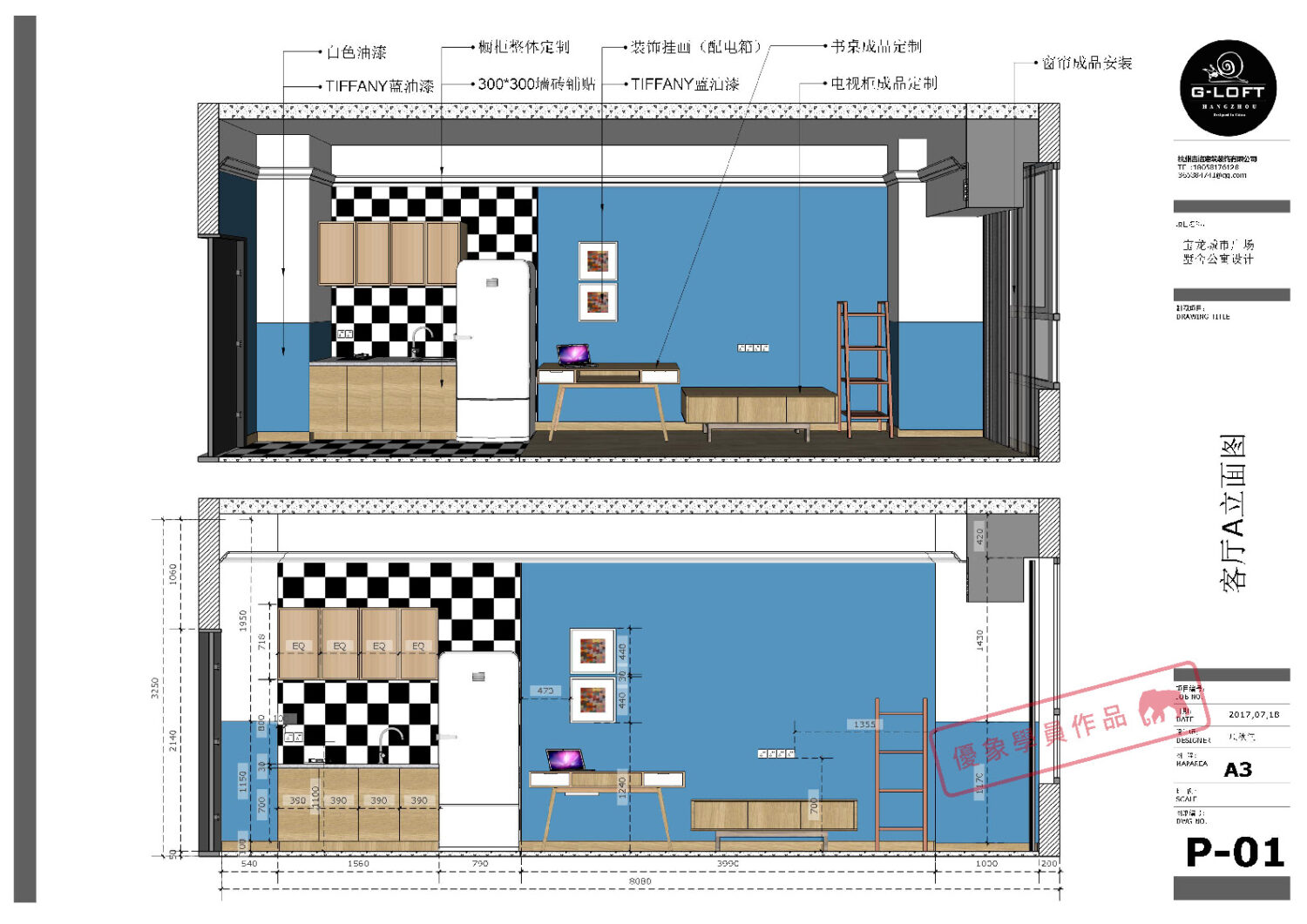

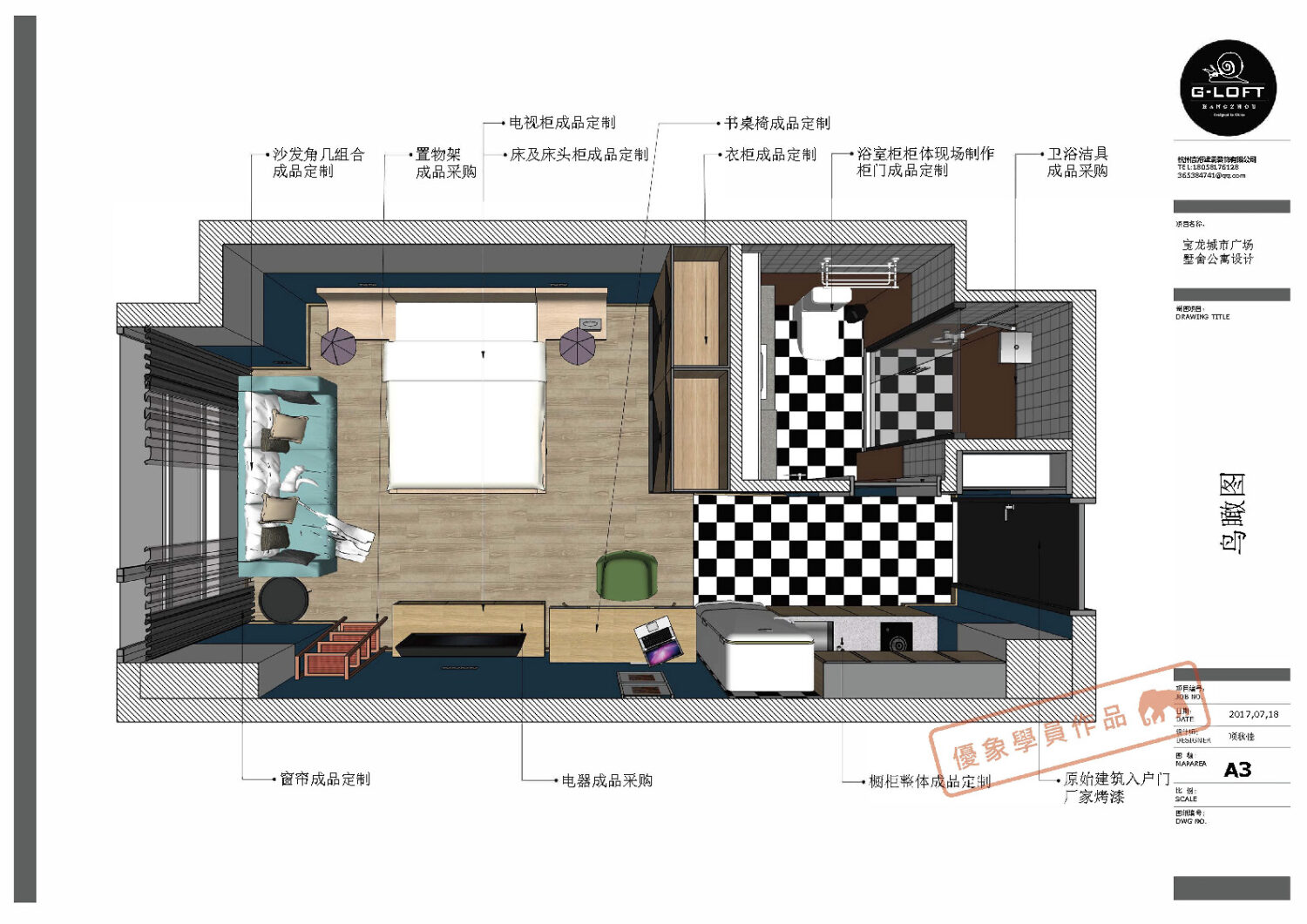

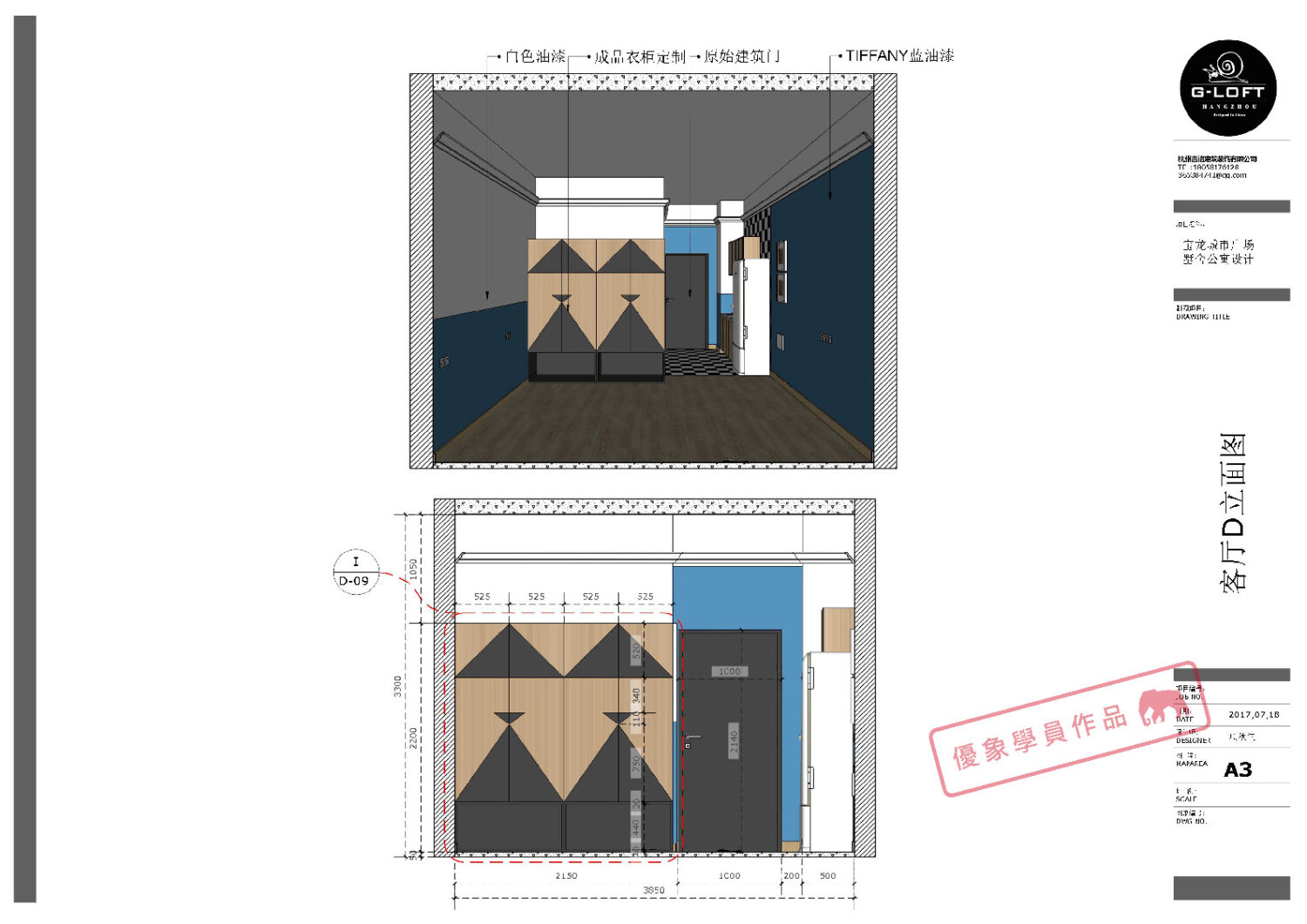

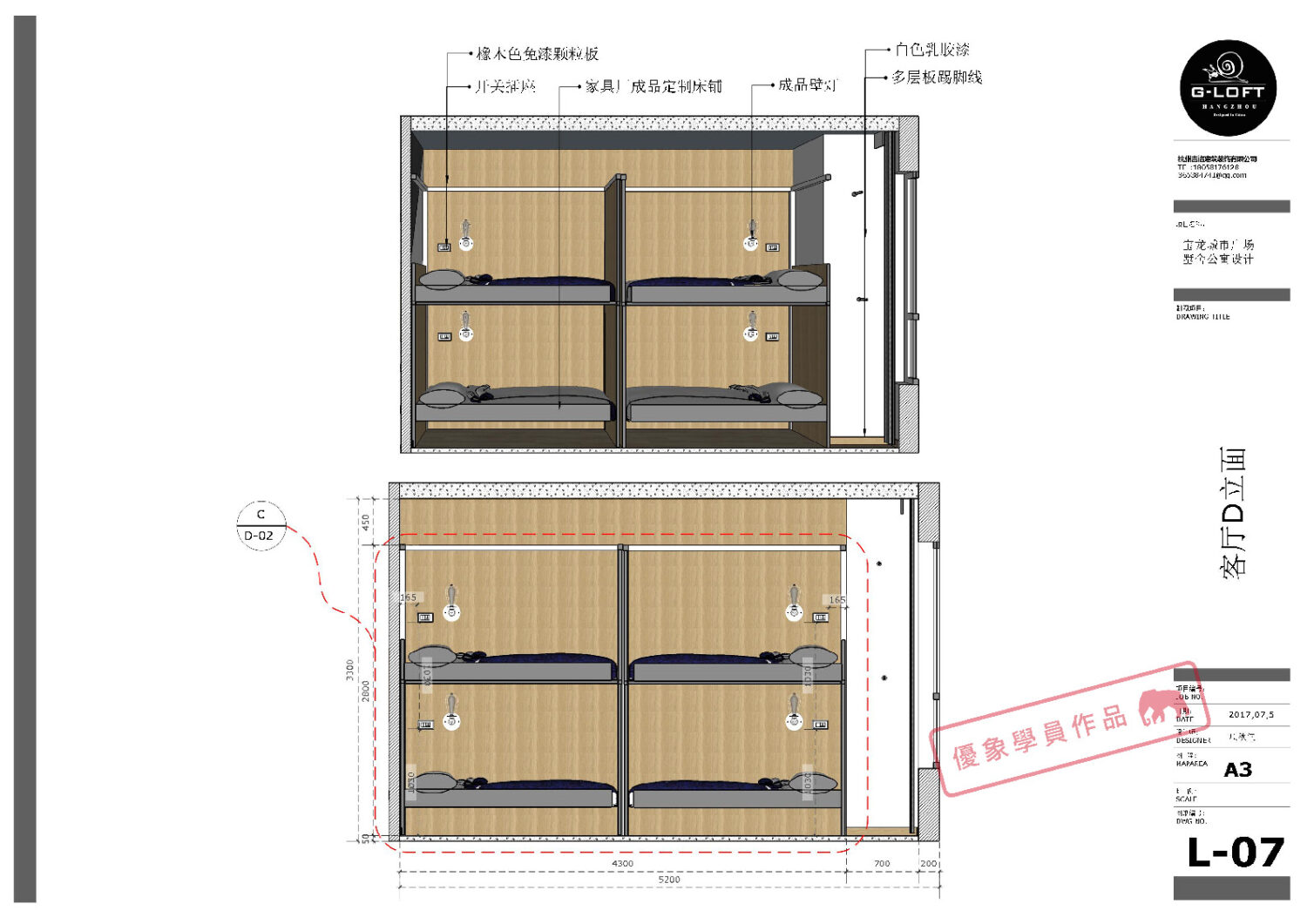

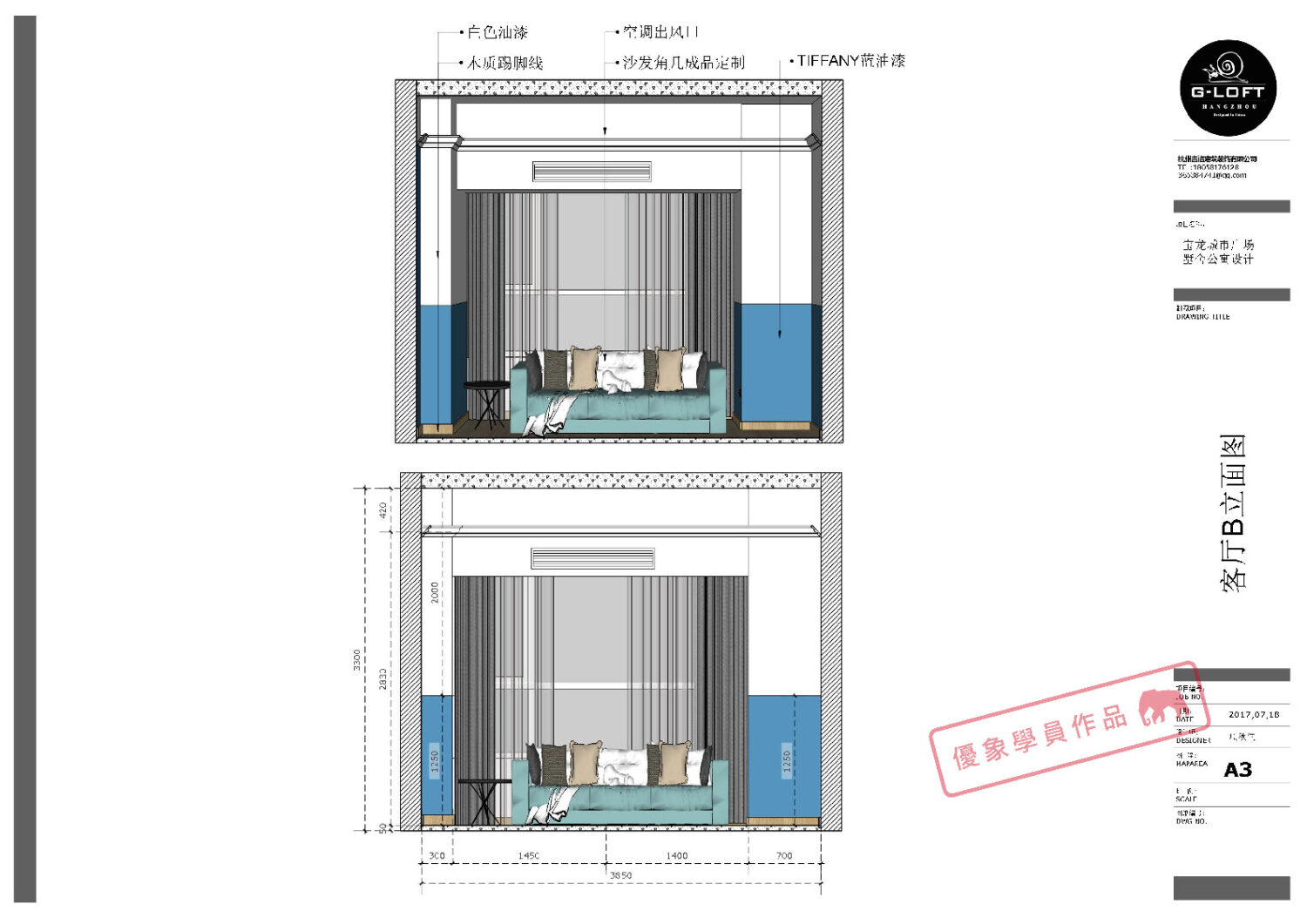

设计师要求快速的进行图纸输出，全程使用了SketchUp进行方案设计并进行设计沟通。
为了降低出图成本和沟通成本，使用了LayOut进行了图纸绘制。
起初我们对模型的建模规范、深度都做了一对一的指导，并多次远程会议告诉如何进行解决，最后帮助学员完成了这套图纸，算是学员第一个的实践案例。

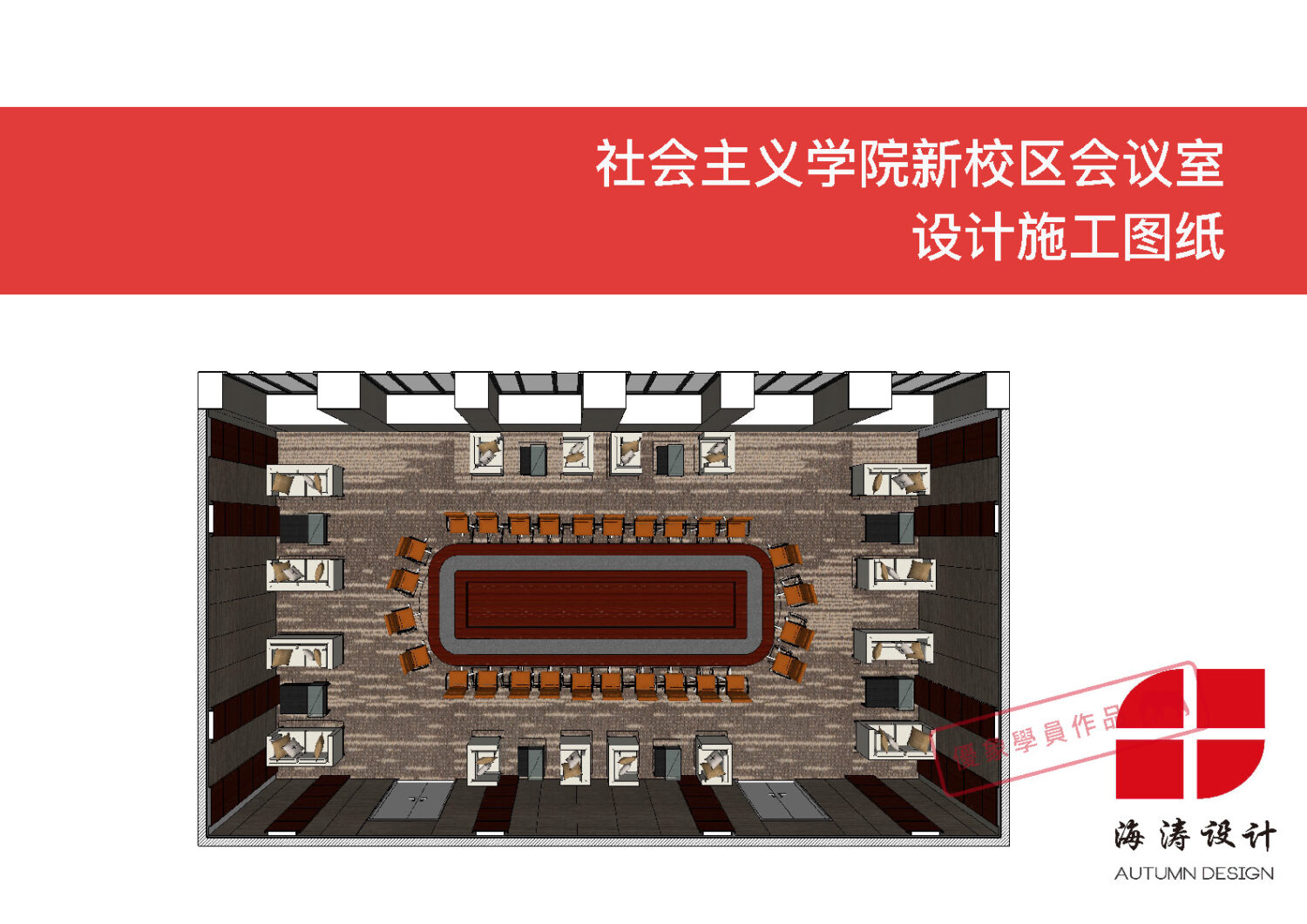

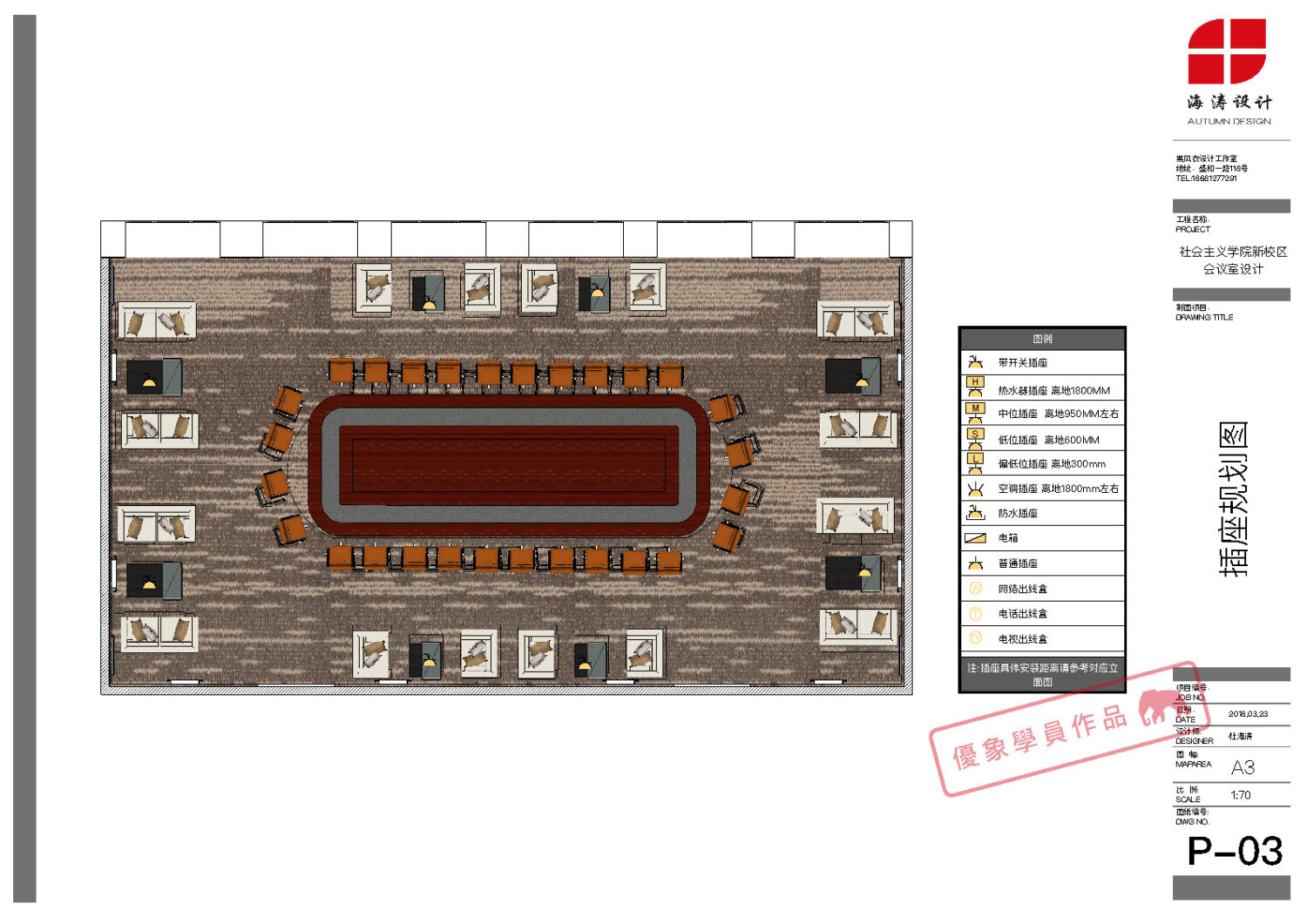

项目九：会议室设计

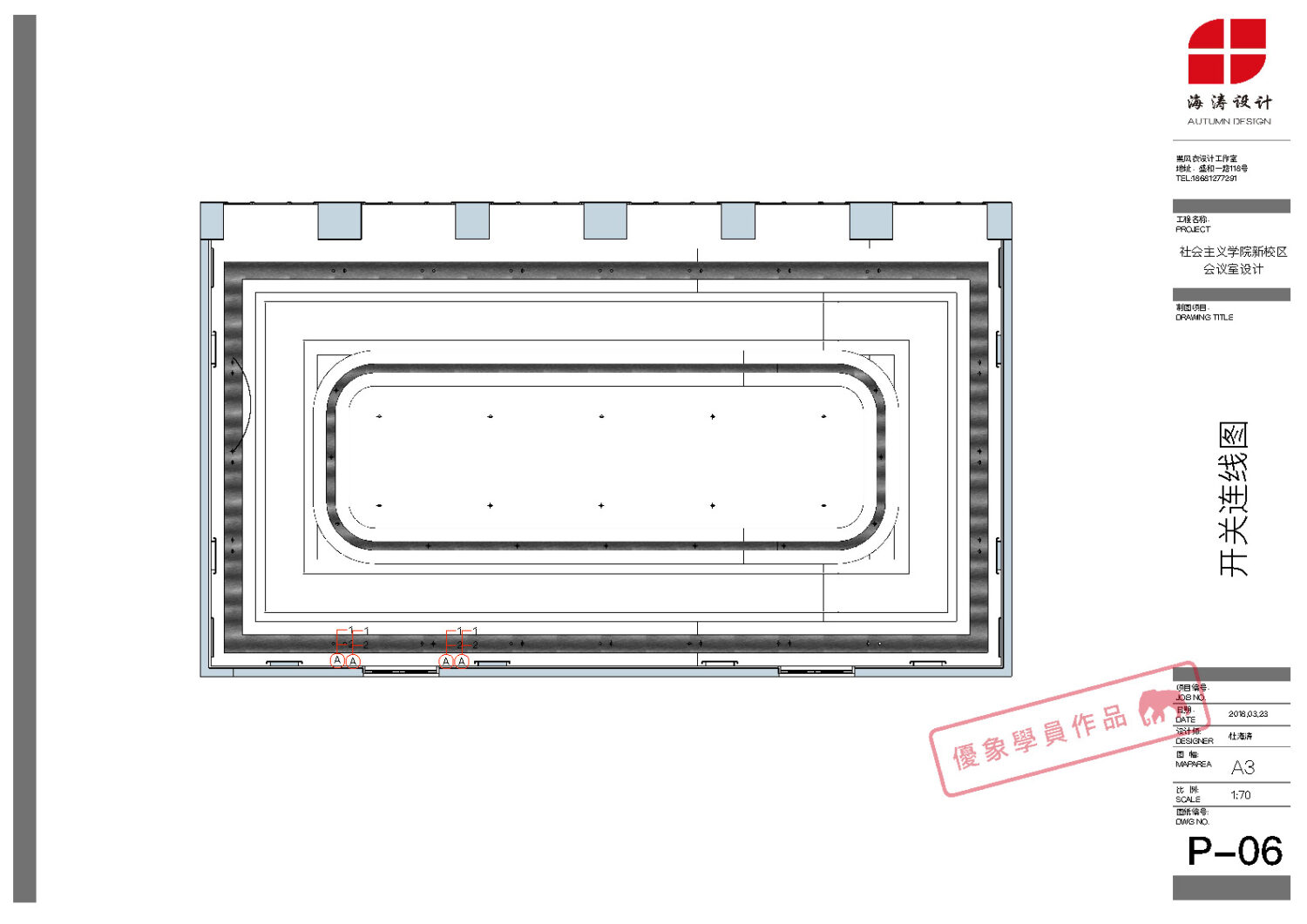

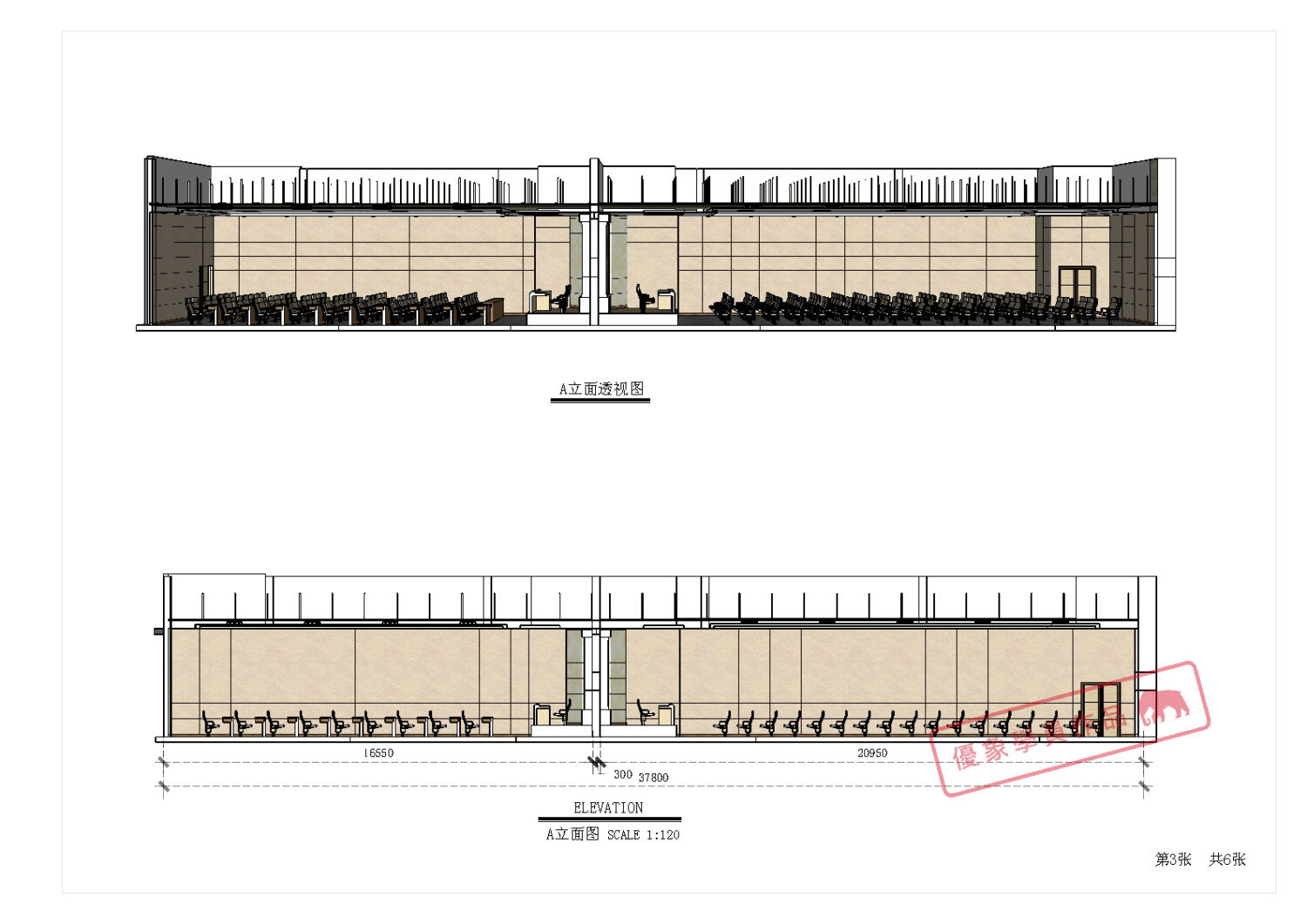

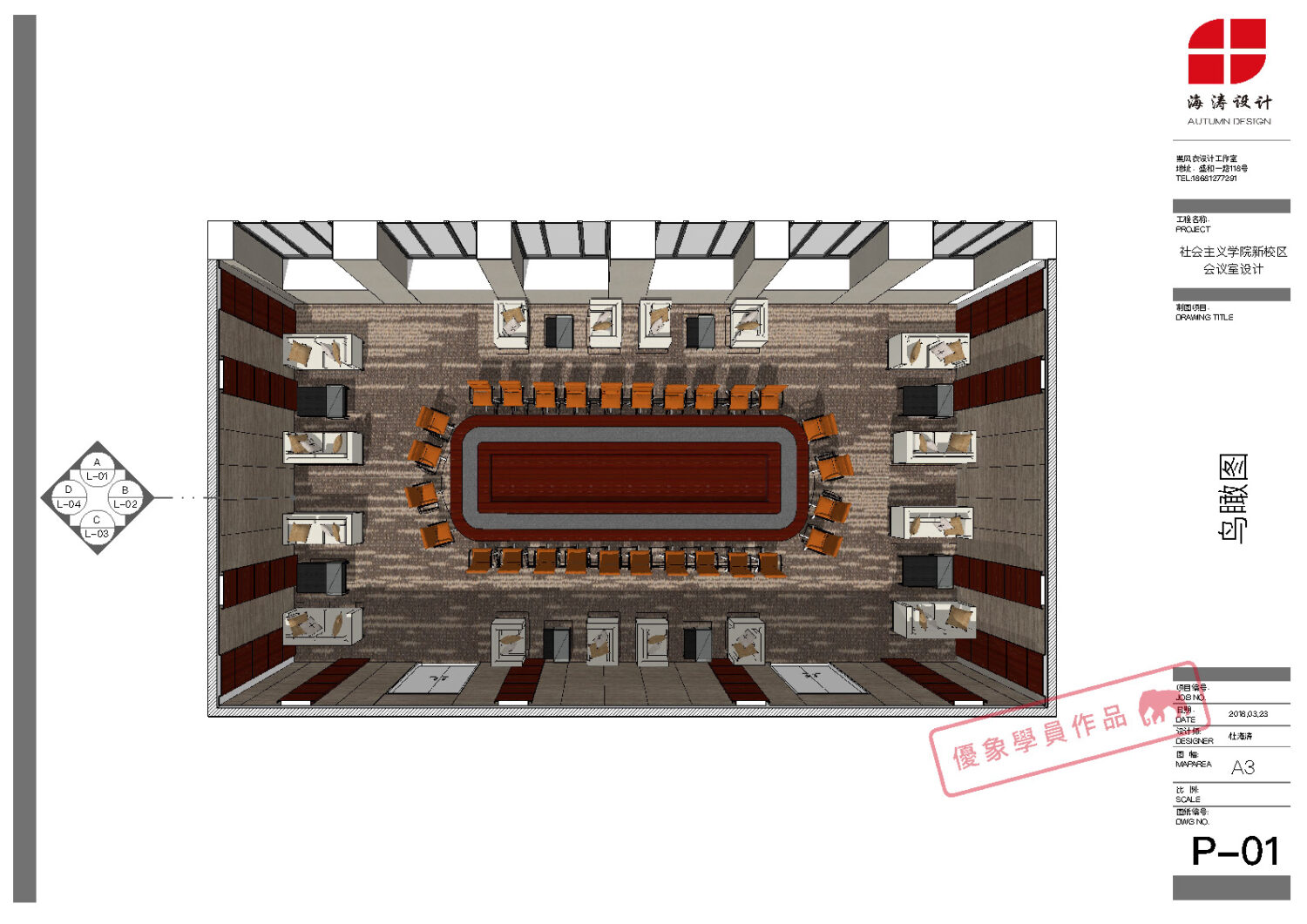

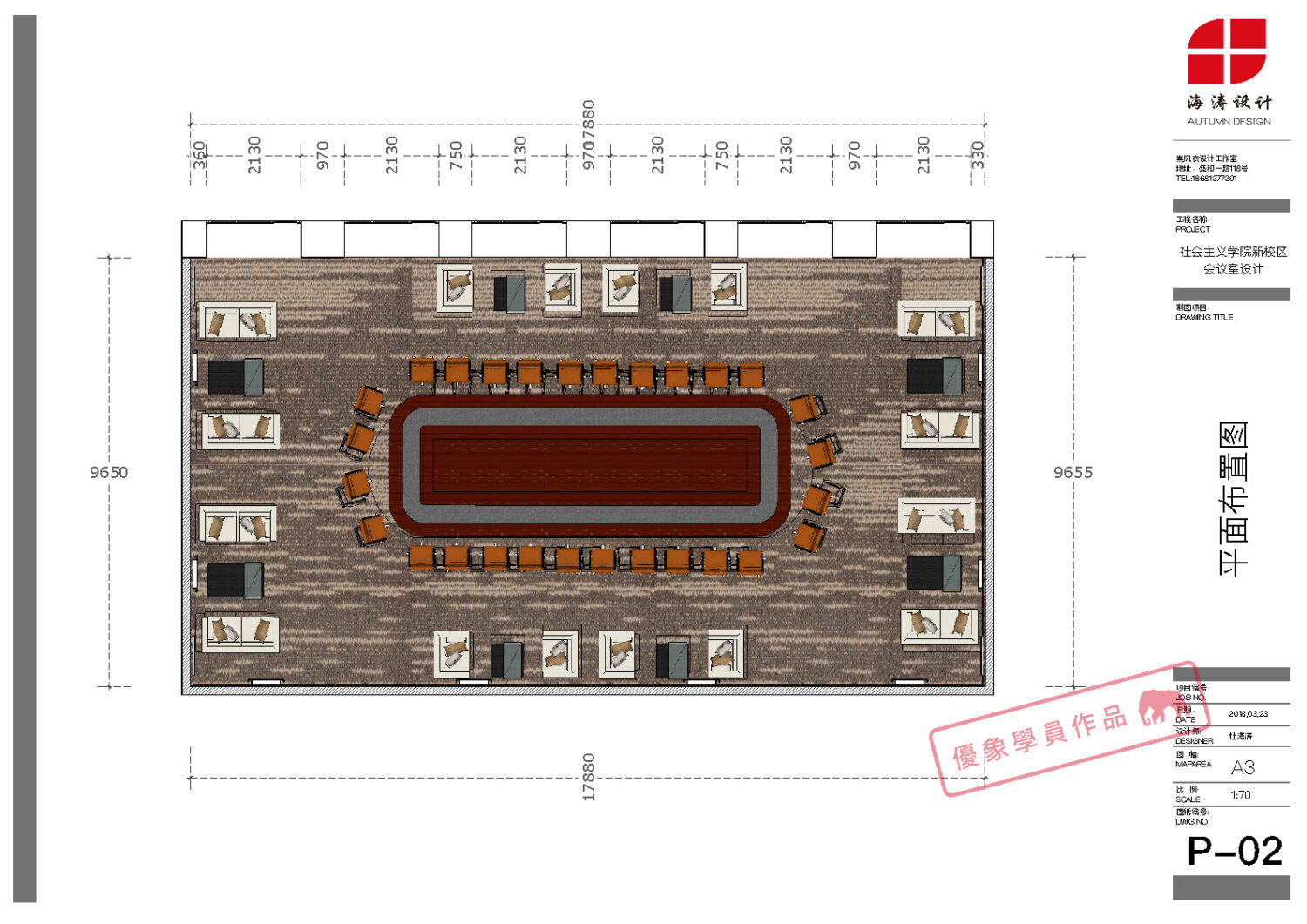

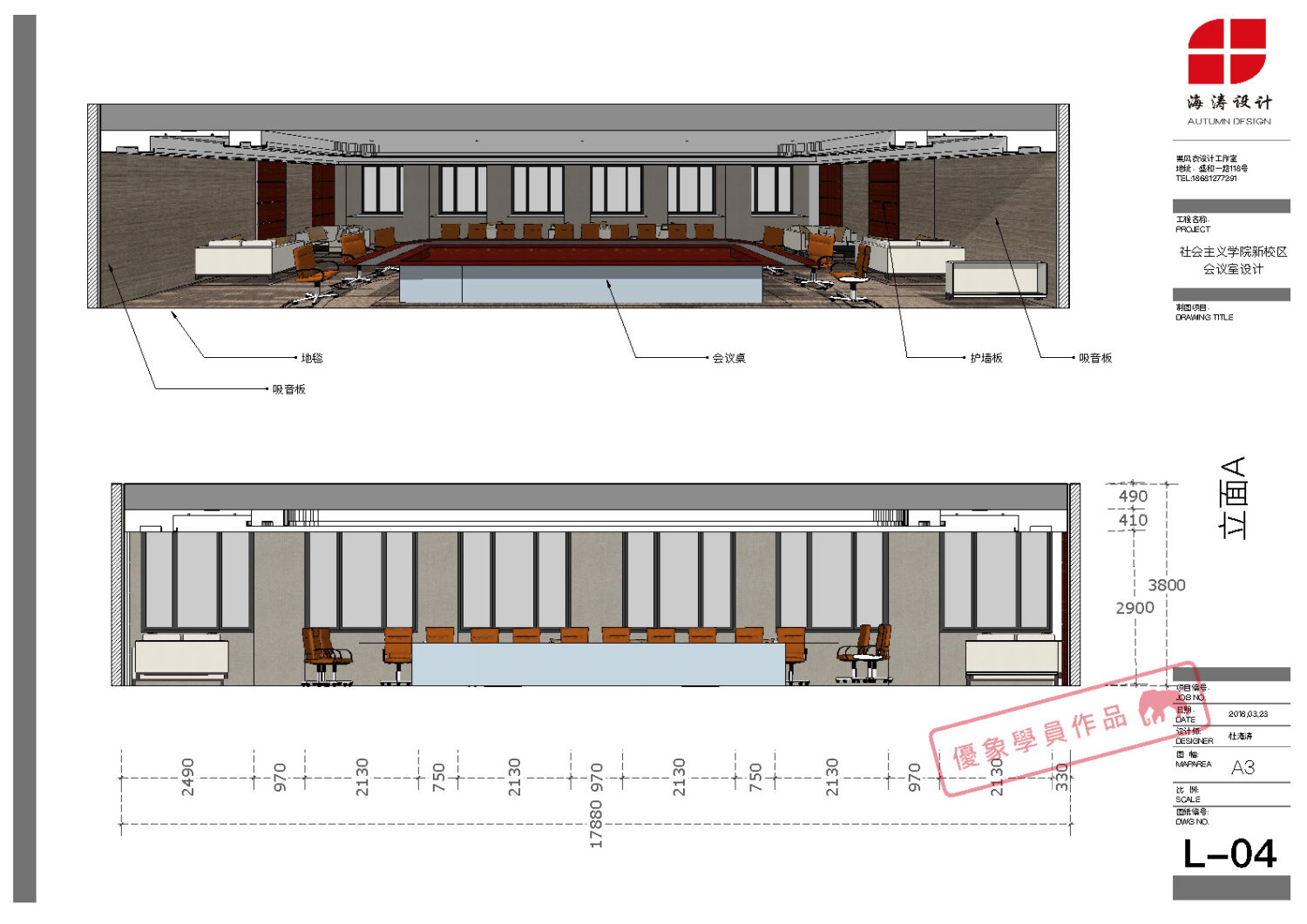

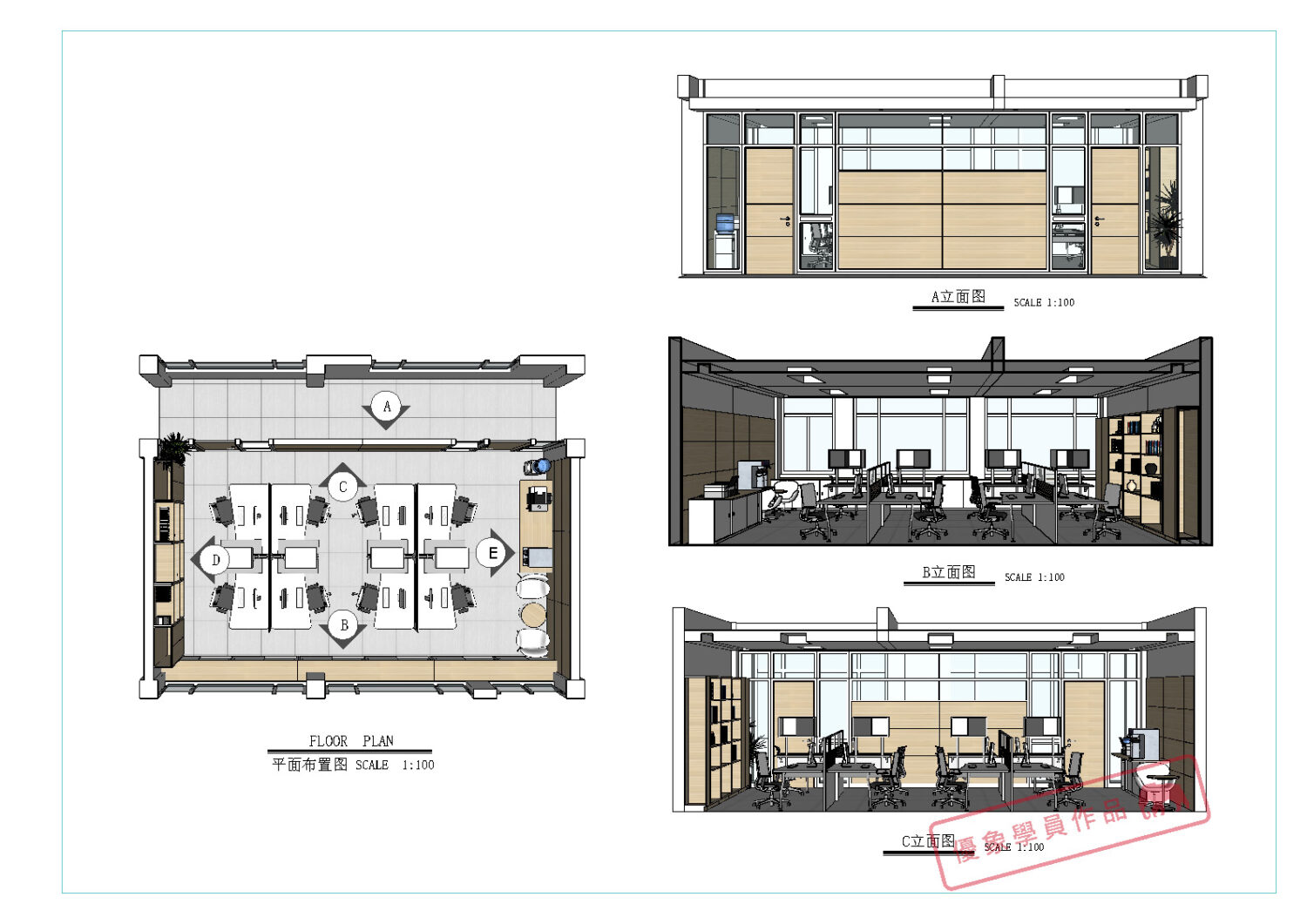

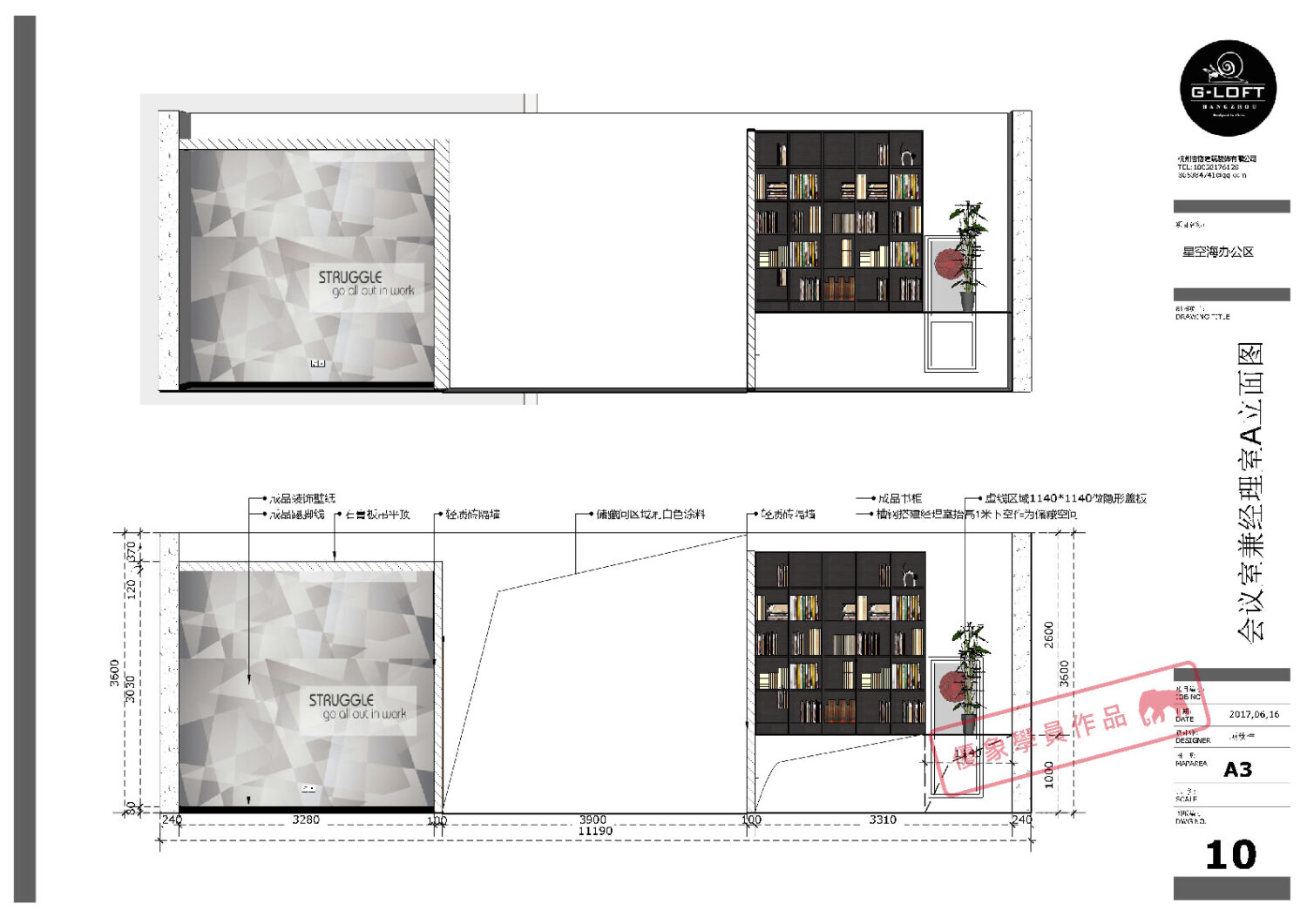

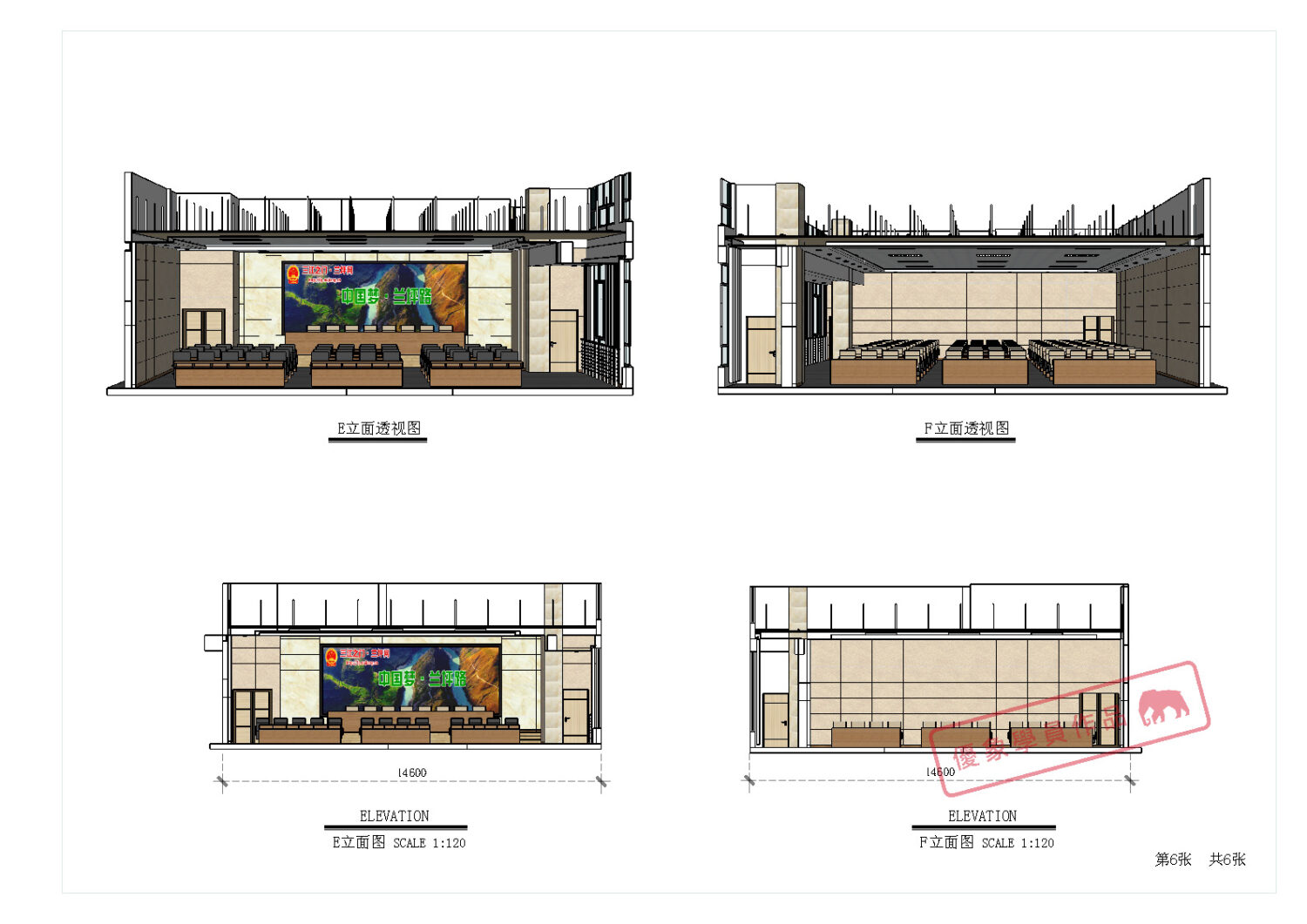

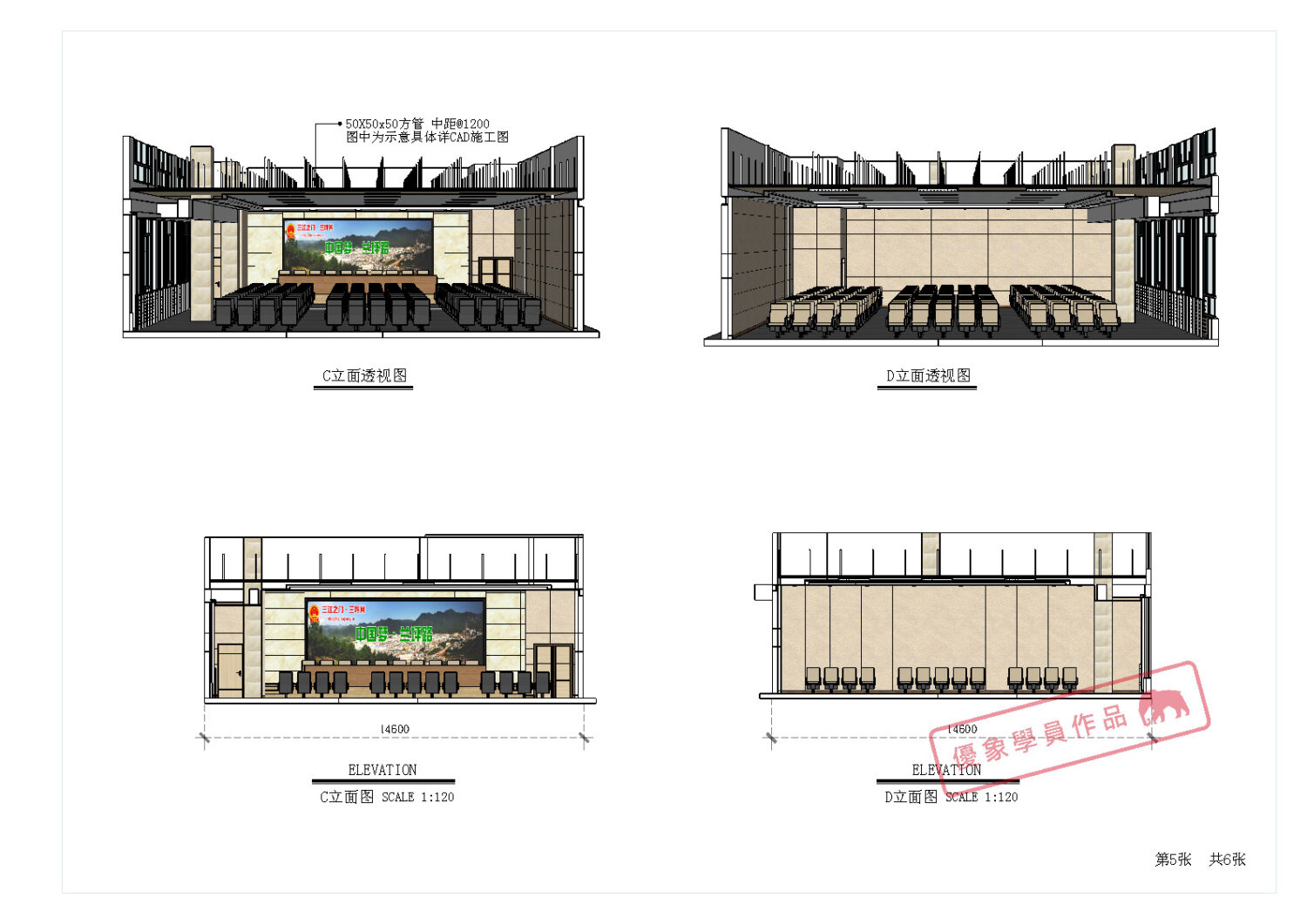

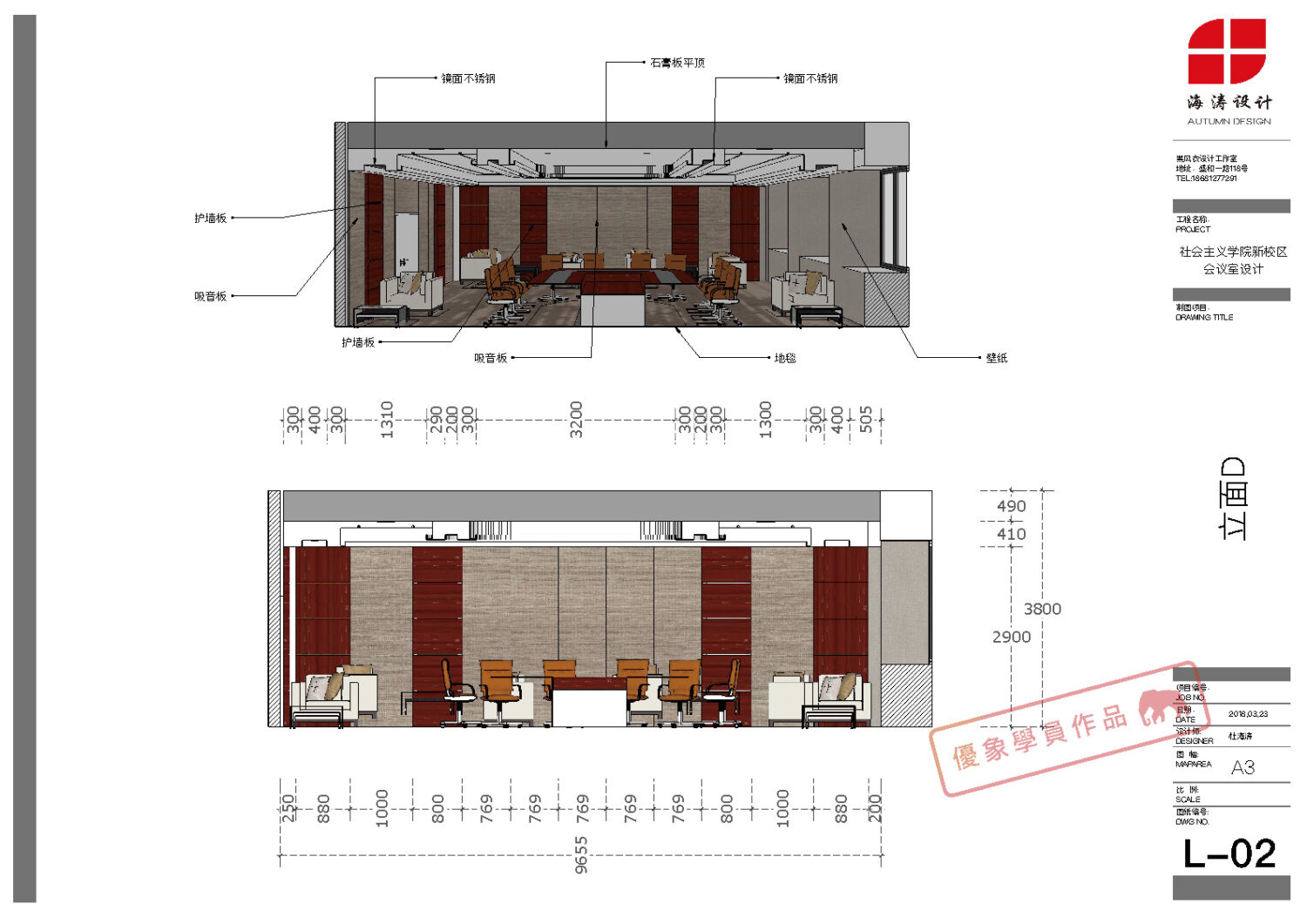

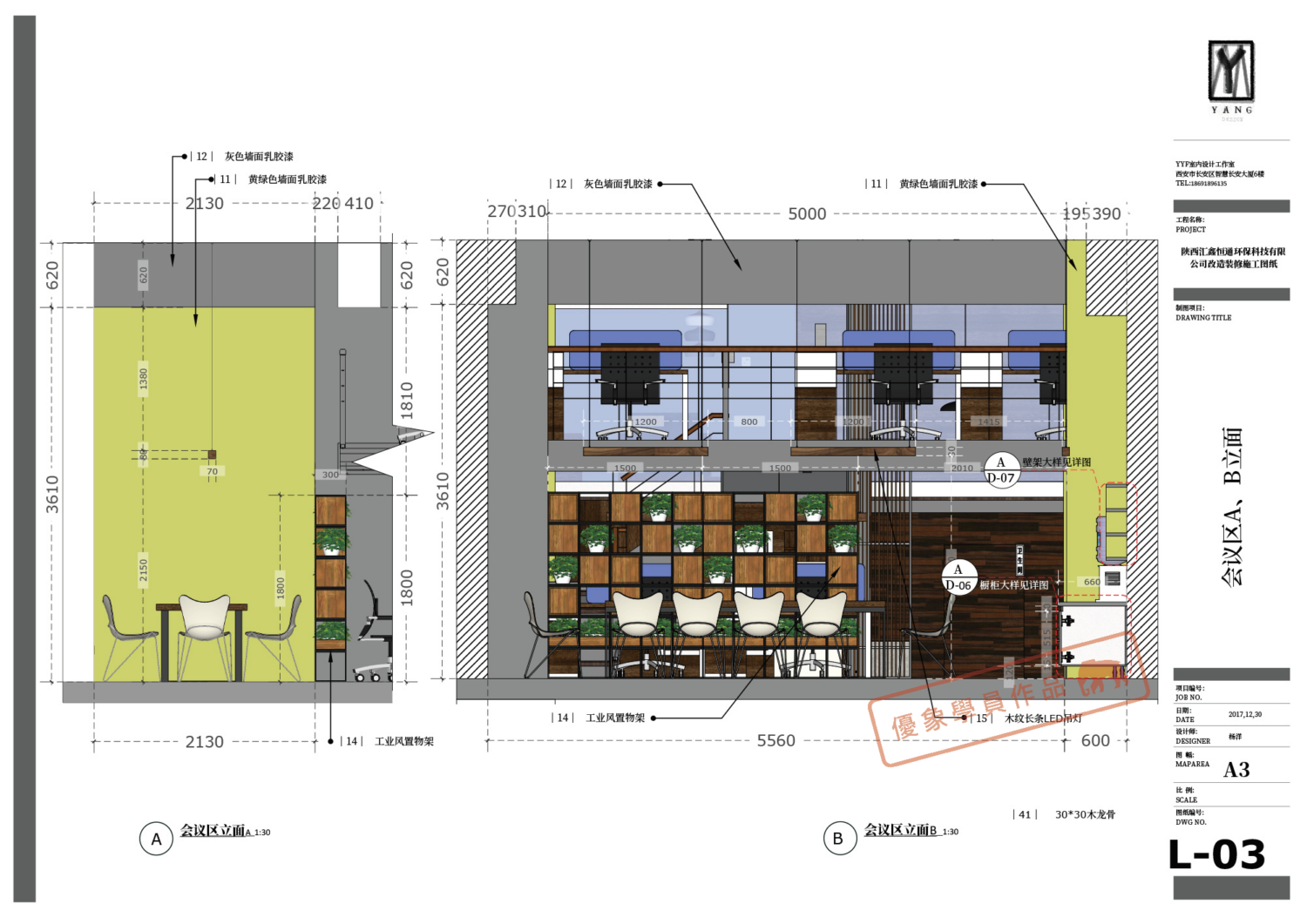

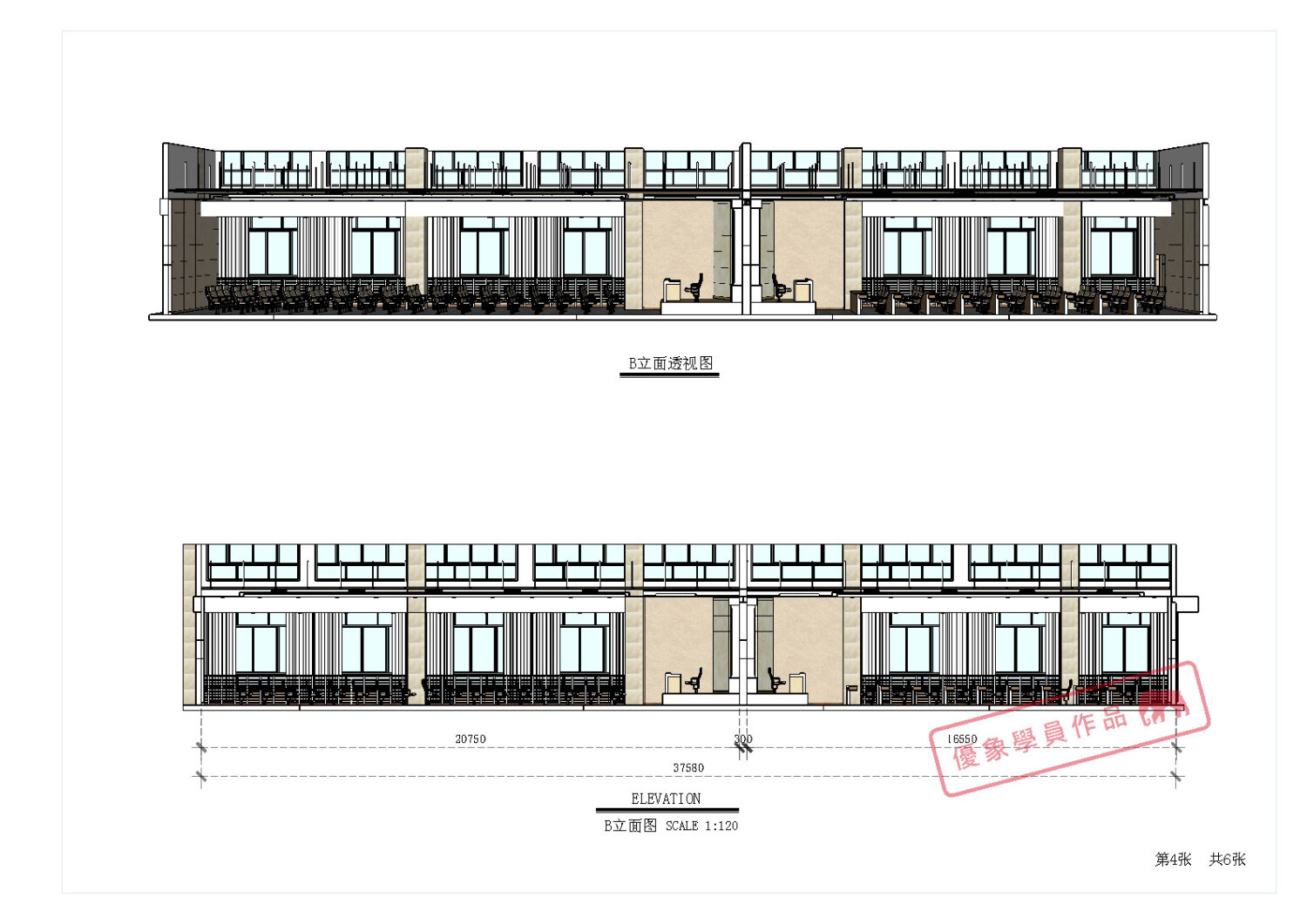

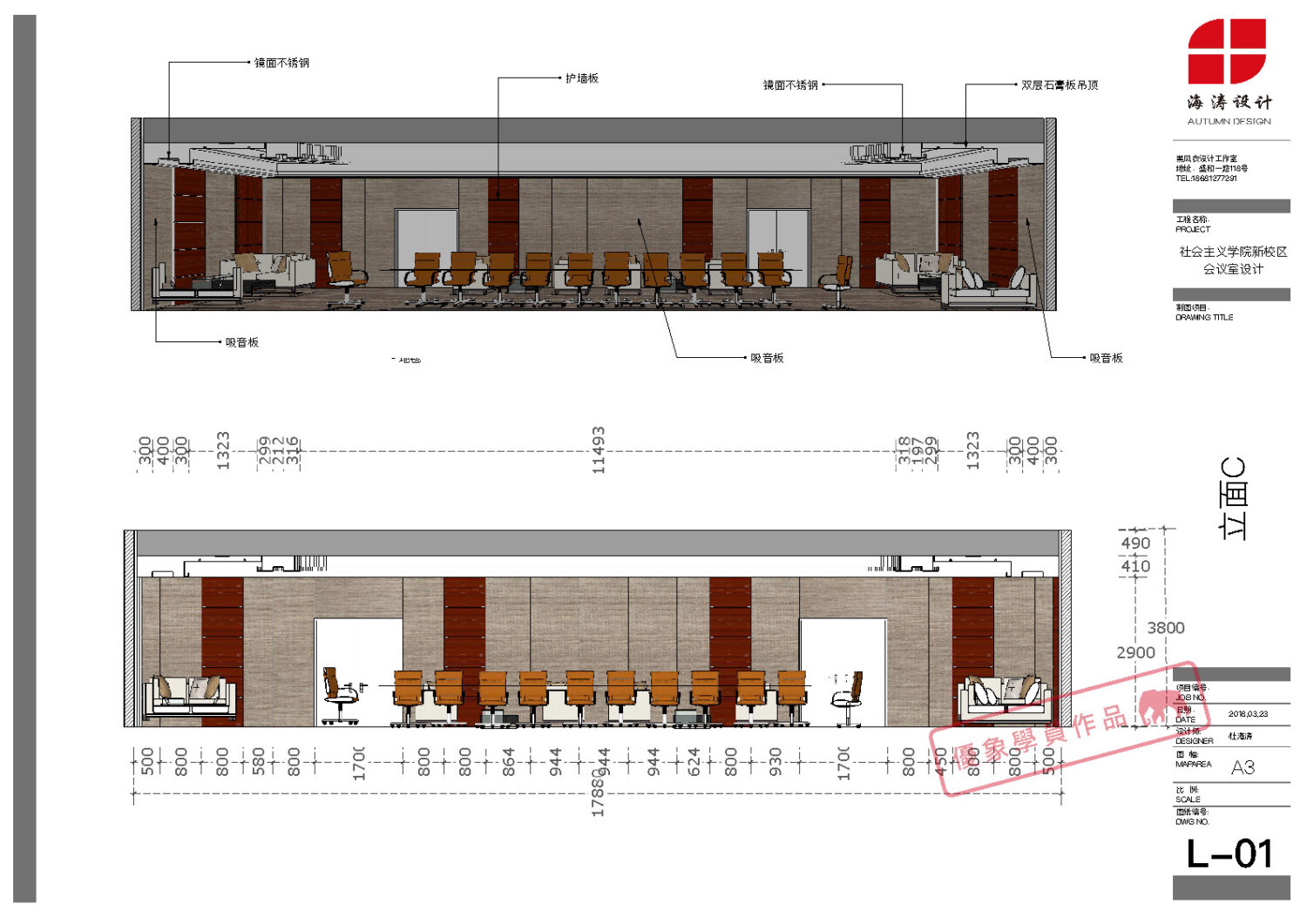

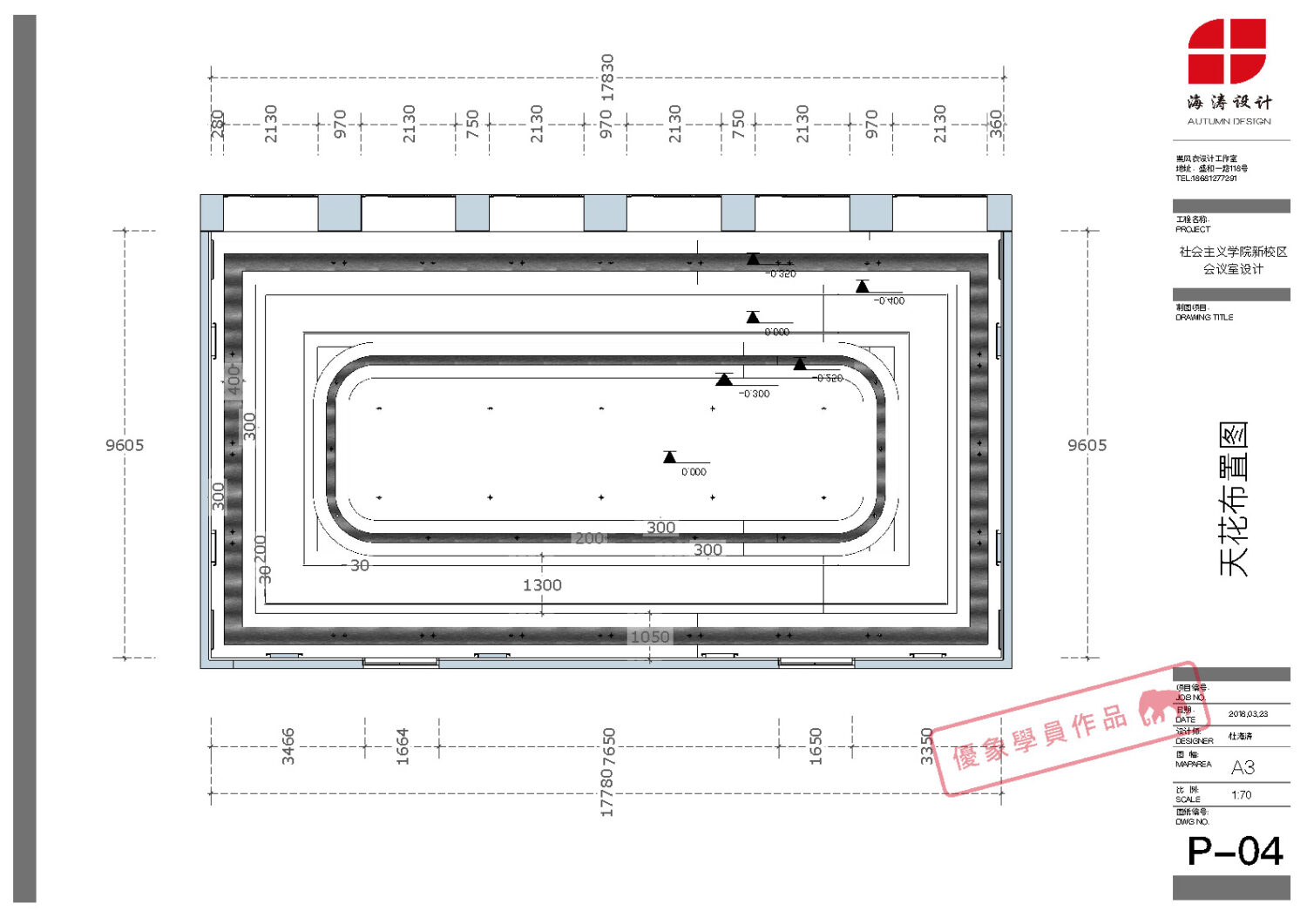

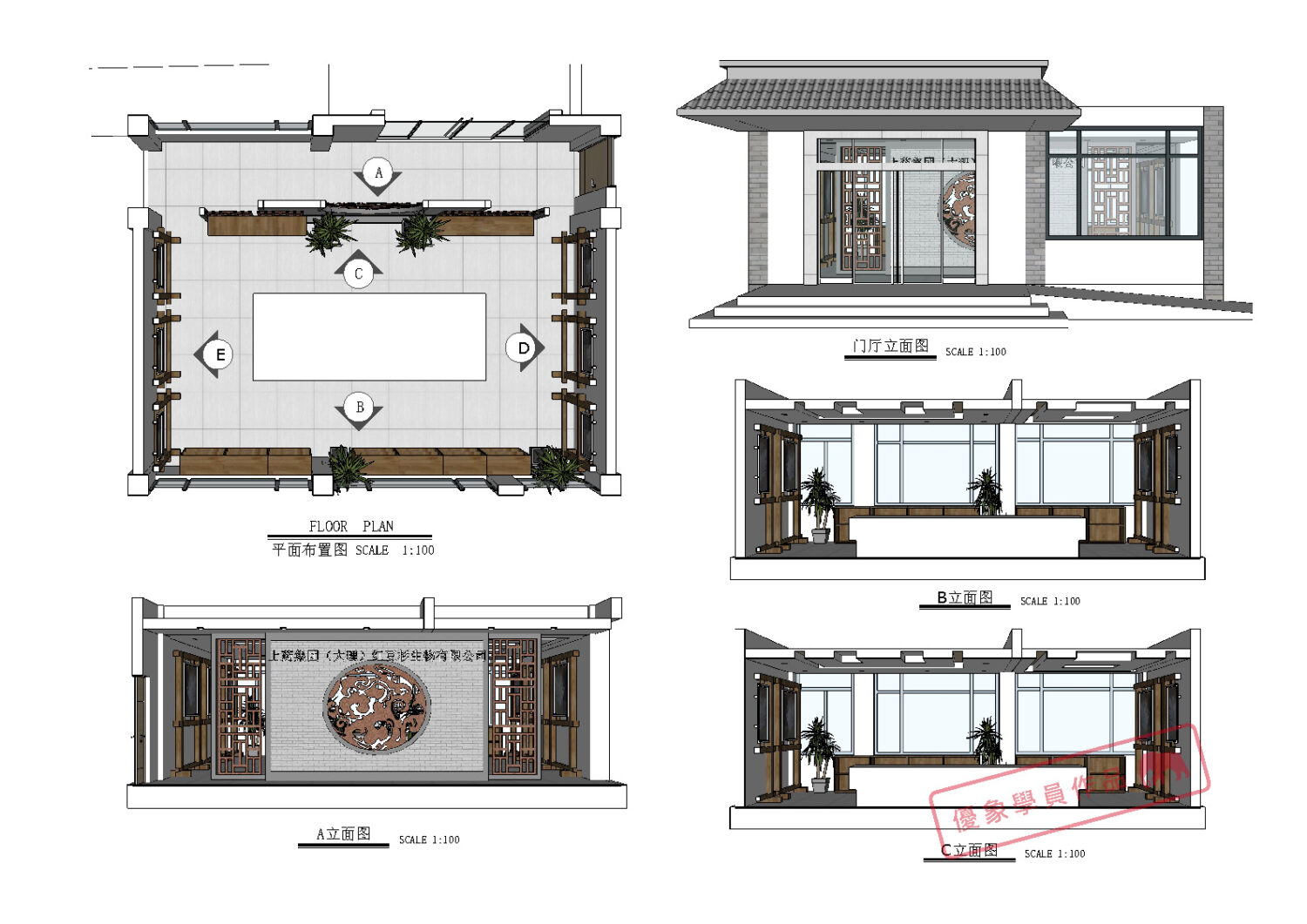

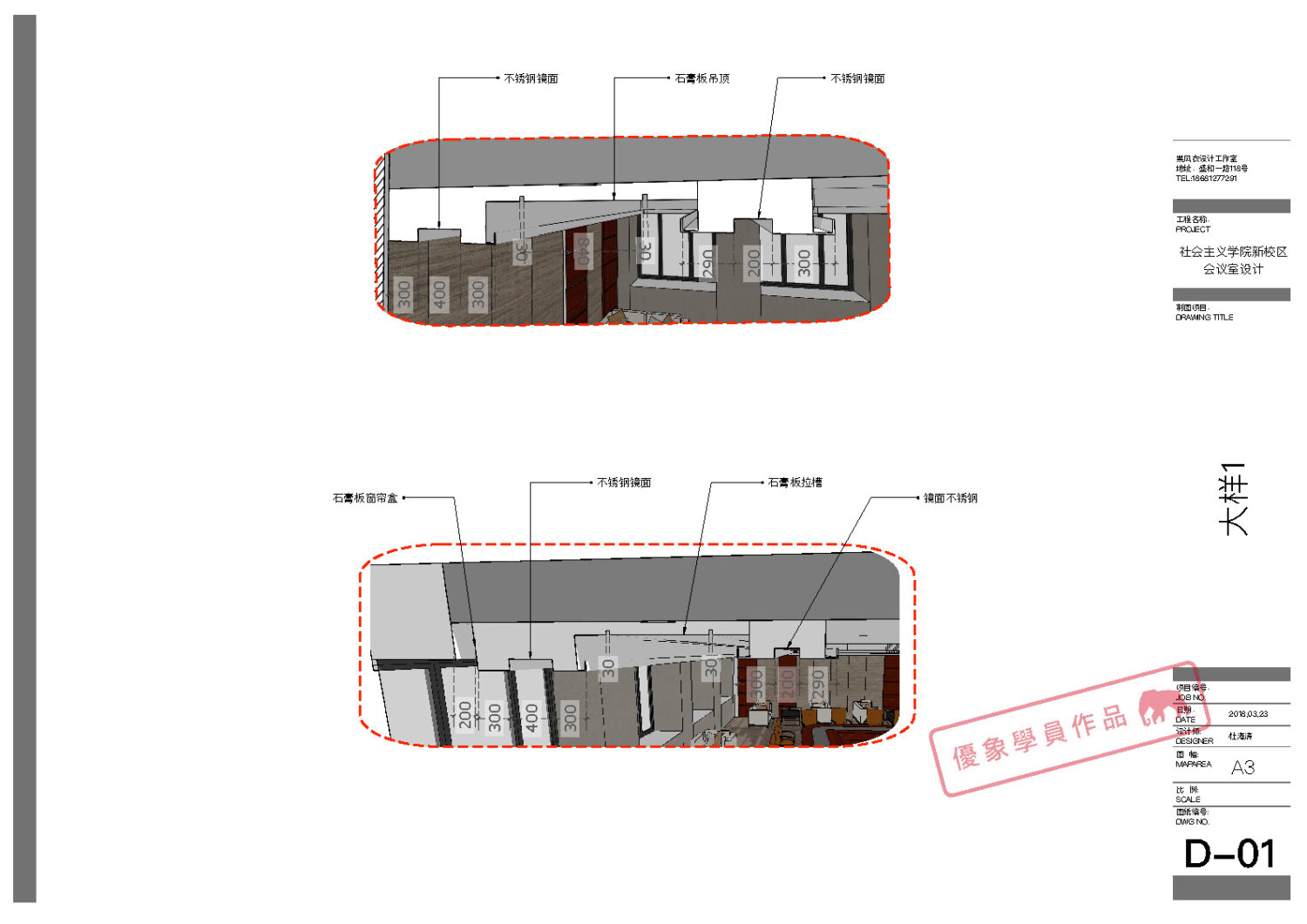

图纸中使用了大量的三维立面来表达，这样的好处是可以提供更为丰富的信息来说明这个设计，并且无需像CAD一样，必须通过多个剖切面来表达，相对CAD来说，可以做到出更少的图，同样让别人理解设计意图和施工结构。
LayOut是什么？
在安装完草图大师SketchUp之后，桌面上会出现三个app，分别是SKetchUP、LayOut、StyleBuilder，其中LayOut可以获取SketchUp模型来制作施工指导图纸。
LayOut教程
优象推出了国内首套的LayOut施工图系统性案例培训教程，能够把做好的SketchUp模型直接输出LayOut图纸。快速了解LayOut，学习优象的LayOut公开课（链接）
