9.连续维度

使用此工具，我们几乎可以立即测量平面图。

移向平面图的一侧，单击一次开始测量并将光标移动到我们要测量的绘图部分上。尺寸将出现，当我们到达另一侧时，再次单击以完成。

它们将保持固定，但不是永久的。需要再单击一次才能定位尺寸。

Acotacion-con-muros

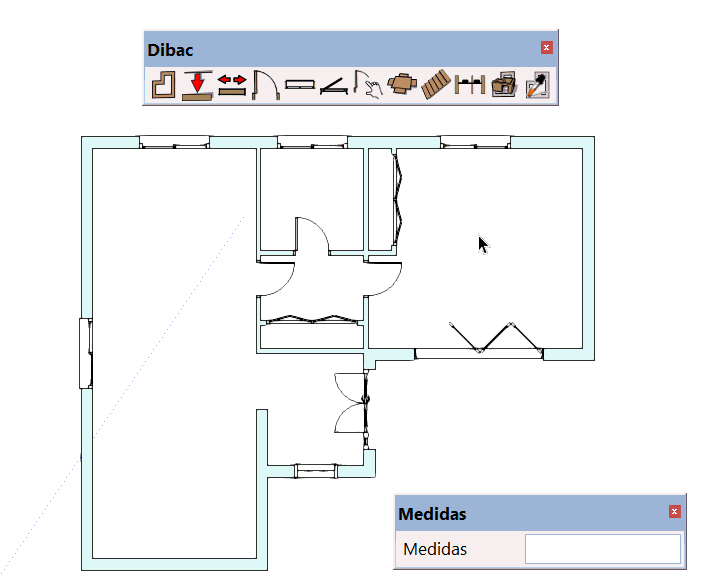

9.1.最小测量长度

将被测量的最小长度。也就是说，低于这个最小值的任何东西都不会出现在维度中。

如果我们不想测量墙，墙的测量值为 0.25 m。当我们选择尺寸工具时，我们直接输入 0.26 m。并用 ENTER 键确认。任何小于 0.25 m 的物体。将被测量。

注意：我们使用此工具进行的测量将成为 SketchUp 尺寸。要更改尺寸样式，请使用 SketchUp 提供的测量选项。
Dimension-minima-cota-continua
