VIZ PRO使用手册
1.什么是“参数化建模”？
简而言之，它意味着保留您的建模历史记录，以便您以后可以进行调整，而无需再次执行所有操作。
一个简单的例子就是创建一个房屋模型，通过移动滑块可以动态改变尺寸和数字窗口。
您可以从以下链接下载Viz Pro示例项目的集合：
我们有一系列视频教程，可帮助您入门：

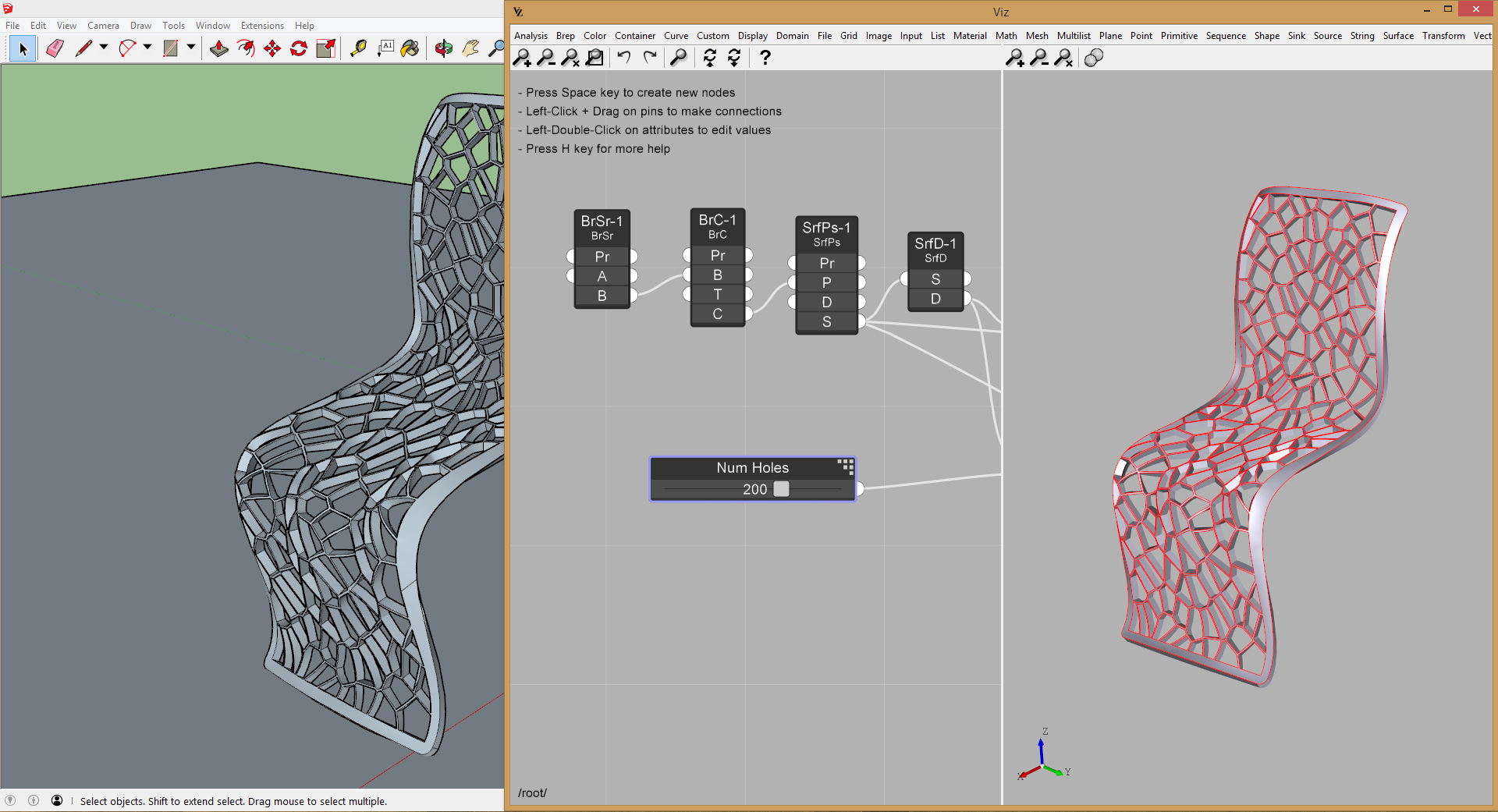

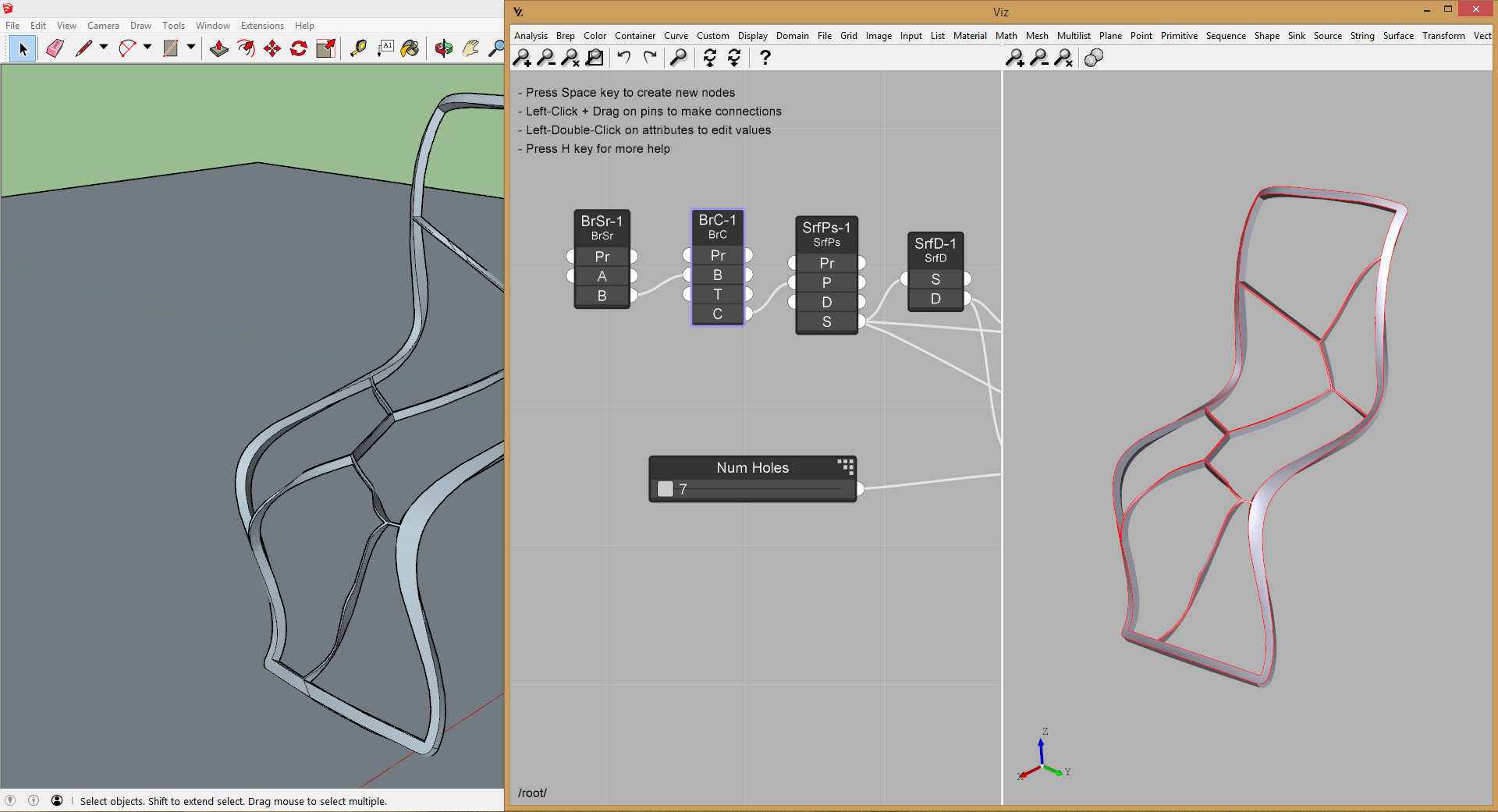

以下是椅子的参数化模型（包含在示例项目中），具有不同的孔数值：

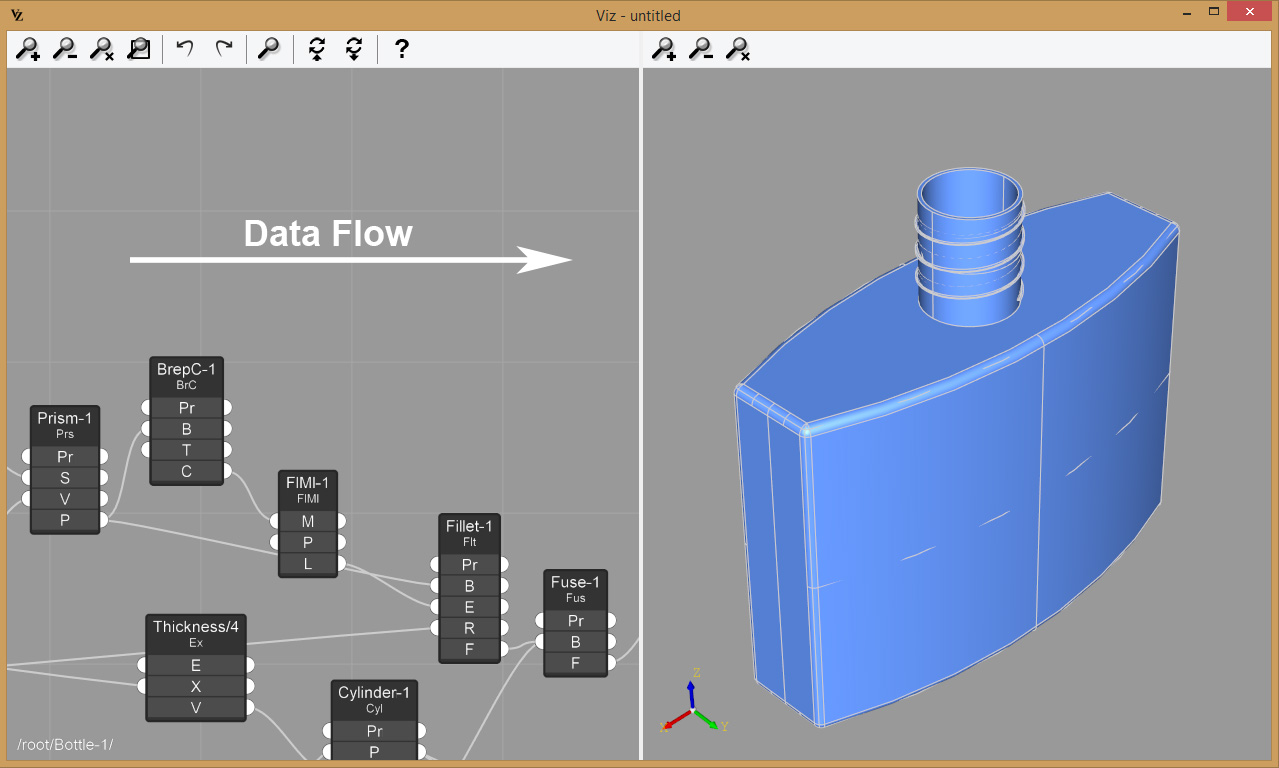

在Viz中，建模操作表示为图的节点。节点之间的数据流由连接节点的边表示。数据流从左到右。
2.示例：创建参数化圆柱体
在这个例子中，我们通过沿Z轴挤出一个圆来创建一个圆柱体。要创建新节点，请按空格键并选择所需节点。要创建新连接，请在引脚上单击鼠标左键并拖动。要编辑属性，请双击左侧的引脚或其名称。

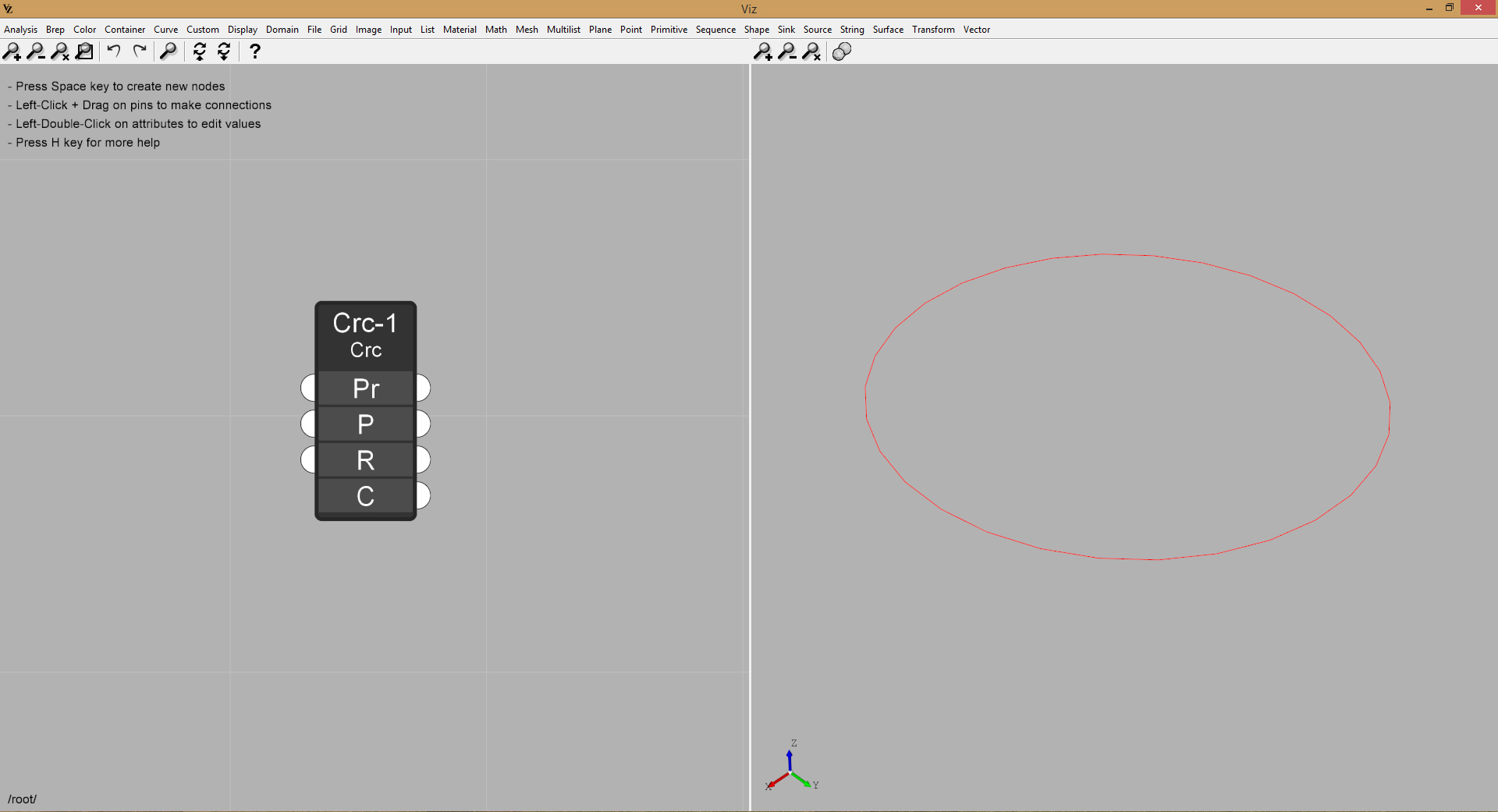

1.创建一个Circle节点：
2.创建一个Face From Wire节点并将其连接到Circle节点，如图所示：

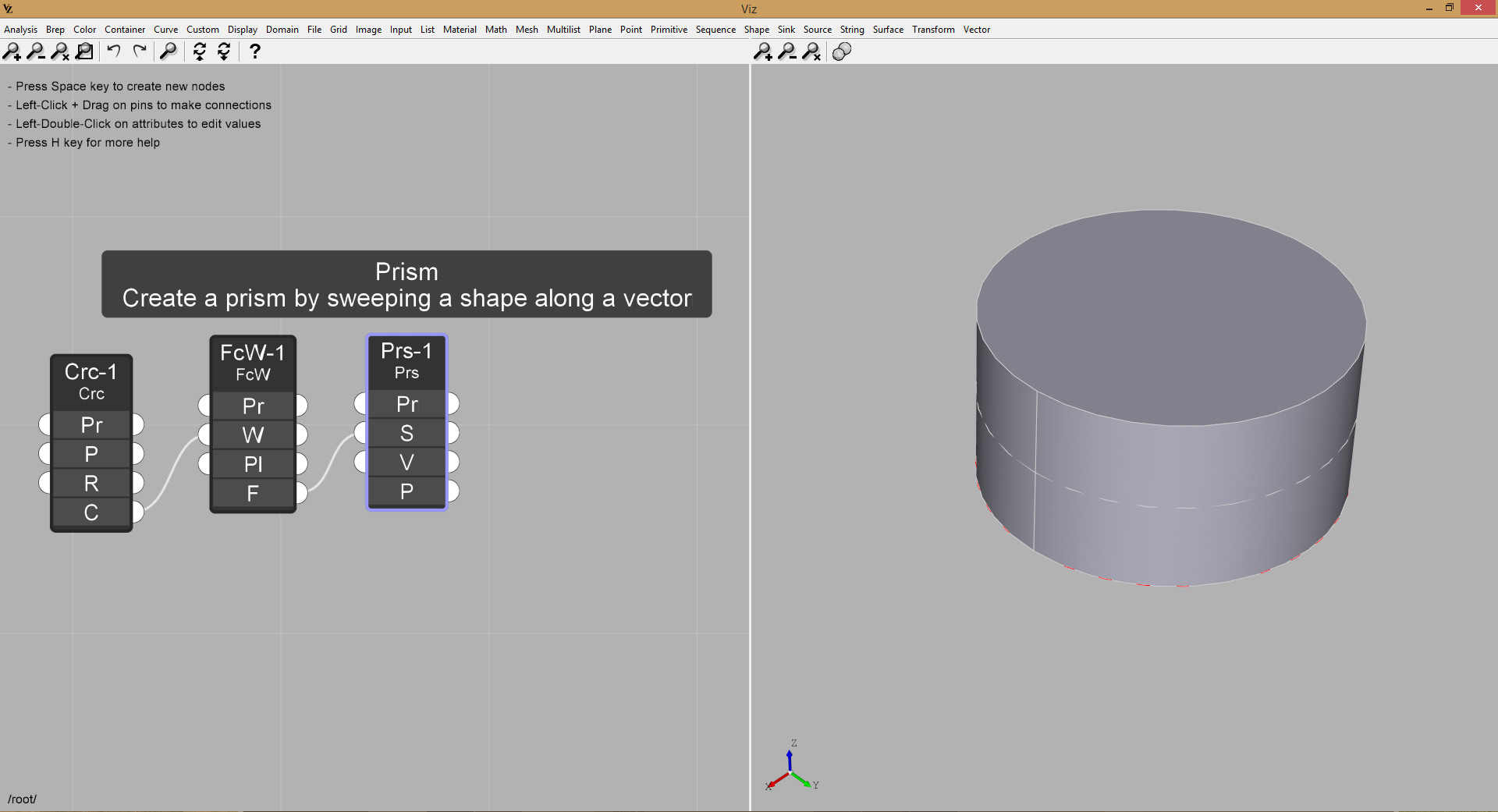

3.创建一个Prism节点并将其连接到Face From Wire节点，如图所示：

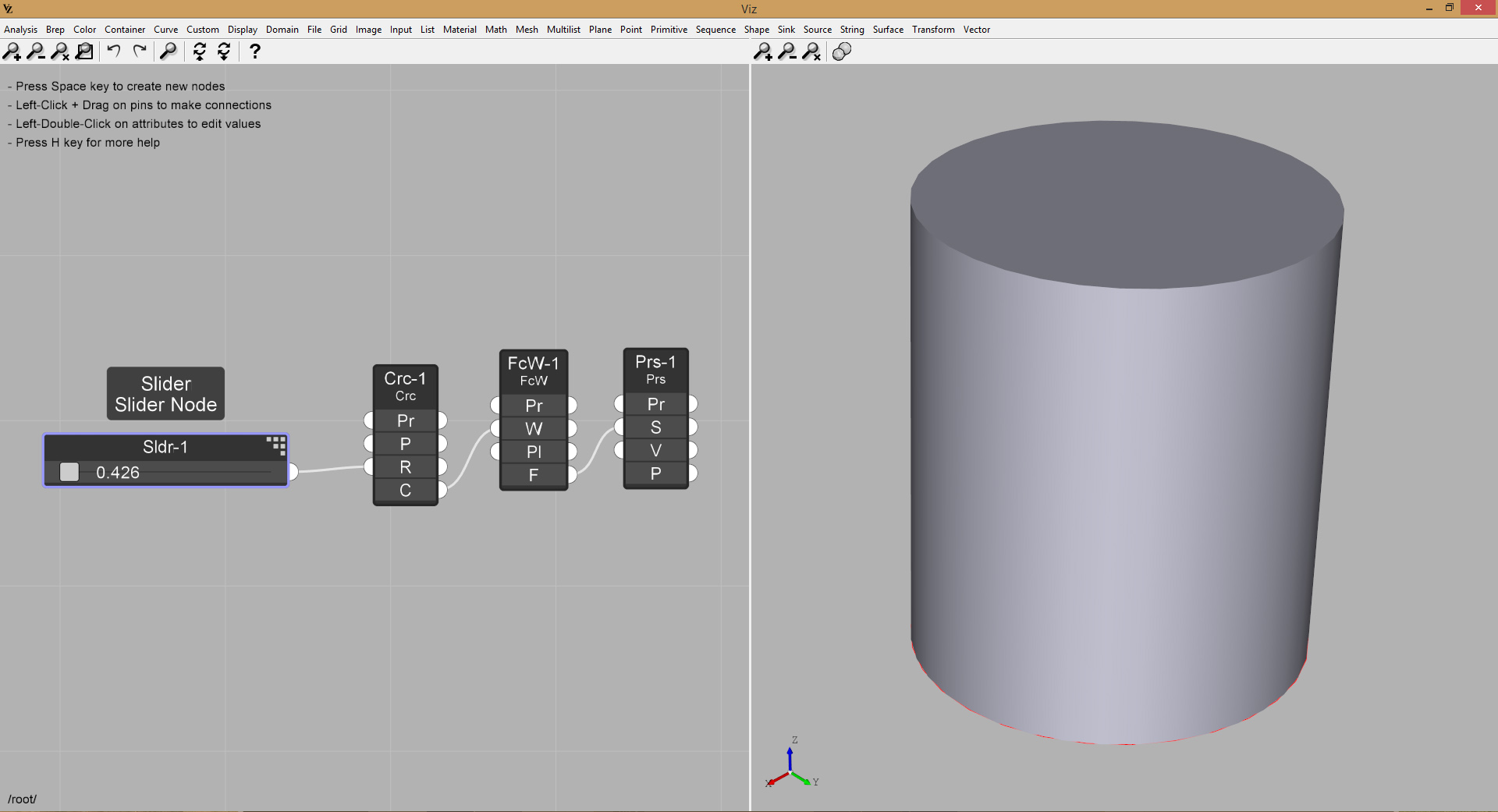

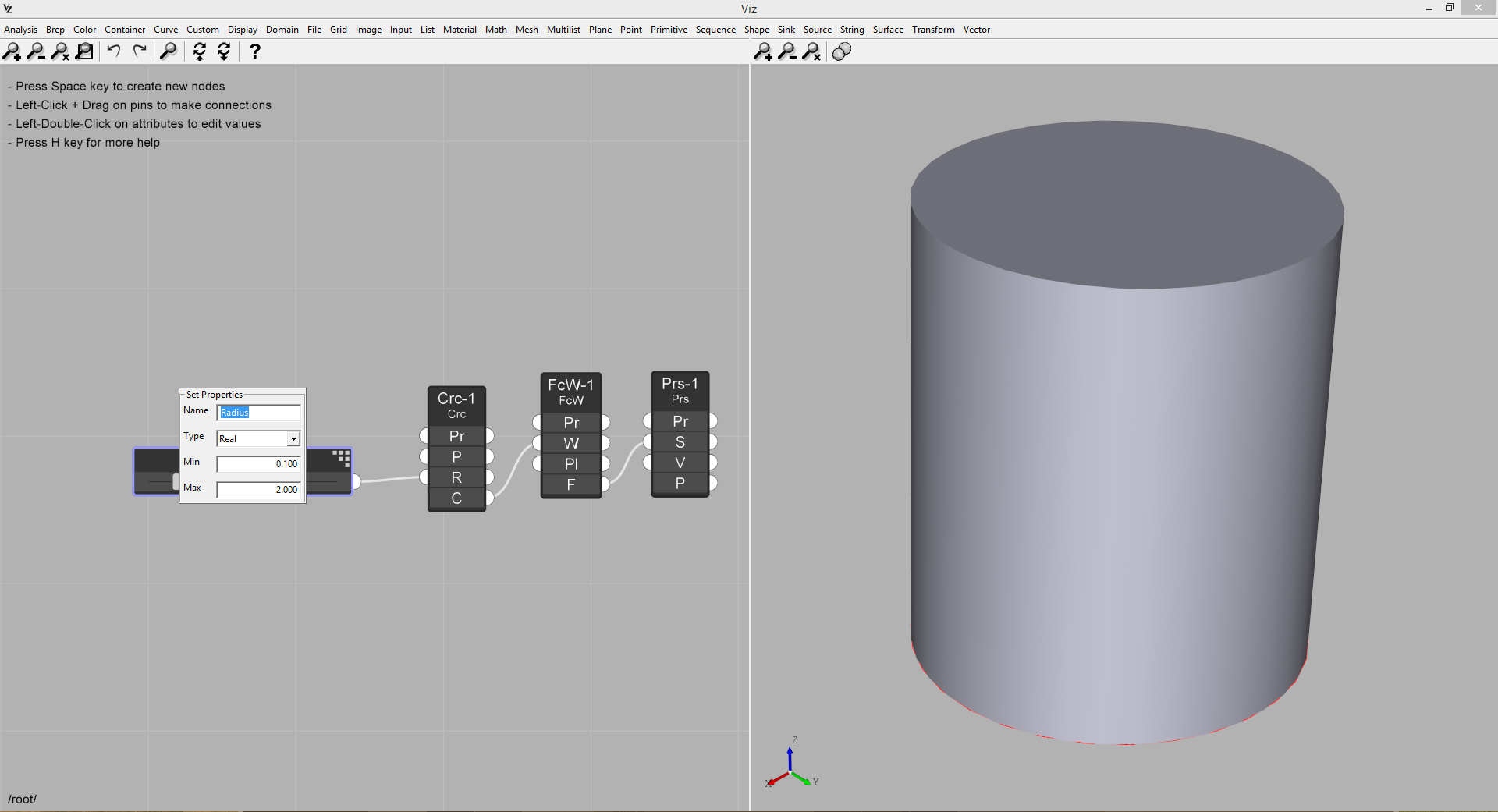

4.添加Slider节点，以便您可以动态更改圆柱半径（双击Slider标题栏以更改其参数）：
5.如果双击滑块标题栏，您将能够编辑其参数：

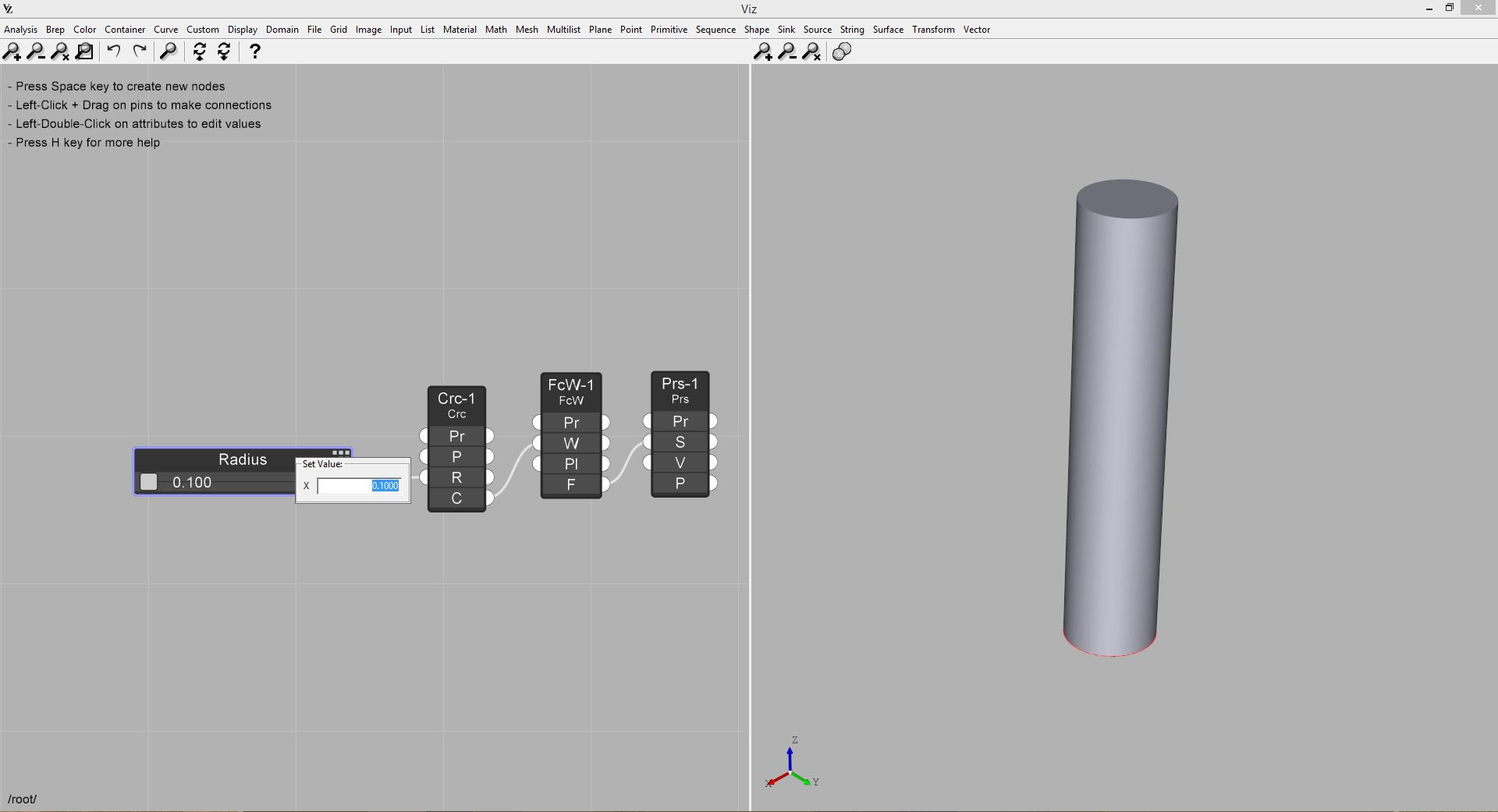

如果双击滑块轨道，则可以手动输入值：
3.将数据从Viz导出到建模器

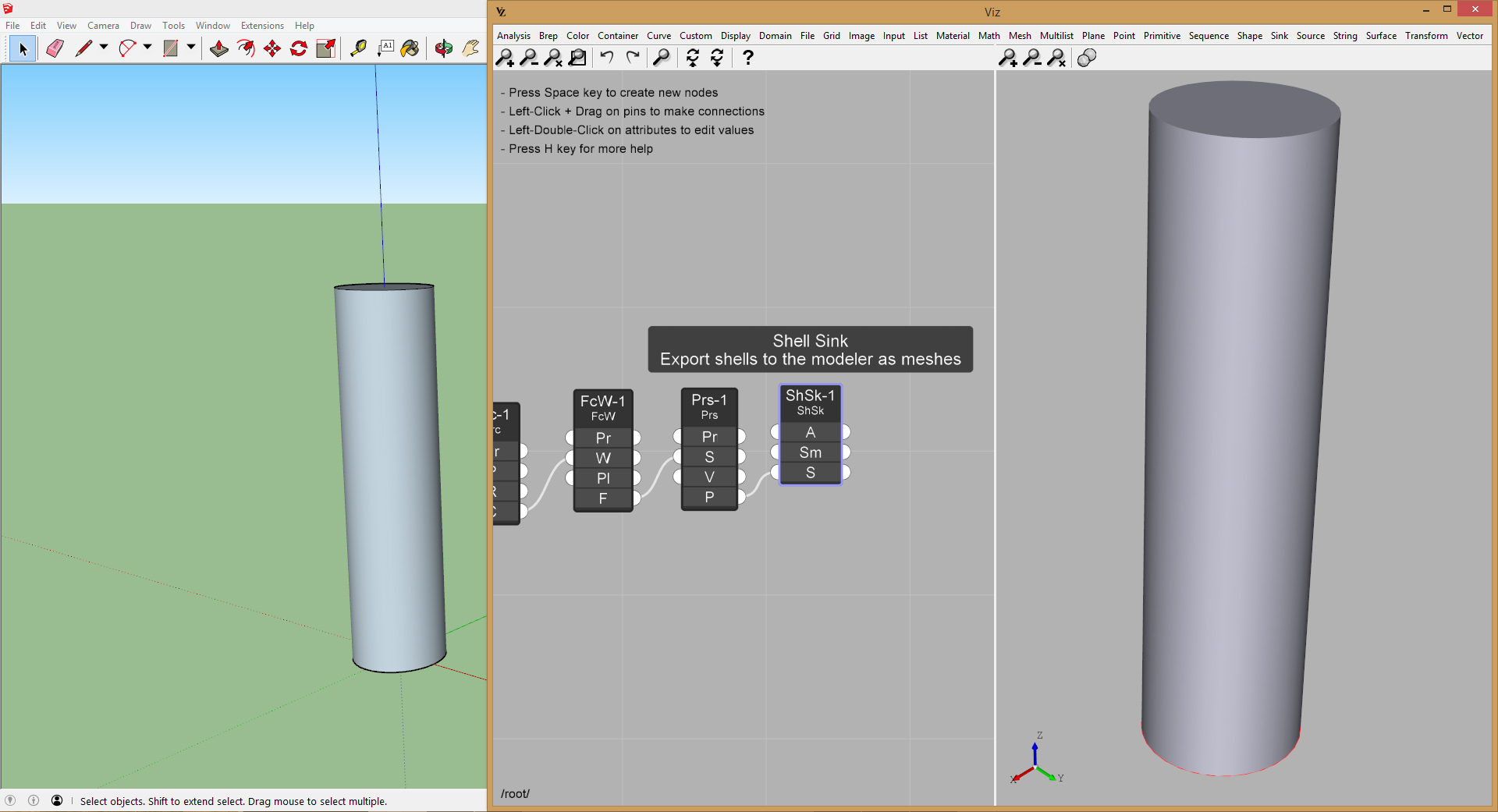

有一种特殊类型的节点，称为Shell Sink ，可用于将几何体导出回建模器：
您还可以使用“ 文本接收器”节点将文本导出到建模器：
4.将数据从建模器导入到Viz

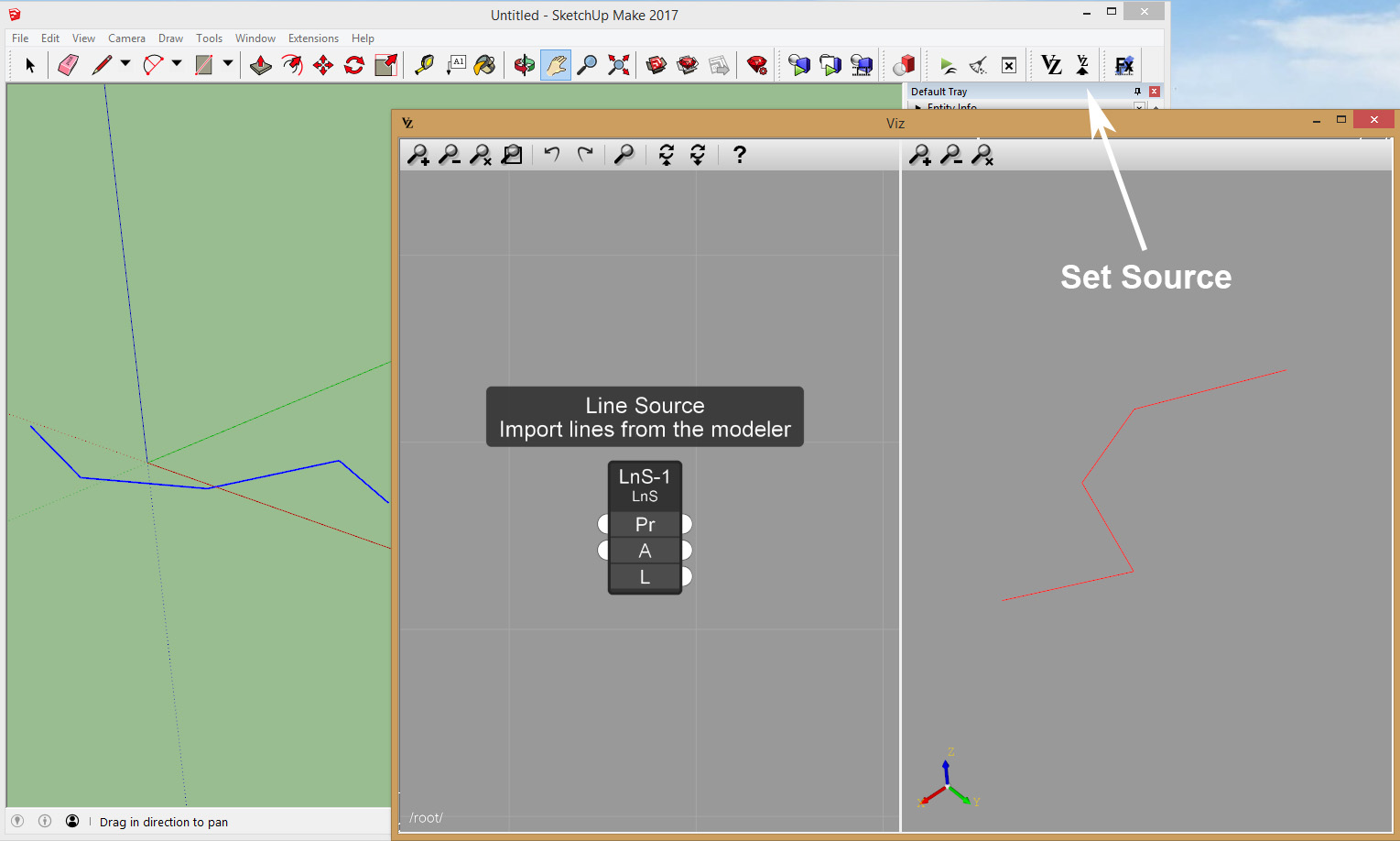

一种称为Line Source的 特殊类型的节点允许您直接从建模器导入线几何。这些是步骤：
-
创建“ 线源” 节点
-
在建模器中，选择要用作源的几何图形，然后单击“设置源”图标。
-
在弹出的对话框中，选择“ 线源” 节点。现在几何体应该出现在Viz中
如果修改建模器内的几何体，它将在Viz中自动更新。
注意：如果在建模器中选择多个几何，则它们将以列表的形式导入到同一几何源节点（请参阅列表）

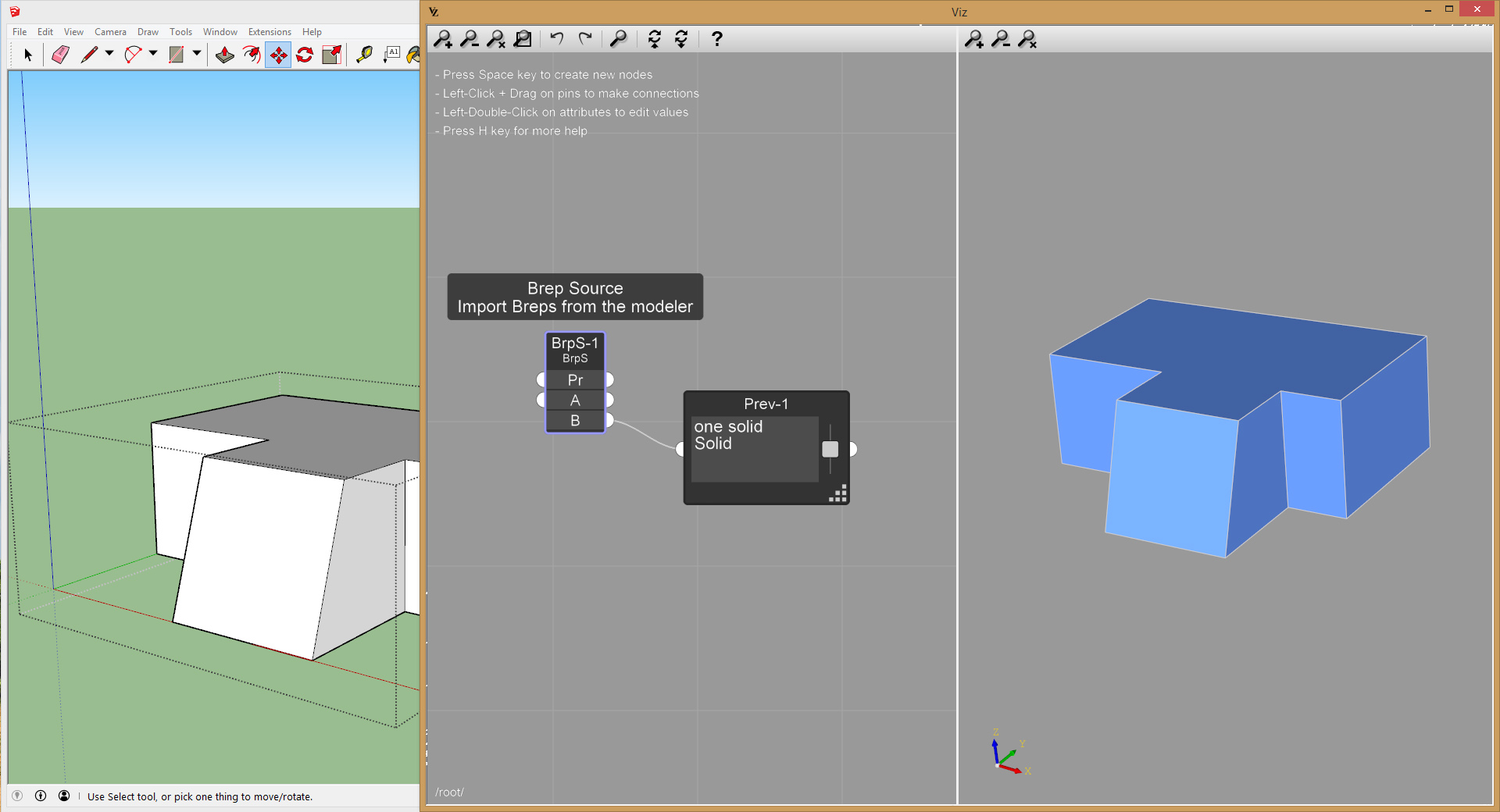

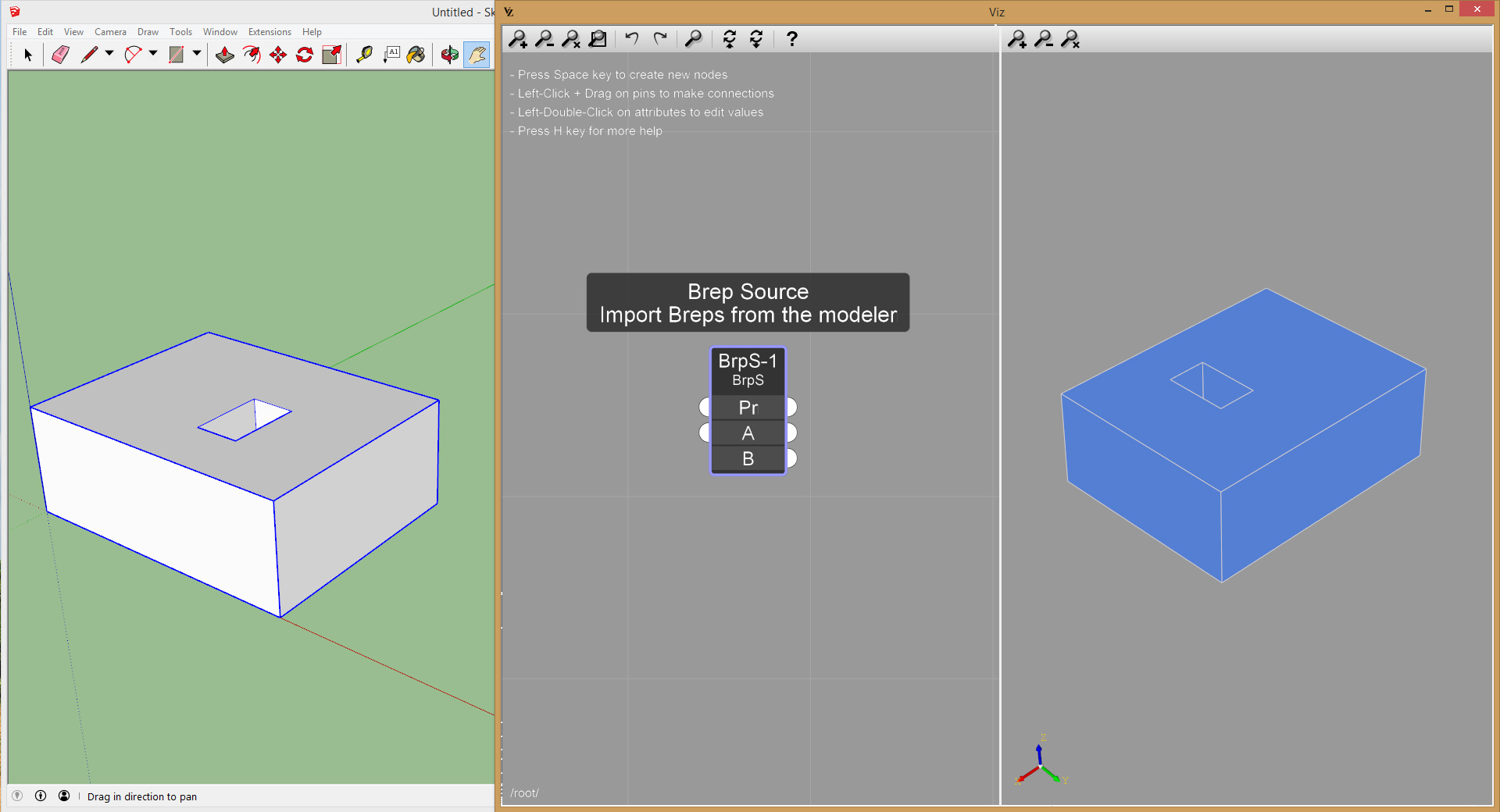

要导入面或实体，可以使用BRep Source节点：
5.示例：将面部区域输出到建模器作为文本
在此示例中，我们将计算从建模器导入的几何体的面部区域，然后将结果作为文本输出回建模器。
- 使用BRep Source节点从建模器导入几何体：

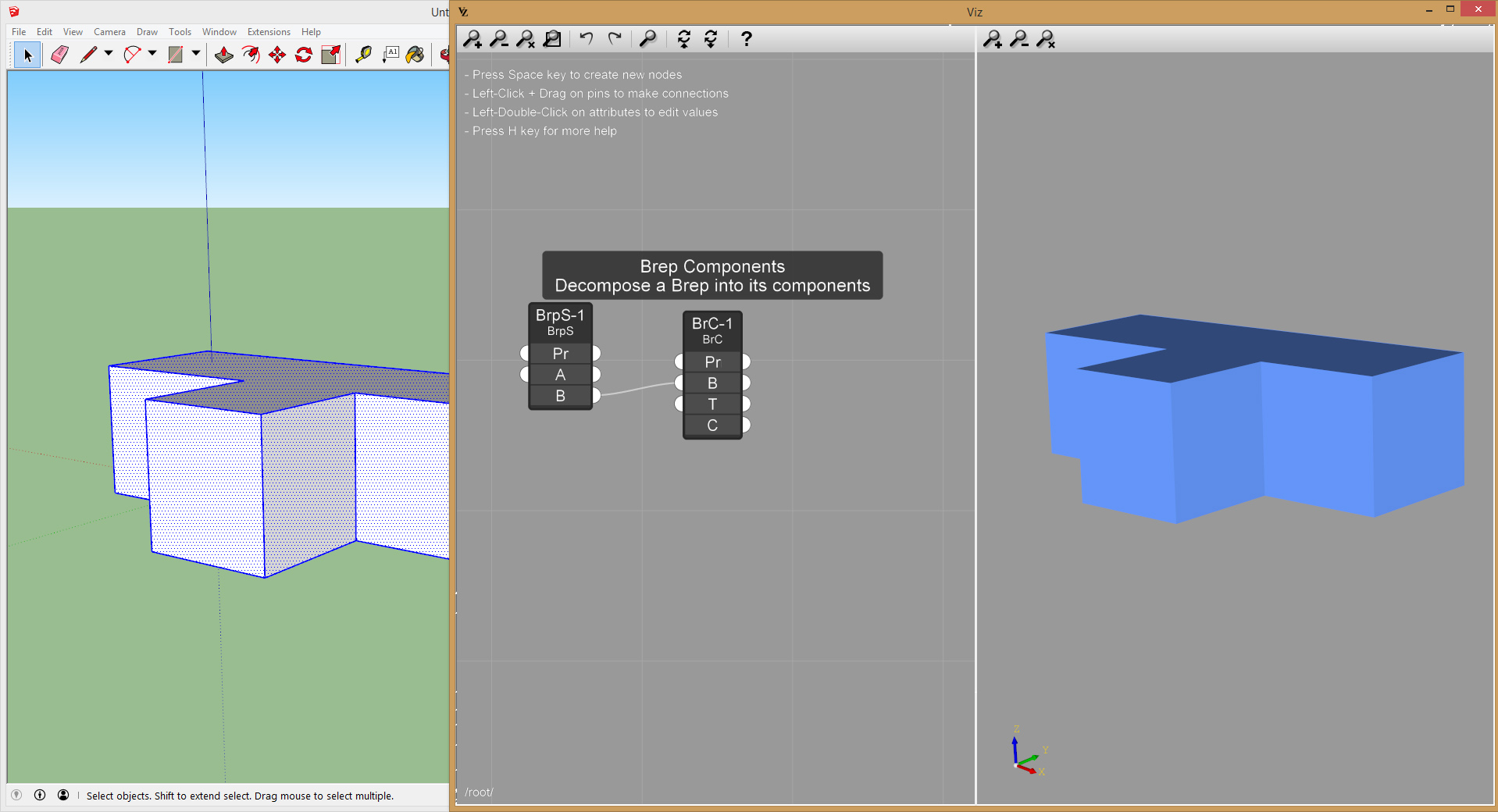

2.使用BRep Components节点提取面（确保通过双击T属性将其设置为Face）：

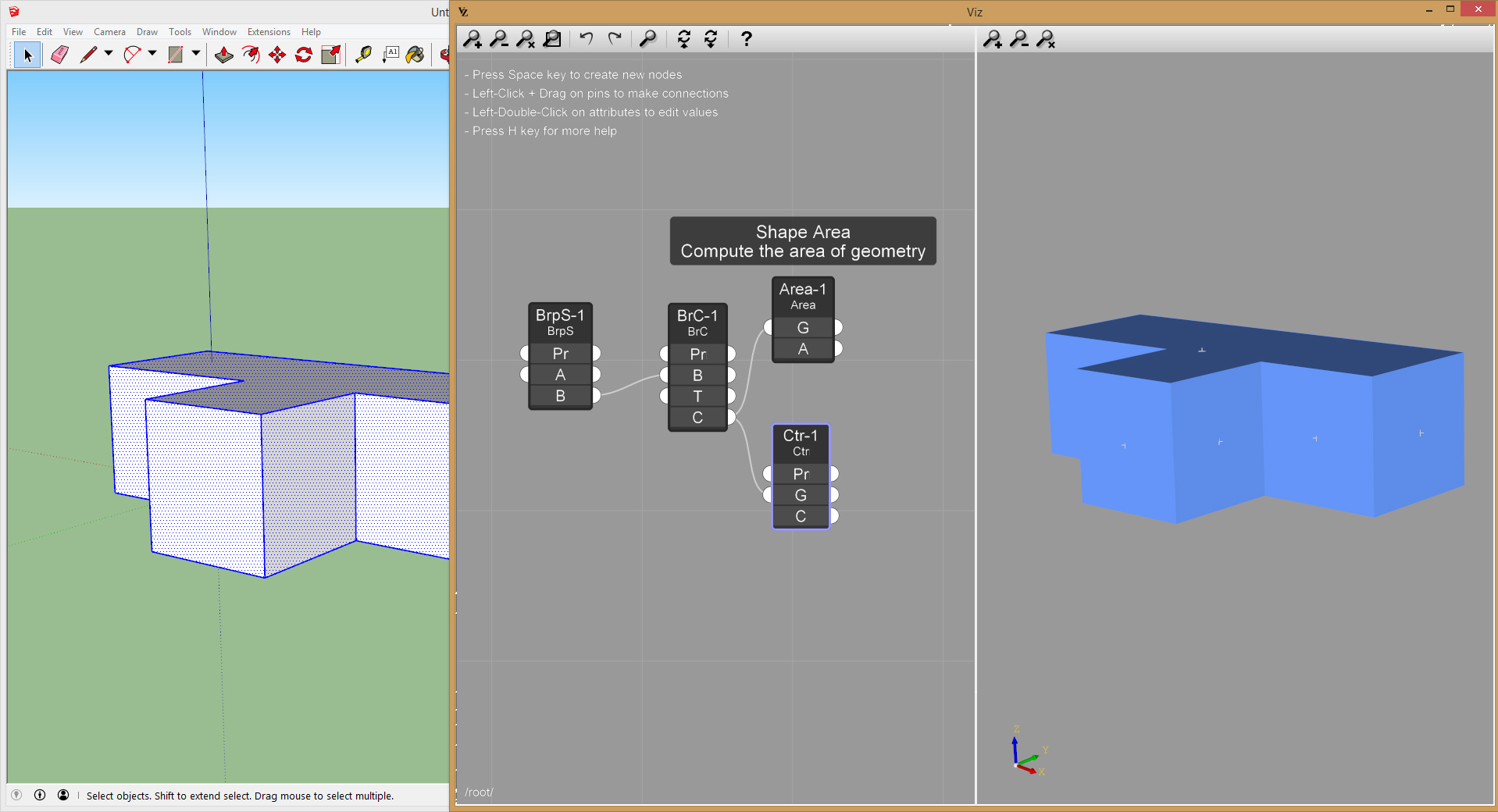

3.使用“ 形状区域”节点和“ 中心”节点分别计算面部区域和面部中心：
4.使用“ 文本接收器”节点将计算区域导出回建模器，使用面中心作为文本位置：
注意：如果在建模器中修改了输入几何，则输出文本会即时更新。
6.清单

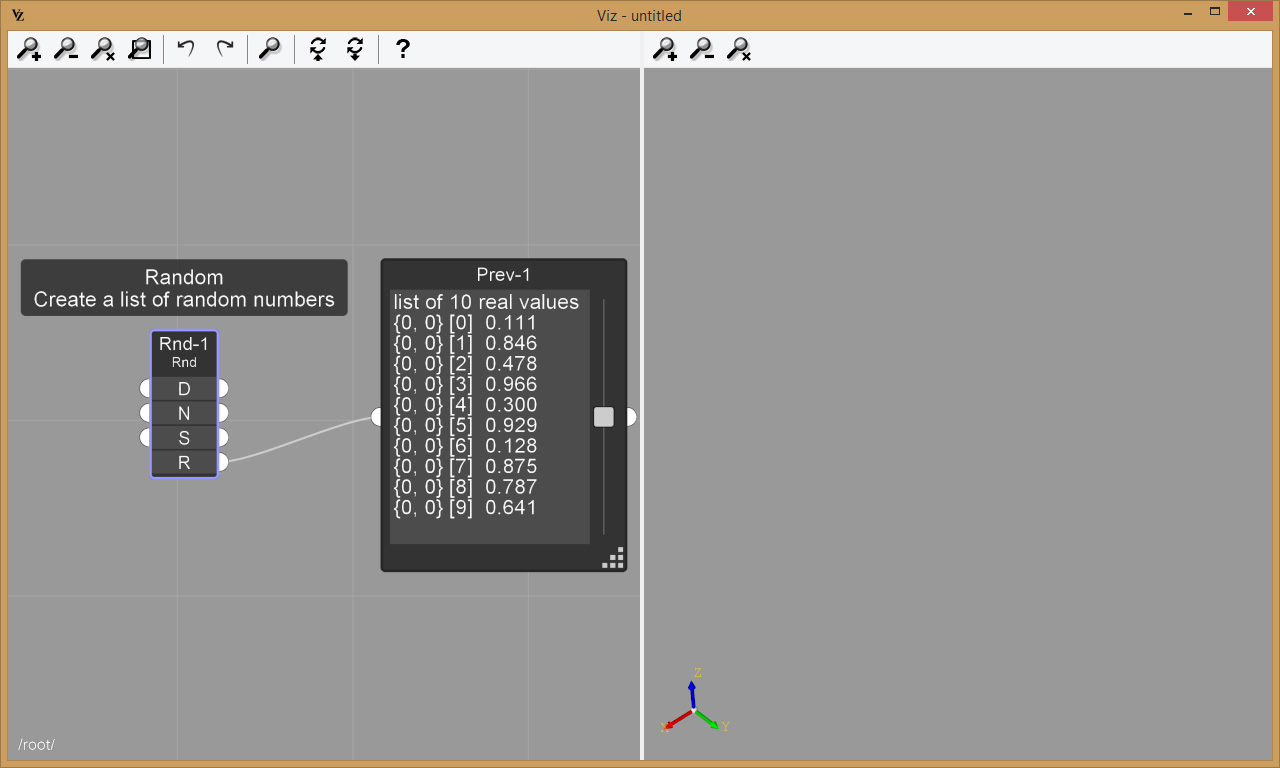

许多节点（随机，范围，系列等）为每个单个输入数据生成多个输出数据。此输出数据在Viz中表示为列表。在下面的示例中，我们有一个Random 节点，它生成一个随机数列表：
在上面的示例中，我们使用预览节点预览生成的10个随机数列表。查看预览节点，方括号[]之间的数字表示列表中的索引。现在，让我们忽略元素{0,0}，这在使用多维列表（多列表）时是必需的。
7.示例：创建圆柱阵列

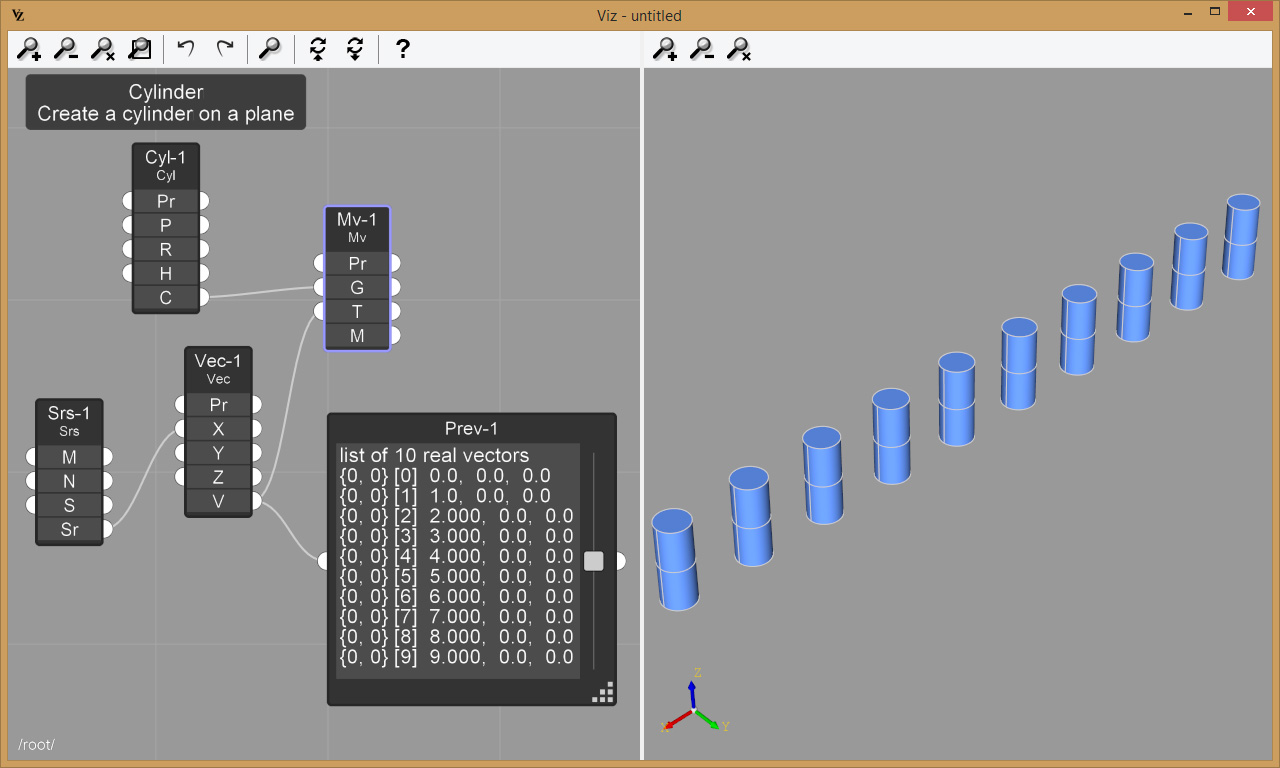

在此示例中，我们使用Series节点创建从0到9的十个数字的列表。我们将此列表提供给Vector节点以生成转换向量列表。我们使用Cylinder节点创建一个圆柱体，然后将圆柱体和平移向量都送入Move节点。由于Move节点的T（转换）属性的输入是列表，因此结果将是10个柱面的列表，每个转换向量一个柱面。
8.BReps

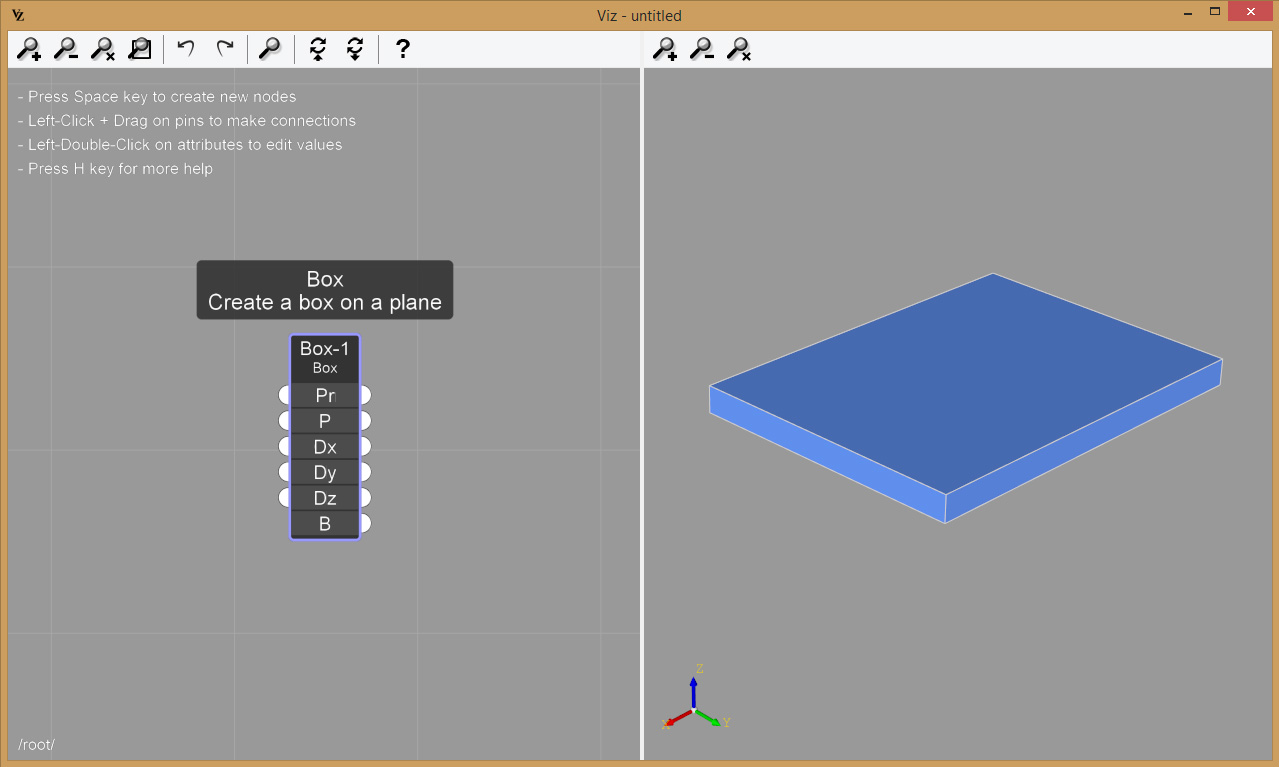

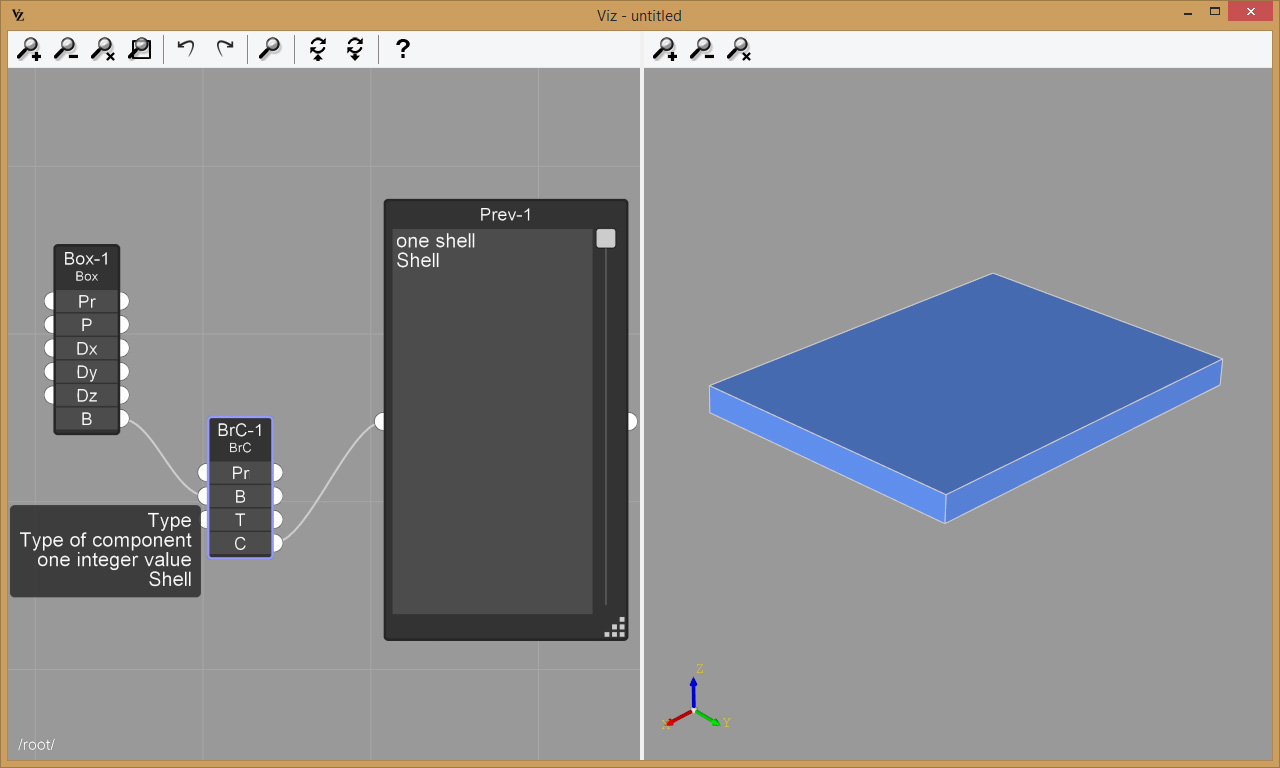

BRep或边界表示是用于保存通用几何的数据类型。例如，如果我们使用Box节点创建一个框，则输出采用BRep的形式：
BRep中包含的拓扑组件类型包括Vertex，Edge，Wire，Face，Shell，Solid，CompSolid，Compound。

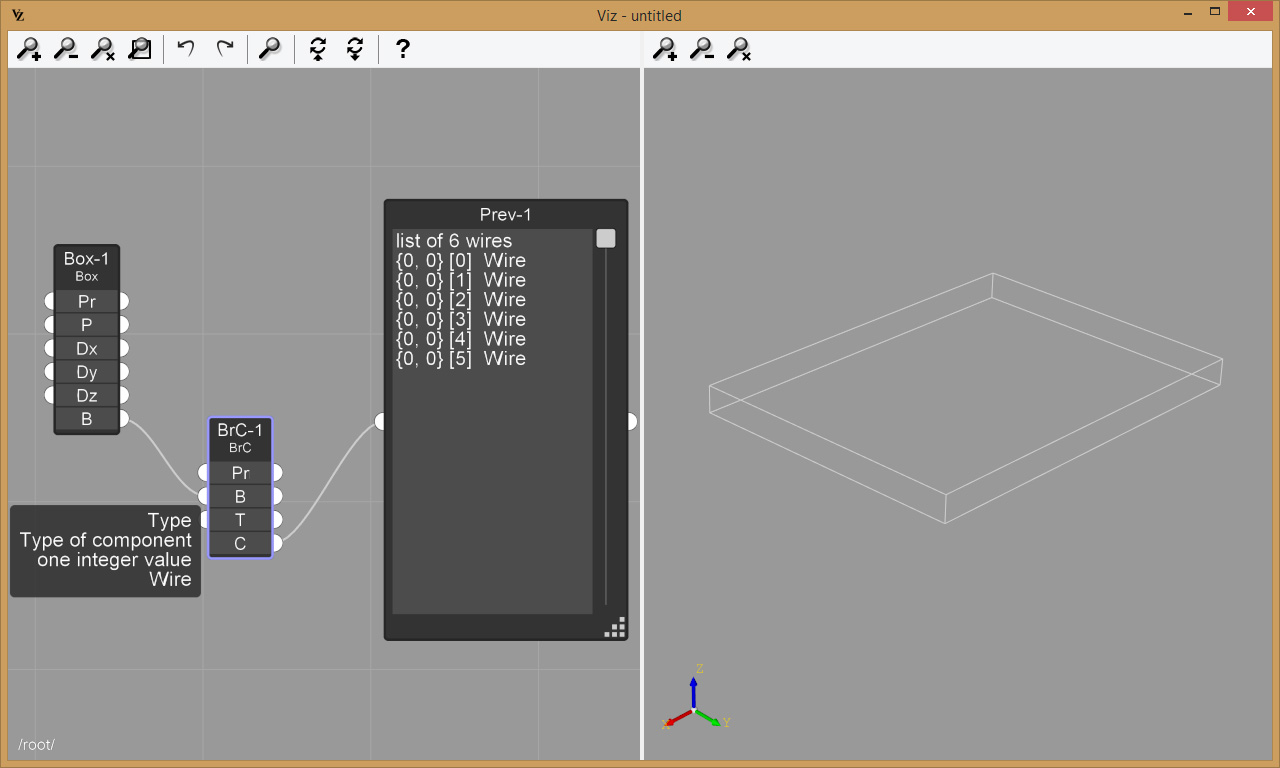

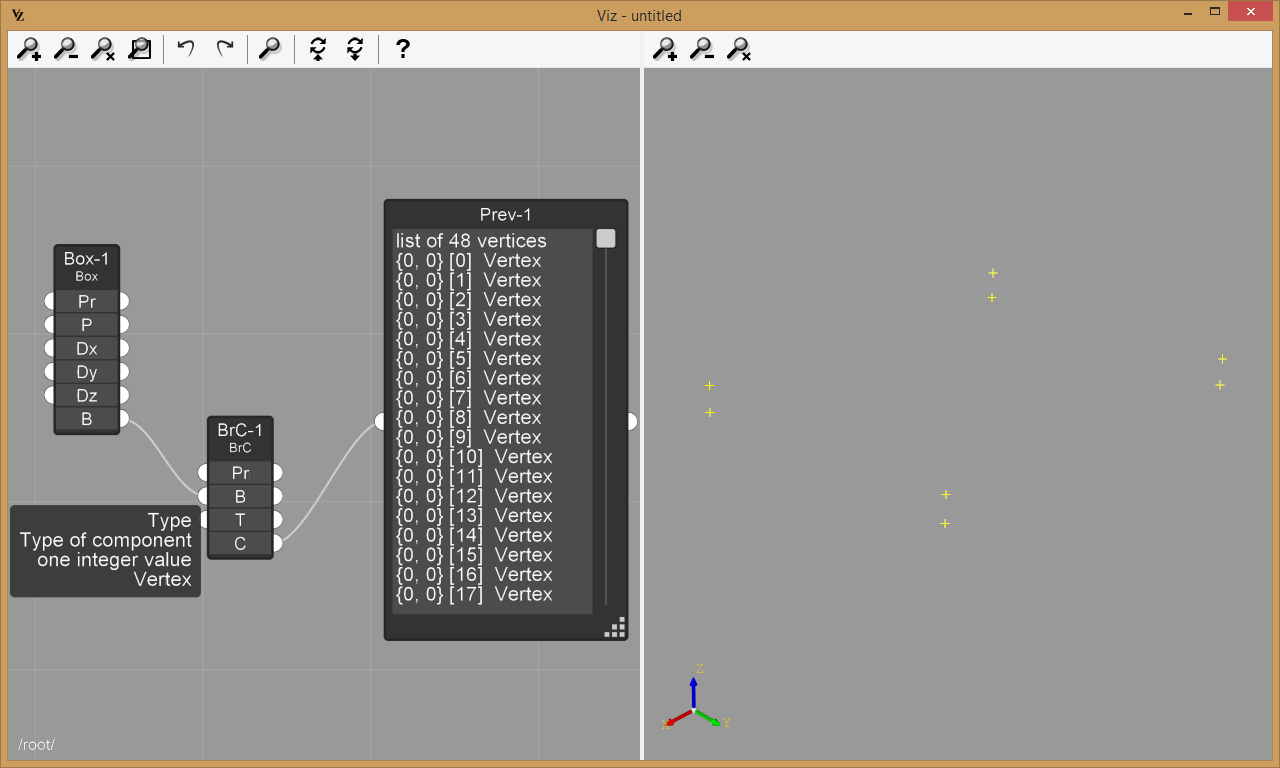

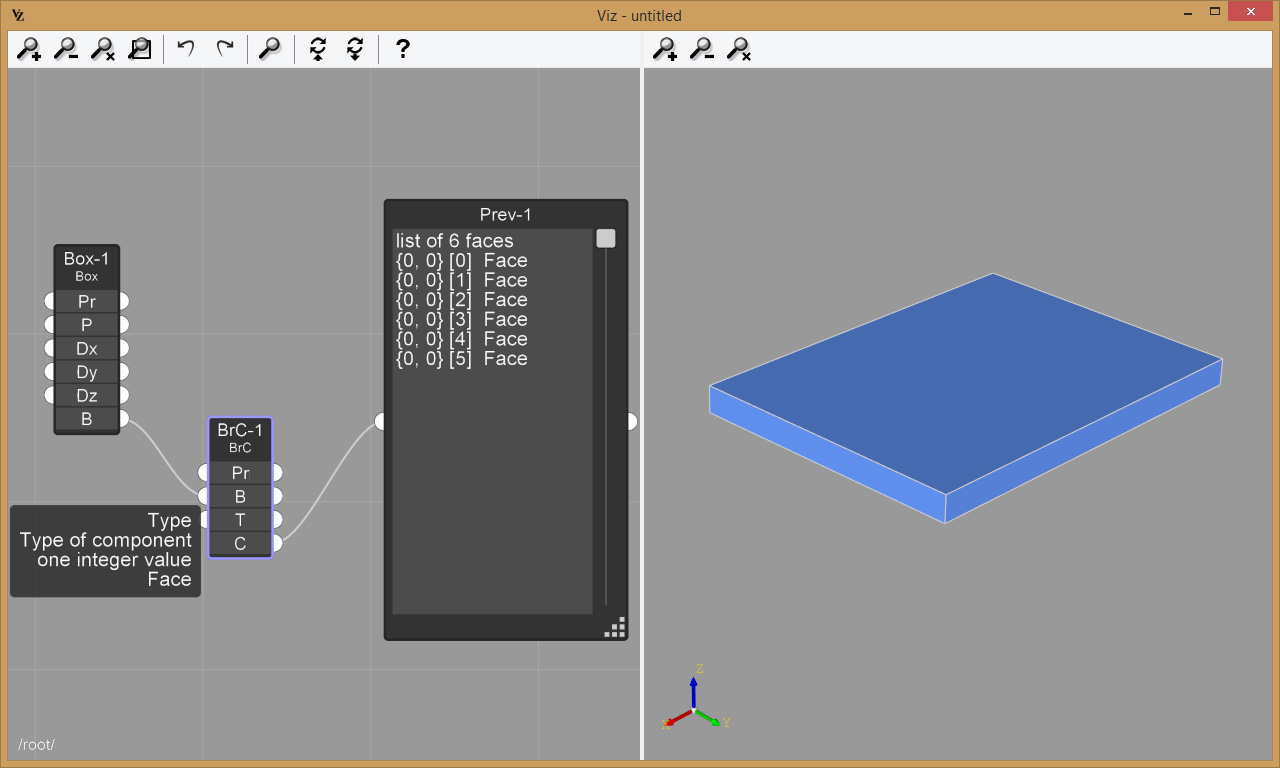

我们可以使用节点Brep Components节点通过选择Brep Components节点的T属性中的相应类型来提取不同的组件。
顶点
表示几何中的点的零维元素。
边缘
一维形状对应于直线或曲线，并由每个末端的顶点界定。
线
由顶点连接的边的序列。
面对
由闭合线限定的表面的一部分。
贝壳
由边缘连接的面孔集。
固体
由Shells限制的3D空间的一部分。
CompSolid
由他们的面孔连接的固体集。
复合
上面描述的任何其他形状的集合。
9.示例：使用圆角平滑边缘
在此示例中，我们使用“ 圆角”操作来平滑从建模器导入的几何体的所有边。

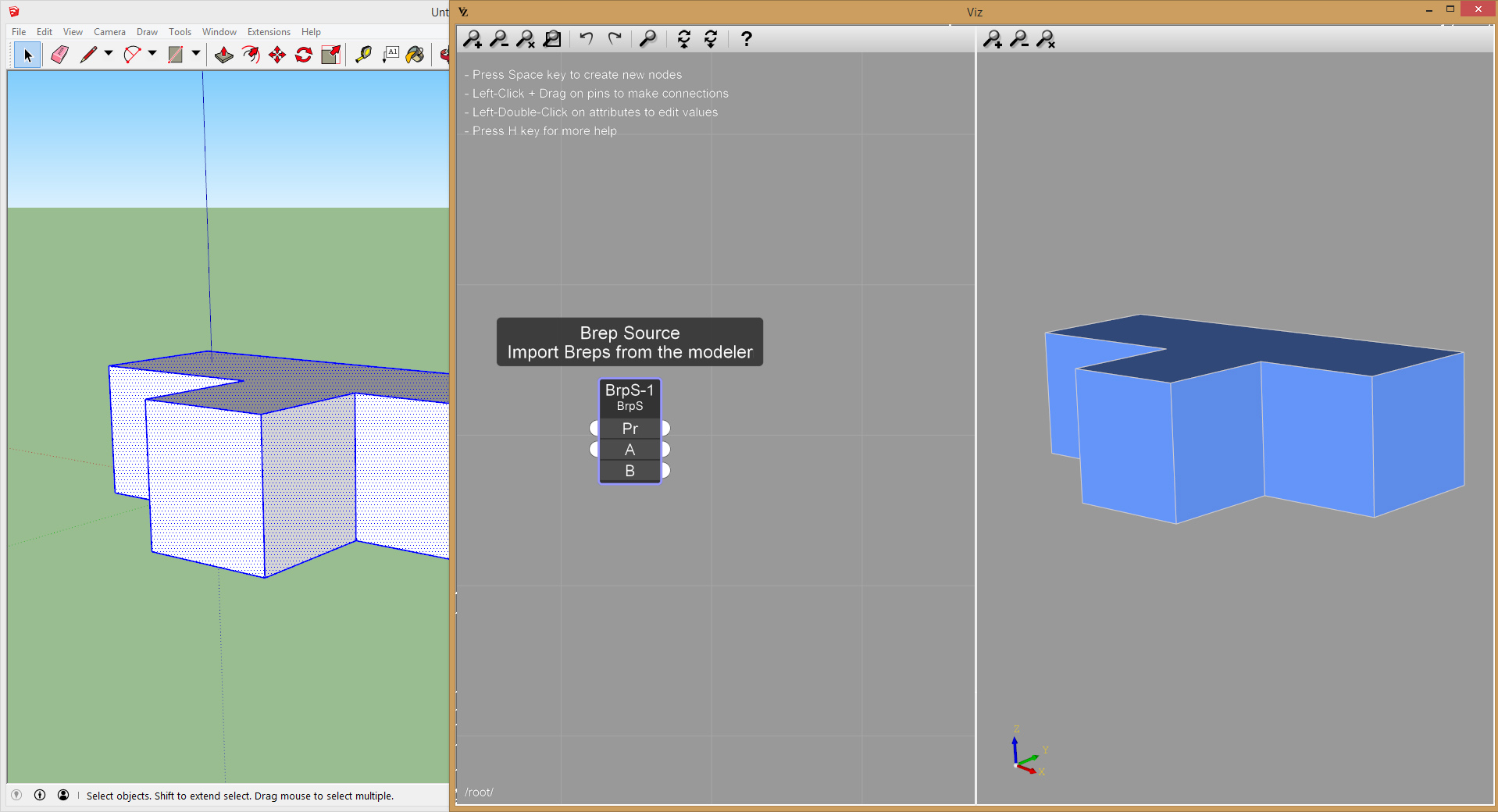

- 使用BRep Source从建模器导入几何体（确保导入的几何体是一个组，以便将其视为一个整体）：

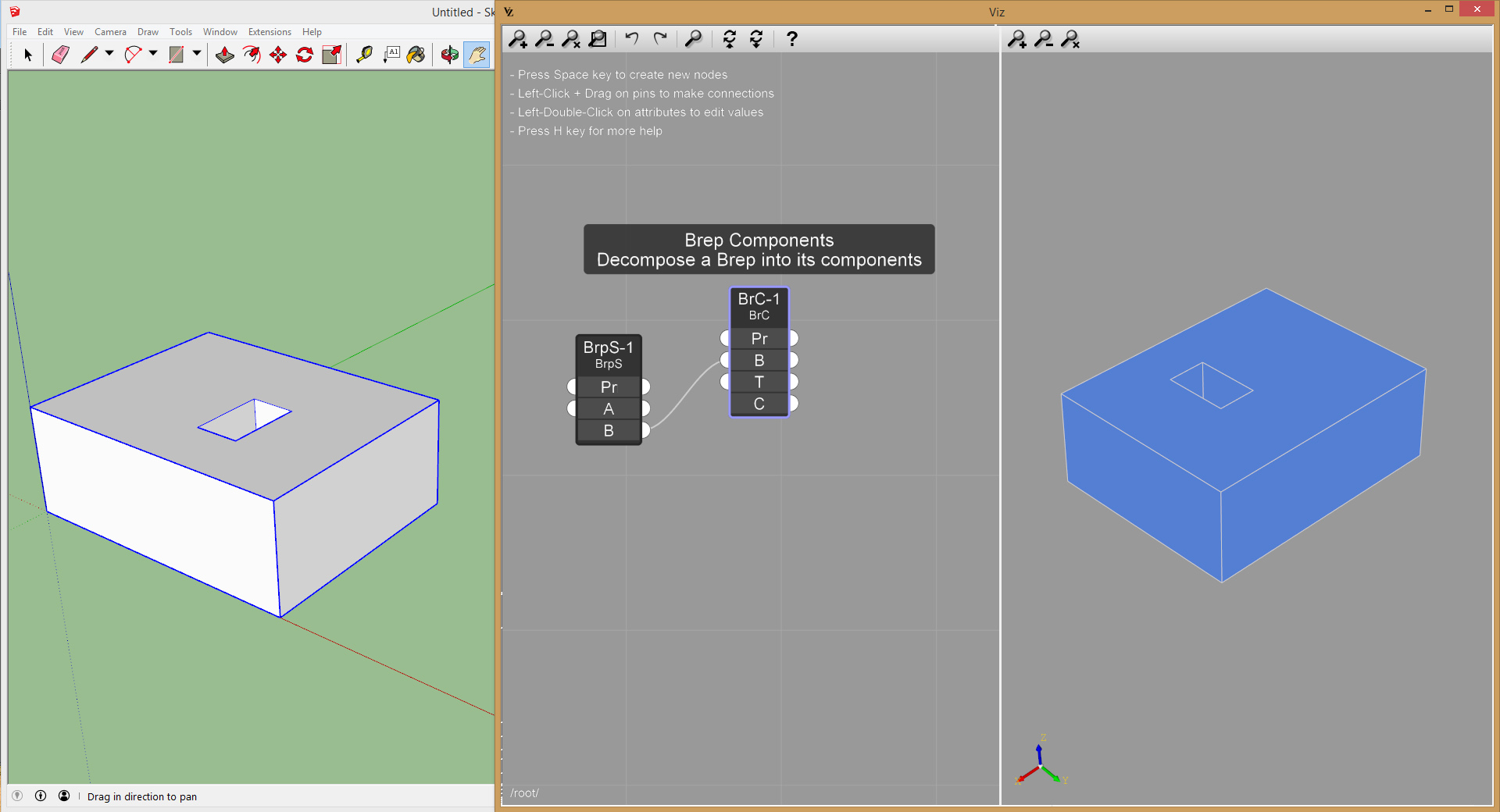

2.使用BRep Components节点提取我们想要填充的边缘，确保将T属性设置为Edge：

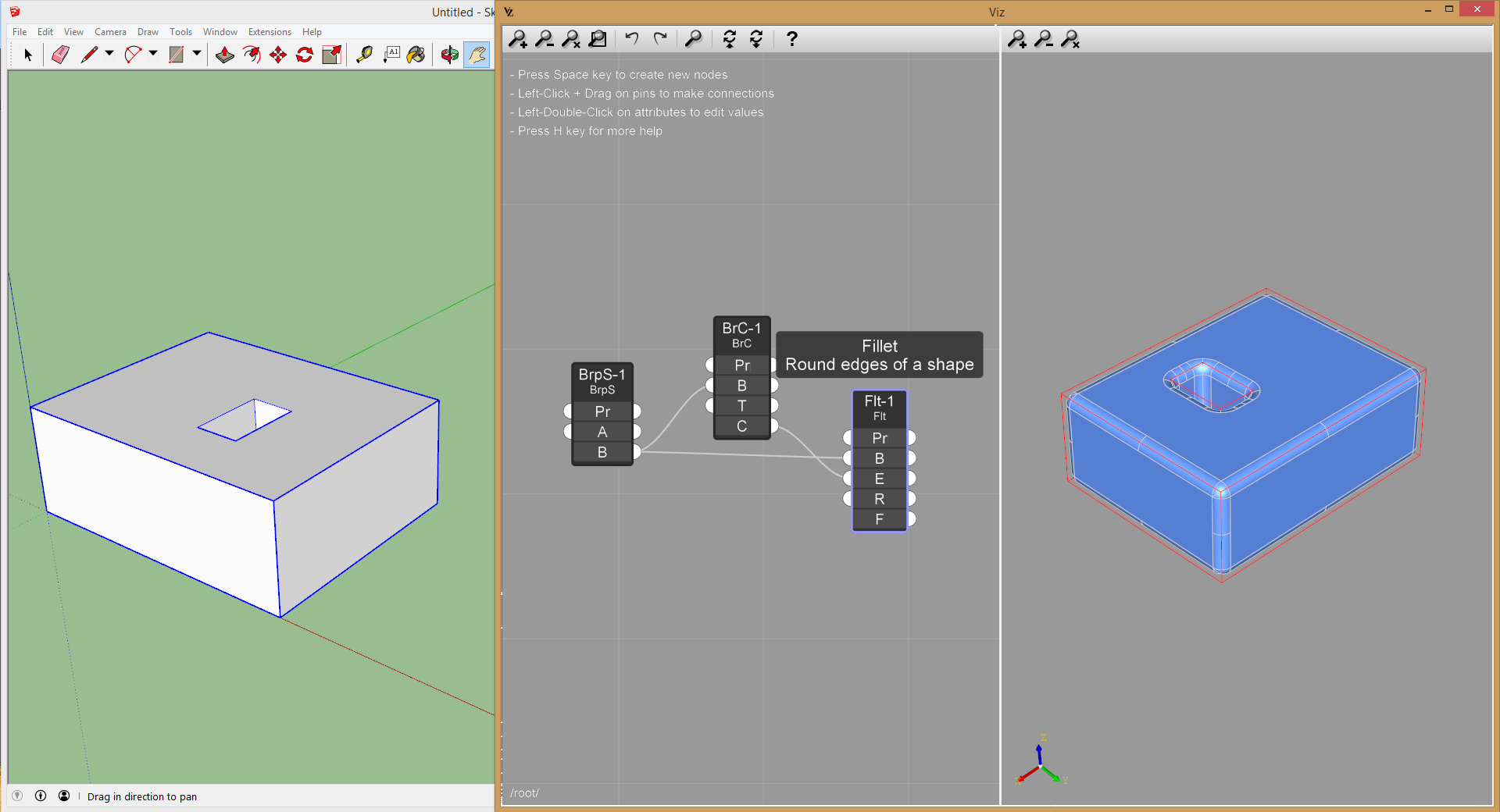

3.将边缘和BRep送入圆角节点（双击BRep Source的Pr属性以关闭预览）：

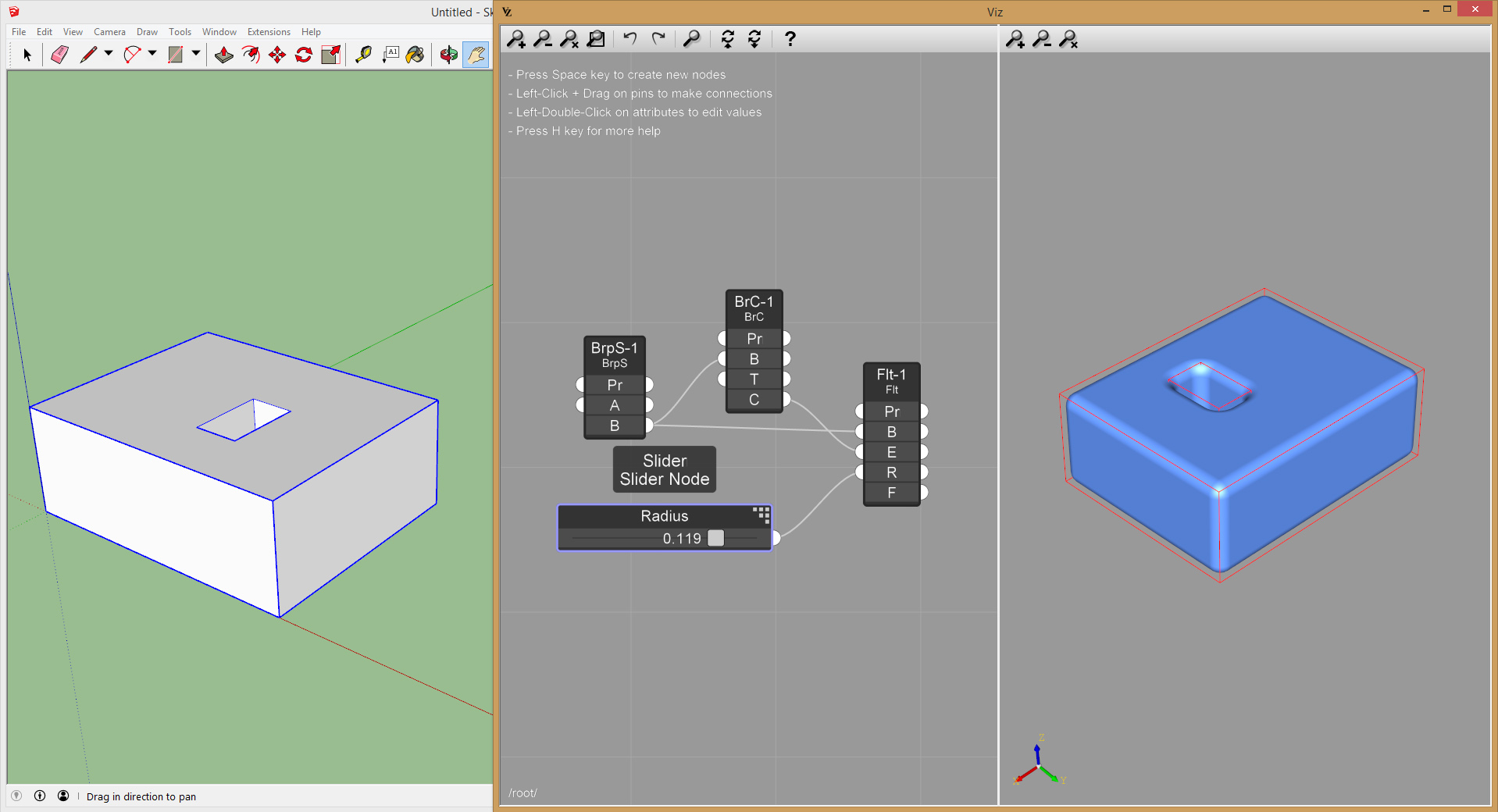

4.添加Slider节点以控制圆角半径（双击Slider的标题栏以编辑滑块参数）
5.使用Shell Sink节点将圆角几何体输出回建模器（您可以在建模器中移动它，使其不与输入几何体重叠）：
现在，如果在建模器中更新输入几何体，则会自动更新圆角几何体。
10.物料
在Viz Pro中，可以创建比标准SketchUp材料更复杂的材料。例如，可以将图像文件，从SketchUp导入的材料和程序纹理混合在一起。

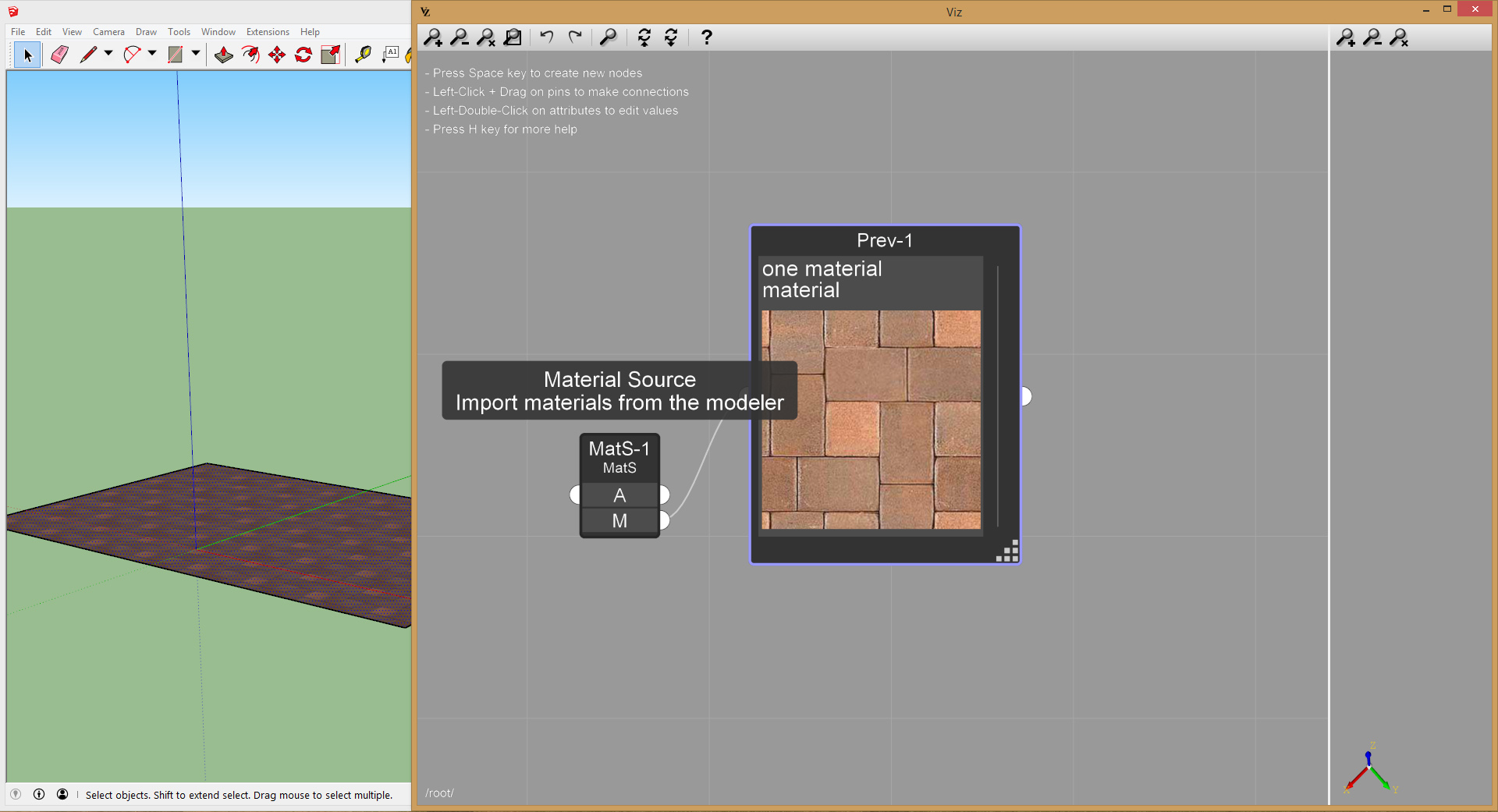

- 使用“ 材质源”节点将分配给实体的材质导入Viz：

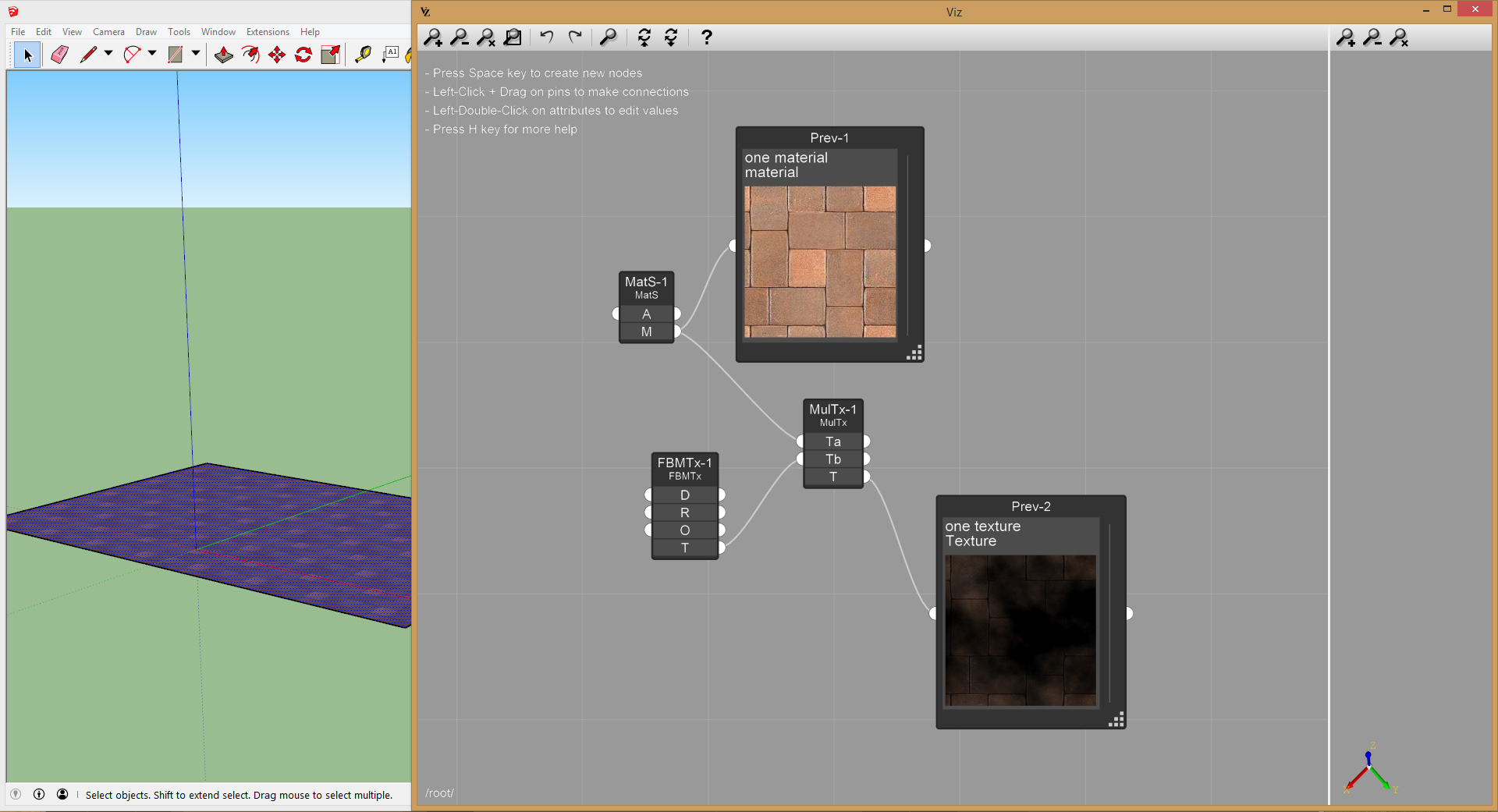

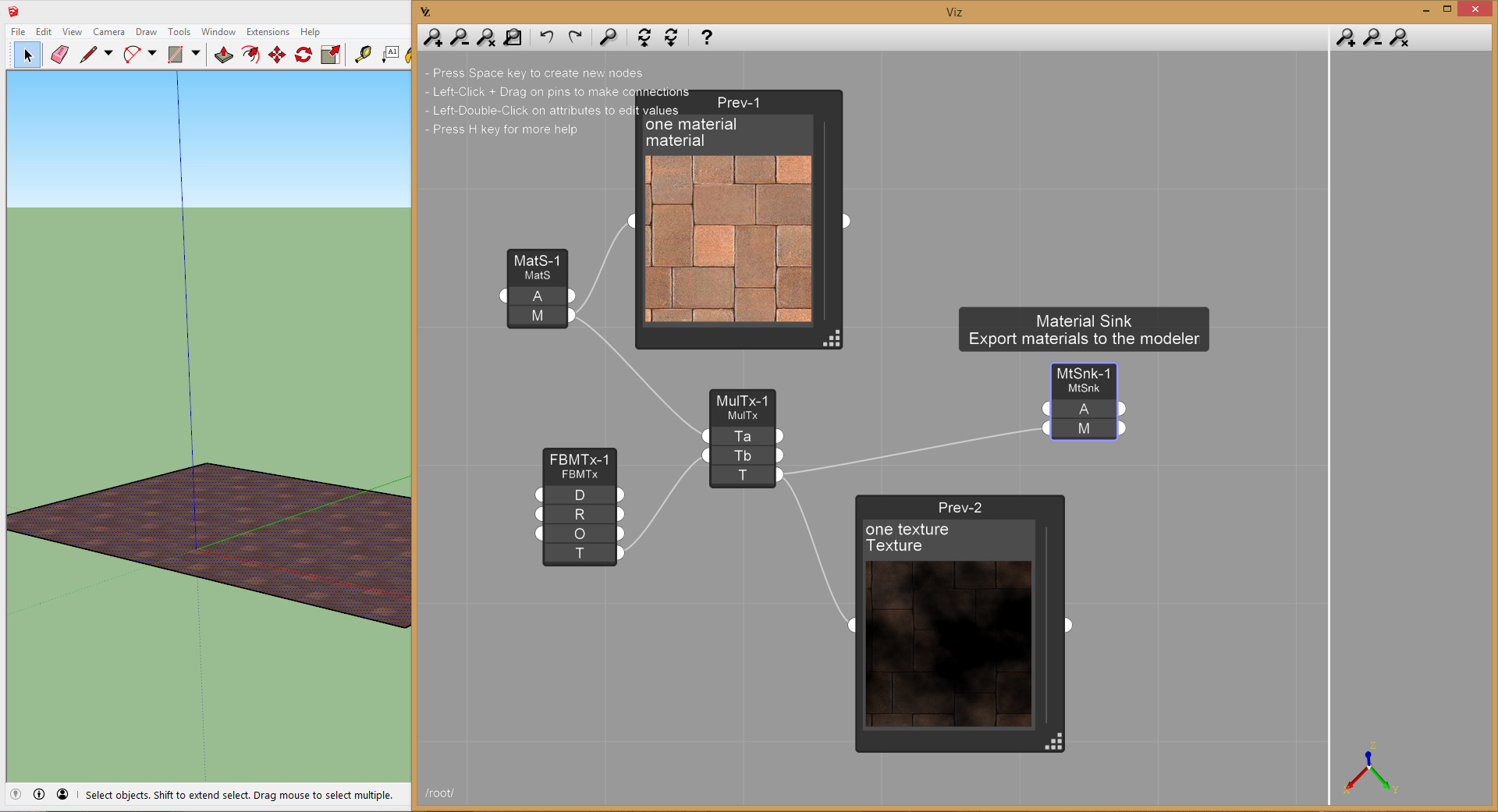

2.为程序噪声和“ 乘法纹理”节点创建FBM纹理节点，以向原始材质添加一些变体：

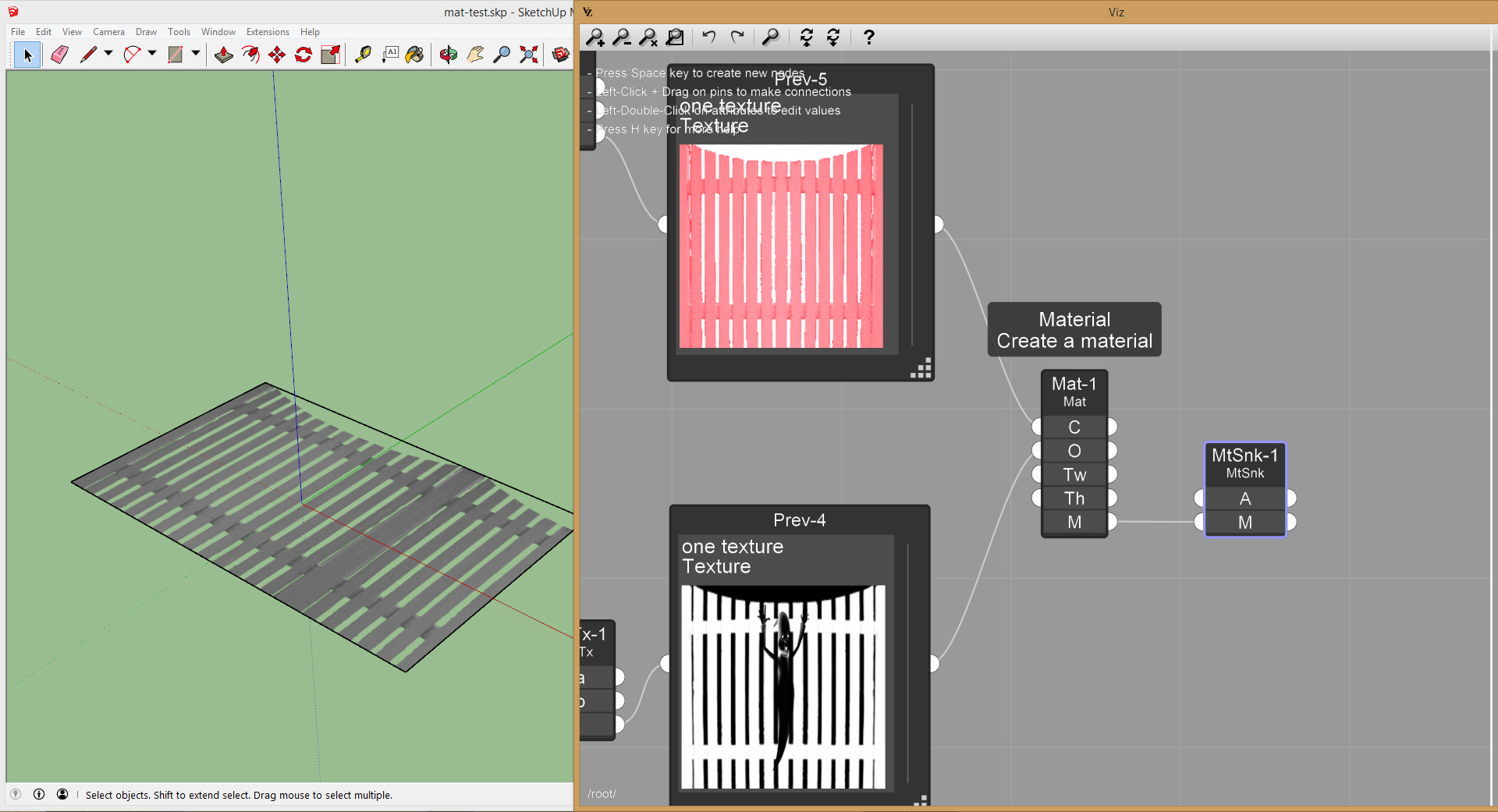

3.创建“ 材料接收器”节点，将新材料导出回模型：

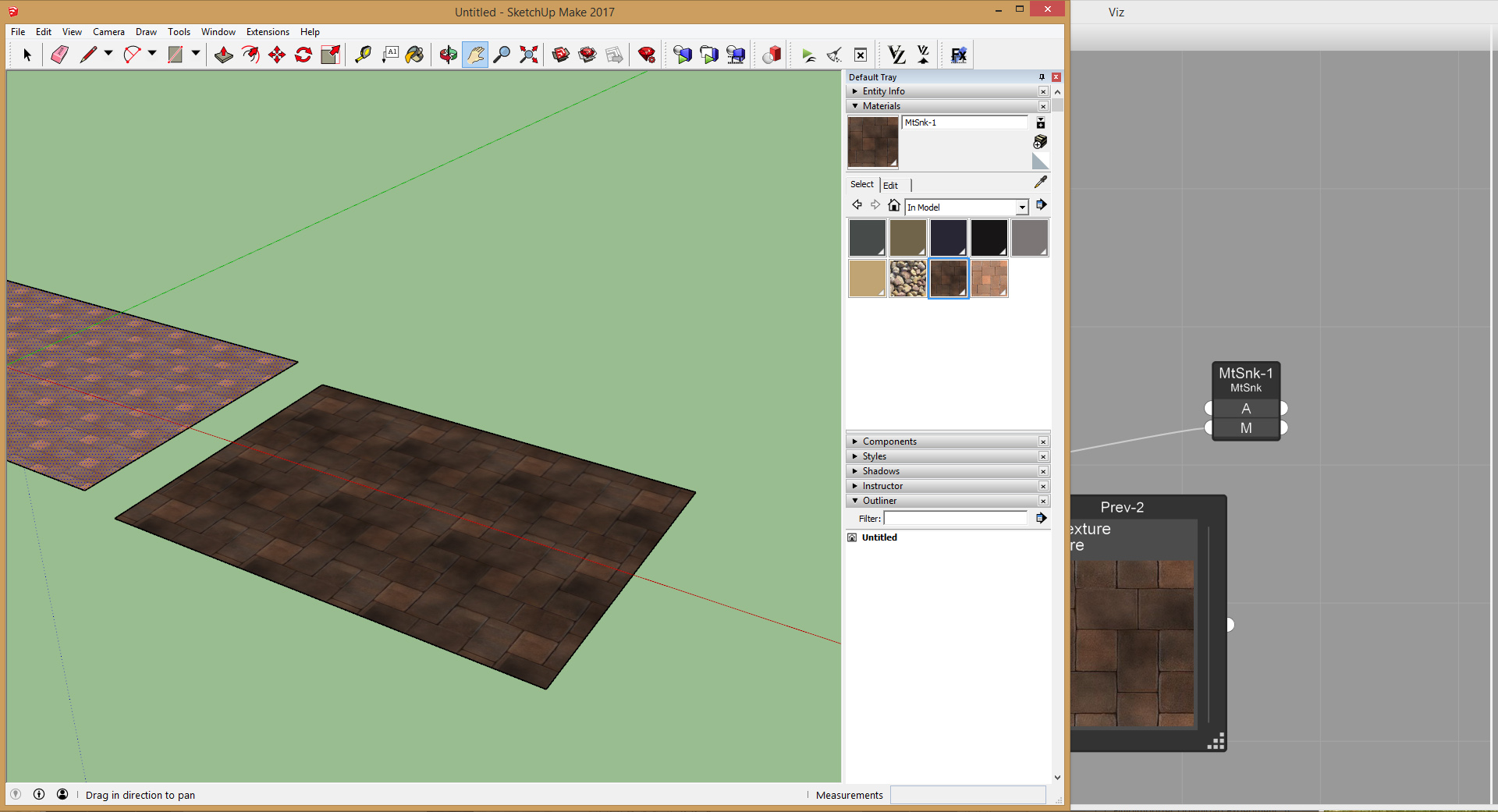

4.您现在可以将导出的材质指定给SketchUp实体，它将在In Model材质文件夹中可用。在Viz中修改材质参数将动态更新SketchUp材质：
也可以导入和导出透明材料。Viz Pro分别处理颜色通道和不透明度通道，因此您可以对它们中的每一个应用不同的效果。

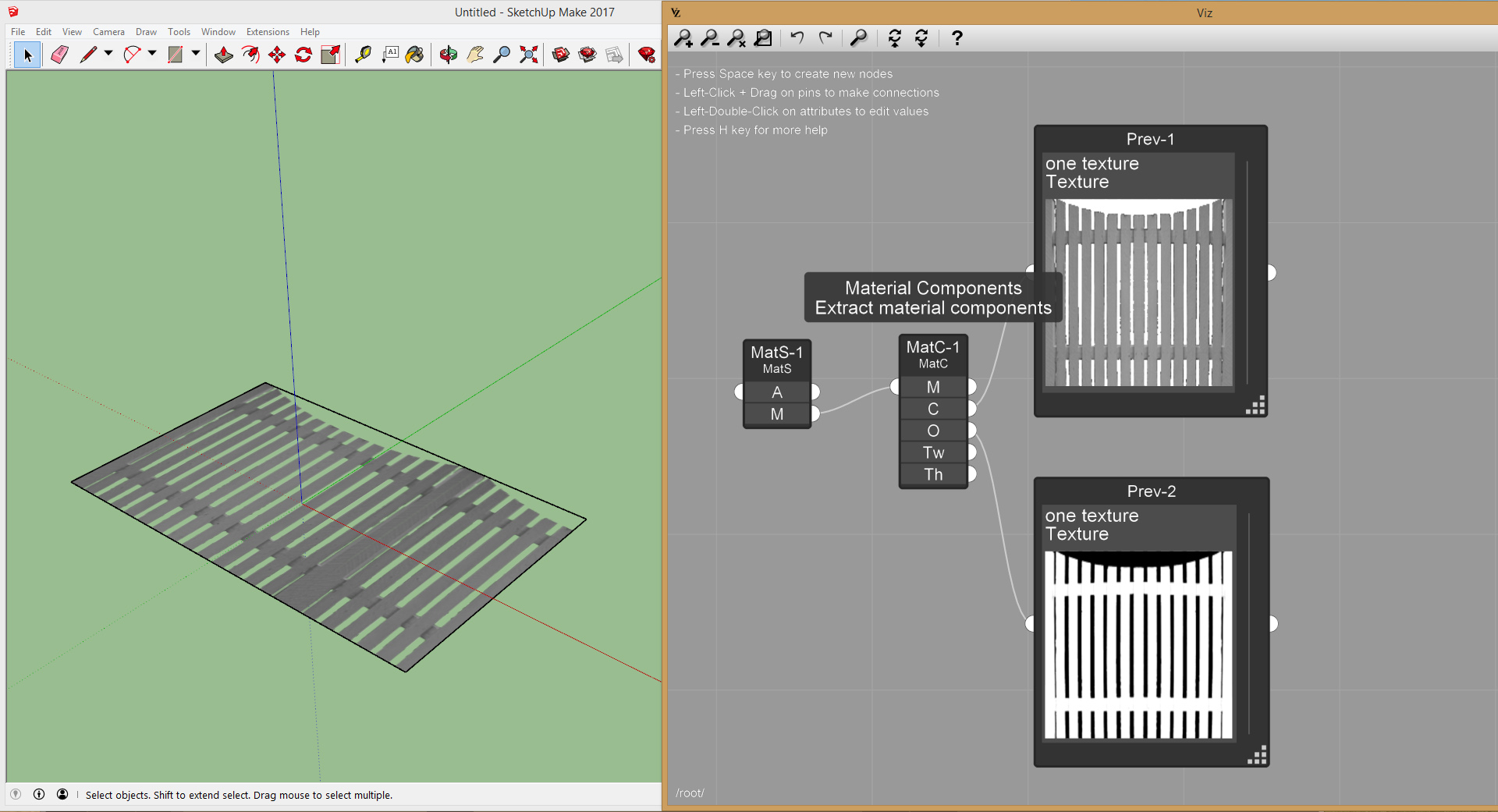

- 让我们导入一个纹理包含不透明度通道的材质，并使用“ 材质成分”节点将它们分开：

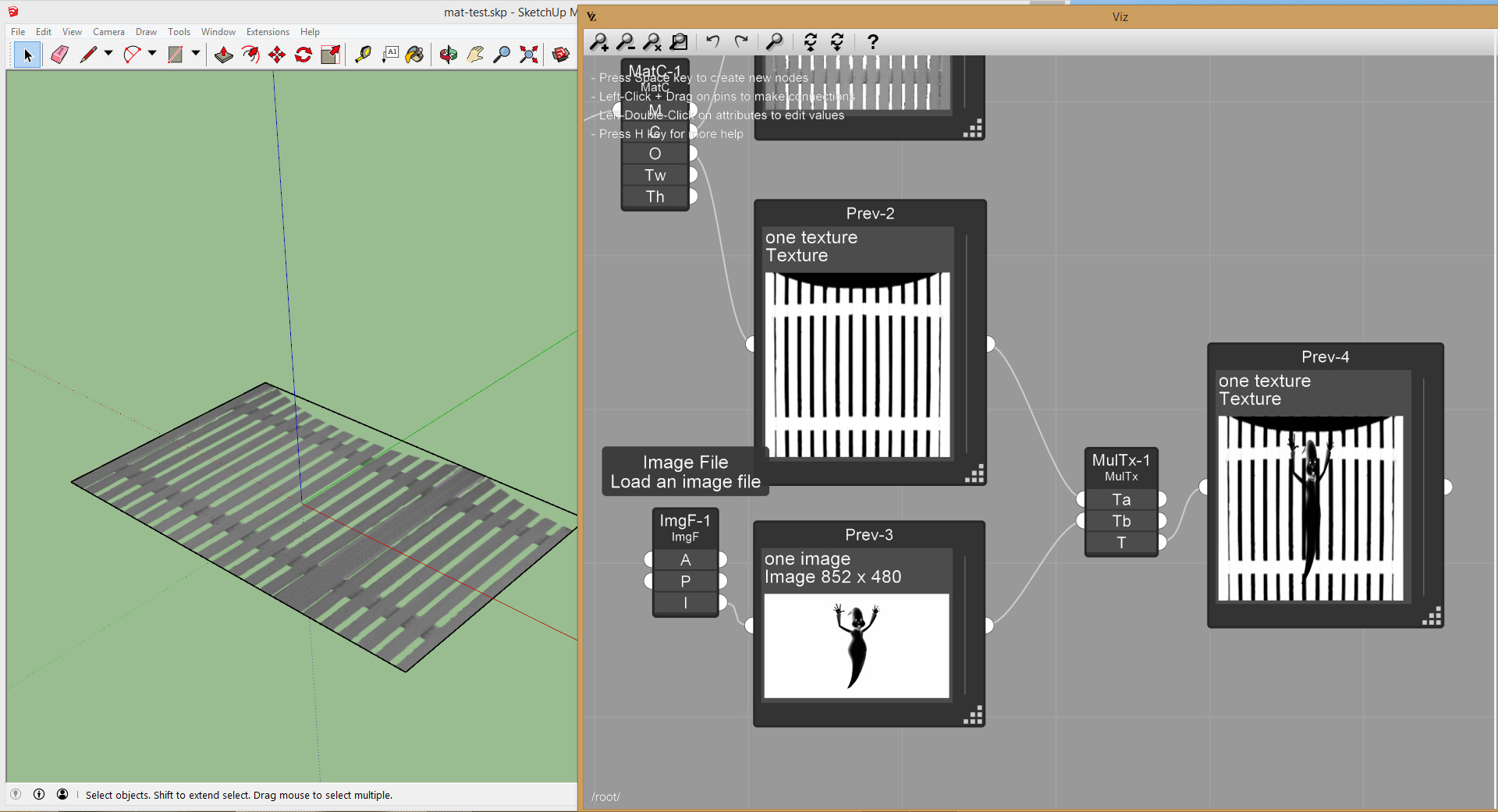

2.使用“ 图像文件”节点从文件中读取不透明度图像，然后使用“ 乘法纹理”节点将不透明度图像与原始材质中的不透明度图像相乘：

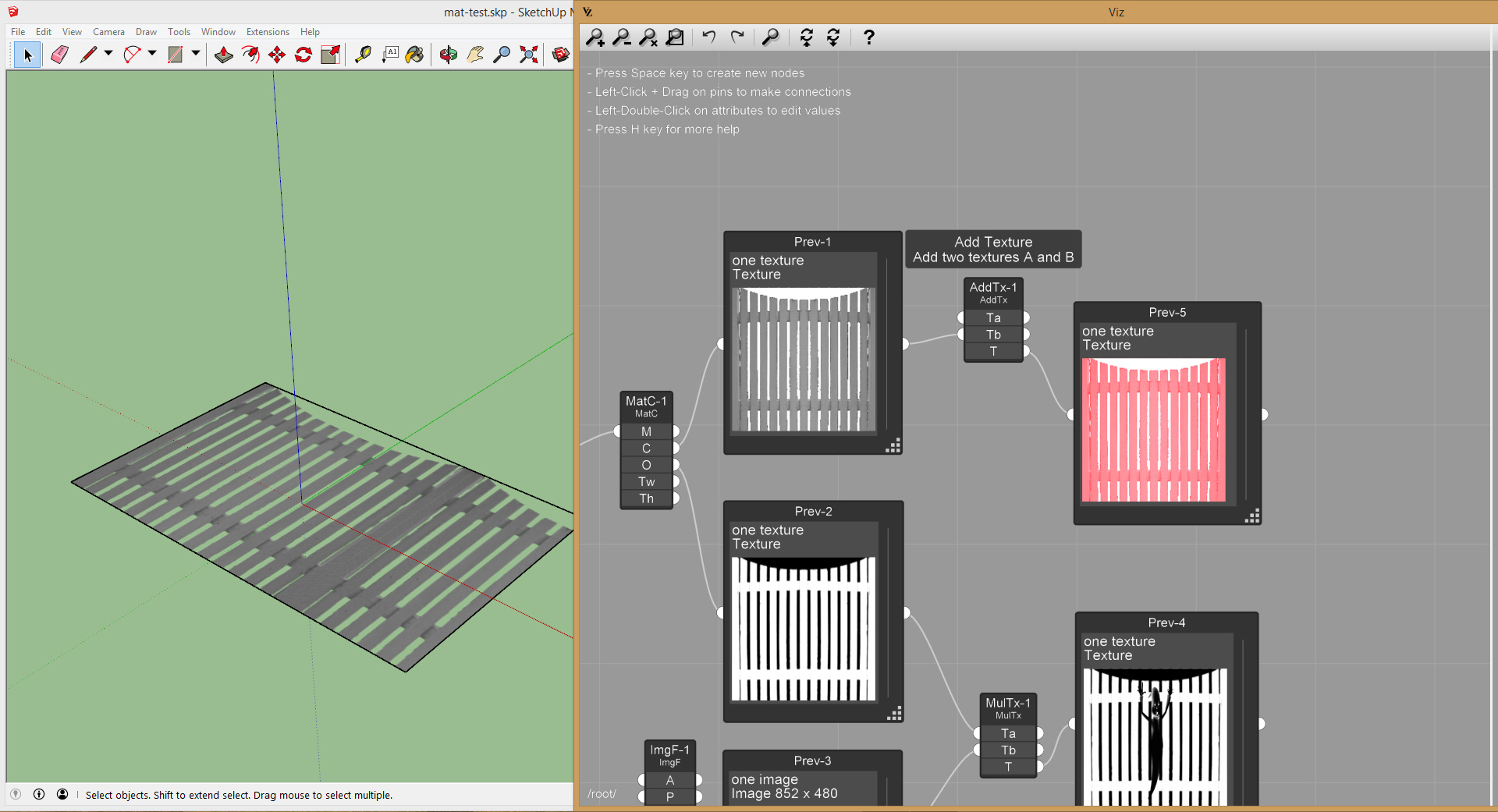

3.使用“ 添加纹理”节点为颜色通道添加一些颜色：
4.使用“ 材质” 节点将颜色通道和不透明度通道合并为一个材质，然后使用“ 材质接收器”节点将新材质导出到模型中：

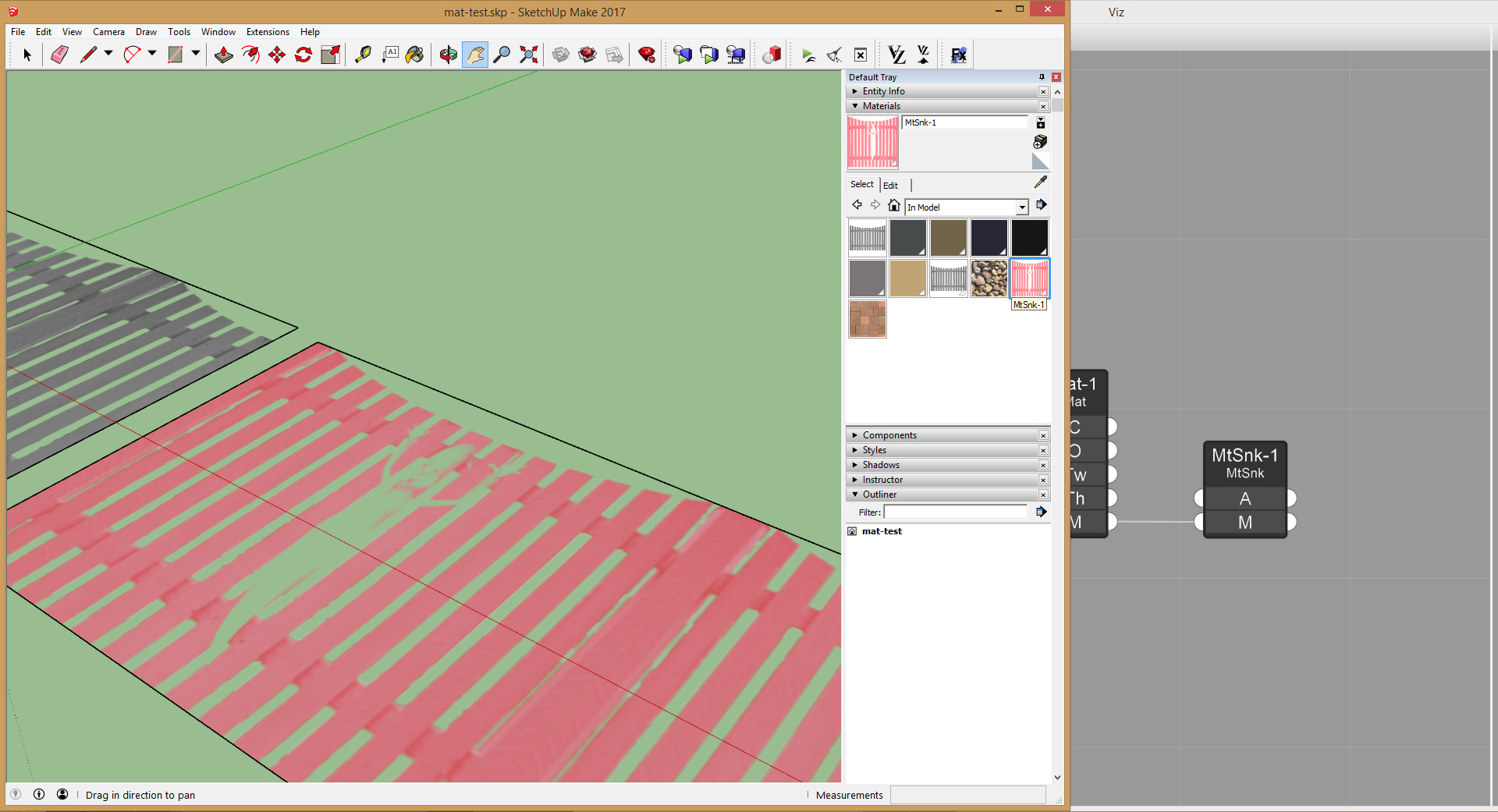

5.您现在可以将新材料分配给模型中的实体：
11.集装箱
有时，将一系列节点组合在一起以供以后重用和共享可能很有用。Viz通过Contaner节点提供该功能。

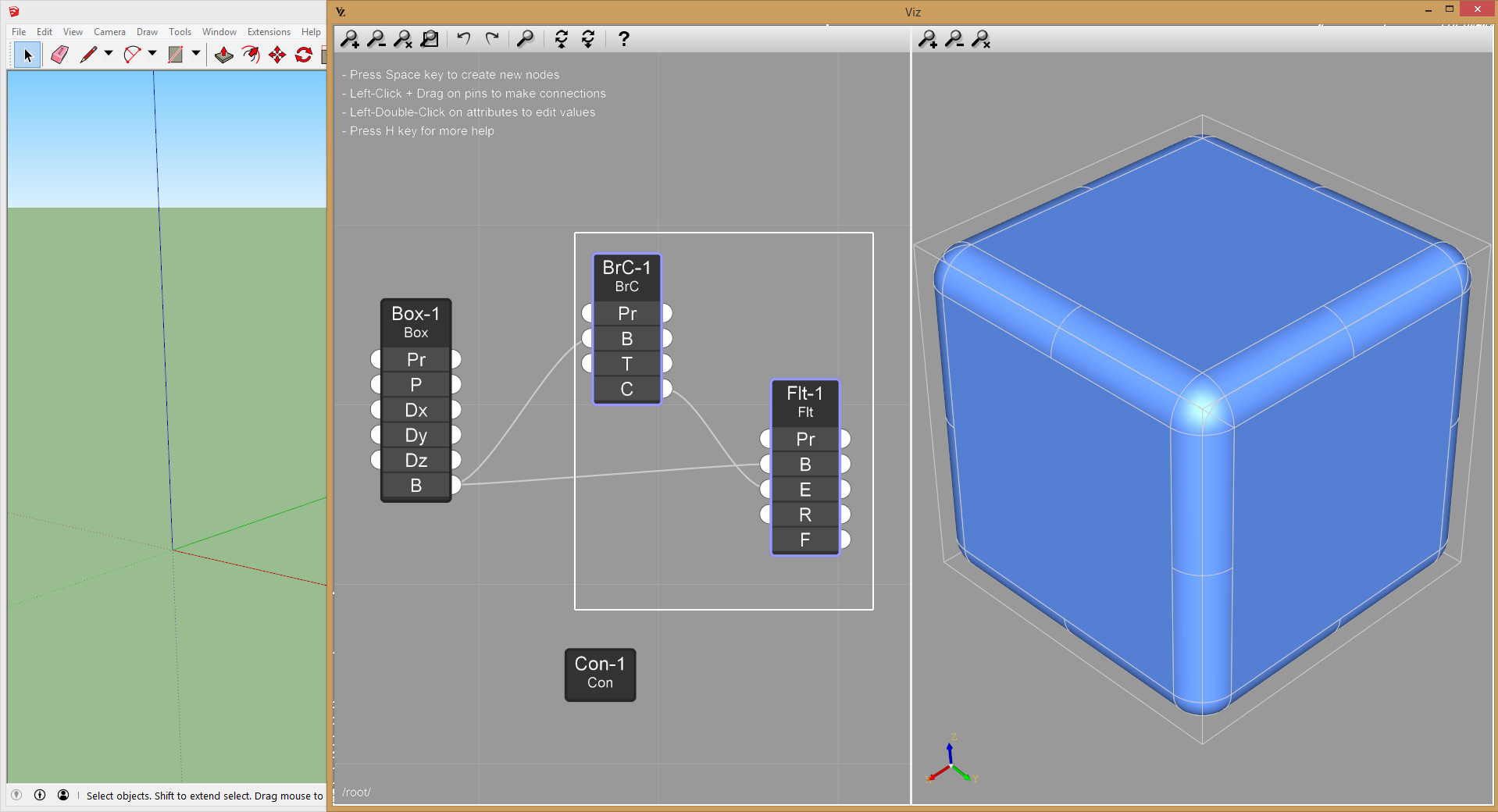

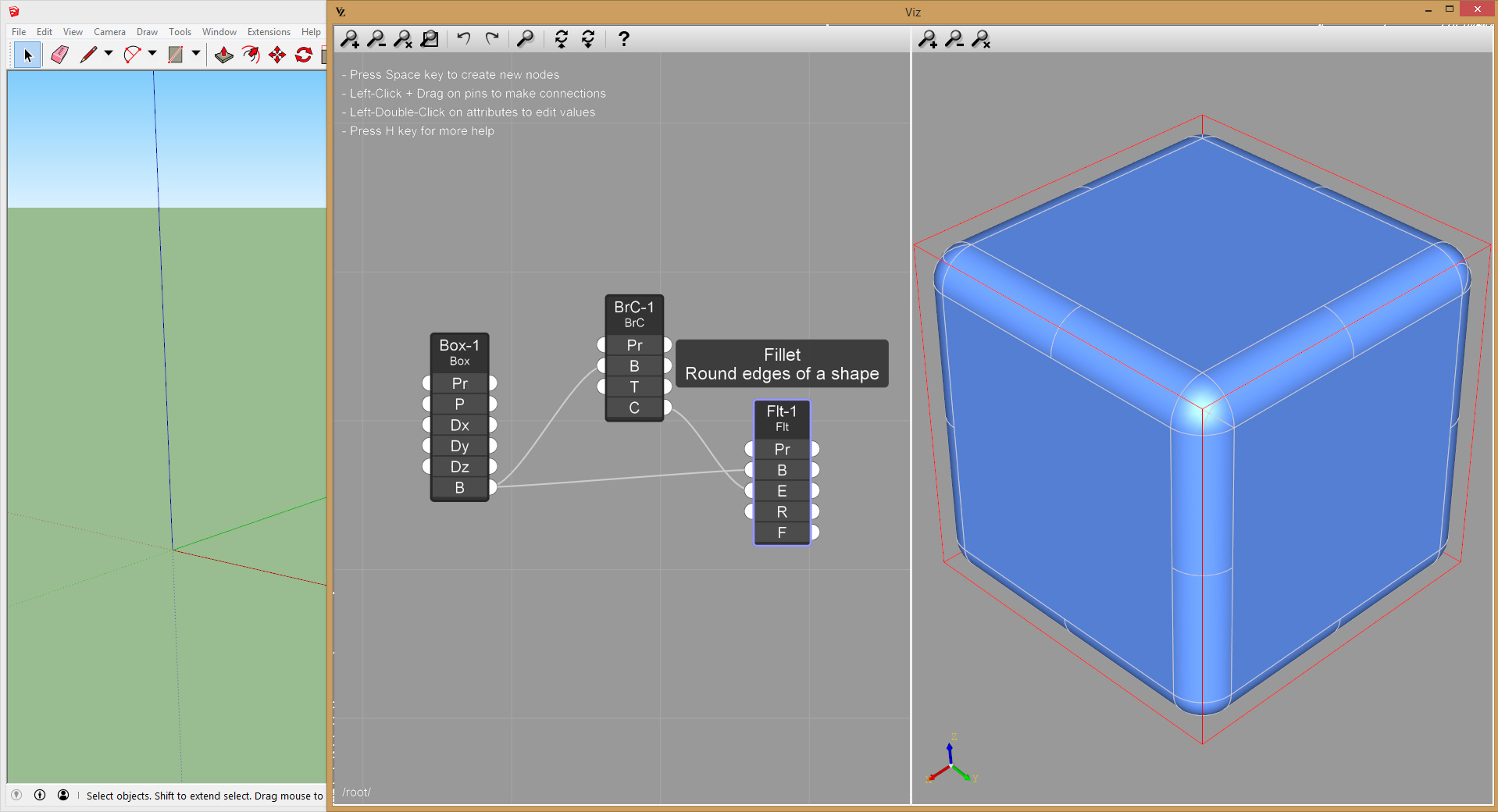

- 假设我们有几个节点从一个框中提取边并对其应用圆角操作：

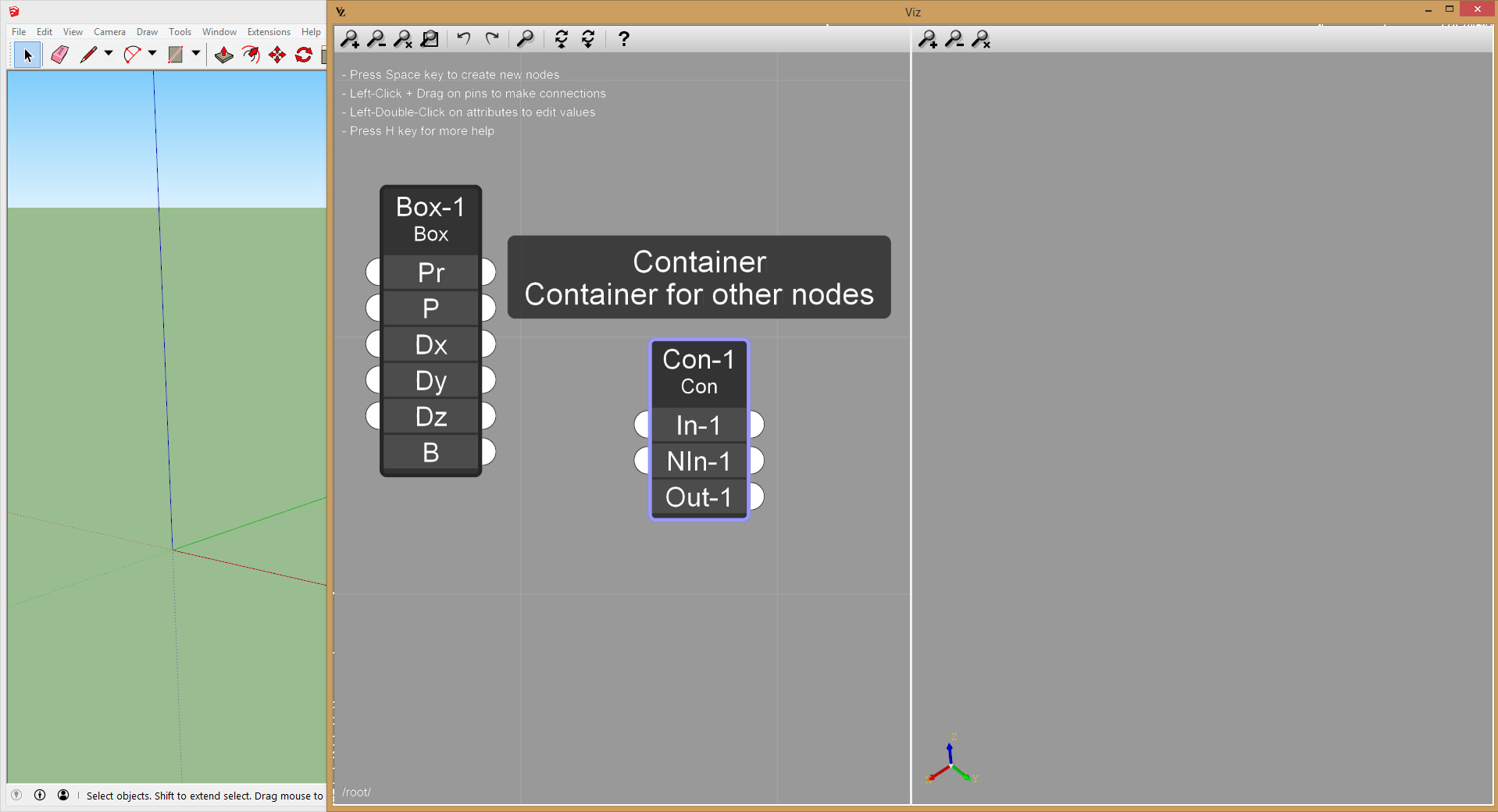

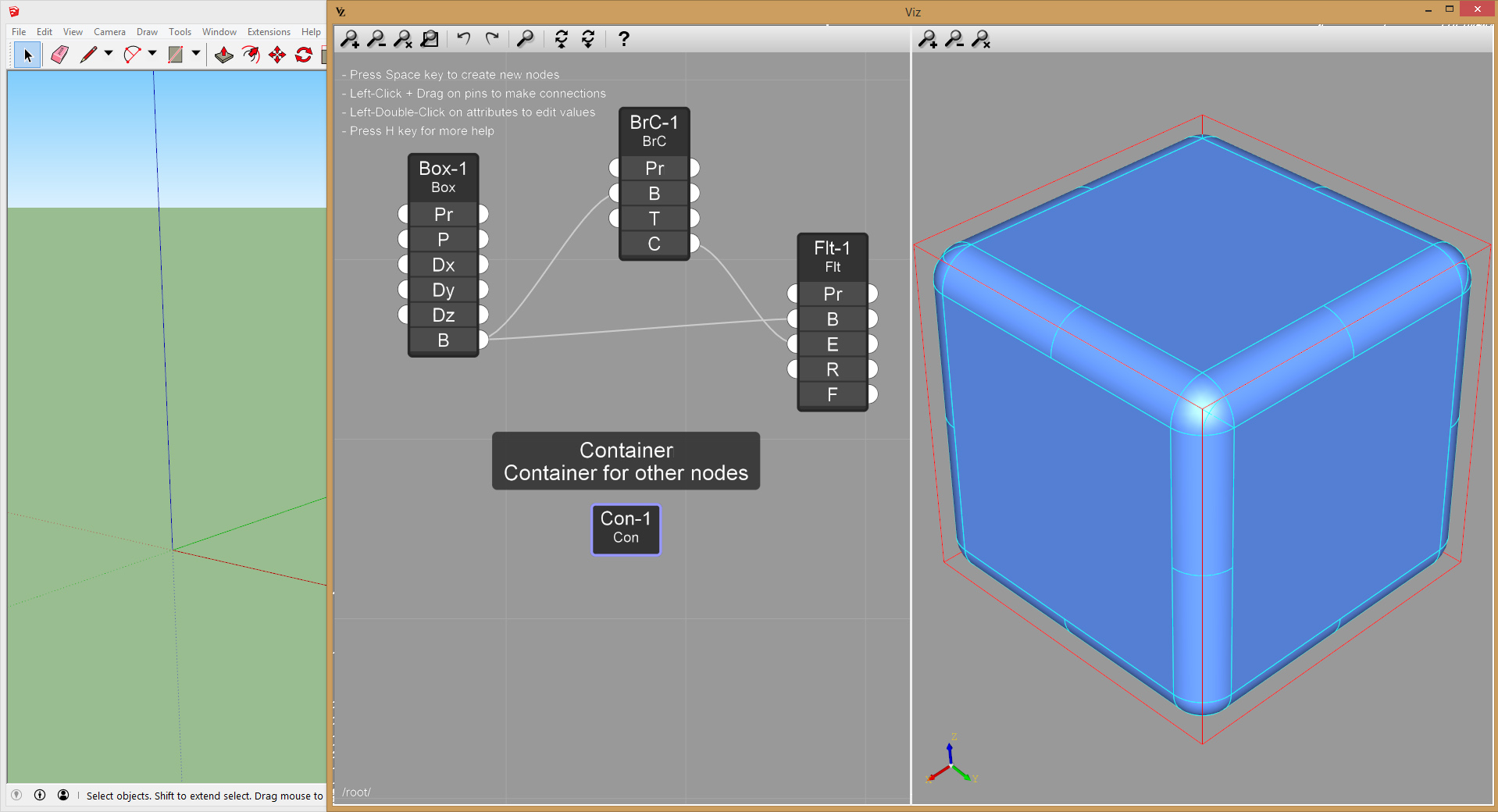

2.我们希望将该功能分组到一个节点中。让我们从创建Container节点开始：
3.按下Alt +双击在上集装箱节点进入编辑容器。您可以按Esc键退出容器。图表视图的左下角将指示我们是否在容器内：
4.按Esc键确保您位于图表视图的顶层。现在选择BRep Components节点和Fillet节点，然后按Ctrl + X（Windows）或Cmd + X（Mac）剪切节点，以便稍后将它们粘贴到Container节点中：

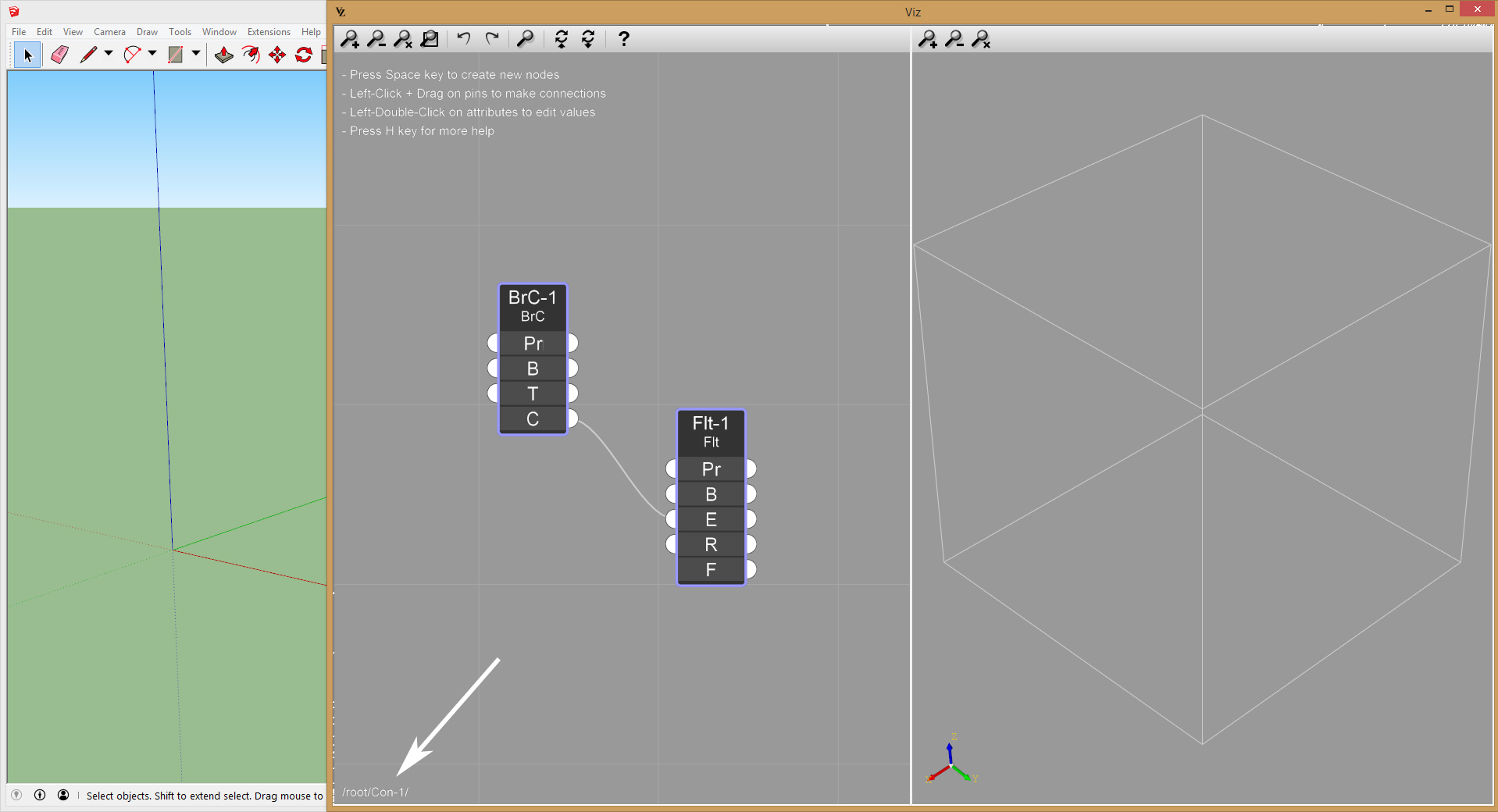

5.按下Alt +双击在上集装箱节点里面去，然后按下Ctrl + V键（Windows）或Cmd + V键（Mac）来粘贴节点：

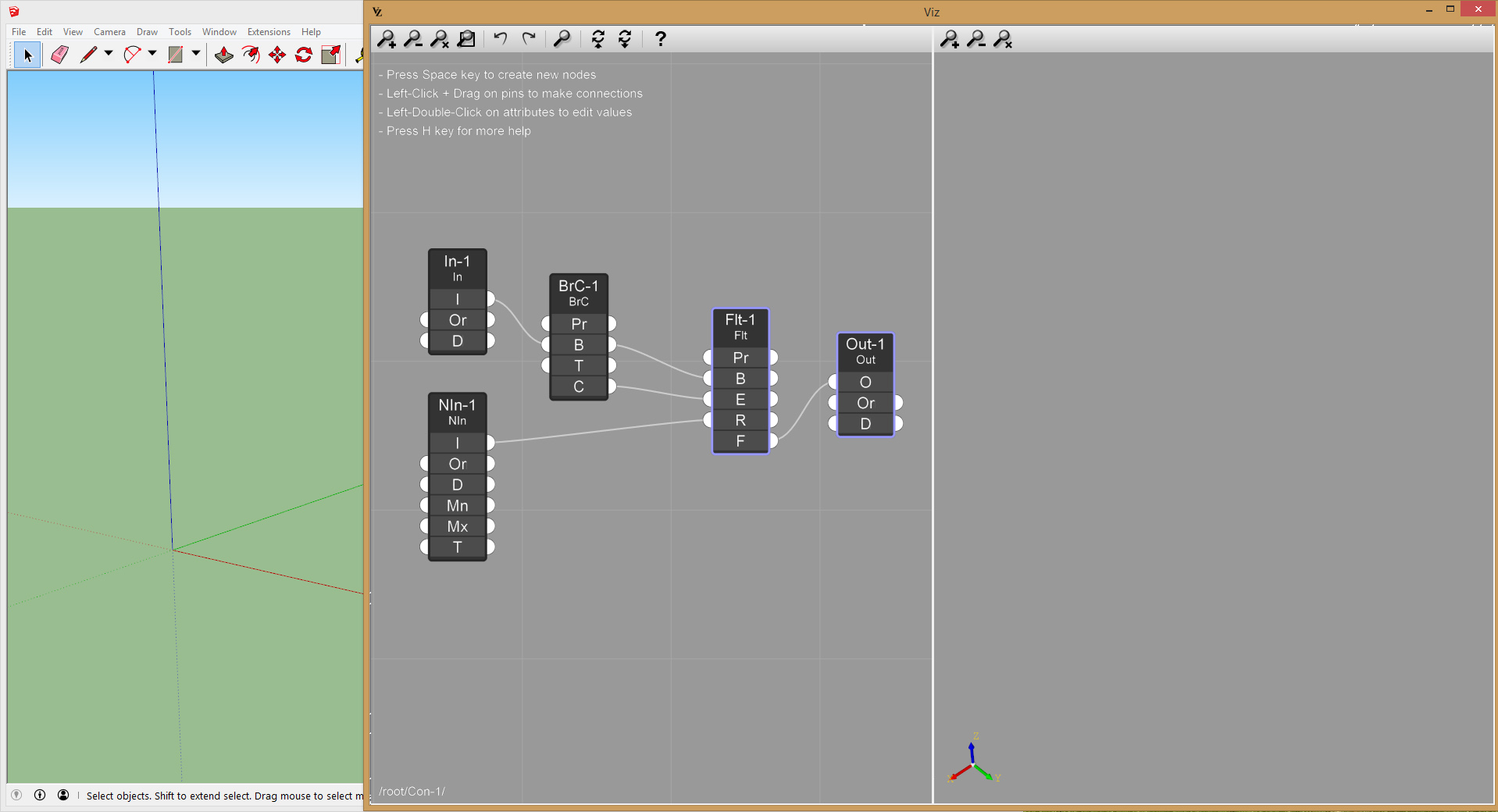

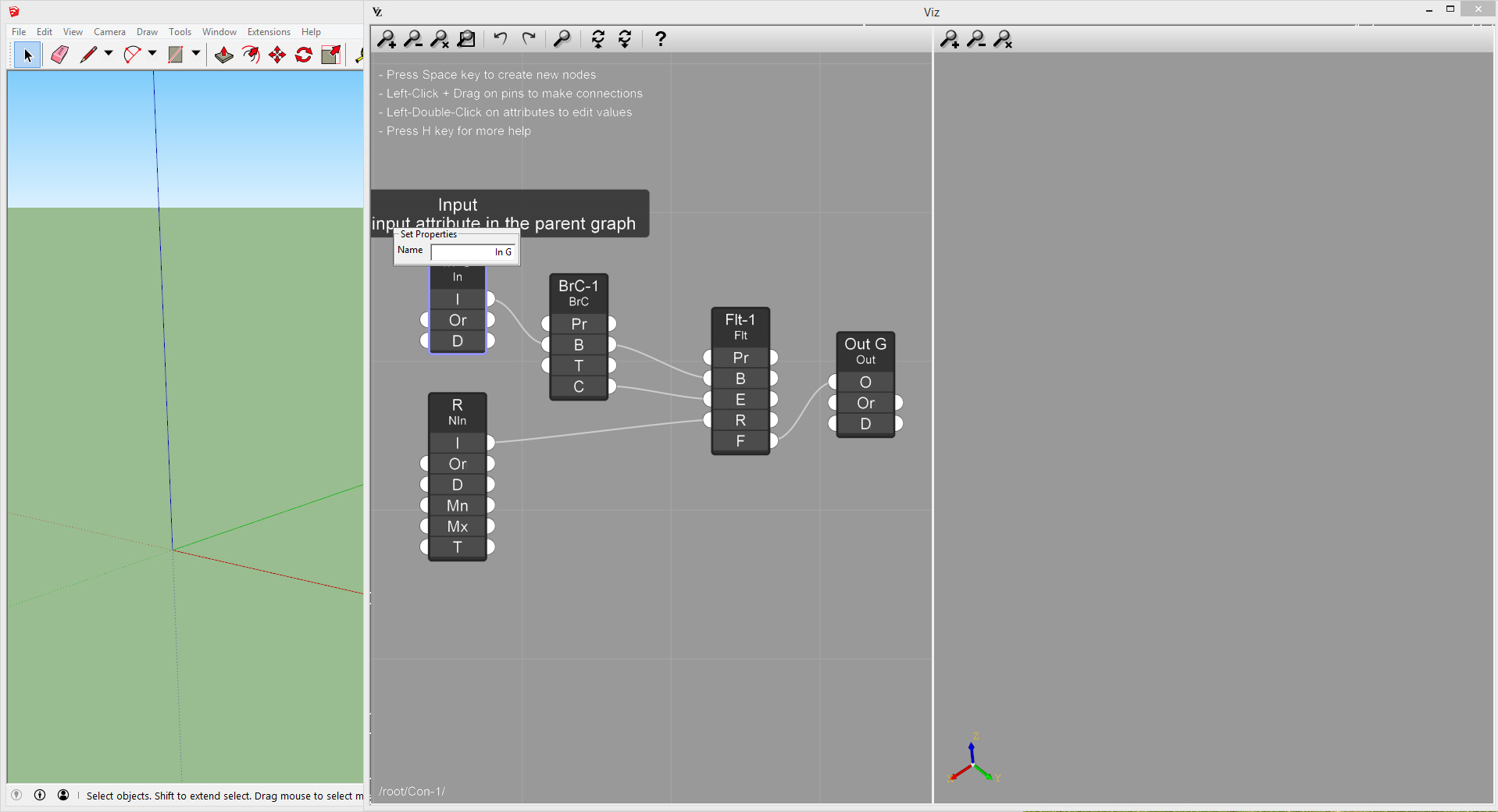

6.现在添加两个节点，输入和输出，它们将用于将几何体导入容器并分别从容器中导出几何体。请务必将连接乙的属性边界表示组件节点到乙的属性圆角节点。还要添加一个Numeric Input节点，这将允许我们从容器外部控制圆角半径：
7.按Esc键退出容器。您可以看到已创建与Input，Output 和Numeric Input节点对应的属性：
8.返回到Container 节点，双击节点名称，为它们分配更合适的节点名称。这些名称将反映到容器的相应属性的名称：以及相应的属性名称：

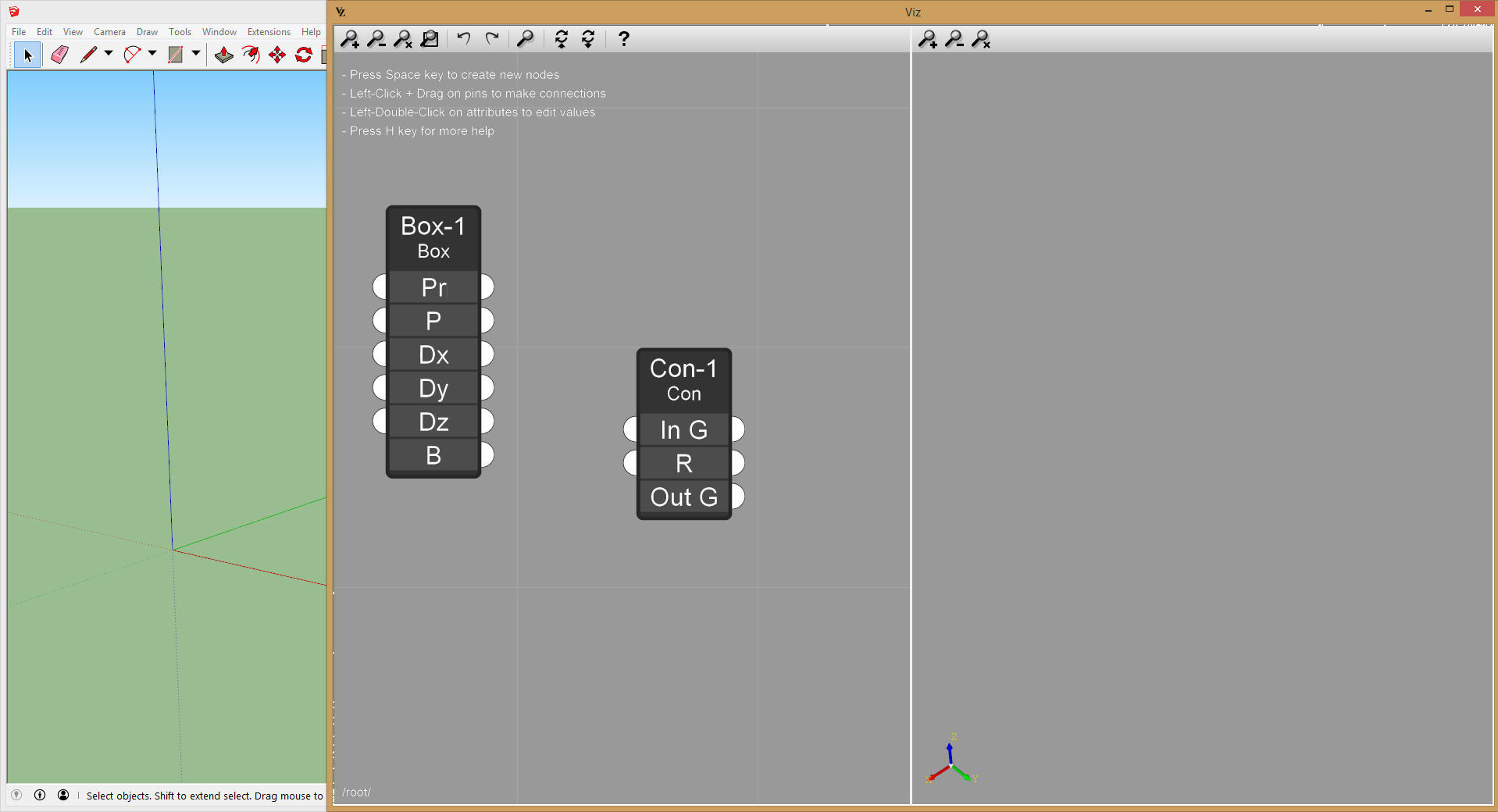

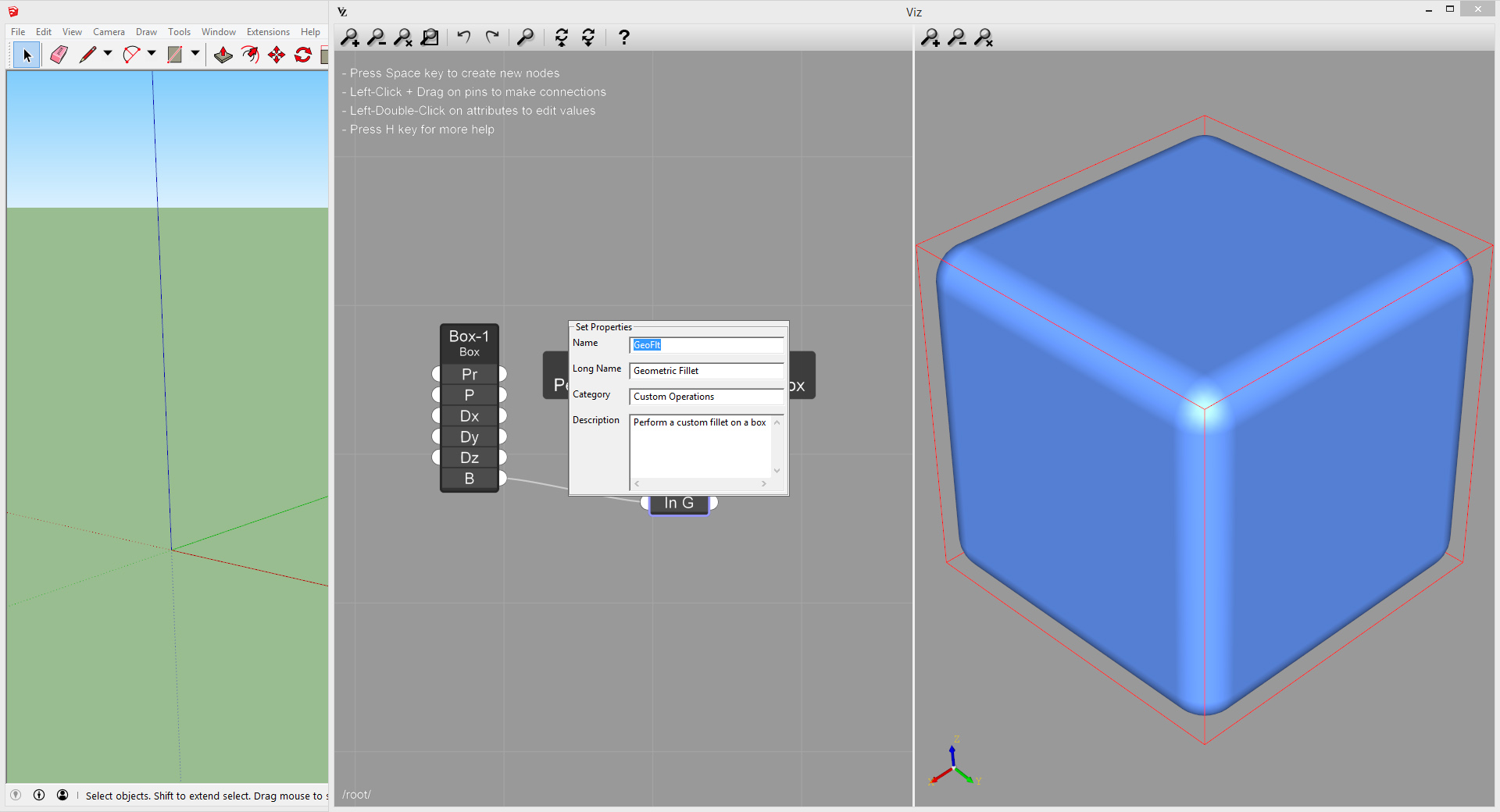

9.将Box 节点连接回Container节点并双击容器名称插入有关节点的一些描述性详细信息，以便稍后在“创建节点”对话框中可用：

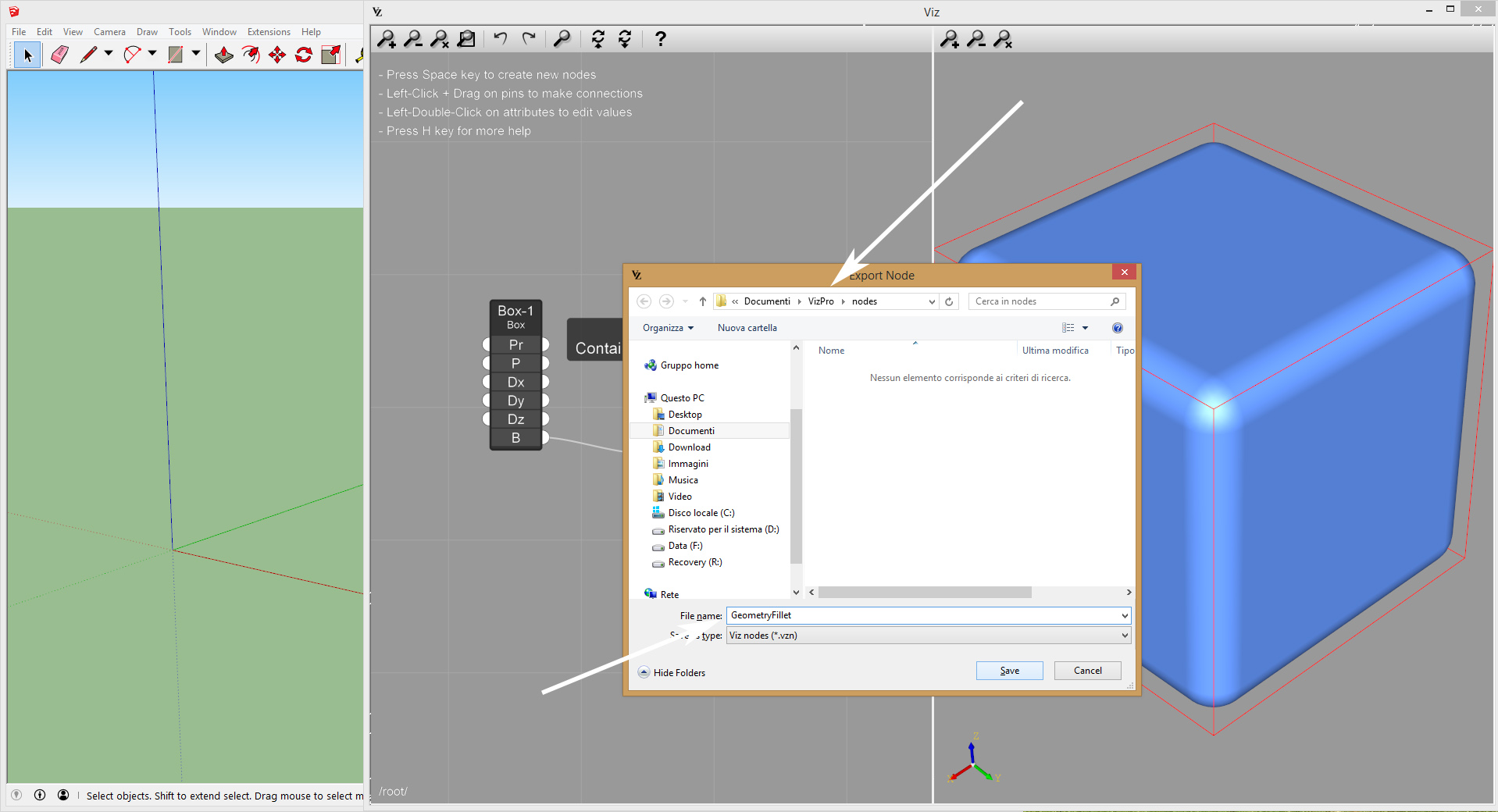

10.现在是时候导出节点供以后使用了。选择节点，然后按Ctrl + E（Windows）或Cmd + E（Mac），然后选择节点的名称，例如Geometric Fillet。确保将节点保存在Documents / Viz Pro / nodes目录中。

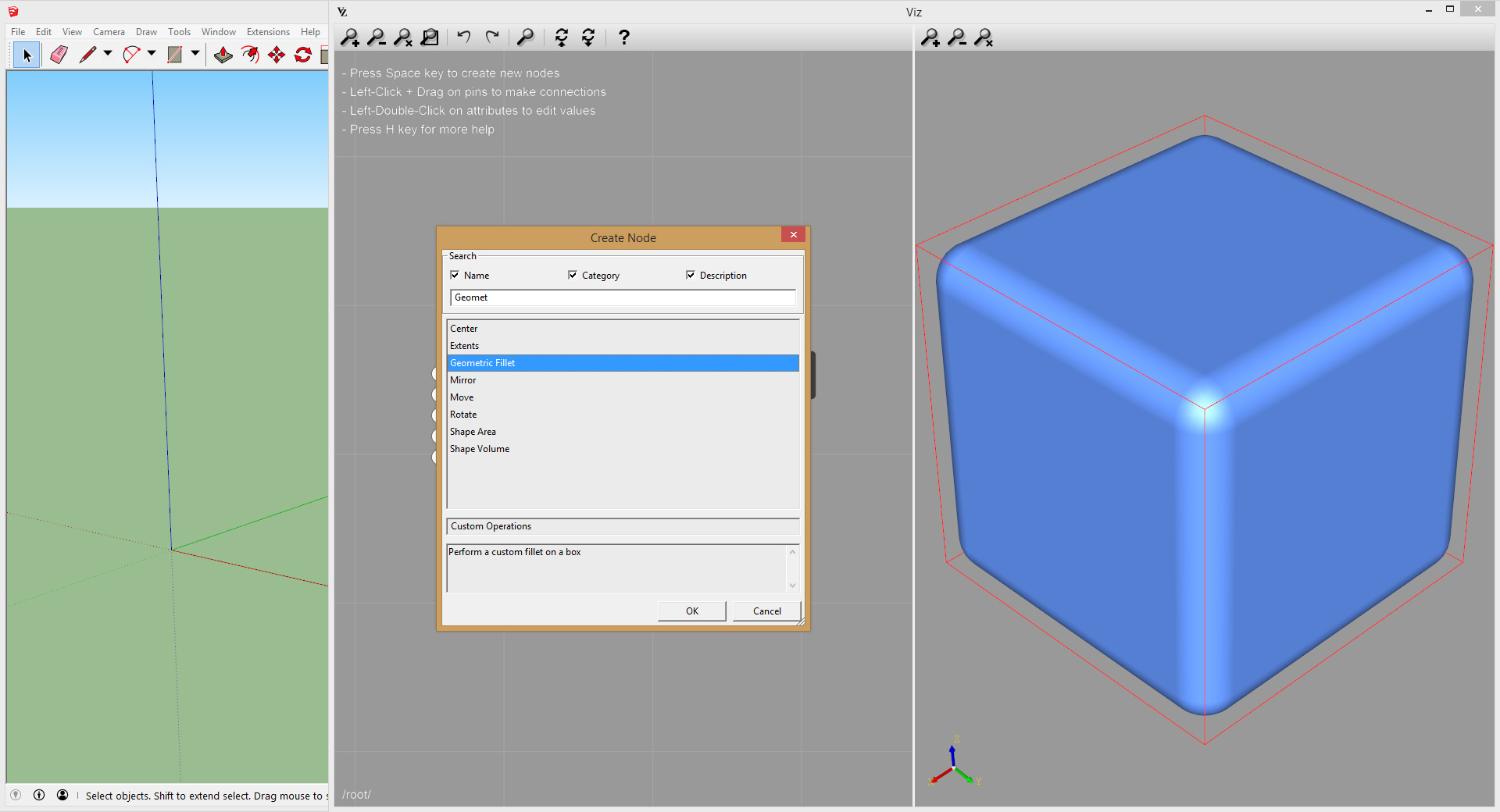

11.Documents / Viz Pro /节点中保存的所有节点都将在Create Node Dialog中可用：
12.要与其他用户共享节点，只需将目录Documents / Viz Pro / nodes中存在的导出文件Geometric Fillet.vzn复制到另一个用户的同一目录中。
通用输入

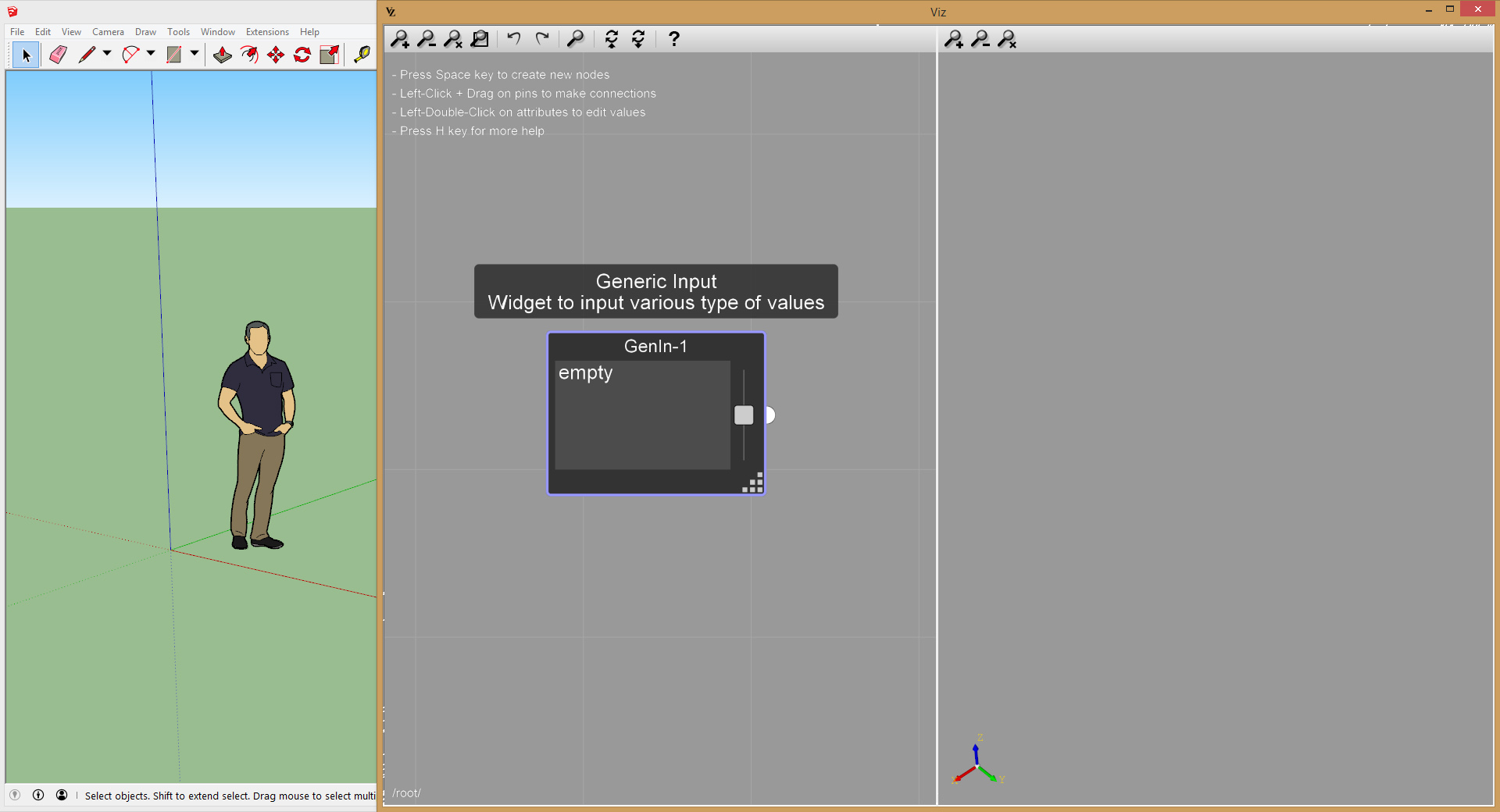

有一种特殊类型的节点，称为通用输入，允许您手动输入各种类型的有用数据和数据列表。通过双击节点的主空白区域，可以编辑输出值。

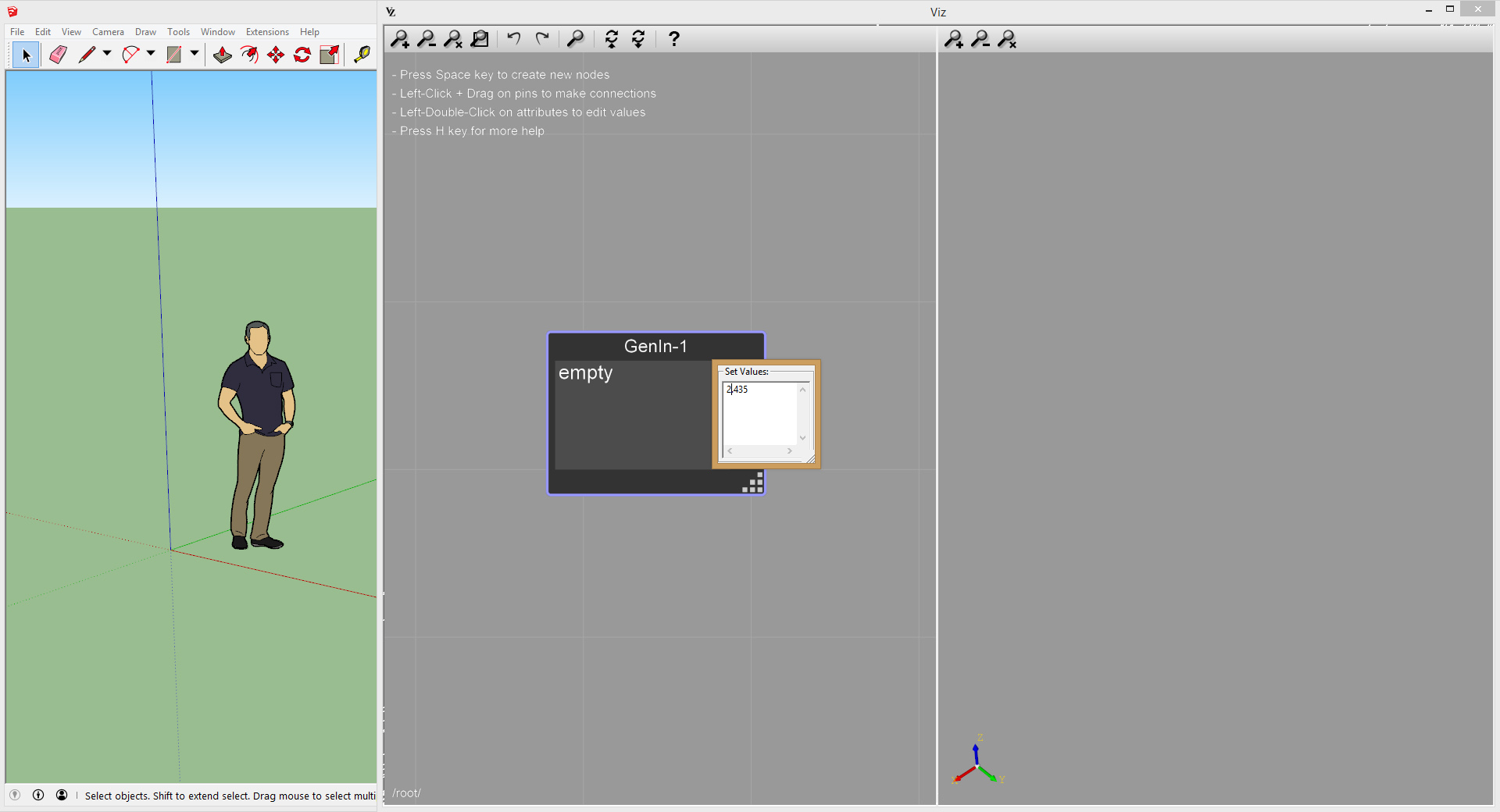

双击空白区域并输入数值，例如2 .435：

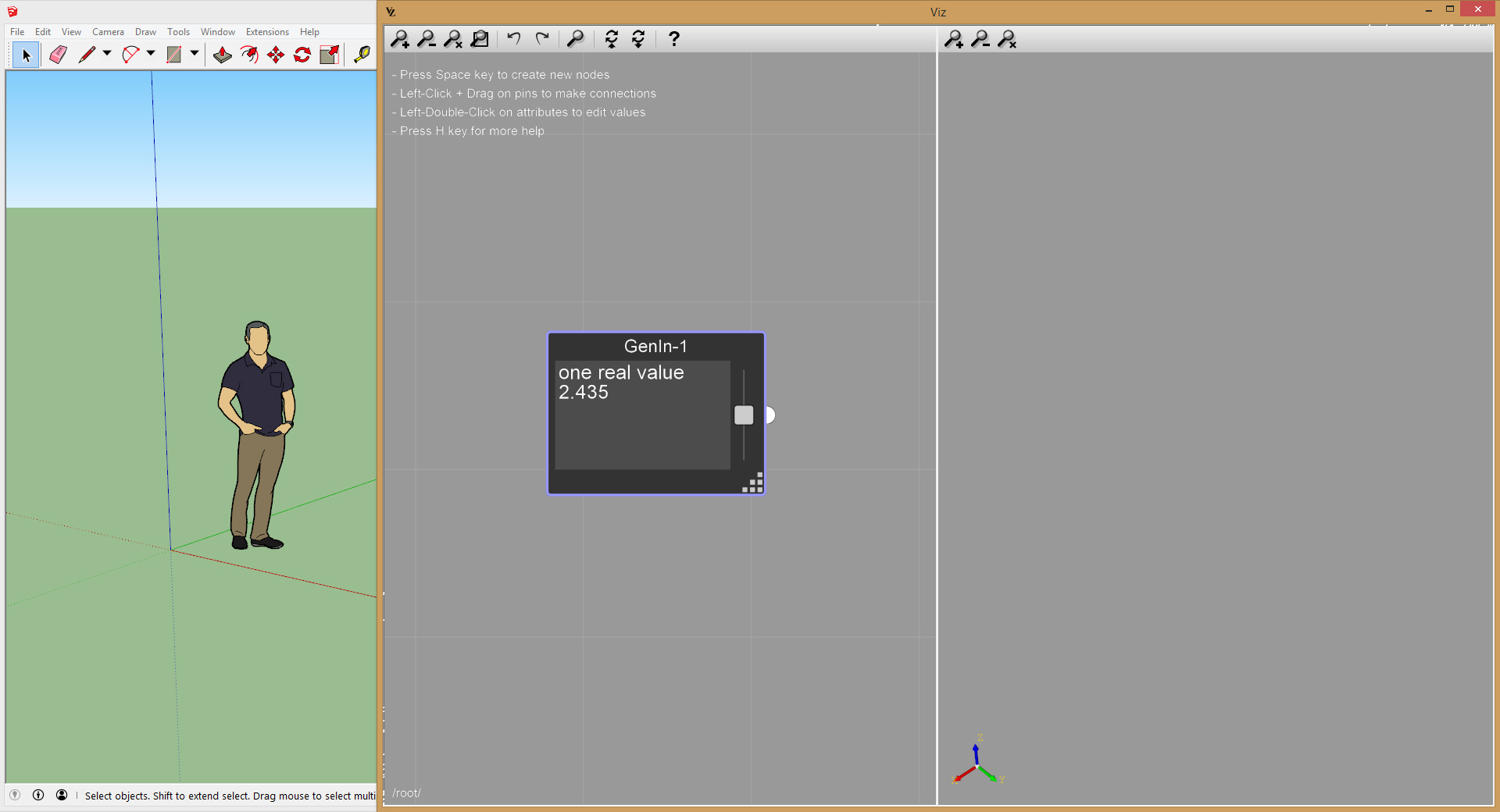

然后单击Graph View的空白区域以提交更改：

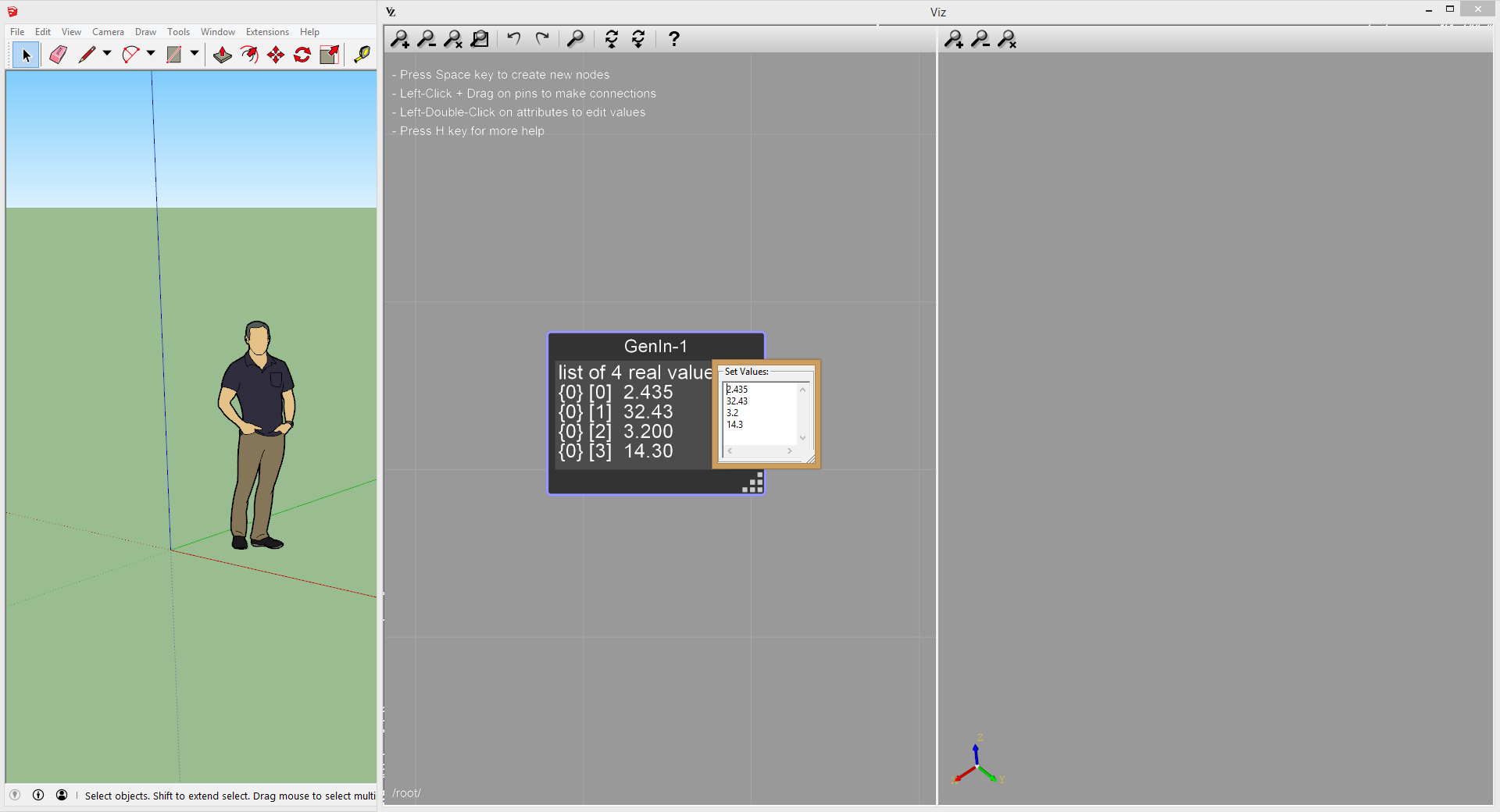

如果为每一行输入一个值，则通用输出将是一个列表：

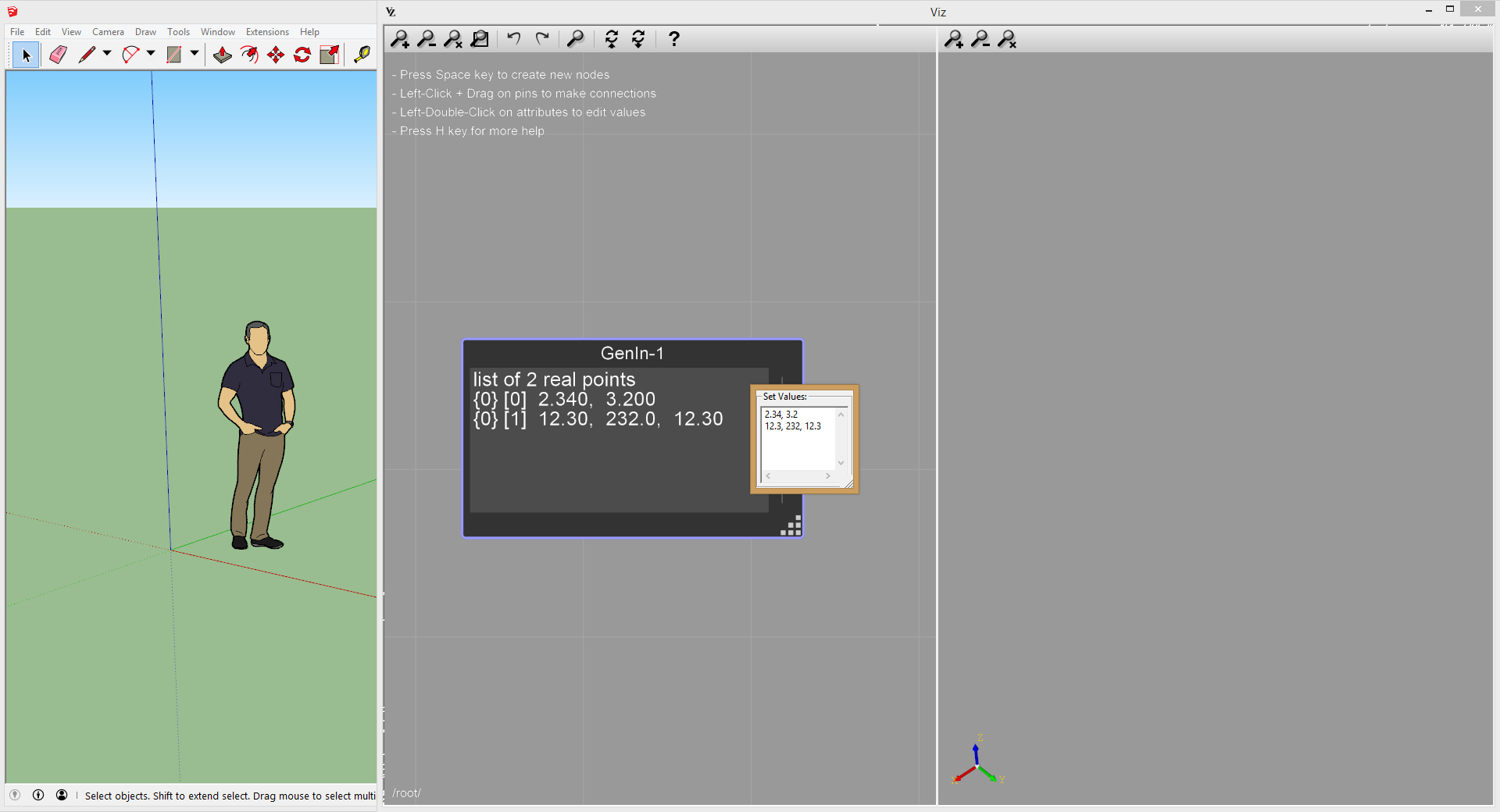

您还可以输入2d点和3d点。例如，输入2d点为2.34,3.2，输入3d点为12.3,232,12.3：

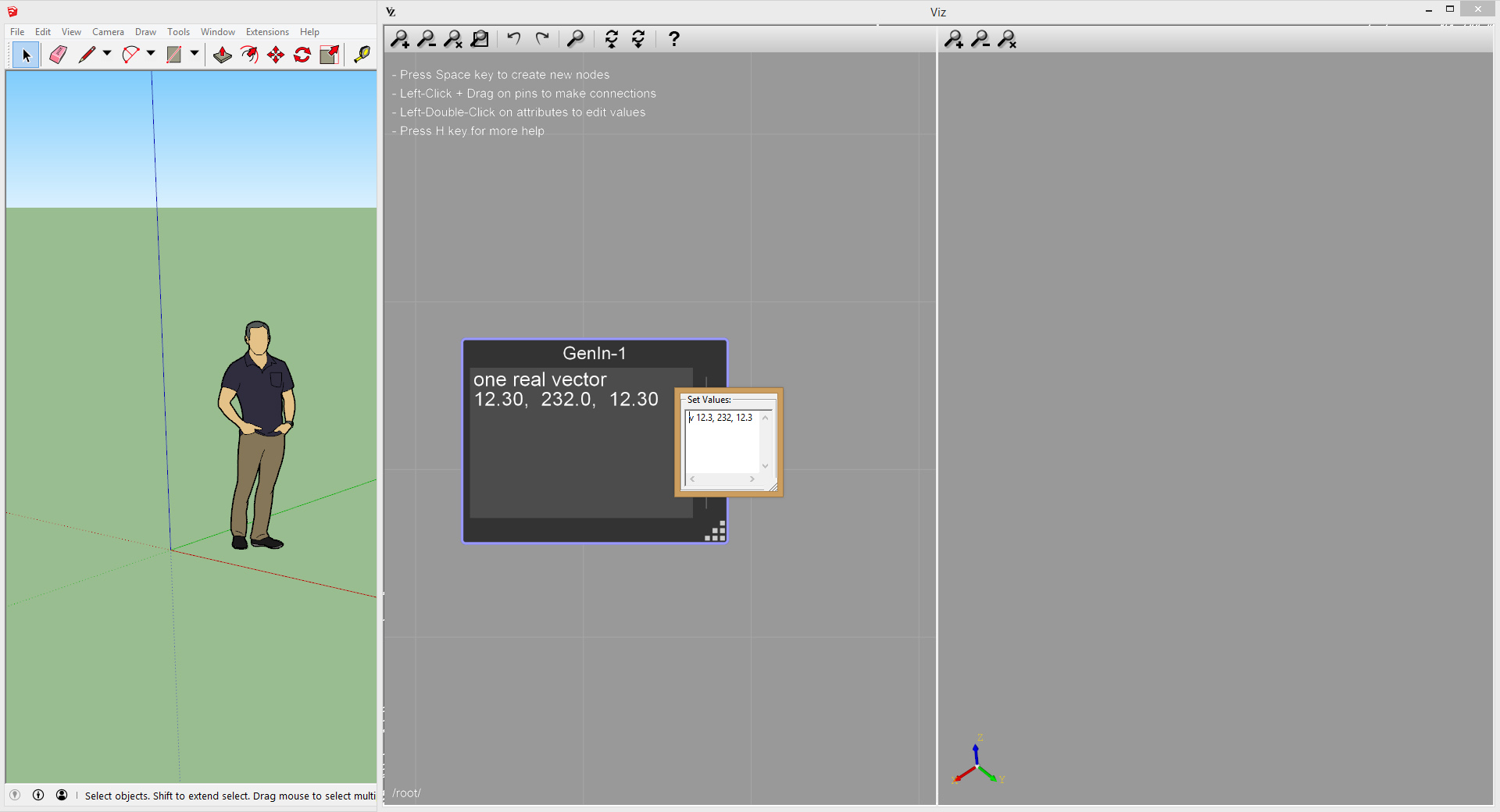

如果在点坐标之前添加v，例如v 12.3,232,12.3，则将值解释为向量：
通过在值之前预先设置c，例如c 12.3,232,12.3，输入被解释为颜色。
域[例如[0..1]）输入为0到1。
2d域，例如[0..1.5] x [1..2]输入0到1.5乘1到2
